Sauder Bridge Acre 427324 User manual

sauder.com
NOTE: THIS INSTRUCTION
BOOKLET CONTAINS IMPORTANT
SAFETY INFORMATION.
PLEASE READ AND KEEP FOR
FUTURE REFERENCE.
sauder.com
CONTACT US FIRST
BEFORE MAKING ANY RETURNS TO THE STORE.
sauder.com
CONTACT US FIRST
BEFORE MAKING ANY RETURNS TO THE RETAILER.
Visit sauder.com/service to order replacement parts, view video assembly tips, or chat with a live rep.
Prefer the phone? Give us a ring at 1-800-445-1527.
Customer Service is available Monday-Friday - 9 a.m. to 5:30 p.m. EST (except holidays)
Sauder.com
Share your journey!
English pg 1-18
Français pg 19-21
Español pg 22-24
Lot # 550374 08/10/20
Purchased: __________________
Library
Bridge Acre Collection | Model 427324
The stories of your life.

Part Identification
Hardware Identification
Hardware Usage Guide
Assembly Steps
Français
Español
Safety
Warranty

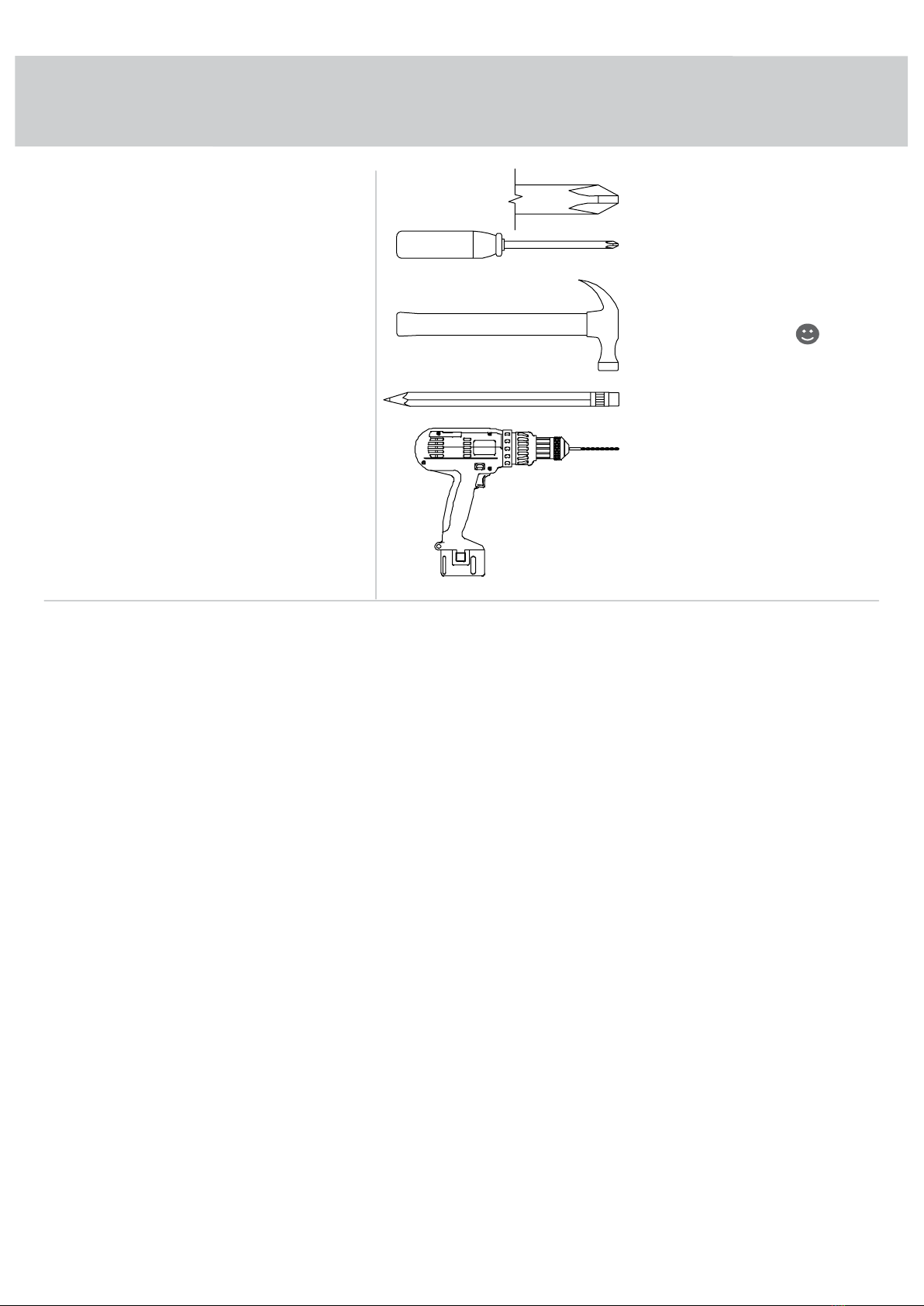

Table of Contents Assembly Tools Required
No. 2 Phillips Screwdriver
Tip Shown Actual Size
Hammer
Not actual size
3
4
5
6-18
19-21
22-24
25-26
27
Page 2 www.sauder.com/service 427324
Electric drill with 1/8" or 3/8" bit
(ONLY in indicated step)
Pencil

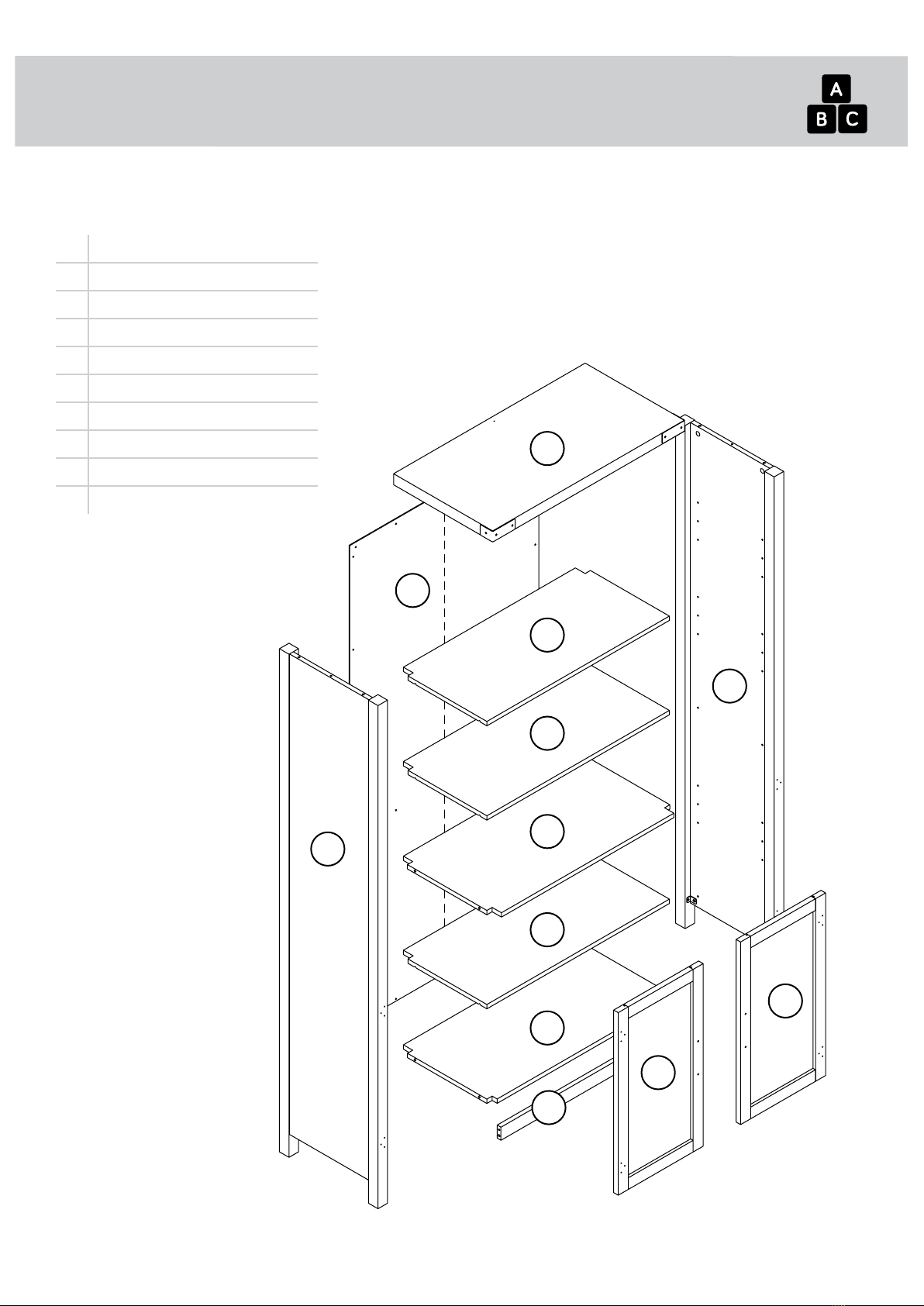

Part Identification
åWhile not all parts are labeled, some of the parts will have a label or an inked letter on the edge
to help distinguish similar parts from each other. Use this part identification to help identify similar parts.
Now you know
our ABCs.
A LEFT END (1)
B RIGHT END (1)
C TOP (1)
D ADJUSTABLE SHELF (3)
E SHELF (1)
F BOTTOM (1)
G LEFT DOOR (1)
H RIGHT DOOR (1)
J SKIRT (1)
K BACK (1)
Page 3www.sauder.com/service427324
A
B
C
D
E
F
G
H
J
K
D
D

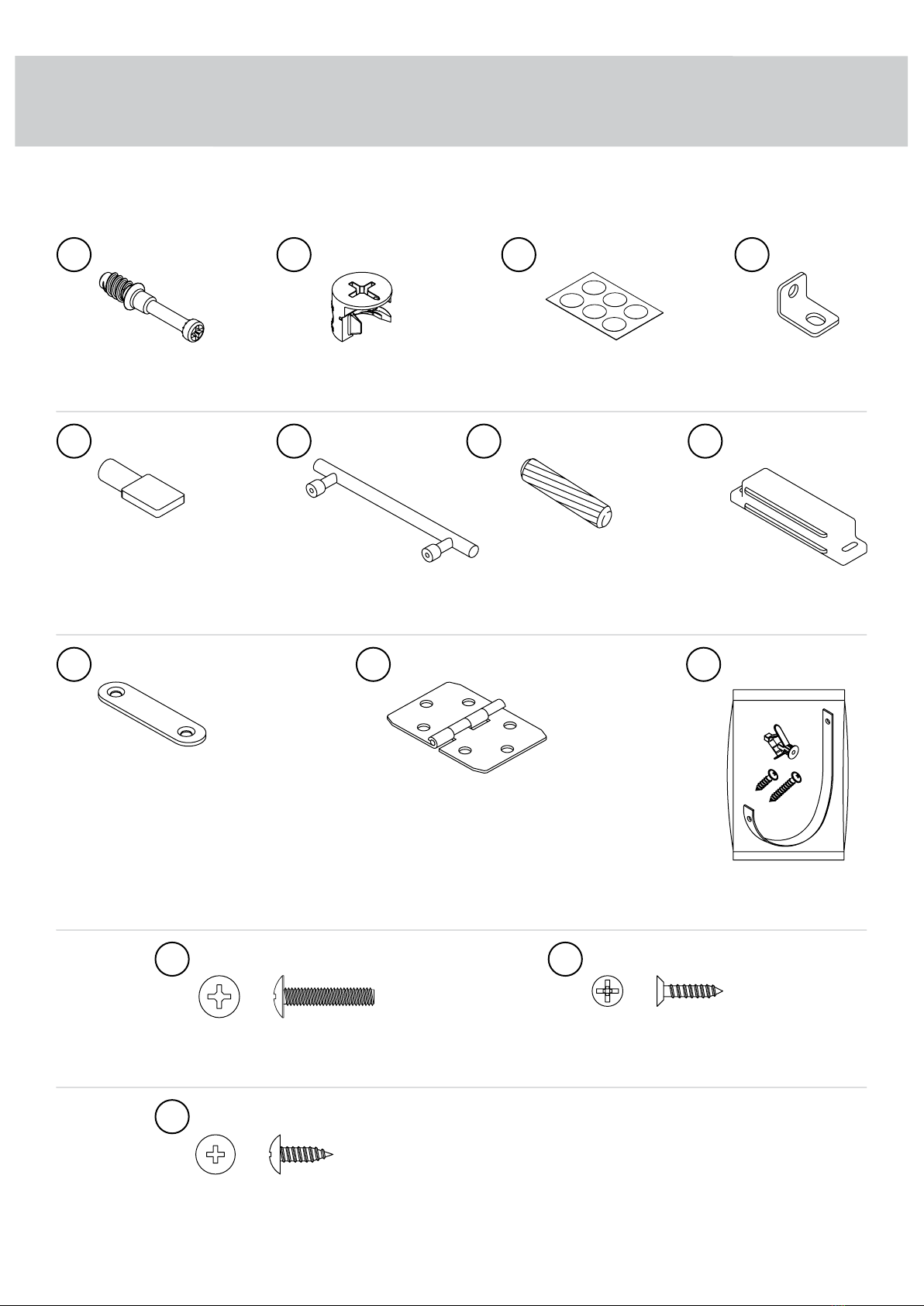

Hardware Identification
åScrews are shown actual size. You may receive extra hardware with your unit.
Page 4 www.sauder.com/service 427324
1/2" PAN HEAD SCREW - 52
13
12 9/16" FLAT HEAD SCREW - 6 11 13/16" MACHINE SCREW - 4
WOOD DOWEL - 4
7
PULL - 2
6
SHELF PIN - 12
5MAGNETIC
CATCH - 1
8
APPLIQUE CARD - 3
3
HIDDEN CAM - 14
2BRACKET - 1 4
CAM SCREW - 14
1
FURNITURE TIPPING
RESTRAINT KIT - 1
96
STRIKE PLATE - 2
9HINGE - 4 10

Hardware Usage Guide

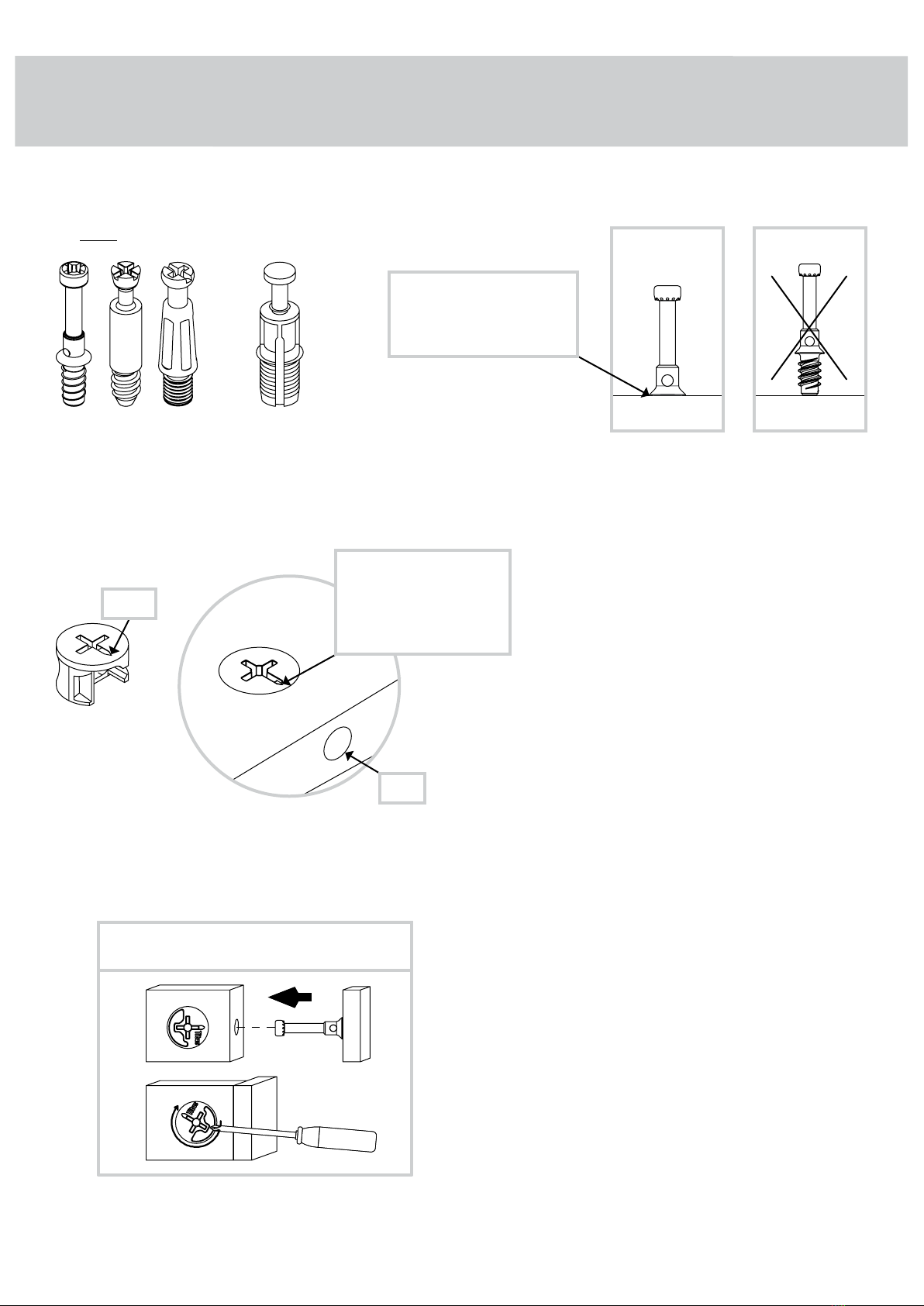

HOW TO USE A HIDDEN CAM & CAM SCREW OR CAM DOWEL
NOTE: Various CAM SCREWS or a CAM DOWEL may be used.
Cam Screws Cam Dowel
Turn the CAM SCREW or
gently tap the CAM DOWEL
until the shoulder is against
the surface of the part.
1.
Hidden CamHidden Cam
Arrow
Push a HIDDEN CAM into
the part. The arrow in the
HIDDEN CAM must point
toward the hole in the
edge of the board.
Hole
2.
3.
1
2
Insert the CAM SCREW or CAM DOWEL into the
HIDDEN CAM. Tighten the HIDDEN CAM.
Page 5www.sauder.com/service427324

Look for this icon. It means a video assembly tip is
available at www.sauder.com/service/tips
Find the numbered video or scan the QR code.
å Assemble your unit on a carpeted floor or on the empty
carton to avoid scratching your unit or the floor.

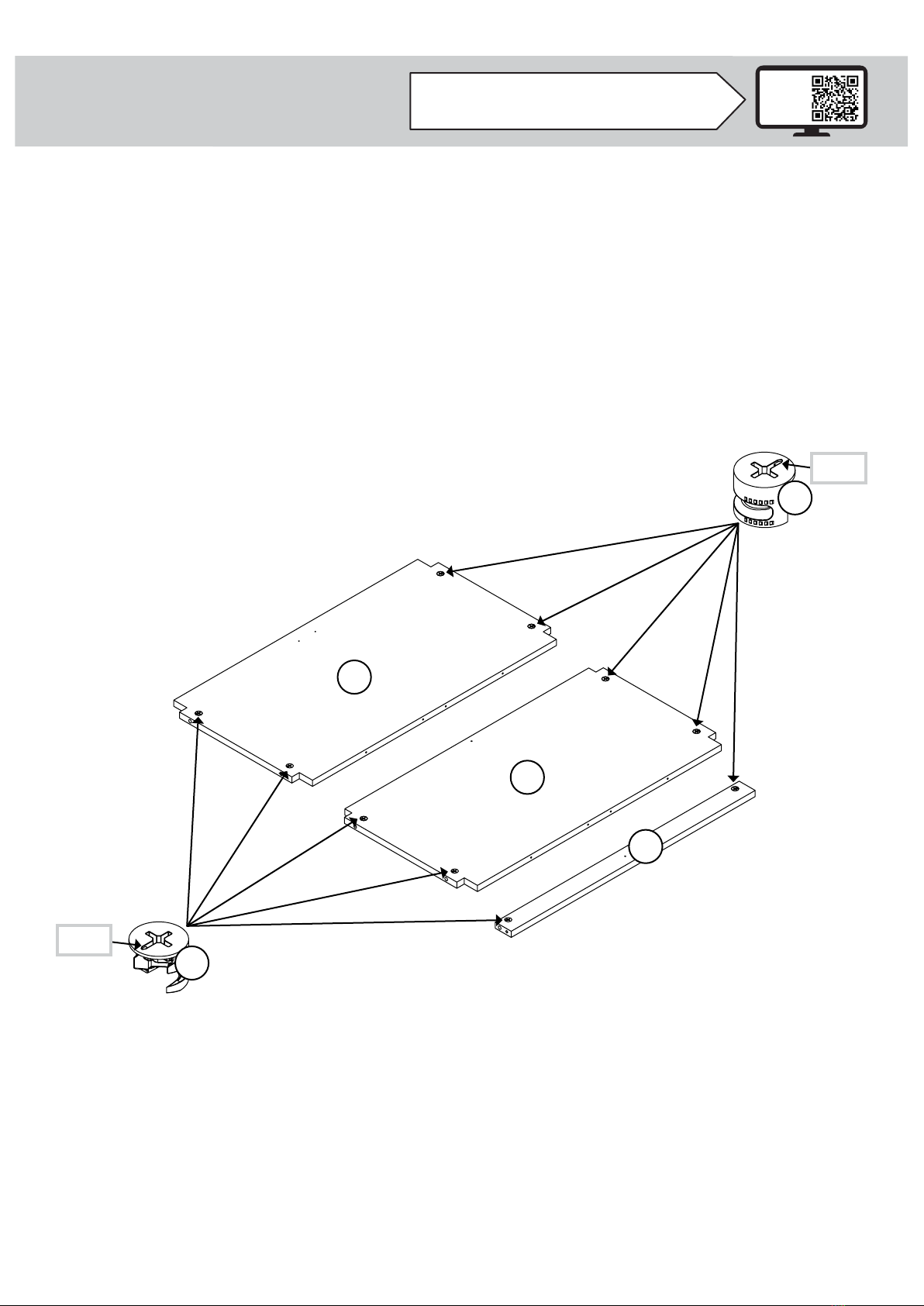

å Push ten HIDDEN CAMS (2) into the SHELF (E),
BOTTOM (F), and SKIRT (J).
Step 1
Page 6 www.sauder.com/service 427324
1
2
Arrow
Arrow
2
E
F
J

å Push four HIDDEN CAMS (2) into the ENDS (A and B).
å Turn ten CAM SCREWS (1) into the exact holes shown in
the ENDS (A and B).
Step 2
Page 7www.sauder.com/service427324
2
Arrow
1
1
(10 used)
A
B
Some assembly
(and snacks) required.

å Fasten the BRACKET (4) to the SKIRT (J) exactly as
shown. Use one 1/2" PAN HEAD SCREW (13).
å Fasten the SKIRT (J) to the BOTTOM (F). Use one 1/2"
PAN HEAD SCREW (13) through the BRACKET on the
SKIRT (J) and into the hole in the BOTTOM (F).
Step 3
Page 8 www.sauder.com/service 427324
F
J
J
4
Surface with HIDDEN CAMS
1/2" PAN HEAD SCREW
(2 used in this step)
13
The HIDDEN CAM is
closer to this edge.
The HIDDEN CAM is
closer to this edge.

å Insert two WOOD DOWELS (7) into the ENDS (A and B).
å Fasten the ENDS (A and B) to the SHELF (E), BOTTOM (F),
and SKIRT (J). Tighten ten HIDDEN CAMS.
å NOTE: Be sure the WOOD DOWELS in the ENDS insert
into the SKIRT.
Step 4
Page 9www.sauder.com/service427324
1
F
J
E
A
B
The holes are
closer to this edge.
7
7
Surface with HIDDEN CAMS
Surface with HIDDEN CAMS
Edge with holes
Do not stand the unit upright without the
BACK fastened. The unit may collapse.
Caution

å Fasten the MAGNETIC CATCH (8) to the SHELF (E) exactly
as shown. Use two 9/16" FLAT HEAD SCREWS (12).
Step 5
Page 10 www.sauder.com/service 427324
8
E
9/16" FLAT HEAD SCREW
(2 used in this step)
12

å Turn four CAM SCREWS (1) into the TOP (C).
å Insert two WOOD DOWELS (7) into the TOP (C).
å Fasten the TOP (C) to the ENDS (A and B). Tighten four
HIDDEN CAMS.
å NOTE: Be sure the WOOD DOWELS in the TOP insert
into the ENDS.
Step 6
Page 11www.sauder.com/service427324
A
B
C
C
The decorative detail
must be here.
1
1
7
7

å Carefully turn your unit over onto its front edges.
å Open the FURNITURE TIPPING RESTRAINT KIT (96) and
fasten the SAFETY STRAP to the TOP (C). Use the short
screw provided.
å Unfold the BACK (K) and lay it over your unit.
å Fasten the BACK (K) to your unit. Use twenty-six 1/2" PAN
HEAD SCREWS (13).
å NOTE: Be sure to put SCREWS in the holes that line up
over the SHELF (E).
Step 7
Page 12 www.sauder.com/service 427324
Do not stand the unit upright without the
BACK fastened. The unit may collapse.
Caution
Unfinished
surface
These holes must line
up over the SHELF (E).
8
96
1/2" PAN HEAD SCREW
(26 used in this step)
13
K
C
Safety strap

Step 8
Page 13www.sauder.com/service427324
96

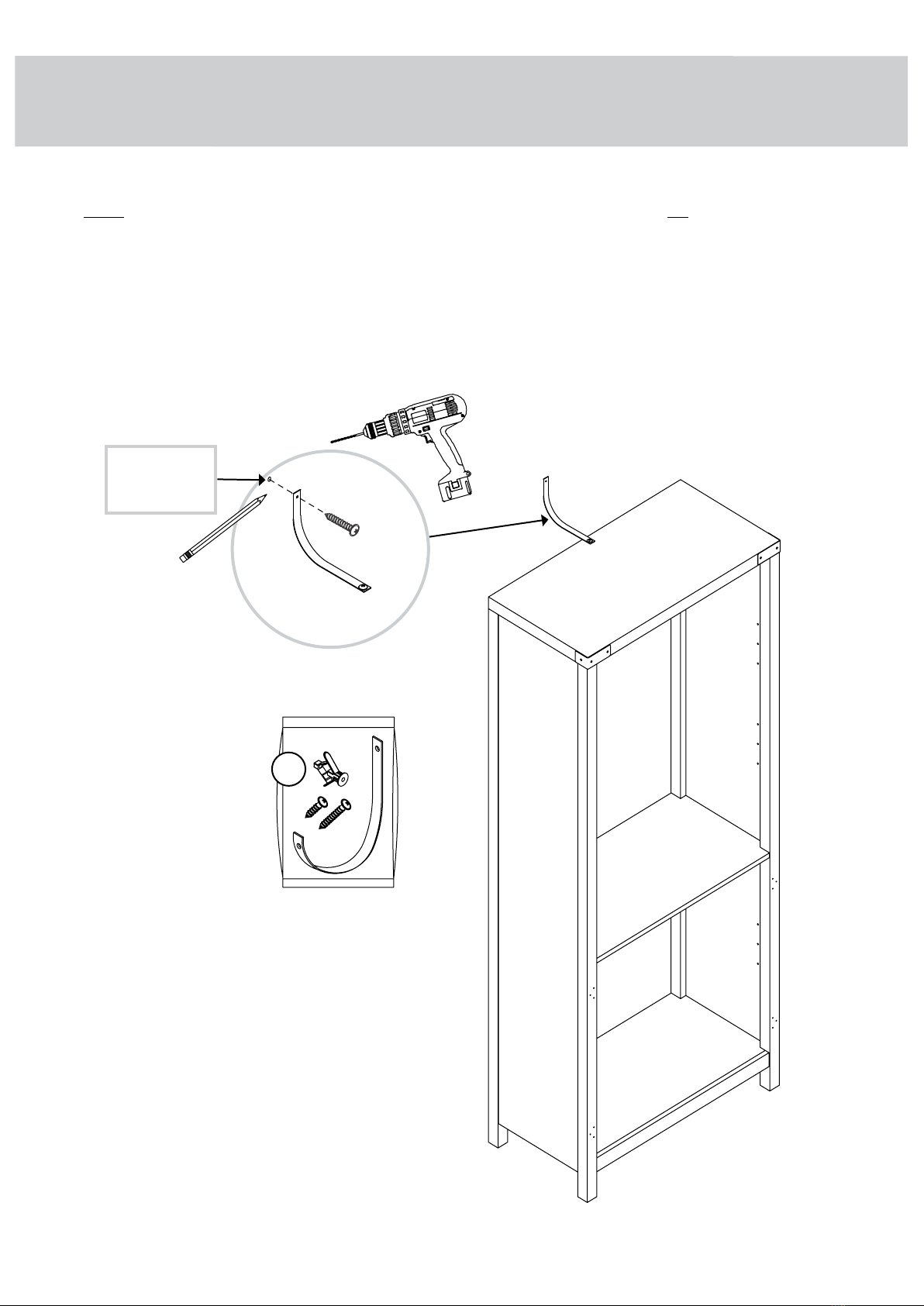

å Carefully stand your unit upright against the wall in its final location.
å NOTE: The following instructions show your unit being fastened to a wall stud. If you are not fastening your unit to a
wall stud, go to the next step now.
å 1st- Locate the center of a stud in your wall near your unit and mark it with a pencil.
å 2nd- Drill a 1/8" hole on the mark and into the stud in your wall.
å 3rd-
Fasten the unit to the wall. Use the LONG SCREW through the other end of the SAFETY STRAP and into the 1/8" hole.
Electric drill with 1/8" bit
3rd
1st
Mark and drill
a 1/8" hole into
the wall stud.
2nd

Step 9
Page 14 www.sauder.com/service 427324
4th
96
1st
Electric drill with 3/8" bit
2nd
3rd
Mark and drill
a 3/8" hole
into the wall.
å 1st- With your pencil, strike a mark through the center of the hole in the SAFETY STRAP.
å 2nd- Drill a 3/8" hole on the mark.
å 3rd- While you squeeze the wings together, gently tap the WALL ANCHOR from the FURNITURE TIPPING
RESTRAINT KIT (96) into the hole until it is even with the surface of the wall.
å 4th- Turn the LONG SCREW through the hole in the SAFETY STRAP and into the WALL ANCHOR.
å NOTE: You will need to turn the LONG SCREW multiple turns to completely tighten and secure your unit to the wall.

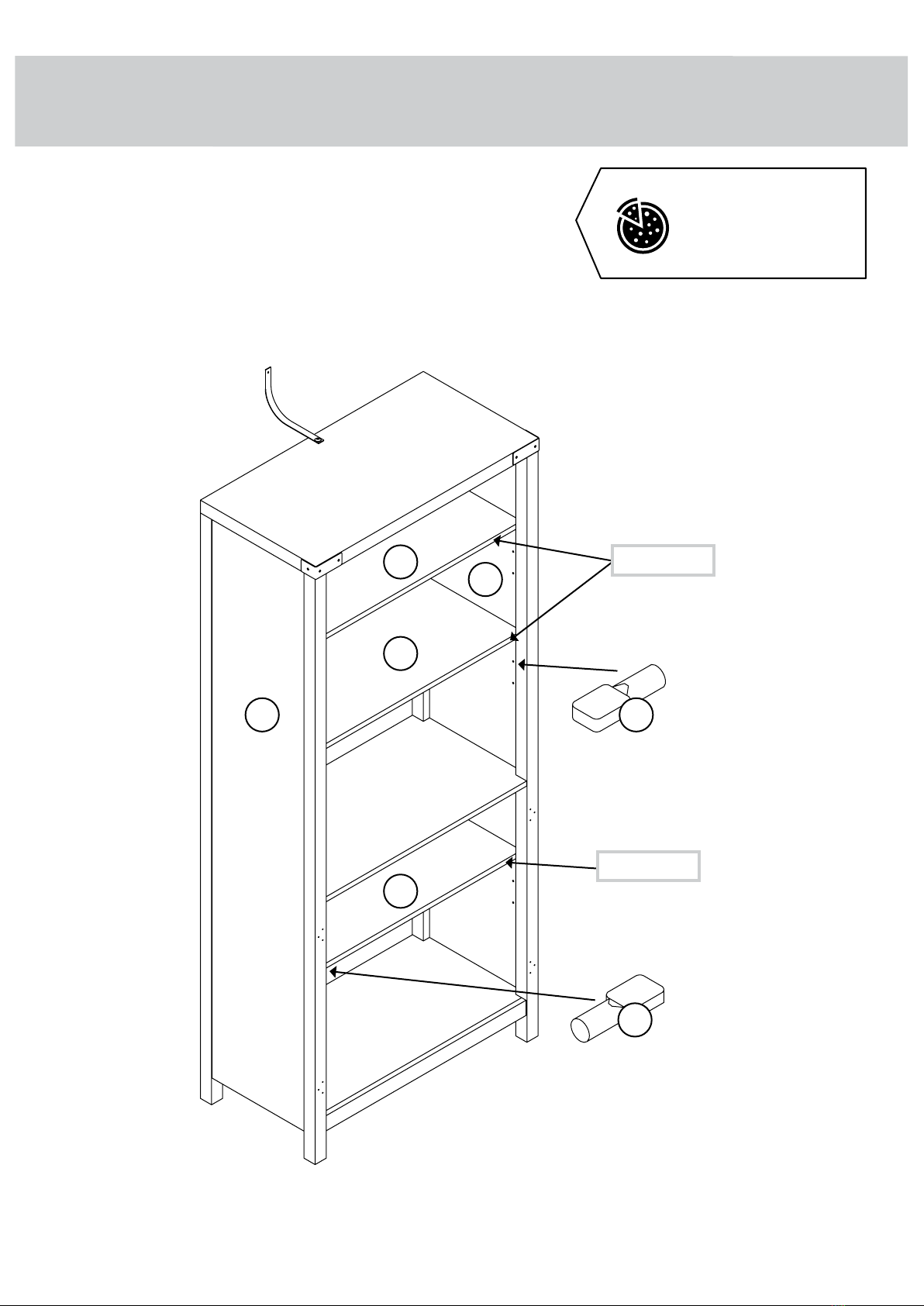

å Insert the SHELF PINS (5) into the hole locations of your
choice in the ENDS (A and B). Set the ADJUSTABLE
SHELVES (D) onto the SHELF PINS.
Step 10
Page 15www.sauder.com/service427324
(12 used)
5
DB
A
D
D
5
If you're doing this to
help a friend, don't
leave without a bite.
Finished edge
Finished edge

å Fasten the STRIKE PLATES (9) to the DOORS (G and H).
Use four 9/16" FLAT HEAD SCREWS (12).
å Fasten the PULLS (6) to the DOORS (G and H). Use four
13/16" MACHINE SCREWS (11).
Step 11
Page 16 www.sauder.com/service 427324
9
6
9
6
H
G
9/16" FLAT HEAD SCREW
(4 used for the STRIKE PLATES)
12
13/16" MACHINE SCREW
(4 used for the PULLS)
11

å Carefully turn the RIGHT DOOR (H) over.
å Fasten two HINGES (10) to the RIGHT DOOR (H). Use six
1/2" PAN HEAD SCREWS (13).
å Repeat this step for the other DOOR.
Step 12
Page 17www.sauder.com/service427324
H
10
1/2" PAN HEAD SCREW
(12 used in this step)
13

å Fasten the DOORS (G and H) to the ENDS (A and B). Use twelve 1/2" PAN HEAD SCREWS (13).
å Peel APPLIQUES from the APPLIQUE CARDS (3) and stick them onto each visible HIDDEN CAM.
å NOTE: Please read the back pages of the instruction booklet for important safety information.
å This completes assembly. Clean with a damp cloth. Wipe dry.
Step 13
Page 18 www.sauder.com/service 427324
1/2" PAN HEAD SCREW
(12 used in this step)
13
H
G
B
A
To cover HIDDEN CAMS
3
And to celebrate, why not share your success story at sauder.com or
25 lbs.
Adjustable Shelf - 25 lbs.
35 lbs.
Bottom - 35 lbs.
No load
25 lbs.

Noter la date d’achat
de cet élément et
conserver le livret pour
future référence. Pour
contacter Sauder en
ce qui concerne cet
élément, faire référence
au numéro de lot et
numéro de modèle en
appelant notre numéro
sans frais.
Lot nº : ____________
Date de
l'achet : ____________
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
LISTE DE PIÈCES
REFERENCE DESCRIPTION QUANTITÉ
NOUS CONTACTER EN PREMIER
AVANT D'EFFECTUER TOUT RETOUR AU MAGASIN.
Nous faisons de notre mieux pour nous assurer que votre meuble
arrive dans d’excellentes conditions. Nos représentants du service
Clientèle sont aimables et prêts à vous aider au cas où une pièce
aurait été endommagée ou manquerait (ou si vous aviez besoin
d’aide pour l’assemblage). Composez ce numéro d’appel gratuit:
1-800-445-1527
Du lundi au vendredi, de 9 heures du matin à
5:30 heures du soir (horaire Côte Est)
(sauf jours fériés)
Si une pièce a besoin d’être remplacée, la pièce de remplacement
sera envoyée dans les 48 heures. (Sauf week-ends et jours fériés)
Utilisez les instructions d’assemblage en français avec les
schémas étape par étape du manuel d’instruction en anglais.
Chaque étape en français correspond à la même étape en
anglais. Comparer la “Liste de pièces” ci-dessous avec la “PART
IDENTIFICATION” du manuel en anglais pour vous familiariser
avec les pièces avant l’assemblage.
REMARQUE : CE MANUEL D’INSTRUCTIONS CONTIENT
D’IMPORTANTES INFORMATIONS RELATIVES À LA SÉCURITÉ.
À LIRE ET CONSERVER POUR TOUTE RÉFÉRENCE FUTURE.
1 VIS D'EXCENTRIQUE .............................................14
2 EXCENTRIQUE ESCAMOTABLE...................14
3 FICHE D'APPLIQUÉS...............................................3
4 CONSOLE..........................................................................1
5 GOUPILLE DE TABLETTE...................................12
6 POIGNÉE............................................................................2
7 CHEVILLE EN BOIS...................................................4
8 LOQUETEAU MAGNÉTIQUE..............................1
9 PLAQUE DE BUTÉE...................................................2
10 CHARNIÈRE.....................................................................4
96 KIT DE RETENUE ANTI-BASCULEMENT
POUR MOBILIER...........................................................1
11 VIS À MÉTAUX 20,5 mm.......................................4
12 VIS TÊTE PLATE 14 mm........................................6
13 VIS TÊTE GOUTTE DE SUIF 13 mm........52
A EXTRÉMITÉ GAUCHE...............................................1
B EXTRÉMITÉ DROITE..................................................1
C DESSUS...............................................................................1
D TABLETTE RÉGLABLE............................................3
E TABLETTE..........................................................................1
F DESSOUS...........................................................................1
G PORTE GAUCHE..........................................................1
H PORTE DROITE .............................................................1
J PLINTHE..............................................................................1
K ARRIÈRE ..............................................................................1
BibliothèqueModèle 427324
Page 19www.sauder.com/service427324

ÉTAPE 4
Attention : Ne pas relever l'élément dans sa position verticale
avant d'avoir fixé l’ARRIÈRE. L'élément risque de s'eondrer.
Enfoncer deux CHEVILLES EN BOIS (7) dans les EXTRÉMITÉS (A et B) .
Fixer les EXTRÉMITÉS (A et B) à la TABLETTE (E), au DESSOUS (F)
et à la PLINTHE (J). Serrer dix EXCENTRIQUES ESCAMOTABLES.
REMARQUE : S’assurer d’insérer les CHEVILLES EN BOIS dans les
EXTRÉMITÉS dans la PLINTHE.
ÉTAPE 5
Fixer le LOQUETEAU MAGNÉTIQUE (8) à la TABLETTE (E)
exactement comme il l’est indiqué. Utiliser deux VIS
TÊTE PLATE 14 mm (12).
ÉTAPE 6
Faire tourner quatre VIS D'EXCENTRIQUE (1) dans le DESSUS (C).
Enfoncer deux CHEVILLES EN BOIS (7) dans le DESSUS (C).
Fixer le DESSUS (C) aux EXTRÉMITÉS (A et B). Serrer quatre
EXCENTRIQUES ESCAMOTABLES.
REMARQUE : S’assurer d’insérer les CHEVILLES EN BOIS du
DESSUS dans les EXTRÉMITÉS.
ÉTAPE 7
Attention : Ne pas relever l'élément dans sa position verticale
avant d'avoir fixé l’ARRIÈRE. L'élément risque de s'eondrer.
Avec précaution, retourner l'élément sur ses bords avant.
Ouvrir le KIT DE RETENUE ANTI-BASCULEMENT POUR
MOBILIER (96) et fixer la SANGLE DE SÉCURITÉ au DESSUS (C).
Utiliser la vis courte fourni.
Déplier l'ARRIÈRE (K) et le placer sur l'élément.
Fixer l’ARRIÈRE (K) sur l'élément. Utiliser vingt-six VIS TÊTE
GOUTTE DE SUIF 13 mm (13).
REMARQUE : S'assurer d’utiliser les VIS dans les trous qui sont
alignés au-dessus la TABLETTE (E).
ÉTAPE 1
Assembler l'élément sur un sol à moquette ou sur le carton vide
pour éviter d'endommager l'élément ou le sol.
Enfoncer dix EXCENTRIQUES ESCAMOTABLES (2) dans la
TABLETTE (E), le DESSOUS (F) et la PLINTHE (J).
ÉTAPE 2
Enfoncer quatre EXCENTRIQUES ESCAMOTABLES (2) dans
les EXTRÉMITÉS (A et B).
Faire tourner dix VIS D'EXCENTRIQUE (1) dans les trous exacts
illustrés dans les EXTRÉMITÉS (A et B).
ÉTAPE 3
Fixer la CONSOLE (4) à la PLINTHE (J) exactement
comme l'indique le schéma. Utiliser une VIS TÊTE GOUTTE
DE SUIF 13 mm (13).
Fixer la PLINTHE (J) au DESSOUS (F). Utiliser une VIS TÊTE
GOUTTE DE SUIF 13 mm (13) à travers la CONSOLE sur la
PLINTHE (J) et dans le trou du DESSOUS (F).
Guide d'utilisation de la visserie
UTILISATION DE LA EXCENTRIQUE ESCAMOTABLE ET DE LA
VIS D'EXCENTRIQUE OU DE LA CHEVILLE D’EXCENTRIQUE
1. REMARQUE : Plusieurs VIS D'EXCENTRIQUE ou une CHEVILLE
D’EXCENTRIQUE peut être utilisé.
Faire tourner la VIS D'EXCENTRIQUE ou taper doucement la
CHEVILLE D'EXCENTRIQUE jusqu'à ce que l'épaulement repose
sur la surface de la pièce.
2. Enfoncer un EXCENTRIQUE ESCAMOTABLE dans la partie. La
flèche dans l’EXCENTRIQUE ESCAMOTABLE doit être dirigée vers
le trou dans le chant de la planche.
3. Insérer la VIS D'EXCENTRIQUE ou la CHEVILLE
D’EXCENTRIQUE dans l’EXCENTRIQUE ESCAMOTABLE. Serrer
l’EXCENTRIQUE ESCAMOTABLE.
Page 20 www.sauder.com/service 427324
