SCOPREGA TURBO MAX 12V EPC User manual

1
TURBO MAX 12V EPC
K6130080
CONSERVARE QUESTE ISTRUZIONI
GONFIATORE ELETTRICO - 12/24VIT
SAVE THIS INSTRUCTIONS MANUAL FOR REFERENCE
ELECTRIC INFLATOR – 12/24VEN

2
3
TURBOMAX
1. INTERRUTTORI PRINCIPALE (on-o / start)
2. REGOLATORE DELLA PRESSIONE
3. LED DI STATO
4. BOCCA DI SGONFIAGGIO (IN)
5. BOCCA DI GONFIAGGIO (OUT)
6. FUSIBILE DI SICUREZZA
7. CAVO CON MORSETTI DI ALIMENTAZIONE A 12V
INDICE
1. DESCRIZIONE FUNZIONALE
2. PREMESSA
3. AVVERTENZE PRELIMINARI
4. INTRODUZIONE
5. UTILIZZI CONSIGLIATI
6. DATI TECNICI
7. REGOLE DI SICUREZZA GENERALI
8. UTILIZZO E FUNZIONAMENTO
9. CAMBIARE LE IMPOSTAZIONI DI PRESSIONE
10. MONITORAGGIO STATO GONFIATORE E BATTERIA
11. SOLUZIONE DEI PROBLEMI
8.1 PREPARAZIONE
8.2 ACCENSIONE DEL GONFIATORE
1. DESCRIZIONE FUNZIONALE
1
2
3
45
6
7

4
5
ISTRUZIONI
MANUALEDI
CONSERVARE QUESTE ISTRUZIONI
2. PREMESSA
Gentile cliente,
congratulazioni per aver scelto Scoprega.
Progettiamo e fabbrichiamo prodotti della massima qualità secondo le
esigenze della nostra clientela. Scoprega ore la massima qualità anche
nell’assistenza. I nostri uci dedicati garantiscono consulenza e istruzioni in
caso di bisogno, oltre a un’assistenza tecnica completa.
La ringraziamo per la fiducia.
7. REGOLE DI SICUREZZA GENERALI
1. CONSIDERARE SEMPRE L’AMBIENTE DI LAVORO.
Non esporre il gonfiatore alla pioggia. Non utilizzare in presenza di liquidi o gas infiammabili.
2. EVITARE L’AVVIO ACCIDENTALE.
Non avviare il gonfiatore con la bocca di ingresso in contatto con polvere o acqua.
3. PRESTARE ATTENZIONE.
Prestare attenzione a quello che si sta facendo. Usare il buon senso.
4. CONTROLLARE CHE NON VI SIANO PARTI DANNEGGIATE.
Prima di usare il gonfiatore, ispezionare con attenzione le pareti esterne e i suoi componenti.
5. NON AVVIARE i gonfiatori portatili nei pressi di liquidi infiammabili o atmosfere gassose o
esplosive. I motori di questi gonfiatori producono scintille che possono rilasciare fumi.
6. ATTENZIONE A NON INALARE!
L’aria compressa proveniente dal gonfiatore non è pura. Non inalare mai aria dal gonfiatore.
7. ATTENZIONE! PERICOLO DI SCOPPIO.
Gonfiare l’unità gonfiabile solo seguendo le raccomandazioni del costruttore. Una pressione
eccessiva può causare l’esplosione del gonfiabile, che può cagionare lesioni personali.
8. NON LASCIARE MAI IL DISPOSITIVO SENZA SORVEGLIANZA.
Il gonfiaggio eccessivo può causare gravi lesioni e danni materiali.
9. ATTENZIONE! PERICOLO DI FUNZIONAMENTO NON SICURO
Non modificare o tentare di riparare l’unità. Non forare o apportare modifiche al gonfiatore o ai suoi
accessori. Qualunque modifica al prodotto comporta la decadenza della garanzia.
10. Non trasportare mai il gonfiatore dal tubo flessibile né dal cavo di
alimentazione.
4. INTRODUZIONE
Il TURBO MAX 12V EPC è un gonfiatore elettrico portatile ad alta ecienza, sinonimo di adabilità
e funzionalità. Il TURBO MAX è dotato di due potenti motori in corrente continua che azionano
turbine poste in serie fra di loro, che permettono di gonfiare qualsiasi oggetto a una pressione
compresa tra i 100 ed i 250 mbar. La regolazione della pressione deve essere massimo 250 mbar.
L’impostazione della pressione di controllo sarà +/- 30 mbar (la pompa inizia a gonfiarsi quando la
pressione scende a 220 mbar e inizia a sgonfiarsi quando la pressione arriva a 280 mbar).
Il gonfiatore è dotato di LED che monitorano lo stato della pompa durante il funzionamento. Il
gonfiatore si avvia quando si preme il tasto ON e si spegne automaticamente quando raggiunge la
pressione impostata. Quando l’utilizzatore preme il tasto OFF, il gonfiatore si arresta.
5. UTILIZZI CONSIGLIATI
Oggetti gonfiabili di grandi dimensioni (gommoni / tende / zattere).
Leggere queste istruzioni prima di utilizzare il gonfiatore. La mancata osservanza di
tutte le istruzioni elencate di seguito può provocare danni al prodotto e/o causare lesioni
gravi alle persone.
ATTENZIONE
6. DATI TECNICI
ARTICOLO DIMENSIONI
(mm)
PORTATA
(L/minuto)
TURBO MAX 12V EPC
PRESSIONE
MAX
(mbar)
2501000370x170x174
CONSUMO
CORRENTE
(A)
40-60 A
LED DI STATO
Il gonfiatore è dotato di due LED (A e B) che permettono il monitoraggio
dello stato della batteria e la temperatura della pompa.
Il LED A segnala lo stato di carica della batteria
Il LED B segnala gli errori di funzionamento per il quale il gonfiatore
ha arrestato il suo ciclo di funzionamento (si rinvia al paragrafo
Monitoraggio Stato Gonfiatore e Batteria).
1. Attenersi a tutte le istruzioni presenti su questo documento.
2. Conservare le presenti istruzioni.
3. Non ostruire le bocchette di aerazione (fig. 4/5 p. 3).
4. Proteggere sempre il cavo di alimentazione (fig. 7 p. 3).
5. Non aprire il gonfiatore. Far eseguire tutte le attività di manutenzione a manutentori qualificati
autorizzati da Scoprega. La manutenzione è necessaria quando l’apparecchio risulta in qualche
modo danneggiato o non funzionante.
6. Non manomettere il prodotto. L’apertura del gonfiatore comporta la decadenza della garanzia.
7. Fornire una ventilazione adeguata
8. Evitare di posizionare oggetti nelle vicinanze del prodotto durante il suo funzionamento.
9. Tenere il presente prodotto fuori dalla portata dei bambini.
10. Il gonfiatore in moto produce vibrazioni per cui, per evitare cadute accidentali, ne consigliamo
l’utilizzo a pavimento.
3. AVVERTENZE PRELIMINARI
A
B

6
7
8. UTILIZZO E FUNZIONAMENTO
Prestare attenzione quando si collega il cavo di alimentazione alla fonte di corrente
per evitare che si generino corto circuiti con conseguente pericolo di incendio
ATTENZIONE
Non lasciare mai incustodito il gonfiatore acceso. Il gonfiaggio eccessivo di un oggetto
può provocare gravi conseguenze.
ATTENZIONE
Controllare la tensione. Non collegare il gonfiatore a 12V con una batteria a 24V.
ATTENZIONE
La pressione massima impostabile è 250mbar.
ATTENZIONE
Controllare sempre la pressione massima di gonfiaggio per evitare rischi di scoppio.
ATTENZIONE
10. MONITORAGGIO STATO GONFIATORE E BATTERIA
LED BLED A STATO POSSIBILE SOLUZIONE
OFF
Stand By
Batteria CARICA
Stand By
Batteria BASSA
Stand By
Batteria SCARICA
In funzione
Batteria BASSA
In funzione
Batteria SCARICA
FINE CICLO per
Batteria SCARICA
FINE CICLO per
SOTTOTENSIONE o
SOVRATENSIONE
Tensione inferiore ai
limiti consentiti
FINE CICLO per
SOVRATEMPERATURA
In funzione
Batteria CARICA
Ricaricare la batteria
Si consiglia di ricaricare la batteria
prima di procedere.
Ricaricare la batteria
Ricaricare la batteria e poi premere
START per far ripartire il gonfiatore
Verificare che la tensione della batteria
sia compresa nei valori descritti nel
paragrafo DATI TECNICI
Aspettare che i LED smettano di
lampeggiare e premere START per far
ripartire il gonfiatore
Si consiglia di ricaricare la batteria
prima di procedere.
SPENTO
VERDE
lampeggiante
GIALLO
lampeggiante
ROSSO
lampeggiante
GIALLO
fisso
ROSSO
fisso
ROSSO
lampeggiante
VERDE
lampeggiante
Lampeggiante
(colore dipende da
stato batteria)
VERDE
fisso
ROSSO
lampeggiante
SPENTO
SPENTO
SPENTO
SPENTO
SPENTO
SPENTO
ROSSO
ROSSO
SPENTO
1. Il TURBOMAX 12V EPC è un’unità in grado di gonfiare, mantenere una pressione predefinita e
sgonfiare un grande gonfiabile. L’unità deve essere sempre collegata al gonfiabile.
2. L’unità viene fornita con una pressione di fabbrica. Se è necessario cambiare l’impostazione
di regolazione, seguire attentamente le istruzioni contenute in questo manuale. In caso di dubbi
contattare Scoprega.
1. Assicurarsi che l’interruttore principale del TURBOMAX 12V EPC sia su OFF.
2. Collegare il tubo di gonfiaggio al TURBOMAX 12V EPC in base all’operazione da eettuare: per
gonfiare collegare all’uscita OUT, per sgonfiare collegare all’uscita IN. e alla valvola principale
della struttura gonfiabile, scegliendo l’adattatore più idoneo.
3. Inserire l’adattatore nella valvola dell’oggetto da gonfiare/sgonfiare.
8.1 PREPARAZIONE
1. Collegare ad una fonte di corrente.
2. Premere il pulsante verde di accensione (punto 1, fig a pag.3)
3. Il gonfiatore inizia a gonfiare alla pressione preimpostata (250 mbar).
8.2 PER GONFIARE
1. Collegare il tubo all’uscita IN
2. Collegare ad una fonte di corrente.
3. Premere il pulsante verde di accensione (punto 1, fig a pag.3)
4. Il gonfiatore inizia a sgonfiare. IMPORTANTE: il gonfiatore non si arresterà automaticamente. E’
necessario premere nuovamente il pulsante verde di accensione per arrestarlo.
8.3 PER SGONFIARE
1. COLLEGARE IL CAVO DI ALIMENTAZIONE ALLA PRESA
2. ACCENDERE L’INTERRUTTORE GENERALE VERDE
3. Il gonfiatore inizierà a gonfiare alla pressione preimpostata.
4. Spegnere il gonfiatore cliccando sul bottone AUTOCYCLE ON/OFF del display

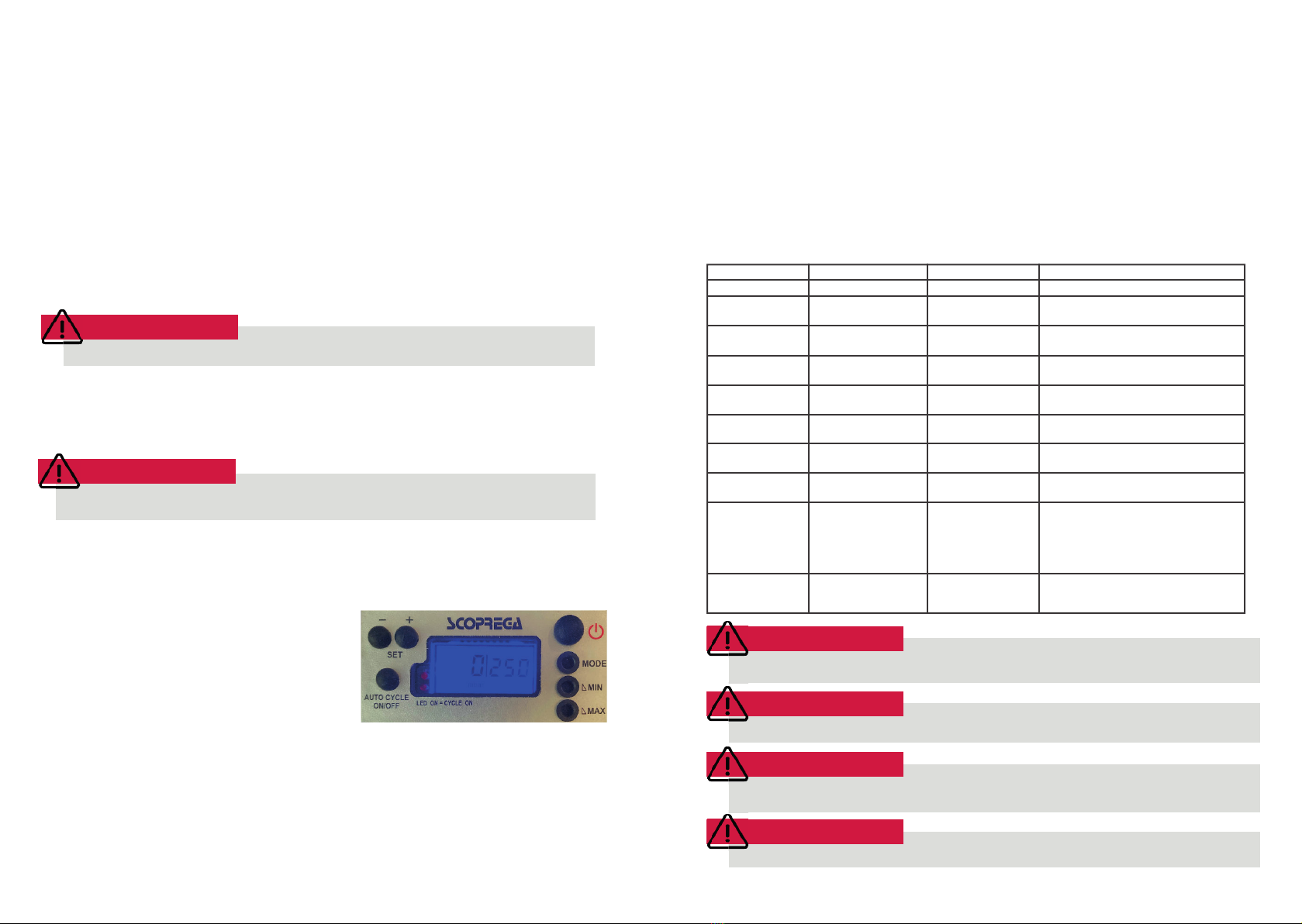

PER REGOLARE LA PRESSIONE SEGUIRE I SEGUENTI PASSI:
Dopo 2 secondi il display finisce di lampeggiare e la pressione è memorizzata. La pressione è
modificabile tra 100 e 250 mbar.
C. Modificare la pressione di riempimento: premere per 3 secondi il pulsante MIN, il display inizia
a lampeggiare. Con SET+ e SET- potete modificare il valore. Dopo 2 secondi il display termina di
lampeggiare e il valore viene memorizzato. C’è la possibilità di regolare la pressione di riempimento
da 30 a 70 mbar rispetto alla pressione di esercizio. Esempio: se si desidera una pressione di
gonfiaggio di 250 mbar e il valore per ricaricare è settato su 50 mbar, quando la pressione della
struttura gonfiabile avrà raggiunto i 200 mbar il gonfiatore si riaccende e porterà la pressione nel
gonfiabile fino a 250 mbar.
A. PREMERE MODE per selezionare l’unità di misura
(mbar, psi, kPa, bar): premere più volte il pulsante
MODE fino all’unità desiderata.
B. Modificare la pressione di gonfiaggio utilizzando
I pulsanti SET+/SET-: premere un pulsante per 2
secondi, il display inizia a lampeggiare e si può quindi
modificare la pressione premendo i pulsanti SET+/SET-.
9. CAMBIARE LE IMPOSTAZIONI DELLA PRESSIONE
D. Modificare la pressione di scarico: premere per 3 secondi il pulsante MAX , il display inizia a
lampeggiare. Con SET+ e SET- potete modificare il valore. Dopo 2 secondi il display termina di
lampeggiare e il valore viene memorizzato. C’è la possibilità di regolare la pressione di scarico da
30 a 70 mbar rispetto alla pressione di esercizio.
Esempio: se si desidera una pressione di gonfiaggio di 250 mbar e il valore di scarico è settato a
50 mbar, quando la struttura raggiungerà i 300 mbar, il gonfiatore aprirà la valvola di scarico fino a
quando non avrà raggiunto I 250 mbar.
E. Dopo le modifiche premere AUTO CYCLE: I 2 LED rossi sul display si accendono dopo 2 secondi;
Il LED verde sulla pompa smette di lampeggiare tornando stabile, segnalando che il gonfiatore
inizierà a gonfiare/scaricare e ricaricare automaticamente. Con il ciclo automatico attivato, l’unità
verifica automaticamente la pressione della struttura gonfiabile.
LO SGONFIAGGIO NON SI ARRESTA AUTOMATICAMENTE. SPEGNERE IL GONFIATORE UNA VOLTA CHE IL GONFIABILE
VIENE SVUOTATO COMPLETAMENTE.
ATTENZIONE

8
9
PROBLEMA POSSIBILE CAUSA POSSIBILE SOLUZIONE
Il gonfiatore
non parte
Il gonfiatore
non gonfia
Cavo di alimentazione non
collegato correttamente.
Sottotensionedi tensione nella batteria.
Sovratensione tensione nella batteria.
Errato collegamento del tubo.
Non è stato premuto il tasto ON.
Il fusibile di protezione è bruciato.
Errata impostazione della pressione.
Interruttore non in posizione START.
L’apparato è danneggiato
Collegare il cavo di alimentazione
correttamente e con la giusta
polarità morsetto rosso al positivo
della batteria).
Controllare lo stato della batteria.
Controllare lo stato della batteria.
Collegare il tubo dell’aria alla
bocca corretta.
Premere il tasto ON.
Sostituire il fusibile con uno dello
stesso tipo (40 o 70 A).
Correggere l’impostazione della
pressione.
Posizionare interruttori principali su
ON e poi premere START.
Rivolgersi a un centro di
assistenza SCOPREGA.
11. SOLUZIONE DEI PROBLEMI
CAVO DI ALIMENTAZIONE
La sezione del cavo di alimentazione dell’impianto di bordo deve essere adeguata alla sua
lunghezza:
4. Per lunghezza del cavo fino a 6 metri: sezione 10 mm2
5. Per lunghezza del cavo da 6 a 12 metri: sezione 16 mm2

1
0
11
INDEX
1. FUNCTIONAL DESCRIPTION
2. FOREWORD
3. PRELIMINARY WARNINGS
4. INTRODUCTION
5. RECOMMENDED USES
6. TECHNICAL SPECIFICATIONS
7. GENERAL SAFETY RULES
8. USE AND OPERATION
9. HOW TO CHANGE THE PRESSURE SETTINGS
10. INFLATOR AND BATTERY STATUS MONITORING
11. TROUBLESHOOTING
8.1 PREPARATION
8.2 TURNING ON THE INFLATOR
TURBOMAX
1. MAIN SWITCHES (on-o / start)
2. PRESSURE SETTING KNOB
3. LED INDICATORS
4. DEFLATION PORT (IN)
5. INFLATION PORT (OUT)
6. SAFETY FUSE
7. CABLE WITH 12V POWER CLAMPS
1. FUNCTIONAL DESCRIPTION
1
2
3
45
6
7

1
2
13
MANUALOF
SAVE THIS INSTRUCTIONS MANUAL FOR REFERENCE
2. FOREWORD
Dear customer,
congratulations on choosing Scoprega.
We design and manufacture products of the highest quality to meet the needs
of our customers. Scoprega oers the highest quality in service as well. Our
specialised departments provide support and instructions when needed, as well
as comprehensive technical service.
We thank you for your trust.
4. INTRODUCTION
The TURBO MAX 12V EPC is a high-eciency portable electric inflator, which stands for reliability
and functionality. The TURBO MAX is equipped with two powerful DC motors that drive two turbines
connected in series, thus allowing any object to be inflated to a pressure between 100 and 250 mbar.
The maximum pressure setting must be 250 mbar. The control pressure setting is +/- 30 mbar (the
pump starts inflating when the pressure drops to 220 mbar and starts deflating when the pressure
reaches 280 mbar).
The inflator is equipped with LED indicators checking pump status during operation. The inflator starts
when the ON button is pressed and automatically stops when the set pressure is reached. The inflator
stops when the user presses the OFF button.
5. RECOMMENDED USES
Large inflatable objects (rubber dinghies / tents / rafts).
Read these instructions before using the inflator. Failure to follow all the instructions listed
below may result in damage to the product and/or cause serious injury to persons.
WARNING
1. Comply with all instructions in this document.
2. Keep these instructions.
3. Do not block the air vents (fig. 4/5 p. 3).
4. Always protect the power cable (fig. 7 p. 3).
5. Do not open the inflator. Refer all servicing to qualified service personnel authorised by Scoprega.
Servicing is required when the device is damaged or not working in any way.
6. Do not tamper with the product. Opening the inflator will void its warranty.
7. Provide suitable ventilation.
8. Avoid placing objects near the product during operation.
9. Keep this product out of the reach of children.
10. The operating inflator produces vibrations: therefore, we recommend you to use it on the floor, so
as to avoid accidental falls.
3. PRELIMINARY WARNINGS
INSTRUCTIONS
7. GENERAL SAFETY RULES
1. ALWAYS TAKE INTO ACCOUNT THE WORKING ENVIRONMENT.
Do not expose the inflator to rain. Do not use in the presence of flammable liquids or gases.
2. AVOID UNINTENTIONAL STARTING.
Do not start the inflator with the inlet in contact with dust or water.
3. PAY ATTENTION.
Pay attention to what you are doing. Use common sense.
4. CHECK THAT THERE ARE NO DAMAGED PARTS.
Before using the inflator, carefully check its outer sides and components.
5. DO NOT OPERATE portable inflators near flammable liquids or in gaseous or explosive
atmospheres. The inflator motors produce sparks that can release fumes.
6. DO NOT INHALE!
The compressed air coming from the inflator is not clean. Never inhale air from your inflator.
7. WARNING! RISK OF EXPLOSION.
Inflate the inflatable unit only complying with the manufacturer’s recommendations. Exceeding the
pressure rating could cause the inflator to explode, resulting in personal injury.
8. NEVER LEAVE THE DEVICE UNATTENDED.
Overinflation could result in serious injury and property damage.
9. WARNING! RISK OF UNSAFE OPERATION.
Do not modify or attempt to repair the unit. Do not drill into or make any modifications to the inflator
or its accessories. Any modification to the product will void its warranty.
10. Never carry the inflator by the flexible hose or power cable.
6. TECHNICAL SPECIFICATIONS
ITEM DIMENSIONS
(mm)
FLOW RATE
(L / minute)
TURBO MAX 12V EPC
MAX.
PRESSURE
(mbar)
2501000370x170x174
POWER
CONSUMPTION
(A)
40-60 A
LED INDICATORS
The inflator is equipped with two LED indicators (A and B) that allow the
battery status and the pump temperature to be checked.
LED A indicates battery charging status
LED B indicates the operating errors that have stopped inflator operating
cycle (refer to paragraph Inflator and Battery Status Monitoring).
A
B

14 1
5
8. USE AND OPERATION
The maximum settable pressure is 250mbar.
WARNING
1. The TURBOMAX 12V EPC is a unit capable of inflating, maintaining a preset pressure value and
deflating a large inflatable item. The unit must always be connected to the inflatable item.
2. The unit is supplied with a factory pressure. If it is necessary to change this setting, carefully follow the
instructions in this manual. In case of doubts, contact Scoprega.
1. Make sure that the main switch of the TURBOMAX 12V EPC is set to OFF.
2. Connect the inflation hose to the TURBOMAX 12V EPC depending on the operation to be carried
out: for inflation, connect to the OUT outlet, for deflation, connect to the IN outlet and to the main
valve of the inflatable item, using the most suitable adapter.
3. Insert the adapter into the valve of the object to be inflated/deflated.
8.1 PREPARATION
1. Connect to a power source.
2. Press the green ON button (point 1, fig on page 3)
3. The inflator starts inflating at the preset pressure (250 mbar).
8.2 FOR INFLATING
1. Connect the hose to the IN outlet
2. Connect to a power source.
3. Press the green ON button (point 1, fig on page 3)
4. The inflator starts deflation. IMPORTANT: the inflator will not stop automatically. It is necessary to
press the green ON button again to stop it.
8.3 FOR DEFLATING
1. CONNECT THE POWER CABLE TO THE SOCKET.
2. TURN ON THE MAIN GREEN SWITCH
3. The inflator will start inflating at the preset pressure.
4. Turn o the inflator by pressing the AUTOCYCLE ON/OFF button on the display
FOLLOW THE STEPS BELOW TO ADJUST THE PRESSURE:
After 2 seconds, the display stops blinking and the pressure is memorised. The pressure can be set
between 100 and 250 mbar.
C. Changing the filling pressure: when the MIN button is pressed for 3 seconds, the display starts
blinking. The value may be changed by using SET+ and SET-. After 2 seconds, the display stops
blinking and the value is memorised. The filling pressure may be adjusted from 30 to 70 mbar with
respect to the operating pressure. Example: if you wish to reach an inflation pressure of 250 mbar and
the refilling value is set to 50 mbar, when the pressure of the inflatable item reaches 200 mbar, the
inflator switches back on and brings the pressure of the inflatable item to 250 mbar.
A. PRESS MODE to select the unit of measurement
(mbar, psi, kPa, bar): press the MODE button multiple
times, until you find the desired unit.
B. Changing the inflation pressure using the SET+/SET-
buttons: when a button is pressed for 2 seconds, the
display starts blinking and the pressure can be adjusted
by pressing the SET+/SET- buttons.
9. HOW TO CHANGE THE PRESSURE SETTINGS
DEFLATION DOES NOT STOP AUTOMATICALLY. SWITCH OFF THE INFLATOR ONCE THE INFLATABLE UNIT IS COMPLETELY EMPTIED.
WARNING
p
When connecting the power cable to the power source, make sure to avoid short circuits
and possible fire risk
WARNING
Do not leave the inflator running unattended. Overinflating an object could result in
serious injury.
WARNING
Check the voltage. Do not connect the 12V inflator to a 24V battery.
WARNING
Always check the maximum inflation pressure to avoid risks of explosion.
WARNING
10. INFLATOR AND BATTERY STATUS MONITORING
LED BLED A STATUS POSSIBLE SOLUTION
OFF
Standby
CHARGED battery
Standby
LOW battery
Standby
LOW battery
Operating
LOW battery
Operating
LOW battery
CYCLE END due to
LOW battery
CYCLE END due to
UNDERVOLTAGE or
OVERVOLTAGE
Voltage below permitted
limits
CYCLE END due to
OVERTEMPERATURE
Operating
CHARGED battery
Charge the battery
We recommend you to charge the
battery before operating.
Charge the battery
Charge the battery and then press START
to restart the inflator
Make sure that the battery voltage
complies with the values indicated in
paragraph TECHNICAL FEATURES
Only after the LED indicators have
stopped flashing can the inflator be
restarted by pressing START
We recommend you to charge the
battery before operating.
OFF
Flashing
GREEN
Flashing
YELLOW
Flashing RED
Steady YELLOW
Steady RED
Flashing RED
Flashing
GREEN
Flashing (colour
depends on the
battery status)
Steady GREEN
Flashing RED
OFF
OFF
OFF
OFF
OFF
OFF
RED
RED
OFF
D. Changing the deflation pressure: when the MAX button is pressed for 3 seconds, the display starts
blinking. The value may be changed by using SET+ and SET-. After 2 seconds, the display stops
blinking and the value is memorised. The deflation pressure may be adjusted from 30 to 70 mbar with
respect to the operating pressure.
Example: if you wish to reach an inflation pressure of 250 mbar and the deflation value is set to 50
mbar, when the item reaches 300 mbar, the inflator opens the deflation valve until it reaches 250 mbar.
E. After the changes press AUTO CYCLE: The 2 red LEDs on the display light up after 2 seconds.
The green LED on the pump stops flashing and returns steady ON, indicating that the inflator will
start inflating/deflating and refilling automatically. With the automatic cycle activated, the unit
automatically checks the pressure of the inflatable item.

1
6
PROBLEM POSSIBLE CAUSE POSSIBLE SOLUTION
The inflator
does not start
The inflator
does not
inflate
Power cable not properly
connected.
Undervoltage in battery.
Overvoltage in battery.
Hose wrong connection.
The ON button has not been pressed.
The safety fuse is blown.
Wrong pressure setting.
Switch not in START position.
The device is damaged
Connect the power cable correctly
and with the right polarity (red clamp
to battery positive terminal).
Check battery conditions.
Check battery conditions.
Connect the air hose to the
correct port.
Press the ON key.
Replace the fuse with one of the same
type (40 or 70 A).
Correct pressure setting.
Set main switches to ON and then
press START.
Contact a SCOPREGA service
centre.
11. TROUBLESHOOTING
POWER CABLE
The cable section of the on-board supply system should be suitable for its length:
4. For cable length up to 6 meters: 10 mm2 section
5. For cable length from 6 to 12 meters: 16 mm2 section
