Beschriebenes Produkt
W16
WSE16
Hersteller
SICK AG
Erwin-Sick-Str. 1
79183 Waldkirch
Deutschland
Rechtliche Hinweise
Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben
bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks
ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes
zulässig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche
schriftliche Zustimmung der Firma SICK AG ist untersagt.
Die in diesem Dokument genannten Marken sind Eigentum ihrer jeweiligen Inhaber.
© SICK AG. Alle Rechte vorbehalten.
Originaldokument
Dieses Dokument ist ein Originaldokument der SICK AG.
2006/42/EC
NO
SAFETY
8020353.1DS6/2021-11-24 | SICK B E T R I E B S A N L E I T U N G | WSE16 3
Irrtümer und Änderungen vorbehalten
de

Inhalt
1 Zu Ihrer Sicherheit............................................................................. 5
1.1 Allgemeine Sicherheitshinweise.............................................................. 5
1.2 Hinweise zur UL Zulassung...................................................................... 5
2 Bestimmungsgemäße Verwendung............................................... 5
3 Bedien- und Anzeigeelemente........................................................ 5
4 Montage.............................................................................................. 6
5 Elektrische Installation..................................................................... 6
6 Zusatzfunktionen.............................................................................. 9
7 Inbetriebnahme................................................................................. 10
7.1 Ausrichtung............................................................................................... 10
7.2 Einsatzbedingungen prüfen..................................................................... 11
7.3 Einstellung Schaltabstand....................................................................... 12

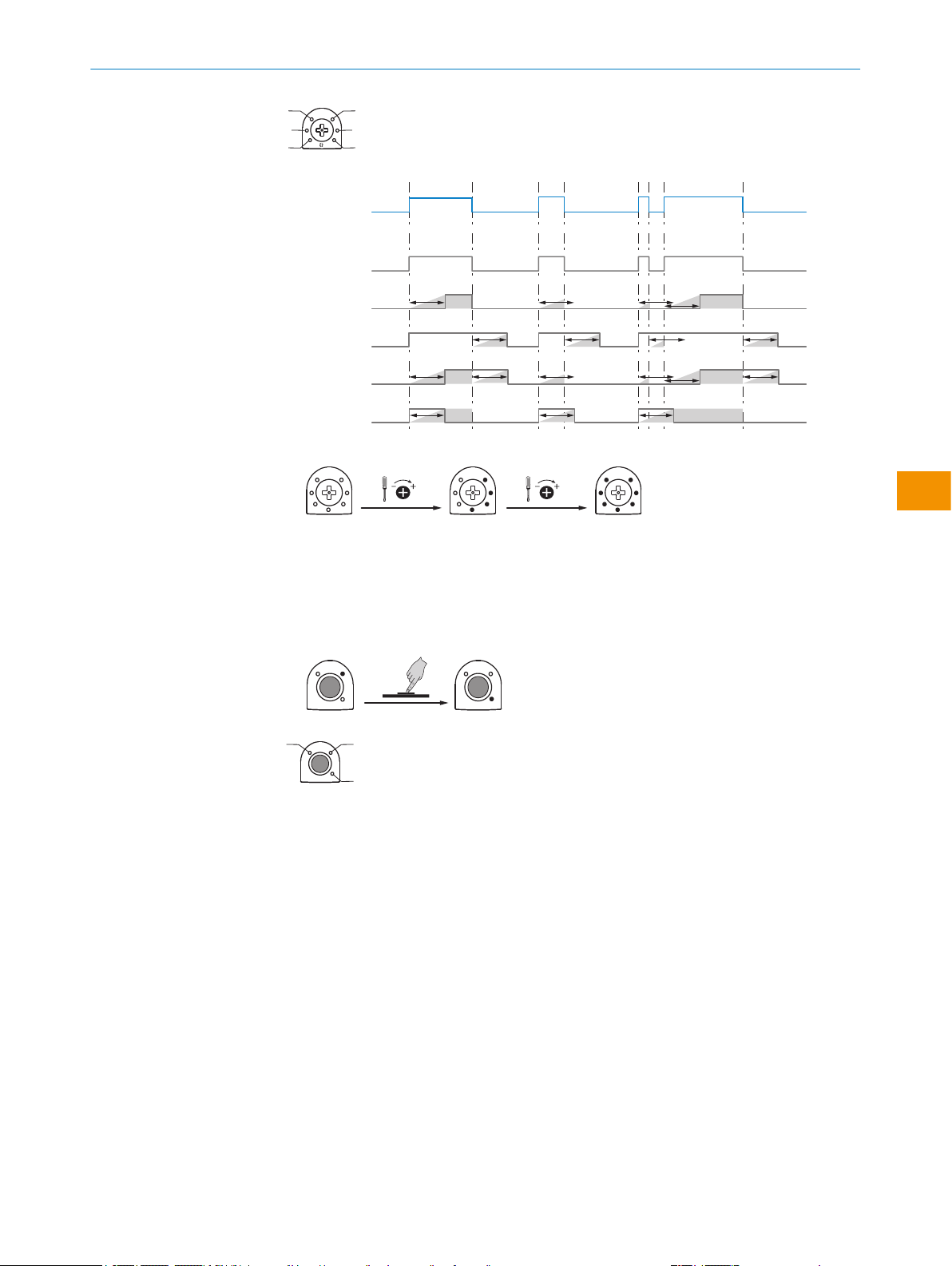

7.4 Einstellung Zeitfunktionen....................................................................... 12
7.5 Einstellung Hell-/Dunkelschaltend.......................................................... 13
8 Prozessdatenstruktur........................................................................ 13
9 Störungsbehebung............................................................................ 14
10 Demontage und Entsorgung............................................................ 15
11 Wartung.............................................................................................. 15
12 Technische Daten.............................................................................. 16
12.1 Maßzeichnungen...................................................................................... 16
13 Anhang................................................................................................ 17
13.1 Konformitäten und Zertifikate................................................................. 17
INHALT
4B E T R I E B S A N L E I T U N G | WSE16 8020353.1DS6/2021-11-24 | SICK
Irrtümer und Änderungen vorbehalten
de

1 Zu Ihrer Sicherheit
1.1 Allgemeine Sicherheitshinweise
■Lesen Sie vor der Inbetriebnahme des Geräts die Betriebsanleitung.
■
Der Anschluss, die Montage und die Konfiguration des Geräts dürfen nur
von geschultem Fachpersonal vorgenommen werden.
■
2006/42/EC
NO
SAFETY
Bei diesem Gerät handelt es sich um kein sicherheitsgerichtetes Bauteil im
Sinne der EU-Maschinenrichtlinie.
■
Installieren Sie den Sensor nicht an Orten, die direkter UV-Strahlung (Son‐
nenlicht) oder sonstigen Wettereinflüssen ausgesetzt sind, außer dies ist in der
Betriebsanleitung ausdrücklich erlaubt.
■Bei der Inbetriebnahme ist das Gerät ausreichend vor Feuchtigkeit und Verschmut‐
zung zu schützen.
■Die vorliegende Betriebsanleitung enthält Informationen, die während des Lebens‐
zyklus der Lichtschranke benötigt werden.
1.2 Hinweise zur UL Zulassung
The device shall be supplied from an isolating transformer having a secondary overcur‐
rent protective device that complies with UL 248 to be installed in the field rated either:
a) max 5 amps for voltages 0 ~ 20 V (0 ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 ~ 30 V (28.3 ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 power supply.
UL Environmental Rating: Enclosure type 1
2 Bestimmungsgemäße Verwendung
Die WSE16 ist eine opto-elektronische Einweg-Lichtschranke (im Folgenden Sensor
genannt) und wird zum optischen, berührungslosen Erfassen von Sachen, Tieren und
Personen eingesetzt. Zum Betrieb ist ein Sender (WS) und ein Empfänger (WE) erfor‐
derlich. Bei jeder anderen Verwendung und bei Veränderungen am Produkt verfällt
jeglicher Gewährleistungsanspruch gegenüber der SICK AG.
3 Bedien- und Anzeigeelemente
WSO16x-xxxxxxA0 WEO16x-xxxxxx00 WEO16x-xxxxxx01 WEO16x-xxxxxx02
3
1
3 2
1
23
5
1
3 2
4
ZU IHRER SICHERHEIT 1
8020353.1DS6/2021-11-24 | SICK B E T R I E B S A N L E I T U N G | WSE16 5
Irrtümer und Änderungen vorbehalten
de

WEO16x-xxxxxx30 WEO16x-xxxxxx31 WEO16x-xxxxxx32
3 2
61
1
23
5
6
1
3 2
4
6
1BluePilot blau: Ausrichthilfe
2LED gelb: Status Lichtempfang
3LED grün: Versorgungsspannung aktiv
4Drück-Dreh-Element: Einstellung der Zeitfunktionen
5Teach-Taste: Einstellung hell-/dunkelschaltend
6Teach-Taste: Einstellung der Empfindlichkeit
4 Montage
Sensoren (Sender und Empfänger) an geeignete Befestigungswinkel montieren (siehe
SICK-Zubehör-Programm). Sender und Empfänger zueinander ausrichten.
HINWEIS
Bei jeder zweiten Einweg-Lichtschranke die Anordnung von Sender und Empfänger
tauschen, bzw. genügend Abstand zwischen den Einweg-Lichtschranken einhalten.
Receiver (WE)
Receiver (WE)
Sender (WS)
Sender (WS)
Sender (WS)
Receiver (WE)
Abbildung 1: Anordnung von mehreren Einweg-Lichtschranken
Maximal zulässiges Anzugsdrehmoment des Sensors von < 1,3 Nm beachten.
5 Elektrische Installation
Anschluss der Sensoren muss spannungsfrei erfolgen. Je nach Anschlussart sind die
folgenden Informationen zu beachten:
– Steckeranschluss: Pinbelegung beachten.
– Leitung: Adernfarbe
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung anlegen
bzw. einschalten.
Erläuterungen zum Anschlussschema:
4 MONTAGE
6B E T R I E B S A N L E I T U N G | WSE16 8020353.1DS6/2021-11-24 | SICK
Irrtümer und Änderungen vorbehalten
de

Alarm = Alarmausgang
Health = Alarmausgang
MF (Pin-2-Konfiguration) = Externer Eingang, Teach-in, Schaltsignal
QL1/C = Schaltausgang, IO-Link Kommunikation
Test = Testeingang
UB: 10 ... 30 V DC
Tabelle 1: Anschlüsse
Wxx16x- x4 xH x5 xI
1 = BN
2 = WH
3 = BU
4 = BK
5= GY
2 1
4
3
0.14 mm2
AWG26
2 1
4
3
5
0.14 mm2
AWG26
Wxx16x- x9 xB
1 = BN
2 = BU
3 = not connected
4 = BK
5= WH
6 = GY
7 = not connected
4
5
3
2
61
IN = 4 A
3
2
1
6
5
4
7
IN = 6 A
Tabelle 2: DC, Sender
WSO
16x- xxXZZxZZZ
1ZZ 2ZZ 3ZZ 6ZZ 7ZZ
BN + (L+)
WH -
BU - (M)
BK - Test → L+ Test → M - -
GY - - - Test → L+ Test → M
ELEKTRISCHE INSTALLATION 5
8020353.1DS6/2021-11-24 | SICK B E T R I E B S A N L E I T U N G | WSE16 7
Irrtümer und Änderungen vorbehalten
de

Tabelle 3: DC, Empfänger
WEO
16x- xxX6XxxxA00
xxX6Xx
xxA01-
A99
Push-
pull
161 162 163 165 167 16A 16K 16N 16x
PNP 861 862 863 865 867 86A 86K 86N 86x
1 = BN + (L+)
2 = WH MF
3 = BU - (M)
4 = BK QL1/C
De-
fault:
MF
QQAlarm Alarm Teach
→ L+
no func‐
tion
Teach
→ L+
no func‐
tion
www.sic
k.com/
80227
09
De-
fault:
QL1 (C)
QQQQQ Q Q Q www.sic
k.com/
80227
09
Tabelle 4: DC, Empfänger
WEO
16x- xxXXXxxZZZ
Push-pull 111 112 114 116
PNP 811 812 814 816
NPN C11 C12 C14 C16
BN + (L+)
WH QQHealth Health
BU - (M)
BK QQQQ
GY - - - -
5 ELEKTRISCHE INSTALLATION
8B E T R I E B S A N L E I T U N G | WSE16 8020353.1DS6/2021-11-24 | SICK
Irrtümer und Änderungen vorbehalten
de

Tabelle 5: Push-pull, PNP, NPN
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q≤ 100 mA
‒ (M)
6 Zusatzfunktionen
Alarm
Alarmausgang: Der Sensor (WSE16) verfügt über einen Vorausfallmeldeausgang
("Alarm" im Anschlussschema []) der meldet, wenn der Sensor nur noch eingeschränkt
betriebsbereit ist. Dabei blinkt die Anzeige-LED. Mögliche Ursachen: Verschmutzung
des Sensors, Sensor ist dejustiert. Im Gutzustand: LOW (0), bei zu starker Verschmut‐
zung HIGH (1).
Alarmausgang: Der Sensor (WEO16P, WEO16I) verfügt über einen Vorausfallmeldeaus‐
gang ("Alarm" im Anschlussschema [siehe Tabelle 6]), der meldet, wenn der Sensor
nur noch eingeschränkt betriebsbereit ist. Dabei blinkt die Anzeige-LED. Mögliche Ursa‐
chen: Verschmutzung des Sensors, Sensor ist dejustiert. Im Gutzustand: LOW (0), bei
zu starker Verschmutzung HIGH (1).
Health-Ausgang: Der Sensor (WEO16P, WEO16I) verfügt über einen Vorausfallmelde‐
ausgang ("Health" im Anschlussschema [siehe Tabelle 6]), der meldet, wenn der Sensor
nur noch eingeschränkt betriebsbereit ist oder die Leitung unterbrochen ist. Mögliche
Ursachen: Verschmutzung von Sensor, Sensor ist dejustiert, Leitung ist beschädigt. Im
Gutzustand: HIGH (1), bei zu starker Verschmutzung oder Leitungsunterbrechung LOW
(0). Dabei blinkt die gelbe Anzeige-LED.
ZUSATZFUNKTIONEN 6
8020353.1DS6/2021-11-24 | SICK B E T R I E B S A N L E I T U N G | WSE16 9
Irrtümer und Änderungen vorbehalten
de

Tabelle 6: Alarm / Health
Alarm (≤ 100 mA) Health (≤100 mA)
+ (L+)
Alarm
‒ (M)
+ (L+)
Health
‒ (M)
+ (L+)
Alarm
‒ (M)
+ (L+)
Health
‒ (M)
Testeingang
Testeingang: Die Sensoren (WSO16P, WSO16I) verfügen über einen Testeingang („TE“
oder „Test“ im Anschlussschema [Tabelle 2], mit dem der Sender ausgeschaltet und
somit die ordnungsgemäße Funktion des Sensors überprüft werden kann: Bei Verwen‐
dung von Leitungsdosen mit LED-Anzeigen ist darauf zu achten, dass der TE entspre‐
chend belegt ist.
Es darf sich kein Objekt zwischen Sender und Empfänger befinden, Testeingang aktivie‐
ren (siehe Anschlussschema Tabelle 2).
Sende-LED wird abgeschaltet, bzw. es wird simuliert, dass ein Objekt erkannt wird.
Zur Überprüfung der Funktion die Tabelle 7 heranziehen. Verhält sich der Schaltaus‐
gang nicht gemäß der Grafik, Einsatzbedingungen prüfen. siehe „Störungsbehebung“,
Seite 14.
Tabelle 7: Test
Test → M Test → L+
+ (L+)
Test
‒ (M)
+ (L+)
Test
– (M)
+ (L+)
Test
‒ (M)
+ (L+)
Test
– (M)
7 Inbetriebnahme
7.1 Ausrichtung
WSO16P: Sender auf Empfänger ausrichten. Positionierung so wählen, dass der rote
Sendelichtstrahl auf den Empfänger auftrifft. Tipp: Weißes Papier oder Reflektor als
Ausrichthilfe verwenden. Der Sender muss freie Sicht auf den Empfänger haben, es
darf sich kein Objekt im Strahlengang befinden [Abbildung 2]. Es ist darauf zu achten,
dass die optischen Öffnungen (Frontscheiben) der Sensoren vollständig frei sind.
6 ZUSATZFUNKTIONEN
10 B E T R I E B S A N L E I T U N G | WSE16 8020353.1DS6/2021-11-24 | SICK
Irrtümer und Änderungen vorbehalten
de

WSO16I: Sender auf Empfänger ausrichten. Positionierung so wählen, dass das Infra‐
rotlicht (nicht sichtbar) auf den Empfänger auftrifft. Die korrekte Ausrichtung kann nur
über die Anzeige-LEDs erkannt werden Abbildung 3. Der Sender muss freie Sicht auf
den Empfänger haben, es darf sich kein Objekt im Strahlengang befinden. Es ist darauf
zu achten, dass die optischen Öffnungen (Frontscheiben) der Sensoren vollständig frei
sind.
Abbildung 2: Ausrichtung 1
WEO
WEO
WSO
Abbildung 3: Ausrichtung 2
7.2 Einsatzbedingungen prüfen
WSE16 sind Einweg-Lichtschranken, die besonders wegen dem großen Schaltabstand
oder der sehr hohen Funktionsreserve auf kürzerer Distanz eingesetzt werden.
Einsatzbedingungen beachten: Distanz zwischen Sender und Empfänger mit dem zuge‐
hörigen Diagramm [siehe Tabelle 8] abgleichen (x = Schaltabstand, y = Funktionsre‐
serve).
Beim Einsatz von mehreren Einweg-Lichtschranken, die nebeneinander installiert wer‐
den, empfehlen wir, bei jeder zweiten Einweg-Lichtschranke die Anordnung von Sender
und Empfänger zu tauschen, bzw. genügend Abstand zwischen den Einweg-Lichtschran‐
ken einzuhalten. Damit können gegenseitige Beeinflussungen vermieden werden [siehe
Abbildung 1].
HINWEIS TIPP:
Für manche Applikationen (z. B. Fehlschaltungen treten durch Umspiegelungen auf)
empfiehlt es sich die Ausrichtung von Sender und Empfänger etwas zu dejustieren
oder die Funktionsreserve signifikant zu reduzieren. Durch einen Teach (via IO-Link
oder mittels Teach-Taste am Gehäuse) kann die WSE16 unter diesen Bedingungen
Fehlschaltungen unterdrücken. Gleichzeitig reduziert sich die Funktionsreserve.
INBETRIEBNAHME 7
8020353.1DS6/2021-11-24 | SICK B E T R I E B S A N L E I T U N G | WSE16 11
Irrtümer und Änderungen vorbehalten
de

Tabelle 8: Einsatzbedingungen
0 10 20 30 40 50
1.000
100
10
1
Funktionsreserve
Abstand in m
WSE16P-xxxxx1xx, WSE16I-xxxxx1xx
Abbildung 4: Kennlinie 1
Schaltabstand
0 30 40 5010 20
30 450
typ. max. Schaltabstand
1
Abstand in m
Abbildung 5: Balkendiagramm 1
7.3 Einstellung Schaltabstand
WSE16x-xxxxxx3xAxx mit Teach-in-Taste:
Es darf kein Objekt im Strahlengang zwischen dem Sender und dem Empfänger
sein. Durch Drücken der Teach-in-Taste (ca. 1 - 3 Sekunden) wird die Empfindlichkeit
reduziert. Dadurch kann eine gegenseitige Beeinflussung der Sensoren reduziert wer‐
den. Darüber hinaus wird der Schaltabstand reduziert und somit auch die Funktions‐
reserve. Führen Sie ein Objekt in den Strahlengang ein, die gelbe Anzeige-LED erlischt,
d. h. das Objekt wird erkannt und die Einstellung ist korrekt.
1...3 sec.
1
2
WEO WSO
Abbildung 6: WSE16x-xxxxxx3xAxx, Einstellung des Schaltabstands mit Teach-in-Taste
7.4 Einstellung Zeitfunktionen
1
7 INBETRIEBNAHME
12 B E T R I E B S A N L E I T U N G | WSE16 8020353.1DS6/2021-11-24 | SICK
Irrtümer und Änderungen vorbehalten
de

0
T1
T2
M
T4
T3
t
t
t t t t
t t t t
t t t tt
t t
Input signal
0
T1
T2
T3
T4
M = Manuell (spezifische Einstellung via IO-Link)
1 ms 30.000 ms
2
7.5 Einstellung Hell-/Dunkelschaltend
1
L
D
M
Lhellschaltend
Ddunkelschaltend
Mmanuell (spezifische Einstellung via IO-Link)
8 Prozessdatenstruktur
WSE16x-xxxxxxxxAxx:
INBETRIEBNAHME 7
8020353.1DS6/2021-11-24 | SICK B E T R I E B S A N L E I T U N G | WSE16 13
Irrtümer und Änderungen vorbehalten
de

A00 A70 A71 A72 A73 A75
IO-Link V1.1
Process
data
2 Byte 4 Byte
Byte 0 : Bit 15... 8
Byte 1: Bit 7... 0
Byte 0 : Bit 31...
24
Byte 1: Bit 13... 16
Byte 2: Bit 15... 8
Byte 3: Bit 7... 0
Bit 0/ Data
type
QL1 / Boolean
Bit 1/ Data
type
QL2 / Boolean Qint.1 /
Boolean
QL2 / Boo‐
lean
Qint.1 / Boolean
Bit... /
Descrip‐
tion / Data
type
2...15 /
[empty]
2...15 /
[Time
measure‐
ment
value] /
UInt 14
2 … 15 /
[Counter
value] /
UInt 14
2 … 15 /
[Length /
speed
measure‐
ment] /
SInt14
2 /
Qint.1 /
Boolean
2…7 / [empty]
Bit... /
Descrip‐
tion / Data
type
3 … 15 /
[Time
measure‐
ment
value] /
UInt13
8 … 31 / [Carrier
load] / UInt 24
9 Störungsbehebung
Tabelle Störungsbehebung zeigt, welche Maßnahmen durchzuführen sind, wenn die
Funktion des Sensors nicht mehr gegeben ist.
LED / Fehlerbild Ursache Maßnahme
WEO:grüne LED blinkt IO-Link Kommunikation Keine
Schaltausgänge verhalten sich
nicht nach
Tabelle 5
1. Änderung der Konfiguration
2. Kurzschluss
1. Anpassung der Konfigura‐
tion
2. Elektrische Anschlüsse prü‐
fen
Nicht alle blauen LEDs leuch‐
ten.
a) ungenügende Ausrichtung
b) Verschmutzung der opti‐
schen Flächen
c) Partikel im Lichtstrahl
d) Abstand zwischen Sender
(WS) und Empfänger (WE)
ist zu groß
a) Ausrichtung prüfen
b) Reinigung der optischen
Flächen.
c) sofern möglich, Verschmut‐
zung in der Luft vermeiden
d) Schaltabstand prüfen
Kein Objekt im Strahlengang,
kein Ausgangssignal
Testeingang (Test) ist nicht
korrekt angeschlossen
Anschluss des Testeingangs
prüfen. Bei Verwendung von
Leitungsdosen mit LED-Anzei‐
gen ist darauf zu achten, dass
der Testeingang entsprechend
belegt wird.
gelbe LED blinkt Abstand zwischen Sender
(WS) und Empfänger (WE) ist
zu groß / Lichtstrahl von WS
Schaltabstand prüfen, siehe
Abbildung 5
Ausrichtung prüfen
9 STÖRUNGSBEHEBUNG
14 B E T R I E B S A N L E I T U N G | WSE16 8020353.1DS6/2021-11-24 | SICK
Irrtümer und Änderungen vorbehalten
de

LED / Fehlerbild Ursache Maßnahme
ist nicht vollständig auf WE
bzw. WE ist nicht auf WS aus‐
gerichtet
Gelbe LED leuchtet, obwohl
ein Objekt im Strahlengang
ist.
Der Lichtstrahl einer Einweg-
Lichtschranke trifft auf den
Empfänger einer anderen
(benachbarten) Einweg-Licht‐
schranke
Bei jeder zweiten Einweg-Licht‐
schranke die Anordnung von
Sender und Empfänger tau‐
schen, bzw. genügend Abstand
zwischen den Einweg-Licht‐
schranken einhalten
10 Demontage und Entsorgung
Die Lichtschranke muss entsprechend den geltenden länderspezifischen Vorschriften
entsorgt werden. Bei der Entsorgung sollte eine werkstoffliche Verwertung (insbeson‐
dere der Edelmetalle) angestrebt werden.
HINWEIS
Entsorgung von Batterien, Elektro- und Elektronikgeräten
•Gemäß den internationalen Vorschriften dürfen Batterien, Akkus sowie Elektro-
und Elektronikgeräte nicht mit dem Hausmüll entsorgt werden.
•Der Besitzer ist gesetzlich verpflichtet, diese Geräte am Ende ihrer Lebensdauer
bei den entsprechenden öffentlichen Sammelstellen abzugeben.
•
WEEE: Dieses Symbol auf dem Produkt, dessen Verpackung oder im
vorliegenden Dokument gibt an, dass ein Produkt den genannten Vorschriften
unterliegt.
11 Wartung
Dieser SICK-Sensor ist wartungsfrei.
Wir empfehlen, in regelmäßigen Abständen
•Die optischen Grenzflächen mit Kunststoffreinigern zu reinigen, auf Aceton und
Spiritus ist zu verzichten
•Verschraubungen und Steckverbindungen zu überprüfen
Veränderungen an Geräten dürfen nicht vorgenommen werden.
Irrtümer und Änderungen vorbehalten. Angegebene Produkteigenschaften und
technische Daten stellen keine Garantieerklärung dar.
DEMONTAGE UND ENTSORGUNG 10
8020353.1DS6/2021-11-24 | SICK B E T R I E B S A N L E I T U N G | WSE16 15
Irrtümer und Änderungen vorbehalten
de

12 Technische Daten
WSE16P WSE16I
Schaltabstand max. 0 m ... 45 m 0 m ... 45 m
Lichtfleckgröße / Abstand Ø 90 mm (8 m) Ø 110 mm (8 m)
Versorgungsspannung UBDC 10 ... 30 V DC 10 ... 30 V
Restwelligkeit ≤ 5 VSS ≤ 5 VSS
Stromaufnahme ≤ 30 mA1)
< 50 mA2)
≤ 30 mA1)
< 50 mA2)
Ausgangsstrom Imax. ≤ 100 mA ≤ 100 mA
Ansprechzeit max. 500 µs3) 500 µs3)
Schaltfrequenz 1000 Hz4) 1000 Hz4)
Schutzart5) siehe Tabelle 1:
x4, xH, x5, xI: IP66,
IP67, IP696)
x9, xB: IP65
siehe Tabelle 1:
x4, xH, x5, xI: IP66,
IP67, IP696)
x9, xB: IP65
Schutzklasse III III
Schutzschaltungen A, B, C, D7) A, B, C, D7)
Umgebungstemperatur Betrieb –40 °C ... +60 °C8) –40 °C ... +60 °C8)
1) 16VDC...30VDC, ohne Last
2) 10VDC...16VDC, ohne Last
3) Signallaufzeit bei ohmscher Last im Schaltmodus. Abweichende Werte im COM2-Modus möglich.
4) Bei Hell-Dunkel-Verhältnis 1:1 im Schaltmodus. Abweichende Werte im IO-Link-Modus möglich.
5) Nach EN 60529
6) Ersetzt IP69K nach ISO 20653: 2013-03
7) A = UB-Anschlüsse verpolsicher
B = Ein- und Ausgänge verpolsicher
C = Störimpulsunterdrückung
D = Ausgänge überstrom- und kurzschlussfest
8) Leitungen unter 0 °C nicht verformen
12.1 Maßzeichnungen
20
Ø 12,9
Ø 4,1
39,9 55,4
45,5 5
42
29,9
6
3
6,5
15
27,8
7,7
7,8
7,2
35,5
4,1
8,3
55,7
4
3
21,8
2
5
20
Ø 12,9
8,3 30,5
1
Abbildung 7: Maßzeichnung 1, Leitung
1Mitte Optikachse, Sender
2Mitte Optikachse, Empfänger
3Befestigungsbohrung Ø 4,1 mm
4Anschluss
5Anzeige- und Einstellelemente
20
M12
18
Ø 4,1
39,9 55,4
55,7
45,5 5
7
42
29,9
52,9
6
17,5
3
6,5
15
28
7,5
35,5
4,1
4
3
21,8
2
5
20
M12
18 30,5
1
Abbildung 8: Maßzeichnung 2, Stecker
12 TECHNISCHE DATEN
16 B E T R I E B S A N L E I T U N G | WSE16 8020353.1DS6/2021-11-24 | SICK
Irrtümer und Änderungen vorbehalten
de

13 Anhang
13.1 Konformitäten und Zertifikate
Auf www.sick.com finden Sie Konformitätserklärungen, Zertifikate und die aktuelle
Betriebsanleitung des Produkts. Dazu im Suchfeld die Artikelnummer des Produkts
eingeben (Artikelnummer: siehe Typenschildeintrag im Feld „P/N“ oder „Ident. no.“).
ANHANG 13
8020353.1DS6/2021-11-24 | SICK B E T R I E B S A N L E I T U N G | WSE16 17
Irrtümer und Änderungen vorbehalten
de

OPERATING INSTRUCTIONS
WSE16
de
en
es
fr
it
ja
pl
pt
ru
zh

Described product
W16
WSE16
Manufacturer
SICK AG
Erwin-Sick-Str. 1
79183 Waldkirch
Germany
Legal information
This work is protected by copyright. Any rights derived from the copyright shall be
reserved for SICK AG. Reproduction of this document or parts of this document is
only permissible within the limits of the legal determination of Copyright Law. Any modi‐
fication, abridgment or translation of this document is prohibited without the express
written permission of SICK AG.
The trademarks stated in this document are the property of their respective owner.
© SICK AG. All rights reserved.
Original document
This document is an original document of SICK AG.
2006/42/EC
NO
SAFETY
8020353.1DS6/2021-11-24 | SICK O P E R A T I N G I N S T R U C T I O N S | WSE16 19
Subject to change without notice
en

Contents
1 Safety information............................................................................ 21
1.1 General safety notes................................................................................ 21
1.2 Notes on UL approval............................................................................... 21
2 Intended use...................................................................................... 21
3 Operating and status indicators...................................................... 21
4 Mounting............................................................................................. 22
5 Electrical installation........................................................................ 22
6 Additional functions.......................................................................... 25
7 Commissioning.................................................................................. 26
7.1 Alignment.................................................................................................. 26
7.2 Check the application conditions............................................................ 27
7.3 Sensing range setting............................................................................... 28
7.4 Time function setting................................................................................ 28
7.5 Setting light/dark switching..................................................................... 29
8 Process data structure..................................................................... 29
9 Troubleshooting................................................................................. 30
10 Disassembly and disposal............................................................... 31
11 Maintenance...................................................................................... 31
12 Technical data.................................................................................... 32
12.1 Dimensional drawings.............................................................................. 32
13 Annex.................................................................................................. 33
13.1 Conformities and certificates................................................................... 33
CONTENTS
20 O P E R A T I N G I N S T R U C T I O N S | WSE16 8020353.1DS6/2021-11-24 | SICK
Subject to change without notice
en
