SICK GTE20 User manual

OPERATING INSTRUCTIONS
GTE20
Compact photoelectric sensors
de
en
es
fr
it
ja
pl
pt
zh

BETRIEBSANLEITUNG
GTE20
Kompakt-Lichtschranke
de
en
es
fr
it
ja
pl
pt
zh

Beschriebenes Produkt
G20
GTE20
Hersteller
SICK AG
Erwin-Sick-Str. 1
79183 Waldkirch
Deutschland
Fertigungsstandort
SICK Malaysia
Rechtliche Hinweise
Dieses Werk ist urheberrechtlich geschützt. Die dadurch begründeten Rechte bleiben
bei der Firma SICK AG. Die Vervielfältigung des Werks oder von Teilen dieses Werks
ist nur in den Grenzen der gesetzlichen Bestimmungen des Urheberrechtsgesetzes
zulässig. Jede Änderung, Kürzung oder Übersetzung des Werks ohne ausdrückliche
schriftliche Zustimmung der Firma SICK AG ist untersagt.
Die in diesem Dokument genannten Marken sind Eigentum ihrer jeweiligen Inhaber.
© SICK AG. Alle Rechte vorbehalten.
Originaldokument
Dieses Dokument ist ein Originaldokument der SICK AG.
2006/42/EC
NO
SAFETY
BETRIEBSANLEITUNG
8026845/2022-06-09 | SICK B E T R I E B S A N L E I T U N G | GTE20 3
Irrtümer und Änderungen vorbehalten
de

Inhalt
1 Zu diesem Dokument.............................................................. 5
2 Zu Ihrer Sicherheit................................................................... 6
3 Produktbeschreibung.............................................................. 7
4 Montage................................................................................... 7
5 Elektrische Installation............................................................ 8
6 Inbetriebnahme....................................................................... 12
7 Störungsbehebung.................................................................. 14
8 Demontage und Entsorgung................................................... 15
9 Wartung.................................................................................... 15
10 Technische Daten.................................................................... 16
BETRIEBSANLEITUNG
4B E T R I E B S A N L E I T U N G | GTE20 8026845/2022-06-09 | SICK
Irrtümer und Änderungen vorbehalten
de

1 Zu diesem Dokument
1.1 Weiterführende Informationen
Die Produktseite finden Sie unter der Product ID: pid.sick.com/{P/N}.
P/N entspricht der Artikelnummer des Produkts.
Folgende Informationen sind produktabhängig verfügbar:
•Datenblätter
•Diese Publikation in allen verfügbaren Sprachen
•CAD-Daten und Maßzeichnungen
•Zertifikate (z.B. Konformitätserklärung)
•Weitere Publikationen
•Software
•Zubehör
1.2 Symbole und Dokumentkonventionen
Warnhinweise und andere Hinweise
GEFAHR
Weist auf eine unmittelbar gefährliche Situation hin, die zum Tod oder zu schweren
Verletzungen führt, wenn sie nicht vermieden wird.
WARNUNG
Weist auf eine möglicherweise gefährliche Situation hin, die zum Tod oder zu schweren
Verletzungen führen kann, wenn sie nicht vermieden wird.
VORSICHT
Weist auf eine möglicherweise gefährliche Situation hin, die zu mittelschweren oder
leichten Verletzungen führen kann, wenn sie nicht vermieden wird.
WICHTIG
Weist auf eine möglicherweise gefährliche Situation hin, die zu Sachschäden führen
kann, wenn sie nicht vermieden wird.
HINWEIS
Hebt nützliche Tipps und Empfehlungen sowie Informationen für einen effizienten und
störungsfreien Betrieb hervor.
Handlungsanleitung
bDer Pfeil kennzeichnet eine Handlungsanleitung.
1. Eine Abfolge von Handlungsanleitungen ist nummeriert.
2. Nummerierte Handlungsanleitungen in der gegebenen Reihenfolge befolgen.
✓Der Haken kennzeichnet ein Ergebnis einer Handlungsanleitung.
BETRIEBSANLEITUNG
8026845/2022-06-09 | SICK B E T R I E B S A N L E I T U N G | GTE20 5
Irrtümer und Änderungen vorbehalten
de

2 Zu Ihrer Sicherheit
2.1 Allgemeine Sicherheitshinweise
■Lesen Sie vor der Inbetriebnahme des Geräts die Betriebsanleitung.
■
Der Anschluss, die Montage und die Konfiguration des Geräts dürfen nur
von geschultem Fachpersonal vorgenommen werden.
■
2006/42/EC
NO
SAFETY
Bei diesem Gerät handelt es sich um kein sicherheitsgerichtetes Bauteil im
Sinne der EU-Maschinenrichtlinie.
■
Installieren Sie den Sensor nicht an Orten, die direkter UV-Strahlung (Son‐
nenlicht) oder sonstigen Wettereinflüssen ausgesetzt sind, außer dies ist in der
Betriebsanleitung ausdrücklich erlaubt.
■Bei der Inbetriebnahme ist das Gerät ausreichend vor Feuchtigkeit und Verschmut‐
zung zu schützen.
■Die vorliegende Betriebsanleitung enthält Informationen, die während des Lebens‐
zyklus des Sensors benötigt werden.
2.2 Hinweise zur UL Zulassung
UL approval
Tabelle 1: UL approval
G20 products with DC voltage supply and con‐
nector or cable or cable with connector
G20 products with UC voltage supply with
cable and cable with connector
G20 products with terminal chamber (DC and
UC voltage supply)
Gxx20x-QK and Gxx20x-QL
The device shall be supplied from an isolating transformer having a secondary overcur‐
rent protective device that complies with UL 248 to be installed in the field rated either:
a) max 5amps for voltages 0 V ~ 20 V (0 V ~ 28.3 V peak), or
b) 100 / Vp for voltages of 20 V ~ 30 V (28.3 V ~ 42.4 V peak).
Alternatively, they can be supplied from a Class 2 voltage supply.
UL Environmental Rating: Enclosure type 1
For use in NFPA 79 Applications only.
BETRIEBSANLEITUNG
6B E T R I E B S A N L E I T U N G | GTE20 8026845/2022-06-09 | SICK
Irrtümer und Änderungen vorbehalten
de

2.3 Bestimmungsgemäße Verwendung
Die GTE20 ist ein optoelektronischer Reflexions-Lichttaster (im Folgenden Sensor
genannt) und wird zum optischen, berührungslosen Erfassen von Sachen, Tieren und
Personen eingesetzt. Bei jeder anderen Verwendung und bei Veränderungen am Pro‐
dukt verfällt jeglicher Gewährleistungsanspruch gegenüber der SICK AG.
3 Produktbeschreibung

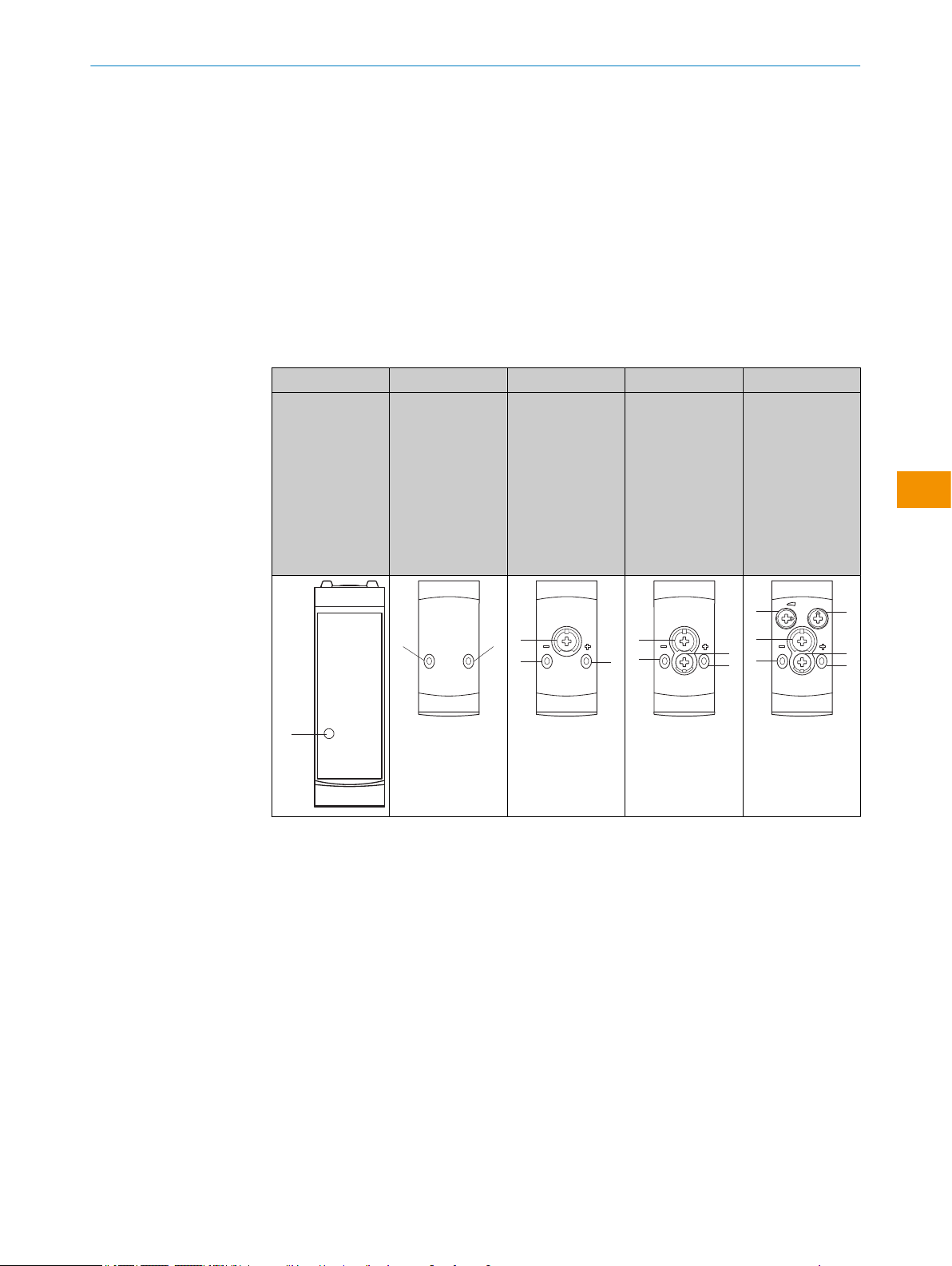

3.1 Bedien- und Anzeigeelemente
Tabelle 2: Bedien- und Anzeigeelemente
GTE20 x-xxxxxxxA0 x-xxxxxxx70 x-xxxxxxx7E x-xxxxxxx7G
Vorderansicht Feste Voreinstel‐
lung - keine Ein‐
stellmöglichkeit
Potentiometer:
Einstellung der
Empfindlichkeit
Potentiometer:
Einstellung der
Empfindlichkeit
Schalter: hell
(L) / dunkel (D)
Potentiometer:
Einstellung der
Empfindlichkeit
Schalter: hell
(L) / dunkel (D)
Potentiometer:
Einstellung der
Verzögerungszeit
Auswahl der Ver‐
zögerungszeit
2
1 2
3
12
L D
3
14
2
L D
Tms Tmode
0
2
3 1
5
3
1
6
4
2
1LED grün: Versorgungsspannung aktiv
2Gelbe LED: Status Lichtempfang
3Potentiometer: Einstellung der Empfindlichkeit
4Schalter: hell (L) / dunkel (D)
5Potentiometer: Einstellung der Verzögerungszeit
6Auswahl der Verzögerungszeit
4 Montage
Den Sensor an einen geeigneten Befestigungswinkel montieren (siehe SICK-Zubehör-
Programm).
Beachten Sie das maximal zulässige Anzugsdrehmoment:
BETRIEBSANLEITUNG
8026845/2022-06-09 | SICK B E T R I E B S A N L E I T U N G | GTE20 7
Irrtümer und Änderungen vorbehalten
de

< 0.4 Nm
< 0.55 Nm
< 0.3 Nm
(Force < 30 N)
< 0.8 Nm
< 0.8 Nm
Abbildung 1: Anzugsdrehmoment
Abbildung 2: Ausrichtung des Sensors relativ zur Objektrichtung
5 Elektrische Installation
Anschluss der Sensoren muss spannungsfrei erfolgen. Je nach Anschlussart sind die
folgenden Informationen zu beachten:
– Steckeranschluss: Pinbelegung
– Leitung: Adernfarbe
– Klemmenanschluss: Anschlussbelegung
Klemmanschluss:
1. Öffnen Sie die Abdeckung.
2. Schwenken Sie das 3/8"-MPT-Anschlussstück mit Außengewinde (en: Mail Pipe
Thread, MPT) waagerecht oder senkrecht in die richtige Position.
3. Lösen Sie die 3/8"-MPT-Verschraubung.
4. Entfernen Sie die Verschlussstopfen.
5. Verlegen Sie die Versorgungsleitung ohne anliegende Spannung.
6. Schließen Sie den Sensor wie unter Tabelle 6 beschrieben an.
7. Ziehen Sie das 3/8"-MPT-Anschlussstück mit Dichtung wieder fest, um die IP-
Schutzart des Geräts zu gewährleisten.
BETRIEBSANLEITUNG
8B E T R I E B S A N L E I T U N G | GTE20 8026845/2022-06-09 | SICK
Irrtümer und Änderungen vorbehalten
de

12
6
L
A
B
C
123
C
B
A
L(A) 1 2
1 37mm 52mm
2 32mm 47mm
3 22mm 37mm
4 17mm 32mm
5 12mm 27mm
CØ B
1 5,8...6,7mm
2 6,8...7,7 mm
3 7,8...8,2 mm
Erst nach Anschluss aller elektrischen Verbindungen die Spannungsversorgung anlegen
und einschalten.
Erläuterung der in den folgenden Tabellen verwendeten Anschlussterminologie:
BN = Braun
WH = Weiß
BU = Blau
BK = Schwarz
n.c. = Nicht verbunden
Q / Q = Digitalausgang
L+ = Versorgungsspannung (UB)
M = Masse
L.ON = Hellschaltung
D.ON = Dunkelschaltung
BETRIEBSANLEITUNG
8026845/2022-06-09 | SICK B E T R I E B S A N L E I T U N G | GTE20 9
Irrtümer und Änderungen vorbehalten
de

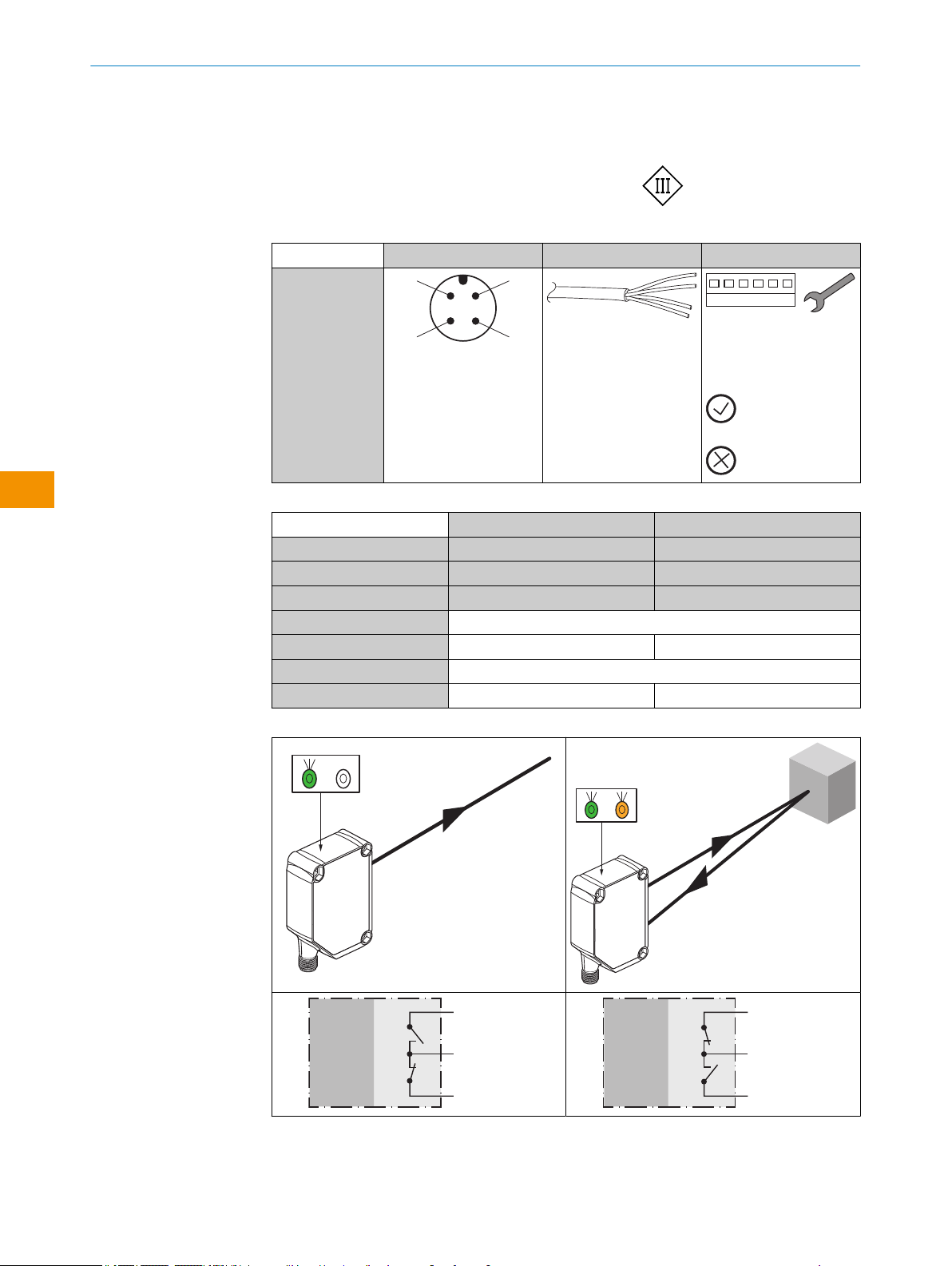

5.1 DC-Geräte
DC: 10... 30VDC, siehe "Technische Daten", Seite 16
Tabelle 3: Anschlussarten
GTE20x- x4 xH QK
1=BN
2 = WH
3 = BU
4=BK
2 1
4
3
0,14... 1,5mm2
AWG26
1 2 3 4
<0,3N
m
0,14... 0,5mm2
AWG20... 26
(Empfehlung: Lit‐
zendraht)
<0,14mm2
>0,5mm2
Tabelle 4: DC
GTE20x-
Push-pull xx111 xx112
PNP xx811 xx812
NPN xxC11 XXC12
BN + (L+)
WH QQ
BU - (M)
BK QQ
Tabelle 5: Push-pull, PNP, NPN
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q ≤ 100 mA
‒ (M)
BETRIEBSANLEITUNG
10 B E T R I E B S A N L E I T U N G | GTE20 8026845/2022-06-09 | SICK
Irrtümer und Änderungen vorbehalten
de

Push-pull
PNP
NPN
+ (L+)
Q≤ 100 mA
‒ (M)
Push-pull
PNP
NPN
+ (L+)
Q≤ 100 mA
‒ (M)

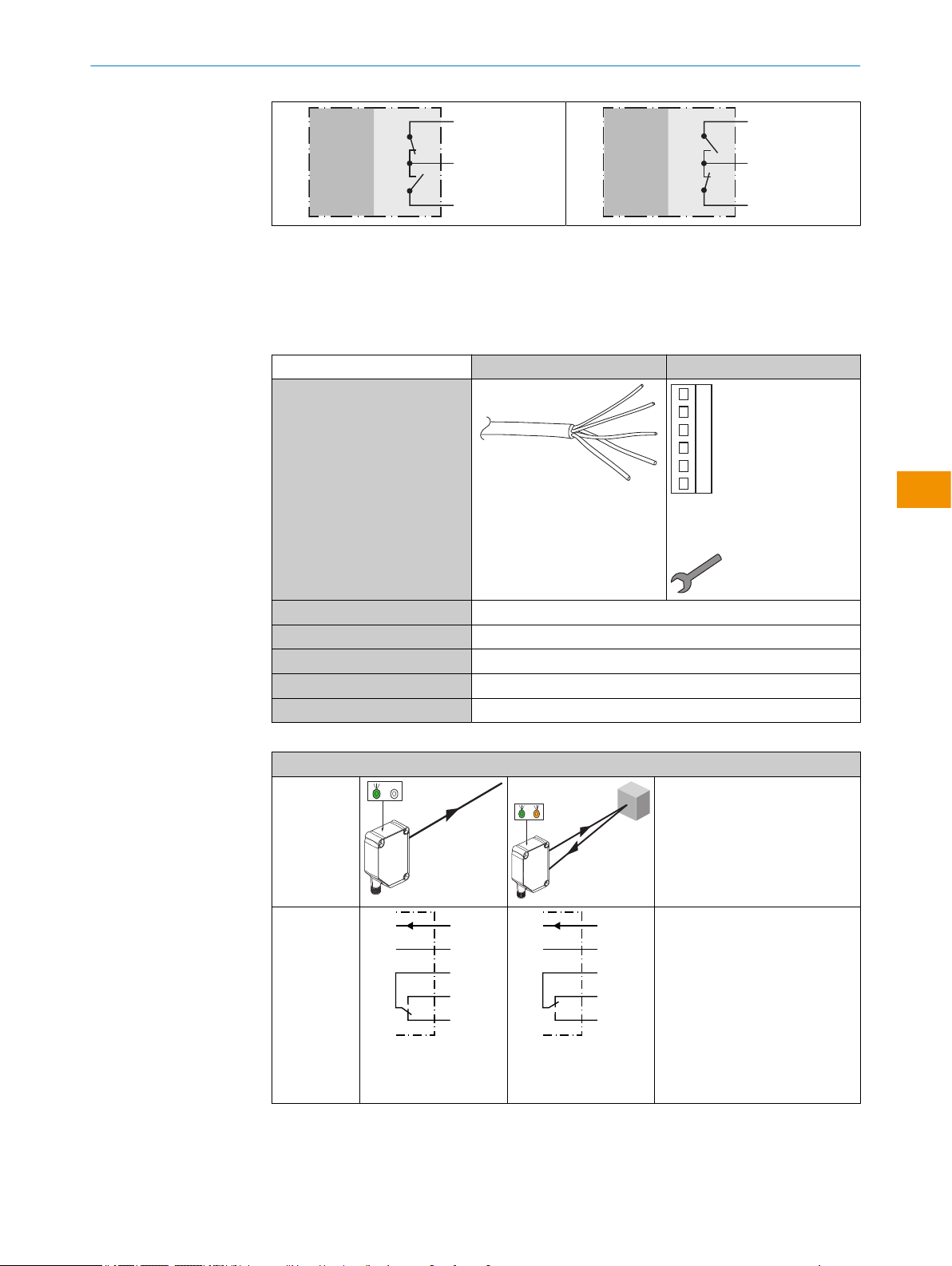

5.2 AC/DC-Geräte
AC/DC: 21,6V...253VAC/DC, Bemessungsisolationsspannung Ui 250VAC, Über‐
spannungskategorieII, siehe "Technische Daten", Seite 16
Tabelle 6: AC/DC
GTE20x- 1IRC1 QLRC1 (nur UR)
1=BN
2=BU
3=WH
4=BK
5=GY
0,32mm2
AWG22
1 2 3 4 5
0,14... 0,5mm2
AWG20...26
(Empfehlung: Litzendraht)
<0,3Nm
BN + (L+)
BU N
WH Relais
BK Relais
GY Relais
Tabelle 7: AC/DC, Relais
Relais
GTE20x-
RC1
L1
N
BN
BU
WH
BK
GY
L1
N
BN
BU
WH
BK
GY
Imax= 3A bei 250VAC
4A bei 24VDC
0,22A bei 250VDC
UL:
4A @ 250V AC, general use
4A @ 250V AC, resistive (NO)
3A @ 250V AC, resistive (NC)
4A @ 24V DC, NO, general use
3A @ 24V DC, NC, general use
R300/B300 (NO contacts only)
BETRIEBSANLEITUNG
8026845/2022-06-09 | SICK B E T R I E B S A N L E I T U N G | GTE20 11
Irrtümer und Änderungen vorbehalten
de

6 Inbetriebnahme
6.1 Ausrichtung
Sichtbares rotes Licht: Richten Sie den Sender auf das Objekt aus. Wählen Sie die
Positionierung so, dass der ausgesendete rote Lichtstrahl in der Mitte des Objekts
auftrifft. Stellen Sie unbedingt sicher, dass die optische Öffnung (Optikhaube) des
Sensors komplett frei ist (siehe Abbildung 3).
Infrarotlicht: Richten Sie den Sensor auf das Objekt aus. Wählen Sie die Positionie‐
rung so, dass das Infrarotlicht (nicht sichtbar) in der Mitte des Objekts auftrifft. Die
korrekte Ausrichtung kann nur anhand der Anzeige-LEDs bestimmt werden. Beachten
Sie Abbildung 3 und Tabelle 5. Stellen Sie unbedingt sicher, dass die optische Öffnung
(Optikhaube) des Sensors komplett frei ist.
Abbildung 3: Ausrichtung1
Abbildung 4: Ausrichtung2

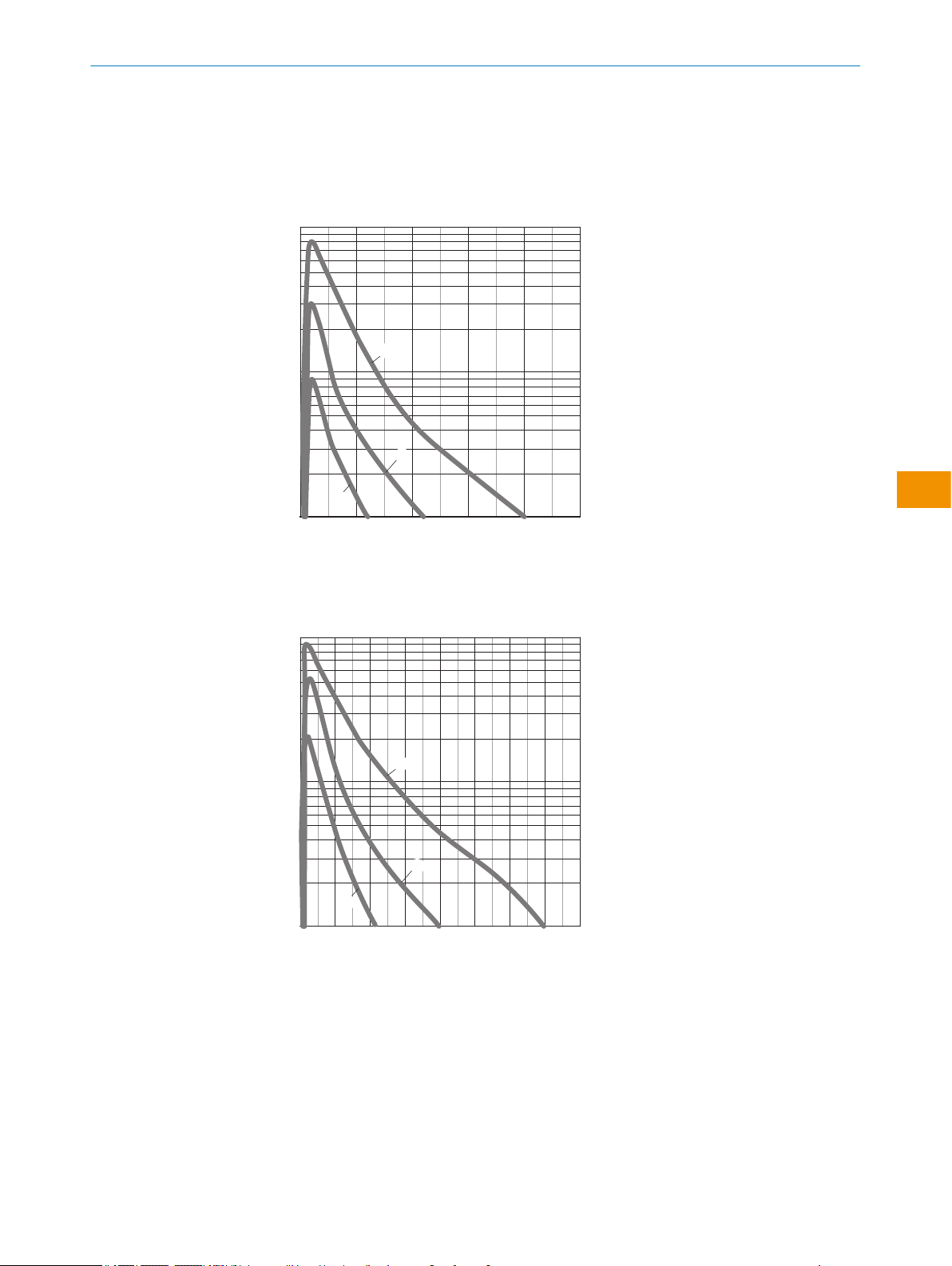

6.2 Einsatzbedingungen prüfen
Prüfen der Einsatzbedingungen: Passen Sie den Schaltabstand und den Remissions‐
grad des Objekts gemäß dem entsprechenden Diagramm an (siehe siehe Abbildung 5).
(x= Schaltabstand, y= Funktionsreserve).
BETRIEBSANLEITUNG
12 B E T R I E B S A N L E I T U N G | GTE20 8026845/2022-06-09 | SICK
Irrtümer und Änderungen vorbehalten
de

Während dieses Vorgangs kann ein Objekt vor einem Hintergrund nur dann erkannt
werden, wenn der Remissionsgrad des Objekts deutlich höher ist als der Remissions‐
grad des Hintergrunds oder wenn der Abstand zwischen dem Objekt und dem Hinter‐
grund ausreichend groß ist.
0
100
10
1
Abstand in m
1,510,5 2 2,5
2
3
1
Funktionsreserve
Abbildung 5: GTE20, rotes Licht
0
100
10
1
Funktionsreserve
Abstand in m
1,510,5 2 2,5 3 43,5
2
3
1
Abbildung 6: GTE20, Infrarotlicht
1Schwarzes Objekt, Remissionsgrad 6%
2Graues Objekt, Remissionsgrad 18%
3Weißes Objekt, Remissionsgrad 90%
6.3 Einstellung
Einstellung Schaltabstand
BETRIEBSANLEITUNG
8026845/2022-06-09 | SICK B E T R I E B S A N L E I T U N G | GTE20 13
Irrtümer und Änderungen vorbehalten
de

Die Empfindlichkeit (Schaltabstand) wird mit dem Potentiometer eingestellt (Typ:
270°). Drehung im Uhrzeigersinn: Empfindlichkeit (Schaltabstand) wird erhöht; Dre‐
hung gegen den Uhrzeigersinn: Empfindlichkeit (Schaltabstand) wird verringert. Es wird
empfohlen, das Objekt im Schaltabstand zu platzieren, siehe z.B. Tabelle 8. Entfernen
Sie Objekt nach der Einstellung der Empfindlichkeit aus dem Strahlweg. Der Schaltaus‐
gang wird geändert.
Tabelle 8: Einstellung Schaltabstand
Sensor ist eingestellt und betriebsbereit.
6.4 Zusatzfunktionen
Zeitfunktionen
Einstellung Zeitfunktionen
Es kann der Zeitstufenwahlschalter am Gerät eingestellt werden, siehe siehe Tabelle 2.
0.01 ... 10 sec.
0.01 ... 10 sec.
0.01 ... 10 sec.
DC
0.05 ... 10 sec.
0.05 ... 10 sec.
0.05 ... 10 sec.
AC/DC
t0
t1
t2
t3
Abbildung 7: Zeitfunktionen
7 Störungsbehebung
Tabelle Störungsbehebung zeigt, welche Maßnahmen durchzuführen sind, wenn die
Funktion des Sensors nicht mehr gegeben ist.
BETRIEBSANLEITUNG
14 B E T R I E B S A N L E I T U N G | GTE20 8026845/2022-06-09 | SICK
Irrtümer und Änderungen vorbehalten
de

Tabelle 9: Störungsbehebung
LED / Fehlerbild Ursache Maßnahme
Gelbe LED leuchtet nicht,
obwohl der Lichtstrahl auf das
Objekt ausgerichtet ist und
das Objekt innerhalb des ein‐
gestellten Schaltabstands ist.
Keine Spannung oder Span‐
nung unterhalb der Grenz‐
werte
Spannungsversorgung prüfen,
den gesamten elektrischen
Anschluss prüfen (Leitungen
und Steckerverbindungen)
Spannungsunterbrechungen Sicherstellen einer stabilen
Spannungsversorgung ohne
Unterbrechungen
Sensor ist defekt Wenn Spannungsversorgung
in Ordnung ist, dann Sensor
austauschen
Gelbe LED blinkt Sensor ist noch betriebsbe‐
reit, aber die Betriebsbedin‐
gungen sind nicht optimal
Betriebsbedingungen prüfen:
Lichtstrahl (Lichtfleck) voll‐
ständig auf das Objekt aus‐
richten. / Reinigung der
optischen Flächen / Schaltab‐
stand überprüfen und ggf.
anpassen.
Gelbe LED leuchtet, kein
Objekt im Strahlengang.
Remissionsvermögen des Hin‐
tergrunds zu hoch
Veränderungen des Hinter‐
grunds prüfen. Empfindlich‐
keit des Sensors reduzieren
oder Taster mit Hintergrun‐
dausblendung verwenden.
Objekt ist im Strahlengang.
Gelbe LED leuchtet nicht.
Empfindlichkeit ist zu gering
eingestellt oder Abstand zwi‐
schen Sensor und Objekt ist
zu groß.
Schaltabstand vergrößern.
Abstand zwischen Sensor und
Hintergrund beachten.
Objekt ist im Strahlengang.
Gelbe LED leuchtet nicht.
Remissionsvermögen des
Objekts ist zu gering.
Schaltabstand vergrößern.
Abstand zwischen Sensor und
Hintergrund beachten.
8 Demontage und Entsorgung
Der Sensor muss entsprechend den geltenden länderspezifischen Vorschriften entsorgt
werden. Bei der Entsorgung sollte eine werkstoffliche Verwertung (insbesondere der
Edelmetalle) angestrebt werden.
HINWEIS
Entsorgung von Batterien, Elektro- und Elektronikgeräten
•Gemäß den internationalen Vorschriften dürfen Batterien, Akkus sowie Elektro-
und Elektronikgeräte nicht mit dem Hausmüll entsorgt werden.
•Der Besitzer ist gesetzlich verpflichtet, diese Geräte am Ende ihrer Lebensdauer
bei den entsprechenden öffentlichen Sammelstellen abzugeben.
•
WEEE: Dieses Symbol auf dem Produkt, dessen Verpackung oder im
vorliegenden Dokument gibt an, dass ein Produkt den genannten Vorschriften
unterliegt.
9 Wartung
Dieser SICK-Sensor ist wartungsfrei.
BETRIEBSANLEITUNG
8026845/2022-06-09 | SICK B E T R I E B S A N L E I T U N G | GTE20 15
Irrtümer und Änderungen vorbehalten
de

Wir empfehlen, in regelmäßigen Abständen
•Die optischen Grenzflächen mit Kunststoffreinigern zu reinigen, auf Aceton und
Spiritus ist zu verzichten
•Verschraubungen und Steckverbindungen zu überprüfen
Veränderungen an Geräten dürfen nicht vorgenommen werden.
Irrtümer und Änderungen vorbehalten. Angegebene Produkteigenschaften und
technische Daten stellen keine Garantieerklärung dar.
10 Technische Daten
10.1 Technische Daten
Der Abschnitt „Technische Daten“ enthält lediglich einen Auszug aus den technischen Daten des Sensors.
Die vollständigen technischen Daten finden Sie auf der Homepage www.sick.com unter der Artikelnummer des
Sensors.
Merkmale
Schaltabstand
Rotes Licht Infrarotlicht
Schaltabstand min. 20 mm 5 mm
Schaltabstand max. 2000 mm1) 3500 mm
Empfohlener Schaltabstand für beste Per‐
formance
20 mm ... 1500 mm 15 mm ... 3000 mm
1) Tastgut mit 90 % Remissionsgrad (bezogen auf Standardweiß DIN 5033)
Sendestrahl
Rotes Licht Infrarotlicht
Lichtsender LED
Lichtart Sichtbares rotes Licht Infrarotlicht
Lichtfleckgröße / Abstand 28 mm / 500 mm
Elektrische Daten
DC AC/DC
Versorgungsspannung UB10...30VDC1) 21,6...253VAC/DC2)
Restwelligkeit < 5 Vpp < 10 %
Stromaufnahme ≤ 30 mA ≤50mA, 24VAC/DC
≤10mA, 230VAC/DC
Schutzklasse III3) II
1) Grenzwerte
UB-Anschlüsse verpolsicher
Restwelligkeit max. 5Vss
2) Grenzwerte
3) Bemessungsspannung DC 50 V
BETRIEBSANLEITUNG
16 B E T R I E B S A N L E I T U N G | GTE20 8026845/2022-06-09 | SICK
Irrtümer und Änderungen vorbehalten
de

Digitalausgang
DC AC/DC
Ausgangsstrom Imax. ≤ 100 mA 3A bei 250VAC
4A bei 24VDC
0,22A bei 250VDC1)
(UL: siehe Tabelle 7)
Schutzschaltungen A, B, C, D2)
Ansprechzeit max. ≤ 500 µs3) ≤ 15 ms3)
Schaltfrequenz 1000 Hz4) 10 Hz4)
1) Gebrauchskategorie: AC-15, DC-13 (EN 60947-1)
2) A = UB-Anschlüsse verpolsicher
B = Ein- und Ausgänge verpolsicher
C = Störimpulsunterdrückung
D = Ausgänge überstrom- und kurzschlussfest
3) Signallaufzeit bei ohmscher Last
4) Mit Hell- / Dunkelverhältnis 1:1
Mechanische Daten
DC AC/DC
Schutzart IP67 IP67
Umgebungstemperatur Betrieb -30 °C ... 60 °C -30 °C ... 60 °C
10.2 Maßzeichnungen
L
1
4
1
3
2
52,5
23,5 41,2
Ø 4,3
5,3
6
4,8
44,3
2,3
63,9 74,5
20,736,1
1,65
Abbildung 8: GTE20, M12-Steckverbinder
L
1
4
3
1
2
52,5
23,5 41,2
Ø 4,3
5,3
5,34
Ø 5
4,8
44,3
2,3
63,9 74,5
45°
20,736,1
1,65
L
Abbildung 9: GTE20, Leitung
L
1
4
1
3
2
63
23,5
5
41,2
Ø 4,3
5,3
4,8
43,2
54,8
20,736,1
18
2,3
63,9 74,5 2,15
Abbildung 10: GTE20, Anschlussgehäuse
1Bedien- und Anzeigeelemente
2Mitte Optikachse, Sender
3Mitte Optikachse, Empfänger
4Befestigungsbohrung
LLeitungslänge, siehe Datenblatt
BETRIEBSANLEITUNG
8026845/2022-06-09 | SICK B E T R I E B S A N L E I T U N G | GTE20 17
Irrtümer und Änderungen vorbehalten
de

Steckverbinder-Maßzeichnungen
M12
45 (1.77)
L
Abbildung 11: M12-Steckverbinder
37,5 ±2,5 L
16,5
Abbildung 12: Q6-Steckverbinder
37,5 ±2,5 L
24
Abbildung 13: Q7-Steckverbinder
LLeitungslänge, siehe Datenblatt
10.3 Lichtfleckdiagramme
GTE20
Abstand in m
Abmessungen in mm
60
40
20
–60
–20
–40
0
0 1,510,5 2
20,5
Abbildung 14: Lichtfleckgröße, rotes Licht
BETRIEBSANLEITUNG
18 B E T R I E B S A N L E I T U N G | GTE20 8026845/2022-06-09 | SICK
Irrtümer und Änderungen vorbehalten
de

Abstand in m
Abmessungen in mm
60
40
20
–60
–20
–40
0
01 2 3 4
3,50,5
Abbildung 15: Lichtfleckgröße, Infrarotlicht
BETRIEBSANLEITUNG
8026845/2022-06-09 | SICK B E T R I E B S A N L E I T U N G | GTE20 19
Irrtümer und Änderungen vorbehalten
de

OPERATING INSTRUCTIONS
GTE20
Compact photoelectric sensors
de
en
es
fr
it
ja
pl
pt
zh
