1. Application

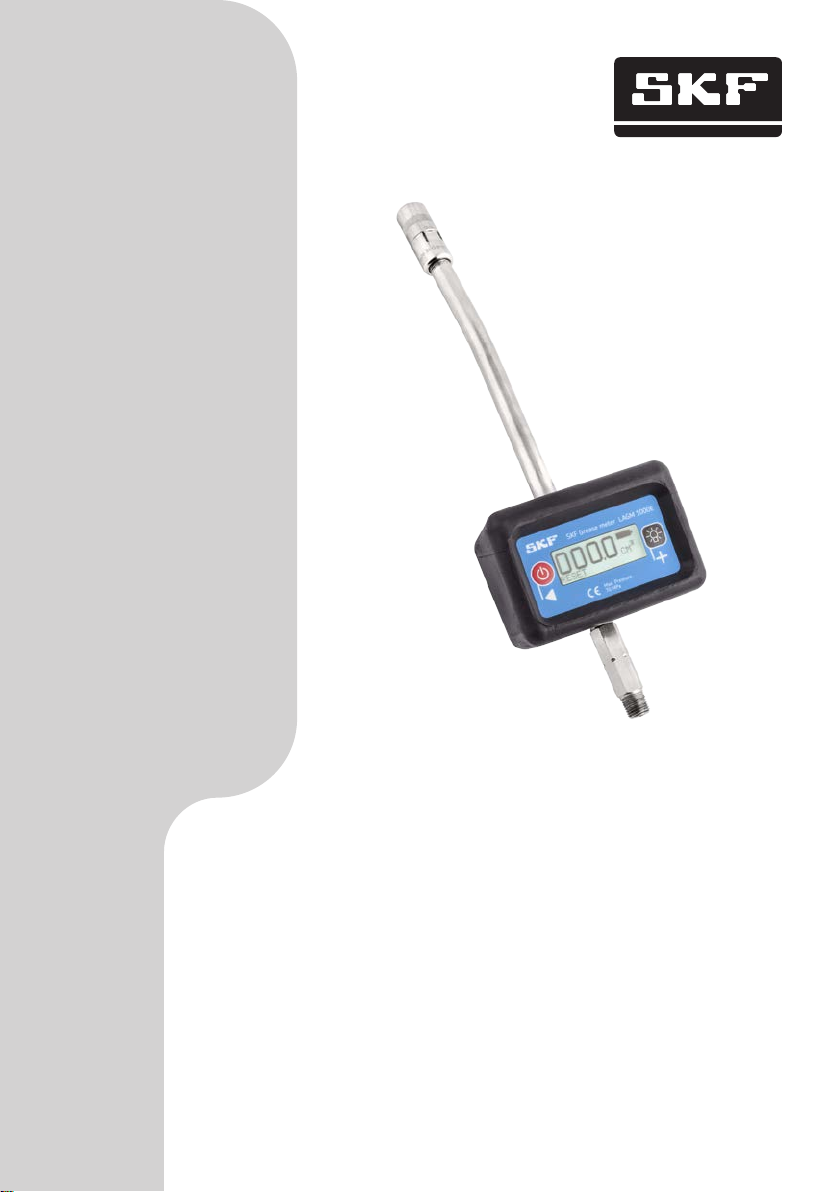

The SKF Grease Meter LAGM 1000E accurately measures the amount of grease applied to
a bearing or other lubrication point. The grease meter can be connected to grease pumps
that are air driven, electrically driven or hand operated.
2. Description
The grease meter measures the grease quantity that passes through the meter. The
grease quantity dispensed can be displayed as cm3, gram, oz or fl oz (US). The grease
meter is easily calibrated, and the display is equipped with a backlight for use in dark
environments.
3. Technical data
Suitable grease consistency NLGI 0 - NLGI 3
Maximum pressure 70 MPa (10 000 psi)
Thread connection M10 ™ 1
Maximum flow 1 000 cm3 /min (34 us fl oz/min)
Accuracy ± 3% up to 30 MPa (4 300 psi)
± 5% from 30 to 70 MPa (4 300 - 10 000 psi)
Weight 0,3 kg (0.66 lb)
Battery type 1 ™ AA (1,5 V)
Battery life 18 hours with backlight
750 hours without backlight
3 000 hours without displaying (in stand-by
mode, see 6.5)
Low power indication LOBAT
Operating conditions -20 °C to +54 °C (-4°F to +130 °F)
IP level 67

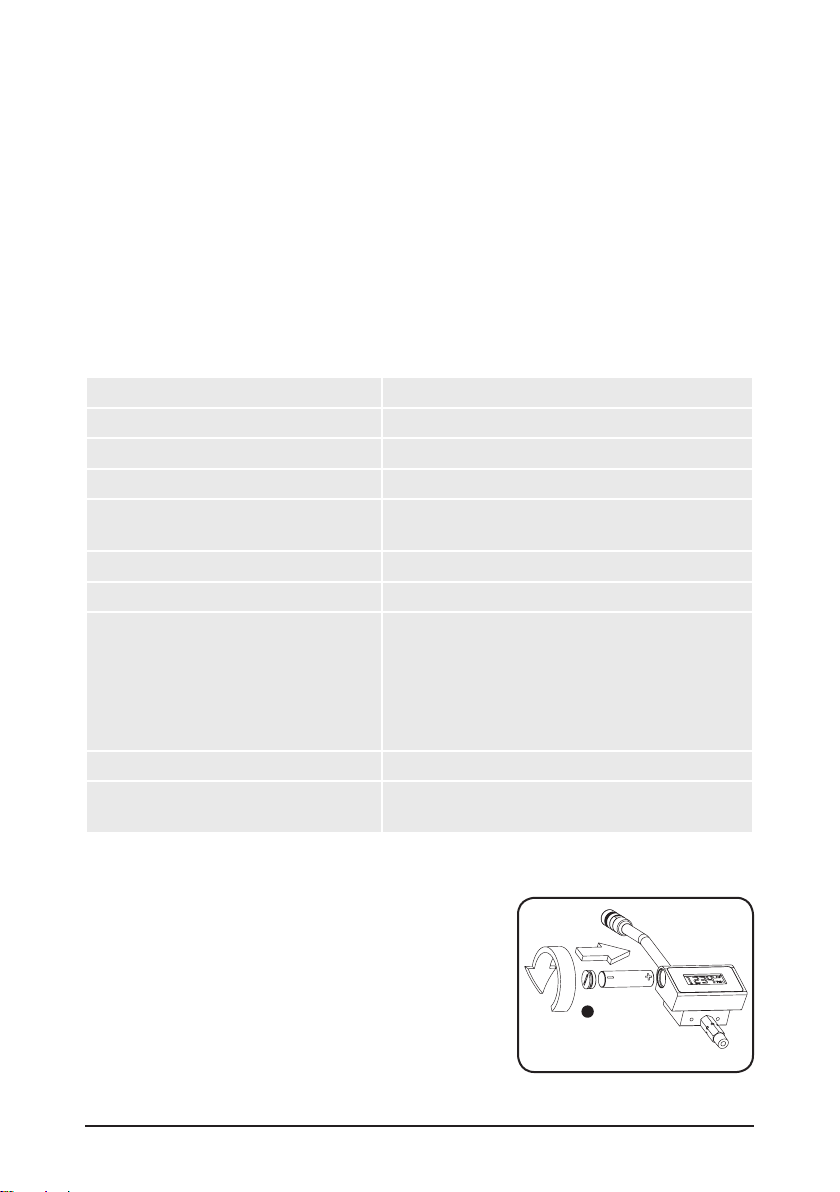

4. Installing or replacing battery
Carefully remove the rubber protective sleeve.
Check polarity when inserting battery. Dispose of
the batteries in accordance with local regulations.
1

5SKF LAGM 1000E
5. Assembly instructions
Replace the lubrication pipe or high-pressure
hose on your grease pump or grease gun with the
grease meter assembly. If wanted the extension
pipe with nozzle can be replaced by the extension
hose (1077601).
6. How to use
To start the grease meter press the start button .
The display lights up:
To reset the grease meter after each dispense press
the button. (The RESET text shows that the left
button has the reset function in this menu).
To illuminate the display during work in dark environments
press the button. The light will automatically switch off
15 seconds after the grease flow has stopped.
The battery symbol indicates how much power is
left in the batteries.
To shut off press button for 2 seconds or wait until
the adjustable time for auto shut off has past.
English

6SKF LAGM 1000E
6.1 Menu functionality

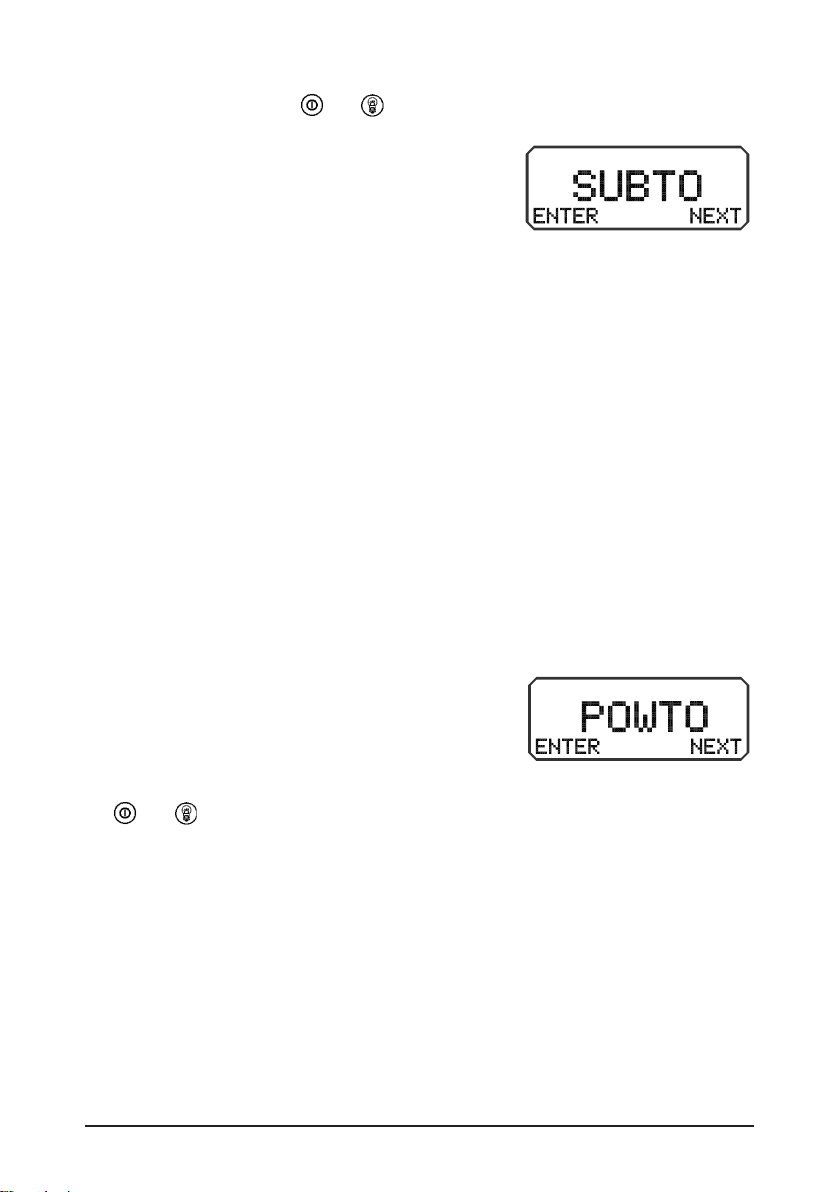

To enter the menu press the and buttons at the same time.
The first option in the menu is the sub total counter.
Press ENTER (left button) to display this value and
reset it if required or press NEXT (right button) for the
following option in the menu.
The second option in the menu is total counter. Press
ENTER (left button) to display this value and reset it if
required or press NEXT (right button) for the following
option in the menu.
The third option in the menu is for calibration of the
grease meter. Press ENTER (left button) to display
the calibration value and adjust it if required or press
NEXT (right button) for the following option in the
menu.
The fourth option in the menu is for displayed units.
Press ENTER (left button) to display or change
the used unit or press NEXT (right button) for the
following option in the menu.
The last option in the menu is the auto shut off time.
Press ENTER (left button) to display or change the
auto shut off time or NEXT (right button) for the first
option in the menu.
It is always possible to exit the menus and return to normal measuring state by pressing
the and buttons at the same time.

7SKF LAGM 1000E
6.2 Sub total and total counter
The grease meter is equipped with a SUB TOTAL and TOTAL counter that can be reset.
Go to the counter option in the menu (see 6.1) to display this value and possibly reset it.

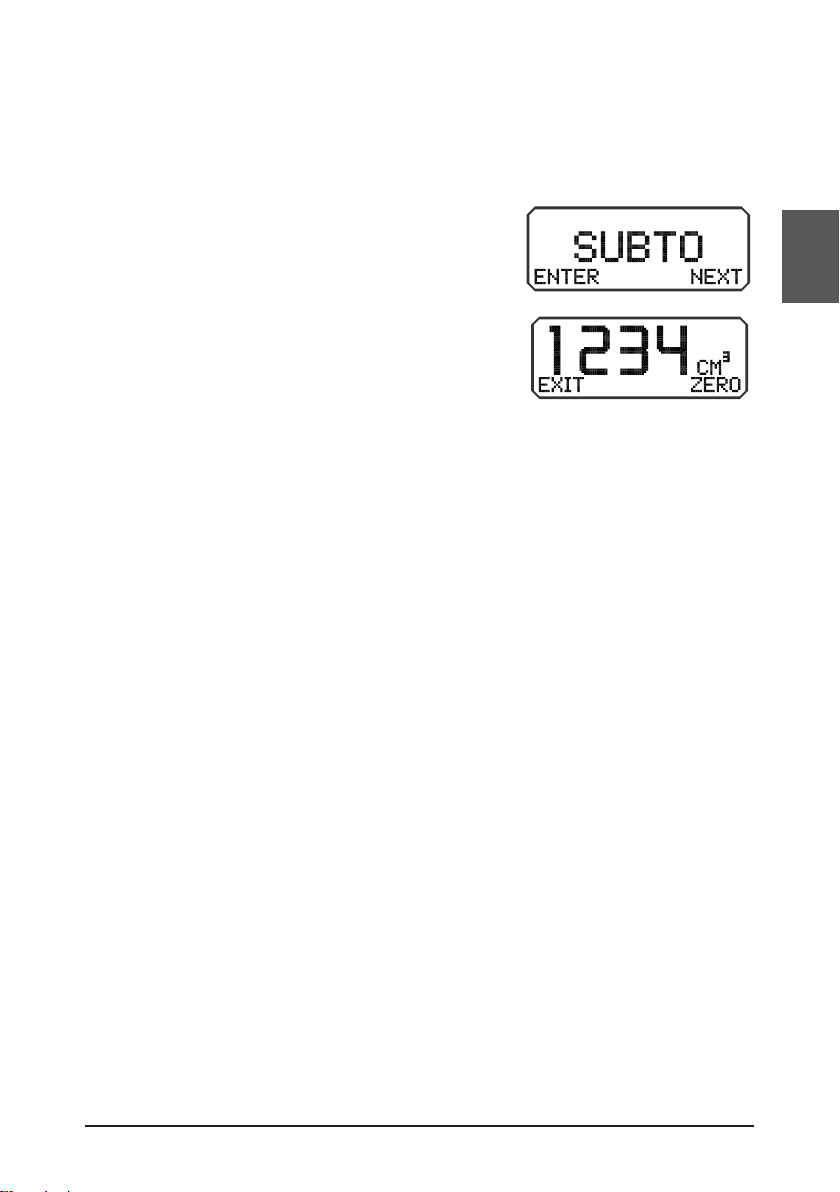

The display shows:
Press ENTER (the left button). The display
shows:
This shows you the SUB TOTAL amount of grease
that has passed the meter since the last reset.
To reset the sub total counter, press ZERO (right button).
To exit the menu press EXIT (left button).
The TOTAL counter is set in the same manner.
6.3 Calibration of the meter
The grease meter can be calibrated for different grease types, characteristics and
densities.
6.3.1 Calculate the correction factor
Correction factor = real quantity / shown quantity
Example:
500 grams of grease have been dispensed.
The grease meter shows 485 GRAM.
Correction factor = 500 / 485 = 1,03
6.3.2 Calculate the calibration factor
The new calibration factor = the old calibration factor x the correction factor.
Example:
The old calibration factor is 700.
The correction factor is calculated as 1,03.
The new calibration factor = 700 x 1,03 = 721
English

8SKF LAGM 1000E
6.3.3 Change the calibration factor
Go to the calibration option in the menu (see 6.1)
to display and change the calibration factor.
Press ENTER (left button). The display shows the
current calibration factor:
The highlighted digit can be stepped up by pressing
STEP (right button):
To highlight the next digit, press ENTER (left button):
Continue to press STEP and ENTER to set the correct
calibration factor.
When the last digit has been accepted by pressing
ENTER, the display shows:
Press ENTER (left button) to accept and save the new
calibration or press CANCEL (right button) to cancel the
changes and return to the old calibration factor.

9SKF LAGM 1000E
6.4 Change the displayed units
The grease meter can show the grease amount in four different units cm3, gram, oz, and
fl oz (US).
Go to the unit option in the menu (see 6.1) to display
and change the used unit.
Press ENTER (left button), the display shows:
Press STEP (right button) to step to next unit:
Press ENTER (left button) to accept and save the
new unit.
6.5 Change auto shut off time
The grease meter can set to automatically shut off after 1, 5, 15 minutes or work
continually in STAND BY mode. In STAND BY mode the display is shut down after one
minute. The meter however continues to measure all grease that passes through the
meter. Press to reactivate the display during STAND BY mode. After one minute the
display is shut down again.
Go to the auto shut off option in the menu (see 6.1) to display and change time before the
grease meter is automatically shut off.

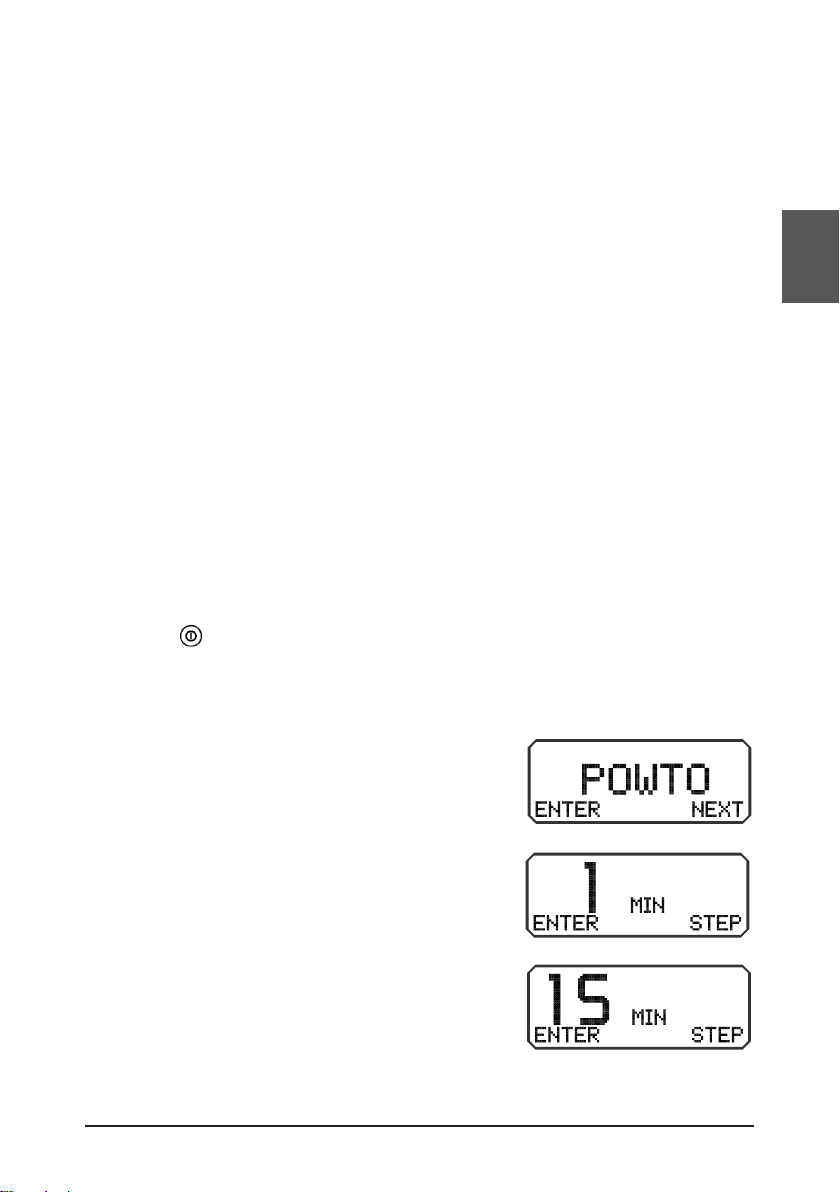

Press ENTER (left button): the display will show:
Press STEP (right button) to step to the next time or
STAND BY mode
Press ENTER (left button) to accept and save the new
time.
