SLAT AESI C24 User manual

Code : 180120013Ha - NDU : NOT120011Ha
Edition : 1016
NOTICE D'UTILISATION P 3
OPERATING INSTRUCTIONS P 13
BEDIENUNGSANLEITUNG S 23
NOTICE D’UTILISATION
AESI
EN 54-4 A1/A2
EN 12101-10
50W - 75W

2
Table des matières
1NOTICE D’UTILISATION............................................................................................................3
2Informations générales.............................................................................................................4
2.1 Tableau des correspondances.................................................................................................................................4
2.2 Spécifications environnementales............................................................................................................................4
2.3 Spécifications électriques d’entrée et de sortie........................................................................................................4
3Installation de votre équipement .............................................................................................5
3.1 Modèles, et dimensions (dim : LxHxP mm)..............................................................................................................5
3.2 Caractéristiques mécaniques...................................................................................................................................5
3.3 Batteries ...................................................................................................................................................................5
3.4 Secteur .....................................................................................................................................................................5
4Raccordement ...........................................................................................................................6
4.1 Plan de raccordement ..............................................................................................................................................6
4.2 Raccordement et calibre des borniers......................................................................................................................6
5Mise en service..........................................................................................................................7
6Fonctionnement de l’AESI........................................................................................................7
6.1Surveillances et signalisations .................................................................................................................................7
6.2 Communication.........................................................................................................................................................8
6.3 Protections................................................................................................................................................................8
6.4 Coupure Tension Basse...........................................................................................................................................8
6.5 Limitation courant batterie........................................................................................................................................8
6.6 Compensation en température.................................................................................................................................8
6.7 Capacités batteries...................................................................................................................................................9
6.8 Spécification des courants Imax a suivant les normes EN54-4 et EN12101-10.........................................................9
7Maintenance...............................................................................................................................9
8Protections et fusibles............................................................................................................10
9Procédure de dépannage .......................................................................................................10

3
1 NOTICE D’UTILISATION
Félicitations,
Vous venez d’acquérir une alimentation électrique sécurisée AESI de la marque SLAT et nous vous en remercions.
Vous trouverez dans cette notice toutes les indications à suivre pour l’installation, la mise en service et la maintenance de
cet équipement.
Pour la bonne marche de l’appareil, nous vous conseillons de les suivre très attentivement.
BONNE INSTALLATION
Consignes de sécurité
Ce matériel est destiné à être raccordé au réseau 115V et 230V de distribution publique.
Afin d’éviter tout risque de choc électrique, toute INTERVENTION doit être réalisée HORS TENSION. Un dispositif de
sectionnement accessible doit être installé à cet effet à l’extérieur du matériel.
Les travaux sous tension ne sont autorisés que pour les exploitations où la mise hors tension est impossible. L’intervention
doit être réalisée uniquement par du personnel habilité.
Normes, directives et protection de l’environnement et de la santé publique
Tous nos produits de la gamme AESI suivent les directives BT et CEM (immunité et émission). Ils sont conformes aux
normes :
EN 60950-1 (2006) + A11 (2009) + A1 (2010) + A12 (2011) + A2 (2013) (Classe TBTS)
EN 61000-6-1(2007), EN 61000-6-2 (2005), EN 61000-6-3 (2007), EN 61000-6-4 (2007) + A1 (2011)
EN 50130-4 (2011)
EN 55022 (2006) + A1 (2007) classe B
UL1950 pour les composants.
Ils sont également certifiés conformes aux normes métiers :
EN 54-4 (1997) + A1 (2002) + A2 (2006) : Systèmes de détection et d’alarme Incendie. Partie 4 : équipement
d’alimentation électrique.
EN 12101-10 classe A (2005) : Systèmes pour le contrôle des fumées et de la chaleur. Partie 10 : équipement
d’alimentation en énergie.
VdS 2593 (2002) : Elektrische Energieversorgungseinrichtungen für natürliche RWA, Anforderungen und Prüfmethoden
VdS 2541 (1996) : Energieversorgungseinrichtungen Anforderungen und Prüfmethoden.
Les numéros de DoP et les années de marquage CE sont indiquées en ANNEXE.
SLAT est certifiée ISO 14001 depuis 2008.
SLAT fabrique tous ses produits dans le respect des directives environnementales ROHS et DEEE.
SLAT assure le recyclage des produits en fin de vie à travers sa filière de recyclage.
Garantie
Notre garantie est de trois ans départ usine. Elle est strictement limitée au remboursement ou au remplacement (à notre
choix et sans indemnité d’aucune sorte) des pièces reconnues défectueuses par nos services, après retour dans nos
ateliers aux frais de l’acheteur. Nous ne saurions accepter de remplacements ou de réparations de matériels ailleurs que
dans nos ateliers. Dans le but de faire bénéficier à notre clientèle de nos dernières améliorations techniques, SLAT se
réserve le droit de procéder sur ses produits à toutes les modifications nécessaires. La batterie n’est pas incluse dans la
garantie.
0786

4
2 Informations générales
2.1 Tableau des correspondances
50W
75W
24V
2A
3A
Les courants indiqués sont les courants (In) à puissance nominale de sortie
2.2 Spécifications environnementales
Température de fonctionnement : - 10°C à + 40°C
Altitude maximum de fonctionnement : 2000m
Température de stockage : -25 à + 85°C.
Humidité relative en fonctionnement : 20 à 95%.
Durée de vie : 200 000 h @ 25°C (secteur nominal @ 75% de charge)
Degré de pollution : II (selon EN 60950)
Surtension de catégorie : II (selon EN 60950)
Classes d’environnement : 1 (selon EN 12101-10)
III (selon VdS 2593)
2.3 Spécifications électriques d’entrée et de sortie
2.3.1 Entrée réseau
-tension monophasée: 115V - 240V
-fréquence: 50 - 60Hz.
-classe I
-régimes de neutre : TT, TN, IT.
-disjoncteur bipolaire courbe C de calibre situé entre 2A et 10A à prévoir en amont
24V
50W
75W
Courant primaire @ 99V
0.98A
1.50A
Courant primaire @ 195V
0.52A
0.78A
2.3.2 Sortie
Tension nominale
24V
Courant de sortie In max.
2A
3A
Tension de floating (Un) réglée à mi-
charge et 25°C
27.2V +/-0.5%
Limitation courant - courant de court-
circuit
De In à In+15% pour tension de sortie > 50% de Un.
Courant de décharge batterie en
l’absence de secteur et de charge
38,5mA @ 24V
Ondulation résiduelle HF cac (20MHz-
50)
< 4% de Un
Ondulation résiduelle BF efficace
< 0.2% de Un
Caractéristiques de régulation statique
et dynamique
< 5% de Un pour des variations cumulées du secteur et de la charge (de 10 à 90%)
Temps d’interruption
0s
L' AESI peut fonctionner sans courant utilisation
Imin = 0
Le courant de sortie In max. peut être exploité sur une sortie seule ou réparti sur
l’ensemble des sorties.
In max.
Courant de sortie maximal spécifié qui peut être fourni en continu tout en assurant la
recharge de la batterie.
Imax a : voir § 6.8
Courant de sortie maximal spécifié supérieur à I max a, qui peut être fourni pour une
courte période durant laquelle le chargement de la batterie n’est pas exigé
I max b = In max.

5
2.3.3 Rendement
24V
2A
3A
@ 20% de charge
81,3 %
84,6 %
@ 75% de charge
89,1 %
90,4 %
@ 100% de charge
90,1 %
90,9 %
3 Installation de votre équipement

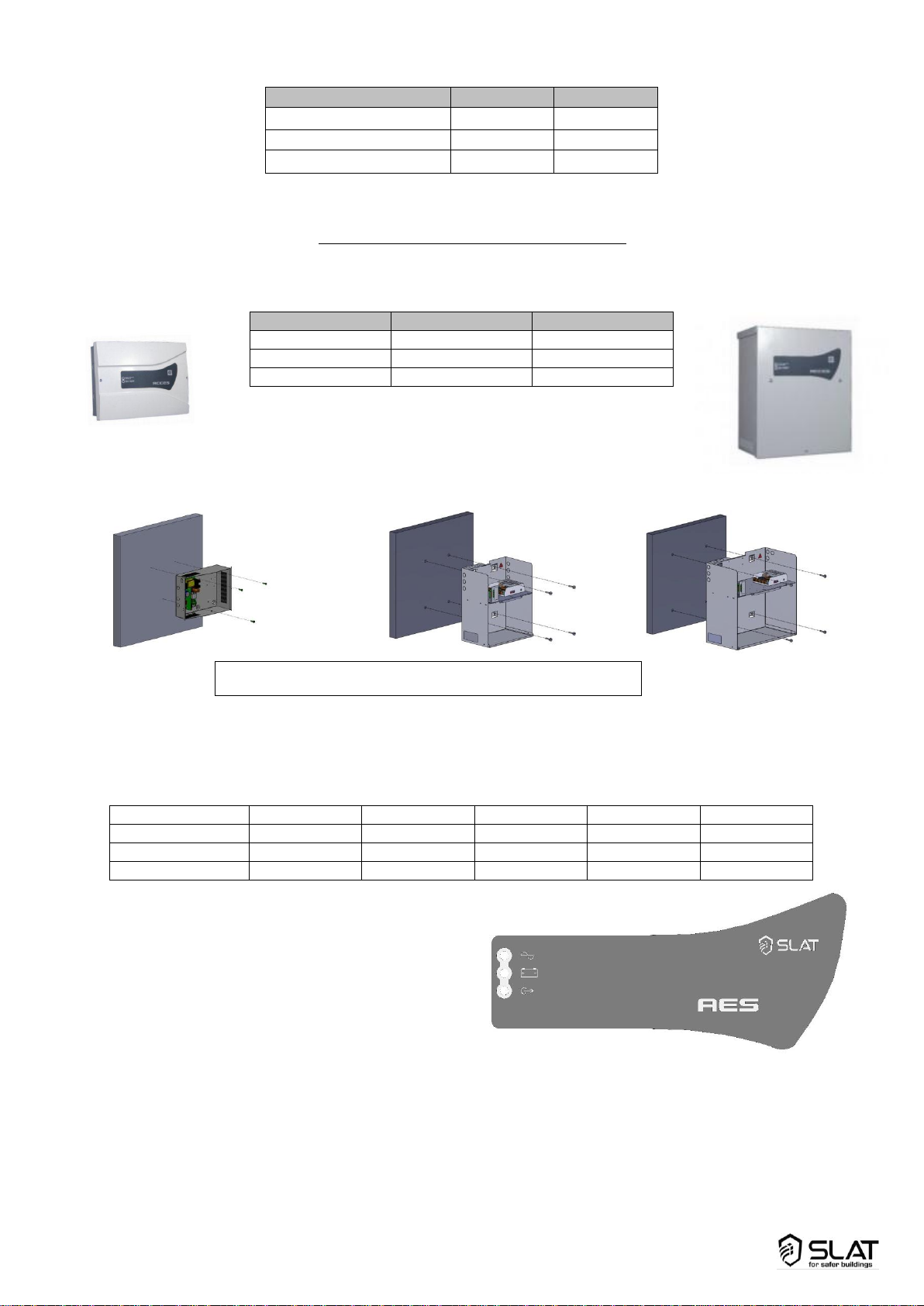

3.1 Modèles, et dimensions (dim : LxHxP mm)
Modèle
2A
3A
C24
24V 2A C24
24V 3A C24
C38
24V 2A C38
24V 3A C38
C85
-
24V 3A C85
3.2 Caractéristiques mécaniques
Coffrets :
Modèle
Longueur
Hauteur
Profondeur
Poids
IP
C24
322mm
248mm
126mm
2.5kg
30
C38
350mm
289mm
189mm
5.8kg
31
C85
408mm
408mm
224mm
9.2kg
31
Plastron :
Un plastron est collé en façade des coffrets.
L’indication des voyants est faite par pictogrammes.*
*détails des pictogrammes p 7
3.3 Batteries
Le plan d’intégration et de câblage des batteries est disponible en ANNEXE.
*Les capacités des batteries à associer sont listées dans le tableau Capacité batterie page 9.
3.4 Secteur
Utiliser un disjoncteur bipolaire courbe D (calibre 2A) pour raccorder l’alimentation au réseau.
C38 - C85
C24
C24 –C38 –C85 : Fixations au mur via 3 ou 4 vis
**Photos non contractuelles

6
4 Raccordement
4.1 Plan de raccordement
F8F7F1
Sortie
UTIL2 Sortie UTIL1 Sortie
Batterie
Secteur
L N + - + - + -
FBat
4.2 Raccordement et calibre des borniers
Tous les borniers sont débrochables avec sérigraphie sur la fiche mobile.
Secteur
1x3pts / 0.5 - 2.5 mm²
Sortie utilisation
1x2pts / 0.5 –2.5 mm²
Sortie batterie
1x2pts / 0.5 –2.5 mm²
Reports
1x9pts / 0.5 –1.5 mm²
Détail des fiches mobiles :
Secteur :
Sorties :
Communication :
1
2
3
4
5
6
7
8
9
R 1
C1
T1
R 2
C2
T2
R 3
C3
T3
Secteur: W1 Batterie: W2 Sortie : W3
* Le collier fourni avec tous les produits permet la fixation du câble secteur au niveau du bornier secteur.
Attention, les ouvertures prévues dans le coffret doivent être utilisées. Ne pas créer d’ouvertures
supplémentaires sous peine de dysfonctionnement de l’appareil et de non reprise sous garantie.
Sauf emplacements prévus sur C38 et C85

7
5 Mise en service
Ouvrir le disjoncteur secteur avant tout raccordement.
Il est impératif de raccorder le fil de terre sur le connecteur d’entrée secteur de la carte.
Raccorder les fils batterie sur le bornier mais ne pas raccorder les bornes de la batterie.
Après avoir effectué les raccordements électriques (secteur, utilisations et batteries).
1. Fermer le disjoncteur secteur en amont.
2. Vérifier la tension de sortie utilisation. La LED de la carte mère devient rouge.
3. Raccorder les bornes de la batterie.
4. Vérifier le voyant de bon fonctionnement sur la carte mère :
otout ok : vert,
odéfaut(s) : rouge
5. Raccorder le fil de terre et la nappe (si équipé).
6. Fermer le capot.
Votre appareil est en état de marche lorsque les 3 LED vertes (voyants secteur, batterie et chargeur) sont
allumées.
6 Fonctionnement de l’AESI
6.1 Surveillances et signalisations
Surveillances :
Défaut secteur :
-si secteur absent.
Défaut chargeur :
-si absence de tension sur Sortie 1.
-si absence de tension sur Sortie 2.
-si tension de sorties basse (produit en surcharge).
-si fusible secteur HS ou absent.
-si produit HS.
Défaut batterie :
-si batterie absente (test toutes les 30s pendant les 20 premières minutes après la mise en service puis test
toutes les 15 minutes maximum. Si un défaut est détecté, le test repasse toutes les 30s jusqu’à 20 minutes
après la disparition du défaut).
-si tension batterie < 22.2V +/- 3%.
-si impédance interne trop élevée (test toutes les 4h maximum sur une batterie chargée). Les valeurs limites de
l’impédance sont :
2A
3A
24V
0.65
0.65

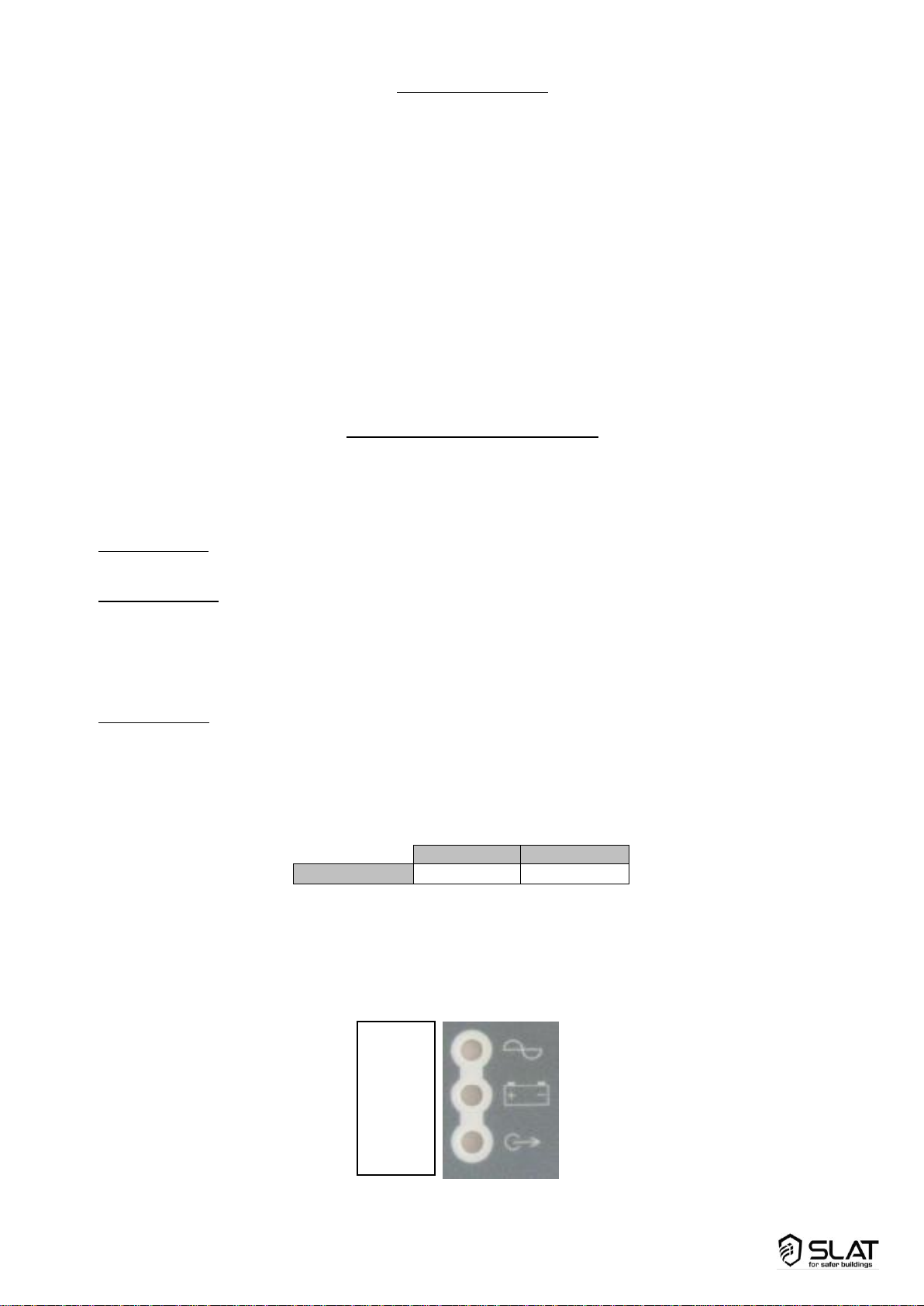

Signalisations :
Versions coffrets
3 voyants permettent l’indication des 3 défauts.
Signalisation d’absence par LED jaune si défaut, verte sinon.
Figure 1 : Leds en situation de défaut secteur
Jaune
Vert
Vert

8
Sur carte mère
Un voyant sur la carte mère permet d’indiquer l’état de fonctionnement avant la fermeture du coffret (carte visu non
connectée) ou lorsqu’il n’y a pas de carte visu. La signalisation est :
oTout ok : vert,
oDéfauts : orange
REMARQUE: Capot enlevé, une étiquette placée directement à côté des LEDs rappelle leur fonction. Elle
mentionne 4 voyants. Le dernier, décrit « NOT USED », n’est pas activé. Il n’est pas utilisé.

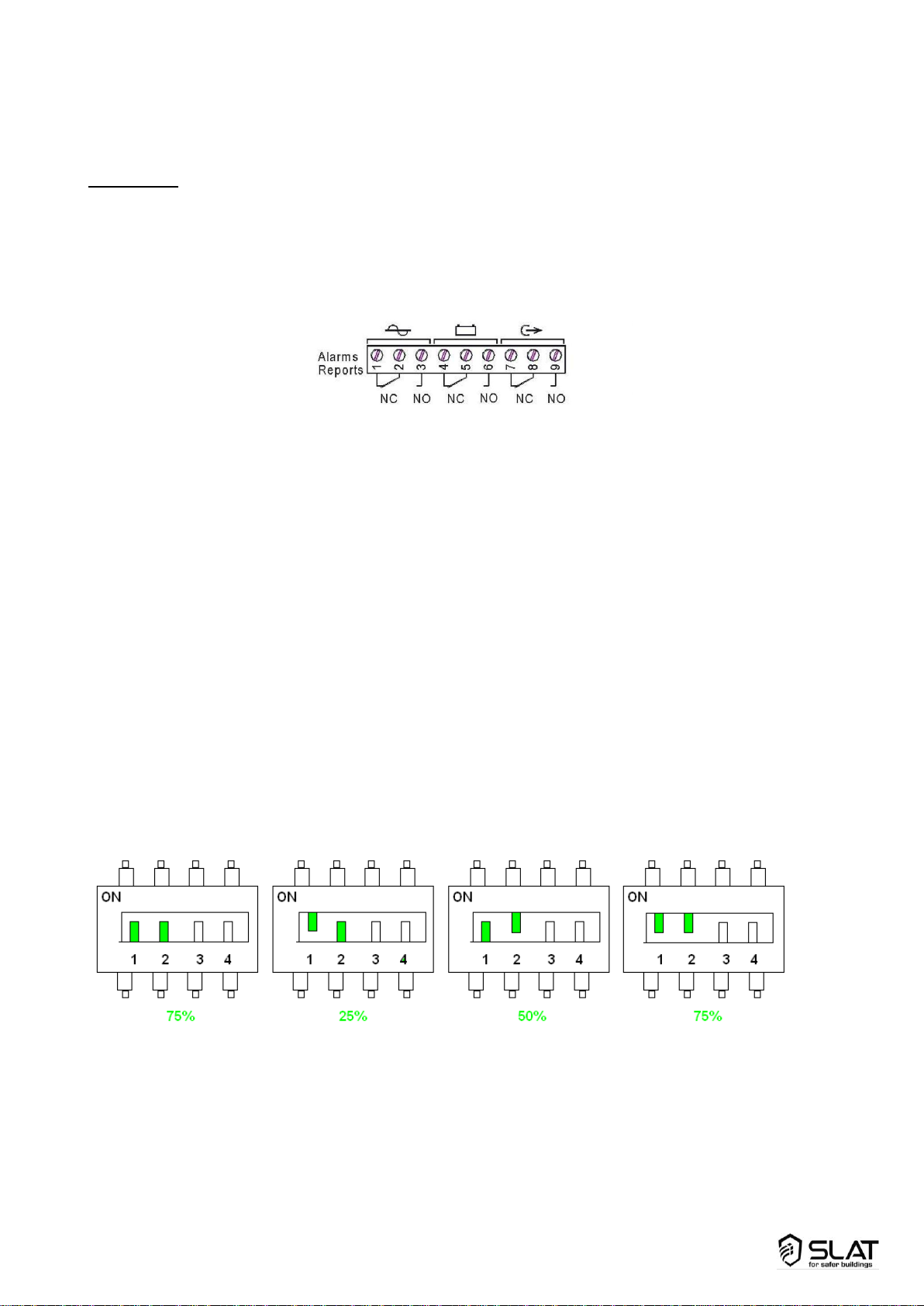

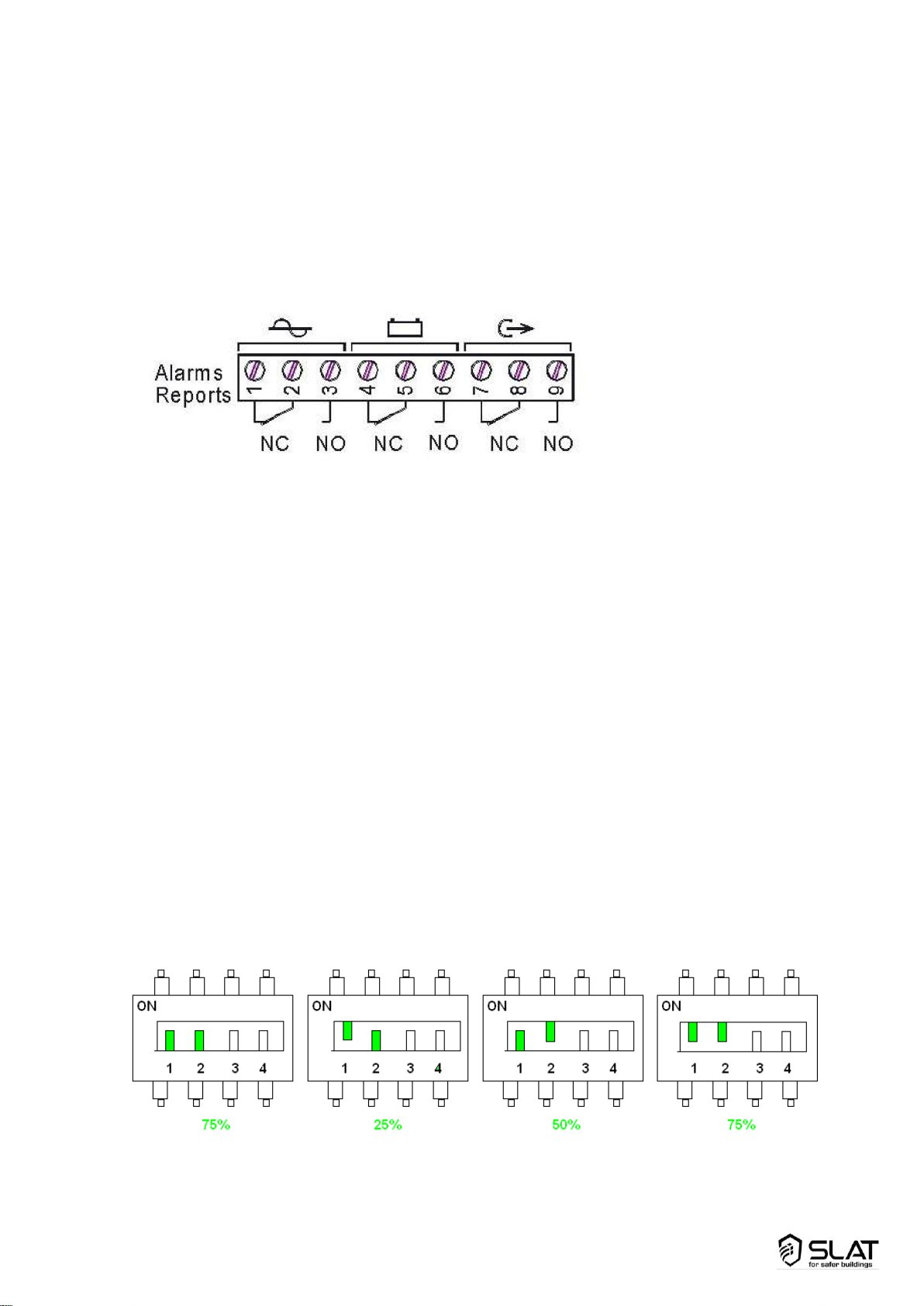

6.2 Communication
Les 3 défauts (secteur, batterie, sortie) sont regroupés 3 contacts secs RTC (sécurité positive).
Contact sec : 1A @ 24Vdc, 0.3A @125Vac
6.3 Protections
Contre les inversions polarités batterie avant et après mise sous tension.
Contre les surtensions au secondaire par transil (dérégulation ou erreur de branchement) et par coupure avec
redémarrage cyclique si tension de sortie >28.8V+/-3%.
Contre les erreurs de branchement batterie :
- si à la mise sous-tension, la tension batterie est >30V+/-3%, la batterie n’est pas connectée.
- si à la mise sous-tension, la tension batterie est < 14V+/-3%, la batterie n’est pas connectée.
Contre les surintensités et court-circuits au secondaire.
Contre les court-circuits internes au produit par fusible primaire.
Contre les surtensions au primaire (d’origine atmosphérique ou industriel).
6.4 Coupure Tension Basse
Le seuil de coupure est de 21.6V+/-3%.
L’élément effectuant la coupure est positionné dans le +.
6.5 Limitation courant batterie
La limitation courant batterie est ajustable par le client en fonction de la capacité batterie afin de garantir une
recharge entre 0.1 et 0.3C préconisée par les constructeurs. Les seuils sont de 25, 50 et 75% du courant
nominal. La sélection se fait par 2 microswitches. Par défaut, le courant de charge vaut 75% du courant nominal.
Figure 2 : position des microswitches 1 et 2 pour limitation du courant batterie
6.6 Compensation en température
Un système de compensation de la tension batterie permet de maintenir les caractéristiques de charge dans les
limites de spécifications du constructeur batteries sur toute la plage de température d’utilisation.
Une sonde placée au plus près des batteries permet la mesure de la température de celles-ci.
Les valeurs de tension en fonction de la température sont :

9
T° (°C)
-20
-10
0
10
20
25
30
40
50
60
Tension Batterie (V)
28.27
28.27
28.27
27.74
27.38
27.20
26.98
26.66
26.40
26.17
6.7 Capacités batteries
Tension chargeur (V)
24
24
Calibre chargeur (A)
2
3
Courant de charge batterie (A) max
1,5
2,25
Capacité minimum (Ah) –1.75V
7
7
Capacité maximum (Ah) –1.75V
26
38
6.8 Spécification des courants Imax a suivant les normes EN54-4 et EN12101-10
Imax a est le courant de sortie maximal spécifié qui peut être fourni en continu tout en assurant la recharge de la
batterie.
La norme 12101-10 §6.2.2 stipule que « à la fin de la période d’autonomie maximale fournissant le courant de veille
maximal Imax a, la batterie doit être capable de fournir le courant maximal de courte durée Imax b pendant une durée
de 180s avec la tension de sortie comprise dans la plage spécifiée par le fabricant », et précise les autonomies
maximales requises. Les valeurs spécifiées pour Imax a peuvent donc différer selon la norme à respecter.
Les tableaux ci-dessous indiquent les valeurs spécifiées de Imax a :
Chargeur 2A
Imax a spécifié
Capacité batterie
7Ah
12Ah
17Ah
24Ah
26Ah
38Ah
EN54-4
1,61 A
1,36 A
1,11 A
0,76 A
0,66 A
0,06 A
12101-10
(§6.2.2)
4h
1,05 A
1,36 A
30h
0,11 A
0,25 A
0,41 A
0,63 A
0,66 A
72h
0,02 A
0,08 A
0,15 A
0,24 A
0,26 A
Chargeur 3A
Imax a spécifié
Capacité batterie
7Ah
12Ah
17Ah
24Ah
26Ah
38Ah
EN54-4
2,61 A
2,36 A
2,11 A
1,76 A
1,66 A
1,06 A
12101-10
(§6.2.2)
4h
0,87 A
1,92 A
2,11 A
30h
0,08 A
0,22 A
0,37 A
0,58 A
0,64 A
1,02 A
72h
0,01 A
0,07 A
0,13 A
0,22 A
0,25 A
0,40 A
Pour déterminer l’alimentation et la batterie adaptées à votre installation, vous pouvez consulter notre site internet.
7 Maintenance
Pour que votre produit vous rende un service maximal et durable, il est vivement conseillé de le maintenir dans un état
de propreté et de veiller à avoir une installation dans un endroit sec et ventilé. Nous ne serions en aucun cas
responsables des dommages liés à une mauvaise utilisation ou à un défaut d’entretien de ce matériel.
AVERTISSEMENT
Le remplacement de la batterie par une batterie de type incorrect peut engendrer un risque d’explosion.
Les batteries usagées doivent être mises au rebut conformément aux obligations de recyclage des matériaux.

10
8 Protections et fusibles
Désignation
2A
3A
Fusible primaire
F1
5x20 T3,15A
5x20 T3,15A
Fusible Util 1
F8
5x20 T3.15A
5x20 T3.15A
Fusible Util 2
F7
5x20 T3.15A
5x20 T3.15A
Fusible batterie
FBat
4A, 30V
Réarmable
automatiquement
4A, 30V
Réarmable
automatiquement
9 Procédure de dépannage
Si l’AESI ne délivre pas de tension
Vérifier la présence secteur sur le bornier secteur
Vérifier les fusibles
Vérifier la valeur de la tension sur les bornes util 1et/ou util 2
La tension sur les câbles batterie doit être identique à celle de l’utilisation
Vérifier que chaque batterie de 12Vcc présente une tension égale voir supérieure à 11,5Vcc
Répéter la mesure après avoir débranché l’utilisation et la batterie.
Recontrôler la signalisation des voyants (cf chapitre 5)
Si toutes les étapes sont validées vérifier la compatibilité de votre utilisation
Si la batterie ne prend pas le relais après un défaut secteur
Contrôler la tension aux bornes de la batterie
Contrôler le fusible batterie
Contrôler la tension sur les bornes util 1 et/ou util2
Si les voyants ne sont pas allumés
Contrôler la présence secteur sur le bornier secteur
Contrôler le raccordement batterie (et le fusible batterie)
Contrôler la bonne connexion de la nappe
Contrôler la tension sur les bornes util 1 et/ou util2
Pour une assistance technique complémentaire, contactez la hot line SLAT
+ 33 (0) 4 78 66 63 70
Pour vos demandes de retour, connectez-vous sur notre site internet :
http://www.slat.fr/support/rma/demandez-votre-numero-rma/
ou contactez le SAV SLAT afin d ‘obtenir un numéro RMA (retour de marchandise autorisé).
Sans numéro RMA votre retour ne sera pas accepté.

Code : 180120013Ha - NDU : NOT120011Ha
Edition : 1016
NOTICE D'UTILISATION P 3
OPERATING INSTRUCTIONS P 13
BEDIENUNGSANLEITUNG S 23
OPERATING INSTRUCTIONS
AESI
EN 54-4 A1/A2
EN 12101-10
50W - 75W

12
Table of contents
10 OPERATING INSTRUCTIONS.................................................................................................13
11 General information................................................................................................................14
11.1 Correspondence table ........................................................................................................................................14
11.2 Environmental specifications ..............................................................................................................................14
11.3 Electrical Characteristics ....................................................................................................................................14
12 Installation of your equipment...............................................................................................15
12.1 Models, and sizes (LxHxD mm)..........................................................................................................................15
12.2 Mechanical characteristics..................................................................................................................................15
12.3 Battery.................................................................................................................................................................15
12.4 Mains input..........................................................................................................................................................15
13 Connections.............................................................................................................................16
13.1 Connection diagram............................................................................................................................................16
13.2 Connections and connectors capability..............................................................................................................16
14 Commissioning .......................................................................................................................17
15 AESI operation.........................................................................................................................17
15.1 Monitoring and warnings.....................................................................................................................................17
15.2 Communication...................................................................................................................................................18
15.3 Protections..........................................................................................................................................................18
15.4 Battery low voltage disconnection ......................................................................................................................18
15.5 Battery current limitation.....................................................................................................................................18
15.6 Temperature compensation................................................................................................................................19
15.7 Battery capacity ..................................................................................................................................................19
15.8 Specified values of Imax a according to EN12101-10 and EN54-4.......................................................................19
16 Maintenance.............................................................................................................................20
17 Fuses........................................................................................................................................20
18 Troubleshooting procedure....................................................................................................20

13
10 OPERATING INSTRUCTIONS
Congratulations,
You have just acquired an AESI emergency power supply by SLAT, and we thank you for your choice.
This manual includes instructions for the installation, commissioning and maintenance of this equipment.
In order for the equipment to work properly, we recommend that these instructions be followed very carefully.
Safety precautions
This equipment is designed to be connected to the 115V or 230V public distribution network.
To avoid any risk of electric shock, all INTERVENTIONS must be carried out with the equipment SWITCHED OFF.
One easily accessible disconnect must be installed for this purpose outside the material.
Interventions with the equipment switched on are authorized only when it is impossible to switch the equipment off. The
operation must only be performed by qualified personnel.
Standards, directives and protection of the environment and public health
All products of the AESI range are compliant with LV and EMC directives (immunity and emission). They are compliant with
standards:
EN 60950-1 (2006) + A11 (2009) + A1 (2010) + A12 (2011) + A2 (2013) (TBTS class)
EN 61000-6-1(2007), EN 61000-6-2 (2005), EN 61000-6-3 (2007), EN 61000-6-4 (2007) + A1 (2011)
EN 50130-4 (2011),
EN 55022 (2006)+ A1 (2007) class B
UL1950 for components.
They are also certified compliant with the following trade standards:
EN 54-4 (1997) + A1 (2002) + A2 (2006) : Fire detection and fire alarm systems. Part 4: power supply equipment.
EN 12101-10 class A (2005): Smoke and heat control systems. Part 10: power supplies
VdS 2593 (2002) : Elektrische Energieversorgungseinrichtungen für natürliche RWA, Anforderungen und Prüfmethoden
VdS 2541 (1996) : Energieversorgungseinrichtungen Anforderungen und Prüfmethoden
The DoP numbers and CE marking years are available on APPENDIX.
SLAT is ISO 14001 certified since 2008.
SLAT manufactures all its products in accordance with RoHS and WEEE environmental directives.
SLAT recycles its products at the end of their service life through its recycling programme.
Warranty
Our warranty is three years from the date of delivery (ex-works). It is strictly limited to reimbursement or replacement (at
our discretion and without compensation of any sort) of parts recognised as faulty by our services, following return of the
product to our premises at the buyer's expense. The replacement or repair of equipment is possible only on our premises.
In order to allow our customers to benefit from the latest technical improvements, SLAT reserves the right to make all
necessary modifications to its products. The battery is not included in the warranty.
0786

14
11 General information
11.1 Correspondence table
50W
75W
24V
2A
3A
The currents (In) shown are at rated output power.
11.2 Environmental specifications
Operating temperature: - 10°C à + 40°C
Operating maximum altitude: 2000m
Storage temperature: -25 à + 85°C.
Operating relative humidity: from 20 to 95%.
Life time: 200 000 h @ 25°C (mains nominal @ 75% load housed)
Pollution degree: II (according EN 60950)
Overvoltage category: II (according EN 60950)
Environment class: 1 (according to EN 12101-10)
III (according to VdS 2593)
11.3 Electrical Characteristics
11.3.1 Mains input
-Single AC voltage: 115V - 240V
-Frequency: 50 - 60Hz.
-Class I.
-Groundings: TT, TN, IT.
-Double pole breaker C curve rated current between 2A and 10A to provide upstream.
24V
50W
75W
Primary current @ 99V
0.98A
1.50A
Primary current @ 195V
0.52A
0.78A
11.3.2 Sortie
Nominal voltage
24V
Output current In max.
2A
3A
Floating voltage (Un) at half load and
25°C
27.2V+/-0.5%
Current limitation –short circuit
current
From In to In+15% for an output voltage > 50% Un.
Battery discharge current with no
mains and no load
38,5mA @ 24V
HF peak-to-peak ripple (20MHz-50)
< 4% Un
BF rms ripple
< 0.2% Un
Static and dynamic regulation
characteristics
< 5% Un for total added mains and load variations (from 10 to 90%)
Switching time
0s
The AESI version can function without load current
Imin = 0
The output current In max. can be used on a single outlet or distributed among
all outlets.
In max.
Maximum specified output current that can be supplied continuously while
charging the battery.
See § 15.8
Maximum specified output current greater than I max a, that can be supplied for
a short period of time during which battery charging is not required.
I max b = In max.

15
11.3.3 Efficiency
24V
2A
3A
@ 20% load
81,3 %
84,6 %
@ 75% load
89,1 %
90,4 %
@ 100% load
90,1 %
90,9 %
12 Installation of your equipment
12.1 Models, and sizes (LxHxD mm)
Model
2A
3A
C24
24V 2A C24
24V 3A C24
C38
24V 2A C38
24V 3A C38
C85
-
24V 3A C85
12.2 Mechanical characteristics
Housings:
Model
Lenght
Height
Depth
Weight
IP
C24
322mm
248mm
126mm
2.5kg
30
C38
350mm
289mm
189mm
5.8kg
31
C85
408mm
408mm
224mm
9.2kg
31
Front foil:
A front foil is glued on the front panel
Warning information is done by pictograms.*
* Pictograms details p 16
12.3 Battery
A battery integration drawing and wiring schematic is available on APPENDIX.
* Capacities of batteries to be associated are listed in Table Capacity Battery on page 19.
12.4 Mains input
Use a double pole circuit breaker curve D (size 2A) to connect power supply to the main.
C38 - C85
C24 –C38 –C85: wall mounting via 3 or 4 screws
** photos are not contractual
C24

16
13 Connections
13.1 Connection diagram
F8F7F1
User 2
Output User 1 Output Battery
Output
Mains
L N + - + - + -
FBat
13.2 Connections and connectors capability
Every connector is pluggable. Silkscreen is located on the moving plug.
Mains
1x3pts / 0.5 –2.5 mm²
User output
1x2pts / 0.5 –2.5 mm²
Battery output
1x2pts / 0.5 –2.5 mm²
Alarm reports
1x9pts / 0.5 –1.5 mm²
Moving plugs details:
Mains:
Outputs:
Communication:
1
2
3
4
5
6
7
8
9
R 1
C1
T1
R 2
C2
T2
R 3
C3
T3
Mains : W1 Battery : W2 Output: W3
* * The cable tie included with all the products allows the mains cable to be secured to the mains terminal strip.
Important: the openings provided in the cabinet must be used. Do not create additional openings as doing
so may cause the device to malfunction and voids the warranty.
Except locations on C38 and C85

17
14 Commissioning
Open the main breaker before connecting
The earth have to be connect to the board for security reason.
Connect the battery wires to the terminal strip, but do not connect the battery terminals.
After the electrical connections are made (mains, loads and batteries).
1. Close the upstream mains circuit-breaker.
2. Check the load output voltage. The LED on the motherboard turns red.
3. Connect the battery terminals.
4. Check that the LED confirming correct motherboard operation is illuminated:
all OK: green,
any fault: red
5. Connect the ground wire and the wire ribbon (if equipped).
6. Close the cover.
Your equipment is in operation when the 3 green LEDs, ( mains, battery and charger, are illuminated)
15 AESI operation
15.1 Monitoring and warnings
Monitoring
Mains fault (main supply):
If there is no mains.
Charger fault:
-If there is no voltage on user output 1.
-If there is no voltage on user output 2.
-If output voltages are low (overloaded product).
-If mains fuse is blown / there is no mains fuse.
-If the product is out of order.
Battery fault (auxiliary supply):
-If there is no battery (a test will performed every 30s during the first 20min after switch on and every 15min
(maximum time interval) then after. In case a fault is detected, another test will be performed every 30s until
20min have passed from fault end.
-If battery voltage < 1.85V/elt+/-3%.
-If internal impedance is too high (a tests will be performed every 4h (maximum time interval) on a loaded
battery). Limit values are:
2A
3A
24V
0.65
0.65
Warnings
Housing version:
3 lights indicate these 3 faults.
Yellow led warning if fault, green if not.
Figure 1: Leds board in case of mains fault
Yellow
Green
Green

18
On motherboard:
A led let the user check the product state before the housing is closed (leds board unplugged) or when there is no
leds board. Leds warnings are as followed:
oEverything OK: green
oFaults: orange
ATTENTION: If the cover is removed, a sticker near the LEDs indicates their function. It shows 4 lights. The last
one labelled “NOT USED” is not operating. It has no function.
15.2 Communication
The 3 faults (mains, battery, output) are reported on 3 dry contacts NC NO (positive security).
Dry contact: 1A @ 24Vdc, 0.3A @ 125 Vac
15.3 Protections
Against battery polarity inversion before and after switch on.
Against secondary overvoltages thanks to transil diode (regulation troubles or connections mistakes) and auto-
recovery when output voltage > 2.4V/elt
Against battery wiring error
oIf battery voltage > 2.5V/elt +/-3%, the battery is not connected
oIf battery voltage < 1.17V/elt +/-3%, the battery is not connected
Against secondary overcurrent and short-circuits.
Against internal short-circuits thanks to primary fuse.
Against primary overvoltages (due to atmospheric or industrial causes).
15.4 Battery low voltage disconnection
The threshold is 21.6V+/-3%.
The relay is located on +.
15.5 Battery current limitation
The battery current limitation is user adjustable according to the battery capacity, in order to ensure a battery
reloading between 0.1C and 0.3C as advised by the manufacturer. The thresholds are 25%, 50% and 75% of the
nominal current. Selection is made by 2 microswitches. The charging current default value is set at 75% of the
nominal current.
Figure 2: configuring battery current limitation using microswitches 1 & 2

19
15.6 Temperature compensation
Thanks to a battery voltage compensation system, the load characteristics can be maintained within the
specifications limits provided by the battery manufacturer, thus under the all range of temperature use.
The temperature is measured by sensors placed as close as possible to the battery.
Voltage values versus temperature values are:
T (°C)
-20
-10
0
10
20
25
30
40
50
60
Battery Voltage (V)
28.27
28.27
28.27
27.74
27.38
27.20
26.98
26.66
26.40
26.17
15.7 Battery capacity
Charger voltage (V)
24
24
Charger current (A)
2
3
Maximum battery charging current (A)
1,5
2,25
Minimum capacity (Ah) –1.75V
7
7
Maximum capacity (Ah) –1.75V
26
38
15.8 Specified values of Imax a according to EN12101-10 and EN54-4
Imax a is the maximum specified output current that can be supplied continuously while charging the battery.
The standard EN12101-10 §6.2.2 stipulates that “after the end of the maximum backup duration at the maximum
rest current Imax a, the battery must be able to provide the maximum short time current Imax b within 180s, the output
voltage staying within the voltage range specified by the manufacturer”, and specifies the maximum required
backup durations. For this reason, the specified values for Imax a may vary according to the standard to comply
with.
The specified values of Imax a are shown in the next tables:
Supply 2A
Specified Imax a
Battery capacity
7Ah
12Ah
17Ah
24Ah
26Ah
38Ah
EN54-4
1,61 A
1,36 A
1,11 A
0,76 A
0,66 A
0,06 A
12101-10
(§6.2.2)
4h
1,05 A
1,36 A
30h
0,11 A
0,25 A
0,41 A
0,63 A
0,66 A
72h
0,02 A
0,08 A
0,15 A
0,24 A
0,26 A
Supply 3A
Specified Imax a
Battery capacity
7Ah
12Ah
17Ah
24Ah
26Ah
38Ah
EN54-4
2,61 A
2,36 A
2,11 A
1,76 A
1,66 A
1,06 A
12101-10
(§6.2.2)
4h
0,87 A
1,92 A
2,11 A
30h
0,08 A
0,22 A
0,37 A
0,58 A
0,64 A
1,02 A
72h
0,01 A
0,07 A
0,13 A
0,22 A
0,25 A
0,40 A
In order to determine the suitable power supply and batteries, please refer to our web site.

20
16 Maintenance
In order to ensure maximal and durable service, we strongly recommend that your product be maintained clean
and ensure that it is installed in a dry and ventilated location. We shall in no case be liable for damages associated
with improper use or incorrect maintenance of the equipment.
WARNING
Replacing the battery with a battery of incorrect type may result in an explosion hazard.
Used batteries must be disposed of in compliance with recycling requirements.
17 Fuses
Ref.
2A
3A
Primary fuse
F1
5x20 T3,15A
5x20 T3,15A
User 1 fuse
F8
5x20 T3.15A
5x20 T3.15A
User 2 fuse
F7
5x20 T3.15A
5x20 T3.15A
Battery fuse
FBat
4A, 30V
Automatically
resettable
4A, 30V
Automatically
resettable
18 Troubleshooting procedure
If the AESI does not deliver voltage
Check mains presence on the mains terminal strip
Check the fuses
Check the voltage value on terminals load1 and/or load2
The voltage on the battery cables must be identical to that of the load
Check that each 12 Vdc battery has a voltage greater than or equal to 11.5 Vdc
Repeat the measurement after having disconnected the load and the battery
Recheck the signalling of the indicator lights (see chapter 14)
If all the steps are validated, check the compatibility of your load
If the battery does not take over after a mains fault
Check the voltage on the battery terminals
Check the battery fuse
Check the voltage on terminals load1 and/or load2
If the indicator lights are not illuminated
Check mains presence on the mains terminal strip
Check the battery connection (and the battery fuse)
Check that the wire ribbon is properly connected
Check the voltage on terminals load1 and/or load2
For additional technical assistance, contact the SLAT hotline
+ 33 (0) 4 78 66 63 70
For return requests, visit our website:
http://en.slat.fr/support-2/rma-customer-service/request-an-rma-number/
or contact SLAT After-Sales Service to obtain an RMA (Return Material Authorisation) number.
Returns are not accepted without an RMA number.
