SOLAC CVG9700 User manual

Solac is a registered Trade Mark
INSTRUCCIONES DE USO
INSTRUCTIONS FOR USE
MODE D’EMPLOI
GEBRAUCHSANLEITUNG
INSTRUÇÕES DE USO
ISTRUZIONI PER L’USO
GEBRUIKSAANWIJZING
NÁVOD K POUZITÍ
INSTRUKCJA OBSUGI
NÁVOD NA POUŽITIE
HASNÁLATI UTASÍTÁS
  
UPUTE ZA UPOTREBU
INSTRUCIUNI DE UTILIZARE
MOD.CVG9700
04/10
CENTRO DE PLANCHADO COMPACTO
COMPACT VAPOR GENERATOR
CENTRALE DE REPASSAGE COMPACTEC
KOMPAKT-BÜGEL-STATION
CENTRO DE PASSAR COMPACTO
CENTRO DI STIRATURA COMPATTO
COMPACTE STRIJKINRICHTING
ŽEHLÍCÍ CENTRUM COMPACT
ELAZKO KOMPAKTOWE
KOMPAKTNÝ ŽEHLIACI STROJ
HASZNALATI ÚTMUTATÓ
  !"#
KOMPAKTNI SUSTAV ZA GLA$ANJE
EVOLUTION COMPACT IRONING CENTRE
BOOKCVG9700.book Page 1 Friday, April 16, 2010 3:19 PM

BOOKCVG9700.book Page 3 Friday, April 16, 2010 3:19 PM

BOOKCVG9700.book Page 4 Friday, April 16, 2010 3:19 PM

ATENCIÓN 5
es
Gracias por haber elegido el Centro de Planchado Compacto de Solac.
ATENCIÓN
• Antes de utilizar su Centro de Planchado Compacto de ahora en adelante CVG , retire
todas las bolsas de papel o plástico, láminas plásticas, cartones y pegatinas eventuales
que se encuentran dentro o fuera del aparato que sirvieron como protección de transporte
o promoción de venta. Retire el protector de suela antes de utilizar su CVG.
• Lea estas instrucciones antes de poner su aparato en funcionamiento.
• Este manual es parte integrante del producto. Consérvelo en un lugar seguro para
futuras consultas.
• No lo conecte sin comprobar que el voltaje del aparato y el de su casa coinciden.
• Tenga cuidado de que el cable no toque las partes calientes del aparato.
• Verifique que la base del enchufe dispone de una toma de tierra adecuada.
• Si Vd. plancha con vapor, remítase al apartado “PLANCHADO CON VAPOR” en la página 8.
• Para llenar su Centro de Planchado Compacto (CVG) o rellenarlo durante el
planchado, siga las instrucciones indicadas en el apartado “RELLENADO DE AGUA”
en la página 9, desconectándolo de la red y usando el vaso que lo acompaña.
• No conecte su CVG sin agua en el depósito podrían producirse daños irreparables en
el sistema.
• El aparato puede desprender un ligero humo y olor a plástico durante los primeros
minutos de funcionamiento. Es algo normal, desaparecerá rápidamente.
• No proyecte el vapor “vertical” sobre una prenda colgada en el armario o puesta en una
persona. El planchado vertical debe hacerse con la prenda sobre un colgador y aislada
de otras prendas, elementos o personas.
• Se debe utilizar el CVG sobre una superficie de planchado estable.
• Al término del planchado vacíe siempre el agua del depósito. Y si desea vaciarlo
durante el planchado, desconecte también previamente el aparato de la red.
• Mantenga el CVG en posición vertical cuando lo guarde, siempre apoyado sobre la
talonera del mismo, sobre una superficie estable.
• Para desconectar el CVG no tire del cable de alimentación, hágalo de la clavija.
• Si el cable de alimentación está dañado, para evitar peligros, debe de ser sustituido en
un S.A.T. (Servicio de Asistencia Técnica) autorizado por el fabricante, ya que son
necesarias herramientas especiales.
• El CVG no debería ser usado si se ha caído o si tiene alguna rotura o fuga en el
depósito del agua. Si observa alguno de estos problemas lleve el CVG a un S.A.T.
autorizado por el fabricante.
• No deje el aparato en funcionamiento sin vigilancia.
• Los niños deberían ser supervisados para asegurar que no juegan con el aparato.
• Este aparato no está destinado para ser utilizado por personas (incluidos niños) cuyas
capacidades físicas, sensoriales o mentales estén reducidas, o carezcan de
experiencia o conocimiento, salvo si han tenido supervisión o instrucciones relativas al
uso del aparato por una persona responsable de su seguridad.
q¡¡ATENCIÓN!! Cuando desee desprenderse del aparato, NUNCA lo deposite en la
basura, sino que acuda al PUNTO LIMPIO o de recogida de residuos más cercano
a su domicilio, para su posterior tratamiento. De esta manera, está contribuyendo
al cuidado del medio ambiente.
. ESPAÑOL
BOOKCVG9700.book Page 5 Friday, April 16, 2010 3:19 PM

6COMPONENTES PRINCIPALES Y ACCESORIOS
Antes de deshacerse de su aparato usado deberá inutilizarlo de modo visible,
encargándose de su evacuación de conformidad a las leyes nacionales vigentes.
Solicite información detallada a este respecto a su Distribuidor, Ayuntamiento o
Administración local.
COMPONENTES PRINCIPALES Y ACCESORIOS
ANTES DE EMPEZAR A PLANCHAR
,Asegúrese que ha retirado el protector de suela antes de comenzar a planchar.
1 Con su CVG desconectado de la red eléctrica, abra la tapa del orificio de llenado (1)
girándola hacia arriba (fig 1).
,Debido a los altos niveles de dureza del agua de la red en la mayoría de las zonas,
Solac recomienda utilizar siempre agua destilada o desmineralizada para
planchar. De esta forma, usted garantizará que su CVG se mantenga en condiciones
óptimas durante un mayor período de tiempo. Si por determinadas circunstancias no
puede localizar agua destilada, asegúrese de utilizar un agua pobre en minerales
(blanda).
,No utilice agentes descalcificantes o productos anticalcáreos en el depósito de
agua. Tampoco utilice aguas perfumadas o de planchado. Estos productos
dañan el interior del sistema de generación de vapor.
2 Llene el depósito sin rebasar el nivel máximo con ayuda del vaso que se adjunta (8) y
manteniendo el CVG en posición vertical. Una vez lleno el depósito cierre la tapa (1).
nMantenga la tapa del orificio de llenado (1) cerrada durante el funcionamiento.
3 Compruebe si la prenda a planchar tiene alguna etiqueta con indicación de la
temperatura de planchado.
)Recomendamos clasifique las prendas en función de la temperatura que requieran
para su planchado y empiece por las prendas que se planchen con la temperatura más
baja (•).
,NOTA: Planchar prendas delicadas con una temperatura superior a la necesaria,
perjudica al tejido y provoca la adherencia de residuos quemados a la suela.
,Si tiene dudas sobre la temperatura a utilizar sobre una determinada prenda, realice
una prueba sobre una parte no visible de la misma, comenzando primero con las
temperaturas más bajas.
1 Tapa de orificio de llenado de agua
2 Depósito del agua
3 Selector temperatura con indicador luminoso
4Asa
5
Pulsador vapor con indicador luminoso (35 g/min)
6 Pulsador vapor con indicador luminoso (60 g/min)
7 Pies antideslizantes
8Vaso
Indicador luminoso temperatura
Punto temperatura (MAX)
Punto temperatura (•••)
Punto temperatura (••)
Punto temperatura (• ECO)
Indicadores luminosos vapor
Caudal vapor medio
Caudal vapor máximo
SEDA, LANA, FIBRAS SINTÉTICAS, temperatura mínima (•)
POLIÉSTER, temperatura media (••)
ALGODÓN, temperatura alta (•••)
LINO, temperatura MAX
BOOKCVG9700.book Page 6 Friday, April 16, 2010 3:19 PM

FUNCIONAMIENTO 7
es
FUNCIONAMIENTO
Este aparato ha sido diseñado exclusivamente para planchar ropa. No lo emplee para otros usos.
nSi el aparato está caliente, manipúlelo con precaución y no toque la suela metálica.
nNunca deje el CVG con la suela caliente en posición horizontal. Colóquelo en posición
vertical en los momentos en los que no esté planchando.
1 Extienda el cable completamente y enchufe la clavija a la red.
Ponga el CVG en posición vertical.
2 Gire el selector de temperatura desde la posición de desconexión OFF hasta la
posición deseada (ver “SELECCIÓN DE TEMPERATURA” ).
3 Seleccione, si lo desea, planchado con vapor (ver “SELECCIÓN DE VAPOR”).
4 Coja el CVG por el asa y deslice la suela sobre la prenda a planchar.
5 Para desconectar el CVG coloque de nuevo el selector de temperatura (3) en la
posición OFF.
SELECCIÓN DE TEMPERATURA
El CVG tiene 4 posiciones de temperatura entre las que podrá seleccionar girando el
selector (3).
1 Gire el selector de temperatura (3) hasta colocarlo en el nivel de temperatura deseado
.
Punto ()
Punto (••)
Punto (•••)
Punto (MAX)
,Al pasar el selector de temperatura (3) de la posición OFF a cualquier otra posición de
temperatura, se iluminarán durante unos segundos los tres indicadores luminosos y
sonará un pitido.

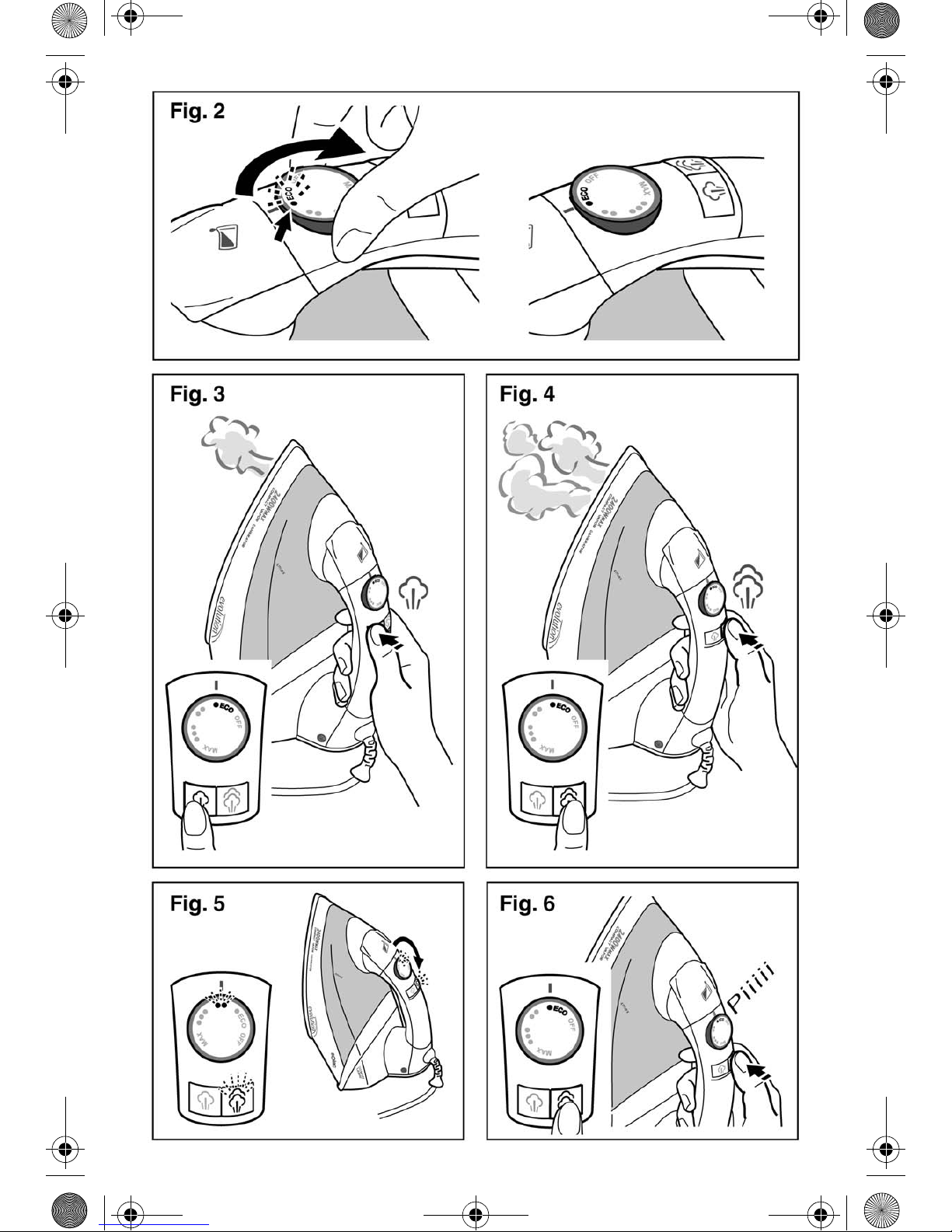

,El indicador de temperatura parpadeará hasta alcanzar la temperatura seleccionada.
Una vez alcanzada la temperatura de trabajo, el indicador se quedará iluminado de
forma permanente (fig. 2).
SELECCIÓN DE VAPOR
El CVG tiene dos posiciones de vapor; vapor medio (35 gr/min) y vapor máximo (60 gr/min).
Para seleccionar el nivel de vapor deseado:
1 Pulse el pulsador (5) para seleccionar vapor medio (fig. 3) o el pulsador (6) para vapor
máximo. (fig. 4).
,Si se selecciona la función vapor sin haberse alcanzado la temperatura seleccionada,
el indicador luminoso del pulsador de vapor seleccionado (medio o máximo )
parpadeará hasta que se alcance la temperatura de trabajo (fig. 5).
Una vez alcanzada la temperatura, dejarán de parpadear simultáneamente el
indicador luminoso de temperatura seleccionada , ••, ••• ó MAX y el indicador
luminoso del pulsador de vapor seleccionado (medio o máximo ).
2 Para interrumpir la salida del vapor, presione de nuevo el pulsador de vapor activado.
Sonará un pitido, se apagará el indicador luminoso correspondiente (medio o
máximo ), y el vapor dejará de salir automáticamente (fig. 6).
BOOKCVG9700.book Page 7 Friday, April 16, 2010 3:19 PM

8RECOMENDACIONES DE PLANCHADO
Sensor de presencia
El CVG cuenta con un sensor de presencia que interrumpe la salida de vapor de forma
instantánea al detectar la falta de contacto en el asa. Con ello se consigue un menor
consumo energético así como una mayor autonomía del depósito (menor consumo de
agua).
El caudal de vapor se restablece de nuevo automáticamente cogiendo el asa del CVG.
DESCONEXIÓN AUTOMÁTICA: AUTO - PAUSE
El CVG posee un sistema de desconexión automática.
Transcurridos 3 minutos desde la última vez que se utilizó, éste se desactiva de forma
automática. Esto significa que una vez que actúa el dispositivo, el CVG deja de calentar y
comienza a enfriarse.
,En ese momento sonará un pitido prolongado, se iluminarán momentáneamente los
tres indicadores luminosos. A continuación se mantendrá parpadeando el indicador
luminoso de temperatura seleccionada , ••, ••• ó MAX, indicando que el aparato
se ha desconectado.
)Para volverlo a activar, basta con cogerlo de nuevo por el asa. Sonará un pitido y el
CVG volverá a la posición de temperatura y vapor que tenía antes de la desconexión.
,Téngase en cuenta que el período transcurrido desde la desconexión hasta que se
vuelva a activar influirá en el tiempo que necesite el CVG para volver a recuperar la
temperatura seleccionada anteriormente.
RECOMENDACIONES DE PLANCHADO
PLANCHADO CON VAPOR
El funcionamiento de este modelo se asemeja a un centro de planchado profesional por lo
que permite planchar con vapor desde el
Punto sin goteo de agua.
,Le recomendamos primero planchar con vapor y repasar en seco para deshumedecer
la ropa y obtener los resultados de un planchado profesional.
PLANCHADO ECONÓMICO
Para un uso más eficiente y un menor consumo energético, SOLAC recomienda la
posición de planchado ECO.
1 Gire el selector de temperatura (3) hasta colocarlo en el
Punto
2 Pulse una vez el pulsador medio (5) o máximo (6).
,La posibilidad de planchar con vapor a baja temperatura permite planchar una gran
cantidad de prendas sin necesidad de aumentar la temperatura de trabajo con el
consiguiente ahorro energético.
PLANCHADO VERTICAL
Permite eliminar arrugas de prendas delicadas sin necesidad de apoyarlas en la tabla de
planchado: chaquetas, abrigos, cortinas, prendas de ante, etc.
1 Coloque la prenda en un colgador, aislada de otras prendas, personas...
2 Seleccione la temperatura de planchado deseada con el selector de temperatura (3),
sitúe el CVG en posición vertical y pulse cualquiera de los dos pulsadores de vapor (5
ó 6).
,En el Punto (••) obtendrá un vapor más húmedo y visible que percibirá mejor, mientras
que en el Punto (•••) y (MAX) el vapor es más seco y aunque sigue manteniendo el
mismo caudal le será más difícil verlo.
BOOKCVG9700.book Page 8 Friday, April 16, 2010 3:19 PM

OTRAS FUNCIONALIDADES 9
es
RELLENADO DE AGUA
Si durante el planchado el depósito se queda sin agua, los tres indicadores luminosos
comenzarán a parpadear con una frecuencia de 1 segundo.
1 Desconecte el CVG, manténgalo en posición vertical y rellene el depósito con el vaso
(8) que lleva incorporado.
)Seque el CVG con un paño seco si se derramara parte del agua fuera del depósito.
)Si se llegase a quedar completamente sin agua con la función de vapor activada, se
oiría un ruido extraño procedente de la micro-bomba. Desactive la función vapor,
podría provocar daños en el sistema.
Desconecte el aparato y rellene el depósito de agua. Al volver a conectarlo, dicho ruido
desaparecerá.
OTRAS FUNCIONALIDADES
SISTEMA ANTICAL
El CVG incorpora un innovador sistema antical consistente en un filtro de resina que retiene
las sustancias calcáreas del agua, evitando que éstas lleguen a la cámara de vapor de la
suela dando como resultado un alargamiento de la vida del CVG. La existencia de este
sistema antical no implica que se puedan evitar los consejos sobre la dureza del agua
mencionadas en el apartado “ANTES DE EMPEZAR A PLANCHAR” .
LIMPIEZA Y CONSERVACIÓN
SUELA
1 Desconecte el aparato y deje que la suela se enfríe.
,Para la limpieza de la suela utilice productos ecológicos basados en arcillas.
PARTE EXTERIOR
1 Para limpiar la parte exterior de su CVG, utilice un paño humedecido con agua y jabón.
,No lo limpie con productos químicos abrasivos, ni disolventes ya que puede atacar
ciertas partes plásticas y / o eliminar algunas de las marcas y / o indicaciones.
2 Guarde su CVG en posición vertical, enrolle el cable alrededor de la talonera y fije el
cable con la presilla.
, A pesar de disponer en el cable de alimentación de un codo de 360º de giro, NUNCA
FUERCE dicho cable al enroscarlo alrededor del producto en la primera vuelta.
CONDICIONES DE GARANTÍA
• Solac no se responsabiliza de las averías de su aparato en caso que no cumpla las
especificaciones de las condiciones de garantía o falta de seguimiento de las
instrucciones de funcionamiento y mantenimiento que para cada aparato se incluyen
en el folleto de instrucciones.
• Las condiciones de garantía las puede encontrar en el folleto adjunto “World- Wide
Guarantee”.
•Le recordamos que los daños producidos por el efecto de la cal no están
cubiertos por la garantía.
BOOKCVG9700.book Page 9 Friday, April 16, 2010 3:19 PM

10 ATTENTION
Thank You for Choosing the Solac Compact Ironing Centre
ATTENTION
• Before using your CVG (Compact Vapor Generator), remove all the paper or plastic
bags, plastic sheets, cards and possible stickers that may be on the outside or inside
of the appliance that acted as handling protection or sales promotion material. Remove
the soleplate protector before using your CVG.
• Read these instructions before first using your appliance.
• This manual is an integral part of the product. Please safeguard it for future reference.
• Do not plug it in without checking that the voltage of the appliance is the same as your
home mains voltage.
• Take care that the cord does not touch the hot parts of the appliance.
• Check that the socket outlet has a suitable ground connection.
• If you steam iron, please refer to section “STEAM IRONING” on page 12.
• To fill your CVG or fill it while ironing, follow the instructions in the “FILLING WITH
WATER” section on page 13, unplugging it and using the beaker provided.
• Do not plug your CVG in without water in the tank as this may cause irreparable
damage to the system.
• The appliance may emit a little smoke and a plastic smell during the first few minutes
of use. This is normal and will disappear quickly.
• Do not spray “vertical” steam on a garment hanging in the wardrobe or on a person.
Vertical ironing must be done with the garment on a hanger and away from other
garments, elements or persons.
• The CVG should be used on a stable ironing surface.
• When you finish ironing, always empty the water from the tank. If you want to drain it
while ironing, always unplug the appliance from the mains first.
• Keep the CVG in an upright position during storage, leaning on its heel part, set on a
stable surface.
• To disconnect the CVG, never pull on the power cord, take out the plug.
• If the supply cord is damaged, it must be replaced by the manufacturer, one service
agent authorized by SOLAC or a similarly qualified person in order to avoid a hazard.
• The CVG should not be used if it has been dropped or has a crack or leak in the water
tank. If you observe any of these problems, take the CVG to a one service authorized
by SOLAC.
• Please never leave the CVG unattended while it is connected to the supply.
• Children must be supervised to ensure they do not play with the appliance.
• This appliance is not for use by persons (including children) whose physical, sensorial
or mental capacities are impaired, or who lack sufficient experience or knowledge,
unless they have been supervised or instructed in the use of the appliance by a person
responsible for their safety.
qIMPORTANT: When you want to dispose of the appliance, NEVER throw it in the
rubbish. Instead, go to your closest CLEAN POINT or waste collection centre for
subsequent treatment. In this way, you will be contributing to looking after the
environment. Before disposing of your used appliance, you should make it visibly
unserviceable and have it disposed of according to current national legislation. Ask
your Distributor, Town Council or Local Authority for detailed information.
. ENGLISH
BOOKCVG9700.book Page 10 Friday, April 16, 2010 3:19 PM

MAIN COMPONENTS AND ACCESSORIES 11
en
MAIN COMPONENTS AND ACCESSORIES
BEFORE STARTING TO IRON
,Make sure you have removed the soleplate protector before starting to iron.
1 With your CVG unplugged, open the filler cap turning it upwards (fig 1).
,Due to the high level of water hardness in most areas, Solac recommends that you
always use distilled or demineralised water for ironing. You will thus guarantee that
your CVG stays in perfect condition for as long as possible. If you cannot find distilled
water for any reason, be sure to use water that is low in minerals (soft).
,Do not put any type of scale remover solvents or products in the water tank. Do
not use perfumed or ironing water either. These products can damage the
interior of the steam generation system.
2 Fill the tank without exceeding the maximum level using the beaker provided (8) and
keeping the CVG upright. After the tank is full, close the cap (1).
nKeep the water-filling hole lid (1) closed during operation.
3 Check the garment to be ironed to see if it has a label that indicates the ironing temperature.
)We recommend that you classify garments by their required ironing temperature and
that you begin ironing with the garments that require the lowest temperature ( • ).
,NB: Ironing delicate garments with a temperature higher than necessary is harmful for
the fabric and causes burnt residue to get stuck to the soleplate.
,If you have any doubts about the temperature to use for a given garment, perform a
test on a part which won’t be seen, beginning with the lowest temperature settings.
OPERATION
This appliance has been designed exclusively for ironing clothes. Do not use it for other purposes.
nIf the appliance is hot, handle it carefully and do not touch the hotplate.
nNever leave the CVG with the hotplate in a horizontal position. Stand it upright when
you are not ironing.
1 Extend the cable fully and plug in the appliance. Stand the CVG upright.
2 Turn the temperature selector from the OFF position to the desired position (see
“TEMPERATURE SELECTION”).
3 If you wish, select ironing with steam (see “STEAM SELECTION”).
4 Take the CVG by the handle and move the hotplate over the garment to be ironed.
5 To switch off the CVG, turn the temperature selector (3) to the OFF position again.
1 Water filler hole cap
2 Water tank
3 Temperature selector with luminous indicator
4 Handle
5 Steam button with luminous indicator (35 g/min)
6 Steam button with luminous indicator (60 g/min)
7 Non-slip legs
8Beaker
Luminous temperature indicator
Temperature position (MAX)
Temperature position (•••)
Temperature position (••)
Temperature position (• ECO)
Luminous steam indicators
Medium steam flow
Maximum steam flow
SILK, WOOL, SYNTHETIC FIBRES, minimum temperature (•)
POLYESTER, medium temperature (••)
COTTON, max. temperature (•••)
LINEN, maximum temperature (MAX)
BOOKCVG9700.book Page 11 Friday, April 16, 2010 3:19 PM

12 IRONING RECOMMENDATIONS
TEMPERATURE SELECTION
The CVG has 4 temperature positions for you to choose between, by turning the selector (3).
1 Turn the temperature selector (3) to the desired temperature level.
, After turning the temperature selector (3) from the OFF position to any other temperature
position, the three luminous indicators will light up for a few seconds and a buzzer will sound.
, The temperature indicator will flicker until the temperature selected has been reached. Once
the working temperature has been reached, the indicator will light up continuously (fig. 2).
STEAM SELECTION
The CVG has two steam positions; medium steam (35 gr/min) and maximum steam (60 gr/
min). To select the desired steam level:
1 Press the button (5) to select medium steam (fig. 3) or the button (6) for maximum steam (fig. 4).
,If the steam function is selected without having reached the temperature selected, the
luminous indicator on the steam button selected (medium or maximum ) will
flicker until the working temperature is reached (fig. 5).
Once the temperature is reached, the luminous indicator of the temperature selected
, ••, ••• or MAX and the luminous indicator of the steam button selected (medium
or maximum ) will no longer flicker simultaneously.
2 To stop the emission of steam, press the steam button activated again. A buzzer will sound,
the corresponding luminous indicator will switch off (medium or maximum ) and
steam will no longer be emitted automatically (fig. 6).
Presence sensor
The CVG has a presence sensor which stops the emission of steam immediately after
detecting lack of contact on the handle. This ensures lower power consumption as well as
greater autonomy of the tank (lower water consumption).
The steam function switches back on automatically when taking hold of the CVG handle.
AUTOMATIC SWITCH OFF: AUTO - PAUSE
The CVG has an automatic switch off system.
It is switched off automatically 3 minutes after the last time it was used. This means that once
the device is activated, the CVG no longer heats up and begins to cool down.
,At that moment a prolonged buzzer will sound and the three indicators will momentarily
light up. The luminous indicator of the temperature selected , ••, ••• or MAX will
continue to flicker, indicating that the appliance has been switched off.
)To switch it on again, simply take hold of the handle. A buzzer will sound and the CVG
will return to the temperature and steam position selected before it was switched off.
,Remember that the period between being switched off and switched back on again will
affect the time that the CVG may need to regain the temperature selected previously.
IRONING RECOMMENDATIONS
STEAM IRONING
The operation of this model is similar to a professional iron so you can iron with a continuous
flow of steam from Position without any water dripping.
,We recommend you iron first with steam and then go over the clothes dry to remove
moisture and obtain results that are comparable to professional ironing.
ECONOMIC IRONING
For more efficient use and lower power consumption, SOLAC recommends the ECO ironing
position.
Position ( )
Position (••)
Position (•••)
Position (MAX)
BOOKCVG9700.book Page 12 Friday, April 16, 2010 3:19 PM

OTHER FUNCTIONS 13
en
1 Turn the temperature selector (3) to Position
2 Press the medium (5) or maximum button (6) once.
, The possibility of ironing with steam at a low temperature allows you to iron a large number of
garments without having to increase the working temperature, with the resulting energy saving.
VERTICAL IRONING
It enables you to remove creases from delicate garments without having to lay them on the
ironing board: jackets, coats, curtains, suede garments, etc.
1 Place the garment on a hanger, away from other garments, persons…
2 Select the desired ironing temperature with the temperature selector (3), stand the
CVG upright and press either of the two steam buttons (5 or 6).
,At Position (••) you will obtain a more humid visible steam which will be easier to see,
whereas at Position (•••) and (MAX) the steam is drier and, although the same flow is
maintained, will be less visible.
FILLING WITH WATER
If while ironing the tank runs out of water, the three luminous indicators will start to flicker at
a frequency of 1 second.
1 Switch off the CVG, keep it upright and fill the tank using the beaker (8) provided.
)Dry the CVG with a dry cloth if any of the water spills out of the tank.
)If the appliance were to run out of water completely with the steam selector activated,
you would hear a strange noise from the micro-pump. Switch off the steam selector to
prevent any damage to the system. Switch off the appliance and fill the water tank.
When switching it on again, this noise will disappear.
OTHER FUNCTIONS
ANTICALC SYSTEM
The CVG is fitted with an innovative anticalc system consisting of a resin filter, which retains the limy
substances in the water, preventing these from reaching the steam chamber in the soleplate and
thereby extending the life of your CVG. The existence of this anticalc system does not mean you can
ignore the advice on water hardness mentioned in the “BEFORE STARTING TO IRON” section.
CLEANING AND CONSERVATION
SOLE-PLATE
1 Unplug the iron and let it cool down.
,Use environment-friendly clay-based products to clean the sole-plate.
OUTSIDE
1 To clean the outside of your CVG, use a cloth moistened in soapy water.
,Do not clean with abrasive chemical products or solvents as it may attack certain plastic
parts and / or remove some of the marks and / or indications.
2 Store your CVG in the vertical position, wind the cord round the heel and secure it with the clip.
,Although the power cord is fitted with a 360º rotational elbow, NEVER FORCE
this cord when winding it around the appliance on the first turn.
WARRANTY CONDITIONS
• Solac accepts no liability for faults in your appliance in the event of noncompliance with
the specifications of the warranty conditions or failure to follow the operating or
maintenance directions included in the instruction brochure for every appliance.
• The warranty conditions may be found in the accompanying “World-Wide Guarantee” booklet.
• We remind you that the damage caused by the effects of scale is not covered by
the guarantee.
BOOKCVG9700.book Page 13 Friday, April 16, 2010 3:19 PM

14 ATTENTION
Nous vous remercions d’avoir choisi la Centrale de Repassage Compacte de Solac
ATTENTION
• Avant d’utiliser votre Centre de Repassage Compact , dorénavant CVG , veuillez ôter tout
sac en papier ou en plastique, languette en plastique, carton ou étiquette se trouvant
éventuellement à l’intérieur ou à l’extérieur de l’appareil, qui ait servi à le protéger au cours
du transport ou à la promotion de vente.
Retirez la protection de la semelle avant
d’utiliser votre CVG.
• Lisez ces instructions avant d'allumer votre appareil.
• Ce manuel fait partie du produit. Conservez-le dans un lieu sûr afin de pouvoir le
consulter ultérieurement.
• Ne le branchez pas sans avoir vérifié que la tension de l'appareil correspond bien à
celle de votre domicile.
• Prenez garde à ce que le cordon d'alimentation n'entre pas en contact avec les parties
chaudes de l'appareil.
• Vérifiez que la prise de courant utilisée est bien reliée à la terre.
• Si vous repassez à la vapeur, consultez la section « REPASSAGE A LA VAPEUR » page 2117
• Pour remplir votre Centre de Repassage Compact (CVG) ou pour le remplir à nouveau
pendant le repassage, consultez la section "REMPLISSAGE D'EAU", page 18,
débranchez-le du courant et utilisez le verre qui l’accompagne.
• Ne branchez pas votre CVG sans eau dans le réservoir afin d'éviter des dommages
irréparables dans le système.
• L’appareil peut dégager une légère fumée ou une odeur de plastique lors des
premières minutes de fonctionnement. Ceci est normal et disparaitra rapidement.
• Ne projetez pas la vapeur "verticale" sur un vêtement suspendu dans l'armoire ou mis
sur quelqu'un. Le défroissage vertical doit se faire avec le vêtement disposé sur un
cintre et éloigné de tous autres textiles, éléments ou de toutes personnes.
• Utiliser la Centrale de Repassage Compacte sur une surface de repassage stable.
• A la fin du repassage, videz toujours l' eau de la cuve. Et si vous voulez la vider pendant
le repassage, débranchez au préalable l'appareil.
• Rangez votre CVG en position verticale, toujours appuyé sur son talon et sur une
surface stable.
• Pour débrancher le CVG , ne tirez pas sur le cordon d'alimentation, faites-le en
tirant sur la prise.
• Si le cordon d'alimentation est endommagé, pour éviter tous dangers, celui-ci devra
être remplacé dans un Service Technique Agréé par SOLAC car des outils spéciaux
sont nécessaires pour cela.
• Ne pas utiliser le CVG en cas de chute, de rupture ou de fuite de la cuve d' eau. Si vous
constatez un de ces problèmes, apportez-le à un Service Technique agréé par
SOLAC.
• Ne laissez pas l'appareil fonctionner sans surveillance. Tenez-le hors de la
portée des enfants.
• Les enfants doivent être surveillés afin de s'assurer qu'ils ne jouent pas avec l'appareil.
• À moins d'avoir été supervisées ou d'avoir reçu les instructions d'usage de la personne
responsable de leur sécurité, les personnes (y compris des enfants) aux capacités
. FRANÇAIS
BOOKCVG9700.book Page 14 Friday, April 16, 2010 3:19 PM

ELEMENTS PRINCIPAUX ET ACCESSOIRES 15
fr
physiques, sensorielles ou mentales réduites, ou manquant d'expérience ou de
connaissance, ne doivent pas utiliser cet appareil.
qATTENTION ! Lorsque votre appareil sera hors d'usage, NE LE JETEZ PAS à la
poubelle ; confiez-le à un POINT DE RECYCLAGE ou à la déchetterie la plus
proche afin qu'il soit traité correctement. Vous contribuerez ainsi à la préservation
de l' environnement. Avant de vous défaire de votre appareil usagé, il vous faudra
le rendre inutilisable d’une façon bien visible. Débarrassez-vous en en respectant
les réglementations nationales en vigueur. Informezvous sur ce point auprès de
votre Distributeur, Mairie ou Administration locale.
ELEMENTS PRINCIPAUX ET ACCESSOIRES
AVANT DE COMMENCER A REPASSER
,Assurez-vous d’avoir retiré la protection de la semelle avant de commencer à
repasser.
1 Avec votre CVG débranché du courant électrique, ouvrez le couvercle de l’orifice de
remplissage (1) en le tournant vers le haut (fig 1).
,Tenant compte des hauts niveaux de dureté de l'eau du robinet, dans la plupart des
régions, Solac recommande de toujours utiliser de l’eau distillée ou déminéralisée
pour repasser. Vous garantirez ainsi le maintien de votre CVG dans des conditions
optimales pendant plus longtemps. Si, pour des raisons déterminées, vous ne pouvez
pas disposer d'eau distillée, assurez-vous d’utiliser une eau pauvre en minéraux
(douce).
,N’utilisez pas d'agents décalcifiants ou de produits anti-calcaire dans le
réservoir à eau. N’utilisez pas non plus d’eaux parfumées ou de repassage. Ces
produits endommages l’intérieur du système de génération de vapeur.
2 Remplissez le réservoir sans dépasser le niveau maximum, à l’aide du verre fourni (8)
et conservez le CVG en position verticale. Une fois le réservoir rempli, refermez le
couvercle (1).
nMaintenez le couvercle de l’orifice de remplissage (1) fermé pendant le
fonctionnement.
3 Vérifiez si le vêtement que vous allez repasser porte une étiquette indiquant la
température de repassage.
)Nous recommandons de classer les vêtements en fonction de leur température de
repassage et de commencer par les vêtements exigeant un repassage à basse
température (•).
1 Couvercle de l'orifice de remplissage
2 Réservoir d’eau
3 Sélecteur de température avec voyant
lumineux
4 Poignée
5 Bouton vapeur avec voyant lumineux (35 g/min)
6 Bouton vapeur avec voyant lumineux (60 g/min)
7 Pieds antidérapants
8Verre
Voyant lumineux température
Position température (MAX)
Position température (•••)
Position température (••)
Position température (• ECO)
Voyants lumineux vapeur
Débit vapeur moyen
Débit vapeur maximum
SOIE, LAINE, FIBRES SYNTHÉTIQUES, basse température
(•)
POLYESTER ,température intermédiaire (••)
COTON, haute température (•••)
LIN : température maximum (MAX)
BOOKCVG9700.book Page 15 Friday, April 16, 2010 3:19 PM

16 FONCTIONNEMENT
,REMARQUE : Si vous repassez des textiles délicats à une température supérieure à
celle recommandée, vous risquez de les abîmer et de provoquer l'adhérence de
résidus brûlés à la semelle.
,Si vous avez des doutes concernant la température à appliquer sur un vêtement
particulier, réalisez un essai sur une partie non visible de celui-ci, en commençant par
les températures les plus basses.
FONCTIONNEMENT
Cet appareil a exclusivement été conçu pour repasser du linge. Ne l’utilisez pas à d’autres fins.
nSi l’appareil est chaud, manipulez-le avec précaution et ne touchez pas la semelle
métallique.
nNe laissez jamais le CVG avec la semelle chaude en position horizontale. Placez-le en
position verticale pendant les moments où vous ne repassez pas.
1 Étirez complètement le fil et branchez la prise sur le courant.
Placez le CVG en position verticale.
2 Tournez le sélecteur de température de la position de déconnexion OFF vers la
position souhaitée (voir "SÉLECTION DE TEMPÉRATURE").
3 Sélectionnez, si vous le souhaitez, repassage avec vapeur (voir "SÉLECTION DE
VAPEUR”).
4 Prenez le CVG par la poignée et faîtes glisser la semelle sur le tissu à repasser.
5 Pour déconnecter le CGV, placez à nouveau le sélecteur de température (3) sur la
position OFF.
SÉLECTION DE TEMPÉRATURE
Le CVG possède 4 positions de température que vous pourrez sélectionner en tournant le
sélecteur (3).
1 Tournez et placez le sélecteur de température (3) sur le niveau de température
souhaité.
Position ( )
Position (••)
Position (•••)
Position (MAX)
,En tournant le sélecteur de température (3) de la position OFF vers n’importe quelle
autre position de température, les trois voyants lumineux s’allumeront et vous
entendrez un signal sonore.
,Le voyant de température clignotera jusqu’à atteindre la température sélectionnée.
Une fois la température de travail atteinte, le voyant restera allumé de façon
permanente (fig. 2).
SÉLECTION DE VAPEUR
Le CVG possède deux positions de vapeur ; vapeur moyenne (35 gr/min) et vapeur
maximum (60 gr/min). Pour sélectionner le niveau de vapeur souhaité :
1 Appuyez sur le bouton (5) pour sélectionner vapeur moyenne (fig. 3) ou le bouton (6)
pour vapeur maximum. (fig. 4).
,Si la fonction vapeur est sélectionnée sans avoir atteint la température sélectionnée, le
voyant lumineux du bouton vapeur sélectionné (moyenne ou maximum )
clignotera jusqu’à atteindre la température de travail (fig. 5).
Une fois la température atteinte, le voyant lumineux de température sélectionnée
BOOKCVG9700.book Page 16 Friday, April 16, 2010 3:19 PM

RECOMMANDATIONS DE REPASSAGE 17
fr
, ••, ••• ou MAX, et le voyant lumineux du bouton vapeur sélectionnée (moyenne
ou maximum ), arrêteront de clignoter de façon simultanée.
2 Pour interrompre la sortie de vapeur, appuyez à nouveau sur le bouton de vapeur
activé. Vous entendrez un signal sonore, le voyant lumineux s’éteindra (moyenne
ou maximum ), et la vapeur arrêtera de sortir automatiquement (fig. 6).
CAPTEUR DE PRÉSENCE
Le CVG dispose d’un capteur de présence qui interrompt la sortie de vapeur de façon
instantanée en détectant l'absence de contact sur la poignée. Ce système permet de réduire
la consommation d’énergie et d’augmenter l’autonomie du réservoir (consommation d’eau
plus réduite).
Le débit de vapeur est automatiquement rétabli en reprenant la poignée du CVG.
DÉCONNEXION AUTOMATIQUE : AUTO - PAUSE
Le CVG dispose d’un système de déconnexion automatique. Trois minutes après la dernière
utilisation, celui-ci se désactive de façon automatique. Ceci veut dire qu’une fois le dispositif
enclenché, le CVG s’arrêtera de chauffer et commencera à refroidir.
,Vous entendrez un signal sonore prolongé et les trois voyants lumineux s’allumeront
momentanément. Le voyant lumineux de température sélectionné , ••, ••• ou
MAX clignotera ensuite pour indiquer que l’appareil a été déconnecté.
)Pour le réactiver, il suffit de reprendre en main la poignée. Vous entendrez un signal
sonore et le CVG reviendra aux positions de température et de vapeur sélectionnées
avant la déconnexion.
,N’oubliez pas que le temps écoulé depuis la déconnexion jusqu'à la réactivation aura
une influence sur le temps nécessaire pour que le CVG récupère la température
sélectionnée auparavant.
RECOMMANDATIONS DE REPASSAGE
REPASSAGE AVEC VAPEUR
Le fonctionnement de ce modèle est semblable à celui d’un centre de repassage
professionnel et permet donc de repasser avec une vapeur continue sur la
Position
sans apparition d’égouttement.
, Nous vous recommandons de repasser d’abord avec de la vapeur et de repasser à
nouveau à sec afin de déshumidifier et obtenir le résultat d’un repassage professionnel.
REPASSAGE ÉCONOMIQUE
Pour une utilisation plus efficace et une consommation énergétique plus réduite,
SOLAC recommande la position de repassage ECO.
1 Tournez le sélecteur de température (3) jusqu’à la Position .
2 Appuyez une fois sur le bouton vapeur moyenne (5) ou maximum (6).
,La possibilité de repasser avec vapeur à basse température permet de repasser une
grande quantité de linge, sans besoin d’augmenter la température de travail, avec par
conséquent une économie énergétique.
REPASSAGE VERTICAL
Permet d’éliminer les faux plis sur le linge délicat, sans besoin de l’appuyer sur la planche à
repasser : vestes, manteaux, rideaux, vêtements en daim, etc.
1 Suspendez l’article en l’isolant du reste du linge, personnes...
2 Sélectionnez la température de repassage souhaitée à l’aide du sélecteur de
température (3), placez le CVG en position verticale et appuyez au choix, sur l'un des
boutons de vapeur (5 ou 6).
BOOKCVG9700.book Page 17 Friday, April 16, 2010 3:19 PM

18 AUTRES FONCTIONS
,Sur la Position (••) vous obtiendrez une vapeur plus humide et visible, plus facile à
percevoir, tandis que sur la Position (•••) et (MAX) la vapeur est plus sèche et bien que
le débit soit identique, la vapeur est moins visible.
REMPLISSAGE D’EAU
Si, pendant le repassage, le réservoir se retrouve à vide, les trois voyants lumineux
commenceront à clignoter à intervalle d’1 seconde.
1 Débranchez de CVG, maintenez-le en position verticale et remplissez le réservoir à
l’aide du verre (8) incorporé.
)Séchez le CVG avec un chiffon humide si la partie extérieure a été mouillée.
)Si le réservoir se retrouve complètement à vide avec la fonction vapeur activée, vous
entendrez un signal sonore étrange provenant de la micro-pompe. Désactivez la
fonction vapeur qui pourrait endommager le système. Débranchez l’appareil et
remplissez le réservoir d’eau. En le rebranchant, ce signal aura disparu.
AUTRES FONCTIONS
SYSTÈME ANTI-CALCAIRE
Le CVG dispose d'un innovant système anti-calcaire qui consiste en un filtre de résine qui
retient les substances calcaires de l’eau, évitant qu’elles ne parviennent à la chambre de
vapeur de la semelle et offrant ainsi une augmentation de la durée de vie du CVG.
L’existence de ce système anti-calcaire n'implique pas la possibilité d'éviter les conseils sur
la dureté de l'eau, mentionnés à la section "AVANT DE COMMENCER À REPASSER".
NETTOYAGE ET STOCKAGE
SEMELLE
1 Débranchez l'appareil et attendez qu'il refroidisse.
,Pour le nettoyage de la semelle, utilisez des produits écologiques à base d'argiles.
PARTIE EXTERIEURE
1 Pour nettoyer la partie extérieure de votre CVG, utilisez un chiffon imprégné d'eau
savonneuse.
,N'utilisez pas de produits chimiques abrasifs, ni de dissolvants car ils pourraient
attaquer certaines parties en plastique et/ou éliminer les marques et/ou indications.
2 Rangez votre CVG en position verticale, enroulez le cordon d'alimentation autour du
talon et fixez le cordon à l'aide de la bride.
,Bien que le cordon d'alimentation dispose d'un coude à 360º de rotation, NE
FORCEZ JAMAIS ce cordon en l'enroulant autour de l'appareil au premier tour.
CONDITIONS DE GARANTIE
• Solac ne sera pas tenue responsable des pannes de votre appareil en cas de non-respect
des conditions de garantie ou d'inobservation des instructions de fonctionnement et d'
entretien figurant pour chaque appareil dans la notice d'instructions.
• Vous pourrez consulter les conditions de garantie sur le dépliant “World- Wide
Guarantee” ci-joint
• Nous vous rappelons que tous dommages occasionnés par le calcaire ne seront
pas couverts par la garantie.
BOOKCVG9700.book Page 18 Friday, April 16, 2010 3:19 PM

ACHTUNG 19
de
Vielen Dank, dass Sie sich für die Kompaktbügelstation von Solac entschieden haben.
ACHTUNG
• Bevor Sie die Kompaktbügelstation CVG verwenden, müssen alle Papier- und
Plastikbeutel, Plastikfolien, Pappen und Aufkleber entfernt werden, die als
Transportschutz oder Produktauszeichnung dienten und die sich unter Umständen
noch am Gerät befinden. Entfernen Sie den Bügelflächenschutz, bevor Sie das
Gerät benutzen.
• Lesen Sie diese Anweisungen, bevor Sie das Gerät einschalten.
•
Diese Bedienungsanleitung ist Bestandteil des Produkts. Bewahren Sie sie zum späteren
Nachlesen an einem sicheren Ort auf.
• Überprüfen Sie, ob die Spannung des Geräts mit der Ihrer Wohnung übereinstimmt.
• Achten Sie darauf, dass das Kabel nicht mit den heissen Flächen des Geräts in
Berührung kommt.
• Achten Sie darauf, dass die Steckdose vorschriftsmässig geerdet ist.
• Anweisungen zum Bügeln mit Dampf finden Sie im Abschnitt „DAMPFBÜGELN“ auf Seite 22.
• Um die Kompaktbügelstation (CVG) zum ersten Mal zu füllen oder sie während des
Bügelns nachzufüllen, befolgen Sie bitte die Anleitung im Kapitel „WASSERTANK
FÜLLEN“ auf Seite 23. Ziehen Sie vor dem Befüllen den Stecker aus der Steckdose
und verwenden Sie den mitgelieferten Füllbehälter.
• Schalten Sie die Kompaktbügelstation niemals mit leerem Wassertank ein, dies könnte
zu Schäden am Gerät führen, die es unbrauchbar machen.
• Es kann passieren, dass die Kompaktbügelstation während der ersten
Betriebsminuten etwas Rauch und Geruch ausströmt. Das geht schnell vorbei und ist
kein Anzeichen für eine Störung.
• Richten Sie den "vertikalen" Dampf nicht auf ein Kleidungsstück, das im Schrank hängt
oder von einer Person getragen wird. Vertikal darf nur dann gebügelt werden, wenn
das Kleidungsstück auf einem Bügel hängt und nicht mit anderen Kleidungsstücken,
Gegenständen oder Personen in Berührung kommt.
• Sie sollte zweckmässigerweise auf einem feststehenden Bügelbrett benutzt werden.
• Nach dem Bügeln muss der Wasserbehälter immer entleert werden. Wollen Sie ihn
während des Bügelvorgangs entleeren, muss vorher der Netzstecker gezogen werden.
• Die Kompaktbügelstation stets in senkrechter Position lagern. Das Gerät muss auf
einer stabilen Fläche auf dem Sockel stehend abgestellt werden.
• Ziehen Sie dabei nicht am Kabel, sondern immer am Stecker.
• Wenn die Anschlussleitung dieses Gerätes beschädigt wird, muss sie durch den
Hersteller, seinen Kundendienst oder einer änhlich qualifizierte Person ersetzt werden,
um Gefährdungen zu vermeiden.
• Die CVG darf nicht benutzt werden, wenn sie heruntergefallen ist bzw. Bruch- oder
Leckstellen aufweist. Bei Feststellung derartiger Probleme bringen Sie die CVG bitte
zu einem vom SOLAC anerkannten Kundendienst.
• Das Bügeleisen darf nicht unbeaufsichtigt bleiben, während es am Netz
angeschlossen ist.
• Kinder nicht unbeaufsichtigt lassen, um sicherzustellen, dass sie das Gerät nicht als
Spielzeug verwenden.
. DEUTSCH
BOOKCVG9700.book Page 19 Friday, April 16, 2010 3:19 PM

20 HAUPTBESTANDTEILE UND ZUBEHÖRTEILE
• Dieses Gerät darf nicht von Personen (einschließlich Kindern) mit eingeschränkten
körperlichen, sensorischen oder geistigen Fähigkeiten bzw. ohne ausreichende
Erfahrung und Kenntnisse benutzt werden, es sei denn unter der Aufsicht oder
entsprechenden Anleitung einer sicherheitsverantwortlichen Person.
qACHTUNG: Wenn Sie das Gerät entsorgen wollen, geben Sie es NIEMALS zum
Hausmüll, sondern suchen Sie die nächstgelegene RECYCLINGSTELLE oder
Annahmestelle für Reststoffe auf, damit es anschließend sachgemäß entsorgt wird.
Auf diese Weise leisten Sie einen Beitrag zum Umweltschutz.
Vor der Entsorgung des Geräts ist es sichtbar unbrauchbar zu machen. Die
Entsorgung muss nach den gültigen inländischen Gesetzen vorgenommen werden.
Ausführliche Auskunftt zu diesem Punkt erteilt Ihr Händler, die
Gemeindeverwaltung oder lokale Behörden.
HAUPTBESTANDTEILE UND ZUBEHÖRTEILE
VOR DEM BÜGELN / TANK FÜLLEN
,Vergewissern Sie sich, dass Sie den Bügelflächenschutz entfernt haben, bevor
Sie die Kompaktbügelstation benutzen.
1 Bevor Sie das Gerät an das Stromnetz anschließen, müssen Sie den Wassertank füllen.
Öffnen Sie dazu den Deckel der Füllöffnung (1), indem Sie ihn nach oben drehen (Abb. 1).
,Da hartes Wasser dem Gerät schadet, empfiehlt Solac stets destilliertes oder
entmineralisiertes Wasser zum Bügeln zu verwenden. Damit bleibt Ihre
Kompaktbügelstation länger in einwandfreiem Zustand. Sollte ausnahmsweise kein
destilliertes Wasser zur Verfügung stehen, verwenden Sie mineralarmes (d. h.
weiches) Wasser.
,Füllen Sie keine Entkalker oder Anti-Kalk-Mittel in den Wassertank. Niemals
parfümiertes Wasser oder Bügelwasser in den Tank füllen. Durch solche
Produkte wird das Innere des Dampfsystems beschädigt.
2 Halten Sie das Gerät senkrecht und füllen Sie den Wassertank mithilfe des mitgelieferten
Füllbehälters (8) bis zur maximalen Füllstandsstufe, ohne dass Wasser überläuft.
Verschließen Sie den gefüllten Tank anschließend wieder mit dem Deckel (1).
nLassen Sie die Einfüllöffnung (1) während des Betriebs stets geschlossen.
3 Überprüfen Sie, ob das Kleidungsstück ein Etikett mit der Angabe einer
Bügeltemperatur aufweist.
) Wir empfehlen, die Kleidungsstücke entsprechend der zum Bügeln erforderlichen Temperatur
zu sortieren und mit den Teilen zu beginnen, die die niedrigste Temperatur erfordern (•).
1 Deckel für Füllöffnung
2 Wassertank
3 Temperatur-Wahlschalter mit Leuchtanzeige
4Griff
5 Dampftaste mit Leuchtanzeige (35 g/Min.)
6 Dampftaste mit Leuchtanzeige (60 g/Min.)
7 Rutschfester Sockel
8 Füllbehälter
Temperatur-Leuchtanzeige
Temperaturstufe (MAX.)
Temperaturstufe (•••)
Temperaturstufe (••)
Temperaturstufe (• ECO)
Leuchtanzeigen Dampf
Mittlerer Dampffluss
Maximaler Dampffluss
SEIDE, WOLLE, KUNSTFASERN, Mindesttemperatur (•)
POLYESTER, mittlere Temperatur (••)
BAUMWOLLE, hohe Temperatur (•••)
LEINEN, Höchsttemperatur
BOOKCVG9700.book Page 20 Friday, April 16, 2010 3:19 PM
