stabo xm 3200 II User manual

Art.-Nr. 30030
1
Damit Sie dieses Gerät optimal nutzen können
und viel Freude daran haben,
sollten Sie diese Bedienungsanleitung sorgfältig lesen.
lease read this booklet carefully to make yourself familiar
with the various functions of your radio set.
Bedienungsanleitung
Operating instructions
stabo xm 3200 II
40 Kanal FM CB-Funkgerät
40 channel FM CB obile radio
0682
Dieses Gerät kann in A, D, DK, F, FIN, GB, GR, H, IRL, IS, L, N. NL, P, S anmelde- und
gebührenfrei benutzt werden. In Italien ist B Funk grundsätzlich genehmigungspflichtig.
Einwohner von B, GB, E und H benötigen in ihrem Heimatland eine Genehmigung. Die
vorübergehende Benutzung von 40 Kanälen FM durch Reisende aus anderen europäischen
Ländern ist dort jedoch anmelde- und gebührenfrei erlaubt.
With 40 channels FM the radio may be used without licence and free of charge in D, DK,
F, FIN, GB, GR, H, IRL, IS, L, N, NL, P, S except Italy where individual licence is generally
requested for B radios. Residents of B, GB and H need a B licence for their home
country while travellers from other European countries may use 40 channels FM free of
licence and charge during travelling in these countries.

1 HI/LO: Leistungsumschalter 4 W/1 W
2 Anzeige / Display (s.u.)
3 Kanalschalter
4 Mikrofonbuchse, vierpolig
5 VOL/OFF: Lautstärke-Regler (VOL), mit Ein- und Ausschalter
(OFF) kombiniert
6 SQ: Rauschsperre-Regler
1 FM: Frequenzmodulation
2 S-Meter: Anzeige der Signalstärke bei Empfang
(skaliert von S 2 bis S 9) bzw. der eigenen, ungefähren
Sendeleistung beim Senden.
3 Kanal-Anzeige (zweistellig)
4 S/RF: Balkendiagramm-Anzeige der Signalstärke (S) bei
Empfang bzw. der eigenen, ungefähren Sendeleistung (RF)
beim Senden
1 ANT: Antennenbuchse
2 EXT.SP: Anschluß für externen Lautsprecher
3 DC 13,8 V: Stromversorgung
2
Ihr stabo x 3200 II auf einen Blick
1 2 3
4 5 6
1 2 3
Anzeige / Display
Anschlüsse auf der Rückseite
Vorderseite
Elektronik GmbH
31137 Hildesheim/Germany
stabo x 3200 II
Ser.-Nr.:
0682

3
Inhalt
Anzeige- und Bedienele ente, Anschlüsse ..........................2
Anzeige- und Bedienelemente Vorderseite ...........................2
Anzeige / Display...................................................................2
Anschlüsse auf der Rückseite ...............................................2
Inhalt ..........................................................................................3
Wichtige Hinweise ....................................................................4
Vorschriften...............................................................................5
Vorbereitungen zu Betrieb....................................................6
Einbau in den Wagen ............................................................6
Anschluß an die Stromversorgung ........................................7
Anschluß an eine Antenne ....................................................7
Bedienung: So legen Sie gleich los!.......................................8
Empfangen ............................................................................8
Senden ..................................................................................9
Anzeige- und Bedienele ente, Anschlüsse ..........................9
Vorderseite ............................................................................9
Anzeige / Display.................................................................10
Anschlüsse auf der Rückseite ..................................................10
Bedienung ausführlich: E pfang .........................................11
Gerät einschalten / ausschalten ..........................................11
Lautstärke einstellen......................................................... 11
Kanal ändern .......................................................................11

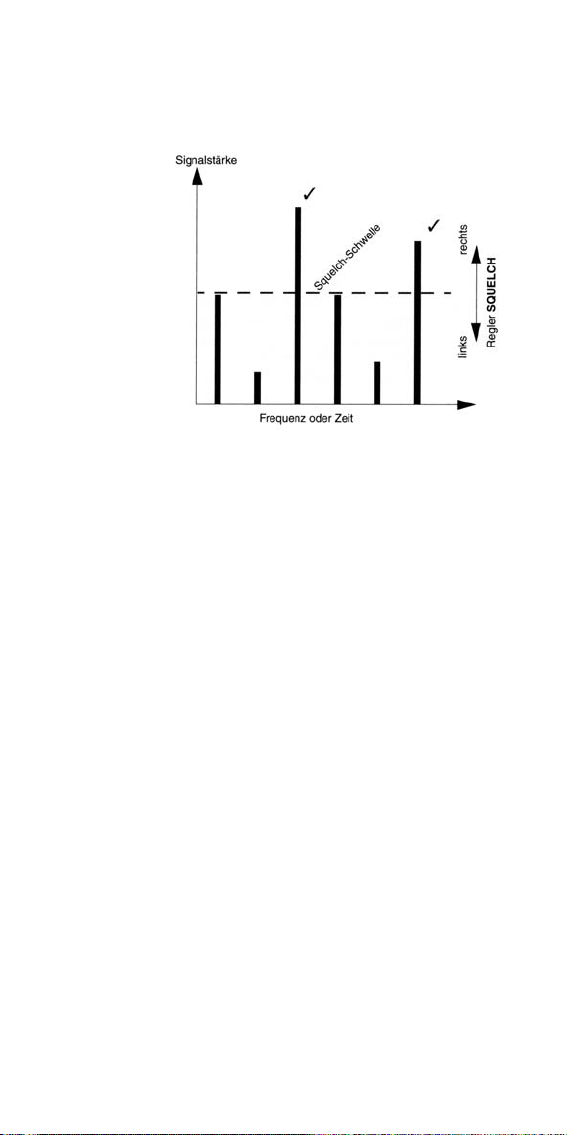

Rauschsperre (Squelch) einstellen......................................11
Modulationsart FM...............................................................12
Bedienung ausführlich: Senden ...........................................12
Anhang: Zubehör....................................................................13
Technische Daten ...................................................................14
Bei Proble en ........................................................................14
CB - eine Einführung..............................................................14
Hersteller-Garantie .................................................................18
Kanäle und Frequenzen .........................................................19
User anual ............................................................................20

Willkommen in der faszinierenden Welt des CB-Funks und herz-
lichen Glückwunsch zu Ihrem CB-Funkgerät stabo x 3200 II.
Sie haben sich damit für ein komfortables Spitzengerät entschieden,
das über zahlreiche Zusatzfunktionen verfügt und sich sowohl im
Auto als auch als Feststation von zu Hause aus einsetzen läßt.
Weitere Kennzeichen sind einfache Bedienbarkeit und robuster
Aufbau.
Bitte lesen Sie diese Bedienungsanleitung sorgfältig durch, damit
Sie alle Möglichkeiten Ihres stabo x 3200 II optimal nutzen
können. Beachten Sie besonders die Hinweise zum Anschluß
und zur Installation. Und nun viel Spaß und viele schöne Funk-
Kontakte mit Ihrem stabo x 3200 II!
Hinweise
CE-Kennzeichnung
Dieses Gerät erfüllt die Anforderungen der R&TTE-Direktive und
ist daher mit dem CE-Zeichen versehen. Es erfüllt die Standards
Radio Spectrum (R&TTE, art. 3.2): EN 300 135; EMC (R&TTE,
art. 3.1b): EC Type-Exam. Certificate No. B122640H dd 6.2.96
acc. to 89/336/EWG.
Sicherheitshinweise
Herzschritt acher
Jedes Funkgerät strahlt beim Senden elektromagnetische Wellen
aus, die bei anderen Geräten zu Störungen führen können. Ob
Störungen auftreten oder nicht, hängt jedoch von vielen Faktoren,
wie Sendeleistung, Frequenz, Modulationsart und nicht zuletzt
von der Störfestigkeit der anderen Geräte ab, um nur einige dieser
Faktoren zu nennen.
In den letzten Jahren ist besonders die Gefährdung von ersonen
mit Herzschrittmachern durch Radiowellen in den Blickpunkt der
Öffentlichkeit gerückt. Moderne Herzschrittmacher werden in der
Regel nicht durch ein sachgemäß betriebenes CB-Funkgerät
beeinträchtigt. Sollten Sie jedoch einen Herzschrittmacher tragen,
so empfehlen wir Ihnen, Ihren Arzt zu fragen, welchen Abstand
Sie zur Sendeantenne einhalten müssen, um eine Gefährdung
definitiv auszuschließen. Vermeiden Sie jedoch auf jeden Fall,
eine Antenne im Sendebetrieb zu berühren.
Weitere Infor ationen zu diese The a erhalten Sie bei :
Bundesa t für Strahlenschutz
Postfach 1001, D-38201 Salzgitter
Funkbetrieb während der Fahrt
Während Handies in fahrenden Kraftfahrzeugen nur noch mit
einer Freisprecheinrichtung benutzt werden dürfen, sieht die StVO
in Deutschland ausdrücklich eine Ausnahme für Funkgeräte, und
damit auch für CB-Funkgeräte, vor. Sie sollten aber zu Ihrer eigenen
Sicherheit Ihr Gerät nur dann benutzen, wenn die Verkehrslage
dies erlaubt.
4

Wichtige Hinweise
Jegliche Veränderungen oder Eingriffe am Funkgerät ziehen
automatisch ein Erlöschen der Betriebserlaubnis nach sich! Öffnen
Sie daher das Gerät unter keinen Umständen und versuchen Sie
auch nicht, es in einem eventuellen Störfall selbst zu reparieren.
Es entfällt dann außerdem Ihr Garantie-Anspruch!
Lesen Sie vor Einbau und Inbetriebnahme des Funkgerätes diese
Bedienungsanleitung genau durch, um eventuelle Schäden infolge
falscher Handhabung zu vermeiden. Schützen Sie Ihr Funkgerät
vor Feuchtigkeit, vor Staub, Verschmutzung, vor zu hohen Tem-
peraturen und starken Erschütterungen. Setzen Sie es im Sommer
keinesfalls über längere Zeit einer direkten Sonneneinstrahlung
aus. Das Gerät darf nur mit angeschlossener Antenne betrieben
werden, da ansonsten Bauteile zerstört werden können!
Vorschriften
Nutzungsbedingungen
Die R&TTE-Direktive hat seit 2001 alle früheren nationalen Zulas-
sungsbestimmungen in der EU ersetzt; dennoch gelten für die
Nutzung des Frequenzspektrums zum Teil unterschiedliche nati-
onale Regelungen.
Mit 40 FM Kanälen kann das Gerät in A, D, DK, F, FIN, GB, GR,
H, IRL, IS, L, N. NL, , S an elde- und gebührenfrei benutzt
werden. In Italien ist CB Funk grundsätzlich genehmigungspflichtig.
Einwohner von Belgien, Grossbritannien, Spanien und der Schweiz
benötigen in ihrem Heimatland eine Genehmigung. Die vorüber-
gehende Benutzung von 40 Kanälen FM durch Reisende aus
anderen europäischen Ländern ist dort jedoch anmelde- und
gebührenfrei erlaubt.
Unsere Bitte: Bevor Sie Ihr Funkgerät im Ausland benutzen,
nehmen Sie die Vorschriften in den beteffenden Ländern ernst!
Sie riskieren sonst eine empfindliche Strafe.
Einbauvorschriften
Seit einiger Zeit legen die Automobilhersteller fest, an welchen
Orten Funkgeräte sowie deren Antennen im bzw. am KFZ montiert
werden.
Dies geschieht zu Ihrem Schutz, einmal vor zu hohen Feldstärken
im Inneren des Fahrzeugs, zum anderen, um Fehlfunktionen der
Fahrzeugelektronik durch Einstrahlung zu vermeiden. Sie sollten
sich auf jeden Fall an diese Vorschriften halten, da anderenfalls
die Betriebserlaubnis für Ihr Fahrzeug erlöschen kann.
Fragen Sie daher bei Ihre Autohändler nach den entspre-
chenden Herstellervorschriften für Ihr Fahrzeug odell.
5

Lieferu fang
Das stabo xm 3200 II wird mit einem hochwertigen Elektret-Hand-
mikrofon mit TT und Befestigung sowie einem Montagebügel ge-
liefert.
Das bereits angeschlossene Stromversorgungskabel ist mit einer
Kabelsicherung versehen.
Installation
Montage i Auto
a) Beachten Sie die Anweisungen Ihres KFZ-Herstellers.
b) Achten Sie darauf, daß sich alle Kabel und Verbindungsleitungen
ohne robleme durch das Fahrzeug führen lasse. Kabel nicht in
der Nähe der Heizung führen!
c) Befestigen Sie an geeigneter Stelle den Montagebügel (1)
(s. Abb. ) mit den selbstschneidenden Schrauben (2) (Durchmesser
des Bohrloches: 3,2mm). Vergewissern Sie sich vorher, daß durch
die Befestigung keine Leitungen innerhalb des Autos beschädigt
werden! Der Montagebügel sollte an einer passenden Stelle an-
gebracht werden, die einen festen, sicheren und möglichst
erschütterungsfreien Sitz des Funkgerätes erlaubt.
d) Wählen Sie für die Mikrofonhalterung einen latz, an dem Sie
das Mikrofon immer griffbereit zur Hand haben und an dem sein
Verbindungskabel zum Funkgerät nicht stört.
Hinweis: Wenn für den Einbau des Funkgerätes so wenig latz
zur Verfügung steht, daß der Lautsprecher (am Boden des Funk-
gerätes) in seiner Abstrahlung behindert wird, sollten Sie einen
externen Mobil-Lautsprecher aus dem stabo Zubehörprogramm
montieren. Dieser wird an die Buchse EXT.S (C) auf der Rückseite
des Funkgerätes angeschlossen, wobei der interne Lautsprecher
automatisch abschaltet.
6

7
Anschluß an die Stro versorgung
Ihr xm 3200II benötigt zum Betrieb eine Gleichspannung von 10,8 V
bis 15,6 V bei 2 A - Masse a Minuspol.
Der Anschluß an die Stromversorgung erfolgt über das fest mit
dem Funkgerät verbundene Stromversorgungskabel auf der
Rückseite des xm 3200II (POWER).
In das Stromversorgungskabel ist eine Sicherung von 2 A einge-
schleift, die nicht von Kühlluft bestrichen werden darf! Brennt diese
Sicherung durch, so müssen Sie erst die Ursache hierfür ermitteln,
diese beseitigen bzw. durch einen Fachmann beseitigen lassen
und erst dann durch eine neue Sicherung von 2 A ersetzen!
Für den Anschluß Ihres xm 3200II an das Bordnetz Ihres Autos
sowie an die Mobilantennen haben wir folgende Tips:
nDie Stromversorgung können Sie entweder hinter dem Zünd-
schloß oder direkt an der Autobatterie vornehmen.
nEin Anschluß hinter dem Zündschloß hat den Vorteil, daß Ihr
Funkgerät automatisch mit Abstellen der Zündung abgestellt wird.
Der Nachteil: Wollen Sie auch aus dem stehenden Wagen funken,
müssen Sie immer die Zündung eingeschaltet lassen. Bei vielen
Autos gibt es eine Zwischenstellung des Zündschlosses, in der
bestimmte elektrische Verbraucher (z.B. das Autoradio) einge-
schaltet sind, die Zündung selbst aber ausgeschaltet ist. Sehen
Sie in der Betriebsanleitung Ihres Wagens nach oder fragen Sie
Ihre Werkstatt.
nSchließen Sie Ihr Funkgerät direkt an der Batterie an, so ist es
immer betriebsbereit. Sie sollten aber das Funkgerät beim Aus-
steigen nicht versehentlich anlassen. Ansonsten könnte es (beson-
ders im Winter) am nächsten Morgen Startschwierigkeiten geben!
nFühren Sie das Kabel für die Spannungsversorgung durch Boh-
rungen in der Karosserie, so darf es keinesfalls an scharfen Kanten
scheuern! Verwenden Sie deshalb entsprechende Kabeldurch-
führungen aus Gummi oder umwickeln Sie das Kabel an den
betreffenden Stellen dick mit Isolierband!
Anschluß an eine Antenne
Sie dürfen Ihr CB-Funkgerät nur it angeschlossener und
passender Antenne in (Sende)Betrieb neh en! Anderenfalls
kann die Endstufe des Gerätes beschädigt werden!
Ihr xm 3200II ist für den Anschluß einer typischen CB-Antenne
mit einer Impedanz von 50 Ohm im CB-Bereich vorgesehen.
Diese Antenne wird über ein Koaxialkabel mit der Buchse ANT
auf der Rückseite des Funkgerätes verbunden. Die Anschlußnorm
ist "UHF", der Stecker muß also vom Typ L259 sein.
Versuchen Sie keinesfalls, einen Stecker in einer anderen Norm
hier anzuschließen!
Ob Ihre Antenne richtig angepaßt ist, können Sie mit einem als
Zubehör erhältlichen Stehwellen-Meßgerät überprüfen.
Ihr Fachhändler hilft Ihnen gerne bei Auswahl und Anschluß einer
passenden Antenne! Bedenken Sie: Von der Wahl der Antenne
hängt ganz wesentlich die Reichweite Ihres Funkgerätes ab!

Nachfolgend noch einige Tips zur Montage der Antenne
schwerpunktmäßig im Auto:
nVerlegen Sie das Antennenkabel so zwischen Gerät und Antenne,
daß es nirgendwo zu dicht an möglichen elektrischen Störquellen
vorbeiläuft - wie z.B. an der Zündspule, dem Zündverteiler, dem
Gebläsemotor oder dem Scheibenwischermotor.
nFühren Sie das Antennenkabel durch Bohrungen in der Karos-
serie, so darf es keinesfalls an scharfen Kanten scheuern! Ver-
wenden Sie deshalb entsprechende Kabeldurchführungen aus
Gummi oder umwickeln Sie das Kabel an den betreffenden Stellen
dick mit Isolierband.
nDas Antennenkabel darf beim Verlegen nicht geknickt werden!
Bei einem scharfen Knick könnte die Isolierung zwischen Mantel
und Seele brechen. Die Folge ist ein Kurzschluß der Antennenzu-
leitung.
nIn einzelnen Fällen ist - vor allem bei älteren Fahrzeug-Modellen
- eine Entstörung des Wagens erforderlich. Diese sollte nur durch
eine Fachwerkstaft Ihrer Automarke oder von einer speziellen
Autoelektrik-Werkstatt durchgeführt werden. Eine unsachgemäße
Entstörung der Zündanlage könnte ansonsten zu einer spürbaren
Beeinträchtigung der Motorleistung führen. Auch die Funktion
anderer elektrischer Funktionen kann durch eine fehlerhafte
Entstörung beeinträchtigt werden.
nIhre CB-Mobilstation bringt nur dann eine optimale Leistung,
wenn Sie die Antenne nach erfolgter Montage richtig anpassen.
Das geht am besten mit einem stabo Stehwellen-Meßgerät. Ver-
binden Sie es durch ein möglichst kurzes Adapterkabel mit dem
Antennen-Anschluß der Mobilstation. Stimmen Sie die Antenne
danach sorgfältig auf das minimale Stehwellenverhältnis ab. Die
Art dieser Abstimmung ist von Antenne zu Antenne unterschiedlich
und ist dem der Antennen beiliegenden Informationsmaterial zu
entnehmen. Noch ein Tip: Sie dürfen die Antenne bei dieser Ab-
stimmung keinesfalls berühren - schon wenn Sie mit der Hand
nur in die Nähe der Antenne kommen, kann sich die Anzeige (durch
"Handkapazität") verfälschen.
Bedienung: So legen Sie gleich los!
Wenn Sie Stromversorgung, Antenne und Mikrofon ordnungsgemäß
angeschlossen haben, können Sie Ihr Funkgerät sofort bedienen:
E pfangen
nGerät einschalten: Drehen Sie den Regler VOL nach rechts -
"klick", und Ihr Funkgerät ist eingeschaltet. Im Display ist der zuletzt
eingestellte Kanal zu sehen.
nDrehen Sie den Regler SQ (Rauschsperre) zunächst auf den
linken Anschlag : Jetzt sollte es aus dem Lautsprecher rauschen.
Ist zufällig ein belegter Kanal eingestellt, so können Sie bei diesem
Funk-Gespräch mithören.
nMit dem Kanalschalter verändern Sie den Kanal bzw. die Fre-
quenz. robieren Sie einfach aus, auf welchem Kanal Sie CB-
Funker hören!
8

9
Senden
nSuchen Sie sich mit dem Kanalschalter einen freien Kanal -
eine Frequenz also, auf der Sie keinen CB-Funker hören.
nDrücken Sie die Sendetaste auf der linken Seite des Mikrofons
und halten diese gedrückt: Ihr Funkgerät ist nun auf Sendung
geschaltet!
nSprechen Sie aus etwa 5 - 15 cm Entfernung mit normal lauter
Stimme in das Mikrofon - z.B.:"CQ CQ, hier ist Arno 13 aus Bargfeld.
Kann mich jemand hören?" (falls Ihr Funkname Arno 13 ist ... ).
Antwortet niemand, suchen Sie einfach einen bereits belegten
Kanal und versuchen, sich in den "Umschaltpausen" in das
Gespräch mit einzuklinken. Ihr xm 3200II wird schon für
Gesprächsstoff sorgen!
Alles klar? Dann schnell weitergelesen!
Anzeige- und Bedienele ente,
Anschlüsse
In diesem Kapitel finden Sie alle Bedienelemente, Anzeigen und
Anschlüsse Ihres stabo xm 3200II ausführlich erklärt.
Die Ziffern beziehen sich auf die Geräte-Abbildungen auf der
ersten Umschlagseite dieser Bedienungsanleitung.
Vorderseite
1 HI/LO: Leistungsu schaltung
Mit diesem Schalter können Sie die Ausgangsleistung von 4 Watt
auf 1 Watt verringern.
2 Display (Anzeige). s. Seite 2
3 Kanalschalter
Mit diesem Knopf stellen Sie den gewünschten CB-Kanal ein.
Drehen Sie den Regler nach rechts in Richtung höherer und nach
links in Richtung tieferer Kanäle. Die Kanal-Weiterschaltung "läuft
im Kreis", auf Kanal 40 folgt Kanal 1 und umgekehrt.
4 Mikrofonbuchse
Stecken Sie hier das mitgelieferte Mikrofon ein. Damit der Stecker
nicht versehentlich herausgezogen wird, sollten Sie die
Überwurfmutter auf die Buchse schrauben - so ist für sicheren
Halt gesorgt.
5 VOL: Lautstärke-Regler / Ein-/Ausschalter
Mit dieser Kombination von Schalter und Regler schalten Sie das
Gerät ein: vom linken Anschlag OFF nach rechts drehen.
Ausschalten: Drehen Sie den Regler wieder auf OFF, das Display
erlischt.
Stellen Sie bei eingeschaltetem Gerät die Lautstärke so ein, daß
Sie Ihre artnerstation gut verstehen können.
6 SQ: Rauschsperre-Regler
Mit der Rauschsperre (Squelch) können Sie das Rauschen auf
einem freien Kanal (bei Empfangsbereitschaft oder in den Sende-

pausen Ihrer artnerstation) unterdrücken. Steht der Regler auf
dem linken Anschlag ( osition 0), so ist die Rauschsperre ausge-
schaltet.
Drehen Sie den Regler auf einem freien Kanal so lange nach
rechts, bis das Rauschen gerade verschwindet. Damit ist die
Rauschsperre auf die höchste Empfindlichkeit gestellt und wird
auch von schwachen Stationen "geöffnet".
Je weiter Sie den Regler nach rechts drehen, desto stärker muß
die Station sein, um die Rauschsperre zu öffnen.
Anzeige / Display
1 FM
Ihr Funkgerät arbeitet in FM = Frequenz odulation.
2 S-Meter
An dieser Balkenanzeige können Sie bei Empfang die Signalstärke
ablesen, mit der Sie Ihre artnerstation empfangen. Die Anzeige
ist in den S-Stufen 2, 5, 7 und 9 skaliert.
Im Sendebetrieb wird die eigene, relative (ungefähre) Sendeleistung
angezeigt.
3 Kanal-Anzeige
Hier wird der aktuell eingestellte CB-Kanal (1 bis 40) angezeigt.
Anschlüsse auf der Rückseite
1 ANT
An diesen Antennenanschluß schließen Sie die Zuleitung zur Ihrer
CB-Antenne mit einem geeigneten Koaxialstecker ( L-259) an.
Ihr Funkgerät kann die optimale Leistung nur mit einer richtig
angeschlossenen und korrekt angepaßten Antenne entwickeln.
Neh en Sie nie als das Gerät ohne angeschlossene Antenne
in (Sende-) Betrieb, da einige Bauteile ansonsten zerstört
werden könnten!
2 EXT.SP: Anschluß für externen Lautsprecher
An dieser Buchse können Sie mit einem Klinkenstecker (3,5 mm
Mono) einen externen Lautsprecher (8 Ohm, 2 W) anschließen.
Der interne Lautsprecher wird dabei automatisch abgeschaltet.
Empfohlen wird ein separater stabo Lautsprecher dann, wenn der
im Gerät eingebaute Lautsprecher nicht frei abstrahlen kann.
3 POWER: Stro versorgung
Dieser Anschluß ist fest mit dem Stromversorgungskabel verbun-
den.
Achten Sie bei Anschluß des Kabels an das Bordnetz unbe-
dingt auf die richtige Polarität: Das rote Kabel uß an den
Plus-Pol des Bordnetzes angeschlossen werden, das schwarze
Kabel an den Minus-Pol ("Masse").
10

11
Bedienung ausführlich: E pfang
In diesem Kapitel wird der Empfangsbetrieb mit Ihrem Funkgerät
Schritt für Schritt genau beschrieben.
Bevor Sie das Gerät einschalten, sollten Sie Stromversorgung,
Antenne und Mikrofon ordnungsgemäß angeschlossen haben!
Gerät einschalten / ausschalten
nDrehen Sie den Regler VOL nach rechts -"klick", und Ihr
Funkgerät ist eingeschaltet. Im Display ist der zuletzt eingestellte
Kanal zu sehen. Zum Ausschalten drehen Sie den Regler VOL
wieder auf den linken Anschlag -"klick", und Ihr Funkgerät ist
ausgeschaltet, das Display erlischt.
Lautstärke einstellen
nStellen Sie mit dem Regler VOL die gewünschte Lautstärke ein:
Drehen nach rechts: lauter; Drehen nach links: leiser.
Hinweise: Stellen Sie die Lautstärke so ein, daß Sie Ihren Funk-
partner gut verstehen können.
Bei Mobilbetrieb hat selbstverständlich der Straßenverkehr
absoluten Vorrang! Eine hohe Lautstärke Ihres CB-Gerätes
kann Sie vo Straßenverkehr ablenken!
Kanal ändern
Mit dem Kanalschalter wechseln Sie von Kanal zu Kanal. Der
aktuell eingestellte CB-Kanal (1 bis 40) wird im Display angezeigt.
Haben Sie Kanal 40 erreicht, so wird als nächstes wieder Kanal 1
eingestellt.
Rauschsperre (Squelch) einstellen
Mit der Funktion "Rauschsperre" oder "Squelch" unterdrücken Sie
das Rauschen auf einem freien Kanal. Also etwa dann, wenn Sie
in Empfangsbereitschaft auf einem bestimmten Kanal sein wollen.
Wie die Rauschsperre arbeitet, können Sie dem Diagramm ent-
nehmen:
nDrehen Sie den Regler SQ auf den linken Anschlag.
nStellen Sie mit dem Kanalschalter einen freien Kanal ein, auf
dem es also nur rauscht.
nDrehen Sie nun den Regler SQ langsam nach rechts, bis das
Rauschen gerade verschwindet.
Die Rauschsperre ist damit für den normalen Empfangsbetrieb
auf höchste Ansprechempfindlichkeit eingestellt. Der Lautsprecher
bleibt so lange stummgeschaltet, bis ein Signal die Rauschsperre
öffnet.
nDrehen Sie den Regler SQ weiter nach rechts, so werden immer
stärkere Signale benötigt, um diese Stummschaltung wieder auf-
zuheben und den Empfang freizugeben.
Hinweise: Die Ansprech-Empfindlichkeit der Rauschsperre kann
abhängig von der angeschlossenen Antenne sein. Eventuell
müssen Sie daher die Einstellung des Reglers SQ nach einem
Wechsel der Antenne ebenfalls ändern.

So funktioniert die Rauschsperre:
Signale, die oberhalb der Squelch-Schwelle (= gestrichelte Linie)
liegen, sind im Lautsprecher zu hören (mit ,3' markiert). Signale,
die unterhalb der Squelch-Schwelle liegen, sind im Lautsprecher
nicht zu hören.
S-Meter
Während Sie eine Gegenstation empfangen, können Sie an der
Balkenanzeige deren relative Empfangsfeldstärke ablesen. Im
Funkverkehr übermittelt man diesen Wert üblicherweise in S-
Stufen. Damit weiß Ihr Gesprächspartner, wie stark er empfangen
wird (siehe: Tips für den Funkverkehr).
Modulationsarten: FM
Ihr Funkgerät ist für die modernere Modulationsart FM eingerichtet:
Frequenzmodulation (FM) bietet - Sie kennen es vom UKW-
Rundfunk her - eine klare und weitgehend störungsfreie
Verständigung auch bei schwachen Verbindungen. Deshalb setzt
man heute überwiegend FM ein.
nEmpfangen Sie eine Station zwar mit einem starken Signal,
aber klingt die Wiedergabe verzerrt und unverständlich, so benutzt
diese Station wahrscheinlich noch die Modulationsart AM. Eine
Verständigung ist dann nicht möglich.
Senden
Das Senden ist ganz einfach. Beachten Sie vorher aber folgenden
Warnhinweis:
Senden Sie nie als ohne angeschlossene CB-Antenne! Diese
sollte vorher für beste Reichweiten außerde auf das nied-
rigste Stehwellenverhältnis (SWR) abgeglichen sein!
nStellen Sie dann mit dem Kanalschalter den gewünschten Kanal
ein, auf dem Sie senden wollen.
nZum Senden drücken Sie einfach die Sendetaste auf der linken
Seite Ihres Handmikrofons. Das Funkgerät schaltet dann von
Empfangen auf Senden.
Halten Sie die Sendetaste so lange gedrückt, wie Sie sprechen
wollen.
12

13
nZum Senden sprechen Sie aus etwa 10 bis 15 cm Abstand in
das Mikrofon. Lediglich bei sehr starken Umgebungsgeräuschen
halten Sie es näher an den Mund. Sprechen Sie mit normaler
Lautstärke. Eine zu hohe Lautstärke kann durch Verzerrungen die
Verständlichkeit vermindern und erhöht in kaum einem Fall die
eigentliche Reichweite.
nWährend Sie senden, können Sie auf der Balkenanzeige die
ungefähre (relative) Sendeleistung Ihres Funkgerätes ablesen.
Die Sendeleistung beträgt vier Watt und kann durch den Schalter
HI/LO auf 1 Watt verringert werden..
nLassen Sie zum Umschalten auf "Empfang" die Sendetaste
am Mikrofon wieder los.
Anhang: Zubehör
stabo CB-Mobilantennen
assend zu Ihrem Funkgerät bietet stabo eine breite alette
geeigneter CB-Mobilantennen an. Über das Angebot informiert
Sie ausführlich der jeweils aktuelle CB-Katalog. Das Angebot
umfaßt unter anderem:
nFest zu montierende Antennen für Einloch-Montage mit ver-
schiedenen Strahlern (zum Teil mit dem universellen DV-27-Fuß).
nMagnetfuß-Antennen: ohne Bohrung in der Karosserie in Sekun-
denschnelle montiert und ebenso schnell wieder abgenommen.
stabo Universal-Netzgerät
Wenn Sie Ihre Mobilstation als Feststation einsetzen, so sollten
Sie es nur mit einem Netzteil betreiben, das speziell für die Strom-
versorgung von Funkgeräten entwickelt wurde: dem stabo Netz-
gerät S S 8040. Es liefert zuverlässig 13,8 V Gleichspannung bei
3 A und ist gegenüber HF-Einstrahlungen geschützt.
stabo CB-Feststations-Antennen
Sie können Ihr CB-Funkgerät stabo xm 3200II nicht nur im Wagen,
sondern auch als Feststation von zuhause aus betreiben. Hierfür
bietet Ihnen stabo einige leistungsfähige Feststations-Antennen.
Stehwellen eßgerät
Unentbehrlich für die exakte und optimale Abstimmung sowie
Anpassung jeder CB-Antenne. Mit diesem preiswerten und präzisen
Hilfsmittel holen Sie die höchste Leistung aus Ihrer CB-Funkstation
heraus.
Externer Zusatz-Lautsprecher
Ein externer Zusatz-Lautsprecher bietet besonders bei hohen
Umgebungsgeräuschen oder ungünstiger Montage des eigentlichen
Funkgerätes eine bessere Wiedergabe. Unter dem Motto "klein
und laut" bietet der stabo Zusatz-Lautsprecher CBL 500 eine
perfekte Wiedergabe. Er wird mit einem schwenkbaren
Montagebügel geliefert und läßt sich daher flexibel montieren.

14
Technische Daten
Frequenzbereich: 26,965 MHz - 27,405 MHz
Kanäle: 40 FM Kanäle
Arbeits-Temperatur: -10 bis + 55° C
Stromversorgung: 10,8 V - 15,6 V Gleichspannung,
nominal 13,2 V
Stromverbrauch: 0,3 A beim Empfang im Bereitschafts-
Betrieb, 1,3 A beim Senden mit 4 W
Abmessungen: 116 mm x 50 mm x 220 mm (B x H x T)
Gewicht: ca. 750 g
Frequenzaufbereitung: LL-Synthesizer
Modulationsart: FM (Frequenzmodulation)
Ausgangsleistung: max. 4 W schaltbar auf 1 W an 50 Ohm
Modulationshub FM: max. 2 kHz
Antennenimpedanz: 50 Ohm
Empfindlichkeit: FM 0,5 µV bei 20 dB SINAD,
Zwischenfrequenzen: 10,695 MHz und 455 kHz
NF-Ausgangsleistung: ca. 2 W bei 10% Klirrfaktor an 8 Ohm
Lieferu fang:
Funkgerät, Elektret-Mikrofon, Mikrofonhalterung, Montagebügel,
Montagematerial, Bedienungsanleitung, Konformitätserklärung,
Schaltbild.

15
Bei Proble en
Sie können nicht oder nur in schlechter Qualität senden:
rüfen Sie das Stehwellenverhältnis Ihrer Antenne sowie die
Zuleitung auf evtl. Unterbrechungen oder Wackelkontakte!
rüfen Sie, ob das Mikrofon richtig angeschlossen ist und die
Verbindung keinen Wackelkontakt aufweist!
Wenn Sie die Sendetaste am Mikrofon drücken, muß die Anzeige
TX leuchten und Ihr Funkgerät senden. Lassen Sie die Taste
wieder los, so muß diese Anzeige erlöschen und Ihr Funkgerät
wieder auf Empfang schalten.
Sie erhalten auf Ihre Sendung keine Antwort oder haben
schlechten E pfang:
Stellen Sie den Regler SQUELCH richtig ein!
Stellen Sie den Regler VOLUME auf eine passende Wiedergabe-
Lautstärke.
rüfen Sie, ob das Mikrofon richtig angeschlossen ist und die
Verbindung keinen Wackelkontakt aufweist!
rüfen Sie das Stehwellenverhältnis Ihrer Antenne sowie die
Zuleitung auf evtl. Unterbrechungen oder Wackelkontakte!
Vergewissern Sie sich, daß Ihr Funkpartner ebenfalls die
Betriebsart FM verwenden!
Die Anzeigen leuchten nicht:
Überprüfen Sie Ihr Netzgerät: Ist es eingeschaltet?
Haben Sie die Anschlüsse für lus (= ROT) und Minus (=Schwarz)
vertauscht? Wechseln Sie in diesem Fall die Anschlüsse.
Tipps für den Funkverkehr:
Um einen ungestörten Funkverkehr zu genießen, sollten Sie die
folgenden sechs Regeln des CB-Funks beherzigen:
1. Nach dem Einschalten des Gerätes immer zuerst hören, ob der
eingestellte Kanal frei ist.
2. Dazu die Rauschsperre öffnen, um schwächere Stationen nicht
zu überhören.
3. Nur wenn der Kanal völlig frei ist, den eigenen Anruf starten.
4. Immer nur kurz rufen.
5. Nach jedem Anruf sorgfältig hören, ob eine Station antwortet.
Erst dann den Anruf wiederholen.
6. Nach jedem Durchgang der Gegenstation immer erst einige
Sekunden ause lassen, bevor man selber spricht, damit sich
auch andere Stationen melden können ("Umschaltpause").
Anrufkanäle
E pfohlen werden die folgenden Anrufkanäle:
Kanal 1 (FM) als Anrufkanal in FM,
Kanal 19 (FM) als Fernfahrerkanal im Ausland
Abweichungen hiervon sind selbstverständlich möglich.

Bei schlechten Verbindungen oder starken Störungen ist es häufig
problematisch, schwer zu verstehende Worte wie Eigennamen
und Städtenamen fehlerlos zu übermitteln.
Hier hilft das Internationale Buchstabieralphabet weiter, das auch
im Luftverkehr (ICAO) und bei der NATO eingesetzt wird:
Internationales Phonetisches Alphabet
A Alpha H Hotel O Oscar V Victor
B Bravo I India apa W Whiskey
C Charlie J Juliett Q Quebec X X-ray
D Delta K Kilo R Romeo Y Yankee
E Echo L Lima S Sierra Z Zulu
F Foxtrott M Mike T Tango
G Golf N November U Uniform
Beurteilung der E pfangsqualität
Um dem jeweiligen Gesprächspartner eindeutig sagen zu können,
wie stark und klar man ihn empfängt, verwendet man die Ziffern
des R/S-Codes. Dabei steht der R-Wert für die Verständlichkeit
("Lesbarkeit") und der S-Wert ("Santiago") für die Empfangs- bzw.
Lautstärke der Gegenstation.
Die beiden Buchstaben R und S stehen als Abkürzung für die
englischsprachigen Bezeichnungen "readability" (= Lesbarkeit)
und "signal strength" (= Signalstärke).
R/S-Code
R = Lesbarkeit
1 nicht lesbar, unverständlich
2 zeit-oder teilweise lesbar
3 schwer lesbar
4 lesbar, verständlich
5 gut lesbar
Abkürzungen
Auch der CB-Funk kennt eine "Fachsprache", die mit vielen
Fachwörtern durchsetzt ist, die z.B.aus dem Amateurfunk und
dem professionellen Funkverkehr entlehnt sind.
Sie dienen zumeist der schnellen und eindeutigen Nachrichten-
übermittlung auch in solchen Fällen, in denen die Übertragung
schwierig bzw. gestört ist. Nachfolgend eine Auflistung gebräuch-
licher Abkürzungen und ihre Bedeutung, wie sie meistens im CB-
Funk verwendet werden:
Break: Moment bitte, bitte warten, möchte mitsprechen
Cheerio: Auf Wiederhören
16
S = Signalstärke
1 kaum hörbar
2 sehr schwach hörbar
3 schwach hörbar
4 ausreichend hörbar
5 ziemlich gut hörbar
6 gut hörbar
7 mäßig stark hörbar
8 stark hörbar
9 sehr stark hörbar

17
CQ: allgemeiner Anruf
CL: Ende des Funkverkehrs, Station wird abgeschaltet
DX: Funkverbindung über große Entfernung
Fading: Signal schwankt
Hl: Ich lache
Mike: Mikrofon
Müll: Störungen
Negativ: habe nicht verstanden, nein
OK: verstanden, richtig, in Ordnung
Roger: Ich habe verstanden, alles einwandfrei empfangen
Skip: Funkrufname
Standby: Auf Empfang bleiben
Stereo: Zwei Stationen senden gleichzeitig
TVI: Fernsehstörungen
UFB ganz ausgezeichnet, sehr gut
VY viele, sehr, sehr viele
WX Wetter, Temperatur
YL Fräulein, Frau, weiblicher CB-Funker
55 viel Erfolg, alles Gute
73 Grüße
88 Liebe und Küsse (als herzlichen Gruß an eine YL)
99 Verschwinde! Räume den Kanal
Q-Gruppen
Beim CB-Funkverkehr werden sehr häufig Abkürzungen verwendet.
Viele von ihnen wurden aus dem international verbindlichen Q-
Code übernommen, der auch im Seefunk oder im Amateurfunk
Anwendung findet. Mit diesen Drei-Buchstaben-Kürzeln lassen
sich schnell Informationen vermitteln. Da besonders "CB-Neulinge"
mitunter diese Abkürzungen nicht kennen, haben wir die
gebräuchlichsten einmal zusammengestellt und ihre Bedeutung
im CB-Funk erläutert:
QRA: Mein Stationsname ist...
QRG: Frequenz, Betriebskanal
QRL: Beschäftigung, Arbeitsplatz
QRM: Störung durch andere Stationen
QRN: Atmosphärische Störungen
QR : Arbeiten mit geringer Leistung
QRT: Ende des Funkverkehrs
QRU: Es liegen keine weiteren Nachrichten mehr vor.
QRV: Sende- und empfangsbereit
QRX: Unterbrechung des Funkverkehrs, ause, bitte warten
QRZ: Sie werden gerufen, Anruf von einer bestimmten Station
QSB: Schwankungen der Feldstärke, Schwund, Fading
QSL: Empfangsbestätigung
QSO: Funkverbindung, Gespräch über Funk
QS : Vermittlung zweier Stationen für eine dritte
QST: Durchsage an alle
QSY: Frequenzwechsel, Kanalwechsel
QTH: Standort

18
Hersteller - Garantie
Als Hersteller dieses Geräts gewähren wir, die
stabo Elektronik G bH,
Münchewiese 16, 31137 Hildeshei /Deutschland
eine selbständige Garantie gegenüber dem Verbraucher.
Die Garantieleistung erstreckt sich auf die kostenlose Beseitigung
aller Fabrikations- und Materialfehler zum Zeitpunkt des Kaufs
dieses Geräts (Beschaffenheitsgarantie).
Die Garantie gilt nicht für:
- Transportschäden,
- den Betrieb mit Zubehör, das nicht durch stabo für den Betrieb
mit diesem Gerät freigegeben und entsprechend gekennzeichnet
wurde
- Sicherungen, Anzeigenleuchten und Halbleiter, die durch
fehlerhafte Bedienung beschädigt wurden,
- Geräte, die unbefugt geöffnet oder verändert wurden,
- Funktionen, die nicht in der Bedienungsanleitung beschrieben
sind,
- Fehler durch unsachgemäße Handhabung, mutwillige Beschä-
digung, mechanische Überbeanspruchung, übermäßige Hitze
oder Feuchtigkeitseinwirkung, ausgelaufene Batterien, falsche
Versorgungsspannung oder Blitzschlag,
- Fracht- oder Transportkosten.
Gewährleistungsansprüche gegenüber dem Händler aufgrund
des Kaufvertrages bestehen gesondert neben diesen Garantie-
bestimmungen und werden hierdurch nicht eingeschränkt.
Dieser Garantie-Abschnitt ist nur gültig, wenn er vollständig aus-
gefüllt und unterschrieben ist.
Geräte-Typ:________________________________
Geräte-Nummer(n):__________________________
Gekauft bei:
(Stempel oder genaue Anschrift des Händlers)
Kaufdatum:_____________________________
Unterschrift des Händlers:______________________________

19
Frequency tables
CB-Kanäle und ihre Frequenzen
Channel Frequency Channel Frequency
Kanal Frequenzen Kanal Frequenzen
(MHz) (MHz)
1 26,965
2 26,975
3 26,985
4 27,005
5 27,015
6 27,025
7 27,035
8 27,055
9 27,065
10 27,075
11 27,085
12 27,105
13 27,115
14 27,125
15 27,135
16 27,155
17 27,165
18 27,175
19 27,185
20 27,205
21 27,215
22 27,225
23 27,255
24 27,235
25 27,245
26 27,265
27 27,275
28 27,285
29 27,295
30 27,305
31 27,315
32 27,325
33 27,335
34 27,345
35 27,355
36 27,365
37 27,375
38 27,385
39 27,395
40 27,405
41 26,565
42 26,575
43 26,585
44 26,595
45 26,605
46 26,615
47 26,625
48 26,635
49 26,645
50 26,655
51 26,665
52 26,675
53 26,685
54 26,695
55 26,705
56 26,715
57 26,725
58 26,735
59 26,745
60 26,755
61 26,765
62 26,775
63 26,785
64 26,795
65 26,805
66 26,815
67 26,825
68 26,835
69 26,845
70 26,855
71 26,865
72 26,875
73 26,885
74 26,895
75 26,905
76 26,915
77 26,925
78 26,935
79 26,945
80 26,955

1HI/LO: output power switch (4 W/1 W)
2Display (see below)
3channel selector
4microphone plug (4 pin)
5VOL/OFF: ON/OFF - volume
6SQ: SQUELCH
1FM: frequency modulation
2S meter: display of field strength and relative power output
3channel display
4S/RF: meter: display of field strength and relative power output
1 ANT: antenna jack
2 EXT.S : external speaker jack (8W, Æ 3,5 mm)
3 DC 13,8 V: DC power supply (13,2 V)
1 2 3
4 5 6
Elektronik GmbH
31137 Hildesheim/Germany
stabo x 3200 II
Ser.-Nr.:
1 2 3
Display
Rear
Front
20
Your stabo x 3200 II at a glance
