Staubli PV-CZM User manual

1/12
MA251 (fr_en)
Notice d‘utilisation
MA251 (fr_en)
Operating instructions
MA251 (fr_en)
Notice d‘utilisation
MA251 (fr_en)
Operating instructions
Pince à sertir PV-CZM Crimping pliers PV-CZM
Sommaire
Consignes de sécurité �����������������������������������������������������������������2
Version pour MC4������������������������������������������������������������������������3
Version pour MC4-Evo 2 �������������������������������������������������������������6
Changement de la matrice de sertissage�������������������������������������8
Sertissage ���������������������������������������������������������������������������������10
Content
Safety Instructions �����������������������������������������������������������������������2
Explanation for MC4��������������������������������������������������������������������3
Explanation for MC4-Evo 2����������������������������������������������������������6
Exchanging the crimping die��������������������������������������������������������8
Crimping������������������������������������������������������������������������������������10

2/12
Consignes de sécurité Safety instructions
Importance des instructions d‘utilisation
Le NON-RESPECT des instructions de montage et des con-
signes de sécurité peut entraîner des blessures mortelles dues
à un choc électrique, un arc électrique, un incendie ou une
défaillance du système�
•Respecter l’intégralité des instructions d’utilisation�
Utiliser ce produit uniquement conformément à ce mode
d’emploi et aux données techniques�
Le mode d’emploi et les données techniques au format nu-
mérique sont disponibles sur:
www�staubli�com/electrical
Importance of the instruction manual
NOT following the instruction manual and safety instructions
could result in life-threatening injuries due to electric shock, elec-
tric arcs, fire, or failure of the system�
•Follow the entire instruction manual�
Use the product only according to this instruction manual and
the technical data�
The digital instruction manual and the technical data are available
at:
www�staubli�com/electrical
Usage prévu
Les présents outils à main sont en place pour fournir un excel-
lent sertissage des connecteurs PV de Stäubli� Les sertissages
doivent être effectués uniquement sur des câbles hors tension�
L’outil à main N’EST PAS adapté à un travail sous tension
(CEI60900)�
Intended use
The present hand tools are in place to deliver crimp excellence
for Stäubli PV connectors with cables� Crimpings shall be carried
out only in de-energized state of the cables�
The hand tool is NOT suitable for Live working (IEC 60900)�
Consignes de sécurité relatives à la fonction
d’ouverture d’urgence pour éviter toute blessure:
Safety instructions regarding the emergency
opening feature to avoid human injuries:
Outil indispensable pour toute ouverture d’urgence:
Tournevis plat à pointe fine, par exemple 3 × 75mm Required tool for emergency opening: Screwdriver with fine tip e�g� 3 × 75mm
Description de l’ouverture d’urgence: Description of the emergency opening:
À l’aide du tournevis, faites tourner la vis dans le sens inverse
des aiguilles d’une montre ou dans le sens des aiguilles d’une
montre jusqu’à ce que la pince se désengage instantanément�
Use the screwdriver to turn the screw anti-clockwise or clock-
wise to a point where the pliers will be disengaged instantly�
Remarque:
Une fois que la pince à sertir a été ouverte à l’aide de l’ouver-
ture d’urgence, le sertissage métallique en cours doit être jeté�
Aucune action particulière n’est nécessaire pour utiliser à nou-
veau la pince à sertir après une ouverture d’urgence�
Note:
Once the crimping pliers have been opened using the
emergency opening, the metal crimp in process needs to be
discarded�
No special action necessary to use the crimping pliers for any
next crimp operation following an emergency opening�

3/12
1
Type Section du câble Conductor cross section Cosse à fût ouvert (B-Crimp) Open crimp contacts (B-Crimp) Cosse à fût fermé (O-Crimp) Closed crimp contacts (O-Crimp)
Pinces à sertir
Crimping pliers
Matrices de sertissage
Crimping dies
Positionneur
Locator
PV-CZM-18100 32.6020-18100 PV-CZM-19100 32.6020-19100 PV-CZM-22100 32.6020-22100 PV-CZM-23100 32.6020-23100 PV-CZM-20100 32.6020-20100 PV-CZM-21100 32.6020-21100 PV-ES-CZM-18100 32.6021-18100 PV-ES-CZM-19100 32.6021-19100 PV-ES-CZM-22100 32.6021-22100 PV-ES-CZM-23100 32.6021-23100 PV-ES-CZM-20100 32.6021-20100 PV-ES-CZM-21100 32.6021-21100 PV-LOC 32.6040 PV-LOC-B 32.6055 PV-LOC-D 32.6074
PV-KBT4/2,5...-UR, PV-KST4/2,5...-UR
2.5 mm2• • • • • •
14 AWG • • • • • •
PV-KBT4/6...-UR, PV-KST4/6...-UR
4 mm2• • • • • • • • • • •
12 AWG • • • • • • • • • • •
6 mm2• • • • • • • • •
10 AWG • • • • • • • • •
PV-KBT4/5...-UR, PV-KST4/5...-UR
14 AWG • • • •
12 AWG • • • •
10 AWG • • • •
PV-KBT4/8II-UR, PV-KST4/8II-UR
8 AWG • • • • • • •
PV-KBT/10..., PV-KST/10...
10 mm2• • • • • •
Version pour MC4 Explanation for MC4
(ill. 1)
Pince à sertir avec positionneur et matrice de sertissage intégrés� (ill. 1) Crimping pliers incl� locator and built-in crimping die�

4/12
2
3
4
8
7
5
1
2
3
4
5
6
10
9
Pièces détachées Individual parts
(ill. 2 + 3 + 4 + 5 + 6)
Matrices de sertissage interchan-
geables�
(ill. 2 + 3 + 4 + 5 + 6)
Interchangeable crimping dies�
(ill. 2) (ill. 2)
Plage de sertissage
Crimping range Type No. de Cde. Order No.
mm2AWG
1.5/2.5/4 14/12 PV-ES-CZM-18100 32.6021-18100
(ill. 3) (ill. 3)
Plage de sertissage
Crimping range Type No. de Cde. Order No.
mm2AWG
2.5/4/6 12/10 PV-ES-CZM-19100 32.6021-19100
(ill. 4) (ill. 4)
Plage de sertissage
Crimping range Type No. de Cde. Order No.
mm2AWG
4/10 PV-ES-CZM-20100 32.6021-20100
Pos. Section du câble
Cable cross section
approprié pour
suitable for
mm2AWG
11.5 14 PV-KST4/2.5-UR
PV-KBT4/2.5-UR
22.5 PV-KST4/2.5-UR
PV-KBT4/2.5-UR
34 12 PV-KST4/6-UR
PV-KBT4/6-UR
Pos. Section du câble
Cable cross section
approprié pour
suitable for
mm2AWG
42.5 PV-KST4/2.5...-UR
PV-KBT4/2.5...-UR
54 12 PV-KST4/6...-UR
PV-KBT4/6...-UR
66 10 PV-KST4/6...-UR
PV-KBT4/6...-UR
Pos. Section du câble
Cable cross section
approprié pour
suitable for
mm2
74PV-KST4/6...-UR
PV-KBT4/6...-UR
810 PV-KST4/10...-UR
PV-KBT4/10...-UR
Pos. Section du câble
Cable cross section
approprié pour
suitable for
mm2
96PV-KST4/6...-UR
PV-KBT4/6...-UR
10 10 PV-KST4/10...-UR
PV-KBT4/10...-UR
(ill. 5) (ill. 5)
Plage de sertissage
Crimping range Type No. de Cde. Order No.
mm2
6/10 PV-ES-CZM-21100 32.6021-21100

5/12
8
6
9
10
7
11
12
13
16
15
14

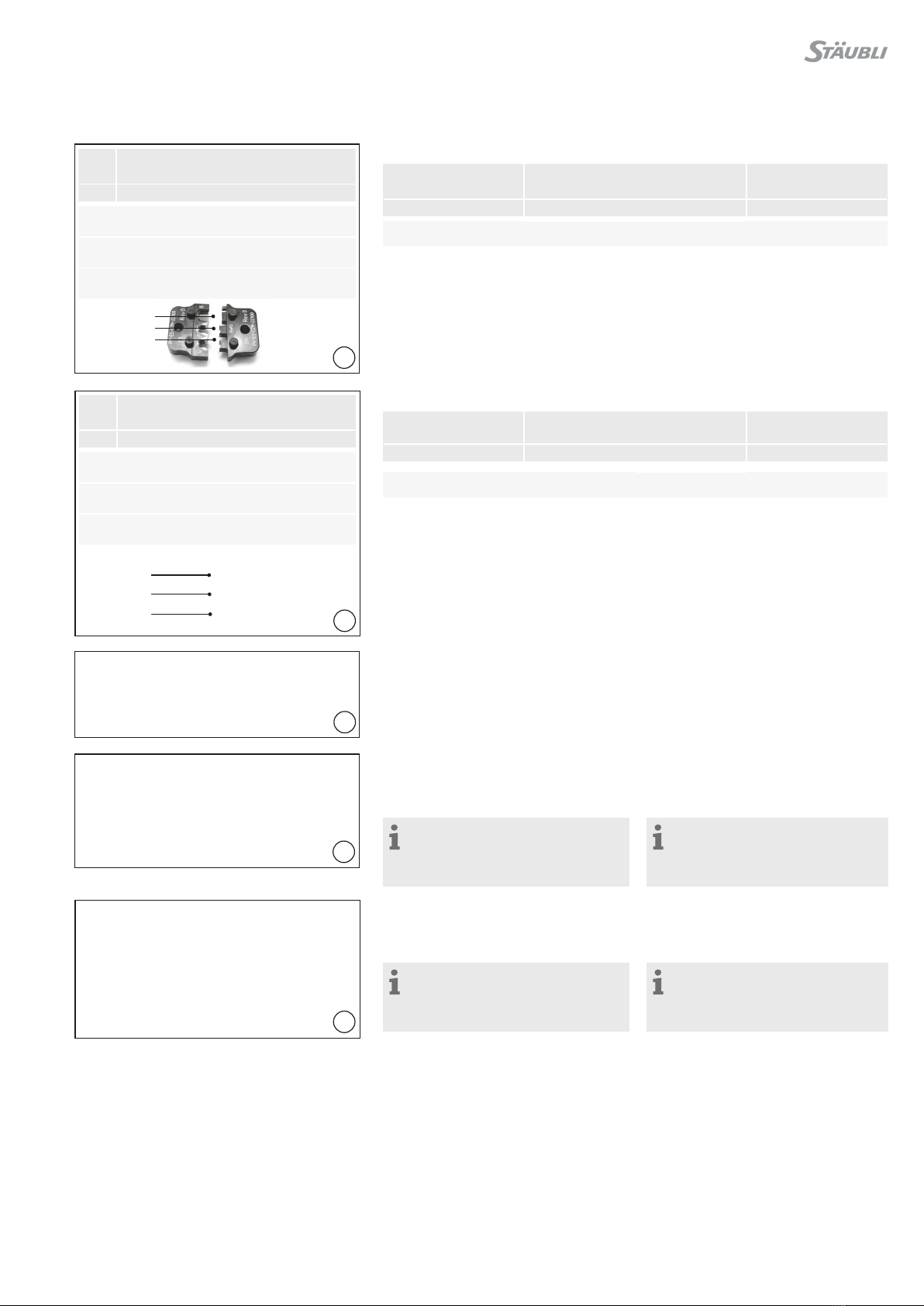

(ill. 6) (ill. 6)
Plage de sertissage
Crimping range Type No. de Cde. Order No.
AWG
8/12/10 PV-CZM-22100 32.6020-22100
(ill. 7) (ill. 7)
Plage de sertissage
Crimping range Type No. de Cde. Order No.
AWG
8/10/12/14 PV-CZM-23100 32.6021-23100
(ill. 8)
Positionneur PV-LOC
No� de Cde� 32�6040
(ill. 8)
Locator PV-LOC
Order No�: 32�6040
(ill. 9)
Positionneur PV-LOC-B
No� de Cde� 32�6055
(ill. 9)
Locator PV-LOC-B
Order No�: 32�6055
Remarque:
Lors de l‘utilisation de la pince à
sertir PV-CZM-22100, utiliser le posi-
tionneur PV-LOC-B�
Note:
When using the crimping pliers
PV-CZM-22100, use the locator
PV-LOC-B�
(ill. 10)
Positionneur PV-LOC-D
No� de Cde� 32�6074
(ill. 10)
Locator PV-LOC-D
Order No�: 32�6074
Remarque:
Lors de l‘utilisation de la pince à
sertir PV-CZM-23100, utiliser le posi-
tionneur PV-LOC-D�
Note:
When using the crimping pliers
PV-CZM-23100, use the locator
PV-LOC-D�
Pos. Section du câble
Cable cross section
approprié pour
suitable for
AWG
11 8PV-KST4/8II-UR
PV-KBT4/8II-UR
12 10 PV-KST4/6...-UR
PV-KBT4/6...-UR
13 12 PV-KST4/6...-UR
PV-KBT4/6...-UR
Pos. Section du câble
Cable cross section
approprié pour
suitable for
AWG
14 8PV-KST4/8II-UR
PV-KBT4/8II-UR
15 10/12 PV-KST4/5...-UR
PV-KBT4/5...-UR
16 14 PV-KST4/5...-UR
PV-KBT4/5...-UR

6/12
11
Version pour MC4-Evo 2 Explanation for MC4-Evo 2
(ill. 11)
Pince à sertir avec positionneur et matrice de sertissage intégrés� (ill. 11) Crimping pliers incl� locator and built-in crimping die
Type Section du câble Conductor cross section Cosse à fût ouvert (B-Crimp) Open crimp contacts (B-Crimp) Cosse à fût fermé (O-Crimp) Closed crimp contact (O-Crimp)
Pinces à sertir
Crimping pliers
Matrices de sertissage
Crimping dies
Positionneur
Locator
PV-CZM-40100 32.6020-40100 PV-CZM-41100 32.6020-41100 PV-CZM-42100 32.6020-42100 PV-ES-CZM-40100 32.6021-40100 PV-ES-CZM-41100 32.6021-41100 PV-ES-CZM-42100 32.6021-42100 PV-LOC-C 32.6056
PV-KST-EVO 2/2.5…-UR
PV-KBT-EVO 2/2.5…-UR
2.5 mm2• • • • • •
14 AWG • • • • • •
PV-KST-EVO 2/6...-UR,
PV-KBT-EVO 2/6...-UR
4 mm2• • • • • • • •
12 AWG • • • • • • • •
6 mm2• • • • • •
10 AWG • • • • • •
PV-KST-EVO 2/10...-UR,
PV-KBT-EVO 2/10...-UR
10 mm2• • • •
8 AWG • • • •

7/12
12
13
1
2
3
4
5
6
14
8
7
15
Pos. Section du câble
Cable cross section
approprié pour
suitable for
mm2AWG
11.5 PV-KST4-EVO 2/2,5...-UR
PV-KBT4-EVO 2/2,5...-UR
22.5 14 PV-KST4-EVO 2/2,5...-UR
PV-KBT4-EVO 2/2,5...-UR
34 12 PV-KST4-EVO 2/6...-UR
PV-KBT4-EVO 2/6...-UR
Pos. Section du câble
Cable cross section
approprié pour
suitable for
mm2AWG
42.5 14 PV-KST4-EVO 2/2,5...-UR
PV-KBT4-EVO 2/2,5...-UR
54 12 PV-KST4-EVO 2/6...-UR
PV-KBT4-EVO 2/6...-UR
66 10 PV-KST4-EVO 2/6...-UR
PV-KBT4-EVO 2/6...-UR
crimp contacts Individual parts
(ill. 12 + 13 + 14
Matrices de sertissage interchangeables�
(ill. 12 + 13 + 14)
Interchangeable crimping dies
(ill. 12) (ill. 12)
Plage de sertissage
Crimping range Type No. de Cde. Order No.
mm2AWG
1.5/2.5/4 14/12 PV-ES-CZM-40100 32.6021-40100
(ill. 13) (ill. 13)
Plage de sertissage
Crimping range Type No. de Cde. Order No.
mm2AWG
2.5/4/6 14/12/10 PV-ES-CZM-41100 32.6021-41100
(ill. 14) (ill. 14)
Plage de sertissage
Crimping range Type No. de Cde. Order No.
mm2AWG
4/10 12/8 PV-ES-CZM-42100 32.6021-42100
(ill. 15)
Positionneur PV-LOC-C
No� de Cde� 32�6056
(ill. 15)
Locator PV-LOC-C
Order no�: 32�6056
Pos. Section du câble
Cable cross section
approprié pour
suitable for
mm2AWG
74 12 PV-KST4-EVO 2/6...-UR
PV-KBT4-EVO 2/6...-UR
810 8 PV-KST4-EVO 2/10...-UR
PV-KBT4-EVO 2/10...-UR

8/12
16
17
18
19

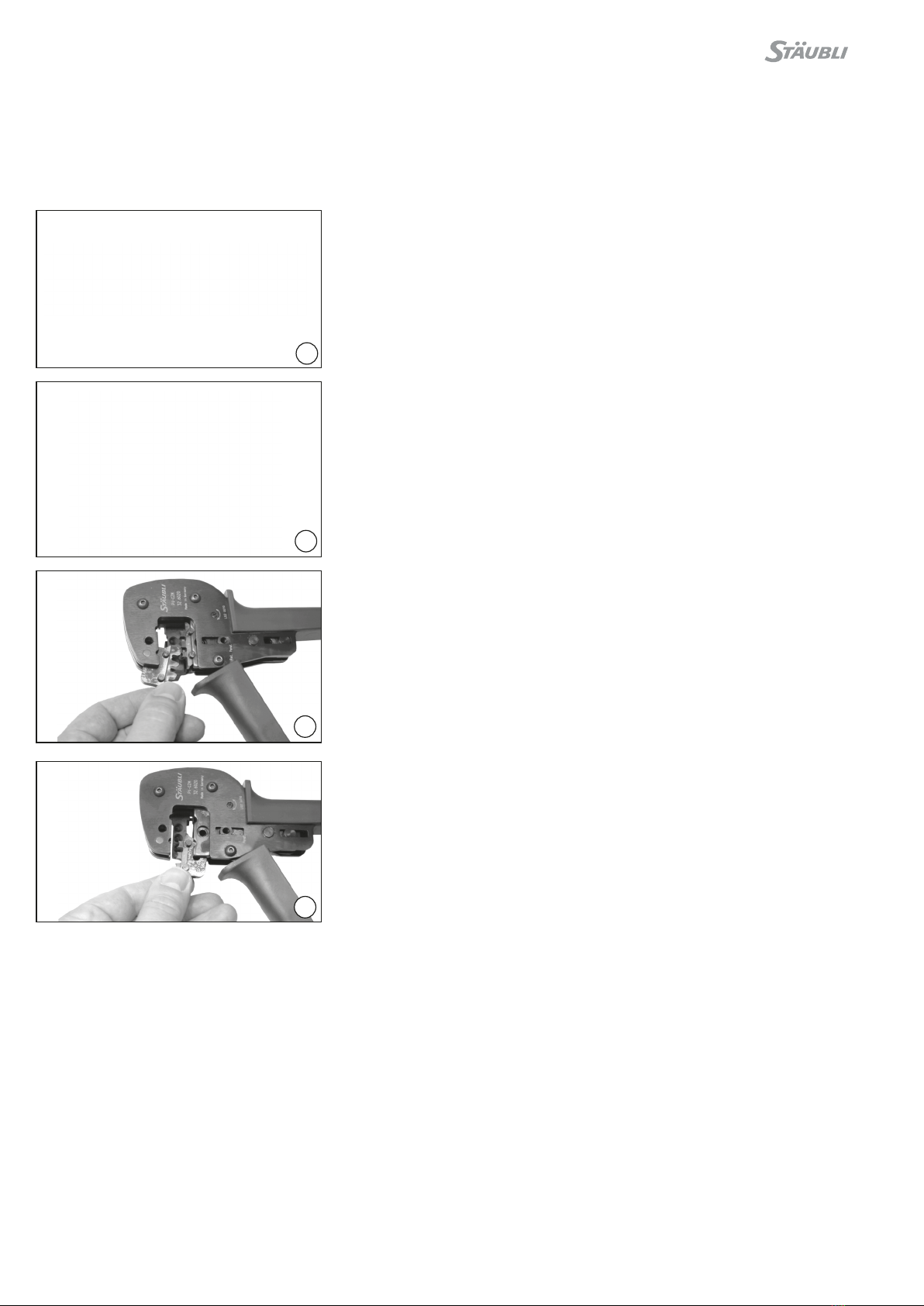

Changement de la matrice de
sertissage
Exchanging the crimping die
Démontage de la matrice de sertis-
sage
Removing the crimping die
(ill. 16)
Fermer la pince à sertir
(ill. 16)
Close the crimping pliers�
(ill. 17)
Enlever complètement les deux vis
de montage: la vis longue S et la vis
courte S1� Ouvrir les pinces à sertir
(serrer à fond puis relâcher)�
(ill. 17)
Remove completely both mounting
screws: the long S and the short S1�
Open the crimping pliers (press com-
pletely together and release)�
(ill. 18)
Extraire la matrice de sertissage supé-
rieure�
(ill. 18)
Remove the upper crimping die�
(ill. 19)
Extraire la matrice de sertissage infé-
rieure�
(ill. 19)
Remove the lower crimping die�

9/12
20
21
22
23
Montage de la matrice de sertissage Fitting the crimping die
(ill. 20)
•Ouvrir la pince à sertir (serrer à fond
puis relâcher)�
•Introduire les deux matrices de ser-
tissage
•Le marquage doit être du même côté
que le marquage de la pince à sertir�
•Fermer la pince à sertir� Visser les
deux matrices de sertissage�
•Mais veiller à ne pas dénuder les têtes
des vis et à placer chaque vis au bon
endroit�
(ill. 20)
•Open the crimping pliers (press com-
pletely together and release)�
•Insert both crimping dies�
•The markings must be on the same
side as the marking on the crimping
pliers�
•Close crimping pliers and screw both
crimping dies�
•But take care not to strip screw
heads and to put each screw in its
proper location�
(ill. 21)
Insérer le positionneur dans la goupille
de guidage�
(ill. 21)
Ax locator onto the guide pin�
(ill. 22)
Faire pivoter le positionneur (retenu
magnétiquement)�
(ill. 22)
Rotate the locator (held magnetically)
(ill. 23)
Bloquer le positionneur� (ill. 23 Lock the locator�

10/12
26
C
24
25
Sertissage Crimping
(ill. 24)
•Ouvrir l’étrier (K) et le maintenir
•Insérer le contact dans la zone de
section appropriée de la pince à sertir�
•Tourner les languettes de sertissage
(C) vers le haut�
•Relacher l’étrier (K)�
•Le contact est fixé�
(ill. 24)
•Open clamp (K) and hold tight�
•Insert the contact in the appropriate
cross-section range�
•Turn the crimping flaps (C) upwards�
•Release clamp (K)�
•The contact is locked�
(ill. 25)
Vérifier si les languettes de sertissage
sont toujours correctement alignées�
(ill. 25)
Verify if the crimping flaps are still cor-
rectly aligned�
Fermer doucement la pince pour que
les languettes de sertissage se trouvent
à l‘intérieur de l‘insert de sertissage�
Press the pliers gently together until the
crimping flaps are properly located with-
in the crimping die�
(ill. 26)
Introduire le câble dénudé jusqu’à ce
que l’isolant bute sur la matrice de ser-
tissage� Fermer complètement la pince
à sertir�
(ill. 26)
Insert the stripped cable end until the
cable strands come up against the
clamp�
Close the crimping pliers completely�

11/12
27
(ill. 27)
Vérifiez visuellement le sertissage selon les critères selon IEC
60352-2�
(ill. 27)
Visually check the crimp according to the criteria written in
IEC 60352-2�
Confirmer que:
•Tous les brins sont enfermés
•Le sertissage n’est pas déformé et que les languettes soient
présentes
•Le sertissage soit symétrique
•Une « brosse » de brins conducteur est visible sur la face de
contact du sertissage�
Confirm that:
•All of the strands have been captured in the crimp sleeve
•The crimp sleeve is not deformed or missing any portion of the
crimp flaps
•That the crimp is symmetrical in form
•A “brush” of conductor strands are visible on the contact side
of crimp�
Vérifier la hauteur de sertissage� Les valeurs typiques pour la
hauteur de sertissage des câbles Stäubli Flex-Sol-EvoTX et Flex-
Sol-EvoDX se trouvent ci-dessous:
Verify crimp height� Typical values for the crimp height for Stäubli
PV cable Flex-Sol-Evo TX and Flex-Sol-Evo DX are listed below:
MC4 MC4-Evo 2 mm2AWG
Cosse à fût ouvert (B-Crimp) Open crimp contacts (B-Crimp) Cosse à fût fermé (O-Crimp) Closed crimp contacts (O-Crimp)
Câble
Cable
Hauteur de sertissage Crimp height
PV-KBT4/2,5...-UR
PV-KST4/2,5...-UR
PV-KST4-EVO 2/2.5…-UR
PV-KBT4-EVO 2/2.5…-UR 2.5 14 • Flex-Sol-Evo TX 2,5 Flex-Sol-Evo DX 2,5 1.80
PV-KBT4/6...-UR
PV-KST4/6...-UR
PV-KST4-EVO 2/6...-UR
PV-KBT4-EVO 2/6...-UR 4.0 12 • Flex-Sol-Evo TX 4,0 Flex-Sol-Evo DX 4,0 2.15
PV-KBT4/6...-UR
PV-KST4/6...-UR
PV-KST4-EVO 2/6...-UR
PV-KBT4-EVO 2/6...-UR 6.0 10 • Flex-Sol-Evo TX 6,0 Flex-Sol-Evo DX 6,0 2.40
PV-KBT/10…
PV-KST/10…
PV-KST4-EVO 2/10...-UR
PV-KBT4-EVO 2/10...-UR 10 8 • Flex-Sol-Evo TX 10 Flex-Sol-Evo DX 10 3.02
PV-KBT4/5…-UR
PV-KST4/5…-UR 14 • Flex-Sol-Evo DX 2,5 2.20
PV-KBT4/5…-UR
PV-KST4/5…-UR 12 • Flex-Sol-Evo DX 4,0 2.50
PV-KBT4/5…-UR
PV-KST4/5…-UR 10 • Flex-Sol-Evo DX 6,0 2.50
PV-KBT4/8II-UR
PVKST4/8II-UR 8 • Flex-Sol-Evo DX 10 3.12
Hauteur de
sertissage
Crimp height

12/12
Fabricant/Manufacturer:
Stäubli Electrical Connectors AG
Stockbrunnenrain 8
4123 Allschwil/Switzerland
Tél. [phone]
Fax [phone]
mail [email protected]
www.staubli.com/electrical © by Stäubli Electrical Connectors AG, Switzerland – MA251 – 08.2022, Index d, Marketing Communications – Sous réserve de modifications/Subject to alterations
Bon sertissage Good crimp
Mauvais sertissage:
•Pièces découpées tordues de manière incorrecte�
Bad crimp:
•Stamped parts bent wrongly�
•Flux de matériaux vers l’extérieur� •Material flow outwards�
•Ailes de sertissage ouvertes� •Open crimp wings�
•Brins non inclus� •Not included strands�
