Staubli PV-CZM Series User manual

1/12
PV-CZM-60100
32.6020-60100
PV-CZM-61100
32.6020-61100
MA251 (de_en)
Bedienungsanleitung
MA251 (de_en)
Operating instructions
MA704 (cz_en) 4193N93003
Pokyny k použití
MA704 (cz_en)
Operating instructions
Krimpovací nástroj PV-CZM-... Crimping tool PV-CZM-...
Obsah
Bezpečnostní pokyny�������������������������������������������������������������������2
Rozsah dodávky��������������������������������������������������������������������������3
Jednotlivé díly������������������������������������������������������������������������������6
Výměna krimpovací matrice���������������������������������������������������������7
Montáž lokátoru���������������������������������������������������������������������������8
Krimpování ����������������������������������������������������������������������������������9
Content
Safety Instructions �����������������������������������������������������������������������2
Scope of delivery�������������������������������������������������������������������������3
Individual parts ����������������������������������������������������������������������������6
Exchanging the crimping die��������������������������������������������������������7
Locator assembly ������������������������������������������������������������������������8
Crimping��������������������������������������������������������������������������������������9
Průřezy vodičů/Conductor cross sections:
2.5 mm², 4 mm², 6 mm²
Průřezy vodičů/Conductor cross sections:
4 mm², 6 mm², 10 mm²

2/12
Bezpečnostní pokyny Safety instructions
Význam montážních pokynů
NEDODRŽENÍ montážních a bezpečnostních pokynů může mít
za následek život ohrožující zranění v důsledku úrazu elektrickým
proudem, elektrickým proudem v plynech nebo v důsledku
požáru nebo poruchy systému�
•Dodržujte veškeré montážní pokyny�
Výrobek používejte výhradně v souladu s tímto návodem k obslu-
ze a technickými údaji�
Návod k použití a technické údaje v digitální podobě jsou k
dispozici na:
www�staubli�com/electrical
Importance of the instruction manual
NOT following the instruction manual and safety instructions
could result in life-threatening injuries due to electric shock, elec-
tric arcs, fire, or failure of the system�
•Follow the entire instruction manual�
Use the product only according to this instruction manual and
the technical data�
The digital instruction manual and the technical data are available
at:
www�staubli�com/electrical
Určené použití
Přítomné ruční nástroje jsou zavedeny, aby zajistily vynikající
krimpování konektorů Stäubli pro fotovoltaické systémy na
kabely� Krimpování se musí provádět pouze, když nejsou kabely
pod napětím�
Ruční nástroj NENÍ vhodný pro práci pod napětím (ČSN IEC
60900)�
Intended use
The present hand tools are in place to deliver crimp excellence
for Stäubli PV connectors with cables� Crimpings shall be carried
out only in de-energized state of the cables�
The hand tool is NOT suitable for Live working (IEC 60900)�

3/12
Rozsah dodávky Scope of delivery
Krimpovací kleště svyměnitelnými krimpovacími matricemi
alokátory� Crimping pliers with interchangeable crimping dies and locators�
Krimpovací kleště
Crimping pliers Lokátory Locators Krimpovací matrice Crimping die
2.5 mm²; 4 mm²; 6 mm²
PV-CZM-61100
32.6020-61100
32.6082
32.6084
Konektory MC4
MC4 connectors
Konektory MC4-EVO 2
MC4-EVO 2 connectors
32.6021-61100
4 mm²; 6 mm²; 10 mm²
PV-CZM-60100
32.6020-60100
32.6081
Konektory MC4-EVO 2
MC4-EVO 2 connectors
Konektory MC4
MC4 connectors
32.6083
32.6021-60100

4/12

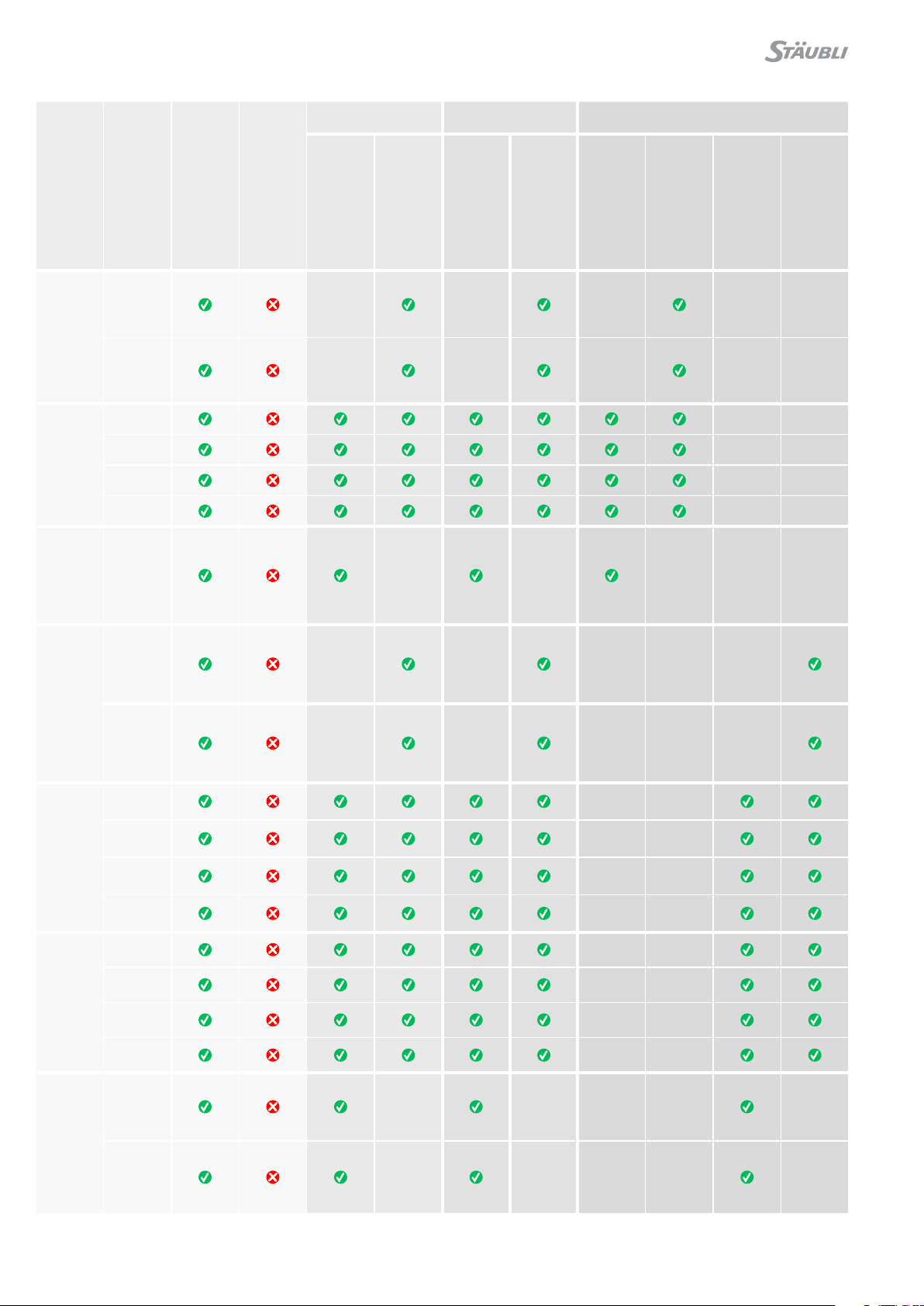

Typ Type Průřezy vodičů Conductor cross section Otevřené krimpovací kontakty Open crimp contacts B-krimpování/B-Crimp Uzavřené krimpovací kontakty* Closed crimp contacts* O-krimpování/O-Crimp
Krimpovací kleště
Crimping pliers
Krimpovací matrice
Crimping dies
Lokátory
Locators
PV-CZM-60100 32.6020-60100 PV-CZM-61100 32.6020-61100 PV-ES-CZM-60100 32.6021-60100 PV-ES-CZM-61100 32.6021-61100 4 mm², 6 mm², 10 mm² PV-LOC-MC4 32.6081 2.5 mm², 4 mm², 6 mm² PV-LOC-MC4 32.6082 4 mm², 6 mm², 10 mm² PV-LOC-MC4-EVO 2 32.6083 2.5 mm², 4 mm², 6 mm² PV-LOC-MC4-EVO 2 32.6084
PV-KBT4/2,5...-UR, PV-KST4/2,5...-UR
2.5 mm²
14 AWG
PV-KBT4/6...-UR, PV-KST4/6...-UR
4 mm²
12 AWG
6 mm²
10 AWG
PV-KBT4/10..., PV-KST4/10...
10 mm²
PV-KST4-EVO 2/2.5...-UR PV-KBT4-EVO 2/2.5...-UR
2.5 mm²
14 AWG
PV-KST4-EVO 2/6...-UR PV-KBT4-EVO 2/6...-UR
4 mm²
12 AWG
6 mm²
10 AWG
PV-KST4-EVO 2A/6... PV-KBT4-EVO 2A/6...
4 mm²
12 AWG
6 mm²
10 AWG
PV-KST4-EVO 2A/10... PV-KBT4-EVO 2A/10...
10 mm²
8 AWG

5/12
*Poznámka:
Harmonizované krimpovací kleště spolu sdostupnými vlož-
kami uvedenými vtabulce výše neumožňují žádné proveditelné
krimpování pro krimpy sobjímkou� Krimpy sobjímkou jsou pak
nepoužitelné�
*Note:
The harmonised crimping pliers along with the available
inserts listed in the above table do not provide any feasible
crimping for barrel crimps� Barrel crimps will become unuse-
able�
Poznámka:
Krimpovací kleště nejsou určeny kpoužití skrimpovacími
svorkami PV-KST4/5…; PV-KBT4/5…;
PV-KST4/8…; PV-KBT4/8���
Viz tabulka na straně 4�
Note:
The crimping pliers are not designed for to be used along
with crimping terminals PV-KST4/5���; PV-KBT4/5���;
PV-KST4/8���; PV-KBT4/8���
See table on page 4�

6/12
1
3
1
2
1
2
3
2
4
3, 4
Pol.
Pos.
Průřez kabelu
Cable cross section vhodné pro
suitable for
mm² AWG
14 12
PV-KST4/6...-UR
PV-KBT4/6...-UR
PV-KST4-EVO 2/6...-UR
PV-KBT4-EVO 2/6...-UR
PV-KST4-EVO 2A/6...
PV-KBT4-EVO 2A/6...
26 10
PV-KST4/6...-UR
PV-KBT4/6...-UR
PV-KST4-EVO 2/6...-UR
PV-KBT4-EVO 2/6...-UR
PV-KST4-EVO 2A/6...
PV-KBT4-EVO 2A/6...
310 8
PV-KST4-EVO 2/10...-UR
PV-KBT4-EVO 2/10...-UR
PV-KST4-EVO 2A/10...
PV-KBT4-EVO 2A/10...
410 – PV-KST4/10...
PV-KBT4/10...
Pol.
Pos.
Průřez kabelu
Cable cross section vhodné pro
suitable for
mm² AWG
12.5 14
PV-KST4/2.5...-UR
PV-KBT4/2.5...-UR
PV-KST4-EVO 2/2.5...-UR
PV-KBT4-EVO 2/2.5...-UR
PV-KST4-EVO 2A/2.5...
PV-KBT4-EVO 2A/2.5...
24 12 PV-KST4/6...-UR
PV-KBT4/6...-UR
PV-KST4-EVO 2/6...-UR
PV-KBT4-EVO 2/6...-UR
PV-KST4-EVO 2A/6...
PV-KBT4-EVO 2A/6...
36 10
Jednotlivé díly Individual parts
(obr. 1)
Vyměnitelná krimpovací matrice pro prů-
řezy kabelů 4 mm², 6 mm² a10 mm²
(ill. 1)
Interchangeable crimping die for cable
cross sections 4 mm², 6 mm² and
10 mm²
Poznámka:
Krimpovací kleště nejsou určeny
kpoužití skrimpovacími svorka-
mi PV-KST4/5…; PV-KBT4/5…;
PV-KST4/8…; PV-KBT4/8���
Viz tabulka na straně 4�
Note:
The crimping pliers are not
designed for to be used along with
crimping terminals PV-KST4/5���;
PV-KBT4/5���; PV-KST4/8���;
PV-KBT4/8���
See table on page 4�
(obr. 2) Lokátory:
Konektory MC4:
PV-LOC-MC4
Objednací č� 32�6081
Konektory MC4-Evo 2:
PV-LOC-MC4-EVO 2
Objednací č� 32�6083
(ill. 2) Locators:
MC4 connectors:
PV-LOC-MC4
Order No� 32�6081
MC4-Evo 2 connectors:
PV-LOC-MC4-EVO 2
Order No� 32�6083
Pozor
Lokátory sčerným kovovým tělem
je třeba používat výhradně skrim-
povacími svorkami MC4� Lokátory
sšedým kovovým tělem je třeba
používat výhradně skrimpovacími
svorkami MC4-EVO 2�
Attention
The locators with black metal body
must be used only for MC4 crimp
terminals� The locators with grey
metal body must be used only for
MC4-EVO 2 crimp terminals�
(obr. 3)
Vyměnitelná krimpovací matrice pro
průřezy kabelů 2,5 mm², 4 mm² a
6 mm²
(ill. 3)
Interchangeable crimping die for cable
cross sections 2�5 mm², 4 mm² and
6 mm²
(obr. 4) Lokátory:
Konektory MC4:
PV-LOC-MC4
Objednací č� 32�6082
Konektory MC4-Evo 2:
PV-LOC-MC4-EVO 2
Objednací č� 32�6084
(ill. 4) Locators:
MC4 connectors:
PV-LOC-MC4
Order No� 32�6082
MC4-Evo 2 connectors:
PV-LOC-MC4-EVO 2
Order No� 32�6084
Pozor
Lokátory sčerným kovovým tělem
je třeba používat výhradně skrim-
povacími svorkami MC4� Lokátory
sšedým kovovým tělem je třeba
používat výhradně skrimpovacími
svorkami MC4-EVO 2�
Attention
The locators with black metal body
must be used only for MC4 crimp
terminals� The locators with grey
metal body must be used only for
MC4-EVO 2 crimp terminals�
Rozsah krimpování
Crimping range
AWG
Typ
Type
Objednací č.
Order No.
12; 10; 8*PV-ES-CZM-60100 32.06021-60100
* Krimpování krimpů sobjímkou 8 AWG (10 mm²) MC4 není vpříslušném souboru UL konektorů uvedeno�
* Crimping of 8 AWG (10 mm²) MC4 barrel crimps is not listed in the related connector UL file�
Rozsah krimpování
Crimping range
AWG
Typ
Type
Objednací č.
Order No.
14; 12; 10 PV-ES-CZM-61100 32.6021-61100

7/12
5
6
7
8
S
S1
(obr. 5)
Zavřete kleště adržte je zavřené�
Odemkněte lokátor (pokud je stále
namontovaný) avytáhněte ho nahoru
zkleští�
(ill. 5)
Close the pliers and hold it closed�
Unlock the locator (if still mounted) and
pull it upwards out of the pliers�
(obr. 6)
•Pomocí imbusového 2,5mm klíče
(není součástí dodávky) zcela vyšrou-
bujte šroub S (dlouhý) a S1 (krátký)�
•Otevřete kleště�
(ill. 6)
•Completely unscrew screw S (long)
and S1 (short) completely using an
Allen key 2�5 mm (not included in
delivery)�
•Open the pliers�
(obr. 7)
Vyjměte horní krimpovací matrici� (ill. 7) Remove the upper crimping die�
(obr. 8)
Vyjměte dolní krimpovací matrici� (ill. 8) Remove the lower crimping die�
Výměna krimpovací matrice Exchanging the crimping die
Vyjmutí krimpovací matrice Removing the crimping die

8/12
9
11
10
Nasazení krimpovací matrice Fitting the crimping die
(obr. 9)
Krimpovací matrice lze vložit pouze
sotevřenými rukojeťmi� Matrice vkládejte
zvlášť� Laserová identifikace matric musí
směřovat kobsluze aidentifikaci kleští�
(ill. 9)
The crimping dies can be inserted only
when the handles are open� Insert the
dies separately� The laser identification
of the dies needs to face towards the
operator as well as the pliers identifica-
tion�
Pozor
Při vkládání matric zajistěte, aby
byla kovadlina (dolní matrice) vlo-
žena jako první, až poté vkládejte
lisovník�
Attention
When inserting the dies make sure
that the anvil (lower die) is inserted
first, only then insert the punch�
•Zavřete kleště�
•Umístěte šrouby do správné polohy�
Nepoškoďte hlavičky šroubů�
•Close the pliers�
•Place the screws in the correct po-
sition� Do not damage the screw
heads�
(obr. 10)
Dotáhněte šroub S (dlouhý) aS1 (krát-
ký)�
(ill. 10)
Screw in screw S (long) and S1 (short)
completely�
Montáž lokátoru Locator assembly
Poznámka:
Na obrázcích je lokátor pro krimpovací kleště MC4-Evo 2�
Montáž lokátoru pro model MC4 je podobná�
Note:
The pictures describe the locator for MC4-Evo 2 crimps� The
assembly of the locator for MC4 is comparable�
(obr. 11)
1. Připevněte lokátor na vodicí kolík�
2. Lokátor otočte (drží magneticky)�
3. Lokátor uzamkněte�
(ill. 11)
1. Ax locator onto the guide pin�
2. Rotate the locator (held magnetically)�
3. Lock the locator�
1 2 3

9/12
14
C
12
13
15
K
Krimpování Crimping
(obr. 12)
•Otevřete svorku (K) adržte ji pevně�
•Vložte kontakt do vhodného rozsahu
průřezu�
•Otočte lisovací čelisti (C) směrem
nahoru�
•Uvolněte svorku (K)�
•Kontakt je uzavřený�
(ill. 12)
•Open clamp (K) and hold tight�
•Insert the contact in the appropriate
cross-section range�
•Turn the crimping flaps (C) upwards�
•Release clamp (K)�
•The contact is locked�

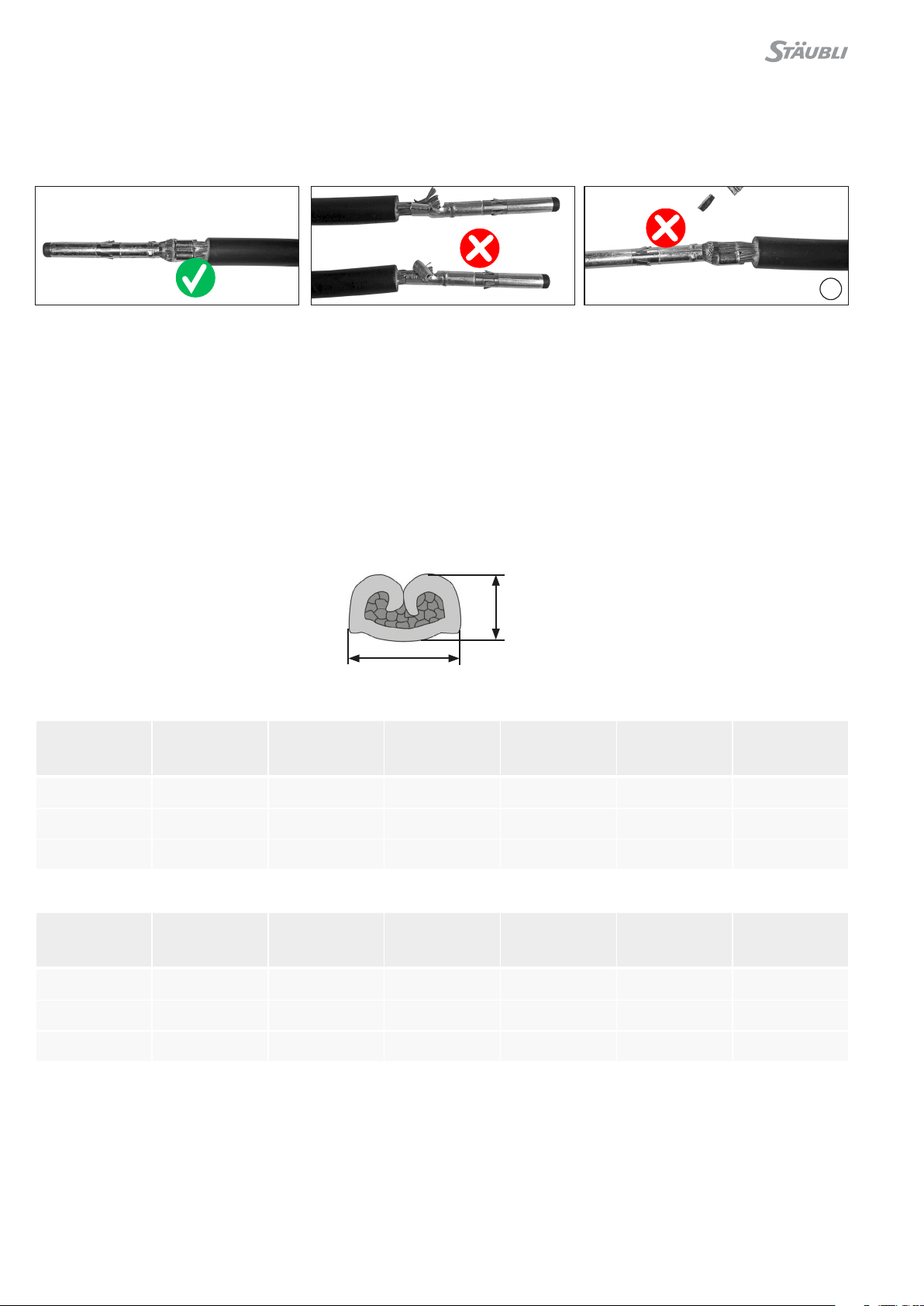

(obr. 13)
Ověřte, zda jsou krimpovací čelisti
správně zarovnané�
(ill. 13)
Verify if the crimping flaps are still cor-
rectly aligned�
Kleště jemně stiskněte ksobě tak, aby
byly krimpovací čelisti správně umístěny
vkrimpovací matrici�
Press the pliers gently together until
the crimping flaps are properly located
within the crimping die�
(obr. 14)
Vložte odizolovaný konec kabelu tak,
aby se dráty kabelu dotýkaly svorky�
Krimpovací kleště úplně uzavřete�
(ill. 14)
Insert the stripped cable end until the
cable strands come up against the
clamp�
Completely close the crimping pliers�
Poznámka:
Dodržujte délku odizolování do-
davatele kabelu PV� Při odizolování
kabelu nepoškoďte dráty�
Note:
Observe the stripping length of the
PV cable supplier� Do not damage
strands when stripping the cable�
(obr. 15)
Po krimpování přesuňte lokátor do polo-
hy 0 akontakt vyjměte�
(ill. 15)
After crimping, move the locator to 0
position and remove contact�
Pozor
Krimpovací svorky se nesmí
zkleští uvolňovat silou� Měly by se
uvolnit snadno�
Attention
The crimp terminals shall not be re-
leased from the pliers under force�
They should come out easily�

10/12
16
Poznámky ke správnému vytvoření krimpovacího
spojení
Notes on the correct production of the crimp con-
nection
(obr. 16)
Krimpovaný spoj vizuálně zkontrolujte podle kritérií popsaných v
normě ČSN 60352-2�
(ill. 16)
Visually check the crimp according to criteria written in
IEC 60352-2�
Potvrďte následující:
•Všechny dráty jsou zachyceny vkrimpovací objímce
•Krimpovací objímka není deformovaná ani nechybí žádné části
krimpovacích čelistí
•Krimp je symetrický
•„Kartáč“ vodičů je na kontaktní straně krimpu vidět�
Confirm that:
•All of the strands have been captured in the crimp sleeve
•The crimp sleeve is not deformed or missing any portion of the
crimp flaps
•That the crimp is symmetrical in form
•A “brush” of conductor strands are visible on the contact side
of crimp�
Ověřte výšku krimpu� Níže jsou uvedeny typické hodnoty výšky
krimpu u FV kabelu Stäubli Flex-Sol-Evo TX a Flex-Sol-Evo DX: Verify crimp height� Typical values for the crimp height for Stäubli PV cable Flex-Sol-Evo TX and Flex-Sol-Evo DX are listed below:
Výška krimpu
Crimp height
Šířka krimpu
Crimp width
WZ 1 *61100
MC4-Evo 2
Průřezy vodičů
Conductor cross
section
mm²
Kódování
Coding
Průřezy vodičů
Conductor cross
section
AWG
Výška krimpu
Crimp height
± 0.05 mm
Šířka krimpu
Crimp width
± 0.1 mm
Typ kontaktu
Contact type
Objednací č.
Order No.
2.5 A1 14 1.8 3.11 PV-SP4-EVO 2/2,5
PV-BP4-EVO 2/2,5
32.0520P*
32.0120P
4 B1 12 2.15 4 PV-SP4-EVO 2/6
PV-BP4-EVO 2/6
32.0521P*
32.0121P*
6 C1 10 2.4 4.28 PV-SP4-EVO 2/6
PV-BP4-EVO 2/6
32.0521P*
32.0121P*
MC4
Průřezy vodičů
Conductor cross
section
mm²
Kódování
Coding
Průřezy vodičů
Conductor cross
section
AWG
Výška krimpu
Crimp height
± 0.05 mm
Šířka krimpu
Crimp width
± 0.1 mm
Typ kontaktu
Contact type
Objednací č.
Order No.
2.5 A1 14 1.8 3.11 PV-SP4/2,5
PV-BP4/2,5
32.0506P*
32.0106P*
4 B1 12 2.15 4 PV-SP4/6
PV-BP4/6
32.0507P*
32.0107P*
6 C1 10 2.4 4.28 PV-SP4/6
PV-BP4/6
32.0507P*
32.0107P*

11/12
* Krimpování krimpů sobjímkou 8 AWG (10 mm²) MC4 není vpříslušném souboru UL konektorů uvedeno�
* Crimping of 8 AWG (10 mm²) MC4 barrel crimps is not listed in the related connector UL file�
WZ 2 *60100
MC4-Evo 2
Průřezy vodičů
Conductor cross
section
mm²
Kódování
Coding
Průřezy vodičů
Conductor cross
section
AWG
Výška krimpu
Crimp height
± 0.05 mm
Šířka krimpu
Crimp width
± 0.1 mm
Typ kontaktu
Contact type
Objednací č.
Order No.
4 B2 12 2.15 4.20 PV-SP4-EVO 2/6
PV-BP4-EVO 2/6
32.0521P*
32.0121P*
6 C2 10 2.4 4.28 PV-SP4-EVO 2/6
PV-BP4-EVO 2/6
32.0521P*
32.0121P*
10 D2 8 3.02 5.65 PV-SP4-EVO 2/10
PV-BP4-EVO 2/10
32.0522P*
32.0122P*
MC4
Průřezy vodičů
Conductor cross
section
mm²
Kódování
Coding
Průřezy vodičů
Conductor cross
section
AWG
Výška krimpu
Crimp height
± 0.05 mm
Šířka krimpu
Crimp width
± 0.1 mm
Typ kontaktu
Contact type
Objednací č.
Order No.
4 B2 12 2.15 4.20 PV-SP4/6
PV-BP4/6
32.0507P*
32.0107P*
6 C2 10 2.4 4.28 PV-SP4/6
PV-BP4/6
32.0507P*
32.0107P*
10 D2 * 3.02 5.65 PV-SP4/10
PV-BP4/10
32.0508P*
32.0108P*

12/12
Výrobce/Manufacturer:
Stäubli Electrical Connectors AG
Stockbrunnenrain 8
4123 Allschwil/Switzerland
Tel. [phone]
Fax [phone]
mail [email protected]
www.staubli.com/electrical © by Stäubli Electrical Connectors AG, Switzerland – MA704 – 05.2022, Index a, Marketing Communications – Změny vyhrazeny/Subject to alterations
Správný krimp Good crimp
Nesprávné krimpy:
•Upnuté části jsou nesprávně ohnuté
Bad crimps:
•Stamped parts bent wrongly
•Materiál vyčnívá ven •Material flow outwards
•Otevřená křídla krimpu •Open crimp wings
•Prameny nejsou zasunuty •Not included strands
Byla provedena vizuální kontrola krimpů Visual inspection of the crimpings performed
