Steelcase Migration SE Desk User manual

EN Quick guide ES Guía rápida
DE Kurzanleitung RU Краткая инструкция
FR Guide succinct
Steelcase
Migration SE Desk
Rev. B
JAN. 20
© 2020

145521 Rev. B
Migration SE
The detailed user manual is available at:
www.steelcase.com/eu-en/ > Resources > Documents > User Guides > Search: Migration SE
1. Safety-relevant information
Contact with voltage can cause severe injury or death by electric shock!
Attach or detach connectors only when the device is de-energised.
Do not open the housings of the following components: controller, electric
motor, columns, control panel.
Disconnect the motor controller from the mains before cleaning.
Eliminate loose connections and damaged cables immediately.

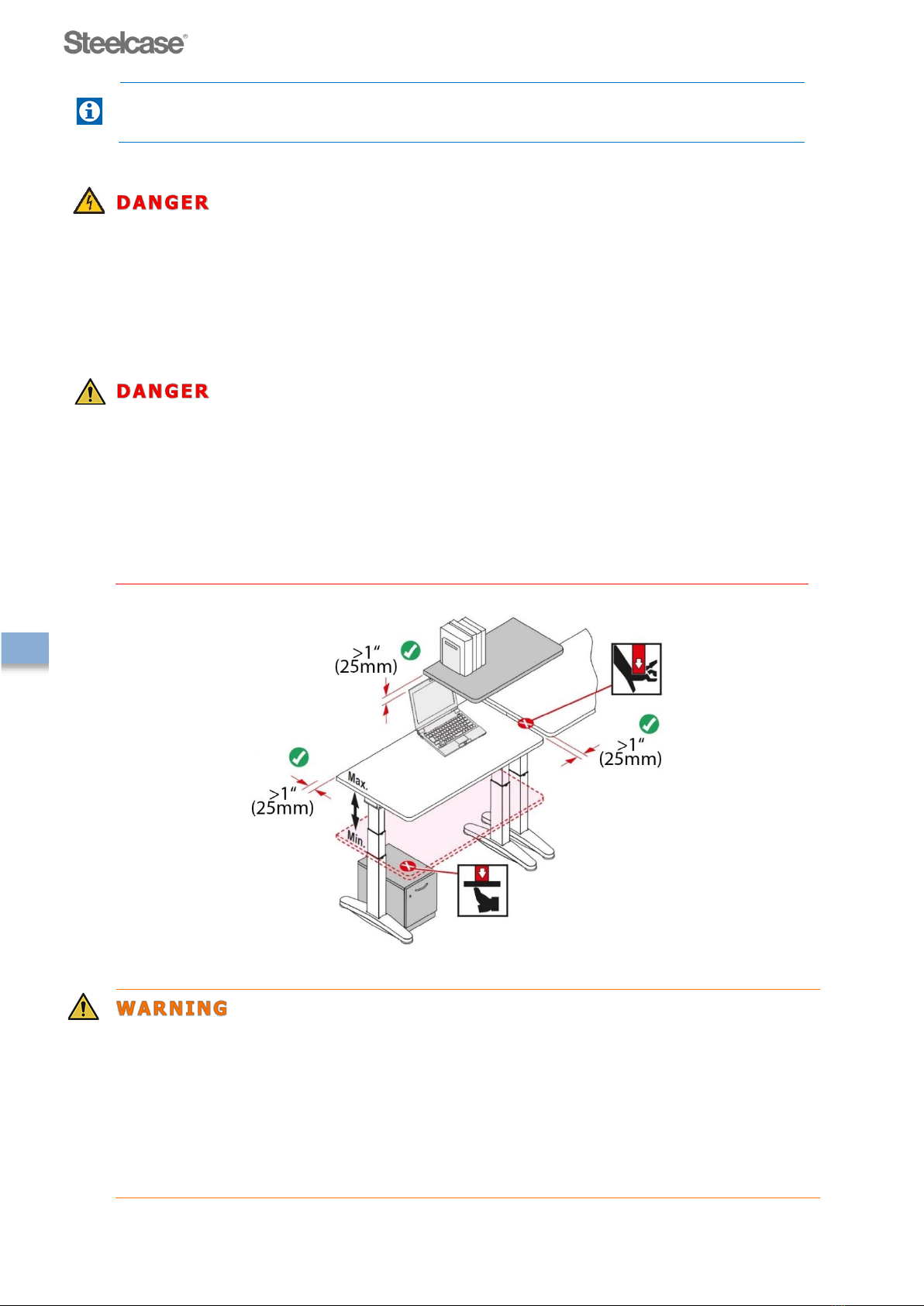

Danger of crushing and shearing!
Body parts or objects could be crushed or sheared off as a result of the
electrical height adjustment process.
In the entire lift range maintain adequate lateral clearance (at least 25 mm) to
all surrounding objects, walls, etc.
Set up the desk in such a manner that sufficient space for the complete lift
movements, and space for maintenance work is ensured.
Ology is used as an example for illustration purposes
Injuries to persons or damage to the desk are possible!
This desk can be used by children 8 years of age and older, as well as by persons
with reduced physical, sensory, or mental capabilities, or lack of experience and
knowledge, if they are supervised, or have been instructed in the safe use of the
desk, and understand the dangers associated with use of the desk.
Children are not allowed to play with the device.
Children are not to perform cleaning or user's maintenance tasks.
EN

145521 Rev. B
Migration SE
Injuries to persons or damage to the desk are possible!
Ensure that
the desk is regularly serviced;
the desk is not used if damaged;
only spare parts are used that originate from the manufacturer. ( see 7. Servicing
and contact )
Risk of damage to material!
Only use polishing and cleaning agents that are suitable for the respective materials
(wood, plastics, metals).
2. Technical data (electrical height adjustment)
Migration SE –two table legs each
Dimensions and weight
See delivery note
Input voltage -range
220-240 VAC~
Input current
2,5 A
Frequency -range
50 to 60 Hz
Maximum load capacity
75 kg
Maximum "on" duration
2 min ON / 18 min OFF
Maximum adjustment range:
Single telescope Lift 1
Double telescope Lift 2
720 mm to 1200 mm
650 mm to 1250 mm
Noise emission
<60 dB (A)
Power consumption in standby mode
< 0.2 W
Up/Down control panel
Standard
Memory control panel
Optional
Type plates are located on the power unit housing, on the telescopic columns,
and on the underside of the desktop.
3. Intended use
Intended use also includes following all instructions in the user manual.
The Migration SE is designed exclusively to be used as office furniture for commercial purposes. Any
other use, or use beyond the specified intended use is considered to be improper use. Improper use of
the product can result in dangers to life and limb as well as property damage. For this reason, improper
use is prohibited. In case of improper use, Steelcase assumes no liability for any damage that may occur
and does not guarantee that the components will function properly. Possible improper use includes:
■Use for the lifting of loads ■Use as a climbing aid
EN

145521 Rev. B
Migration SE
■Use as a permanent storage surface for
objects with a total weight of more than 75
kg.
■Outdoor use
■Use in damp rooms
4. Height adjustment
Optimum desk height
Adjustment to the optimum desk height (sitting height) is crucial for the
correct sitting posture at the workstation. The correct desk height setting for
the workstation can be found in the workstation analysis (pursuant to the
German Occupational Safety and Health Act, the German VDU Ordinance, or
accident prevention regulations, for example). See also BGI 650: Screen and
office workstations. Design guidelines.
4.1 Lift 1 variant
ATTENTION
Before first use make sure that
■the desk has been assembled correctly;
■the controller is connected to the motor by cable;
■the control panel is connected to the controller;
■all safety-relevant information has been followed.
It is necessary to perform a manual reset before first use, see User Guide
(steelcase.de) or 5.3 Manual reset of desk .
4.1.1 Height adjustment (up/down) via control panel
Press the respective “Up / Down” button to reach the desired desk height.
The desktop is moved up or down until the buttons are released or until the minimum / maximum
height has been reached.
The buttons on the control panel have to remain pressed to move the desktop.
4.1.2 Height adjustment –Memory control panel ( optional )
Press the respective “Up / Down” button to reach the desired desk height.
The display indicates the current desk height.
The desktop continues to be moved up or down for as long as the buttons on the control panel re-
main pressed or until the minimum or maximum height has been reached.
In the case of previously saved desk positions, the desktop movement is stopped
briefly. Then the movement continues.
EN

145521 Rev. B
Migration SE
5. Settings (+ optional Memory control panel)
5.1 Saving desktop positions (Memory control panel)
Press the respective “Up / Down” button to reach the desired desktop height; the display shows
the Table Top height.
Press the SAVE button
Press the desired memory position button; e.g. 2;S 2 is then indicated on the display.
The set desktop position is being stored. The saved desktop height is displayed after about 2 sec-
onds.
5.2 Calling up a saved position (Memory control panel)
Press and hold the desired memory position button, e.g. 2.
The desktop moves until the stored desktop position is reached.
If the position button is released before the saved desktop position is reached, the lift movement
will be stopped and the saved desktop position will not be reached.
Release the memory position button as soon as the saved desktop position has been reached.
The current desktop position is displayed on the display, e.g. 73 cm.
5.3 Manual desk reset
Press and hold the “Down” button until the lower end position (programmed desktop position) is
reached.
Release the “Down” button
Again, press and hold the “Down” button for approx. 8 seconds.
The desktop moves to the lower end position.
Release the “Down” button. The system is now ready for operation.
If the desktop is not moved within 5 minutes after the reminder, the reminder
function will turn off automatically.
EN

145521 Rev. B
Migration SE
5.4 Switching the indicated unit (cm/inch) (Memory control panel)
Press the buttons 1, 2 and “Up” at the same time and hold for three seconds; then release the
buttons.
S and a number (e.g. S 7) are indicated on the display.
Press and hold the “Up” button until S 5 is indicated on the display.
S 5 is indicated on the display.
Press the save button.
If the display was previously set to centimetres (cm), it will now be switched over to inches (inch)
and vice versa.
6. Error codes
Error codes are always indicated on the display with an “Err” for error followed by a number. The most
common error codes are also provided with an extra function such as “HOT” or “ISP”. The display
alternates between a numeric code and a text message. The error code is indicated for as long as the
toggle switch remains pressed.
The most important error codes:
A complete list of error codes can be found in the detailed User Guide
(www.steelcase.com/eu-en)
7. Service and contact details
Manufacturer Phone: [phone]
Steelcase AG E-mail:DE [email protected]
Brienner Str. 42 EN [email protected]
80333 München FR [email protected]
ES [email protected]
HOT
OVERHEATING
ISP
COLLISION
CON / Err
CONNECTION ERROR
Err / 1 and 21
FIRMWARE
Err / 2
MOTOR OVER CURRENT
Err / 3
DC OVER VOLTAGE
Err / 12
POWER STAGE OVERCURRENT
Err / 14
CRITICAL DC OVER VOLTAGE
Err / 22
POWER UNIT OVERLOAD
EN

145521 Rev. B
Migration SE
Die ausführliche Bedienungsanleitung finden Sie unter:
www.steelcase.com/eu-de/ > Unterlagen > Dokumente > Bedienungsanleitungen > Search:
Migration SE
1. Sicherheitshinweise
Kontakt mit elektrischer Spannung kann zu schweren Verletzungen und
zum Tod durch Stromschlag führen!
Steckverbindungen nur in spannungslosem Zustand lösen bzw. stecken.
Gehäuse von folgenden Komponenten nicht öffnen: Steuerung, Elektromotor,
Säulen, Bedienpaneel.
Vor einer Reinigung Motorsteuerung vom Stromnetz trennen.
Lose Verbindungen und beschädigte Kabel sind sofort zu beseitigen.

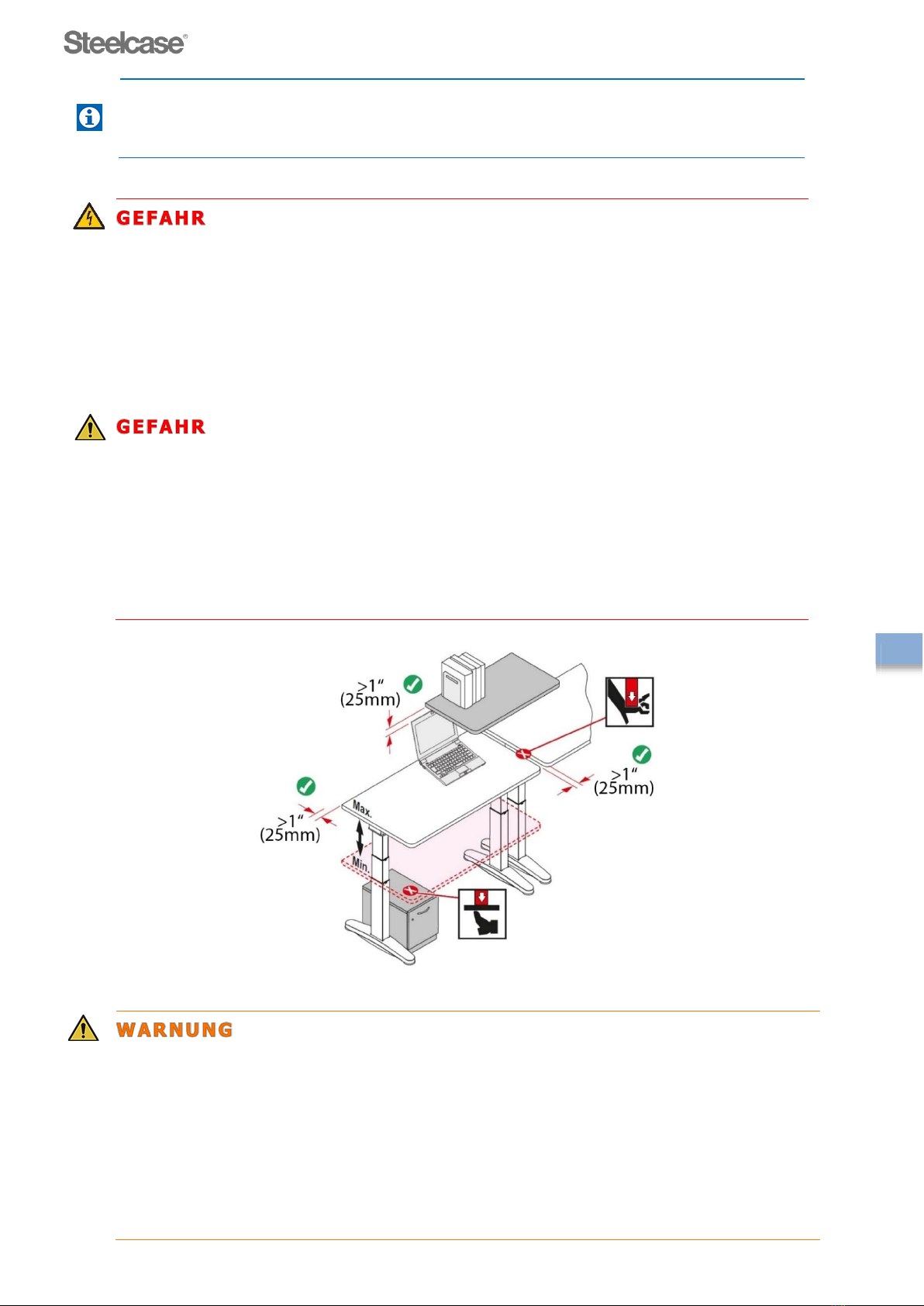

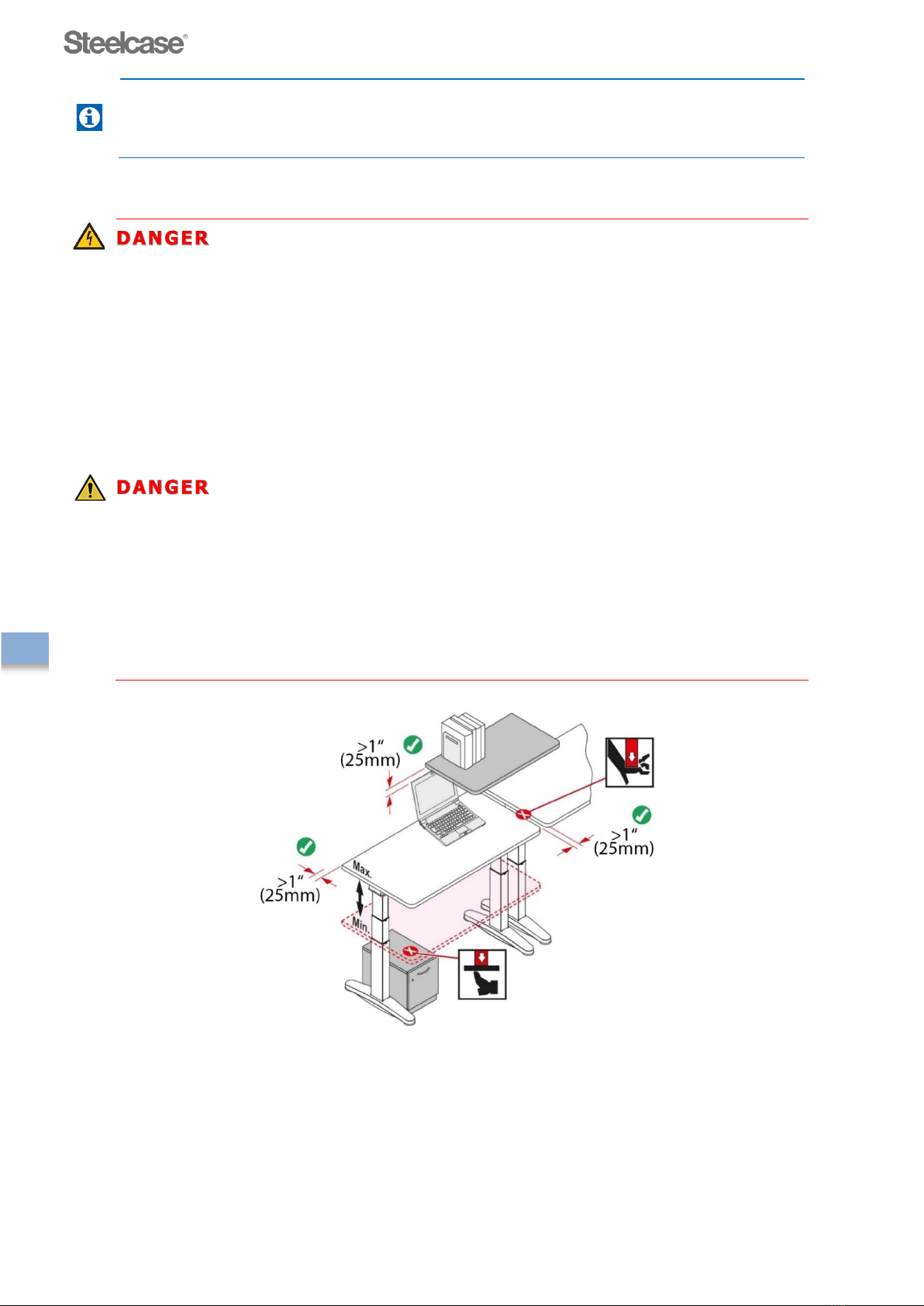

Quetsch- und Schergefahr!
Während der elektrischen Höhenverstellung können Körperteile oder
Gegenstände gequetscht oder abgeschert werden.
Im gesamten Hubbereich ausreichenden seitlichen Abstand (mindestens 25mm)
zu allen umgebenden Gegenständen, Wänden usw. einhalten.
Den Schreibtisch so aufstellen, dass ausreichend Platz für die Hubbewegungen
sowie für die Instandhaltungsarbeiten gewährleistet ist.
Abbildung am Beispiel Ology
Verletzungen oder Beschädigungen des Schreibtisches möglich!
Dieser Schreibtisch kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen Fähigkeiten
oder Mangel an Erfahrung und Wissen benutzt werden, wenn sie beaufsichtigt
oder bezüglich des sicheren Gebrauchs des Schreibtisches unterwiesen wurden
und die daraus resultierenden Gefahren verstehen.
Kinder dürfen nicht mit dem Gerät spielen.
Reinigung und Benutzer-Wartung dürfen nicht von Kindern durchgeführt werden.
DE

145521 Rev. B
Migration SE
Verletzungen oder Beschädigungen des Schreibtisches möglich!
Stellen Sie sicher, dass:
der Schreibtisch regelmäßig gewartet wird.
nicht benutzt wird, wenn Beschädigungen vorhanden sind.
nur Ersatzteile eingesetzt werden, die vom Hersteller stammen. ( siehe 7. Service
und Kontakt )
Materialbeschädigung möglich!
Achten Sie darauf, dass nur Pflege- und Reinigungsmittel zum Einsatz kommen, die
für die entsprechenden Materialen (Holz Kunststoff, Metall, usw.) geeignet sind.
2. Technische Daten (elektrische Höheneinstellung)
Migration SE –je zwei Tischbeine
Abmessungen und Gewicht
siehe Lieferschein
Eingangsspannung -Bereich
220-240 V AC~
Eingangsstrom
2,5 A
Frequenz -Bereich
50 - 60 Hz
Maximale Nutzlast
75 kg
Maximale Einschaltungsdauer
2 min ON / 18 min OFF
Maximaler Verstellbereich:
Einfachteleskop Lift 1
Zweifachteleskop Lift 2
720 mm bis 1200 mm
650 mm bis 1250 mm
Lärmemissionen
<60 dB (A)
Stromaufnahme im Stand-by-Betrieb
< 0,2 W
Bedienpaneel up/down
Standard
Badienpaneel Memory
Optional
Typenschilder befinden sich am Gehäuse des Netzanschlussgerät, an den
Teleskopsäulen und an der Unterseite der Schreibtischplatte.
3. Bestimmungsgemäße Verwendung
Zur bestimmungsgemäßen Verwendung gehört auch das Beachten aller
Hinweise aus der Bedienungsanleitung.
Der Schreibtisch Migration SE ist ausschließlich für den Einsatz als Büromöbel für den gewerblichen
Einsatzbereich konzipiert. Eine andere oder darüberhinausgehende Benutzung gilt als nicht
bestimmungsgemäß. Bei bestimmungswidriger Verwendung des Produktes können sowohl Gefahren für
Leib und Leben als auch Sachbeschädigungen auftreten. Aus diesem Grunde ist eine bestimmungswidrige
Verwendung untersagt. Bei nicht bestimmungsgemäßer Verwendung übernimmt Steelcase keine Haftung
DE

145521 Rev. B
Migration SE
für eventuell auftretende Schäden und keine Garantie für einwandfreies und
funktionsgemäßes Arbeiten der Komponenten. Mögliche bestimmungswidrige Verwendungen:
■Heben von Lasten
■Verwendung als Aufstiegshilfe
■Dauernde Ablagefläche für Gegenstände mit
einem Gesamtgewicht von mehr als 75 kg
■Verwendung im Außenbereich
■Verwendung in Feuchträumen
4. Höheneinstellung
Optimale Schreibtischhöhe
Die Einstellung der optimalen Schreibtischhöhe (Sitzhöhe) ist entscheidend für
das richtige Sitzen am Arbeitsplatz. Die für den Arbeitsplatz einzustellende
Schreibtischhöhe ist der Arbeitsplatzanalyse zu entnehmen (z. B. gemäß
Arbeitsschutzgesetz, Bildschirmarbeitsverordnung,
Unfallverhütungsvorschriften). Siehe dazu auch BGI 650: Bildschirm- und
Büroarbeitsplätze. Leitfaden für die Gestaltung.
4.1 Variante Lift 1
ACHTUNG
Stellen Sie vor der ersten Inbetriebnahme sicher, dass:
■der Schreibtisch fachgerecht montiert wurde.
■die Steuerung über Kabel mit dem Motor verbunden ist.
■das Bedienpaneel mit der Steuerung verbunden ist.
■alle Sicherheitsvorschriften beachtet werden.
Vor der Erstinbetriebnahme ist es erforderlich, einen manuellen Reset
durchzuführen, siehe Bedienungsanleitung (www.steelcase.com/eu-de/) oder
5.3 Manueller Reset der Schreibtisches.
4.1.1 Höheneinstellung –up/down Bedienpaneel
Drücken der Tasten “auf- oder abwärts”um die gewünschte Tischhöhe zu erreichen.
Die Tischplatte bewegt sich auf- oder abwärts bis man die Tasten loslässt oder die Minimal- / Maxi-
malhöhe erreicht worden ist.
Die Tasten auf dem Bedienpaneel müssen durchgehend gedrückt werden, um
die Tischplatte zu bewegen.
4.1.2 Höheneinstellung –Memory Bedienpaneel ( optional )
Drücken der Tasten “auf- oder abwärts” um die gewünschte Tischhöhe zu erreichen.
Das Display zeigt die aktuelle Tischhöhe an.
Die Tischplatte bewegt sich “auf- oder abwärts”bis man die Tasten des Bedienpaneel loslässt oder
das Minimum / Maximum erreicht ist.
DE

145521 Rev. B
Migration SE
5. Einstellungen (+ optionales Memory Bedienpaneel)
5.1 Speichern von Tischpositionen (Memory Bedienpaneel)
Drücken der Taste “auf- oder abwärts”, um die gewünschte Tischhöhe zu erreichen; das Display
zeigt die Tischplattenhöhe an.
Drücken der SAVE-Taste.
Drücken der gewünschten Memory-Positionstaste, z. B. 2,am Display wird S 2 angezeigt.
Die eingestellte Tischplattenposition wird gespeichert. Es folgt ein hörbarer Doppelklick. Nach 2
Sekunden wird die gespeicherte Tischplattenposition angezeigt.
5.2 Speicherposition aufrufen (Memory Bedienpaneel)
Drücken der gewünschten Memory-Positionstaste, z. B. 2, und diese gedrückt halten.
Die Tischplatte bewegt sich solange, bis die gespeicherte Tischplattenposition erreicht ist.
Wenn die Positionstaste vor Erreichen der gespeicherten Tischplattenposition losgelassen wird,
stoppt die Tischplatte und die gespeicherte Tischplattenposition wird nicht erreicht.
Memory-Positionstaste loslassen sobald der Tisch die gespeicherte Tischplattenposition erreicht
hat.
Am Display wird die aktuelle Tischplattenposition angezeigt, z. B. 73 cm.
5.3 Manueller Reset des Schreibtisches
Drücken der Taste “abwärts” und halten dieser, bis untere Endlage (programmierte
Tischplattenposition) erreicht ist.
Taste “abwärts” loslassen
Taste “abwärts” nochmals ca. 8 Sek. drücken und halten.
Die Tischplatte fährt in die untere Endlage.
Taste “abwärts” wieder loslassen. Das System ist nun betriebsbereit.
Bei zuvor eingespeicherten Tischpositionen macht die Tischplatte eine kurze
Pause. Anschließend wird die Fahrt fortgeführt.
Wenn Sie nach der Erinnerung innerhalb von 5 Minuten die Tischplatte nicht
bewegen, schaltet sich die Erinnerungsfunktion automatisch aus.
DE
