Steren MUL-115 User manual

Multímetro de gancho profesional Bluetooth
Manual de Instrucciones
1018AV0.2
SELECT
DH>
2 sec
OFF
CAP V
Hz
ºC
200A
1000A
400A/
COM
T-
T+V Hz
1000A
RANGE
REL Hz/Duty
- - -
- - -
- - -
- - -
CAT. III MAX
1000V
750 V
MUL -115

ADVERTENCIAS
PRECAUCIONES
Antes de utilizar el producto, lea cuidadosamente este manual para evitar
cualquier mal funcionamiento.
La información presentada sirve únicamente como referencia sobre el producto. Debido a actualizacio-
nes pueden existir diferencias.Consulte nuestra página web www.steren.com para obtener la versión
completa de este manual.
• Este aparato no se destina para utilizarse por personas (incluyendo niños), cuyas capacidades físicas,
sensoriales o mentales sean diferentes o estén reducidas,o carezcan de experiencia o conocimiento.
• Los niños deben supervisarse para asegurar que no empleen el aparato como juguete.
• El uso inapropiado de este multímetro puede causar daños,choque eléctrico o lesiones graves.
• Siempre retire los cables de prueba antes de reemplazar las baterías o los fusibles.
• Compruebe el estado de los cables de prueba y del medidor mismo antes de operarlo.
• No mida voltajes que excedan 1 000 Vsobre tierra física; puede ser riesgoso.
• Tenga mucho cuidado al tomar medidas si los voltajes son mayores a 30 VCA RMS o 60 VDC; estos
voltajes son considerados un peligro de descarga eléctrica.
• Siempre descargue los capacitores y corte la energía del dispositivo antes de realizar pruebas de diodo,
resistencia o continuidad.
• Para evitar daños al multímetro, no exceda los límites máximos de los valores de entrada que se
muestran en las especificaciones.
• En caso de un periodo prolongado de inactividad del equipo retire las baterías.
•No utilice el multímetro si la cubierta de la batería no está en su lugar y completamente cerrada.
“La operación de este equipo está sujeta a las siguientes dos condiciones: (1) es posible que este equipo
o dispositivo no cause interferencia perjudicial y (2) este equipo o dispositivo debe aceptar cualquier
interferencia, incluyendo la que pueda causar su operación no deseada.”
N OTA
Advertencias y Precauciones 2

ADVERTENCIAS Y PRECAUCIONES ---------------------------------------------------------------------------------------
CONTENIDO ---------------------------------------------------------------------------------------------------------------------
DESCRIPCIÓN DEL MULTÍMETRO ---------------------------------------------------------------------------------------
DESCRIPCIÓN DE PANTALLA YPERILLA -------------------------------------------------------------------------------
ANTES DE EMPEZAR ----------------------------------------------------------------------------------------------------------
MEDICIONES --------------------------------------------------------------------------------------------------------------------
ESPECIFICACIONES DE MEDICIÓN ------------------------------------------------------------------------------------
APLICACIÓN PARA ANDROID ---------------------------------------------------------------------------------------------
APLICACIÓN PARA IPHONE -----------------------------------------------------------------------------------------------
ESPECIFICACIONES TÉCNICAS -------------------------------------------------------------------------------------------
PÓLIZA DE GARANTÍA --------------------------------------------------------------------------------------------------------
2
4
5
6
7
8
13
16
17
20
21
Este multímetro dispone de aplicación para visualizar datos de medición desde su
smartphone. Por favor consulte el manual completo en nuestra página www.steren.com
para saber cómo descargar la aplicación y vincularse vía Bluetooth.
N OTA
Índice 3

SELECT
DH>
2 sec
OFF
CAP V
Hz
ºC
200A
1000A
400A/
COM
T-
T+V Hz
1000A
RANGE
REL Hz/Duty
- - -
- - -
- - -
- - -
CAT. III MAX
1000V
750 V
Contenido 4

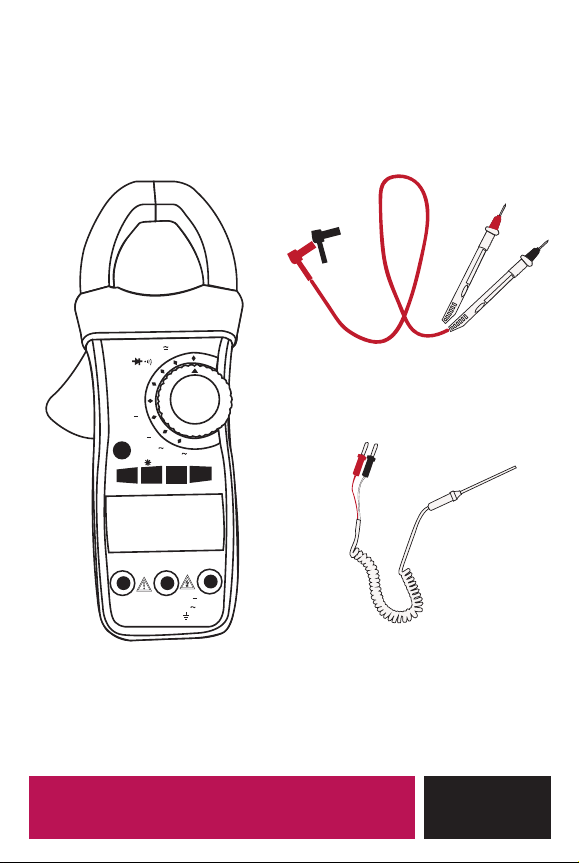

Multímetro Puntas
Termopar

SELECT
DH>
2 sec
OFF
CAP V
Hz
ºC
200A
1000A
400A/
COM
T-
T+V Hz
1000A
RANGE
REL Hz/Duty
- - -
- - -
- - -
- - -
CAT. III MAX
1000V
750 V
Descripción del multímetro 5

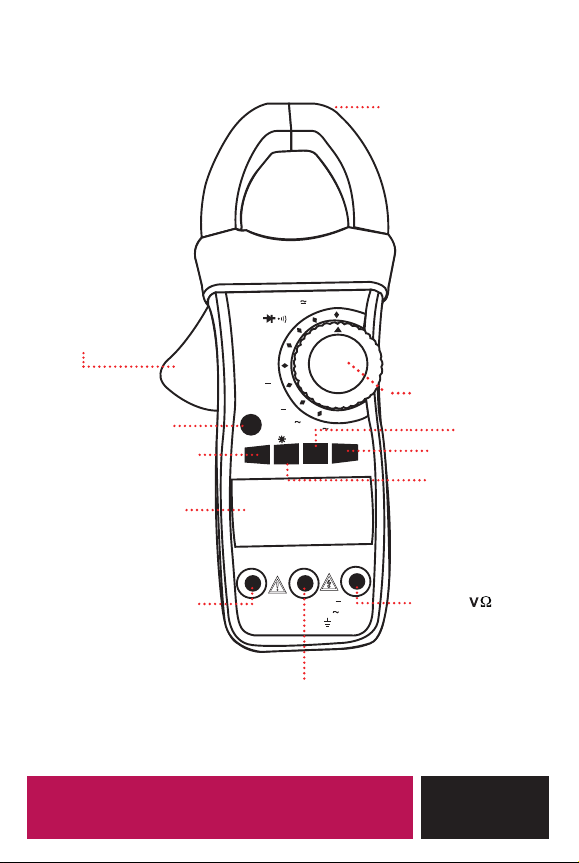

Terminal COM
Gancho de
medición
Perilla de selección
Botón de rango
Botón de medición del
ciclo de trabajo
Botón de relatividad
Terminal + HzTerminal de temperatura
D.HOLD / botón de luz de fondo
Gatillo
Botón seleccionar
Pantalla
Ω

Descripción de pantalla y perilla 6
AUTO Rs 232
AC
H
REL FAV
8.8.8.8
num
%ºC
kM Hz
ΩBatería baja
HOLD
Corriente alterna
Autorrango
Grados
centígrados
Porcentaje
Relatividad
Kilo ohm /
Mega ohm
/ ohm / Hertz
Panel numérico principal
Panel numérico
secundario
Voltaje
Amperaje
Diodo
Protocolo de
conexión
Continuidad
Valor negativo
SELECT
DH>
2 sec
OFF
CAP V
Hz
ºC
200A
1000A
400A/
COM
T-
T+V Hz
1000A
RANGE
REL Hz/Duty
- - -
- - -
- - -
- - -
CAT. III MAX
1000V
750 V
Apagar
Voltaje con corriente alterna
y directa
Diodos y
continuidad
Hertz
Temperatura
400 a 1 000 Amperes
en corriente alterna
200 Amperes en corriente
directa
1 000 Amperes en corriente
directa

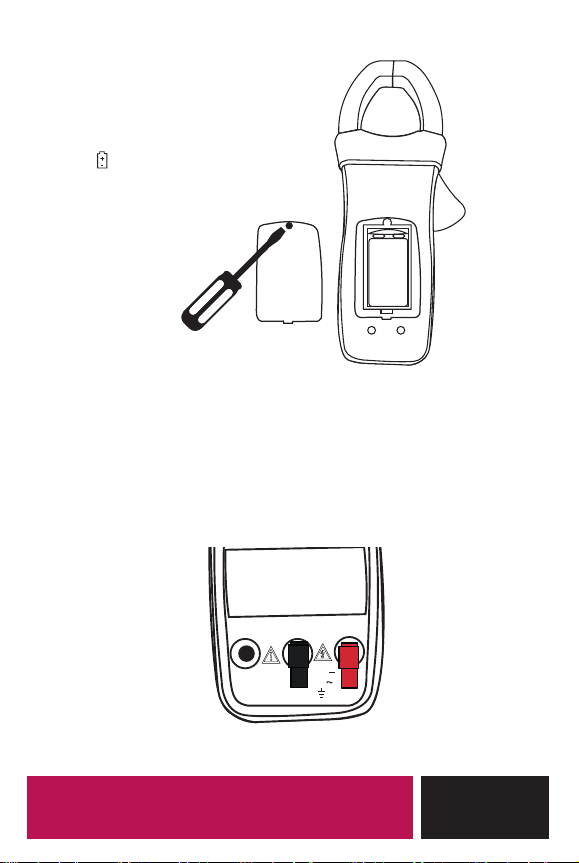

Retire la cubierta del compartimento con
ayuda de un desarmador,e inserte una
batería “9 V”.
Asegúrese de colocar la batería
correctamente.
Sí el símbolo aparece en pantalla
significa que la batería debe ser
reemplazada.
Para conectar los cables de prueba, inserte el
conector negro en la terminal COM; inserte el
conector rojo en la terminal V
Colocar la batería
Cómo conectar los cables de prueba
Antes de empezar 7
SELECT
DH>
2 sec
OFF
CAP V
Hz
ºC
200A
1000A
400A/
COM
T-
T+V Hz
1000A
RANGE
REL Hz/Duty
- - -
- - -
- - -
- - -
CAT. III MAX
1000V
750 V
Ω

1) Conecte el cable de prueba negro a la terminal "COM" y el cable de prueba rojo a la terminal "V Hz".
2) Coloque el selector en "V " . En pantalla se muestra el símbolo para probar voltaje de Corriente
directa, si usted quiere probar voltaje de corriente alterna, presione el botón de "SELECT".
3) Conecte los cables de prueba en la fuente o la carga bajo medición.
El valor de la medición se mostrará en pantalla.La polaridad de la conexión del cable rojo se indicará
junto con el valor de voltaje de corriente directa.
1. Coloque el selector en la posición deseada. "200 A o 1000 A" .
2. Presione "REL" En la pantalla se mostrará "0"
Nota: Es posible que después de cierto tiempo de uso,el gancho tenga fuerza magnética, por lo que en
la pantalla no aparecerá “0” en caso de que suceda,presione REL y siga estos pasos
A. Cambiar la dirección de la corriente medida.
B.Abra el gancho varias veces.
3.Abra el gancho presionando el gatillo de apertura e introduzca un solo cable en el gancho.
4. Cierre el gancho y obtenga la lectura en la pantalla.
NOTA: Antes de hacer esta medición, desconecte el cable de prueba para mayor seguridad.
Medición de voltaje con corriente alterna y corriente directa
Medición de corriente directa
Mediciones 8
Ω
SELECT
DH>
2 sec
OFF
CAP V
Hz
ºC
200A
1000A
400A/
1000A
RANGE
REL Hz/Duty
- - -
- - -
- - -
SELECT
DH>
2 sec
OFF
CAP V
Hz
ºC
200A
1000A
400A/
1000A
RANGE
REL Hz/Duty
- - -
- - -
- - -
Ω
Ω

SELECT
DH>
2 sec
OFF
CAP V
Hz
ºC
200A
1000A
400A/
1000A
RANGE
REL Hz/Duty
- - -
- - -
- - -
1. Coloque el selector en la posición "400 / 1000 A " .
2.Abra el gancho presionando el gatillo e introduzca un cable en el gancho.
3. Cierre el gancho y obtenga la lectura en pantalla.
Nota:
Antes de esta medición, desconecte el cable de prueba para mayor seguridad.
Medición de corriente alterna

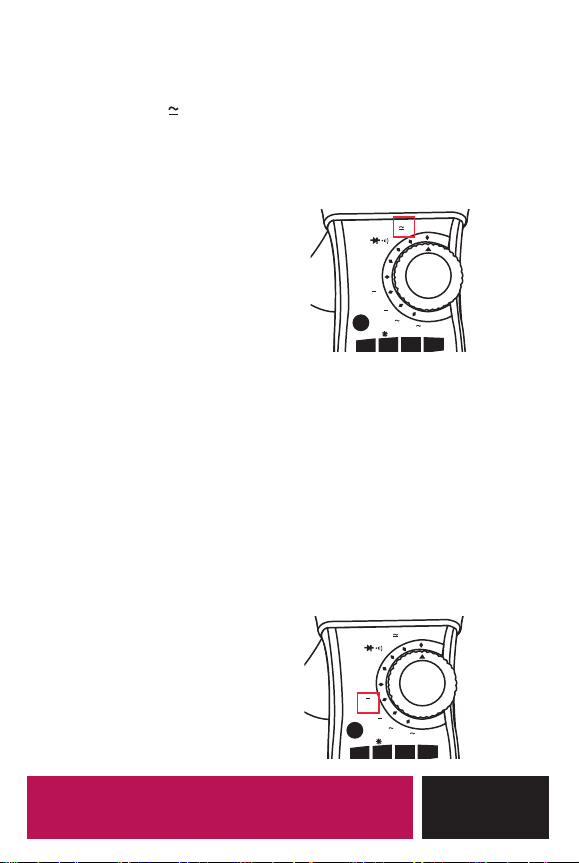

1. Conecte el cable de prueba negro al conector "COM" y el cable de prueba rojo al conector "V Hz".
2. Ponga el selector en la posición " " , la función debe ser medición de resistencia, si es otra,
presione SELECT para seleccionar la medición de resistencia.
3. Conecte las puntas de prueba a través del circuito a probar.
4. Lea el resultado en pantalla.
Precaución:Asegúrese de que el circuito a probar no tenga
energía
Medición de resistencia
Mediciones 9
Ω
Ω
Ω
SELECT
DH>
2 sec
OFF
CAP V
Hz
ºC
200A
1000A
400A/
1000A
RANGE
REL Hz/Duty
- - -
- - -
- - -
Ω

1. Conecte el cable de prueba negro al conector "COM" y el cable de prueba rojo al conector V Hz.
2. Coloque el selector en la posición “ ” presione "SELECT" para seleccionar Medición de
capacitancia.
3. Conecte las puntas al capacitor a probar.
4. Lea el resultado en pantalla.
Precaución:
A) Los capacitores deben ser descargados antes de ser probados.
B) Cuando pruebe capacitores grandes,el tiempo de respuesta será mayor
1. Conecte el cable de prueba negro al conector "COM" y el cable
de prueba rojo al conector "V Hz".
2. Ponga el selector en la posición "Hz".
3. Conecte las puntas de prueba al punto de medición y lea la
frecuencia en la pantalla.
Medición de capacitancia
Medición de frecuencia
Mediciones 10
Ω
Ω
SELECT
DH>
2 sec
OFF
CAP V
Hz
ºC
200A
1000A
400A/
1000A
RANGE
REL Hz/Duty
- - -
- - -
- - -
Ω
SELECT
DH>
2 sec
OFF
CAP V
Hz
ºC
200A
1000A
400A/
1000A
RANGE
REL Hz/Duty
- - -
- - -
- - -
Ω
Ω

1. Conecte el cable de prueba negro del sensor a "T-" y el cable de prueba rojo a "T +".
2. Ponga el selector en la posición "ºC".
3. Coloque la sonda del sensor en el área a medir.
4. Lea el resultado en pantalla.
Medición de temperatura
Mediciones 11
SELECT
DH>
2 sec
OFF
CAP V
Hz
ºC
200A
1000A
400A/
COM
T-
T+V Hz
1000A
RANGE
REL Hz/Duty
- - -
- - -
- - -
- - -
CAT. III MAX
1000V
750 V
Ω
Ω

NOTA: Para prevenir choques eléctricos y / o daños al equipo, desconecte los circuitos y descargue los
capacitores con alto voltaje antes de hacer mediciones de diodos

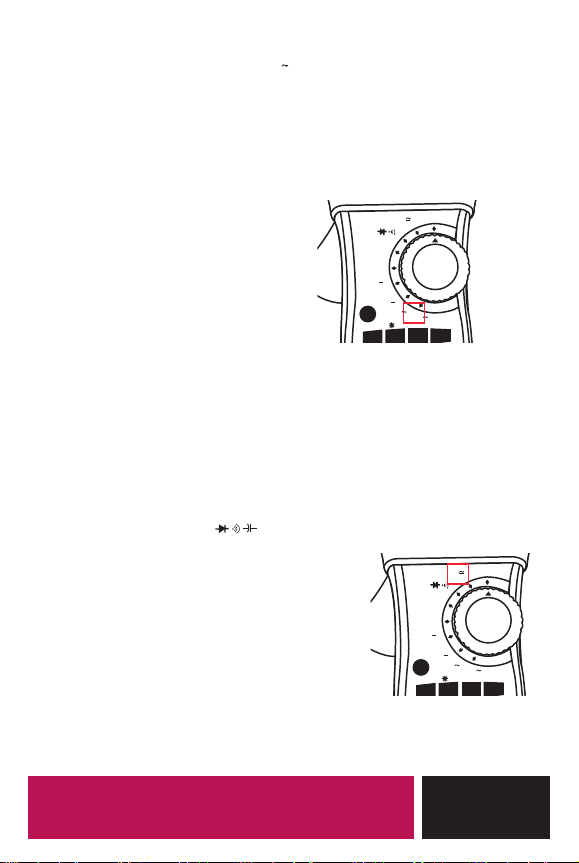

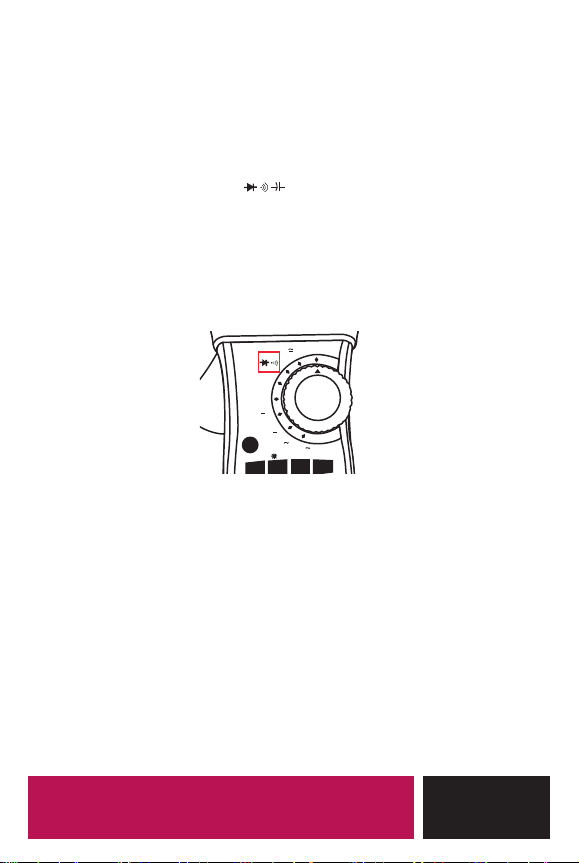

1. Conecte el cable de prueba negro al conector "COM" y el cable de prueba rojo al conector "V Hz".
2. Coloque el selector en la posición de " ", presione "SELECT" para seleccionar Medición de
continuidad audible o de diodo.
3. En la prueba de diodos,conecte las puntas en el diodo a medir, la pantalla mostrará el voltaje.
4. En la prueba de continuidad audible,conecte los cables de prueba en los dos puntos del circuito.Si la
resistencia es menor a 100 se escuchará un tono continuo.
Pruebas de continuidad audible y diodo
Mediciones 12
Ω
SELECT
DH>
2 sec
OFF
CAP V
Hz
ºC
200A
1000A
400A/
1000A
RANGE
REL Hz/Duty
- - -
- - -
- - -
Ω
Ω

Protección de sobrecarga: 1000 V - - - / 750 V rms CA
Impedancia: 10 M , más de 100 M en
Sensor promedio,calibrado a rms de onda senoidal
Protección de sobrecarga: 1000 A rms en 60 segundos
Las exactitudes son + - (% de lectura + número en el último dígito) a 23 + 5 ºC < 70% Humedad
relativa.
Voltaje de corriente directa
Voltaje de corriente alterna
Corriente directa
Especificaciones de medición 13
Ω
Protección de sobrecarga: 1000 V - - - / 750 V rms CA
Impedancia: 10 M .
Ω
Ω escala de 400 mV
Range
Accuracy
Resolution
400 mV
±(0.5%
0.1 mV
4 V 1 mV
40 V 10 mV
400 V 100 mV
1000 V
±(0.8%
1 V
Rango
Rango
Rango
Exactitud
Exactitud
Exactitud
de lectura + 2 dígitos
de lectura + 3 dígitos
de lectura + 10 dígitos
de lectura + 10 dígitos
de lectura + 10 dígitos
de lectura + 3 dígitos
de lectura + 2 dígitos
Resolución
Resolución
Resolución
Frecuencia
4 V
±(0,8%
1mV
40～400Hz
40 V 10mV
400 V
100mV
750 V
±(1,2%
1V
200 A
±(3,0%
0.1 A
1000 A
0～800 A
±(3,5%
1A
800～1000 A
±(6,5%

Sensor promedio,calibrado a rms de onda senoidal
Protección de sobrecarga: 1000 A rms en 60 segundos
Protección de sobrecarga: 250 V - - - / 250 Vrms CA
Protección de sobrecarga: 250 V - - - / 250 Vrms CA
Corriente alterna
Resistencia
Capacitancia
Especificaciones de medición 14
Rango
Rango
Rango
Exactitud
Exactitud
Exactitud Resolución
Resolución
Resolución
Frecuencia
de lectura + 10 dígitos
de lectura + 3 dígitos
de lectura + 3 dígitos
de lectura + 2 dígitos
de lectura + 10 dígitos
de lectura + 10 dígitos
de lectura + 5 dígitos
de lectura + 10 dígitos
de lectura + 10 dígitos
400 A
±(3,0%
0.1 A
50～60 Hz
1000 A
0～800 A
±(3,5%
1A
800～1000 A
±(6,5%
400 Ω
±(1,0%
0.1 Ω
4 kΩ
±(1,0%
1Ω
40 kΩ
10 Ω
400 kΩ
100 Ω
4 MΩ
1 kΩ
40 MΩ
±(1,5%
10 kΩ
51,2 nF
±(3,0%
10 PF
512 nF
±(2,5%
100 PF
5,12 μF
1 nF
51,2 μF
10 nF
100 μF
±(5,0%
100 nF

Protección de sobrecarga: 250 V - - - / 250 Vrms CA
Protección de sobrecarga: 250 V - - - / 250 Vrms CA
Voltaje de diodo
Suena el buzzer si la resistencia
es menor a 100 ohms
Protección de sobrecarga: 250 V - - - / 250 V rms CA
Ciclo de trabajo 0,1 % 99,9 %
Frecuencia
Temperatura ( sensor NiCr - NiSi)
Prueba de continuidad audible y diodo
Especificaciones de medición 15
Rango
Rango
Rango Descripción
Exactitud Resolución
Exactitud Resolución Sensibilidad
de lectura + 5 dígitos
de lectura + 2 dígitos
+ 1 dígito
Onda sinusoidal
Si lel voltaje de entrada es
mayor al rango,ajuste
5,12 Hz
± (0.1%
0.001 Hz
0,6V～
10V rms
(5,12 MHz: 1,5 V～
10V rms)
51,2 Hz
0.01 Hz
512 Hz
0.1 Hz
5,12 kHz
1 Hz
5,12 kHz
10 Hz
512 kHz
100 Hz
5,12 MHz
1 kHz
～
℃
-20~150 ℃
± ( 3℃
1℃
150~ 1000 ℃
± ( 3%

Ω
El multímetro tiene la función de “salida de datos en serie” y puede ser conectado por Bluetooth con un
dispositivo móvil. Los datos se pueden registrar, analizar y procesar a través de una aplicación. Para usar
esta función debe instalar la aplicación “Multímetro Bluetooth” desde la Play Store.
NOTA: La APP se puede instalar en sistemas android 4.30 o superiores.
1.Asegúrese de que la aplicación se haya instalado correctamente,antes de cualquier medición.
2.Active el Bluetooth del teléfono móvi. Ejecute la aplicación "Multímetro Bluetooth" para ingresar a la
interfaz principal.
Aplicación para Android 16
Panel de
medición
Botón de
inicio
Botón de
parar
Botón de
borrar
Pantalla
principal Gráfica AjustesDatos

El multímetro tiene la función de “salida de datos en serie” y puede ser conectado por Bluetooth con un
dispositivo móvil. Los datos se pueden registrar, analizar y procesar a través de una aplicación. Para usar
esta función debe instalar la aplicación "Bluetooth Clamp" desde la App Store.
NOTA: La APP del teléfono móvil se puede instalar en sistemas iOS 4S o superiores.
1.Asegúrese de que la aplicación se haya instalado correctamente,antes de cualquier medición.

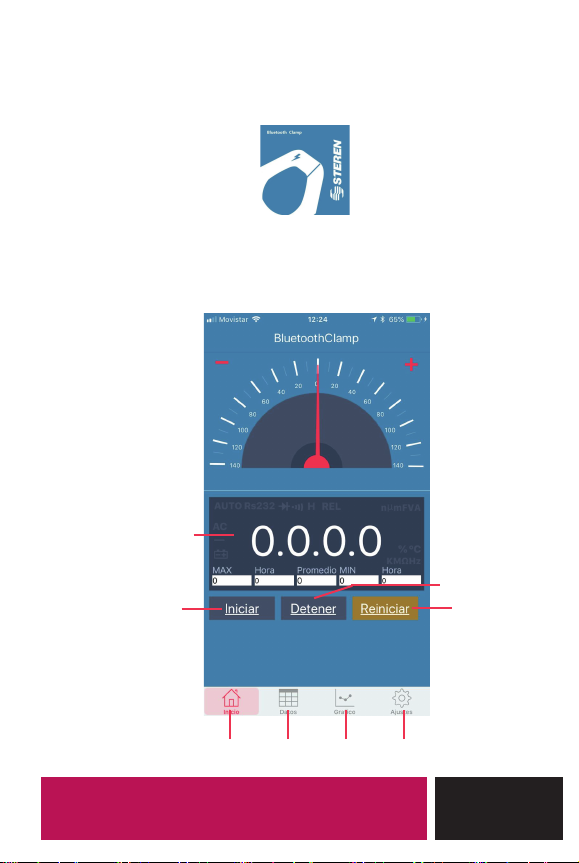

2.Active el Bluetooth del teléfono móvil. Ejecute la aplicación"BluetoothClamp" para ingresar a la
interfaz principal.
Aplicación para iPhone 17
Panel de
medición
Botón de
inicio
Botón de
parar
Botón de
borrar
Pantalla
principal Gráfica AjustesDatos

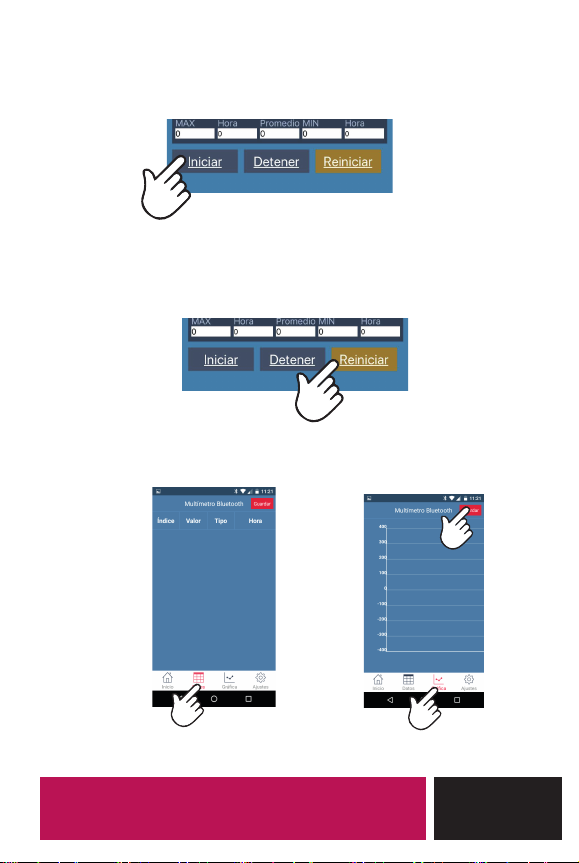

3. Encienda el multímetro. Este se conectará al teléfono móvil automáticamente.Cuando la tecla "Iniciar"
cambie a verde, para medir y ver los datos o gráficos sincronizados en el teléfono móvil
El valor MAX y MIN,el tiempo correspondiente y el valor promedio se mostrarán en la APP desde la
medición de inicio.
4. Pulse la tecla "Reiniciar" para restablecer la medición. los datos antiguos se borrarán y se reanudará la
grabación de datos. Presione la tecla "Detener" para detener la conexión.
5. Presione "Datos" para ver los datos y la hora. Presione la tecla "Gráfica" para ver la gráfica. Presione la
tecla "Guardar" para guardar los datos o el gráfico. Presione la tecla "Inicio" para regresar la interfaz
principal.
Para visualizar los archivos guardados busque la carpeta con el nombre indicado al momento de
guardar.
Estos pasos son tanto para Android como para iPhone, sígalos en cualquiera de las dos
aplicaciones
Aplicación 18

Para cambiar el tiempo de guardado de datos diríjase a
la opción “Ajustes” y dé clic en Tasa de datos
Aparecerá una barra que podrá deslizar y le indicará
cuántas mediciones se guardarán por minuto
ej: 60 por minuto
Aplicación 19

Alimentación: 9V - - - (batería cuadrada)
Voltaje DC (V): 400 mV/ 4 V / 40V / 400 V±(0,5 % + 2 d) /1 000 V ±(0,8 % + 2 d)
VoltajeAC (V) True-RMS: 4 V / 40V / 400 V± (0,8 % + 3d ) /750V±(1,2 %+ 3 d)
Corriente DC (200 A): 200A± (3 %+10 d)
Corriente DC (1 000 A): 0-800A± (3,5 % + 10d) / 800 - 1 000 A±(6,5 % + 10 d)
Corriente AC (400 A): 400 A ± (3 % + 10 d)
Corriente AC (1 000 A): 0 - 800 A± (3,5 % +10 d) / 800 - 1 000 A ± (6,5 % + 10 d)
Resistencia (Ω): 400 ±(1 %+3 d) / 4 K /40 K /400 K /4 M ± (1% + 2 d) /40 M ±(1,5 % + 3 d)
Capacitancia: 51,2 nF ± (3 % + 10 d) / 512 nF / 5,12 uF/ 51,2 uF ±(2,5 % + 5d) / 100 uF ±(5 % + 10 d)
Frecuencia (Hz): 5,12 Hz /51,2 Hz / 512 Hz / 5,12 kHz / 512 kHz / 5,12 MHz ± (0.1 % + 5 d)
Temperatura: -20 a 150 °C ±(3 °C +1d) / 150 a 1 000 °C ±(3 % + 2 d)
Temperatura de operación: 0 - 40 °C
Temperatura de almacenamiento: -20 a 60 °C.
Consumo: 0,1 mW/h
Consumo en espera: No aplica
Especificaciones técnicas 20
