Steren MUL-107 User manual

1
Multímetro digital
de gancho
V
V0.0/1216v

2
MUL-107
Antes de utilizar el producto, lea cuidadosamente este instructivo para
evitar cualquier mal funcionamiento.
La información presentada sirve únicamente como referencia sobre el
producto. Debido a actualizaciones pueden existir diferencias. Consulte
nuestra página web www.steren.com para obtener la versión más
reciente de este manual.
PRECAUCIONES
• El uso inapropiado de este multímetro puede causar daños, choque
eléctrico o lesiones graves.
• Siempre retire los cables de prueba antes de reemplazar las baterías
o los fusibles.
• Compruebe el estado de los cables de prueba y del medidor mismo
antes de operarlo.
• No mida voltajes que excedan 1000V sobre tierra física; puede ser
riesgoso.
• Tenga mucho cuidado al tomar medidas si los voltajes son mayores a
30 VCA RMS o 60VDC; estos voltajes son considerados un peligro de
descarga eléctrica.
• Siempre descargue los capacitores y corte la energía del dispositivo
antes de realizar pruebas de diodo, resistencia o continuidad.
• Para evitar daños al multímetro, no exceda los límites máximos de los
valores de entrada que se muestran en las especicaciones.

3
• En caso de un periodo prolongado de inactividad del equipo retire las
baterías.
• Este producto NO es un juguete; manténgalo fuera del alcance de los
niños.
• Este aparato NO está destinado a ser utilizado por personas con
capacidades diferentes, a menos que cuenten con la preparación y
supervisión adecuadas.
• No utilice el multímetro si la cubierta de la batería no está en su lugar y
completamente cerrada.

4

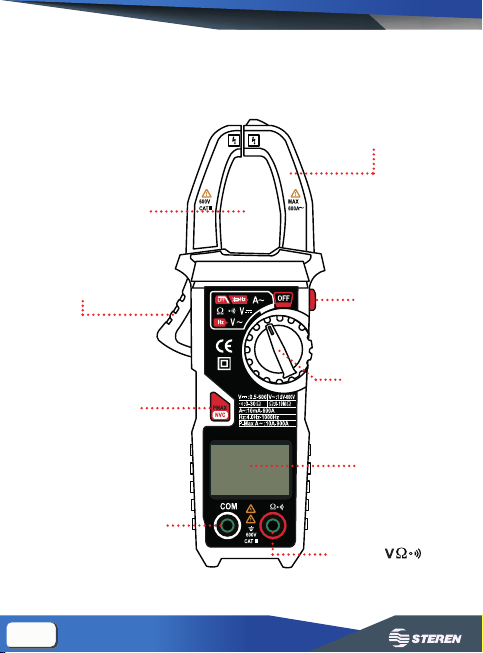

DESCRIPCIÓN
Partes
V
Terminal COM
Gancho de
medición
Hold (retención de
datos) /
Luz de fondo
Perilla de selección
Pantalla
Terminal
Pico máximo /
Detección de
voltaje sin contacto
Gatillo
Área de detección
de voltaje sin
contacto (NCV)

5

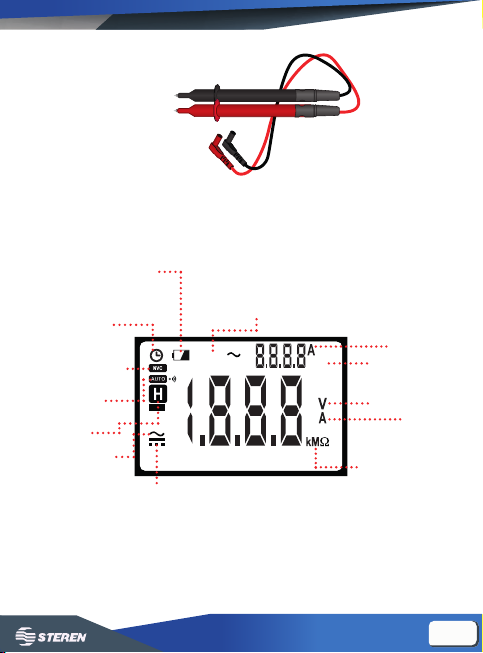

Cables de prueba
Puntas
Conectores
Símbolos en la pantalla
PMAX kHz
Apagado
automático
Batería baja Medición máxima de
corriente pico / pico máximo
de corriente
Ampere
Kilohertz / hertz
Ampere
Volt
kilo ohm / mega ohm
/ ohm
Corriente directa
Corriente alterna
Hold
Deteccíón
automática
Detección de
voltaje sin contacto

6
ANTES DE EMPEZAR

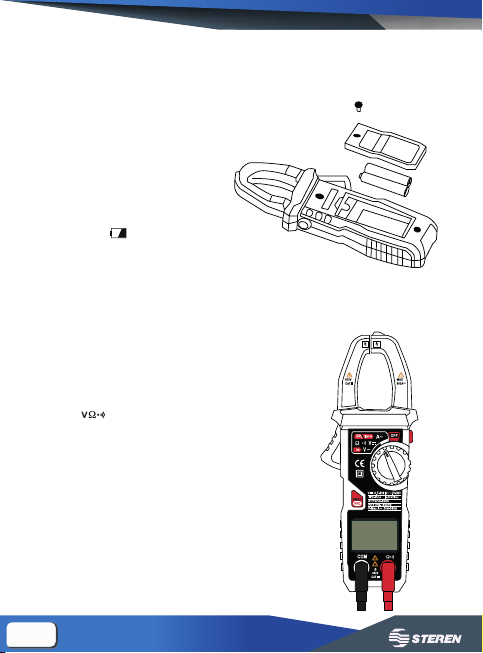

Colocar las baterías
Retire la cubierta del compartimento, e
inserte dos baterías “AAA”.
Asegúrese colocar las baterías
con la polaridad correcta
Si el símbolo aparece en la
pantalla, signica que la batería
debe ser reemplazada
Cómo conectar los cables de prueba
Para colocar los cables de prueba,
inserte el conector negro en la terminal
COM; inserte el conector rojo en la
terminal
V

7
MODO DE USO

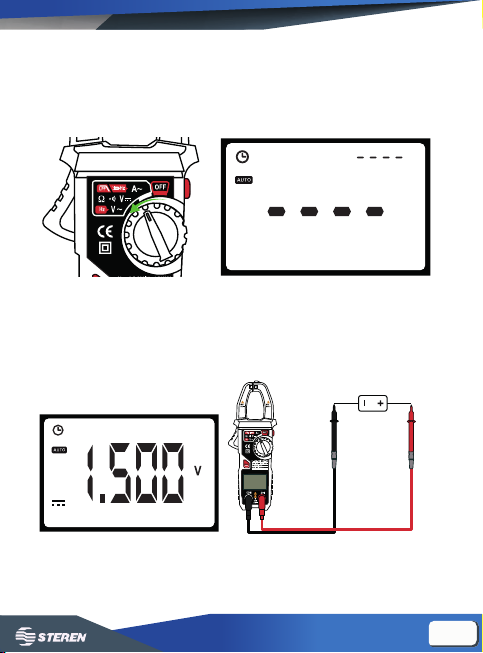

Encendido y autoselección
Gire la perilla para encender el multímetro.
De acuerdo con los valores detectados, el multímetro arrojará
automáticamente los resultados en el display.
Voltaje de Corriente Directa
Toque con las puntas el circuito.
V
Cuando el valor detectado sea = 0,5 V, el resultado de la medición será
el voltaje de Corriente Directa.
Si el valor detectado es <0,5 V, el resultado será la resistencia y se
mostrará en Ω

8
Voltaje de Corriente Alterna
Toque con las puntas el circuito.
Cuando el valor detectado sea >=1,0V, se mostrará el voltaje de
Corriente Alterna y en la parte superior de la pantalla el valor de la
frecuencia.
Si el valor detectado es <1,0V, el resultado será la resistencia y se
mostrará en Ω
V
Resistencia
Toque con las puntas el circuito.
Cuando el valor detectado sea >10MΩ, se mostrará ---- en la pantalla.
Si el valor detectado es <50Ω, el multímetro emitirá una señal audible.
V
kHz

9
Corriente Alterna
Presione el gatillo para abrir el gancho, y coloque el cable como se
muestra en la imagen.
No coloque más de
dos líneas al mismo
tiempo en el área
de medición; esto
produciría resulta-
dos incorrectos. Para obtener lecturas precisas,
coloque el cable en el centro del
área de medición.
Cuando el valor detectado sea > 0,01A se mostrará la corriente y en la
parte superior de la pantalla el valor de la frecuencia. Sólo cuando el
valor sea > 0,2A mostrará la frecuencia.
Hz

10

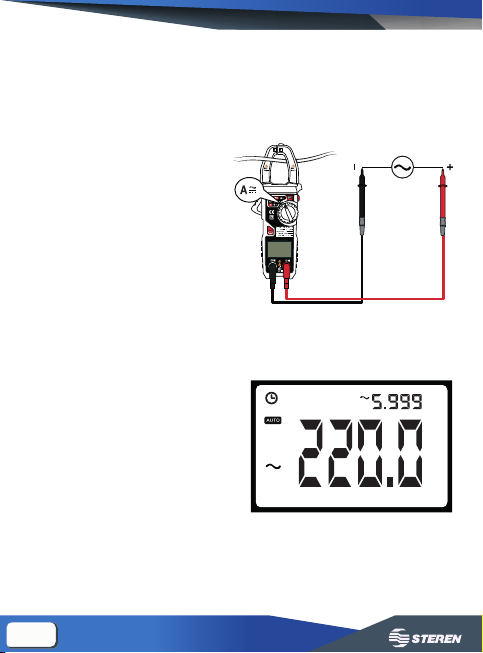

Medir corriente y voltaje de Corriente Alterna
simultáneamente
1. Presione el gatillo para abrir
el gancho, y coloque el cable del
circuito como se muestra en la
imagen.
Cuando el valor detectado sea
>0.01A se mostrará en la parte
superior de la pantalla la corriente
de CA.
2. Toque con las puntas el circuito.
Cuando el valor detectado sea
= 1,0 V, el resultado de la medición
será el voltaje de Corriente Alterna.
Si el valor detectado es <1,0 V, el
resultado será la resistencia y se
mostrará en Ω.
V
A
V

11
Medir corriente y resistencia de Corriente
Alterna simultáneamente
1. Presione el gatillo para abrir
el gancho, y coloque el cable del
circuito como se muestra en la
imagen.
Cuando el valor detectado sea
>0,01A se mostrará en la parte
superior de la pantalla la corriente
de CA.
2. Toque con las puntas el circuito.
Cuando el valor detectado sea
>10MΩ, se mostrará en la
pantalla ----
Si el valor detectado es <50Ω,
el multímetro emitirá una señal
audible.
V
A

12
Capturar pico máximo de corriente (PMAX)
1. Presione . El símbolo PMAX debe aparecer en la parte superior
de la pantalla.
2. Presione el gatillo para abrir el gancho, y coloque el cable como se
muestra en la imagen.
No coloque más de
dos líneas al mismo
tiempo en el área
de medición; esto
produciría resulta-
dos incorrectos.
Para obtener lecturas precisas,
coloque el cable en el centro del
área de medición.
Cuando el valor detectado sea >10,0 A, se mostrará el pico máximo de
corriente.
A
MAX

13

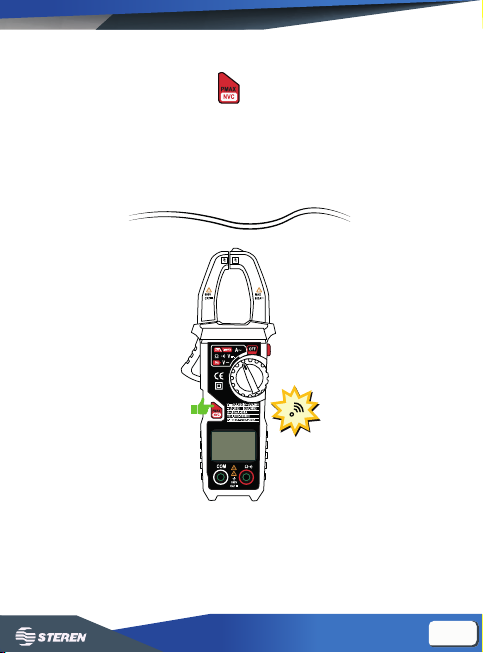

Detección de voltaje sin contacto (NCV)
Mantenga presionado el botón mientras acerca el área NCV
del multímetro al equipo o componente que desea comprobar si tiene
energía eléctrica (cable, contacto, socket, etc.). En caso de detectar
presencia de voltaje, el dispositivo emitirá una señal audible.
El diseño del circuito, el grosor del aislamiento y otras condiciones
variables pueden interferir en la detección
Las fuentes de interferencia externas, tales como linternas, motores, etc.
pueden causar una detección errónea
V

14
OTRAS FUNCIONES
V
Si el multímetro permanece
encendido por 10 minutos
sin realizar alguna operación
entrará en estado de
hibernación, y se apagará la
pantalla para ahorrar energía
Presione durante
algunos segundos para
encender la luz de la
pantalla
Luz de fondo
HOLD
Después de realizar
una medición presione
una vez para retener la
lectura en pantalla.

15
ESPECIFICACIONES DE MEDICIÓN
Corriente de CA
Rango Resolución Precisión
6 A 0,001 A
60 A 0,01 A
400 A 0,1A
400 A ~ 600 A 0,1 A ± (3% lectura)
± (2,5% lectura)
Corriente de entrada mínima: 0,01A CA / Corriente de entrada máxima:
600A CA / Rango de frecuencia: 45 ~ 65Hz
Pico máximo de corriente
Rango Resolución Precisión
900 A 0,1 A ± (10% lectura)
Frecuencia más alta: 1 KHz / Rango de medición: 10 ~ 900A

16
Voltaje de Corriente Directa
Rango Resolución Precisión
6 V 0,001 V
60 V 0,01 V
600 V 0,1 V
0,5% lectura
Voltaje de entrada mínimo: 0,5 V CD / Voltaje de entrada máximo:
600 V CD
Voltaje de Corriente Alterna
Rango Resolución Precisión
6 V 0,001 V
60 V 0,01 V
600 V 0,1 V
0,8% lectura
Voltaje de entrada mínimo: 1,0 V CA / Voltaje de entrada máximo: 600
V CA (valor efectivo) / Rango de frecuencia: 45 ~ 65Hz

17
Frecuencia
Posición A
Rango Resolución Precisión
60,0 Hz 0,1 Hz
1000 Hz 1Hz ±(1,0% lectura)
Rango de medición: 40Hz ~ 1000 Hz / Rango de la señal de entrada:
≥ 0,2 A CA (valor efectivo)
Posición B
Rango Resolución Precisión
60.0 Hz 0,1 Hz
1000 Hz 1Hz ±(1,0% lectura)
Rango de medición: 40Hz ~ 1000 Hz / Rango de la señal de entrada:
≥ 0,8 V CA (valor efectivo)

18
Resistencia
Rango Resolución Precisión
6 kΩ 0,001 kΩ
60 kΩ 0,01 kΩ
600 kΩ 0,1 kΩ
6 MΩ 0,001 MΩ
10 MΩ 0,01 MΩ
0,8% lectura
Protección de sobrecarga: 600V CD o CA (valor efectivo)
Prueba de encendido y apagado de línea
Rango Resolución Función
1 Ω
Si la resistencia es menor de
50Ω, el multímetro emitirá una
señal audible
Protección de sobrecarga: 600V CD o CA (valor efectivo)

19
ESPECIFICACIONES
Alimentación: 3V - - - (2xAAA)
Rango de Voltaje CD: 0,5-600 V
Rango de Voltaje CA: 1-60 V
Resistencia: <10 MΩ
Frecuencia: 40-1 000 Hz
Rango de Corriente CA: 0,001-600 A
Temperatura de operación: 0-40 °C
Temperatura de almacenamiento: -10 a 60°C
Consumo: 0,1 mW/h
Consumo en espera: No aplica
Las especicaciones pueden cambiar sin previo aviso
