TMC REEF-Fill Compact User manual

FOR ADVANCED AQUARISTS
BY TMC
FOR ADVANCED AQUARISTS
B
BY
TMC
®
TMC

PARTS IST/ ISTE DES PIÈCES/TEI E ISTE/ IJST VAN ONDERDE EN/E ENCO
COMPONENTI/ ISTA DE PIEZAS/ ISTA DE PEÇAS
ENGLISH....................................................................................................................................................................... 1
FRANÇAIS................................................................................................................................................................... 6
DEUTSCH.................................................................................................................................................................... 11
NEDERLANDS......................................................................................................................................................... 16
ITA IANO..................................................................................................................................................................... 21
ESPAÑO ...................................................................................................................................................................... 26
PORTUGUÊS............................................................................................................................................................ 31
1. Infra-red (IR) water level monitoring sensor (code: 9844)
Capteur de surveillance du niveau d'eau à infrarouges (IR)
(code: 9844)
Infrarot (IR)-Wasserstandskontrollsensor (Bestellnummer: 9844)
Infrarood (IR) bewakingssensor waterniveau (bestelnr: 9844)
Sensore di monitoraggio del livello dell'acqua a infrarossi
(codice: 9844)
Sensor de vigilancia del nivel de agua por infrarrojos (IR) (código: 9844)
Sensor de monitorização do nível de água por infravermelhos (IV)
(código: 9844)
2. Infra-red (IR) water level monitoring safety sensor (code: 1062)
Capteur de sécurité de surveillance de niveau d'eau à infrarouges
(IR) (code : 1062)
Infrarot (IR)-Wasserstandsschutzsensor (Code: 1062)
Infrarood (IR) veiligheidssensor waterniveaubewaking (code: 1062)
Sensore di sicurezza di monitoraggio del livello dell'acqua a
infrarossi (IR) (codice: 1062)
Sensor de vigilancia de seguridad del nivel de agua por infrarrojos
(IR) (código: 1062)
Sensor de segurança de monitorização do nível de água por
infravermelhos (IV) (código: 1062)
3. Mounting bracket with magnet mounting (order code: 1063)
Support de montage magnétique (code: 1063)
Anbauhalterung mit Magnethalter (Bestellnummer: 1063)
Montagebeugel met magneetbevestiging (bestelnr: 1063)
Staffa di montaggio per montaggio con magnete (codice: 1063)
Soporte de montaje con fijación magnética (código: 1063)
Suporte de montagem com montagem por íman (código: 1063)
4. Anti-siphon valv (cod : 9525)
Soupap anti-siphon (cod : 9525)
Anti-Siphon-V ntil (B st llnumm r: 9525)
Anti sifonkl p (b st lnr: 9525)
Valvola anti sifon (codic : 9525)
Válvula antisifón (código: 9525)
Válvula anti-sifão (código: 9525)
5. Flexible top up hosing securing clamp (code: 1067)
Bride de blocage du tuyau flexible de remplissage (code: 1067)
Schlauchklemme für Zulaufschlauch (Bestellnummer: 1067)
Klem voor flexibele bijvulslang (bestelnr: 1067)
Fermaglio di fissaggio tubo flessibile di rabbocco (codice: 1067)
Abrazadera de seguridad de la manguera de llenado (código: 1067)
Braçadeira de fixação da mangueira de reposição flexível (código: 1067)
6. 12V top up pump (order code: 9848)
Pompe de remplissage 12V (code : 9848)
12-V-Nachfüllpumpe (Bestellnummer: 9848)
Bijvulpomp van 12V (bestelnr: 9848)
Pompa di rabbocco a 12 V (codice: 9848)
Bomba de llenado de 12 V (código: 9848)
Bomba de reposição de 12 V (código: 9848)
7. Top up pump water outlet
Sortie d'eau de la pompe de remplissage
Nachfüllpumpen-Wasserauslass
Wateruitgang bijvulpomp
Uscita acqua pompa di rabbocco
Salida de la bomba de agua de llenado
Saída de água da bomba de reposição
8. Pump impeller (order code: 9514)
Turbine de pompe (code : 9514)
Pumpenimpeller (Bestellnummer: 9514)
Pomprotor (bestelnr: 9514)
Girante pompa (codice: 9514)
Rotor de la bomba (código: 9514)
Rotor da bomba (código: 9514)
9. Flexible top up hosing (2m) (order code: 9518)
Tuyau flexible de remplissage (2 m) (code : 9518)
Zulaufschlauch, 2 m (Bestellnummer: 9518)
Flexibele bijvulslang (2 m) (bestelnr: 9518)
Tubo flessibile di rabbocco (2m) (codice: 9518)
Manguera flexible de llenado (2 m) (código: 9518)
Mangueira de reposição flexível (2 m) (código: 9518)
10. Power supply unit (PSU) (order code: 9849)
Bloc d'alimentation (code : 9849)
Netzteil (Bestellnummer: 9849)
Stroomtoevoereenheid) (bestelnr: 9849)
Alimentatore (codice: 9849)
Fuente de alimentación (código: 9849)
Unidade de alimentação (código: 9849)
11. Smart Monitoring System unit (order code: 1061)
Système de surveillance intelligent (code: 1061)
Smart Monitoring System-Einheit (Bestellnummer: 1061)
Smart Monitoring System (slim bewakingssysteem) (bestelnr: 1061)
Sistema di monitoraggio intelligente (codice: 1061)
Unidad del sistema de monitorización inteligente (código: 1061)
Unidade do sistema de monitorização inteligente (código: 1061)
10
12
33
5
4
7
8
9
11
6

INSTRUCTIONS FOR INSTA ATION AND USE
Important Safety Information - Please Read Carefully
- Always isolate from the mains electricity before installing or carrying out any
maintenance to the REEF-Fill Compact system.
- Power to the REEF-Fill Compact system must be supplied through a Residual Current
Device (RCD) with a rated residual operating current not exceeding 30mA.
- To ensure the top up system functions correctly, the IR sensors, the anti-siphon valve and the
pump must be cleaned regularly to ensure they do not become clogged or covered with
debris or detritus.
- The IR sensors must always be installed correctly, with the IR water level monitoring sensor
(black cable) facing downwards and the IR water level monitoring safety sensor (white cable)
facing upwards. Failure to do so will result in operating problems and water overflowing
from your sump or aquarium.
- Pump rating: 12Vdc unless otherwise marked.
- Do not operate any appliance if it has a damaged cord or plug, if it is malfunctioning,
or if it has been dropped or damaged in any way.
- This unit is designed to be used indoors and is not suitable for any outdoor
applications.
- Ensure the REEF-Fill Compact System is safely positioned before operating.
- Install the Smart Monitoring System unit outside of the aquarium cabinet when
there is a sump present and away from any area where it may get splashed with
water.
- Always leave a drip-loop in the cables to prevent water running down the cable
and reaching the power source and controller (see below).
- Dispose of this unit responsibly. Check with your local authority for disposal
information.
Drip Loop
s
1
)
)
)
3

2
In most aquarium systems the loss of water from the aquarium is mainly due to factors such as
evaporation. If evaporated water is not regularly replaced, problems can occur and the water
quality of the aquarium may be compromised. The REEF-Fill Compact System provides a simple
solution to automatically top up any water lost from the aquarium or sump through
evaporation and to create an advanced professional set-up. An alarm will sound and the pump
will be stopped when there is either too much or too little water, helping to protect your
system from flooding.
PARTS REQUIRED FOR INSTA ATION AND OPERATION
1. Residual current device (RCD) with a rated residual operating current not exceeding 30mA.
ASSEMB Y
The REEF-Fill Compact System is supplied almost fully assembled. After unpacking and before installation
you must:-
1. Ensure that the IR sensors are correctly secured on the mounting bracket with the
IR water level monitoring sensor (black cable) facing downwards and the
IR water level monitoring safety sensor (white cable) facing upwards.

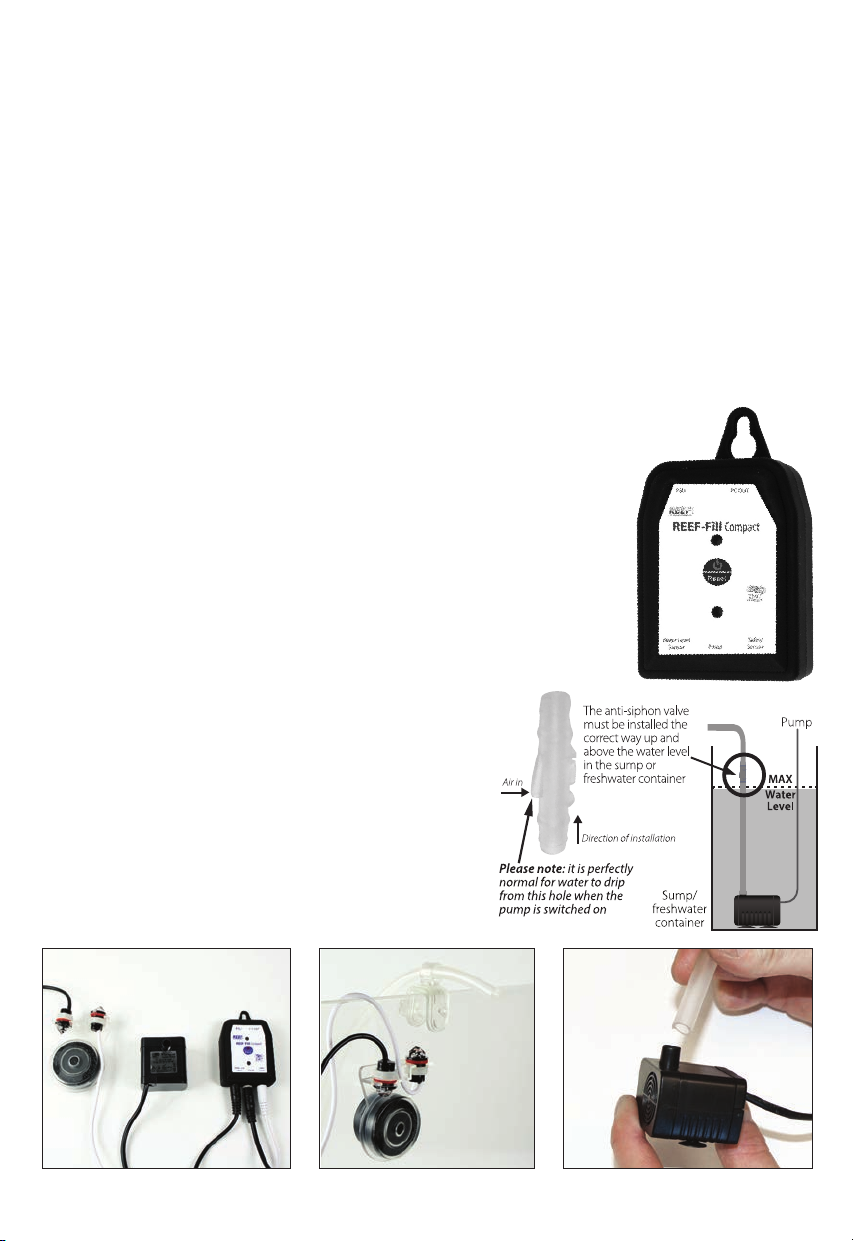

2. Connect components to the Smart Monitoring System unit (see photo 1):-
- Connect the black cable (IR water level monitoring sensor) into the
“Water Level Sensor” port
- Connect the white cable (IR water level monitoring safety sensor) into
the “Safety Sensor” port
- Connect the pump to the “Pump” port.
Always leave a drip-loop in all cables to prevent water running
down the cables and reaching the Smart Monitoring System
unit and power source.
3. Carefully cut the flexible top up hosing (9) to the
correct length so that it can be successfully secured
in the hosing securing clamp without any kinks or sags

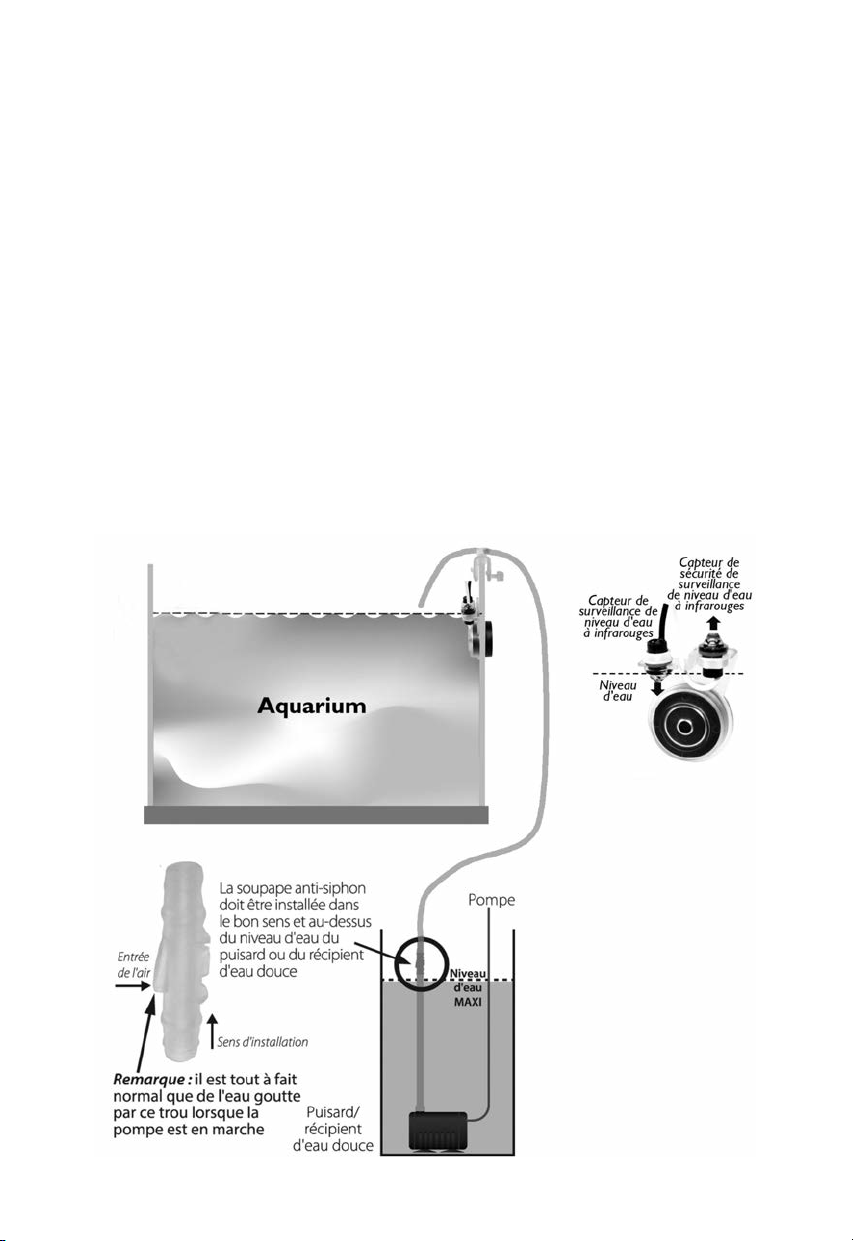

(see photo 2) and install the anti-siphon valve as
shown (see diagram).
4. Attach and secure one end of the flexible top up
hosing (9) to the pump outlet (7) (see photo 3).
23
1

3
GENERA INSTA ATION
The REEF-Fill Compact System is designed for simple installation internally in the aquarium or sump.
1. Ensure there is adequate space in the aquarium or sump to allow the REEF-Fill mounting
bracket to be correctly installed.
2. Install the mounting bracket (3) at the desired water depth in your preferred location in
your aquarium or sump, ensuring that it is in a position where it will not be subject to
excessive air bubbles or vigorous water movement.
3. Install the top up pump (6) in your desired location e.g. sump or freshwater container,
ensuring that it is fully submerged and secured.
Whi st the REEF-Fi Compact System wi detect any errant water eve s, we advise that you
check to see if your sump can hand e the fu vo ume of your RO reservoir without f ooding. We
a so do not recommend that you keep the water eve in your RO reservoir above that of the IR
sensors, in case any siphon that has started is not stopped when the pump stops.
4. Position the Smart Monitoring System unit in a dry area where it cannot fall into or be
splashed by water.
5. Ensure that all connections have been made correctly and securely.
Please Note: failure to do so could result in operating problems and water overflowing
from your sump or aquarium.
6. Connect PSU to Smart Monitoring System unit, connect to mains and switch on.

4
OPERATING PRINCIP E
The IR water level monitoring sensor (black cable) detects water level changes and sends a
signal to the Smart Monitoring System unit which will determine whether your water level is
too high or too low, switching the pump on or off accordingly. If the water level is too low, the
Smart Monitoring System unit will switch on the pump, allowing water to be pumped into the
aquarium or sump until the level is restored, in turn, shutting off the pump.
ow Water evel Alarm
When the water level in the aquarium or sump/freshwater container drops below the level of
the IR water level monitoring sensor, there will be a visual alarm (flashing blue light) on the
Smart Monitoring System unit. This blue light will continue to flash until the water level rises to
the normal water level or until the pump has run for 5 minutes.
Auto Cut Off
The IR water level monitoring safety sensor (white cable) will activate an auto cut off of the
pump should the IR water level monitoring sensor fail to switch the pump off. Both an audible
and visual alarm (flashing red light) will be activated if the water level is too high or low. Press
the reset button on the Smart Monitoring System unit to stop the audible alarm.
Run Dry Alarm
If the Smart Monitoring System unit detects the pump is running dry, both an audible and visual
alarm (flashing blue light) will be activated, alerting you to the fact that the sump/freshwater
container needs to be re-filled. Press the reset button on the Smart Monitoring System unit to
stop the audible alarm.
Normal Water evel
When the water level is normal, the Smart Monitoring System unit will display a constant blue
light.
GENERA OPERATION
1. Determine your ideal water level within the aquarium or sump.
2. Place the REEF-Fill Compact mounting bracket in a suitable position in the aquarium or sump.
3. Ensure all connections are secure.
4. Check on a daily basis to ensure the sump or freshwater container is not running low on
water and top up as required.
5. Maintain regularly for continued, reliable operation.
6. When carrying out aquarium maintenance or acclimating animals in the aquarium, unplug
the REEF-Fill Compact System to prevent any unwanted activation due to an altered
aquarium/sump water level.
7. On a weekly basis (or more often in setups with high detritus levels or a refugium) ensure
that the IR sensors and anti-siphon valve are clean and free from any algae/bacteria growth
or detritus build up.
Please Note: The larger the surface area of the chamber or aquarium the REEF-Fill Compact
is installed in, a higher volume will be evaporated before the switch will be activated.
Ideally place the REEF-Fill Compact in the return pump chamber of a sump.

5
MAINTENANCE
Caution: To avoid possible electric shock, special care should be taken when using
any electrical appliance near water.
Caution: Always isolate the REEF-Fill Compact System from the mains electricity before
installing or carrying out any maintenance.
1. Check regularly to ensure that the IR sensors, anti-siphon valve and pump are clean and free
of any dirt or detritus, salt and/or calcium deposits. Please note: We highly recommend
that this is checked at least once a week. Failure to do so could result in operating problems
and water overflowing from your sump or aquarium.
2. Regularly check to ensure all connections are tightly secured.
3. Test IR sensors by physically moving them in the water to ensure switch is operating
correctly.
OTHER THAN RE-MINERA ISERS, WE DO NOT RECOMMEND THAT YOU
ADD ANYTHING (such as KH, Calcium or Magnesium supplements) TO THE RO
CHAMBER IN YOUR AQUARIUM SET UP. Precipitation of elements may damage
the REEF-Fill Compact pump.
TROUB E SHOOTING
Problem: Pump not activating with low water levels
1. Possible Cause: No power.
Solution: Check connections and ensure IR Sensors and pump are connected to the
correct DC jacks.
Solution: Ensure IR Sensors are clean and working. Re-install in correct position, then turn
off and on again. Test components for correct activation. Check pump for damage or debris.
Problem: Pump constantly on
1. Possible cause: IR Sensor failure and or Smart Monitoring System unit error.
Solution: Ensure parts are clean and working. Re-install in correct position, then turn off
and on again. Test components for correct activation.
Problem: Pump activating with high water levels
1. Possible cause: Smart Monitoring System unit error and/or IR sensor error.
Solution: Ensure parts are clean and working. Re-install in correct position, then turn off
and on again. Test components for correct activation.
Problem: High and low water level alarms sound at the same time.
1. Possible cause: IR Sensors/Pump are not correctly connected
Solution: Check for correct connections.

6
INSTRUCTIONS POUR 'INSTA ATION ET 'UTI ISATION
Informations importantes de sécurité - À lire attentivement
- Isolez toujours le système REEF-Fill Compact du réseau électrique avant de l'installer ou
d'effectuer un entretien sur celui-ci.
- Le système REEF-Fill Compact doit être alimenté à travers un disjoncteur différentiel résiduel
(RCD) avec un courant de fonctionnement résiduel nominal ne dépassant pas 30 mA.
- Afin de garantir que le système de remplissage fonctionne correctement, les capteurs à
infrarouges, la soupape anti-siphon et la pompe doivent être nettoyés régulièrement pour
s'assurer qu'ils ne soient pas obstrués ou recouverts par des débris ou des détritus.
- Les capteurs à infrarouges doivent toujours être installés correctement, le capteur de
surveillance de niveau d'eau à infrarouges (câble noir) vers le bas et le capteur de sécurité de
surveillance de niveau d'eau à infrarouges (câble blanc) vers le haut. Ne pas le faire se
traduira par des problèmes de fonctionnement et un débordement de l'eau de votre puisard
ou de votre aquarium.
- Tension nominale de la pompe : 12 V CC sauf mention contraire.
- N'utilisez pas un appareil si son cordon ou sa fiche est endommagé(e), s'il est défectueux, ou
s'il est tombé ou a été endommagé d'une quelconque façon.
- Cet appareil est conçu pour être utilisé en intérieur et n'est pas adapté aux
applications en extérieur.
- Assurez-vous que le système REEF-Fill Compact est correctement positionné avant
de le faire fonctionner.
- Installez le système de surveillance intelligent à l'extérieur de l'armoire de l'aquarium
lorsqu'une décantation est présente et à l'écart de toute zone où il peut être éclaboussé
d'eau.
- Laissez toujours une boucle d'égouttement dans les câbles afin d'empêcher l'eau de couler le
long du câble et d'atteindre la source d'alimentation (voir ci-dessous).
- Éliminez cet appareil de façon responsable. Renseignez-vous auprès des autorités
locales de votre région pour obtenir des informations au sujet de l'élimination.
Boucle
d'égouttement
s
6

7
Dans la plupart des systèmes d'aquarium, la perte d'eau de l'aquarium est principalement due à des
facteurs tels que l'évaporation. Si l'eau évaporée n'est pas remplacée régulièrement, des problèmes
peuvent survenir et la qualité de l'eau de l'aquarium peut être compromise. Le système REEF-Fill
Compact représente une solution simple et sans tracas pour recharger automatiquement toute
l'eau perdue dans l'aquarium ou le puisard par l'évaporation et ainsi créer une installation de pointe.
Une alarme se fait entendre et la pompe s'arrête lorsqu'il y a soit trop soit trop peu d'eau, ce qui
permet de protéger votre système d'un noyage.
PIÈCES NÉCESSAIRES À L'INSTALLATION ET AU FONCTIONNEMENT
1. Disjoncteur différentiel résiduel (RCD) avec un courant de fonctionnement résiduel nominal ne
dépassant pas 30 mA.
MONTAGE
Le système REEF-Fill Compact est livré presque entièrement assemblé. Après le déballage et avant
l'installation de l'appareil, veuillez suivre les recommandations suivantes :-
1. Vérifiez que les capteurs à infrarouges sont correctement fixés sur le support de
montage, le capteur de surveillance de niveau d'eau à infrarouges (câble noir) vers le
bas et le capteur de sécurité de surveillance de niveau d'eau à infrarouges
(câble blanc) vers le haut.
2. Raccordez les composants au Système de surveillance intelligent (voir
photo 1) :-
- Raccordez le câble noir (capteur de surveillance de niveau d'eau à
infrarouges) au port "Capteur de niveau d'eau"
- Raccordez le câble blanc (capteur de sécurité de surveillance de niveau
d'eau à infrarouges) au port "Capteur de sécurité"
- Raccordez la pompe au port "Pompe".
aissez toujours une boucle d'égouttement dans tous les câbles
afin d'empêcher l'eau de couler le long des câbles
et d'atteindre le Système de surveillance
intelligent et la source d'alimentation.
3. Découpez soigneusement le tuyau flexible de
remplissage (9) à la bonne longueur afin qu'il puisse
être correctement positionné dans la bride de blocage
du tuyau sans aucun pli ni fléchissement (voir photo 2)
et installez la soupape anti-siphon comme représenté
(voir schéma).
4. Raccordez et fixez une extrémité du tuyau flexible de
remplissage (9) à la sortie de la pompe (7) (voir photo 3).
23
1

8
INSTA ATION GÉNÉRA E
Le système REEF-Fill Compact est conçu pour une installation simple à l'intérieur de l'aquarium ou
du puisard.
1. Veillez à ce qu'il y ait suffisamment de place dans l'aquarium ou le puisard pour permettre au
support de montage du REEF-Fill d'être correctement installé.
2. Installez le support de montage (3) à la profondeur d'eau désirée à votre emplacement préféré
dans votre aquarium ou puisard, en vous assurant qu'il est dans une position où il ne sera pas
soumis à des bulles d'air excessives ou à des mouvements d'eau importants.
3. Installez la pompe de remplissage (6) à l'emplacement désiré, par exemple au niveau du puisard
ou du récipient d'eau douce, en vous assurant qu'elle est complètement submergée et
solidement fixée.
Bien que e système REEF-Fi Compact détecte tous es écarts de niveau d'eau, nous vous consei ons de
vérifier que votre puisard est bien capab e de gérer e vo ume tota de votre réservoir d’osmose inverse
sans provoquer d’inondation. Nous vous recommandons égaement de maintenir e niveau de 'eau dans
votre réservoir d’osmose inverse au-dessus de ce ui des capteurs à infrarouges, au cas où un siphon qui a
démarré ne s'arrête pas à 'arrêt de a pompe.
4. Positionnez le Système de surveillance intelligent dans un lieu sec où il ne peut pas tomber dans
l'eau ni être éclaboussé.
5. Assurez-vous que tous les raccordements ont été effectués correctement et fermement.
Remarque : ne pas le faire pourrait entraîner des problèmes de fonctionnement et un
débordement de l'eau de votre puisard ou de votre aquarium.
6. Raccordez le bloc d'alimentation au Système de surveillance intelligent, raccordez au secteur et
mettez en marche.

9
PRINCIPE DE FONCTIONNEMENT
Le capteur de surveillance de niveau d'eau à infrarouges (câble noir) détecte les changements
de niveau d'eau et envoie un signal au Système de surveillance intelligent qui permettra de
déterminer si le niveau d'eau est trop élevé ou trop bas et d’activer ou désactiver la pompe en
conséquence. Si le niveau d'eau est trop bas, le Système de surveillance intelligent active la
pompe, permettant l’acheminement de l'eau vers l'aquarium ou le puisard jusqu'à ce que le
niveau soit rétabli, après quoi il arrête la pompe.
Alarme de niveau d'eau bas
Lorsque le niveau d'eau dans l'aquarium ou le puisard/le récipient d'eau douce chute sous le
niveau du capteur de surveillance de niveau d'eau à infrarouges, une alarme visuelle se
déclenche (lumière bleue clignotante) sur le Système de surveillance intelligent. Cette lumière
bleue continue de clignoter jusqu'à ce que le niveau d'eau revienne à la normale ou que la
pompe ait fonctionné pendant 5 minutes.
Coupure automatique
Le capteur de sécurité de surveillance de niveau d'eau à infrarouges (câble blanc) active une
coupure automatique de la pompe lorsque le capteur de surveillance de niveau d'eau à
infrarouges échoue à désactiver la pompe. Une alarme sonore et visuelle (lumière rouge
clignotante) est activée si le niveau d'eau est trop élevé ou trop bas. Appuyez sur le bouton de
réinitialisation du Système de surveillance intelligent pour faire cesser l'alarme sonore.
Alarme assèchement
Si le Système de surveillance intelligent détecte que la pompe se tarit, une alarme sonore et
visuelle (lumière bleue clignotante) est activée, vous alertant du besoin de remplir le puisard/le
récipient d'eau douce. Appuyez sur le bouton de réinitialisation du Système de surveillance
intelligent pour faire cesser l'alarme sonore.
Niveau d'eau normal
Lorsque le niveau d'eau est normal, le Système de surveillance intelligent affiche une lumière
bleue fixe.
FONCTIONNEMENT GÉNÉRA
1. Déterminez votre niveau d'eau idéal dans l'aquarium ou le puisard.
2. Placez le support de montage du REEF-Fill Compact dans une position adaptée dans
l'aquarium ou le puisard.
3. Vérifiez que tous les raccordements sont bien effectués.
4. Vérifiez quotidiennement que le puisard ou le réservoir d'eau douce ne manque pas d'eau
et complétez au besoin.
5. Entretenez régulièrement votre appareil pour garantir son fonctionnement continu et fiable.
6. Lorsque vous effectuez un entretien d'aquarium ou acclimatez des animaux dans l'aquarium,
débranchez le système REEF-Fill Compact afin d'empêcher toute activation non désirée
due à une modification du niveau d'eau dans l'aquarium/le puisard.
7. Une fois par semaine (ou plus souvent dans les configurations présentant des niveaux
élevés de détritus ou une station refuge), vérifiez que les capteurs à infrarouges et la
soupape anti-siphon sont propres et exempts de toute prolifération d'algues/bactéries ou
d’accumulations de détritus.
Remarque : plus la superficie du réservoir ou de l'aquarium dans lequel est installé le REEF-Fill
Compact est importante, plus le volume évaporé avant que l'interrupteur ne soit activé est élevé.
L'emplacement idéal du REEF-Fill Compact est la chambre de pompe de retour d'un puisard.

10
ENTRETIEN
Attention : Pour éviter tout risque de choc électrique, des précautions particulières
doivent être prises lors de l'utilisation d'appareils électriques à proximité de l'eau.
Attention : Isolez toujours le système REEF-Fill Compact du réseau électrique
avant d'effectuer l'installation ou un entretien
1. Vérifiez régulièrement que les capteurs à infrarouges, la soupape anti-siphon et la pompe
sont propres et exempts de toute saleté ou de tous détritus, ainsi que de tout dépôt de sel
et/ou de calcium. Remarque : nous recommandons vivement d'effectuer cette vérification
au moins une fois par semaine. Ne pas le faire pourrait entraîner des problèmes de
fonctionnement et un débordement de l'eau de votre puisard ou de votre aquarium.
2. Vérifiez régulièrement que tous les raccords sont bien serrés.
3. Testez les capteurs à infrarouges en les déplaçant physiquement dans l'eau pour vous
assurer que l'interrupteur fonctionne correctement.
NOUS VOUS CONSEI ONS DE NE RIEN AJOUTER AU RESERVOIR
D’OSMOSE INVERSE (compléments en KH, calcium ou magnésium) AUTRE QUE
DES REMINÉRA ISATEURS dans votre aquarium. a précipitation d’éléments
peut endommager la pompe du REEF-Fill Compact.
DÉPANNAGE
Problème : a pompe ne s'active pas lorsque le niveau de l’eau est bas
1. Cause possible : pas d'alimentation.
La solution : vérifier les raccords et s'assurer que les capteurs à infrarouges et la pompe
sont raccordés aux prises de courant continu appropriées.
La solution : s'assurer que les capteurs à infrarouges soient propres et fonctionnels. Les
réinstaller en position correcte, puis éteindre et rallumer. Vérifier que les composants
s’activent correctement. Vérifier la présence éventuelle de dommage ou de débris au niveau
de la pompe.
Problème : a pompe est constamment en marche
1. Cause possible : défaillance du capteur à infrarouges et/ou erreur du Système de
surveillance intelligent.
La solution : s'assurer que les pièces soient propres et fonctionnelles. Les réinstaller en
position correcte, puis éteindre et rallumer. Vérifier que les composants s’activent
correctement.
Problème : a pompe s'active alors que les niveaux d'eau sont élevés
1. Cause possible : erreur du Système de surveillance intelligent et/ou du capteur à
infrarouges.
La solution : s'assurer que les pièces soient propres et fonctionnelles. Les réinstaller en
position correcte, puis éteindre et rallumer. Vérifier que les composants s’activent
correctement.
Problème : es alarmes de niveau d'eau élevé et bas retentissent en même temps.
1. Cause possible : les capteurs à infrarouges/la pompe ne sont pas raccordés correctement
La solution : vérifier que les branchements soient corrects.

INSTA ATIONS- UND BEDIENUNGSAN EITUNGE
Wichtige Sicherheitshinweise – Bitte sorgfältig lesen
- Trennen Sie die Anlage immer vom Stromnetz, bevor Sie das REEF-Fill Compact-System
installieren oder warten.
- Die Stromversorgung des REEF-Fill Compact-System muss über eine Fehlerstrom-
Schutzeinrichtung mit einem Fehler-Betriebsnennstromwert von nicht mehr als 30 mA erfolgen.
- Zur Sicherstellung des einwandfreien Betriebs müssen die IR-Sensoren, die Antisiphonklappe
und die Pumpe regelmäßig gereinigt werden, damit sie nicht durch Ablagerungen oder
Detritus verstopft werden.
- Die IR-Sensoren müssen stets korrekt installiert sein, wobei der IR-
Wasserstandskontrollsensor (schwarzes Kabel) nach unten und der IR-
Wasserstandsschutzsensor (weißes Kabel) nach oben zeigt. Andernfalls müssen Sie mit
Betriebsproblemen sowie mit dem Auslaufen von Wasser aus dem Teich bzw. Becken rechnen.
- Pumpenleistung: 12 VDC (sofern nicht anders angegeben)
- Betreiben Sie keine Vorrichtungen, die am Netzkabel, Netzstecker oder anderen Stellen
beschädigt sind, nicht ordnungsgemäß funktionieren oder heruntergefallen sind.
- Das Gerät ist für den Gebrauch in geschlossenen Räumen vorgesehen und für
jegliche Anwendung im Freien ungeeignet.
- Vor dem Betrieb müssen Sie sicherstellen, dass das REEF-Fill Compact-System einen sicheren Stand hat.
- Installieren Sie die Smart Monitoring System-Einheit außerhalb des Aquariumschranks, sofern
dort ein Sammelbehälter vorhanden ist, und abseits jeder Stelle, an der das Gerät mit Wasser
bespritzt werden könnte.
- Die Kabel sollten stets eine Schlaufe zum Ableiten von Wassertropfen haben, damit kein
Wasser an den Kabeln zur Stromquelle herunter laufen kann (siehe Abbildung unten).
- Handeln Sie bei der Entsorgung des Geräts verantwortungsvoll. Hinweise zur
fachgerechten Entsorgung erhalten Sie bei Ihrer städtischen Müllabfuhr
Schlaufe
s
11

12
Ein gewisser Wasserverlust ist bei den meisten Aquariumsystemen hauptsächlich auf Faktoren
wie Verdunstung zurückzuführen. Wird das verdunstete Wasser nicht regelmäßig ersetzt,
können Probleme auftreten, außerdem leidet die Wasserqualität darunter. Das REEF-Fill
Compact-System stellt eine einfache, bedienungsfreundliche Lösung dar, mit der jeder durch
Verdunstung bedingte Flüssigkeitsverlust des Aquariums oder Teichs automatisch ausgeglichen
und somit ein Betrieb auf fortschrittlichem, professionellem Niveau ermöglicht wird. Ist der
Wasserstand zu niedrig oder zu hoch, ertönt eine akustische Warnung und die Pumpe wird
angehalten, um das System vor dem Überlaufen zu bewahren.
BENÖTIGTE TEI E FÜR INSTA ATION UND BETRIEB
1. Fehlerstrom-Schutzeinrichtung mit einem Fehler-Betriebsnennstromwert von nicht mehr
als 30 mA.
MONTAGE
Das REEF-Fill Compact-System wird im fast fertig montierten Zustand geliefert. Vorbereitende
Maßnahmen vor der Installation:
1. Achten Sie darauf, dass die IR-Sensoren korrekt an der Halterung besfestigt sind:
Der IR-Wasserstandskontrollsensor (schwarzes Kabel) zeigt nach unten und
der IR-Wasserstandsschutzsensor (weißes Kabel) nach oben.
2. Verbinden Sie die Bauteile mit der Smart Monitoring System-Einheit
(siehe Foto 1).
- Schließen Sie das schwarze Kabel (IR-Wasserstandskontrollsensor) am
Anschluss „Water Level Sensor“ an.
- Schließen Sie das schwarze Kabel (IR-Wasserstandsschutzsensor) am
Anschluss „Safety Sensor“ an.
- Schließen Sie die Pumpe an den Anschluss „Pump“ an.
Alle Kabel sollten stets eine Schlaufe zum Ableiten von
Wassertropfen haben, damit kein Wasser daran zur Smart
Monitoring System-Einheit und zur Stromquelle
herunter laufen kann.
3. Schneiden Sie ein Ende des Zulaufschlauchs (9)
vorsichtig auf die richtige Länge zu, sodass er problemlos
mit der Schlauchschelle an der Anbauhalterung gesichert
werden kann, ohne dass er geknickt wird oder durchhängt
(siehe Foto 2), und installieren Sie die Antisiphonklappe
wie abgebildet (siehe Grafik).
4. Befestigen Sie ein Ende des Zulaufschlauchs (9) mit
Schelle am Pumpenauslass (7, siehe Foto 3).
23
1

13
A GEMEINE INSTA ATION
Das REEF-Fill Compact-System ist auf einfache Montage im Inneren des Aquariums oder Teichs
ausgelegt.
1. Achten Sie darauf, dass ausreichend Platz im Aquarium bzw. Teich zur Verfügung steht, um die
REEF-Fill-Anbauhalterung korrekt zu installieren.
2. Installieren Sie die Halterung (3) in der gewünschten Wassertiefe an der bevorzugten Stelle
Ihres Aquariums bzw. Teichs. Wichtig hierbei ist, dass es dort nicht zu übermäßiger
Luftblasenbildung oder Wasserbewegung kommt.
3. Installieren Sie die Nachfüllpumpe (6) an der gewünschten Stelle (z. B. am Teichrand oder am
Frischwasserbehälter), sodass sie vollständig eingetaucht ist und fest sitzt.
Obwoh das REEF-Fi Compact-System jeden faschen Wasserstand erkennt, so ten Sie nachprüfen, ob Ihr
Samme behäter das vo e Vo umen Ihres RO-Reservoirs aufnehmen kann, ohne überzu aufen. Des Weiteren
möchten wir Ihnen empfeh en, den Wasserstand Ihres RO-Reservoirs nicht über dem der IR-Sensoren zu
ha ten, damit ein evt. begonnener Absaugvorgang nicht unterbrochen wird, wenn die Pumpe stoppt.
4. Platzieren Sie die Smart Monitoring System-Einheit an einer trockenen Stelle, wo es nicht ins
Wasser fallen oder nassgespritzt werden kann.
5. Stellen Sie sicher, dass alle Leitungsverbindungen korrekt und sicher montiert sind.
Hinweis:Andernfalls müssen Sie mit Betriebsproblemen sowie mit dem Auslaufen von Wasser
aus dem Teich bzw. Becken rechnen.
6. Schließen Sie das Netzteil an der Smart Monitoring System-Einheit und dann an der Steckdose
an und schalten Sie das Gerät ein.

14
FUNKTIONSWEISE
Der IR-Wasserstandskontrollsensor (schwarzes Kabel) erkennt Wasserstandsänderungen und
sendet ein Signal an die Smart Monitoring System-Einheit. Dieses ermittelt, ob der Wasserstand
zu hoch oder zu niedrig ist, und schaltet die Pumpe entsprechend ein oder aus. Wenn der
Wasserstand zu niedrig ist, schaltet die Smart Monitoring System-Einheit die Pumpe ein, sodass
Wasser in das Aquarium bzw. in den Teich gepumpt wird. Ist der Sollpegel erreicht, wird die
Pumpe wieder abgeschaltet.
Warnung „Niedriger Wasserstand“
Wenn der Wasserstand im Aquarium oder Teich/Frischwasserbehälter unter den Pegel des IR-
Wasserstandskontrollsensors fällt, wird auf der Smart Monitoring System-Einheit eine visuelle
Warnung (blau blinkende Leuchte) ausgegeben. Diese Leuchte blinkt so lange weiter, bis der
Wasserstand auf den normalen Pegel steigt oder die Pumpe 5 Minuten lang gelaufen ist.
Automatische Abschaltung
Der IR-Wasserstandsschutzsensor (weißes Kabel) aktiviert eine automatische Abschaltung der
Pumpe, wenn der IR-Wasserstandskontrollsensor die Pumpe nicht abschalten sollte. Bei zu
hohem oder zu niedrigem Wasserstand wird sowohl eine akustische als auch eine visuelle
Warnung (rot blinkende Leuchte) aktiviert. Zum Ausschalten der akustischen Warnung drücken
Sie die Reset-Taste an der Smart Monitoring System-Einheit.
Warnung „Trockenlauf“
Wenn die Smart Monitoring System-Einheit erkennt, dass die Pumpe trockenläuft, wird sowohl
eine akustische als auch eine visuelle Warnung (blau blinkende Leuchte) ausgegeben, um Sie
darauf hinzuweisen, dass der Teich bzw. Frischwasserbehälter aufgefüllt werden muss. Zum
Ausschalten der akustischen Warnung drücken Sie die Reset-Taste an der Smart Monitoring
System-Einheit.
Normaler Wasserstand
Bei normalem Wasserstand leuchtet an der Smart Monitoring System-Einheit eine blaue
Leuchte konstant.
A GEMEINER BETRIEB
1. Bestimmen Sie den für Sie optimalen Wasserstand im Aquarium bzw. Teich.
2. Platzieren Sie die REEF-Fill Compact-Halterung an einer geeigneten Stelle im Aquarium
oder Teich.
3. Achten Sie darauf, dass alle Verbindungen sicher sind.
4. Überprüfen Sie täglich den Wasserstand im Teich oder im Frischwasserbehälter, und füllen
Sie nach Bedarf Wasser nach.
5. Eine regelmäßige Wartung trägt zum dauerhaften, zuverlässigen Betrieb des Systems bei.
6. Bei der Wartung des Aquariums oder bei der Eingewöhnung von Aquariumsbewohnern,
sollten Sie das Netzkabel des REEF-Fill Compact-Systems ausstecken, um jeder
unerwünschten Aktivierung des Systems durch einen veränderten Wasserstand im
Aquarium bzw. Teich vorzubeugen.
7. Sie müssen im wöchentlichen Abstand (bei hohen Detritus-Mengen oder in Nischen auch
häufiger) dafür sorgen, dass die IR-Sensoren und die Antisiphonklappe sauber und frei von
Algen bzw. wuchernden Bakterien und Detritus-Anhäufungen sind.
Hinweis: e größer die Oberfläche der Kammer oder des Aquariums ist, worin das REEF-Fill
Compact-Gerät installiert ist, desto größer ist das Volumen des Wassers, das bis zur
Aktivierung des Schalters verdunstet.
Bei Teichen sollte das REEF-Fill Compact-Gerät in der Pumpenrücklaufkammer installiert werden.

15
WARTUNG
Achtung: Zum Schutz vor Stromschlägen bei Verwendung elektrischer Geräte ist
insbesondere in der Nähe von Wasser Vorsicht geboten.
Achtung: Trennen Sie das REEF-Fill Compact-System immer vom Stromnetz,
bevor Sie irgendeine Installation oder Wartung durchführen.
1. Vergewissern Sie sich regelmäßig, dass die IR-Sensoren, die Antisiphonklappe und die Pumpe
sauber und frei von Schmutz, Detritus und Salz- bzw. Kalziumabscheidungen sind. Wichtiger
Hinweis: Dies sollten Sie unbedingt mindestens einmal die Woche überprüfen. Andernfalls
müssen Sie mit Betriebsproblemen sowie mit dem Auslaufen von Wasser aus dem Teich bzw.
Becken rechnen.
2. Vergewissern Sie sich regelmäßig, dass alle Verbindungen fest sitzen.
3. Testen Sie die IR-Sensoren, indem Sie diese im Wasser auf und ab bewegen und dabei
prüfen, ob der Schalter korrekt arbeitet.
IM GEGENSATZ ZU MINERA ISATOREN RATEN WIR AUSDRÜCK ICH
DAVON AB, IRGENDWE CHE MITTE (z. B. KH-, Kalzium- oder Magnesium-
Ergänzungsmittel) IN DIE RO-KAMMER Ihrer Aquariumanlage einzufüllen.
Dadurch kann sich ein Niederschlag bilden, der die REEF-Fill Compact-Pumpe
beschädigt.
PROB EMBEHAND UNG
Problem: Pumpe springt bei niedrigem Wasserstand nicht an
1. Mögliche Ursache: Kein Strom.
Lösung: Überprüfen Sie die Verbindungen; stellen Sie sicher, dass die IR-Sensoren und die
Pumpe mit den richtigen Gleichspannungsanschlüssen verbunden sind.
Lösung: Achten Sie darauf, dass die IR-Sensoren sauber sind und funktionieren. Setzen Sie
das Element wieder in der korrekten Lage ein, und schalten Sie es dann aus und wieder ein.
Prüfen Sie, ob die Teile einwandfrei aktiviert werden. Überprüfen Sie die Pumpe auf Schäden
oder Ablagerungen.
Problem: Pumpe schaltet nicht ab
1. Mögliche Ursache: IR-Sensor ausgefallen bzw. Smart Monitoring System-Einheit defekt.
Lösung: Achten Sie darauf, dass die Teile sauber sind und funktionieren. Setzen Sie das
Element wieder in der korrekten Lage ein, und schalten Sie es dann aus und wieder ein.
Prüfen Sie, ob die Teile einwandfrei aktiviert werden.
Problem: Pumpe springt bei hohem Wasserstand an
1. Mögliche Ursache: Smart Monitoring System-Einheit bzw. IR-Sensor defekt.
Lösung: Achten Sie darauf, dass die Teile sauber sind und funktionieren. Setzen Sie das
Element wieder in der korrekten Lage ein, und schalten Sie es dann aus und wieder ein.
Prüfen Sie, ob die Teile einwandfrei aktiviert werden.
Problem: Warnungen für hohen und niedrigen Wasserstand ertönen gleichzeitig
1. Mögliche Ursache: IR-Sensoren/Pumpe nicht richtig angeschlossen.
Lösung: Prüfen, ob alle Kabel richtig angeschlossen sind.

MONTAGE- EN GEBRUIKSAANWIJZINGE
Belangrijke veiligheidsinformatie - lees deze zorgvuldig
- Trek altijd de stekker uit het stopcontact voordat u het REEF-Fill Compact System
installeert of onderhoud eraan pleegt.
- De elektrische installatie waarop het REEF-Fill Compact System wordt aangesloten, dient van
een aardlekschakelaar te zijn voorzien met een waarde van max. 30 mA als lekstroom.
- Om te zorgen dat het bijvulsysteem goed blijft werken, dienen de IR-sensoren, de anti-
sifonklep en de pomp regelmatig te worden gereinigd, zodat deze niet verstopt raken met
gruis of bezinksel.
- De IR-sensoren dienen altijd correct te worden geplaatst met de IR-
waterniveaubewakingssensor (zwarte kabel) naar beneden gericht en de IR-veiligheidssensor
waterniveaubewaking (witte kabel) naar boven gericht. Indien dit niet het geval is, kan dit
leiden tot problemen en overstroming van uw pompbak of aquarium.
- Voltage pomp: 12 VDC, tenzij anders gemarkeerd.
- Een apparaat waarvan de kabel of stekker beschadigd is, dat niet goed functioneert, of dat is
gevallen of op enige manier beschadigd is, mag niet worden gebruikt.
- Dit apparaat is ontworpen voor gebruik binnenshuis en is niet geschikt om
buitenshuis te worden gebruikt.
- Het bijvulsysteem REEF-Fill Compact System moet veilig worden gepositioneerd voordat
u het in gebruik neemt.
- Plaats het Smart Monitoring System buiten de aquariumbehuizing als er een pompbak
aanwezig is, op een plek waar geen waterspatten terecht kunnen komen.
- Zorg altijd voor een druppellus in de kabels om te voorkomen dat er water langs de kabel
stroomt en in de voedingsbron terechtkomt (zie hieronder).
- Voer dit apparaat overeenkomstig de milieuvoorschriften af. Vraag de plaatselijke
instanties om meer informatie met betrekking tot afvalverwerking.
.
Druppellus
s
16

17
In de meeste aquariumsystemen is het verlies van water veelal toe te schrijven aan verdamping.
Als verdampt water niet regelmatig wordt aangevuld, kunnen er problemen ontstaan en kan de
kwaliteit van het water achteruit gaan. Het bijvulsysteem REEF-Fill Compact is een eenvoudige
manier om automatisch water bij te vullen dat door verdamping uit uw aquarium of vergaarbak
is verdwenen. U kunt daarmee een geavanceerd professioneel systeem tot stand brengen. Er
gaat een alarm af en de pomp wordt gestopt als er te veel of te weinig water is. Hiermee
wordt uw systeem beschermd tegen overstroming.
BENODIGDE ONDERDE EN VOOR INSTA ATIE EN BEDRIJF
1. Aardlekschakelaar met een waarde van maximaal 30 mA als lekstroom.
MONTAGE
Het REEF-Fill Compact-systeem wordt vrijwel geheel gemonteerd geleverd. Na het uitpakken
en voor het installeren dient u het volgende te doen:
1. Zorg dat de IR-sensoren correct vastzitten aan de montagebeugel met de IR-
waterniveaubewakingssensor (zwarte kabel) naar beneden gericht en de IR-
veiligheidssensor waterniveaubewaking (witte kabel) naar boven gericht.
2. Verbind alle onderdelen met het Smart Monitoring System (zie foto 1):-
- Sluit de zwarte kabel (IR-waterniveaubewakingssensor) aan op de
poort “Water Level Sensor”
- Sluit de witte kabel (IR-veiligheidssensor waterniveaubewaking) aan
op de poort “Safety Sensor”
- Sluit de pomp aan op de poort “Pump”.
Zorg altijd voor een druppellus in alle kabels om te
voorkomen dat er water langs de kabels stroomt en in de
Smart Monitoring System en de voeding
terechtkomt.
3. Snij voorzichtig de flexibele bijvulslang (9) op de
juiste lengte zodat u deze in de slangklem kunt
bevestigen zonder dat de slang knikt of doorhangt
(zie foto 2) en bevestig de anti-sifonklep zoals
aangegeven (zie diagram).
4. Bevestig één uiteinde van de flexibele bijvulslang (9)
aan de uitgang van de pomp (7) (zie foto 3).
23
1

18
A GEMENE INSTA ATIE
Het REEF-Fill Compact-systeem is gemaakt voor eenvoudige installatie in het aquarium of de
pompbak.
1. Er moet voldoende ruimte zijn in het aquarium of de pompbak om de montagebeugel van
de REEF-Fill correct te installeren.
2. Installeer de montagebeugel (3) op de gewenste diepte op de gewenste locatie in uw
aquarium of pompbak en zorg dat deze zich op een plaats bevindt waar niet teveel
luchtbellen of krachtige waterstromen zijn.
3. Installeer de bijvulpomp (6) op de gewenste plaats (pompbak of zoetwateraquarium) en
zorg dat deze volledig ondergedompeld is en stevig op zijn plaats zit.
Ondanks dat het REEF-Fi Compact-systeem een verkeerd waterniveau za detecteren, adviseren
wij dat u contro eert of uw pompbak het vo edige vo ume van uw RO-reservoir aan kan zonder te
overstromen. Wij adviseren ook niet dat u het waterniveau in uw RO-reservoir boven dat van de
IR-sensoren houdt, voor het geva dat een gestarte overheve ing niet wordt onderbroken a s de
pomp stopt.
4. Plaats het Smart Monitoring System op een droge plek waar het niet in het water kan
vallen of bespat kan worden.
5. Zorg ervoor dat alle verbindingen goed en stevig tot stand zijn gebracht.
Opmerking: Indien u dit niet doet, kan dit tot problemen en overstromingen in uw
pompbak of aquarium leiden.
6. Verbind de voeding met het Smart Monitoring System, steek de stekker in het stopcontact en
zet het apparaat aan.
