U-Line H-5552 User manual

PAGE 1 OF 12 0421 IH-5552
H-5552

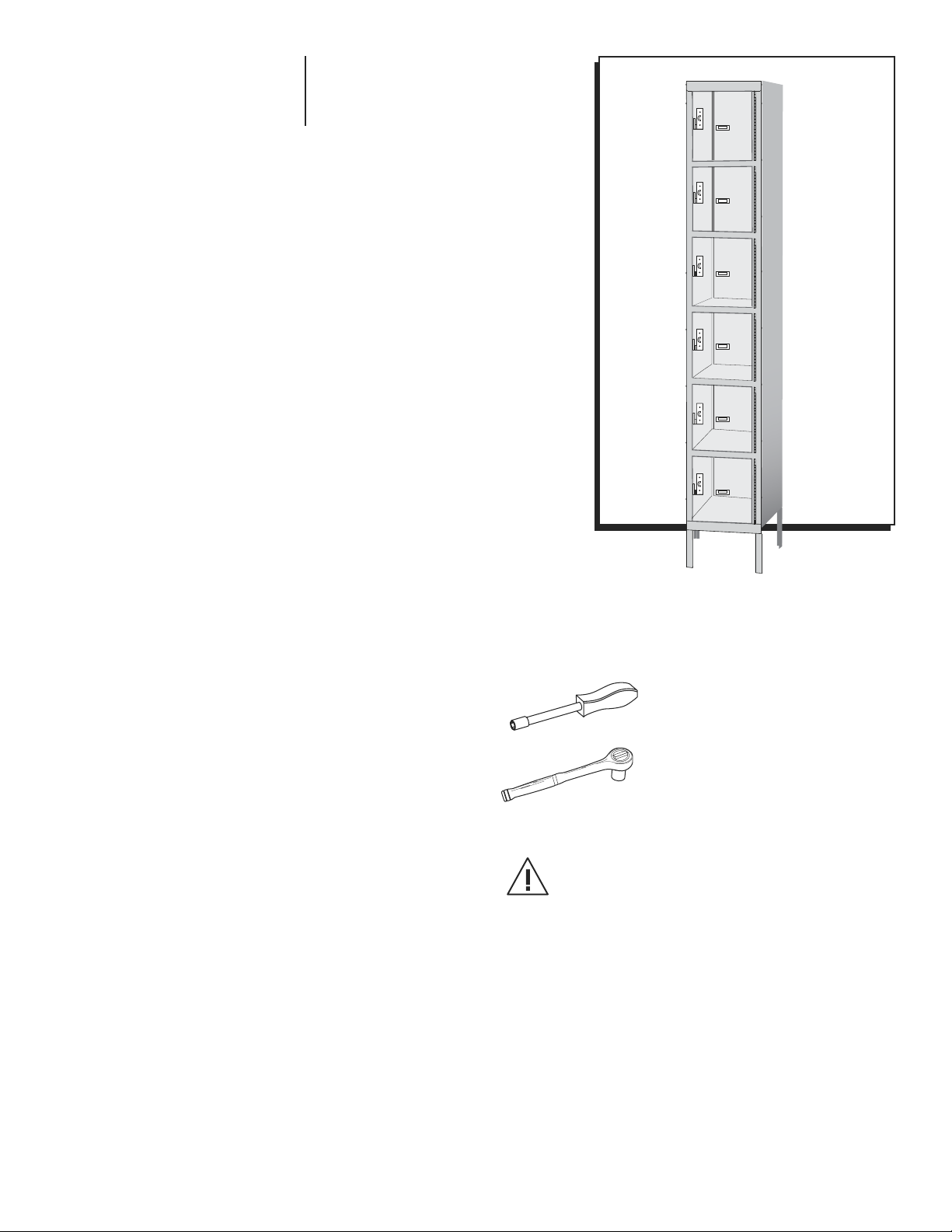

CLEAR-VIEW LOCKER
6 TIER, 1 WIDE
1-800-295-5510
uline.com
π
TOOL NEEDED
CAUTION! Some parts may have sharp edges.
Care must be taken when handling various
pieces to avoid injury. For your safety, wear
work gloves when assembling.
3⁄8" Nut Driver
or
3⁄8" Socket Wrench
Para Español, vea páginas 5-8.
Pour le français, consulter les pages 9-12.

PAGE 2 OF 12 0421 IH-5552

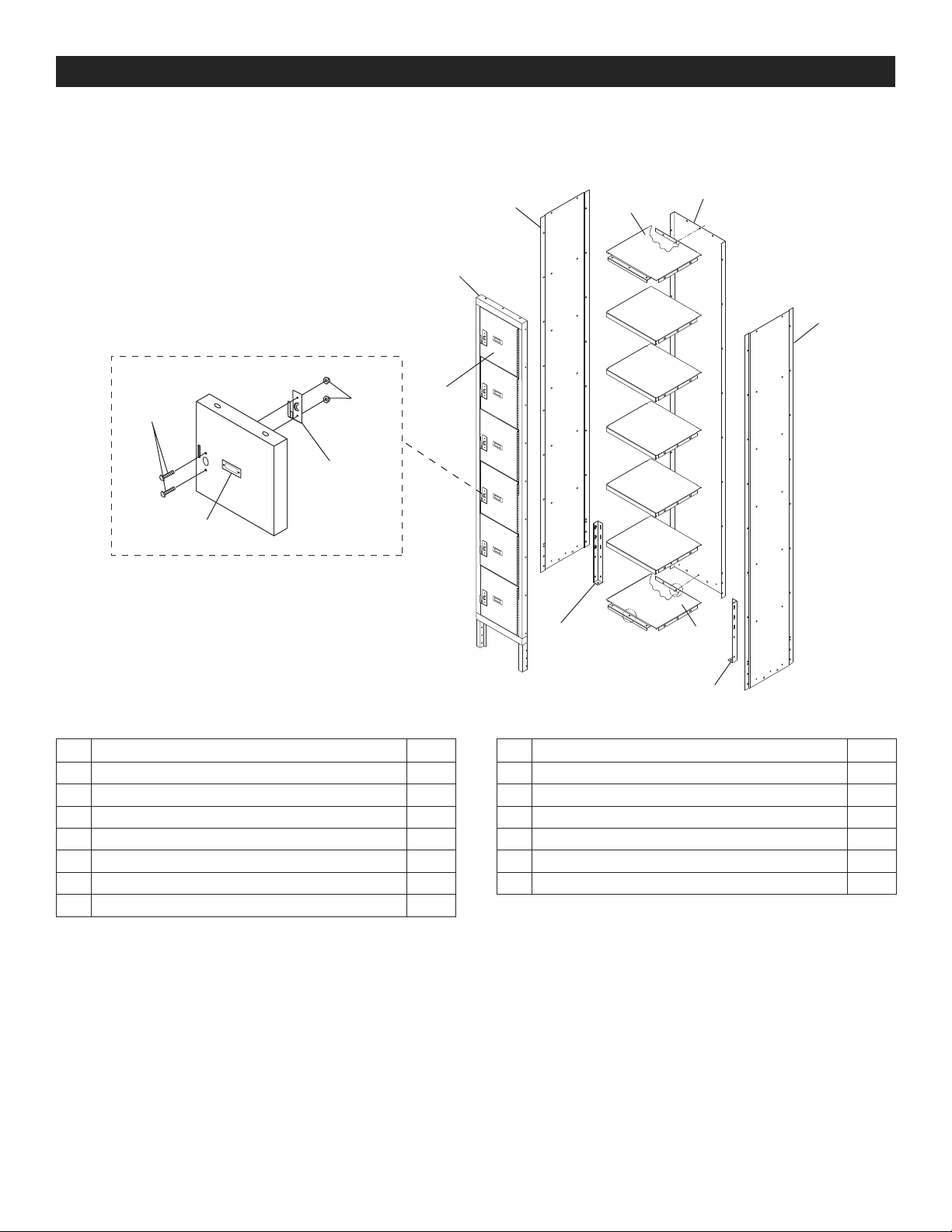

PARTS
#DESCRIPTION QTY.
1Back Panel 1
2Right/Left Side Panel 2
3Top/Bottom 2
4Shelf 5
5 Door Frame Assembly 1
6Door 6
7 Box Door Latch Pull 6
#DESCRIPTION QTY.
8 Number Plate 6
9 Rear Leg 2
10 Bolt 94
11 High-Dome Cap Nut 12
Hex Nut (Not Shown) 82
Push Pin (Not Shown) 12
PRIMARY ASSEMBLY
2
2
5
6
9
9
3
3
4
4
4
4
4
1
11
10
7
8

PAGE 3 OF 12 0421 IH-5552
NOTE: Do not tighten bolts until unit is completely
assembled. NOTE: Do not tighten bolts until unit is
completely assembled.

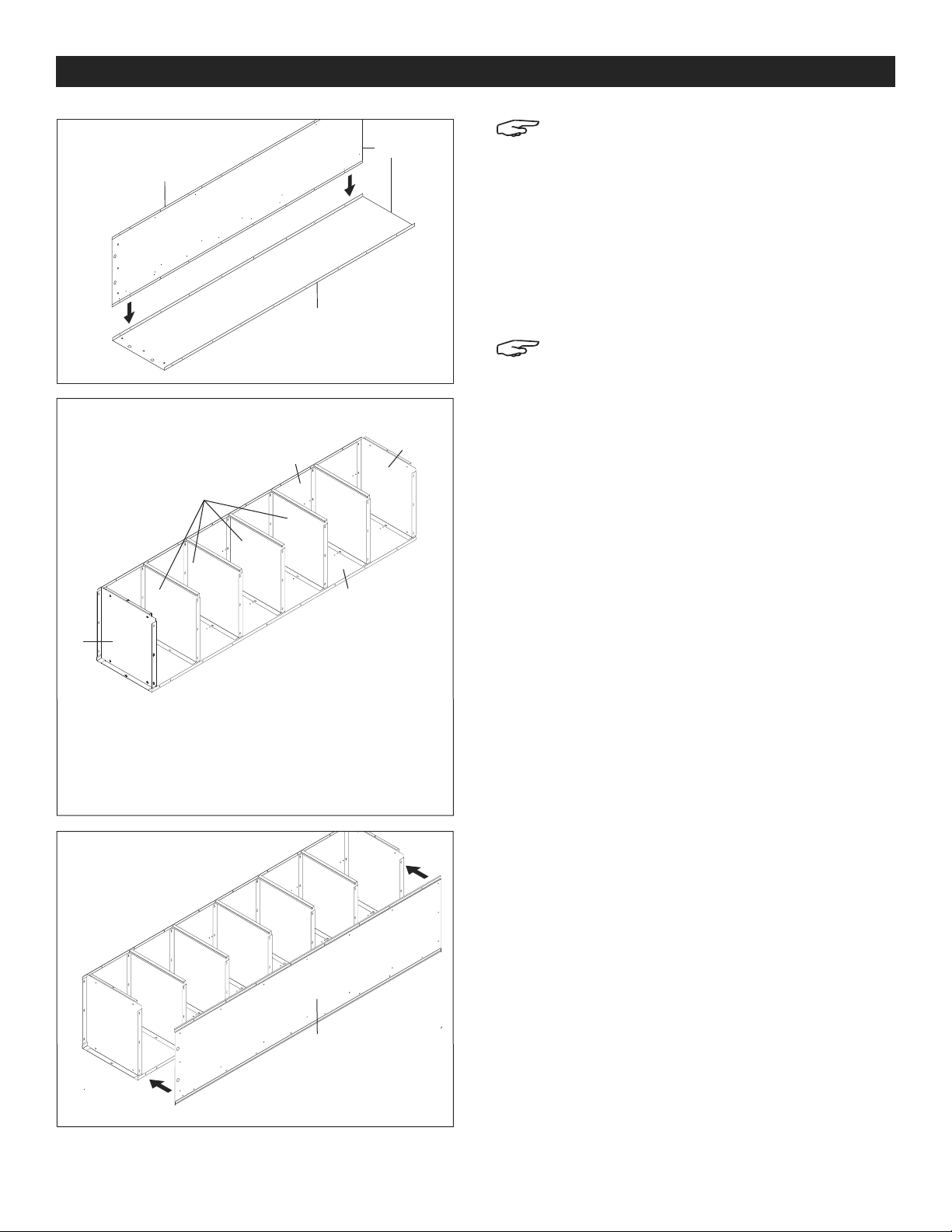

1. Place back panel (1) on a protected flat surface so
that the flanges face upward.
2. Bolt side panel (2) to back panel, making sure side
panel fits within the flange of the back panel.
(See Figure 1) The ends of the back and side panels
with the two large holes are at the bottom of the
locker.
NOTE: Do not put nuts and bolts in bottom three
holes on outside corners of locker, as those will
be used later to attach legs.
3. Bolt top (3) and bottom (3) to back panel (1) and left
panel (2). Bolt shelves (4) to left and back panels,
spaced evenly apart. (See Figure 2)
4. Bolt right side panel (2) to the back panel (1). Attach
right side panel to top, bottom and shelves.
(See Figure 3)
ASSEMBLY
2
Top
1
Back Panel
Left Side Panel
Figure 1
3
2
1
4
3
Figure 2
2
Figure 3

PAGE 4 OF 12 0421 IH-5552
5. Insert rear legs (9) into the corner between the bottom
and the side. Bolt the leg to the side and back using
six bolts and nuts per leg. (See Figure 4)

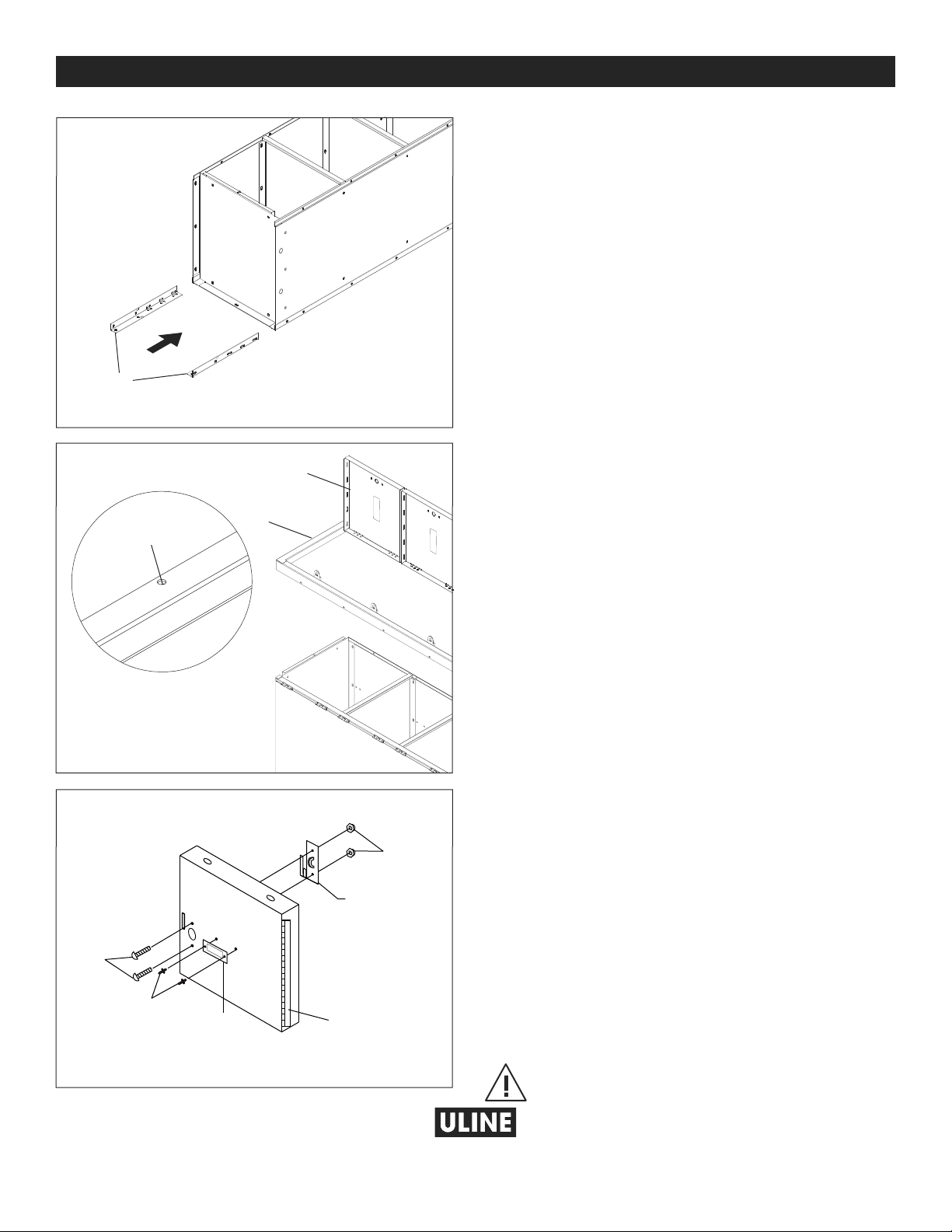

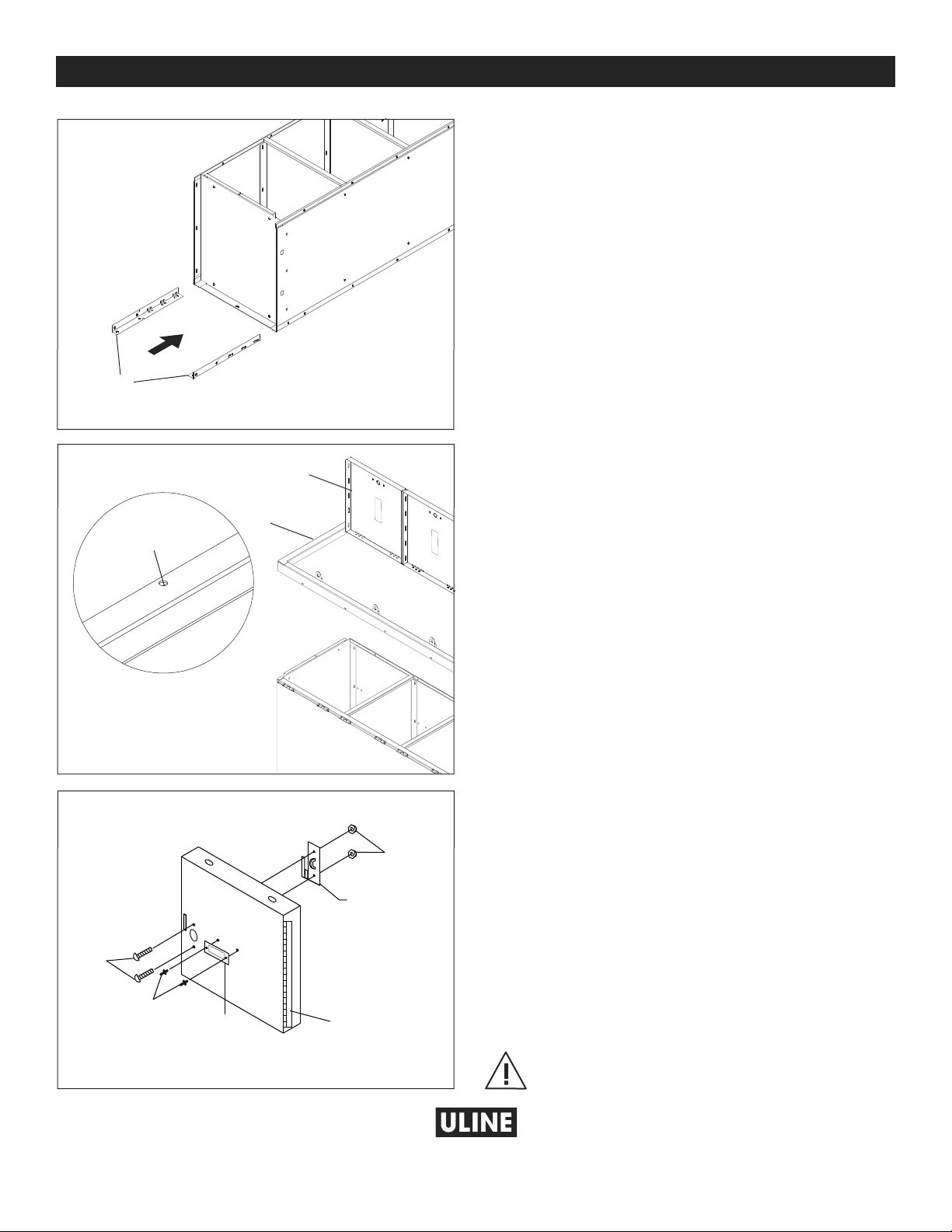

6. Place door and door frame assemblies (5 and 6) over
the locker body. Make sure body sides are inside the
frames. Attach top to frame header and the bottom
to frame sill. Finish by attaching side panels to door
frame. (See Figure 5)
7. Attach box door latch pull (7) to each door using two
bolts (10) and two high-dome cap nuts (11) per door.
(See Figure 6)
8. Attach number plates (8) using push pins
(See Figure 6)
9. Stand unit upright and place in desired location.
Check and tighten all bolts.
SECURING UNITS
Anchor units to wall or floor. Unanchored units may fall
over if not secured. (Units standing back to back should
be bolted together.)
CAUTION: Care must be taken to assure that
lockers are set plumb and true before anchoring.
9
Figure 4
ASSEMBLY CONTINUED
Header Bolt Hole
6
5
Figure 5
Hinge
11
7
10
8
Push
Pins
Figure 6
1
-800-295-551
0
uline.com

PAGE 5 OF 12 0421 IH-5552
H-5552
π800-295-5510
uline.mx
LOCKER CON FRENTE
TRANSPARENTE
6 PUERTAS, 1 DE ANCHO
HERRAMIENTA NECESARIA
Llave de Tuercas de 3⁄8"
o
Llave de Dado de 3/8"
¡PRECAUCIÓN! Algunas partes pueden tener
bordes filosos. Debe tener cuidado al manejar
las piezas para evitar daños. Por su seguridad,
use guantes de trabajo para ensamblar.

PAGE 6 OF 12 0421 IH-5552
PARTES
#DESCRIPCIÓN CANT.
1Panel Posterior 1
2Panel Lateral Derecho/Izquierdo 2
3Parte Superior/Inferior 2
4 Repisa 5
5 Ensamble de la Estructura de la Puerta 1
6Puerta 6
7 Pestillo de Cierre Cuadrado de la Puerta 6
#DESCRIPCIÓN CANT.
8 Placa de Número 6
9Pata Trasera 2
10 Perno 94
11 Tuerca de Protección en Domo 12
Tuerca Hexagonal (No se Muestra) 82
Pasador de Empuje (No se Muestra) 12
ENSAMBLE PRIMARIO
2
2
5
6
9
9
3
3
4
4
4
4
4
1
11
10
7
8

PAGE 7 OF 12 0421 IH-5552
NOTA: No ajuste los pernos hasta que la
unidad esté completamente ensamblada.
1. Coloque el panel posterior (1) sobre una superficie
plana protegida de manera que las pestañas
queden hacia arriba.
2. Fije el panel lateral (2) al panel posterior con
pernos, asegurándose de que el panel lateral
encaje en la pestaña del panel posterior.
(Vea Diagrama 1) Los extremos de los paneles
posteriores y laterales con los dos orificios grandes
deben quedar en la parte inferior del locker.
NOTA: No inserte pernos y tuercas en los tres
orificios inferiores de las esquinas exteriores
del locker, puesto que estos se usarán más
tarde para colocar las patas.
3. Fije con pernos los paneles superior (3) e inferior
(3) al panel posterior (1) y lateral izquierdo (2). Fije
las repisas (4) con pernos a los paneles izquierdo y
posterior, separándolos adecuadamente.
(Vea Diagrama 2)
4. Fije con pernos el panel lateral derecho (2) al
panel posterior (1). Fije el panel lateral derecho a
las piezas superior, inferior y a las repisas.
(Vea Diagrama 3)
ENSAMBLE
2
Top
1
Back Panel
Left Side Panel
Diagrama 1
3
2
1
4
3
Diagrama 2
2
Diagrama 3
Parte
Superior
Panel Lateral Izquierdo
Panel Posterior

PAGE 8 OF 12 0421 IH-5552
5. Inserte las patas traseras (9) en la esquina entre la
parte inferior y el lado. Fije la pata al lateral y a la
parte posterior usando seis pernos y tuercas por
pata. (Vea Diagrama 4)
6. Coloque la puerta y los ensambles del marco de la
puerta (5 y 6) sobre el cuerpo del locker. Asegúrese
de que los lados del cuerpo se encuentren dentro
de los marcos. Fije la parte superior a la parte alta
del marco y la inferior a la base de la estructura.
Termine fijando los paneles laterales al marco de la
puerta. (Vea Diagrama 5)
7. Fije el pestillo de cierre cuadrado de la puerta (7) a
cada puerta usando dos pernos (10) y dos tuercas de
protección en domo (11) por puerta. (Vea Diagrama 6)
8. Fije las placas de número (8) utilizando pasadores de
empuje. (Vea Diagrama 6)
9. Coloque la unidad en posición vertical y en el lugar
deseado. Revise y apriete todos los pernos.
CÓMO AFIANZAR LAS UNIDADES
Fije las unidades a la pared o al piso. Las unidades que
no estén ancladas podrán caerse si no se aseguran.
(Las unidades que se apoyan por la parte trasera deben
atornillarse juntas).
PRECAUCIÓN: Asegúrese de que los lockers
estén nivelados y derechos antes de anclarlos.
9
Diagrama 4
CONTINUACIÓN DE ENSAMBLE
Header Bolt Hole
6
5
Diagrama 5
Hinge
11
7
10
8
Push
Pins
Diagrama 6
Oriificio Superior
para Perno
Pasadores
de Empuje Bisagra
8
00-295-551
0
uline.mx

PAGE 9 OF 12 0421 IH-5552
H-5552 1-800-295-5510
uline.ca
π
CASIER À PORTES
TRANSPARENTES
6RANGÉES, 1COLONNE
OUTIL REQUIS
Tournevis à douille de 3⁄8po
ou
Clé à douilles de 3/8po
MISE EN GARDE! Certaines pièces peuvent avoir
des bords tranchants. Faites attention lorsque
vous manipulez les diverses pièces afin d'éviter
les blessures. Pour votre sécurité, portez des
gants de travail pour l'assemblage.

PAGE 10 OF 12 0421 IH-5552
PIÈCES
#DESCRIPTION QTÉ
1Panneau arrière 1
2Panneau latéral droit/gauche 2
3Haut/bas 2
4Tablette 5
5 Cadre de portes 1
6Porte 6
7 Poignée de loquet de porte 6
#DESCRIPTION QTÉ
8Plaque numérotée 6
9Patte arrière 2
10 Boulon 94
11 Écrou borgne bombé 12
Écrou hexagonal (non illustré) 82
Goupille-poussoir (non illustrée) 12
ASSEMBLAGE PRIMAIRE
2
2
5
6
9
9
3
3
4
4
4
4
4
1
11
10
7
8

PAGE 11 OF 12 0421 IH-5552
REMARQUE: Ne serrez pas les boulons avant
que l'unité ne soit complètement assemblée.
1. Placez le panneau arrière(1) sur une surface plane
protégée, brides vers le haut.
2. Boulonnez le panneau latéral(2) au panneau
arrière, en veillant à ce que le panneau latéral
s'insère dans la bride du panneau arrière.
(Voir Figure1) Les extrémités des panneaux arrière
et latéraux dotées de deux grands trous sont situées
au bas du casier.
REMARQUE: N'insérez pas les écrous et les
boulons dans les trois trous inférieurs des
coins extérieurs du casier. Ils seront utilisés
ultérieurement pour fixer les pattes.
3. Boulonnez le haut(3) et le bas(3) au panneau
arrière(1) et au panneau gauche(2). Boulonnez
les tablettes(4) au panneau gauche et au
panneau arrière, en les espaçant uniformément.
(VoirFigure2)
4. Boulonnez le panneau latéral droit(2) au panneau
arrière (1). Fixez le panneau latéral droit au haut, au
bas et aux tablettes. (Voir Figure3)
ASSEMBLAGE
2
Top
1
Back Panel
Left Side Panel
Figure1
3
2
1
4
3
Figure2
2
Figure3
Dessus
Panneau latéral gauche
Panneau arrière

PAGE 12 OF 12 0421 IH-5552
5. Insérez les pattes arrière(9) dans les coins entre
le bas et le côté. Boulonnez la patte au côté et à
l'arrière à l'aide de six boulons et écrous par patte.
(VoirFigure4)
6. Placez les ensembles porte et cadre(5 et 6) sur le
corps du casier. Assurez-vous que les côtés du corps
sont à l'intérieur des cadres. Fixez le haut au linteau
de cadre et le bas au seuil de cadre. Terminez en
fixant les panneaux latéraux au cadre de porte.
(Voir Figure5)
7. Fixez la poignée de loquet de porte(7) à chaque
porte à l'aide de deux boulons (10) et écrous borgnes
bombés(11) par porte. (Voir Figure6)
8. Fixez les plaques numérotées(8) à l'aide des
goupilles-poussoirs. (Voir Figure6)
9. Relevez l'unité et placez-la à l'endroit désiré. Vérifiez
et serrez tous les boulons.
ARRIMAGE DES UNITÉS
Arrimez les unités au mur ou au plancher. Les unités
sans ancrage peuvent tomber si elles ne sont pas
fixées solidement. (Les unités dos à dos doivent être
boulonnées ensemble.)
MISE EN GARDE: Des précautions doivent être
prises pour s'assurer que les casiers sont bien de
niveau avant l'arrimage.
Figure4
ASSEMBLAGE SUITE
Header Bolt Hole
6
5
Figure5
Hinge
11
7
10
8
Push
Pins
Figure6
Trou à boulon de
linteau
Goupilles-poussoirs
Charnière
9
Figure 4
1
-800-295-551
0
uline.ca
