U-Line H-10696 User manual

PAGE 1 OF 12 1222 IH-10696
MOBILE SLIM STORAGE
CABINET
1-800-295-5510
uline.com
H-10696, H-10697
H-10698
TOOLS NEEDED
14 mm Wrench
3/8" Wrench
CAUTION! Some parts may have sharp
edges. Take care when handling various
pieces to avoid injury. For your safety,
wear work gloves when assembling.
Para Español, vea páginas 5-8.
Pour le français, consulter les pages 9-12.

PAGE 2 OF 12 1222 IH-10696
ASSEMBLY
CABINET PARTS
#DESCRIPTION QTY.
1Back 1
2Side 2
3Shelf 3
4Bottom 1
5Top 1
6 Door and Frame 1
7Foot Plate 4
Bolt for H-10696 (Not Shown) 54
Nut for H-10696 (Not Shown) 54
Bolt for H-10697 and H-10698 (Not Shown) 56
Nut for H-10697 and H-10698 (Not Shown) 56
5
2
7
6
1
3
2
4
Identifying the front of the top:
H-6316: 4 holes on left, 3 on right
H-6317: 4 holes on left, 3 on right
H-6318: 3 holes on left, 2 on right

PAGE 3 OF 12 1222 IH-10696

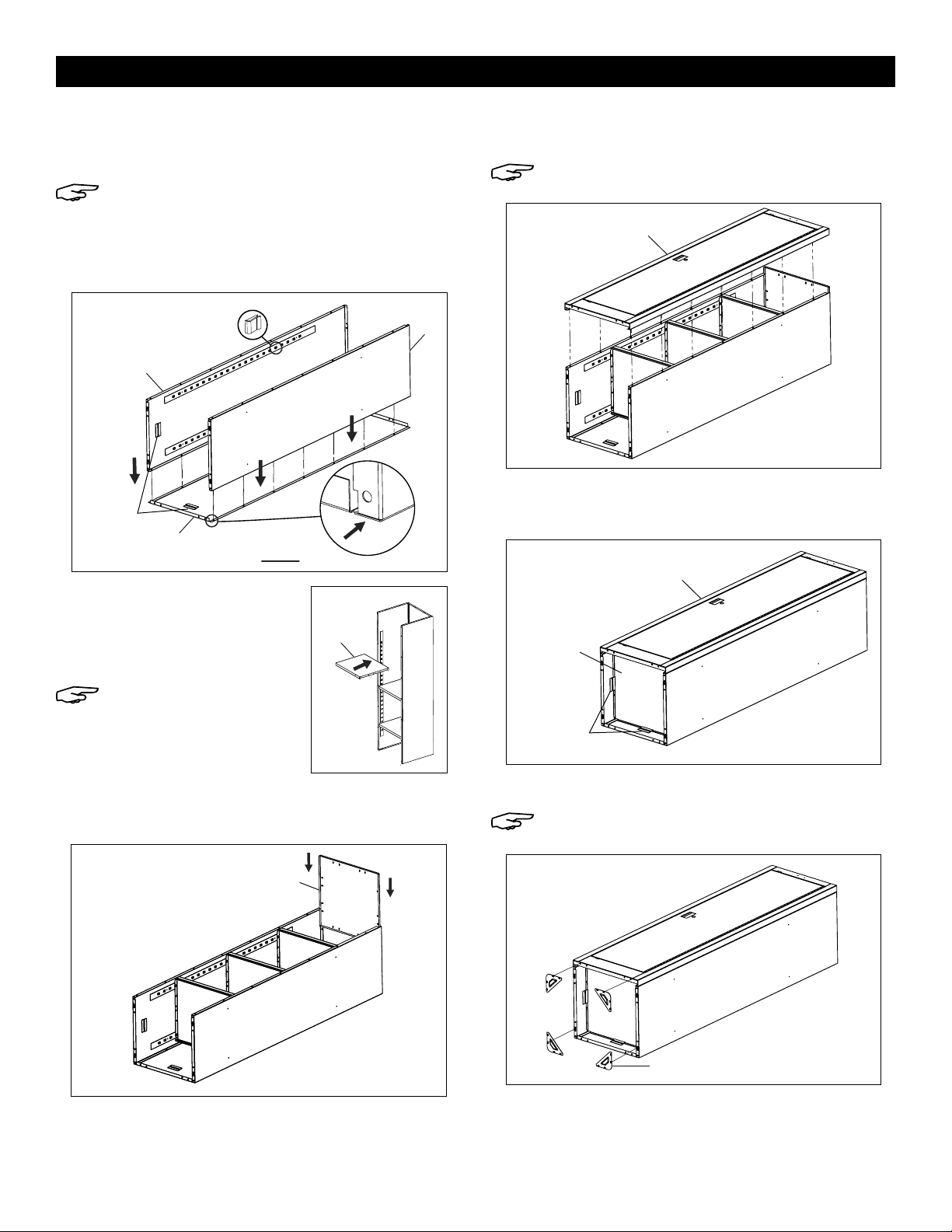

1. Place back (1) on a protected surface. The bottom
shelf clip should be at the bottom of the back.
(See Figure 1)
NOTE: When bolting the unit together, leave bolts
slightly loose until step 8, unless otherwise specified.
2. Bolt sides (2) to the back (1). Be sure the flanges on
sides are under the back, and that all shelf lances
point up. (See Figure 1)
3. Insert shelves (3) at your
desired levels in order to
keep the sides (2) together
before installing the top.
(See Figure 2)
NOTE: In order to place
the shelves, you must
first tilt the shelf slightly
to the left or right before
inserting into the unit.
4. Slide top (5) inside the unit. Make sure flanges of
sides (2) and back (1) go outside the top of the
cabinet. Bolt to back and sides. (See Figure 3)
5. Bolt door and frame (6) to top (5) and sides (2).
(See Figure 4)
NOTE: Door frame must be placed over the
sides and top.
6. Insert bottom (4) from the inside of the cabinet, until
it seats on the side and rear bottom shelf clips. Bolt
bottom to the door and frame (6). (See Figure 5)
7. Bolt foot plates (7) into bottom of cabinet. (See Figure 6)
NOTE: The side of the foot plate with the indent
should attach to the cabinet bottom.
8. Set the unit upright and tighten all nuts and bolts
around the entire unit.
CABINET ASSEMBLY
Figure 3
Figure 4
Figure 5
Figure 1
Figure 2
Figure 6
3
5
6
4
6
Bottom
Shelf Clips
7
Flange on side
goes under back.
All lances
point UP.
2
2
Bottom
Shelf Clips 1

PAGE 4 OF 12 1222 IH-10696

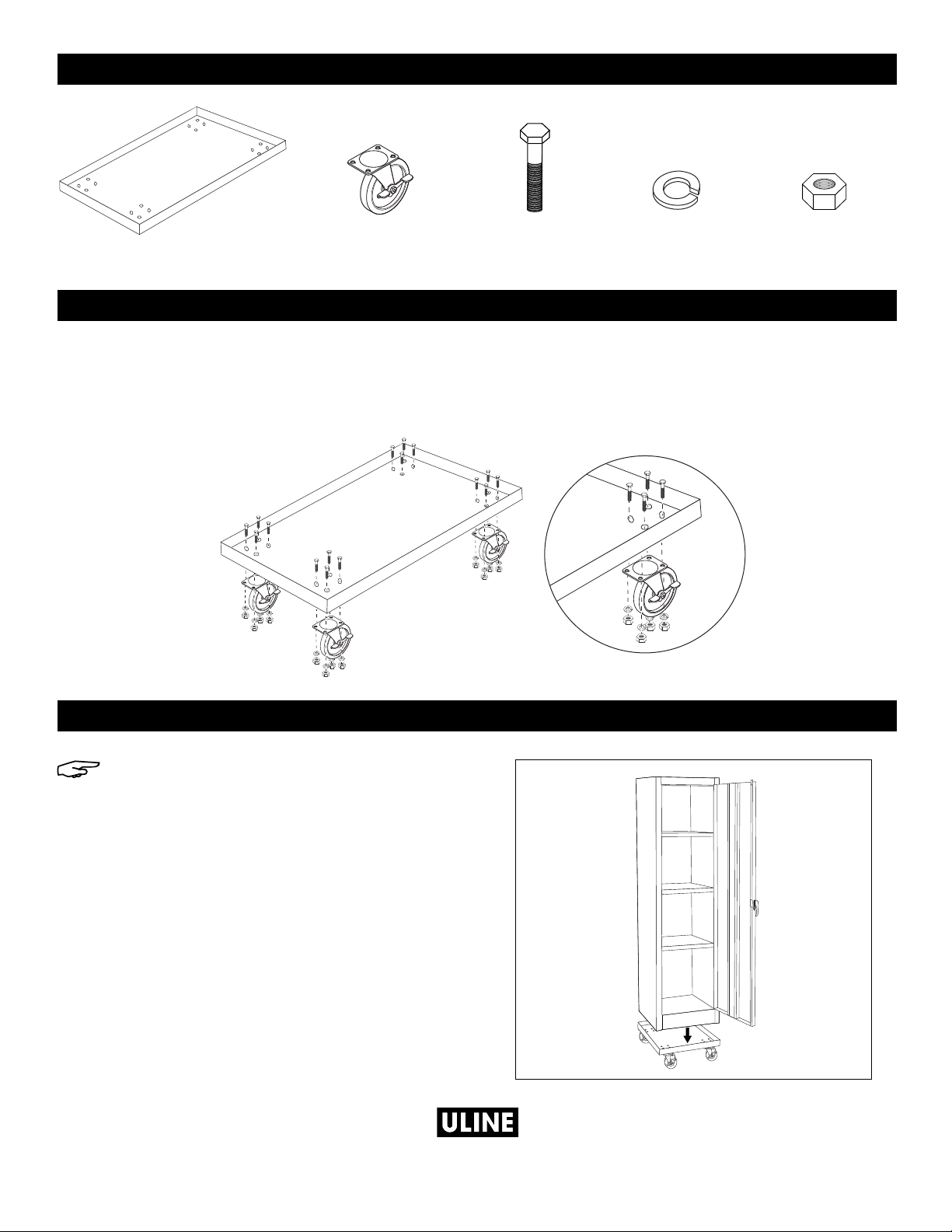

MOBILE BASE PARTS LIST
MOBILE BASE ASSEMBLY
CABINET TO BASE ASSEMBLY
Base x 1 Caster with Brake x 4 Bolt x 16 Lock Washer x 16 Nut x 16
1. Align caster plate with bolt holes on base. Insert four
bolts through base into caster plate. Attach bolts
with lock washers and nuts. (See Figure 7)
2. Tighten nuts with 14 mm wrench.
3. Repeat for remaining casters.
Figure 7
NOTE: Before setting storage cabinet on mobile
base, please make sure all contents are
removed from cabinet.
1. Engage brakes on all four casters of mobile base.
2. Using two people, carefully lift cabinet onto mobile
base, making sure cabinet rests within outer lip of
base. (See Figure 8)
Figure 8
1
-800-295-551
0
uline.com

PAGE 5 OF 12 1222 IH-10696
GABINETE DE
ALMACENAMIENTO
DELGADO MÓVIL
800-295-5510
uline.mx
H-10696, H-10697
H-10698
HERRAMIENTAS NECESARIAS
Llave de 14 mm
Llave de 3/8"
¡PRECAUCIÓN! Algunas partes podrían
tener bordes filosos. Tenga cuidado
al maniobrar varias piezas para evitar
lesiones. Por su seguridad, cuando lo
arme use guantes.

PAGE 6 OF 12 1222 IH-10696
ENSAMBLE
PARTES DEL GABINETE
#DESCRIPCIÓN CANT.
1Posterior 1
2Lateral 2
3 Repisa 3
4Fondo 1
5Superior 1
6 Marco y Puerta 1
7 Placa para Patas 4
Perno para H-10696 (No Se Muestra) 54
Tuerca para H-10696 (No Se Muestra) 54
Perno para H-10697 y H-10698 (No Se Muestra) 56
Tuerca para H-10697 y H-10698 (No Se Muestra) 56
5
2
7
6
1
3
2
4
Identificar la parte frontal de la parte superior:
H-6316: 4 orificios a la izquierda, 3 a la derecha
H-6317: 4 orificios a la izquierda, 3 a la derecha
H-6318: 3 orificios a la izquierda, 2 a la derecha

PAGE 7 OF 12 1222 IH-10696
1. Coloque el panel posterior (1) sobre una superficie
protegida. Los clips para la repisa del fondo deben
de quedar abajo de la parte posterior.
(Vea Diagrama 1)
NOTA: Cuando coloque los pernos para unir la
pieza, deje los pernos ligeramente flojos hasta
el paso 8, a menos que se indique lo contrario.
2. Una con pernos los laterales (2) a la parte posterior (1).
Asegúrese de que los rebordes de los laterales estén
debajo de la parte posterior y de que todas las lancetas
de las repisas apunten hacia arriba. (Vea Diagrama 1)
3. Inserte las repisas (3) al nivel
deseado para mantener los
laterales (2) unidos antes de
colocar el panel superior.
(Vea Diagrama 2)
NOTA: Para colocar las
repisas en su lugar,
primero debe ladear la
repisa ligeramente hacia
la izquierda o derecha
antes de insertarla en la unidad.
4. Deslice la parte superior (5) dentro de la unidad.
Asegúrese de que los rebordes de los laterales (2)
y la parte posterior (1) vayan por fuera de la parte
superior del gabinete. Una a la parte posterior y los
laterales. (Vea Diagrama 3)
5. Una con pernos el marco y la puerta (6) con el panel
superior (5) y los laterales (2). (Vea Diagrama 4)
NOTA: El marco de la puerta debe colocarse
sobre los laterales y el panel superior.
6. Inserte la parte inferior (4) desde el interior del
gabinete hasta que se asiente en los clips lateral
y posterior para la repisa del fondo. Una la parte
inferior a la puerta y al marco (6). (Vea Diagrama 5)
7. Coloque con pernos las placas de las patas (7) en
la parte inferior del gabinete. (Vea Diagrama 6)
NOTA: El lado de la placa de la pata con la muesca
debe ir unido a la parte inferior del gabinete.
8. Ponga el gabinete de pie y apriete todos los pernos
y tuercas en toda la unidad.
ENSAMBLE DEL GABINETE
6
Diagrama 4
4
6
Clips para la
Repisa del Fondo
Diagrama 5
Rebordes en los
lados van debajo.
Todas las
lancetas
hacia ARRIBA
2
2
Clips para la
Repisa del Fondo 1
Diagrama 1
3
Diagrama 2
7
Diagrama 6
5
Diagrama 3

PAGE 8 OF 12 1222 IH-10696
NOTA: Antes de colocar el gabinete de
almacenamiento a la base móvil, asegúrese
de vaciar el gabinete.
1. Ponga los frenos a las cuatro ruedas de la base
móvil.
2. Entre dos personas, levanten el gabinete con
cuidado y colóquenlo sobre la base móvil,
asegúrandose de que descanse dentro del borde
exterior de la base. (Vea Diagrama 8)
Diagrama 7
LISTA DE PARTES DE LA BASE MÓVIL
ENSAMBLE DE LA BASE MÓVIL
ENSAMBLE DEL GABINETE Y LA BASE
1 Base 4 Ruedas Giratorias con
Freno
16 Pernos 16 Rondanas de
Seguridad
16 Tuercas
1. Alinee la placa de la rueda con los orificios de la
base. Inserte cuatro pernos a través de la base en
la placa de la rueda. Fije los pernos con rondanas
de seguridad y tuercas. (Vea Diagrama 7)
2. Apriete las tuercas con la llave de 14 mm.
3. Repita el proceso para las ruedas restantes.
8
00-295-551
0
uline.mx
Diagrama 8

PAGE 9 OF 12 1222 IH-10696
ARMOIRE D'ENTREPOSAGE
MINCE MOBILE
1-800-295-5510
uline.ca
H-10696, H-10697
H-10698
OUTILS REQUIS
Clé de 14 mm
Clé de 3/8 po
MISE EN GARDE! Certaines pièces
peuvent avoir des bords tranchants.
Manipulez les pièces avec soin pour
éviter toutes blessures. Pour votre
sécurité, portez des gants de travail lors
du montage.

PAGE 10 OF 12 1222 IH-10696
MONTAGE

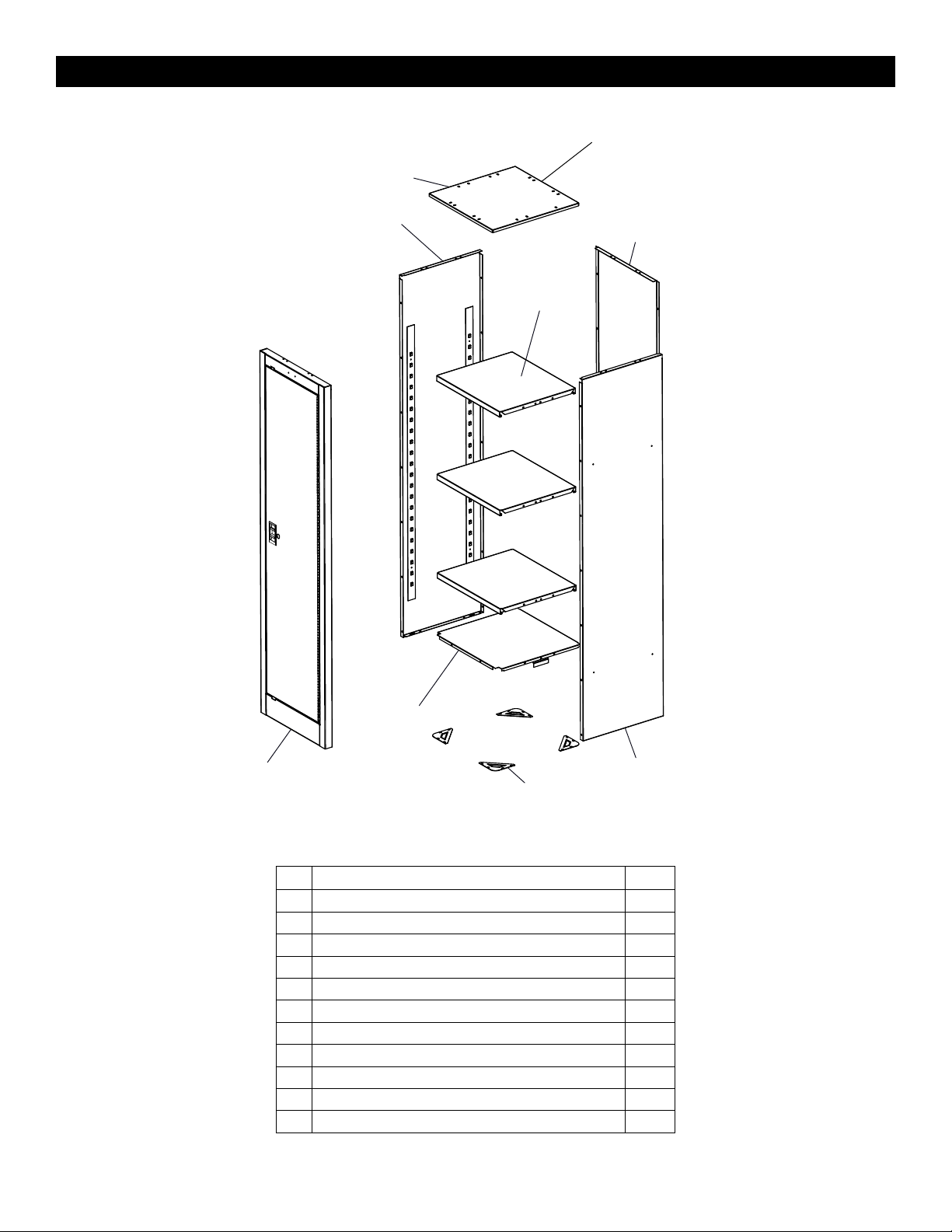

PIÈCES D'ARMOIRE
#DESCRIPTION QTÉ
1Panneau arrière 1
2Panneau latéral 2
3Tablette 3
4Tablette inférieure 1
5Tablette supérieure 1
6 Porte et cadre 1
7 Plaque de pied 4
Boulon pour H-10696 (non illustré) 54
Écrou pour H-10696 (non illustré) 54
Boulon pour H-10697 et H-10698 (non illustré) 56
Écrou pour H-10697 et H-10698 (non illustré) 56
5
2
7
6
1
3
2
4
Identifier l'avant de la tablette supérieure :
H-6316 : 4 trous à gauche, 3 à droite
H-6317 : 4 trous à gauche, 3 à droite
H-6318 : 3 trous à gauche, 2 à droite

PAGE 11 OF 12 1222 IH-10696

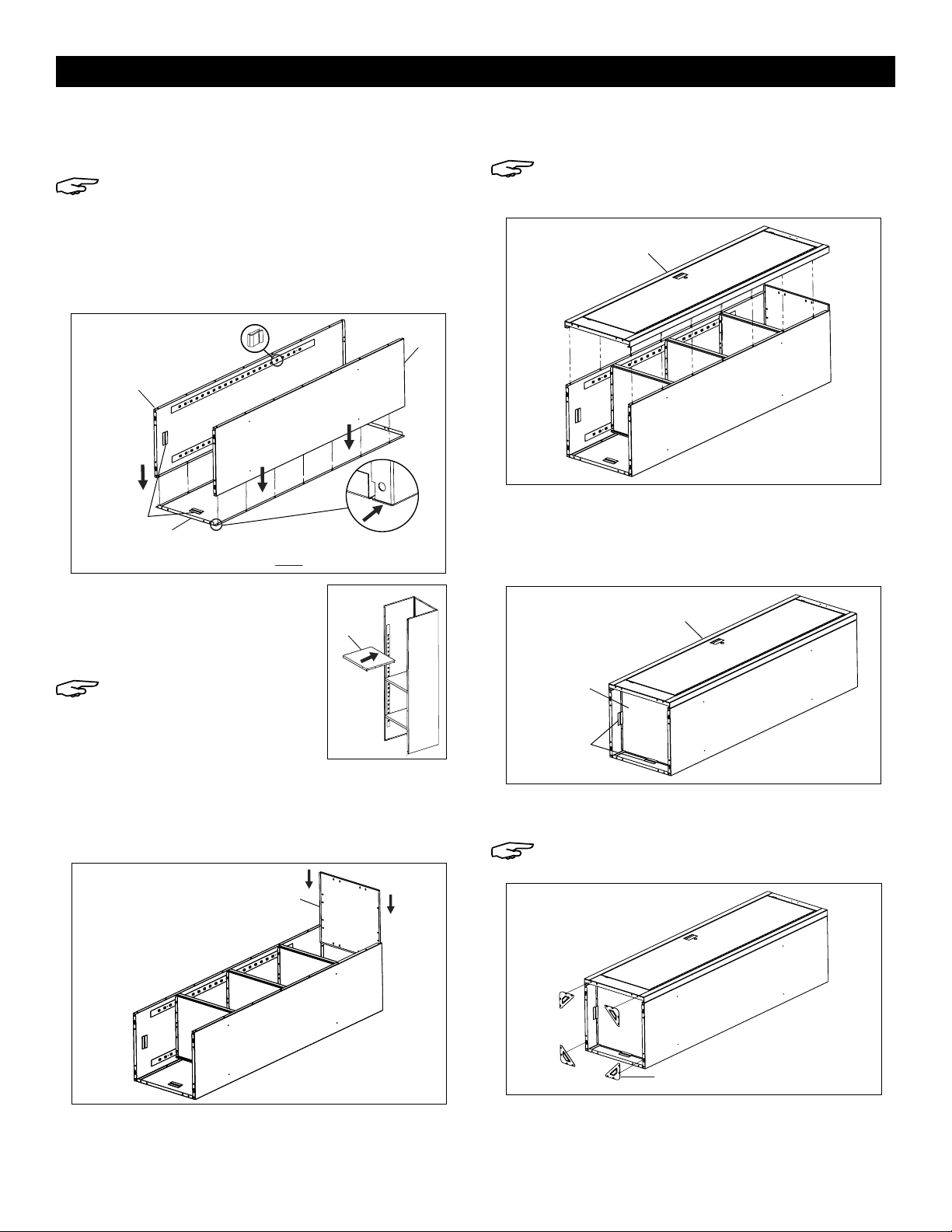

1. Placez le panneau arrière (1) sur une surface
protégée. La pince de la tablette inférieure doit être
placée au bas du panneau arrière. (Voir Figure 1)
REMARQUE : Lorsque vous boulonnez l'unité,
laissez les boulons légèrement desserrés jusqu'à
l'étape 8, à moins qu'indiqué autrement.
2. Fixez les panneaux latéraux (2) au panneau arrière (1).
Assurez-vous que les brides des panneaux latéraux
sont situées sous le panneau arrière, et que tous les
crochets sont orientés vers le haut. (Voir Figure 1)
3. Insérez les tablettes (3) au niveau
désiré pour garder
ensemble
les panneaux latéraux (2) avant
l'installation de la tablette
supérieure. (Voir Figure 2)
REMARQUE : Pour installer les
tablettes, l'armoire doit être
inclinée légèrement vers la
gauche ou la droite avant
l'insertion des tablettes.
4. Glissez la tablette supérieure (5) dans l'unité. Les
brides des panneaux latéraux (2) et du panneau
arrière (1) doivent être situés à l'extérieur de la tablette
supérieure de l'armoire. Vissez la tablette supérieure
aux panneaux arrière et latéraux. (Voir Figure 3)
5. Vissez la porte et le cadre (6) à la tablette supérieure
(5) et aux panneaux latéraux (2). (Voir Figure 4)
REMARQUE : Le cadre de la porte doit être
placé contre les panneaux latéraux et la
tablette supérieure.
6. Insérez la tablette inférieure (4) à partir de l'intérieur
de l'armoire, jusqu'à ce qu'elle repose aisément sur
les pinces situées sur le côté latéral et arrière de la
tablette inférieure. Vissez la tablette inférieure à la
porte et au cadre (6). (Voir Figure 5)
7. Vissez les plaques de pied (7) au dessous de
l'armoire. (Voir Figure 6)
REMARQUE : Le côté de la plaque de pied avec
l'encoche doit se fixer au dessous de l'armoire.
8. Placez l'unité à la verticale, puis serrez tous les
écrous et boulons se trouvant sur l'unité.
ASSEMBLAGE DE L'ARMOIRE
Figure 1
La bride sur le panneau latéral doit
être placée sous le panneau arrière.
Tous les
crochets pointent
vers le HAUT.
2
2
Pinces de
la tablette
inférieure
1
3
Figure 2
6
Figure 4
4
6
Pinces de
la tablette
inférieure
Figure 5
7
Figure 6
5
Figure 3

PAGE 12 OF 12 1222 IH-10696
Figure 7

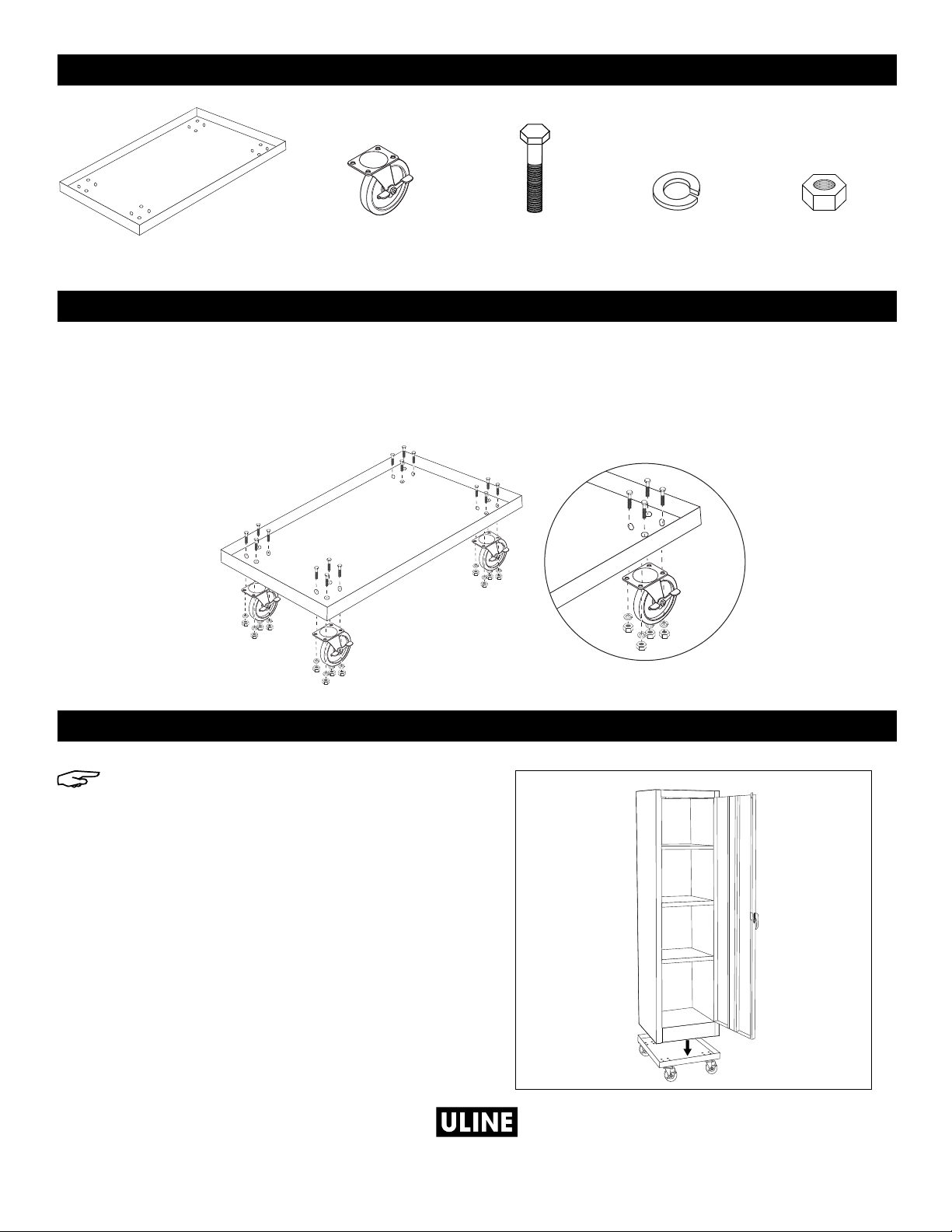

LISTE DES PIÈCES DE LA BASE MOBILE
MONTAGE DE LA BASE MOBILE
MONTAGE DE L'ARMOIRE SUR LA BASE
Base x 1 Roulette avec frein x 4 Boulon x 16 Rondelle de blocage
x 16
Écrou x 16
1. Alignez la plaque de roulette avec les trous pour
boulon sur la base. Insérez quatre boulons dans
la plaque de roulette à travers la base. Fixez les
boulons à l'aide des rondelles de blocage et des
écrous. (Voir Figure 7)
2. Serrez les écrous à l'aide de la clé de 14 mm.
3. Répétez l'opération pour les roulettes restantes.
REMARQUE : Avant d'installer l'armoire sur la
base mobile, vérifiez que l'armoire a été vidée
de son contenu.
1. Actionnez les freins sur toutes les quatre roulettes de
la base mobile.
2. Avec l'aide d'une autre personne, soulevez et placez
l'armoire avec soin tout en vous assurant qu'elle
repose bien au-dedans de la base. (Voir Figure 8)
1
-800-295-551
0
uline.ca
Figure 8
This manual suits for next models
2
Table of contents
Languages:
Other U-Line Storage manuals

U-Line
U-Line S-25432 User manual

U-Line
U-Line S-5188 User manual

U-Line
U-Line H-2449 User manual

U-Line
U-Line S-21861 User manual

U-Line
U-Line H-4471 User manual

U-Line
U-Line S-11303 User manual

U-Line
U-Line H-7808 User manual

U-Line
U-Line S-20451 User manual

U-Line
U-Line S-18971 User manual

U-Line
U-Line S-9601 User manual

U-Line
U-Line H-1230 User manual

U-Line
U-Line S-10682 User manual

U-Line
U-Line H-7812 User manual

U-Line
U-Line H-6313 User manual

U-Line
U-Line H-2932 User manual

U-Line
U-Line H-3619 User manual

U-Line
U-Line H-7811 User manual

U-Line
U-Line H-9865 User manual

U-Line
U-Line H-4176 User manual

U-Line
U-Line H-3343 User manual
