U-Line H-3619 User manual

PAGE 1 OF 15 0321 IH-3619
COUNTER HIGH
STORAGE CABINET
1-800-295-5510
uline.com
H-3619
TOOLS NEEDED
11/32" Nut Driver
(Included)
CAUTION! Some parts may have sharp
edges. Take care when handling various
pieces to avoid injury. For safety, wear
work gloves when assembling.
Flathead Screwdriver
Rubber Mallet
Para Español, vea páginas 6-10.
Pour le français, consulter les pages 11-15.

PAGE 2 OF 15 0321 IH-3619
PARTS
#DESCRIPTION QTY.
1Back Panel 2
2Left Side Panel 1
3Right Side Panel 1
4Sill 1
5Shelf 3
6Left Door 1
7 Right Door 1
8Top 1
9Hinge Pin 4
10 Bolts (32 x 3/8") 16
11 Nuts (#8-32) 26
PRIMARY ASSEMBLY HANDLE ASSEMBLY
4
3
9
13
12
14
15
16
1
5
6
7
10 11
2
8
17
#DESCRIPTION QTY.
12 Locking Handle with Keys (Set) 1
13 Locking Cam 1
14 Locking Bar (Set) 1
15 Lock Bar Guide 2
16 Cotter Pin 1
17 Dummy Handle 1

PAGE 3 OF 15 0321 IH-3619

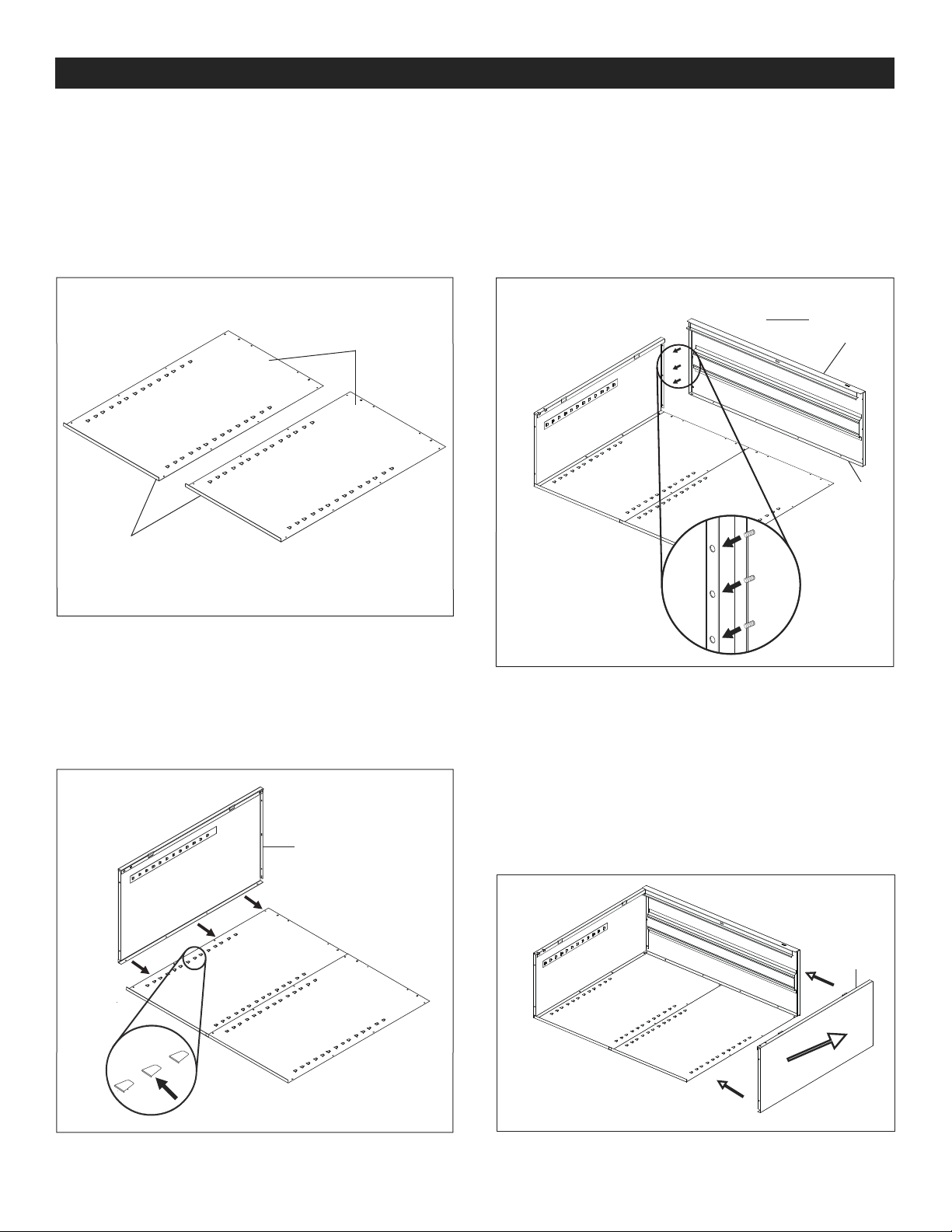

ASSEMBLING CABINET
1. Place the two back panels (1) on a protected surface.
The flanges should be facing upward. Overlap the
back panels, aligning the holes. Bolt the panels
together using 4 bolts and 4 nuts. (See Figure 1)
2. Attach the left side panel (2) to the back panels by
placing the flange around the back and bolting
the back and sides together. Be sure that the shelf
supports on all shelf adjustment strips point up on
both back and side panels. (See Figure 2)
3. Attach the top (8) to the unit by sliding the outer
flange over the back of the unit and the side flange
to the side panel. The threaded studs should go
through the holes in the top flange of the side and
fasten with three nuts. Attach the back to the top
using 4 bolts and 4 nuts. (See Figure 3)
4. Attach the right side (3) to the back in the same
manner as done in step 2, again making sure that
the flange is around the back and that the shelf
supports on the shelf adjustment strips are pointed
in the same direction as those on the back and left
side. Push the side panel up so the studs in the top
go through the holes in the top flange of the side
and fasten with three nuts. (See Figure 4)
ASSEMBLY INSTRUCTIONS
Figure 2
2
Figure 1
1
Flanges
Figure 3
Threaded studs go
through the holes
in the flange at
the top of the side.
Flanges on the top
go over the back
and sides.
8
Figure 4



3

PAGE 4 OF 15 0321 IH-3619
5. Attach the sill (4) to the sides. Place nut loosely on
each of the studs and slide the ends of the sill into
the slots on both sides of the unit. Then, securely
tighten the nuts. (See Figure 5)
6. Place rear flange of the bottom shelf into the bottom
shelf supports of the back. The flange with two holes
should face the front, hanging over the sill.
(See Figure 6)
7. Set the unit upright and insert the other shelves,
facing the edge with no slots toward the front of the
cabinet. Ensure the rear of the shelf is inserted into
all four shelf supports. (See Figure 7)
NOTE: The slots on the other three sides of the
shelf fit over the lances on the cabinet walls,
which hold the shelf in place.
8. Attach the left door (6) to the unit. Place the door on
the hinges, align the holes, and drive two hinge pins
(9) into place. Repeat for right door. (See Figure 8)
NOTE: If having issues with doors aligning, it
may be due to cabinet not sitting level. Use
included nut driver to adjust leveling feet in
bottom front two corners. Nut driver should
insert through inside of cabinet down into feet
and adjust as needed.
SEE NEXT PAGE TO ATTACH HANDLE TO CABINET
ASSEMBLY CONTINUED
4
Figure 5
Nuts placed loosely
on studs of the sill.
Slide ends into the slots
on the bottom of the sides.


Figure 6
Insert bottom shelf
into bottom shelf supports.
Figure 7
6
9
9
Figure 8

PAGE 5 OF 15 0321 IH-3619

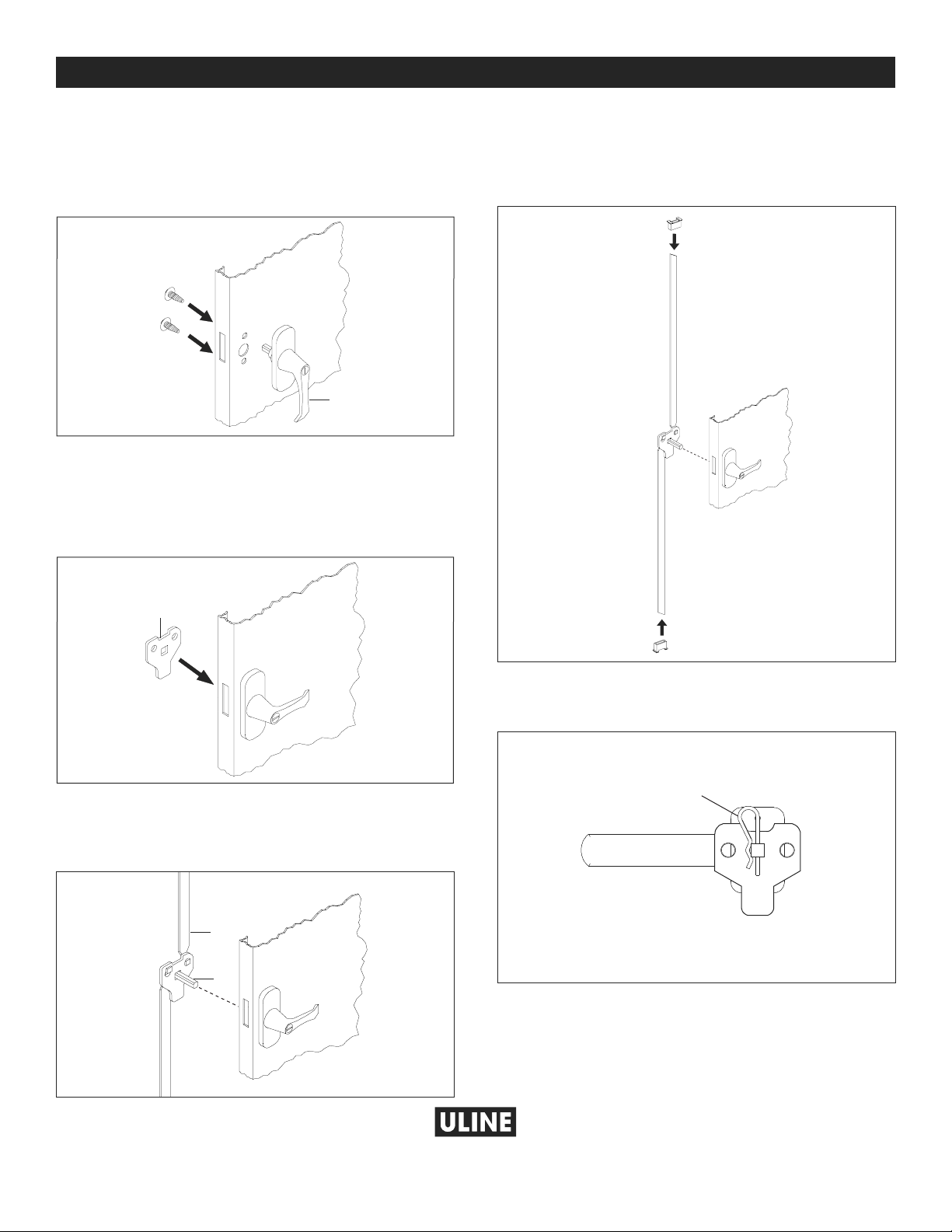

ATTACHING HANDLE
1. Place the locking handle (12) on the right hand door
and fasten with two slotted bolts and lock washers.
(See Figure 9)
2. Turn the handle to the open position (parallel to the
ground) and hook the locking cam (13) over the
square shank of the door handle. The latch must be
facing downward as shown. (See Figure 10)
3. With the handle still in the open position, hook the
locking bar (14) to the locking cam (13). (See Figure 11)
4. Hold the lock bars in position while sliding the lock bar
guide (15) over the lock bar ends and through the door
slots. (See Figure 12)
5. Place the cotter pin (16) through the hole in the shank
of the door handle. (See Figure 13)
6. Place dummy handle (17) on left hand door and
fasten with 2 bolts and lock washers.
ASSEMBLY CONTINUED
Figure 9
Figure 10
12
13
Fi g ure 11
Figure 12
Figure 13
16
14
15
13
1
-800-295-551
0
uline.com

PAGE 6 OF 15 0321 IH-3619
GABINETES DE
ALMACENAMIENTO
CON ALTURA DE
MOSTRADOR
800-295-5510
uline.mx
H-3619
HERRAMIENTAS NECESARIAS
Llave de Tuercas de 11/32"
(Incluida)
¡PRECAUCIÓN! Algunas partes pueden
tener bordes filosos. Tenga cuidado al
manejar las distintas piezas para evitar
lesiones. Por seguridad, use guantes de
trabajo para ensamblar las partes.
Desarmador de Cabeza Plana
Mazo de Hule

PAGE 7 OF 15 0321 IH-3619
PARTES
#DESCRIPCIÓN CANT.
1Panel Posterior 2
2Panel Lateral Izquierdo 1
3Panel Lateral Derecho 1
4Soporte Inferior 1
5 Repisa 3
6Puerta Izquierda 1
7Puerta Derecha 1
8Cubierta 1
9 Perno de la Bisagra 4
10 Pernos (32 x 3/8") 16
11 Tuercas (#8-32) 26
ENSAMBLE BASE ENSAMBLE DEL ASA
4
3
9
13
12
14
15
16
1
5
6
7
10 11
2
8
17
#DESCRIPCIÓN CANT.
12 Asa de Bloqueo con
Llaves (Juego) 1
13 Leva con Seguro 1
14 Barra de Seguridad
(Juego) 1
15 Guía de la Barra de
Seguridad 2
16 Pasador 1
17 Asa Inactiva 1

PAGE 8 OF 15 0321 IH-3619
ENSAMBLADO DEL GABINETE
1. Coloque los dos paneles posteriores (1) sobre una
superficie protegida. Los rebordes deberían quedar
hacia arriba. Encime los paneles posteriores,
alineando los orificios. Una los paneles con 4 pernos
y 4 tuercas. (Vea Diagrama 1)
2. Fije el panel del lado izquierdo (2) a los paneles
posteriores colocando el reborde en la parte trasera
y uniendo con pernos los lados posterior y lateral.
Asegúrese de que los soportes de repisa en todas las
tiras de ajuste apunten hacia arriba de los paneles
posterior y lateral. (Vea Diagrama 2)
3. Fije la cubierta (8) a la unidad deslizando el reborde
exterior sobre la parte posterior de la unidad y el
reborde lateral al panel lateral. Los pernos roscados
deberían atravesar los orificios en el reborde superior
del lateral y deben asegurarse con tres tuercas. Fije
la parte posterior a la cubierta utilizando 4 pernos y
4 tuercas. (Vea Diagrama 3)
4. Fije el lateral derecho (3) a la parte posterior, de
la misma manera que en el paso 2, de nuevo
asegurándose de que el reborde rodee la parte
posterior y los soportes de la repisa de las tiras de ajuste
apunten a la misma dirección que aquellos de la parte
posterior y el lado izquierdo. Empuje el panel lateral
hacia arriba de manera que los pernos en la cubierta
atraviesen los orificios en el reborde superior del lateral
y asegure con tres tuercas. (Vea Diagrama 4)
INSTRUCCIONES DE ENSAMBLE
Diagrama 2
2
Diagrama 1
1
Rebordes
Los pernos roscados
atraviesan los orificios
en el reborde de la
parte superior del lateral.
Los rebordes de la parte superior
van sobre la parte
posterior y los
laterales.
8
Diagrama 3
Diagrama 4



3

PAGE 9 OF 15 0321 IH-3619
5. Fije el soporte inferior (4) a los lados. Coloque una
tuerca sin apretar en cada uno de los pernos y
deslice los extremos del soporte en las ranuras
de ambos lados de la unidad. Luego, apriete las
tuercas cuidadosamente. (Vea Diagrama 5)
6. Coloque el reborde posterior de la repisa inferior
en los soportes de repisa inferiores de la parte
posterior. El reborde con dos orificios debería
quedar hacia el frente, sobre el soporte.
(Vea Diagrama 6)
7. Ponga la unidad de pie y coloque las demás
repisas, con la orilla sin ranuras hacia el frente del
gabinete. Asegúrese que la parte trasera de la
repisa se inserte en los cuatro soportes de repisa.
(Vea Diagrama 7)
NOTA: Las ranuras en los otros tres lados de
la repisa se acoplan con las lancetas en las
paredes del gabinete, son lo que mantiene la
repisa en su lugar.
8. Fije la puerta izquierda (6) a la unidad. Coloque
la puerta en las bisagras, alinee los orificios e
introduzca los dos pernos (9) en su lugar. Repita
para la puerta derecha. (Vea Diagrama 8)
NOTA: Si tiene problemas con la alineación
de las puertas, podría ser debido a que el
gabinete no está nivelado. Utilice la llave
de tuercas incluida para ajustar el nivel de
las patas en las esquinas frontales inferiores.
Debe insertar la llave de tuercas por adentro
del gabinete hasta las patas y ajustar cuanto
sea necesario.
VEA EN LA SIGUIENTE PÁGINA CÓMO INSTALAR
EL ASA
CONTINUACIÓN DE ENSAMBLE
4
Diagrama 5
Diagrama 7
Las tuercas colocadas
sin apretar en los
pernos del soporte.
Deslice los extremos en las
ranuras de la parte baja
de los lados.


Diagrama 6
Inserte la repisa
inferior en los soportes de
repisa de la parte baja.
6
9
9
Diagrama 8

PAGE 10 OF 15 0321 IH-3619
INSTALAR EL ASA
1. Coloque el asa de bloqueo (12) en la puerta
derecha y asegure con dos pernos ranurados y
rondanas de seguridad. (Vea Diagrama 9)
2. Gire el asa a la posición de abierto (paralela al
piso) e instale la leva con seguro (13) en la varilla
cuadrada del asa. El cerrojo debe estar hacia
abajo como se muestra. (Vea Diagrama 10)
3. Con el asa todavía en la posición de abierto,
coloque la barra de seguridad (14) en la leva con
seguro (13). (Vea Diagrama 11)
4. Sostenga las barras de seguridad en posición
mientras desliza la guía de la barra de seguridad (15)
en el extremo de la barra de seguridad y a través
de las ranuras de la puerta. (Vea Diagrama 12)
5. Coloque el pasador (16) a través del orificio en la
varilla del asa de la puerta. (Vea Diagrama 13)
6. Coloque el asa inactiva (17) en la puerta izquierda y
asegure con 2 pernos y rondanas de seguridad.
16
CONTINUACIÓN DE ENSAMBLE
Diagrama 9
Diagrama 10
Diagrama 11
12
13
Diagrama 12
Diagrama 13
14
15
13
8
00-295-551
0
uline.mx

PAGE 11 OF 15 0321 IH-3619
CABINET
D'ENTREPOSAGE
HAUTEUR COMPTOIR
1-800-295-5510
uline.ca
H-3619
OUTILS REQUIS
Tournevis à douille de 11/32po
(compris)
MISE EN GARDE! Certaines pièces
peuvent avoir des bords tranchants.
Faites attention lorsque vous manipulez
les diverses pièces, afin d'éviter les
blessures. Pour sécurité, portez des gants
de travail pour l'assemblage.
Tournevis à tête plate
Maillet en caoutchouc

PAGE 12 OF 15 0321 IH-3619
PIÈCES
#DESCRIPTION QTÉ
1Panneau arrière 2
2Panneau latéral gauche 1
3Panneau latéral droit 1
4 Seuil de cadre 1
5Tablette 3
6 Porte de gauche 1
7 Porte de droite 1
8Dessus 1
9Axe de charnière 4
10 Boulons (32 x 3/8 po) 16
11 Écrous (n°8-32) 26
ENSEMBLE PRINCIPAL ENSEMBLE DE LA POIGNÉE
4
3
9
13
12
14
15
16
1
5
6
7
10 11
2
8
17
#DESCRIPTION QTÉ
12 Poignée de verrouillage
avec clés (ensemble) 1
13 Came de verrouillage 1
14 Barre de verrouillage
(ensemble) 1
15 Guide de barre de
verrouillage 2
16 Goupille fendue 1
17 Poignée complémentaire 1

PAGE 13 OF 15 0321 IH-3619
MONTAGE DE L'ARMOIRE
1. Placez deux panneaux arrière (1) sur une surface
protegée. Les brides inferieures doivent être
orientées vers le haut. Alignez les panneaux arrière
l'un contre l'autre ainsi que leurs trous. Boulonnez les
panneaux ensemble à l'aide de 4 boulons et 4 écrous.
(Voir Figure 1)
2. Fixez le panneau latéral gauche (2) au panneau
arrière en positionnant la bride juste derrière le
panneau arrière et en boulonnant le dos et les
côtés ensemble. Assurez-vous que les supports de
tablette des panneaux arrières et latéraux pointent
vers le haut de l'armoire. (Voir Figure 2)
3. Fixez le dessus de l'armoire (8) à l'unité en glissant
la bride extérieure par-dessus l'arrière de l'unité et
la bride latérale par-dessus le panneau latéral. Les
goujons filetés doivent s'insérer dans les trous de
la bride supérieure du côté et être fixés à l'aide de
trois écrous. Fixez les panneaux arrière au dessus de
l'armoire à l'aide de 4 boulons et écrous. (Voir Figure 3)
4. Fixez le panneau latéral droit (3) au panneau
arrière de la même manière qu'à l'étape 2.
Rassurez-vous toujours que la bride est positionnée
derrière le panneau arrière et que les supports
de tablette pointent dans la même direction que
celles du panneau arrière et du panneau latéral
gauche. Poussez le panneau latéral droit vers le
haut afin que les goujons s'insèrent dans les trous
de la bride supérieure du côté et fixez à l'aide de
trois écrous. (Voir Figure 4)
Figure 1
1
Brides
INSTRUCTIONS DE MONTAGE
Figure 2
2
Figure 3
Les goujons filetés
doivent s'insérer dans
les trous de la bride
supérieure du côté.
Les brides supérieures
par dessus l'arrière de
l'unité et les côtés.
8
Figure 4



3

PAGE 14 OF 15 0321 IH-3619
5. Fixez le seuil de cadre (4) aux côtés. Placez les
écrous lâchement sur chacun des goujons et glissez
les extrémités du seuil de cadre dans les fentes sur
les deux côtés de l'unité. Serrez ensuite fermement
à l'aide d'écrous. (Voir Figure 5)
6. Placez la bride arrière du dessous de l'armoire
dans les supports de tablette inférieurs du panneau
arrière. La bride avec deux trous doit être orientée
vers l'avant, et elle doit reposer sur le seuil de.
(Voir Figure 6)
7. Positionnez l'unité à la verticale et insérez les autres
tablette avec le rebord sans fentes orienté vers
l'avant de l'armoire. Assurez-vous que l'arrière de la
tablette est insérée dans toutes les quatres supports
de tablette. (Voir Figure 7)
REMARQUE : Les fentes sur les trois autres côtés
de la tablette s'ajustent aux brides situées
sur les parois de l'armoire. Ceci permet de
stabiliser et maintenir la tablette en place.
8. Fixez la porte gauche (6) à l'unité. Placez la porte
sur les charnières, alignez les trous et insérez les
deux axes de charnière (9) en position. Répétez
cette opération pour la porte droite. (Voir Figure 8)
REMARQUE : Si vous avez des problèmes avec
l'alignement des portes, cela peut être dû au
fait que l'armoire n'est pas de niveau. Utilisez
le tournevis à douille inclus pour ajuster les
pieds de nivellement situés aux deux coins
inférieurs avant. Le tournevis à douille doit être
inséré à l'intérieur de l'armoire vers les pieds.
Ajustez si nécessaire.
VOIR LA PAGE SUIVANTE POUR FIXER LA POIGNÉE
MONTAGE SUITE
6
9
9
Figure 8


Figure 6
Insérez la tablette
dans les supports de
tablette inférieurs.
4
Figure 5
Écrous placés
lâchement sur les
goujons du seuil
de cadre.
Insérez les bouts dans les
fentes au bas des côtés.
Figure 7

PAGE 15 OF 15 0321 IH-3619
FIXATION DE LA POIGNÉE
1. Placez la poignée de verrouillage (12) sur la porte
de droite et fixez à l'aide de deux boulons fendus et
deux rondelles de blocage. (Voir Figure 9)
2. Tournez la poignée en position ouverte (parallèle au sol)
et accrochez les barres de verrouillage (1 3) sur la tige
carrée de la poignée de porte. Le loquet doit être
orientée vers le bas, comme illustré. (Voir Figure 10)
3. Avec la poignée toujours en position ouverte,
accrochez les barres de verrouillage (14) à la came
de verrouillage (13). (Voir Figure 11)
4. Maintenez les barres de verrouillage en position tout en
faisant glisser les guides de barre de verrouillage (15)
sur les extremités des barres de verrouillage et à
travers les fentes dans la porte. (Voir Figure 12)
5. Insérez la goupille fendue (16) dans le trou de la
tige carrée de la poignée de porte. (Voir Figure 13)
6. Placez la poignée complémentaire (17) sur la porte
de gauche et fixez-la à l'aide de 2 boulons et
rondelles de blocage.
MONTAGE SUITE
Figure 9
Figure 10
12
13
Fi g ure 11
Figure 12
Figure 13
16
14
15
13
1
-800-295-551
0
uline.ca
