Unold 86820 User manual

Bedienungsanleitung
Instructions for use | Notice d´utilisation
Gebruiksaanwijzing | Istruzioni per l’uso
Instrucciones de uso | Instrukcja obsługi
Modell 86820/86825
STANDVENTILATOR SILVERLINE WHITE/BLACK
Copyright UNOLD AG | www.unold.de

Impressum:
Bedienungsanleitung Modell 86820/86825
Stand: Februar 2020 /nr
Copyright ©
Mannheimer Straße 4
68766 Hockenheim
Telefon [phone]
Telefax +49 (0)6205/9418-12
E-Mail [email protected]
Internet www.unold.de 86820/86825_09
Copyright UNOLD AG | www.unold.de

INHALTSVERZEICHNIS
Bedienungsanleitung Modell 86820/86825
Technische Daten ..................................... 5
Symbolerklärung....................................... 5
Für Ihre Sicherheit.................................... 5
Montieren ................................................ 8
Bedienen ................................................. 10
Reinigen und Pflegen................................ 11
Garantiebestimmungen ............................. 12
Entsorgung / Umweltschutz ....................... 12
Informationen für den Fachhandel.............. 12
Service-Adressen ...................................... 13
Instructions for use Model 86820/86825
Technical Specifications............................ 14
Explanation of the symbols ........................ 14
For your safety.......................................... 14
Assembly ................................................. 17
Operation................................................. 19
Cleaning and care..................................... 20
Guarantee Conditions................................ 20
Waste Disposal/Environmental Protection .... 20
Service .................................................... 13
Notice d´utilisation Modèle 86820/86825
Spécification technique ............................ 21
Explication des symboles........................... 21
Pour votre sécurité.................................... 21
Montage .................................................. 24
Utilisation................................................ 25
Nettoyage et entretien............................... 26
Conditions de Garantie.............................. 27
Traitement des déchets /
Protection de l’environnement.................... 27
Service .................................................... 13
Gebruiksaanwijzing Model 86820/86825
Technische gegevens ................................ 28
Verklaring van de symbolen........................ 28
Voor uw veiligheid..................................... 28
Monteren ................................................. 31
Bedienen ................................................. 32
Reiniging en onderhoud ............................ 33
Garantievoorwaarden................................. 34
Verwijderen van afval/Milieubescherming .... 34
Service .................................................... 13
Copyright UNOLD AG | www.unold.de

INHALTSVERZEICHNIS
Istruzioni per l’uso Modello 86820/86825
Dati tecnici ............................................. 35
Significato dei simboli .............................. 35
Per la vostra sicurezza............................... 35
Montaggio................................................ 38
Uso ......................................................... 39
Pulizia e cura ........................................... 40
Norme die garanzia................................... 41
Smaltimento / Tutela dell’ambiente ............ 41
Service .................................................... 13
Manual de instrucciones Modelo 86820/86825
Datos técnicos ......................................... 42
Explicación de símbolos ............................ 42
Para su seguridad ..................................... 42
Montar..................................................... 45
Manejo .................................................... 47
Limpieza y cuidado................................... 48
Condiciones de Garantia............................ 48
Disposición/Protección del medio ambiente. 48
Service .................................................... 13
Instrukcja obsługi Model 86820/86825
Dane techniczne....................................... 49
Objaśnienie symboli.................................. 49
Dla bezpieczeństwa użytkownika ................ 49
Montaż .................................................... 52
Obsługa ................................................... 53
Czyszczenie i pielęgnacja .......................... 54
Warunki gwarancji..................................... 55
Utylizacja / ochrona środowiska.................. 55
Service .................................................... 13
Copyright UNOLD AG | www.unold.de

Stand 14.1.2020 5 von 56
DE
EN
FR
NL
IT
ES
PL
Leistung: 50 Watt, 220–240 V~, 50 Hz
Maße: Ca. 45,0 x 42,0 x 132,0 cm (L/B/H)
Gewicht: Ca. 5,42 kg
Durchmesser: 40 cm
Kabellänge: Ca. 150 cm
Material: Kunststoff/Metall, 86820 weiß, 86825 schwarz
Schutzklasse: II
Geräuschpegel: 63,7 dB
Ausstattung: 3 Geschwindigkeitsstufen, Oszillation zuschaltbar, Tragegriff
am Gehäuse
Zubehör: Bedienungsanleitung
Änderungen und Irrtümer in Ausstattungsmerkmalen, Technik, Farben und Design
vorbehalten
BEDIENUNGSANLEITUNG MODELL 86820/86825
FÜR IHRE SICHERHEIT
TECHNISCHE DATEN
Bitte lesen Sie die folgenden Anweisungen und bewahren Sie diese auf.
Personen im Haushalt
1. Dieses Gerät kann von Kindern ab 8 Jahren sowie von Personen
mit reduzierten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und/oder Wissen benutzt
werden, wenn sie beaufsichtigt oder bezüglich des sicheren
Gebrauchs des Geräts unterwiesen wurden und die daraus
resultierenden Gefahren verstanden haben.
2. Kinder dürfen nicht mit dem Gerät spielen.
3. Reinigung und benutzerseitige Wartung dürfen nicht von Kindern
durchgeführt werden, es sei denn, sie sind älter als 8 Jahre und
werden beaufsichtigt.
4. Bewahren Sie das Gerät und das Kabel außerhalb der Reichweite
von Kindern unter 8 Jahren auf.
SYMBOLERKLÄRUNG
Dieses Symbol kennzeichnet eventuelle Gefahren, die Verletzungen
nach sich ziehen können oder zu Schäden am Gerät führen.
Copyright UNOLD AG | www.unold.de

6 von 56 Stand 14.1.2020
DE
EN
FR
NL
IT
ES
PL
Sicherheitshinweise zum Aufstellen und Betrieb des Gerätes
5. Schalten Sie das Gerät nur ein, wenn es ordnungsgemäß montiert
wurde.
6. Achten Sie auf ausreichend Platz am Standort des Gerätes. Es
müssen mindestens 50 cm zwischen dem Gerät und anderen
Gegenständen eingehalten werden.
7. Verwenden Sie das Gerät nicht in besonders staubhaltigen Räu-
men oder in der Nähe brennbarer Substanzen.
8. Gerät nur an Wechselstrom mit Spannung gemäß Typenschild
anschließen.
9. Dieses Gerät darf nicht mit einer externen Zeitschaltuhr oder
einem Fernbedienungssystem betrieben werden.
10. Tauchen Sie das Gerät oder die Zuleitung keinesfalls in Wasser
oder andere Flüssigkeiten ein – es besteht Lebensgefahr!
11. Öffnen Sie auf keinen Fall das Gehäuse des Gerätes, es besteht
die Gefahr eines Stromschlages!
12. Das Gerät ist ausschließlich für den Haushaltsgebrauch oder
ähnliche Verwendungszwecke bestimmt, z. B.
in Teeküchen in Geschäften, Büros oder sonstigen Arbeitsstät-
ten,
zur Verwendung durch Gäste in Hotels, Motels oder sonstigen
Beherbergungsbetrieben,
in Privatpensionen oder Ferienhäusern.
13. Achten Sie darauf, dass die Zuleitung so verlegt wird, dass ein
Stolpern über die Zuleitung ausgeschlossen ist.
14. Um Schäden am Kabel zu vermeiden, wickeln Sie die Zuleitung
nie um das Gerät.
15. Um Schäden am Kabel zu vermeiden, ziehen Sie den Netzste-
cker immer am Stecker aus der Steckdose, ziehen Sie dabei nie
an der Zuleitung.
16. Achten Sie darauf, dass die verwendete Steckdose leicht zugäng-
lich ist, damit der Stecker bei Gefahr schnell herausgezogen wer-
den kann.
17. Achten Sie darauf, die Zuleitung nicht einzuklemmen oder über
Ecken zu ziehen, um Schäden an der Zuleitung zu vermeiden.
18. Verwenden Sie nach Möglichkeit kein Verlängerungskabel. Wenn
dies nicht vermeidbar ist, wickeln Sie das Verlängerungskabel
Copyright UNOLD AG | www.unold.de

Stand 14.1.2020 7 von 56
DE
EN
FR
NL
IT
ES
PL
bitte vollständig ab und beachten Sie die Leistungsgrenzen des
jeweiligen Kabels.
19. Das Gerät darf nicht in nassen/nasskalten oder feuchten Räumen
betrieben werden – Stromschlaggefahr!
20. Vermeiden Sie starke Sonneneinstrahlung auf das Gerät.
21. Es dürfen niemals Gegenstände wie Finger, Nadeln, Stifte etc.
durch das Korbgitter in das Innere des Gerätes gesteckt werden
– Verletzungsgefahr!
22. Achten Sie darauf, dass sich lange Haare nicht im Flügelrad ver-
fangen können.
23. Prüfen Sie regelmäßig das Gerät, den Stecker und die Zulei-
tung auf Verschleiß oder Beschädigungen. Bei Beschädigung
des Anschlusskabels oder anderer Teile senden Sie das Gerät
bitte zur Überprüfung und Reparatur an unseren Kundendienst.
Unsachgemäße Reparaturen können zu erheblichen Gefahren für
den Benutzer führen und haben den Ausschluss der Garantie zur
Folge.
24. Um Schäden zu vermeiden, darf das Gerät nicht mit Zubehör
anderer Hersteller oder Marken benutzt werden.
25. Nach Gebrauch sowie vor dem Reinigen den Netzstecker aus der
Steckdose ziehen. Das Gerät niemals unbeaufsichtigt lassen,
wenn der Netzstecker eingesteckt ist.
Der Hersteller übernimmt keine Haftung bei fehlerhafter Montage, bei unsachgemäßer oder fehlerhafter
Verwendung oder nach Durchführung von Reparaturen durch nicht autorisierte Dritte.
Es dürfen niemals Gegenstände wie Finger, Nadeln, Stifte etc.
durch das Korbgitter in das Innere des Gerätes gesteckt werden
– Verletzungsgefahr!
Das Gerät nur auf einem ebenen, stabilen Untergrund betreiben,
damit dieses nicht umkippt.
Copyright UNOLD AG | www.unold.de

8 von 56 Stand 14.1.2020
DE
EN
FR
NL
IT
ES
PL

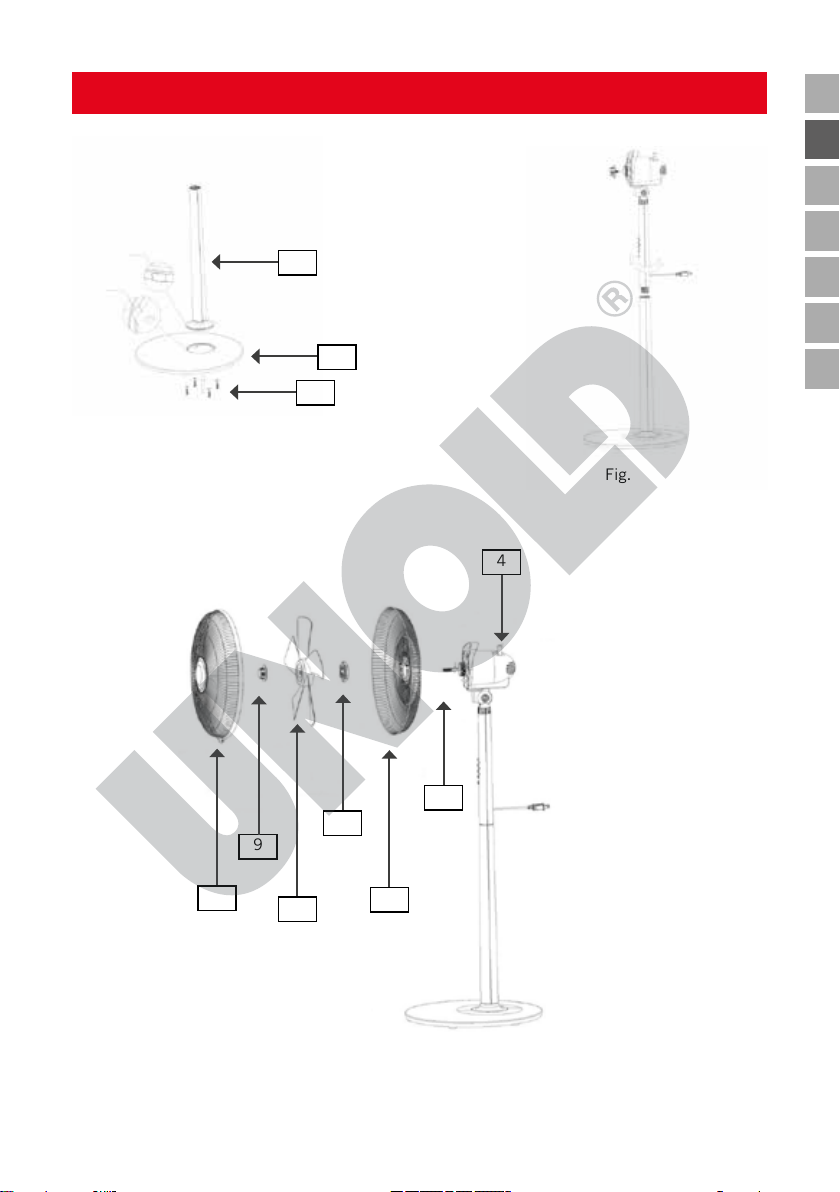

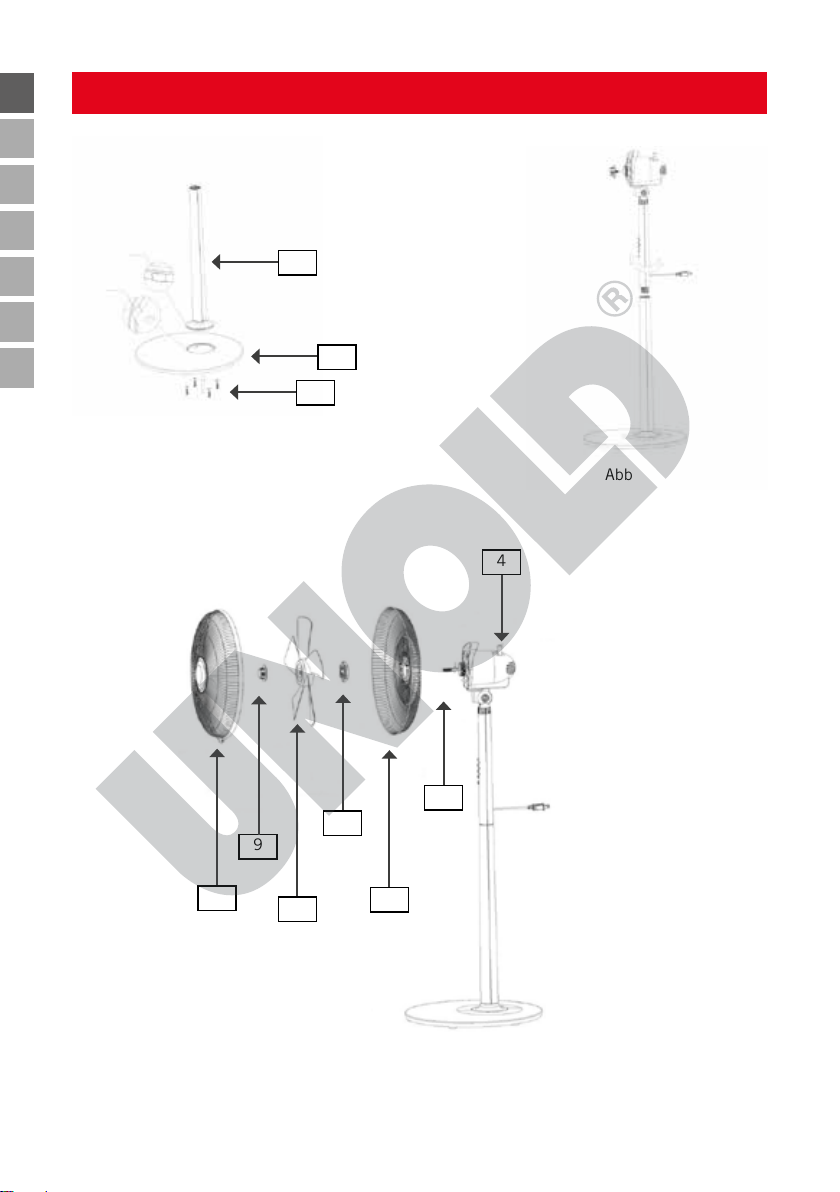

MONTIEREN
9
8
7
6
10
5
4
1
2
3
Abb. 1
Abb. 2
Abb. 3
Copyright UNOLD AG | www.unold.de

Stand 14.1.2020 9 von 56
DE
EN
FR
NL
IT
ES
PL
1 Unteres Standrohr
2 Sockel
3 4 Schrauben
4 Motorgehäuse/oberes
Standrohr
5Achse
6 Hintere Korbabdeckung
7 Mutter
8 Flügelrad
9 Befestigungsring
10 Vordere Korbabdeckung
1. Stellen sie vor der Montage sicher, dass Sie das Gerät auf einem ebenen,
trockenen Platz montieren.
2. Entfernen Sie alle Verpackungsmaterialien und Transportsicherungen. Hal-
ten Sie Verpackungsmaterial wie z. B. Kunststoffbeutel oder Styropor von
Kleinkindern fern – Erstickungsgefahr!
3. Prüfen Sie, ob alle benötigten Teile vorhanden sind. Hinweis: Der evtl. auf
der Achse steckende Gewebeschlauch hat lediglich eine Transportschutz-
funktion und kann entfernt werden.
4. Stecken Sie das untere Standrohr in den Sockel (Nase am Standrohr und
Aussparung im Sockel müssen ineinander liegen, Abb. 1).
5. Befestigen Sie das Standrohr mit den vier Schrauben, indem Sie die Schrau-
ben an der Unterseite des Sockels eindrehen.
6. Befestigen Sie das Motorgehäuse/obere Standrohr, indem Sie es ins untere
Standrohr schrauben (im Uhrzeigersinn drehen, Abb. 2).
7. Entfernen Sie die Muttern vom Motorgehäuse.
8. Befestigen Sie die hintere Korbabdeckung am Motorgehäuse, indem Sie die
Abdeckung mit der Mutter fixieren (Abb. 3).
9. Setzen Sie das Flügelrad auf die Achse am Motorgehäuse. Fixieren Sie das
Flügelrad mit dem Befestigungsring (gegen den Uhrzeigersinn drehen). Prü-
fen Sie, ob sich die Flügelradblätter frei drehen lassen.
10. Verbinden Sie die vordere Korbabdeckung mit der hinteren Korbabdeckung.
Achten Sie darauf, dass die Löcher für die Befestigungsschraube unten
an den Korbabdeckungen übereinander stehen. Fixieren Sie diese mit der
Schraube.
11. Prüfen Sie, ob alle Teile korrekt montiert und fixiert wurden.
Copyright UNOLD AG | www.unold.de

10 von 56 Stand 14.1.2020
DE
EN
FR
NL
IT
ES
PL
BEDIENEN
1. Vergewissern Sie sich, dass das Gerät auf einem geeigneten, ebenen Unter-
grund steht und sicher und stabil in der Nähe einer Steckdose aufgestellt
wurde.
2. Das Gerät darf nicht in Badezimmern oder anderen Feuchträumen aufge-
stellt werden!
3. Stecken Sie den Stecker in die Steckdose (220–240 V~, 50 Hz).
4. Wenn Sie das Gerät an einen anderen Ort stellen möchten, schalten Sie es
zunächst aus und ziehen Sie dann den Stecker aus der Steckdose.
5. Stecken Sie keine Gegenstände in das Gerät.
Neigewinkel einstellen
6. Sie können das Motorgehäuse in gewissem Umfang horizontal neigen.
Drücken Sie hierfür das Motorgehäuse in den gewünschten Neigewinkel.
Um Schäden am Gerät zu vermeiden, wenden Sie hierbei bitte keine Gewalt
an.
Geschwindigkeit einstellen
7. Schalten Sie das Gerät ein, indem Sie eine der drei Geschwindigkeitsstufen
wählen und die entsprechende Taste drücken:
Stufe 1: leichter Wind
Stufe 2: mittlerer Wind
Stufe 3: starker Wind
Stufe „0“ schaltet das Gerät aus.
8. Sie können jederzeit zwischen den verschiedenen Geschwindigkeitsstufen
wechseln.
Schwenkfunktion/Oszillation
9. Drücken Sie den Oszillationsknopf hinten am Gerätekopf nach unten. Das
Gerät schwenkt nun selbstständig.
10. Wenn Sie die Schwenkfunktion wieder ausschalten möchten, ziehen Sie den
Oszillationsknopf nach oben.
Ausschalten
11. Drehen Sie auf Stufe „0“, um das Gerät auszuschalten. Ziehen Sie den
Stecker aus der Steckdose, wenn Sie das Gerät nicht mehr verwenden.
Copyright UNOLD AG | www.unold.de

Stand 14.1.2020 11 von 56
DE
EN
FR
NL
IT
ES
PL
Schalten Sie das Gerät aus, indem Sie die Taste „0“ drücken, und ziehen
Sie den Stecker aus der Steckdose.
Warten Sie, bis das Gerät vollständig zum Stillstand gekommen ist.
Achten Sie darauf, das Gerät niemals in Wasser zu tauchen. Motor oder
elektrische Bauteile des Gerätes dürfen nicht feucht werden.
1. Verwenden Sie grundsätzlich keine scharfen Scheuermittel, Stahlwolle,
metallischen Gegenstände, heiße Reinigungsmittel oder Desinfektionsmittel.
2. Wischen Sie Standrohr und Gitter des Ventilators mit einem leicht feuchten
Tuch ab.
3. Bewahren Sie den Ventilator an einem trockenen und sicheren Ort auf, um
ihn vor Staub, Stößen, Hitze und Feuchtigkeit zu schützen.
REINIGEN UND PFLEGEN
Copyright UNOLD AG | www.unold.de

12 von 56 Stand 14.1.2020
DE
EN
FR
NL
IT
ES
PL
GARANTIEBESTIMMUNGEN
ENTSORGUNG / UMWELTSCHUTZ
Unsere Geräte werden auf hohem Qualitätsniveau für eine lange Nutzungsdauer her-
gestellt. Regelmäßige Wartung und fachgerechte Reparaturen durch unseren Kunden-
dienst können die Nutzungsdauer des Gerätes verlängern. Wenn ein Gerät defekt und
nicht mehr zu reparieren ist, beachten Sie bitte: Dieses Produkt darf nicht zusammen
mit dem normalen Hausmüll entsorgt werden. Sie müssen dieses Produkt an einer aus-
gewiesenen Sammelstelle zum Recycling von elektrischen oder elektronischen Geräten
abliefern. Durch das separate Sammeln und Recyceln von Abfallprodukten helfen Sie
mit, die natürlichen Ressourcen zu schonen und stellen sicher, dass das Produkt in
gesundheits- und umweltverträglicher Weise entsorgt wird.
Wir gewähren auf unsere Geräte eine Garantie von 24 Monaten, bei gewerblichem Gebrauch 12
Monate, ab dem Kaufdatum für Schäden, die bei bestimmungsgemäßem Gebrauch nachweislich
auf Werksfehler zurückzuführen sind. Innerhalb der Garantiezeit beheben wir Material- und Herstel-
lungsfehler nach unserem Ermessen durch Reparatur oder Umtausch. Unsere Garantieleistungen
gelten ausschließlich für in Deutschland und Österreich verkaufte Geräte. Bei anderen Ländern
wenden Sie sich bitte an den zuständigen Importeur. Geräte, für die eine Mängelbeseitigung bean-
sprucht wird, senden Sie bitte zusammen mit einer Kopie des maschinell erstellten Kaufbelegs, aus
dem das Kaufdatum ersichtlich sein muss, sowie einer Fehlerbeschreibung gut verpackt an unseren
Kundendienst. Auf unserer Internetseite www.unold.de/ruecksendung können Sie sich einen Rück-
sendeschein ausdrucken. (nur für Einsendungen aus Deutschland und Österreich). Von der Garantie
ausgeschlossen sind Schäden durch Verschleiß, unsachgemäße Handhabung und Nichteinhaltung
der Wartungs- und Pflegeanweisungen. Der Garantieanspruch erlischt, wenn Reparaturen oder Ein-
griffe am Gerät von dritter Stelle vorgenommen werden. Eventuelle Ansprüche des Endverbrauchers
gegenüber dem Verkäufer oder Händler werden durch diese Garantie nicht eingeschränkt.
INFORMATIONEN FÜR DEN FACHHANDEL
Hiermit erklärt die UNOLD AG, dass sich der Ventilator 86820/86825 in Übereinstimmung mit den
grundlegenden Anforderungen der europäischen Richtlinie für elektromagnetische Verträglichkeit
(2014/30/EU) und der Niederspannungsrichtlinie (2014/35/EC) bendet.
Die Übereinstimmung mit den Regularien bezieht sich auf den Tag der Erstellung dieser Erklärung.
Hockenheim, 28.5.2017
UNOLD AG, Mannheimer Straße 4, 68766 Hockenheim
Diese Anleitung kann im Internet unter www.unold.de als pdf-Datei heruntergeladen werden.
Copyright UNOLD AG | www.unold.de

Diese Anleitung kann im Internet unter www.unold.de als pdf-Datei heruntergeladen werden.
DE
EN
FR
NL
IT
ES
PL
Stand 14.1.2020 13 von 56
SERVICE-ADRESSEN
DEUTSCHLAND
SCHWEIZ POLEN
Mannheimer Straße 4
68766 Hockenheim
Kundendienst
Telefon [phone]
Telefax +49 (0)62 05/94 18-22
E-Mail [email protected]
Internet www.unold.de
Sie möchten innerhalb der Garantiezeit ein Gerät zur Reparatur einsenden? Auf unserer
Internetseite www.unold.de/ruecksendung können Sie sich einen Rücksendeschein ausdrucken,
um damit das Paket kostenlos bei der Post abzugeben (nur für Einsendungen aus Deutschland
und Österreich).
MENAGROS AG
Hauptstr. 23
CH 9517 Mettlen
Telefon [phone]
Telefax [phone]
E-Mail [email protected]
Internet www.bamix.ch
Quadra-Net
Dziadoszanska 10
61-248 Poznań
Internet www.quadra-net.pl
Copyright UNOLD AG | www.unold.de

14 von 56 Stand 14.1.2020
DE
EN
FR
NL
IT
ES
PL
INSTRUCTIONS FOR USE MODEL 86820/86825
TECHNICAL SPECIFICATIONS
EXPLANATION OF THE SYMBOLS
This symbol indicates potential hazards that may result in injury or
damage to the appliance.
Please read the following instructions and keep them on hand for later
reference.
Instructions for persons in the household
1. This appliance can be used by children 8 years and older, as
well as by persons with reduced physical, sensory or mental
abilities or with lack of experience and/or knowledge, if they are
supervised or if they have been instructed with regard to safe
use of the appliance and have understood the dangers that can
result from use of the appliance.
2. Children must not play with the appliance.
3. Children are not allowed to perform cleaning and user
maintenance, unless they are 8 years of age or older and are
supervised.
4. Keep the appliance and the power cord out of the reach of
children under 8 years of age.
FOR YOUR SAFETY
Power: 50 watt, 220–240 V~, 50 Hz
Dimensions: Approx. 45,0 x 42,0 x 132,0 cm (D/W/H)
Weight: Approx. 5.42 kg
Diameter: 40 cm
Power cord length: Approx. 150 cm
Material: Plastic/metal, 86820 white, 86825 black
Degree of
protection: II
Noise level: 63.7 dB
Features: 3 speed levels, oscillation can be switched on, carrying
handle on the housing
Accessories: Operating instructions
Equipment features, technology, colours and design are subject to change without
notice.
Copyright UNOLD AG | www.unold.de

Stand 14.1.2020 15 von 56
DE
EN
FR
NL
IT
ES
PL
Safety instructions for set-up and operation of the appliance
5. Only switch the appliance on when it has been properly assem-
bled.
6. Ensure that there is sufficient space where the appliance is
located. A minimum distance of 50 cm must be maintained
between the appliance and other objects.
7. Do not use the appliance in rooms that are extremely dusty or in
the vicinity of flammable substances.
8. Only connect the appliance to alternating current with voltage in
accordance with the rating plate.
9. This appliance may not be operated with an external timer or a
remote control system.
10. Never immerse the appliance or the power cord in water or other
liquids - life-threatening danger!
11. Do not open the motor housing under any circumstances, there
is danger of electric shock!
12. The appliance is intended for household use only, or for similar
areas of use, such as,
in kitchenettes in businesses, offices or other workplaces,
for use by guests in hotels, motels or other lodgings,
in private guest houses or holiday homes.
13. Ensure that the power cord is laid out in such a manner that
there is no possibility of stumbling over it.
14. To avoid damage to the cord, never wrap the power cord around
the appliance.
15. To avoid damage to the cord, always unplug the mains plug from
the electrical outlet by grasping the plug, never pull the power
cord to unplug the appliance.
16. Ensure that the electrical outlet used is easily accessible, in
order to unplug the appliance in an emergency.
17. To avoid damage to the power cord, ensure that it is not pinched
or pulled over corners.
18. If possible, do not use an extension cord. If you must use an
extension cord, completely unwind the extension cord and com-
ply with the power limits of the respective extension cord.
19. The appliance must never be used in wet/wet and cold rooms -
danger of electric shock!
Copyright UNOLD AG | www.unold.de

16 von 56 Stand 14.1.2020
DE
EN
FR
NL
IT
ES
PL
20. Keep the appliance out of direct sunlight.
21. Never stick objects such as fingers, needles, pins, etc. through
the basket grille into the interior of the appliance - danger of
injury!
22. Ensure that long hair cannot be caught by the impeller.
23. Regularly check the appliance, the plug and the power cord for
wear or damage. In case of damage to the power cord or other
parts, please send the appliance for inspection and repair to our
customer service department. Unauthorised repairs can result in
serious hazards for the user and void the warranty.
24. To avoid damage, do not use the appliance with accessories of
other manufacturers or brands.
25. Pull the mains plug out of the socket after use, as well as before
cleaning. Never leave the appliance unattended if the mains
plug is plugged in.
Never stick objects such as fingers, needles, pins, etc. through
the basket grille into the interior of the appliance - danger of
injury!
Only operate the appliance on a level, stable substrate, so that
it does not tip over.
The manufacturer will not be liable in the event of incorrect assembly, improper or incorrect use or if
repairs are carried out by unauthorized third parties.
Copyright UNOLD AG | www.unold.de

Stand 14.1.2020 17 von 56
DE
EN
FR
NL
IT
ES
PL
ASSEMBLY
9
8
7
6
10
5
4
1
2
3
Fig. 1
Fig. 2
Fig. 3
Copyright UNOLD AG | www.unold.de

18 von 56 Stand 14.1.2020
DE
EN
FR
NL
IT
ES
PL
1 Lower stand tube
2 Base
3 4 screws
4 Motor housing - upper
stand tube
5Axle
6 Rear basket cover
7 Nut
8 Impeller
9 Fastening ring
10 Front basket cover
1. Before assembling, ensure that you are assembling the appliance on a level,
dry, place.
2. Remove all packaging materials and transport safeguards. Keep the packag-
ing material, such as plastic bags or Styrofoam away from small children
- danger of suffocation!
3. Check whether all needed parts are present.
4. Insert the lower stand tube into the base (tab on the stand tube must be
fitted into the recess in the base).
5. Fasten the stand tube with the four screws by screwing them in on the
underside of the base.
6. Fasten the motor housing/upper stand tube by screwing it into the lower
stand tube (turn clockwise).
7. Remove the nuts from the motor housing.
8. Fasten the rear basket cover on the motor housing by fixing the cover in
place with the nut.
9. Place the impeller on the axle on the motor housing. Fix the impeller in
place with the fastening ring (turn counter-clockwise). Check whether the
fan blades move freely.
10. Connect the front basket cover to the rear basket cover. Ensure that the
holes for the fastening screw at the bottom of the basket covers are lined
up. Fix the basket covers in place with the screw.
11. Check whether all parts have been correctly assembled and fixed in place.
Copyright UNOLD AG | www.unold.de

Stand 14.1.2020 19 von 56
DE
EN
FR
NL
IT
ES
PL
OPERATION
1. Ensure that the appliance is standing on a suitable, level substrate, and has
been set up so that it is safe and stable.
2. Do not use in the bathroom or damp location
3. Locate the fan on the floor where is convenient to a supply socket.
4. Plug the power cord into an electrical outlet (220–240 V~, 50 Hz).
5. If moving the fan to a different location, switch off and unplug from the
mains.
Tilt angle
6. You can tilt the motor housing vertically to a certain extent. To do this, press
the motor housing into the desired tilt angle. To avoid damage to the appli-
ance, do not use force.
Setting the speed
7. Switch on the appliance by selecting one of the three speed levels and
pressing the appropriate button:
Level 1: Light breeze
Level 2: Moderate breeze
Level 3: Strong breeze
Level “0” switches off the appliance.
8. You can change the speed levels at any time.
Swing function/oscillation function
9. Press the oscillation button on the rear of the appliance head downward.
The appliance now swings autonomously.
10. If you want to switch off the swing function, pull the oscillation button
upward.
Switching off
11. Press the button “0” to switch the appliance off. When you are no longer
using the appliance, unplug the plug from the electrical outlet.
Copyright UNOLD AG | www.unold.de

20 von 56 Stand 14.1.2020
DE
EN
FR
NL
IT
ES
PL
Switch off the appliance, by pressing the “0“ button, and unplug it from the
electrical outlet.
Wait until the appliance has come to a complete standstill.
Never immerse the appliance in water. The motor or electrical components
of the appliance must not get wet.
1. Never use any abrasive scouring agents, steel wool, metal objects, hot clean-
ing agents or disinfectants.
2. Wipe off the stand tube and grille of the fan with a slightly damp cloth.
3. Store the fan in a dry, safe place so that it is protected from dust, impact,
heat and moisture.
CLEANING AND CARE
WASTE DISPOSAL / ENVIRONMENTAL PROTECTION
Our appliances are produced on a high quality level for a long lifetime. Regular maintenance and expert
repairs by our after-sales service can extend the useful life of the appliance. If an appliance is defective
and repair is not possible we ask you to follow the following instructions for disposal. Do not dispose this
appliance together with your standard household waste. Please bring this product to an approved collection
point for recycling of electric and electronic products. By separate collection and disposal of waste products
you help to protect natural resources and ensure, that the product is disposed in an adequate way to protect
health and environment.
GUARANTEE CONDITIONS
We grant a 24 months guarantee, and in case of commercial use a 12 months guarantee, starting from the date of purchase
for any damage demonstrably due to manufacturing defects and when the appliance has been used according to its intended
use. Within the warranty period we will remedy defective materials or workmanship through repair or replacement, at our
option. Our warranty terms apply only to appliances sold in Germany and Austria. For other countries, please contact the re-
sponsible importer. In the event of a claim for remedy of defects, please send the appliance to our after sales service, properly
packaged, together with a copy of the automatically generated sales receipt, which must show the date of purchase, and a
description of the defect. You can print out a return receipt on our website www.unold.de/ruecksendung. (only for entries from
Germany and Austria). The warranty does not cover damage from normal wear, improper handling and failure to comply with
the maintenance and care instructions. The warranty is void if repairs or modifications are made to the appliance by third
parties. Any claims of the end consumer vis-à-vis the retailer are not limited by this warranty.
The instruction booklet is also available for download: www.unold.de
Copyright UNOLD AG | www.unold.de
