Velleman CCTVPROM17 User manual

CCTVPROM17
CCTV PACK –DVR –4 IR CAMERAS –500 GB HARD DISK
CCTV-PACK –DVR –4 IR-CAMERA'S –HARDE SCHIJF 500 GB
PACK VIDEOSURVEILLANCE –DVR –4 CAMÉRAS IR –DISQUE DUR 500 GO
JUEGO DE VIGILANCIA –DVR –4 CÁMARAS IR –DISCO DURO 500 GB
CCTV-PACK –VIDEORECORDER –4 IR-KAMERAS –FESTPLATTE 500 GB
CONJUNTO CCTV DVR –4 CÂMARAS IR –DISCO RIGIDO 500 GB
ZESTAW MONITORINGOWY DVR –4 KAMERY IR –HD 500 GB
QUICK INSTALLATION GUIDE 3
KORTE HANDLEIDING 11
GUIDE D'INSTALLATION RAPIDE 19
GUÍA RÁPIDA 28
SCHNELLEINSTIEG 36
GUIA RÁPIDO PARA INSTALAÇÃO 45
SKRÓCONA INSTRUKCJA INSTALACJI 54

CCTVPROM17
V. 03 –05/05/2014 2 ©Velleman nv
EN
1
12 VDC input terminal
2
Video output connector
NL
1
12VDC-ingangsaansluiting
2
Video-uitgangsaansluiting
FR
1
Connexion d’entrée 12 VCC
2
Connexion de sortie vidéo
DE
1
12VDC-Eingangsanschluss
2
Video-Ausgangsanschluss
ES
1
Conexión de entrada 12 VCC
PT
1
Terminal de entrada 12 VDC
PL
1
Wejście zasilania 12 VDC
2
Conexión de salida de vídeo
2
Conector de saída de vídeo
2
Złącze wyjściowe wideo

CCTVPROM17
V. 03 –05/05/2014 3 ©Velleman nv

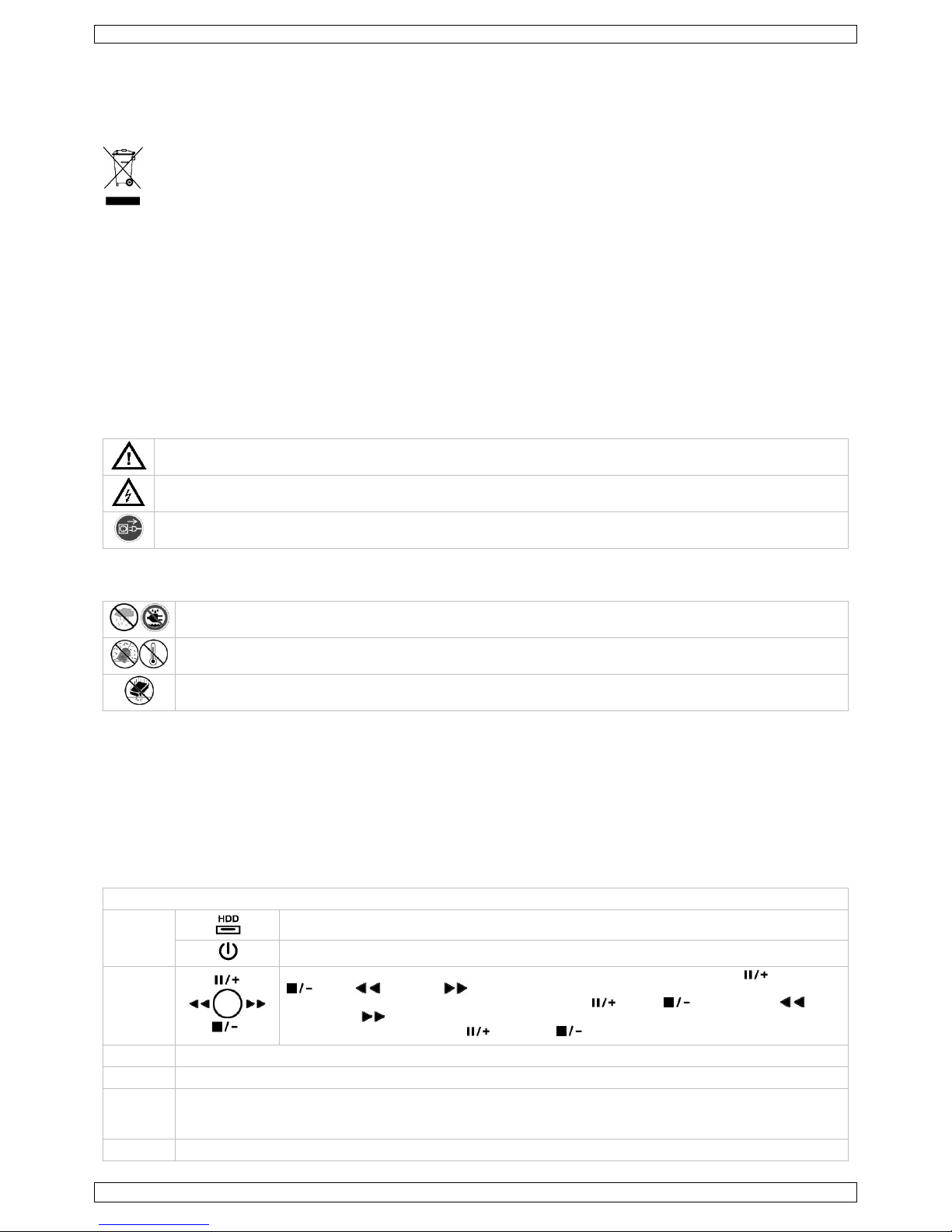

QUICK INSTALLATION GUIDE
1. Introduction
To all residents of the European Union
Important environmental information about this product
This symbol on the device or the package indicates that disposal of the device after its lifecycle could harm the
environment. Do not dispose of the unit (or batteries) as unsorted municipal waste; it should be taken to a specialized
company for recycling. This device should be returned to your distributor or to a local recycling service. Respect the
local environmental rules. If in doubt, contact your local waste disposal authorities.
Thank you for choosing Velleman! Please read the manual thoroughly before bringing this device into service. If the device
was damaged in transit, don't install or use it and contact your dealer.
Notes
This document is a Quick installation guide. For more detailed information, refer to the full user manual on the included
CD-ROM.
Product images are for illustrative purposes only. Due to constant product improvements the actual product may differ
from the images.
Package content
1 x DVR with built-in SATA connection: DVR8H2
4 x varifocal IR colour cameras: CAMCOLBUL30
4 x 20 m camera cables
1 x 19 V power supply
1 x high-efficiency DC-DC converter for DVR and cameras
hard disk (built in): HD500GB/S
remote control: DVRRC4.
2. Safety Instructions
Keep the device away from children and unauthorised users.
Risk of electroshock when opening the cover. Touching live wires can cause life-threatening electroshocks. Have
the device repaired by qualified personnel.
Always disconnect mains power when device not in use or when servicing or maintenance activities are performed.
Handle the power cord by the plug only.
3. General Guidelines
Refer to the Velleman® Service and Quality Warranty on the last pages of this manual.
Indoor use only. Keep this device away from rain, moisture, splashing and dripping liquids. Never put objects
filled with liquids on top of or close to the device.
Keep this device away from dust and extreme temperatures. Make sure the ventilation openings are clear at all
times. For sufficient air circulation, leave at least 1" (± 2.5 cm) in front of the openings.
Protect this device from shocks and abuse. Avoid brute force when operating the device.
Familiarise yourself with the functions of the device before actually using it.
All modifications of the device are forbidden for safety reasons. Damage caused by user modifications to the device is not
covered by the warranty.
Only use the device for its intended purpose. Using the device in an unauthorised way will void the warranty.
Damage caused by disregard of certain guidelines in this manual is not covered by the warranty and the dealer will not
accept responsibility for any ensuing defects or problems.
Keep this manual for future reference.
DO NOT use this product to violate privacy laws or perform other illegal activities.
4. Overview
Refer to the illustrations on page 2 of this manual.
Front panel
LED
indicators
HDD is reading or recording.
DVR is powered on.
NAVIGATE
Press one of the four positions on the navigate button to move the cursor up ( ), down
( ), left ( ) or right ( ).
In playback mode, press the buttons to play/pause ( ), stop ( ), fast rewind ( ) or
fast forward ( ).
In setting mode, press the up ( ) or down ( ) button to change the setting in the menu.
MENU
Press MENU to enter the main menu.
ENTER
Press ENTER to confirm the setting.
LIST
Press to quickly search the recorded files by event lists: RECORD / MOTION / ALARM / TIME, or select FULL to
show all the event logs.
To quickly search the time you want, select QUICK SEARCH. For more details, refer to the full user manual.
PLAY
Press to play the recorded video.

CCTVPROM17
V. 03 –05/05/2014 4 ©Velleman nv
Front panel
SLOW
In playback mode, press to play the recorded file slowly.
ZOOM
In live or playback mode, press to enlarge the image of the selected channel.
SEQ
Press to show all screens sequentially in full screen mode. Press again to quit.
Press to show the multiple channel display mode.
1–8
Press a button to select the corresponding channel.
AUDIO
= SLOW + ZOOM
Press SLOW and ZOOM simultaneously to select live or playback audio.
P.T.Z.
= SEQ. +
Press SEQ. and simultaneously to enter or exit PTZ control mode.
USB port
(2x)
Connect a USB flash drive for video backup to the left USB port ( ); connect a USB mouse to the right port
().
Note: Do not connect two USB mice or two USB flash drives simultaneously.
Note: For a list of compatible USB flash drives, please refer to the appendices in the full user manual.
Rear panel
VIDEO IN
8 video input channels to connect 8 external video sources e.g. cameras
MONITOR
1 video output channel to connect the DVR to the main monitor (composite)
Note: You can use the MONITOR, HDMI, and VGA output ports simultaneously.
CALL
connector for monitor specific for sequence display
AUDIO IN
4 audio input channels to connect four external audio sources, e.g. from cameras with audio
AUDIO OUT
1 audio output to connect to an audio device, e.g. a speaker (mono)
LAN port
Connect the DVR to a local network by plugging a network cable into this port.
HDMI
Connect to the HDMI port of a monitor that supports HDMI video output.
Note: You can use the MONITOR, HDMI, and VGA output ports simultaneously.
VGA
Connect to the VGA port of a monitor that supports HDMI video output.
Note: You can use the MONITOR, HDMI, and VGA output ports simultaneously.
External I/O
Connect external devices such as a siren, or an alarm sensor for event notifications to your smart phone
(push video). The push video alarm input corresponds with video input 1.
DC 19V
power supply input
power switch
5. Hardware Setup
Connecting a Video Monitor
Obtain a suitable monitor (not included) and connect it to the MONITOR, HDMI, or VGA video output port on the back of the
DVR.
Note: You can use the MONITOR, HDMI, and VGA output ports simultaneously.
Connecting the Power Supply
1. Plug the DC output connector of the included power adaptor into the 19 VDC power input at the back of the DVR.
Caution: Only use the included adaptor.
2. Plug the included power cable into the adaptor input connector and plug the other end into the mains. Do not switch the
DVR on yet.
Connecting a Camera
1. Obtain up to 8 suitable cameras (not included). Each camera needs its own power supply.
2. Connect the video output of the camera to either video input at the back of the DVR. The number next to the input
connectors represents the channel number. Connector type is BNC.
Connecting Audio
1. The DVR supports four audio inputs. Connect the audio output of an audio source to an audio input of the DVR. Make sure
to connect the audio channel to the corresponding video channel. Connector type is BNC.
2. There is also an audio output connector. Connect an audio device, e.g. a speaker, to this connector when desired.
Connector type is BNC.
Connecting Local Area Network (LAN)
Connect the DVR to a local network by plugging a network cable into the LAN port at the back of the DVR. Connector type is
8P8C (RJ45). Setup is done through the OSD.
Connecting a USB Mouse
Connect a USB mouse to the right USB input port ( ) of the front panel.

CCTVPROM17
V. 03 –05/05/2014 5 ©Velleman nv
6. Preliminary Settings
Make sure the connected cameras are on and set the power switch at the rear of the device to the on position. The device
takes about 15 to 30 seconds to start up.
Menu Overview
1. Press the MENU button and enter the password to open the menu.
Note: The default admin password is “0000” (4 times zero).
2. Right-click anywhere on the screen to open the main menu. Right-click again to close.
QUICK START
GENERAL –TIME SETUP
DATE SETUP
DATE INFO –DAYLIGHT
SYSTEM
TOOLS –SYSTEM INFO
EVENT INFORMATION
QUICK SEARCH –EVENT SEARCH –HDD INFO –EVENT LOG
ADVANCED CONFIG
CAMERA –DETECTION –ALERT –NETWORK –SNTP –DISPLAY –RECORD –REMOTE
SCHEDULE SETTING
RECORD –DETECTION
For more information, refer to the full user manual.
Date and Time Setting
Before operating your DVR, please set the date and time on your DVR first.
Note: DO NOT change the date or time of your DVR after the recording function is activated. Otherwise, the recorded data
will be disordered and you will not be able to find the recorded file from backup by time search. If users change the date or
time accidentally when the recording function is activated, it is recommended to clear all HDD data, and start recording again.
Note: When using the DVR for the first time, leave it powered on for at least 48 hours continuously after the date and time is
set correctly. It prevents DVR time from resetting if the DVR power is disconnected. If the DVR time resets after power
disconnection (for example caused by a power outage), the internal battery may run down. In that case, you have to replace
the internal battery. Please refer to the appendices in the full user manual for more information.
1. Press the MENU button and enter the admin password to open the menu.
2. Select the QUICK START menu item.
3. Use the NAVIGATION button to move to the TIME SETUP menu item. Select it to set date and time.
Password Setting
1. Press the MENU button and enter the password to open the menu.
2. Select the SYSTEM menu item.
3. Go to TOOLS. Select ADMIN PASSWORD (or OPERATOR PASSWORD) and press the ENTER button to set the password.
Note: An operator cannot access the main menu, only the quick menu bar (see below).
4. Press the cursor up ( ) or down ( ) button to select the value of the first number and press ENTER to save and go to
the next character, or use the mouse to select the desired value. Repeat this for all four password numbers.
Note: The default admin password is “0000” (4 times zero).
Record Settings
1. Press the MENU button and enter the password to open the menu.
2. Select the QUICK START menu item.
3. Select the GENERAL menu item using the NAVIGATION button.
4. Set the image size, image quality, and images per second for recording.
Refer to the full user manual on the included CD-ROM for more details.
Audio Playback
Press the SLOW and ZOOM button simultaneously to select the desired audio channel or use the quick menu bar (see further
in this manual). The current audio channel is indicated in the status bar.
Switching Users
1. The DVR can be accessed as administrator ( ) or operator ( ), icons are indicated in the status bar.
2. To switch between users, click on the user icon ( or ) to lock the current session ( ).
3. Press on the key lock icon ( ) then enter the password of the desired profile.

CCTVPROM17
V. 03 –05/05/2014 6 ©Velleman nv

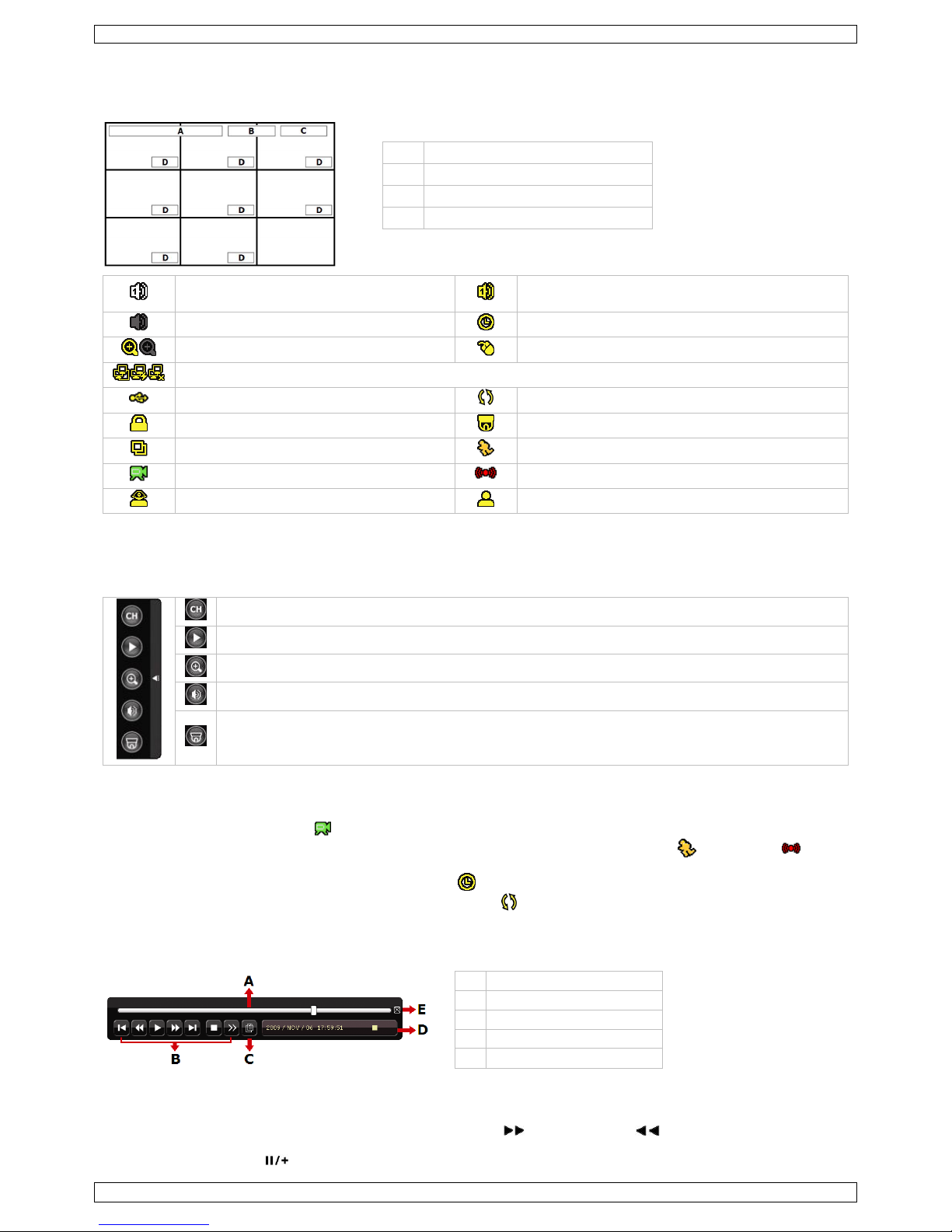

7. Operation
Display
The following image shows the screen layout.
A
system date and time
B
general system status
C
available HDD capacity
D
channel status
live audio from audio channel 1–4 (indicated
in white)
playback audio from audio channel 1–4 (indicated in
yellow)
audio channel unselected
timer recording on
digital zoom on (yellow) / off
USB mouse connected
LAN connected / internet connected / no network connection
USB flash drive connected
overwrite on (default)
key lock on
PTZ mode
sequence mode
motion mode
recording mode
alarm mode
administrator logged on
operator logged on
Note that actual screen icons might differ slightly from the ones shown above.
Quick Menu Bar
Note: Only available when USB mouse is connected.
Move the mouse pointer to the left of the screen to extend the quick menu bar and show the functions:
Open channel switch panel.
Show playback control panel.
Zoom-in mode (select desired channel first before entering zoom mode).
Select audio channel (live mode only live channels can be selected).
Enter PTZ mode and show PTZ control panel.
Recording
1. Check whether the camera(s) is (are) properly connected and a HDD is present inside the device.
2. If the auto-recording and pre-alarm functions are enabled, the device will start recording images.
oBy default, the recording icon ( ) is displayed.
oIf the motion or alarm detection is activated and a motion or alarm is detected, the motion ( ) resp. alarm ( ) icon is
displayed.
oIf timer recording is enabled, the timer recording icon ( ) is displayed.
oBy default, the device is in HDD overwrite mode and the icon ( ) is displayed.

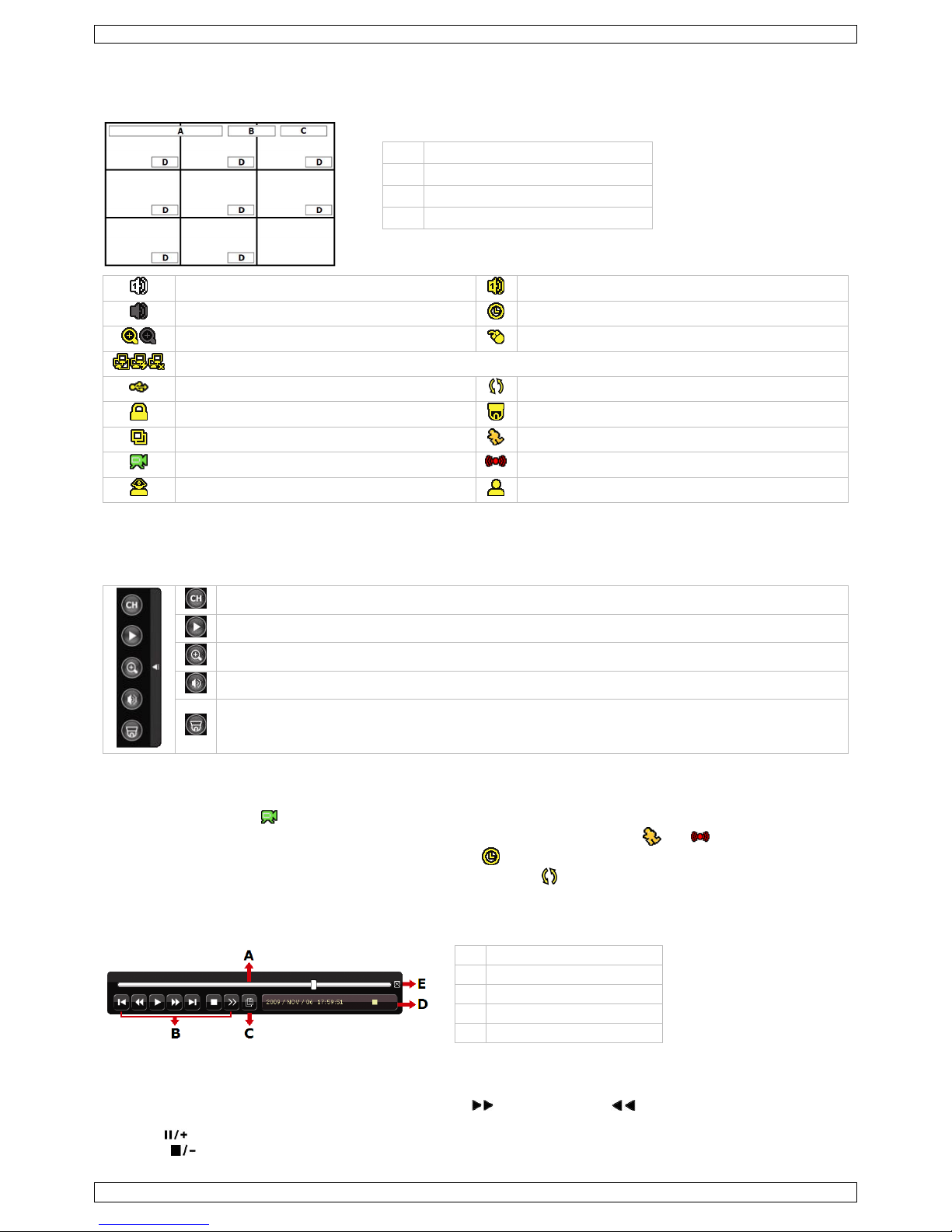

Playback
Make sure the control panel is not locked and press the PLAY button on the control panel or use the quick menu bar to open
the playback control panel:
A
progress bar
B
control bar
C
event search
D
information bar
E
close
Note: There must be at least 8192 images of recorded data for playback to work properly. If not, the device will stop
playback. For example, if the IPS is 30, the recording time should be at least 273 seconds (8192 images / 30 IPS) for the
playback to work properly.
Increase or decrease the playback speed using the fast forward ( ) and fast rewind ( ) buttons. Click once to get 4x
speed forward/backward, click twice to get 8x speed, etc. Maximum speed is 32x.
Press the pause button ( ) to pause playback.

CCTVPROM17
V. 03 –05/05/2014 7 ©Velleman nv
Press the stop button ( ) to return to live monitoring.
Press the SLOW button once to get 1/4x speed playback, and click twice to get 1/8x speed playback.
Search
There are four ways to search recorded files: by record list, motion list, alarm list, or by timer list.
1. To search an event, press the LIST button on the front panel (make sure the control panel is not locked). An overview of
the recorded file types (ALARM, MANUAL, MOTION, SYSTEM, and FULL LIST) is shown.
2. Select the desired list and recording from the list.
3. Press ENTER to start playback.
Note: The recorded files can also be searched via the included Video Viewer software.
8. Push Video Configuration
8.1 Pin Connection
This DVR can send notifications and video to your mobile devices, such as iPhone, iPad, and Android mobile devices, when an
alarm event occurs (push video).
For alarm triggering, you can use the camera on input channel 1 together with an external alarm sensor (such as a magnetic
contact) via the external I/O block on the DVR rear panel.
Refer to the table below for an overview of the pin connections of the external I/O block.
Pin
Function
Description
1
GND
Ground
2
RS-485-A
For PTZ camera control
3
RS-485-B
4
External alarm,
COM
Connect an external device such as a buzzer or siren between the COM and NO
pins. These pins function as a switch (normal open).
In normal operation, there is no connection between COM and NO (switch is open).
When an alarm is triggered, COM connects with NO (switch is closed).
Attention: Max. voltage and current are 24 VDC, 1 A.
5
External alarm,
NO
6
Alarm input
Alarm-in for push video. Connect an alarm sensor between pin 1 (GND) and
pin 6. When the sensor triggers an alarm, the DVR starts recording from the
camera connected to channel 1.
8.2 Configuration
Before configuring push video, make sure that:
The DVR system is set up as described in Hardware Setup and Preliminary Settings.
The DVR is connected to internet.
You have installed the EagleEyes app on your iPhone, iPad, or Android mobile devices.
For details, please refer to Mobile Surveillance via EagleEyes.
To configure push video:
1. Right-click to show the main menu and select ADVANCED CONFIG > NOTIFY.
2. Set GUARD to ON.
3. Configure your alarm sensor type (normal open or normal closed).
Careful! You have to select the opposite type for push video to work correctly.
If your alarm sensor is N.C. (normal closed, alarm goes off when the contact opens), then select ALARM N.O.
If your alarm sensor is N.O. (normal open, alarm goes off when the contact closes), then select ALARM N.C.
ADVANCED CONFIG
CAMERA
PUSH VIDEO
PUSH MESSAGE
MESSAGE MAIL
VIDEO MAIL
DETECTION
GUARD
ON
ALERT
CH01
ALARM OFF / INTERNAL ALARM

CH1
NETWORK
DISPLAY
RECORD
DEVICES
DCCS
IVS
NOTIFY
EXIT
4. Open EagleEyes and add this DVR to the EagleEyes address book.
Note: For more information on EagleEyes operation, please visit www.eagleeyescctv.com.

CCTVPROM17
V. 03 –05/05/2014 8 ©Velleman nv
5. Enable push video.
6. Trigger the input alarm.
7. Receive an event notification and see video.
9. Mobile Surveillance via EagleEyes
EagleEyes is a powerful mobile surveillance program developed by AV TECH Corporation.
Note: For more operations details about EagleEyes, visit http://www.eagleeyescctv.com.
For any comment or question about this program, contact Velleman. Visit www.velleman.eu for contact details.
9.1 Prerequisite
Before installing EagleEyes on your mobile phone for remote surveillance, make sure you have checked the following:
Your mobile platform is iPhone, iPad, BlackBerry, or Android.
You have subscribed to mobile internet services on your phone; the service is available for use on your phone.
Note: You may be charged for internet access via wireless or 3G networks. For the internet access rates, contact your
local network operator or service provider.
You have noted down the IP address, port number, user name, and password used to access your network camera via
internet.
9.2 Downloading EagleEyes
1. Connect to www.eagleeyescctv.com from your mobile device.
Note: Do not download EagleEyes from your computer.
2. Select Products > Software > Mobile app to access the EagleEyes introduction page.
3. Select your platform (iOS, BlackBerry, or Android) and download the program you need.
Note: This DVR is compatible only with iPhone, iPad, BlackBerry, and Android mobile devices.
4. Follow the on-screen instructions for downloading.
When the download is completed, EagleEyes is installed automatically on your mobile device.
Note: For more information about the configuration of this program, read the related instructions on the download page.
10. Push Video Configuration on Your Mobile Device
10.1 Prerequisite
Before setting up push video, make sure you have checked the following:
You have an iPhone, iPad, or Android mobile device with EagleEyes installed. For more details, see Mobile Surveillance
via EagleEyes.
An external alarm device is connected to the push video alarm-in on the rear panel. To record alarm occurrences, make
sure you also have a camera connected to CH1. Refer to Push Video Configuration for details on video channels and
alarm pins.
The event record function of your DVR is enabled.
The motion detection function of your DVR is enabled.
Your DVR is connected to internet. For details, refer to http://www.surveillance-download.com/user/CMS.pdf.

CCTVPROM17
V. 03 –05/05/2014 9 ©Velleman nv

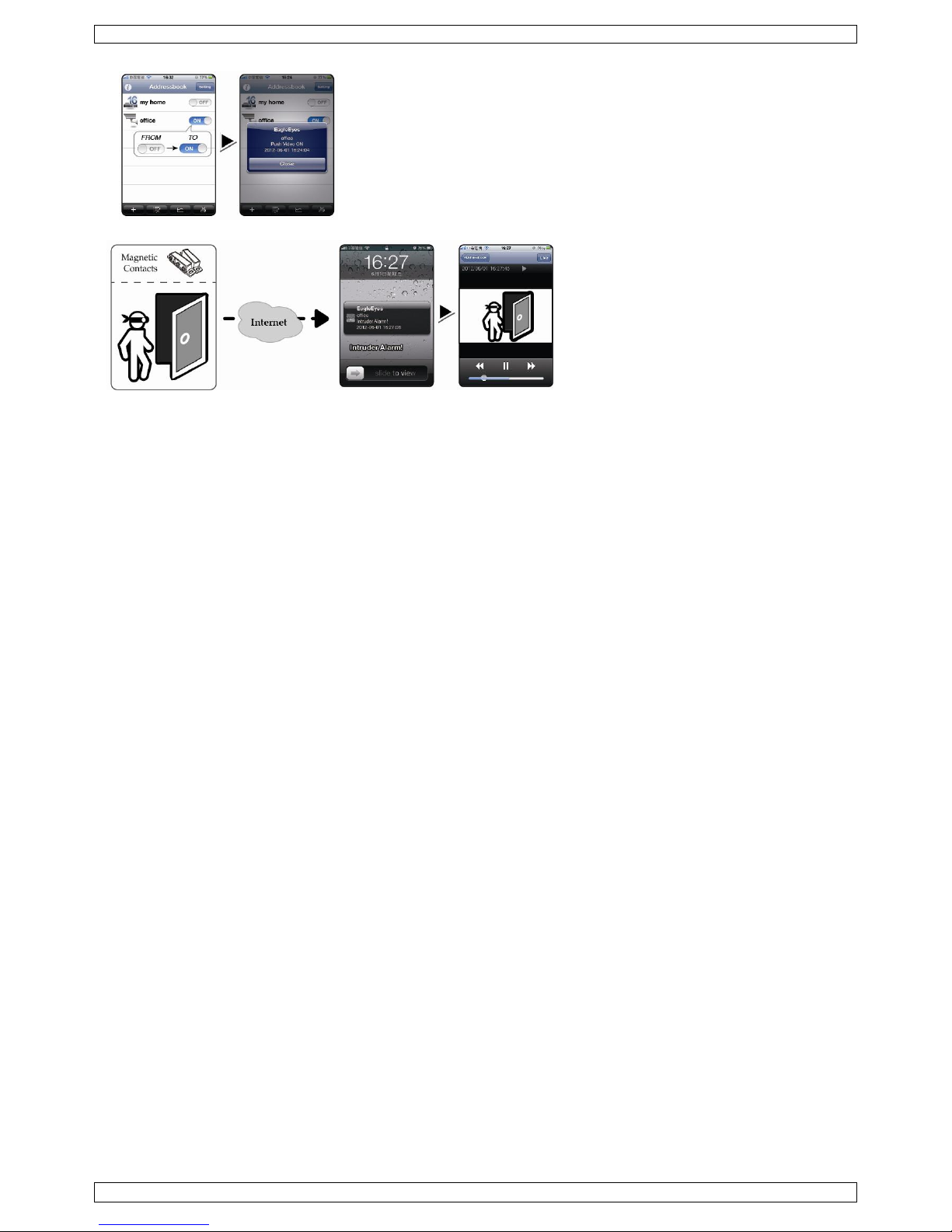

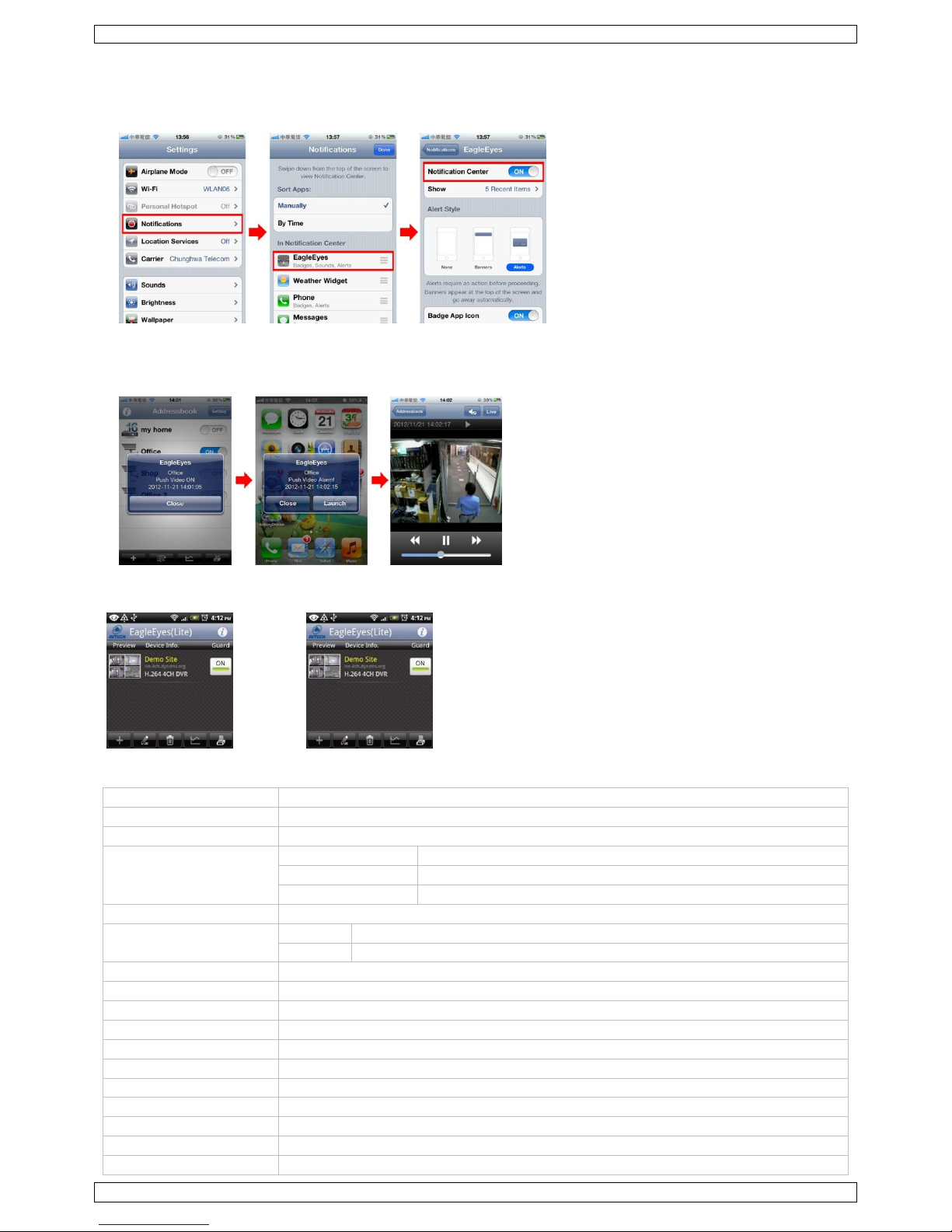

10.2 Enabling Push Video
From iPhone or iPad
1. In the iPhone/iPad main menu, select Settings > Notifications.
2. Select EagleEyes and make sure Notification Center is set to ON.
3. Open EagleEyes and switch the Push Video button to ON. You receive a message that push notification (push video) is
enabled.
4. Return to the main menu of your iPhone/iPad.
You receive event notifications when there is an alarm event. Select Launch to play the recorded clip immediately.
From Android Mobile Device
In the address book, switch Guard from OFF to ON.
11. Technical Specifications
video format
PAL
video compression
H.264
video input
8 channels, composite video signal 1 Vpp / 75 ohm BNC
video output
composite video signal
1 Vpp / 75 ohm BNC
VGA
max. 1600 x 1200 pixels
HDMI
max. 1600 x 1200 pixels
video loop out
–
maximum recording rate
(PAL)
frame
704 × 576 pixels @ 100 fps (PAL)
CIF
352 × 288 pixels @ 200 fps (PAL)
adjustable recording speed
–
image quality setting
best –high –normal –basic
hard disk storage
built-in SATA type, supports 1 x HDD, supported HDD capacity 2 TB (HDD not incl.)
recording mode
manual / timer / motion / network / alarm
refresh rate
200 IPS for PAL
multiplex operation
live display, record, playback, backup and network
audio I/O
4 x audio in, 1 x audio out (mono)
motion detection area
16 × 12 grids per channel
motion detection sensitivity
high, normal, low
pre-alarm recording
8 MB
backup device
USB 2.0 flash drive (for backup and firmware updates)

CCTVPROM17
V. 03 –05/05/2014 10 ©Velleman nv
Ethernet
10/100BASE-T, supports remote control and LiveView via Ethernet
network connection
supports TCP/IP, PPPoE, DHCP and DDNS function
mobile surveillance
EagleEyes software
smart
phones
push video
on iPad, iPod touch, iPhone, Android phone & tablet
remote login via all smart phone platforms (Apple, Android, BlackBerry, Nokia
Symbian and Windows Mobile)
computer
CMS (Central
Management System)
remote surveillance to monitor up to 10 different IP
addresses (Windows & Mac OS)
web browser
Internet Explorer, Firefox, Google Chrome and Safari via
Java, QuickTime or VLC plug-in
IR remote control
remote control DVR and PTZ (DVRRC4)
PTZ control
yes (via RS-485)
alarm I/O
1 input (for push video) / 1 output
digital zoom
2 x (live & playback)
key lock
yes
video loss detection
yes
camera title
up to 6 characters
video adjustments
hue / colour / contrast / brightness
date display format
YY/MM/DD, DD/MM/YY, MM/DD/YY, and off
power source
19 VDC
power consumption
< 42 W
daylight saving
yes
operating temperature
10–40 °C (50–104 °F)
system recovery
system auto recovery after power reconnected
dimensions
343 x 59 x 233 mm
IR bullet colour cameras
pick-up element
1/3" HR colour CCD image sensor
number of pixels
728 (H) x 488 (V) –PAL
resolution
540 TV lines
min. illumination
0.1 lux (F2.0); 0 lux (IR on)
IR LEDs
12
range (IR light)
15 m
S/N ratio
> 48 dB (AGC off)
water resistance
IP66
electronic shutter
1/50 to 1/100 000 s
lens
f3.6mm –f9.5mm
lens angle
86° –36°
white balance
automatic
AGC
yes
video output
1.0 Vpp composite, 75 ohm
power supply
12 VDC ± 10 %
current consumption
65 mA (IR off), 220 mA (IR on)
dimensions
Ø 97 x 60 mm
weight
320 g
Use this device with original accessories only. Velleman nv cannot be held responsible in the event of damage or
injury resulting from (incorrect) use of this device. For more info concerning this product and the latest version
of this manual, please visit our website www.velleman.eu. The information in this manual is subject to change
without prior notice.
All registered trademarks and trade names are properties of their respective owners and are used only for the clarification of
the compatibility of our products with the products of the different manufacturers. Windows, Windows Mobile are registered
trademarks of Microsoft Corporation in the United States and other countries. iPad, iPhone, iOS are trademarks of Apple Inc.,
registered in the U.S. and other countries. Android is a trademark of Google Inc. The Trademark BlackBerry® is owned by
Research In Motion Limited and is registered in the United States and may be pending or registered in other countries.
Velleman NV is not endorsed, sponsored, affiliated with or otherwise authorized by Research In Motion Limited. Symbian is a
registered trademark of Symbian Software Ltd, Symbian Ltd.
© COPYRIGHT NOTICE –The copyright to this manual is owned by Velleman nv. All worldwide rights reserved.
No part of this manual may be copied, reproduced, translated or reduced to any electronic medium or otherwise without the
prior written consent of the copyright holder.

CCTVPROM17
V. 03 –05/05/2014 11 ©Velleman nv

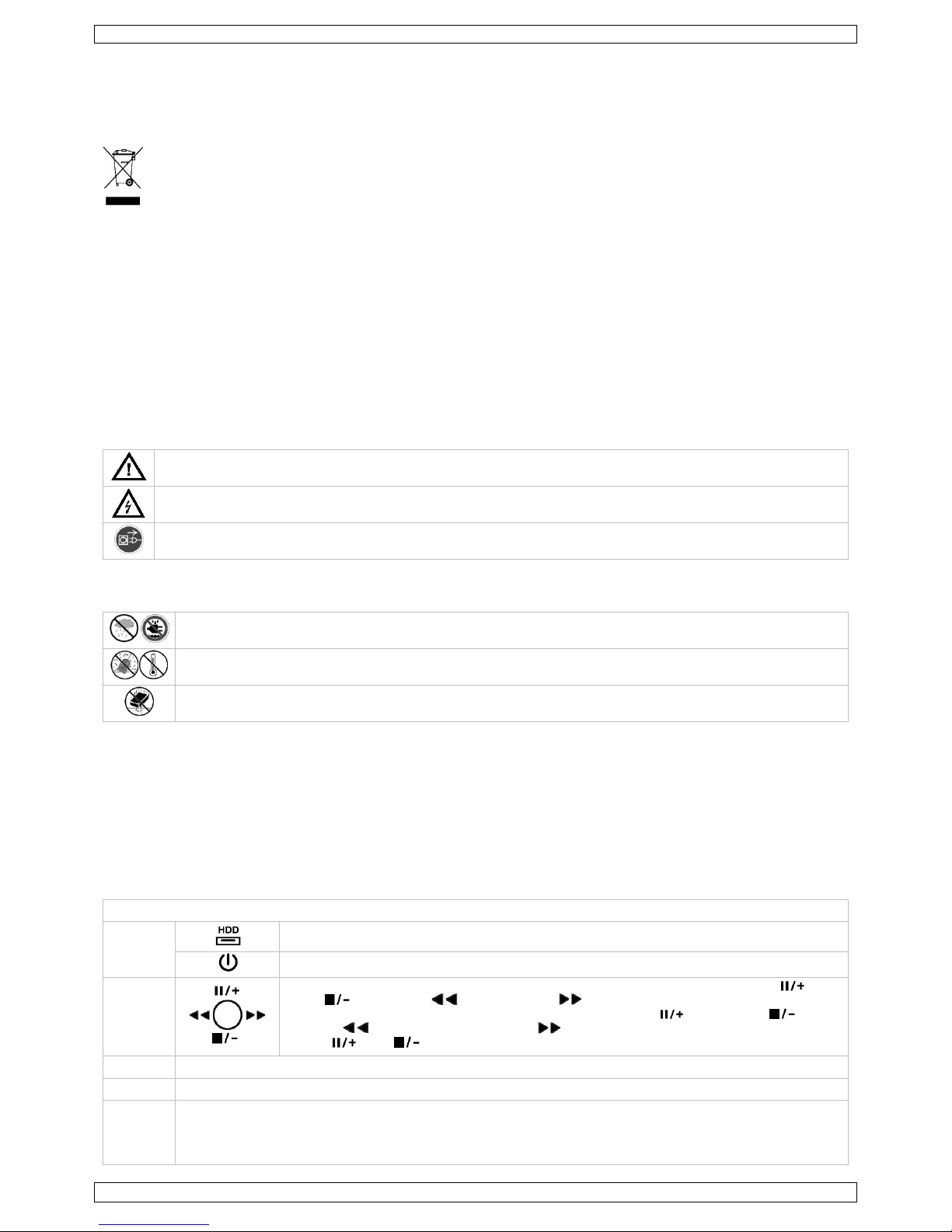

KORTE HANDLEIDING
1. Inleiding
Aan alle ingezetenen van de Europese Unie
Belangrijke milieu-informatie betreffende dit product
Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt weggeworpen, dit toestel
schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele batterijen) niet bij het gewone huishoudelijke
afval; het moet bij een gespecialiseerd bedrijf terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of
naar een lokaal recyclagepunt brengen. Respecteer de plaatselijke milieuwetgeving. Hebt u vragen, contacteer dan
de plaatselijke autoriteiten betreffende de verwijdering.
Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel beschadigd
tijdens het transport, installeer het dan niet en raadpleeg uw dealer.
Opmerkingen
Dit document is een beknopte installatiehandleiding. Raadpleeg de uitgebreide handleiding op de meegeleverde cd-rom
voor meer informatie.
De afbeeldingen van het product zijn enkel ter illustratie. We streven voortdurend naar verbetering van onze producten.
Daarom kan dit product uiterlijk verschillen van de afbeeldingen.
Inhoud
1 x DVR met ingebouwde SATA-aansluiting: DVR8H2
4 x kleurencamera met IR-leds en varifocallens: CAMCOLBUL30
4 x camerakabels van 20 m
1 x 19V-voedingsadapter
1 x high-efficiency DC-DC converter voor de DVR en
de camera's
harde schijf (ingebouwd): HD500GB/S
afstandsbediening: DVRRC4.
2. Veiligheidsinstructies
Houd dit toestel uit de buurt van kinderen en onbevoegden.
Elektrocutiegevaar bij het openen van het toestel. Raak geen kabels aan die onder stroom staan om dodelijke
elektrische schokken te vermijden. Laat het onderhoud van het toestel over aan een geschoolde vakman.
Trek de stekker uit het stopcontact voordat u het toestel reinigt of als u het niet gebruikt. Houd de voedingskabel
altijd vast bij de stekker en niet bij de kabel.
3. Algemene richtlijnen
Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan deze handleiding.
Gebruik het toestel enkel binnenshuis. Bescherm dit toestel tegen regen, vochtigheid en opspattende
vloeistoffen. Plaats nooit objecten gevuld met vloeistof op of naast het toestel.
Bescherm tegen stof en extreme temperaturen. Zorg dat de verluchtingsopeningen niet verstopt geraken.
Voorzie een ruimte van minstens 1" (± 2,5 cm) tussen het toestel en elk ander object.
Bescherm het toestel tegen schokken. Vermijd brute kracht tijdens de bediening.
Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.
Om veiligheidsredenen mag u geen wijzigingen aanbrengen aan het toestel. Schade door wijzigingen die de gebruiker
heeft aangebracht aan het toestel, valt niet onder de garantie.
Gebruik het toestel enkel waarvoor het gemaakt is. De garantie vervalt automatisch bij ongeoorloofd gebruik.
De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw dealer zal de
verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee houden.
Bewaar deze handleiding voor verdere raadpleging.
Installeer en gebruik deze camera NIET voor illegale praktijken en respecteer ieders privacy.
4. Omschrijving
Raadpleeg de afbeeldingen op pagina 2 van deze handleiding.
Voorpaneel
LED-
indicators
Harde schijf speelt bestanden af of neemt bestanden op.
DVR is ingeschakeld.
NAVIGATIE
Druk op één van de vier navigatietoetsen om de cursor te verplaatsen: naar boven ( ), naar
onder ( ), naar links ( ) of naar rechts ( ).
Druk op de knoppen om het bestand af te spelen/onderbreken ( ), te stoppen ( ), snel
achteruit ( ) of snel vooruit te spoelen ( ).
Druk op of op tijdens de configuratie om de instellingen in het menu te wijzigen.
MENU
Weergave hoofdmenu.
ENTER
De instelling bevestigen.
LIST
Selecteer QUICK SEARCH-zoekfunctie om snel volgens tijdstip te zoeken: RECORD / MOTION / ALARM / TIME, of
selecteer FULL om alle events weer te geven.
Selecteer QUICK SEARCH om snel naar datum te zoeken. Raadpleeg de uitgebreide handleiding voor meer
details.

CCTVPROM17
V. 03 –05/05/2014 12 ©Velleman nv
Voorpaneel
PLAY
Druk op PLAY om de opname af te spelen.
SLOW
Langzaam afspelen.
ZOOM
In live-weergave of afspeelmodus, druk op ZOOM om het beeld van het geselecteerde kanaal te vergroten.
SEQ
Druk op SEQ om alle kanalen achtereenvolgens op het volledige scherm weer te geven. Druk nogmaals om de
functie te verlaten.
Indrukken om de multikanaalmodus weer te geven.
1–8
Druk op een knop om het desbetreffende kanaal te selecteren.
AUDIO
= SLOW + ZOOM
Druk gelijktijdig op SLOW en ZOOM om de audiomodus te selecteren.
P.T.Z.
= SEQ. +
Druk gelijktijdig op SEQ en om over te schakelen in PTZ-modus of deze te verlaten.
USB-poort
(2x)
Sluit een USB-flashdrive aan op de linker USB-poort ( ) om een back-up te maken. Sluit een USB-muis aan
op de rechter USB-poort ( ).
Opmerking: Sluit nooit 2 USB-muizen of 2 USB-geheugensticks gelijktijdig aan.
Opmerking: Raadpleeg de bijlagen in de uitgebreide handleiding voor de lijst met compatibele USB-
geheugensticks.
Achterpaneel
VIDEO IN
8 video-ingangen om 8 externe videobronnen (bv. camera's) aan te sluiten
MONITOR
1 video-uitgang om de DVR op de hoofdmonitor aan te sluiten (composiet)
Opmerking: U kunt de MONITOR-, HDMI- en VGA-uitgangspoorten tegelijk gebruiken.
CALL
Aansluiting voor een monitor voor sequentiële weergave
AUDIO IN
4 audio-ingangskanalen, om 4 externe audiobronnen (bijv. camera met audio) aan te sluiten.
AUDIO OUT
1 audio-uitgang, om een audiotoestel (bijv. mono-luidspreker) aan te sluiten.
LAN-poort
Sluit de DVR via een netwerkkabel aan op een LAN-netwerk.
HDMI
Sluit aan op de HDMI-poort van een monitor met HDMI-ondersteuning.
Opmerking: U kunt de MONITOR-, HDMI- en VGA-uitgangspoorten tegelijk gebruiken.
VGA
Sluit aan op de VGA-poort van een monitor met HDMI-ondersteuning.
Opmerking: U kunt de MONITOR-, HDMI- en VGA-uitgangspoorten tegelijk gebruiken.
External I/O
Verbind externe toestellen (bijv. een sirene, of een alarmsensor) voor het versturen van alarmmeldingen
naar uw smartphone (push video). De push video-alarmingang komt overeen met video-ingang 1.
DC 19V
voedingsingang
voedingsschakelaar
5. De hardware installeren
Een monitor aansluiten
Sluit een compatibele monitor (niet meegeleverd) aan op de MONITOR-, HDMI- of VGA-uitgangspoort aan de achterkant van
de DVR.
Opmerking: U kunt de MONITOR-, HDMI- en VGA-uitgangspoorten gelijktijdig gebruiken.
De voeding aansluiten
1. Sluit de DC-stekker van de meegeleverde voedingsadapter aan op de 19 VDC-ingang aan de achterkant van de DVR.
Opgelet: Gebruik enkel de meegeleverde voedingsadapter.
2. Koppel de meegeleverde voedingskabel aan de adapter en koppel de adapter vervolgens aan het lichtnet. Schakel de DVR
nog niet in.
Een camera aansluiten
1. Er kunnen tot 8 compatibele camera's (niet meegelev.) aangesloten worden. Elke aangesloten camera heeft een eigen
voeding nodig.
2. Sluit de video-uitgang van de camera aan op een video-ingang aan de achterkant van de DVR. Het nummer naast de
aansluiting duidt op het kanaalnummer. Gebruik een stekker van het type BNC.
Audio aansluiten
1. De DVR ondersteunt vier audio-ingangen. Sluit de audio-uitgang van een audiobron aan op de audio-ingang van de DVR.
Zorg ervoor dat u het audiokanaal aansluit op het correcte videokanaal. Gebruik een stekker van het type BNC.
2. Er is ook een audio-uitgang. Indien nodig, sluit een audiotoestel (bijv. een luidspreker) aan op deze connector. Gebruik
een stekker van het type BNC.
Een lokaal netwerk (LAN) aansluiten
Sluit de DVR via een netwerkkabel aan op een LAN-netwerk. Gebruik hiervoor een stekker van het type 8P8C (RJ45). De
instellingen gebeuren via het OSD-instelmenu.
Een USB-muis aansluiten
Sluit een USB-muis aan op de rechter USB-poort ( ) aan de voorkant.

CCTVPROM17
V. 03 –05/05/2014 13 ©Velleman nv
6. Basisinstellingen
Schakel de aangesloten camera's in en zet de voedingsschakelaar aan de achterkant van de DVR op ON. Het opstarten duurt
ongeveer 15 à 30 seconden.
Menu
1. Druk op MENU en geef het wachtwoord in, om het menu te openen.
Opmerking: Het standaard wachtwoord is "0000" (4 x nul).
2. Klik met de rechtermuisknop in het scherm om het hoofdmenu weer te geven. Klik opnieuw met de rechtermuisknop om
het menu te sluiten.
QUICK START
GENERAL - TIME SETUP
DATE SETUP
DATE INFO - DAYLIGHT
SYSTEM
TOOLS - SYSTEM INFO
EVENT INFORMATION
QUICK SEARCH - EVENT SEARCH - HDD INFO - EVENT LOG
ADVANCED CONFIG
CAMERA –DETECTION –ALERT –NETWORK –SNTP –DISPLAY –RECORD –REMOTE
SCHEDULE SETTING
RECORD - DETECTION
Raadpleeg de uitgebreide handleiding voor meer details.
Datum en tijd instellen
Stel voor u de DVR gebruikt, de datum en tijd in.
Opmerking: Verander NOOIT de datum en tijd nadat u de opnamefunctie geactiveerd hebt. Anders raakt de volgorde van
de opgenomen gegevens dooreen en kunnen de opgenomen bestanden later niet worden teruggevonden. Verandert u de
datum of het uur onopzettelijk na het activeren van de opnamefunctie, wis dan alle gegevens van de harde schijf en herbegin
met de opname.
Opmerking: Laat de DVR bij het eerste gebruik minstens 48 uur ingeschakeld, nadat u de datum en het uur hebt ingesteld.
Zo wordt de DVR-tijdsinstelling niet gewist als de voeding wegvalt. Wanneer de tijdinstelling gewist wordt na het ontkoppelen
van de voeding (bijvoorbeeld door stroomuitval), dan kan de batterij leeg raken. In dit geval, vervang de interne batterij.
Voor meer informatie, raadpleeg de bijlagen in de uitgebreide handleiding.
1. Druk op MENU en geef het wachtwoord in, om het menu weer te geven.
2. Selecteer QUICK START.
3. Selecteer TIME SETUP met de navigatietoetsen. Selecteer TIME SETUP om de datum en het uur in te stellen.
Het wachtwoord instellen
1. Druk op MENU en geef het wachtwoord in, om het menu te openen.
2. Selecteer SYSTEM.
3. Ga naar TOOLS. Selecteer ADMIN PASSWORD (of OPERATOR PASSWORD) en druk op ENTER om het wachtwoord in te
stellen.
Opmerking: Een gewone gebruiker heeft geen toegang tot het hoofdmenu, enkel tot de menubalk (zie hieronder).
4. Scroll naar boven ( ) of naar beneden ( ) om de waarde van het eerste cijfer te selecteren en druk op ENTER om op
te slaan. Ga naar het volgende teken of gebruik de muis om de gewenste waarde te selecteren. Herhaal dit voor de vier
wachtwoordcijfers.
Opmerking: Het standaard wachtwoord is "0000" (4 x nul).
Opname-instellingen
1. Druk op MENU en geef het wachtwoord in, om het menu te openen.
2. Selecteer QUICK START.
3. Selecteer GENERAL met de navigatietoetsen.
4. Stel de beeldgrootte, de beeldkwaliteit en het aantal beelden per seconde voor de opname in.
Raadpleeg de uitgebreide handleiding op de meegeleverde cd-rom voor meer details.
Audioweergave
Druk gelijktijdig op SLOW en ZOOM om het gewenste audiokanaal te selecteren of gebruik de menubalk (zie onder). Het
geselecteerde audiokanaal wordt in de statusbalk weergegeven.
Meerdere gebruikers
1. U kunt als administrator ( ) of als gebruiker ( ) toegang tot de DVR hebben. De symbolen worden in de statusbalk
weergegeven.
2. Om tussen de gebruikers te schakelen, klik op het gebruikersymbool ( of ) om de huidige sessie te vergrendelen ( ).
3. Druk op ( ) en geef het wachtwoord van het gewenste profiel in.

CCTVPROM17
V. 03 –05/05/2014 14 ©Velleman nv
7. Bediening
Display
De volgende afbeelding geeft de lay-out van de display weer.
A
systeemdatum en -uur
B
algemene systeemstatus
C
beschikbare schijfruimte
D
kanaalstatus
live audio vanaf audiokanaal 1–4 (wit)
audio afspelen vanaf audiokanaal 1–4 (geel)
audiokanaal niet geselecteerd
timeropname actief
digitale zoom aan (geel) / uit
USB-muis aangesloten
LAN-aansluiting / internetaansluiting / geen netwerkaansluiting
USB-flashdrive aangesloten
harde schijf overschrijven (standaard)
toetsvergrendeling aan
PTZ-modus
sequentiemodus
beweging
opnamemodus
alarmmodus
administrator ingelogd
gebruiker ingelogd
Deze symbolen kunnen lichtjes van de weergegeven symbolen afwijken.
Snelmenubalk
Opmerking: Enkel beschikbaar wanneer de USB-muis aangesloten is.
Beweeg de muispointer naar links in het scherm om het snelmenu te openen en de volgende functies weer te geven:
Het kanaalpaneel openen
Het afspeelpaneel openen
zoomfunctie (selecteer eerst het gewenste kanaal)
audiokanaal
PTZ-besturing en PTZ-bedieningen (indien van toepassing).
Opname
1. Controleer of de camera('s) correct aangesloten is (zijn) en, of er zich een harde schijf in het toestel bevindt.
2. Wanneer de automatische opname- en de prealarmfunctie ingeschakeld zijn, begint de DVR met de opname.
oHet opnamesymbool ( ) wordt standaard weergegeven.
oBij een bewegingsdetectie of alarm (functie is ingeschakeld) wordt het alarmsymbool ( ) of ( ) weergegeven.
oIs de timer-opname ingeschakeld, dan wordt het symbool ( ) weergegeven.
oDe modus "harde schijf overschrijven" is standaard ingeschakeld en ( ) wordt op het beeldscherm weergegeven.
Afspelen
Zorg ervoor dat het controlepaneel niet vergrendeld is. Druk op PLAY in het controlepaneel of gebruik de snelmenubalk om
het afspeelpaneel te openen:
A
statusbalk
B
bedieningen
C
zoekfunctie
D
informatiebalk
E
sluiten
Opmerking: Een bestand moet minstens 8192 frames bevatten om correct afgespeeld te kunnen worden. Is dit niet het
geval, dan stopt het afspelen. Wanneer de opnamesnelheid ingesteld is op bijv. 30 seconden, dan moet de opnameduur
minstens 273 seconden zijn (8192 beelden/30 IPS) om het bestand correct af te spelen.
Verhoog of verlaag de afspeelsnelheid met de snel vooruit ( ) en snel achteruit ( )-knoppen. 1x klikken: 4x snelheid;
2x klikken: 8x snelheid, enz. De maximumsnelheid is 32x.
Klik op om het afspelen te onderbreken.
Druk op om naar de live-weergave terug te keren.

CCTVPROM17
V. 03 –05/05/2014 15 ©Velleman nv
Klik eenmaal op SLOW om de afspeelsnelheid naar 1/4 te verlagen, en klik tweemaal om de afspeelsnelheid naar 1/8 te
verlagen.
Zoekfunctie
Er zijn vier zoekfuncties beschikbaar: volgens opname, beweging, alarm of tijdstip.
1. Om een event te zoeken, druk op LIST aan de voorkant (zorg ervoor dat het afspeelpaneel niet vergrendeld is). U krijgt
een lijst met alle opnametypes (ALARM, MANUAL, MOTION, SYSTEM en FULL LIST).
2. Selecteer de gewenste lijst en opname.
3. Druk op ENTER om het bestand af te spelen.
Opmerking: De opnamebestanden kunnen ook via Video Viewer opgezocht worden.
8. Push video-configuratie
8.1 Pinaansluiting
Deze DVR kan meldingen sturen naar uw mobiele toestel (bijv. iPhone, iPad en Android), wanneer een alarm geactiveerd
wordt (push video).
Om het alarm te activeren, kunt u de camera op ingangskanaal 1 met een externe alarmsensor (bijv. een magnetisch
contact) gebruiken via het externe I/O-aansluitblok aan de achterkant van de DVR.
Raadpleeg de onderstaande tabel voor de pinaansluitingen van het externe I/O-aansluitblok.
Pin
Functie
Omschrijving
1
GND
Aarding
2
RS-485-A
Voor PTZ-camerabediening
3
RS-485-B
4
Extern alarm,
COM
Sluit een extern toestel aan (bijv. een zoemer of sirene) tussen de COM- en NO-
pinnen. Deze pinnen functioneren als een schakelaar (normaal open).
Bij een normale werking is er geen verbinding tussen COM en NO (schakelaar is
open). Wanneer een alarm geactiveerd wordt, dan maakt COM verbinding met NO
(schakelaar is gesloten).
Aandacht: Max. spanning en stroom bedragen 24 VDC, 1 A.
5
Extern alarm,
NO
6
Alarmingang
Push video-alarmingang. Sluit een alarmsensor aan tussen pin 1 (GND) en
pin 6. Wanneer de sensor een alarm activeert, dan zal de DVR beginnen opnemen
vanaf de camera die met kanaal 1 verbonden is.
8.2 Configuratie
Voor u push video programmeert, zorg ervoor dat:
het DVR-systeem ingeschakeld is, zoals beschreven in De hardware installeren en Basisinstellingen.
de DVR aangesloten is op het internet.
u de EagleEyes-app op uw iPhone, iPad of Android-smartphone heeft geïnstalleerd.
Voor meer details, zie Mobiele bewaking via EagleEyes.
Om push video te configureren:
1. Klik met de rechtermuisknop om het hoofdmenu weer te geven en kies ADVANCED CONFIG > NOTIFY.
2. Stel GUARD in op ON.
3. Configureer de alarmsensor (normaal open of normaal gesloten).
Opgelet! Selecteer het omgekeerde type zodat de push video-functie correct functioneert.
Is de alarmsensor N.C. (normaal gesloten, het alarm gaat af wanneer het contact wordt geopend), selecteer dan
ALARM N.O.
Is de alarmsensor N.O. (normaal open, het alarm gaat af wanneer het contact wordt gesloten), selecteer dan
ALARM N.C.
ADVANCED CONFIG
CAMERA
PUSH VIDEO
PUSH MESSAGE
MESSAGE MAIL
VIDEO MAIL
DETECTION
GUARD
ON
ALERT
CH01
ALARM OFF / INTERNAL ALARM

CH1
NETWORK
DISPLAY
RECORD
DEVICES
DCCS
IVS
NOTIFY
EXIT
4. Open EagleEyes, en voeg deze DVR toe aan het EagleEyes-adresboek.
Opmerking: Ga naar www.eagleeyescctv.com voor meer informatie over EagleEyes.

CCTVPROM17
V. 03 –05/05/2014 16 ©Velleman nv
5. Schakel de push video-functie in.
6. Trigger het alarm.
7. U ontvangt een alarmmelding en bekijkt de video op uw mobiele toestel.
9. Mobiele bewaking via EagleEyes
EagleEyes is een krachtige bewakingssoftware ontworpen door AV TECH Corporation.
Opmerking: Ga naar http://www.eagleeyescctv.com voor meer informatie over EagleEyes.
Contacteer Velleman indien u vragen hebt over EagleEyes. Voor contactgegevens, ga naar www.velleman.eu.
9.1 Richtlijnen vooraf
Voordat u EagleEyes voor bewaking op afstand installeert op uw mobiele telefoon, zorg ervoor dat u het volgende hebt
gecontroleerd:
Uw mobiele platform is iPhone, iPad, BlackBerry of Android.
Mobiele internetdiensten zijn ingeschreven en beschikbaar om te gebruiken op uw mobiele telefoon.
Opmerking: De kosten voor internettoegang via draadloze of 3G-netwerken kunnen mogelijk in rekening worden
gebracht. Voor details over de toegangstarieven tot het internet, neem contact op met uw lokale netwerk- of
serviceprovider.
U hebt het IP-adres, poortnummer, gebruikersnaam en wachtwoord genoteerd om toegang te krijgen tot uw DVR- of
netwerkcamera via het internet.
9.2 EagleEyes downloaden
1. Ga met uw mobiele telefoon naar www.eagleeyescctv.com en log in.
Opmerking: Download EagleEyes niet vanaf uw computer.
2. Selecteer Products > Software > Mobile app om toegang te krijgen tot de startpagina van EagleEyes.
3. Selecteer uw platform (iOS, BlackBerry, of Android) en download het gewenste programma.
Opmerking: Deze DVR is enkel compatibel met iPhone, iPad, BlackBerry en Android-mobiele toestellen.
4. Volg de aanwijzingen op het scherm voor het downloaden.
Na het downloaden wordt EagleEyes automatisch geïnstalleerd op uw mobiele toestel.
Opmerking: Voor meer informatie over de configuratie van dit programma, lees de instructies op de downloadpagina.
10. Push video-configuratie op uw mobiele telefoon
10.1 Richtlijnen vooraf
Let op het volgende voor de instelling van de push video-functie:
U hebt de EagleEyes-app op uw iPhone, iPad of Android-smartphone geïnstalleerd. Voor meer details, zie Mobiele
bewaking via EagleEyes.
Een extern alarmtoestel is aangesloten op de push video-alarmingang aan de achterkant. Sluit een camera aan op CH1 om
alarmevents op te slaan. Zie Push video-configuratie voor meer details over videokanalen en alarmpinnen.
De opnamefunctie van uw DVR is ingeschakeld.
De bewegingsdetectie op uw DVR is ingeschakeld.
Uw DVR is met het internet verbonden. Voor meer details, zie http://www.surveillance-download.com/user/CMS.pdf.

CCTVPROM17
V. 03 –05/05/2014 17 ©Velleman nv
10.2 De push video-functie inschakelen
Vanaf iPhone of iPad
1. Selecteer Settings > Notifications in het hoofdmenu van de iPhone/iPad.
2. Kies EagleEyes en stel Notification Center in op ON.
3. Open EagleEyes en zet de Push Video knop op ON. U ontvangt een bericht dat push-bericht (push video) ingeschakeld is.
4. Keer terug naar het hoofdmenu van de iPhone/iPad. U ontvangt een melding wanneer er zich een alarm voordoet.
Selecteer Launch om de opgenomen video onmiddellijk af te spelen.
Vanaf een Android-mobiel toestel
In het adresboek, stel Guard van OFF in op ON.
11. Technische specificaties
videoformaat
PAL
formaat videocompressie
H.264
video-ingang
8 kanalen, composiet videosignaal 1 Vpp / 75 ohm BNC
video-uitgang
composiet videosignaal
1 Vpp / 75 ohm BNC
VGA
max. 1600 x 1200 pixels
HDMI
max. 1600 x 1200 pixels
'loop' video-uitgang
–
max. opnamefrequentie (PAL)
frame
704 × 576 pixels @ 100 IPS (PAL)
CIF
352 × 288 pixels @ 200 IPS (PAL)
instelbare opnamesnelheid
–
regeling beeldkwaliteit
best –high –normal –basic
opslag op harde schijf
SATA-type (ingebouwd): ondersteunt 1 x HDD, capaciteit van HDD is meer dan 2 TB (harde
schijf niet meegelev.)
opnamemodus
manueel / timer / beweging / netwerk / alarm
beeldfrequentie
200 beelden per seconde (PAL)
multiplex-werking
live-weergave, opname, afspelen, back-up en netwerk
audio I/O
4 audio-ingangen, 1 audio-uitgang (mono)
zone voor bewegingsdetectie
rooster 16 x 12 per kanaal
gevoeligheid
bewegingsdetectie
hoog, normaal, laag
pre-alarmopname
8 MB

CCTVPROM17
V. 03 –05/05/2014 18 ©Velleman nv
back-uptoestel
USB 2.0 flash drive (voor back-up en updates van firmware)
Ethernet
10/100BASE-T, ondersteunt bediening op afstand en LiveView via Ethernet
netwerkaansluiting
ondersteunt TCP/IP, PPPoE, DHCP en DDNS
mobiele bewaking
EagleEyes-software
smartphones
push video
op iPad, iPod touch, iPhone, Android-telefoon en tablet-pc
beheer op afstand vanaf alle smartphoneplatforms (Apple, Android, BlackBerry,
Nokia Symbian en Windows Mobile)
computer
CMS (Central
Management System)
monitoring op afstand tot 10 IP-adressen (Windows &
Mac OS)
webbrowser
Internet Explorer, Firefox, Google Chrome en Safari via
Java, QuickTime of VLC plug-in
IR-afstandsbediening
bediening op afstand van de DVR en PTZ-functies (DVRRC4)
PTZ-besturing
ja (via RS-485)
alarm I/O
1 ingang (voor push video) / 1 uitgang
digitale zoom
2x (live-weergave & afspelen)
toetsvergrendeling
ja
detectie beeldverlies
ja
cameranaam
tot 6 tekens
videoregelingen
tint / kleur / contrast / helderheid
formaat tijdsweergave
JJ/MM/DD, DD/MM/JJ, MM/DD/JJ en geen
voeding
19 VDC
verbruik
< 42 W
zomertijd (DST)
ja
werktemperatuur
10–40 °C (50–104 °F)
systeemherstel
automatisch systeemherstel na stroomonderbreking
afmetingen
343 x 59 x 233 mm
Cilindrische IR-kleurencamera's
opneemelement
1/3" HR kleuren-CCD
aantal pixels
728 (H) x 488 (V) –PAL
resolutie
540 tv-lijnen
min. verlichting
0,1 lux (F2.0); 0 lux (IR aan)
IR-leds
12
bereik (IR-led)
15 m
S/R-verhouding
> 48 dB (AGC uit)
waterbestendigheid
IP66
elektronische sluiter
1/50 tot 1/100 000 s
lens
f3.6mm –f9.5mm
lenshoek
86° –36°
witbalans
automatisch
AGC
ja
video-uitgang
1,0 Vpp composiet, 75 ohm
voeding
12 VDC ± 10 %
stroomverbruik
65 mA (IR uit), 220 mA (IR aan)
afmetingen
Ø 97 x 60 mm
gewicht
320 g
Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of kwetsuren
bij (verkeerd) gebruik van dit toestel. Voor meer informatie over dit product en de laatste versie van deze
handleiding, zie www.velleman.eu. De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder
voorafgaande kennisgeving.
Alle geregistreerde handelsmerken en handelsnamen zijn eigendom van hun respectieve bezitters, en zijn enkel gebruikt als
voorbeeld van de compatibiliteit tussen onze producten en de producten van de verschillende fabrikanten. Windows, Windows
Mobile zijn geregistreerde handelsmerken van Microsoft Corporation in de Verenigde Staten en andere landen. iPad, iPhone,
iOS zijn handelsmerken van Apple Inc., geregistreerd in de VS en andere landen. Android is een handelsmerk van Google Inc.
Het handelsmerk BlackBerry® is eigendom van Research In Motion Limited en is geregistreerd in de Verenigde Staten. In
andere landen kan dit een geregistreerd handelsmerk zijn of is de aanvraag mogelijk in behandeling. Velleman NV is niet
verwant, gesponsord, goedgekeurd of op een andere manier geassocieerd door/met Research In Motion Limited. Symbian is
een geregistreerd handelsmerk van Symbian Software Ltd, Symbian Ltd.
© AUTEURSRECHT –Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten
voorbehouden. Het is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te
bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de rechthebbende.

CCTVPROM17
V. 03 –05/05/2014 19 ©Velleman nv
GUIDE D'INSTALLATION RAPIDE
1. Introduction
Aux résidents de l'Union européenne
Informations environnementales importantes concernant ce produit
Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie peut polluer
l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles éventuelles) parmi les déchets
municipaux non sujets au tri sélectif ; une déchèterie traitera l’appareil en question. Renvoyer cet appareil à votre
fournisseur ou à un service de recyclage local. Il convient de respecter la réglementation locale relative à la protection
de l’environnement. En cas de questions, contacter les autorités locales pour élimination.
Nous vous remercions de votre achat ! Lire attentivement le présent mode d'emploi avant la mise en service de l’appareil. Si
l’appareil a été endommagé pendant le transport, ne pas l’installer et consulter votre revendeur.
Remarques
Ce document est un guide d'installation rapide. Pour plus d'informations, consulter le mode d'emploi détaillé sur le
cédérom inclus.
Les images sont à titre indicatif seulement. Dans le souci d'une amélioration constante de nos produits, il est possible que
les images diffèrent légèrement du produit actuel.
Contenu
1 x DVR avec connexion SATA intégrée : DVR8H2
4 x caméra couleur avec LEDs IR et objectif varifocal : CAMCOLBUL30
4 x câble de caméra de 20 m
1 x adaptateur secteur de 19 V
1 x convertisseur CC-CC haute performance
pour le DVR et les caméras
disque dur (intégré) : HD500GB/S
télécommande : DVRRC4.
2. Consignes de sécurité
Garder l'appareil hors de la portée des enfants et des personnes non autorisées.
Risque d’électrocution lors de l’ouverture du boîtier. Toucher un câble sous tension peut causer des électrochocs
mortels. Confier la réparation de l'appareil à du personnel qualifié.
Toujours débrancher l’appareil s’il n’est pas utilisé et avant le nettoyage ou l'entretien. Tirer sur la fiche pour
débrancher l'appareil ; non pas sur le câble.
3. Directives générales
Se référer à la garantie de service et de qualité Velleman® en fin du mode d'emploi.
Utiliser cet appareil uniquement à l'intérieur. Protéger cet appareil de la pluie, de l’humidité et des
projections d’eau. Ne jamais placer d’objet contenant un liquide sur ou près de l’appareil.
Protéger contre la poussière et les températures extrêmes. Veiller à ce que les fentes de ventilation ne soient
pas bloquées. Laisser une distance minimale de 2,5 cm entre l’appareil et tout autre objet.
Protéger l’appareil des chocs. Traiter l'appareil avec circonspection pendant l’opération.
Se familiariser avec le fonctionnement de l’appareil avant de l’utiliser.
Toute modification est interdite pour des raisons de sécurité. Les dommages occasionnés par des modifications par le client
ne tombent pas sous la garantie.
N’utiliser l'appareil qu’à sa fonction prévue. Un usage impropre annule d'office la garantie.
La garantie ne s’applique pas aux dommages survenus en négligeant certaines directives de ce mode d'emploi et votre
revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
Garder ce mode d'emploi pour toute référence ultérieure.
Installer et utiliser la caméra en respectant la législation et la vie privée des tiers.
4. Description
Se référer aux illustrations en page 2 de ce mode d'emploi.
Partie frontale
Indicateurs
LED
Lecture du disque dur ou enregistrement.
Le DVR est allumé.
NAVIGATION
Appuyer sur une des 4 boutons de navigation pour déplacer le curseur vers le haut ( ),
vers le bas ( ), vers la gauche ( ), ou vers la droite ( ).
Appuyer sur les boutons pour lire/interrompre ( ), arrêter ( ), reculer rapidement
( ) ou avancer rapidement ( ).
Appuyer sur ou sur pour modifier le réglage dans le menu.
MENU
Appuyer pour accéder au menu principal.
ENTER
Appuyer pour confirmer le réglage.
LIST
Appuyer pour rechercher rapidement les fichiers enregistrés dans les listes d'événement : RECORD / MOTION /
ALARM / TIME, ou sélectionner FULL pour afficher tous les enregistrements.
Sélectionner QUICK SEARCH pour effectuer une recherche selon l'heure. Pour plus d'informations, consulter le
mode d'emploi détaillé sur le cédérom inclus.

CCTVPROM17
V. 03 –05/05/2014 20 ©Velleman nv
Partie frontale
PLAY
Appuyer pour lire la vidéo enregistrée.
SLOW
Lecture ralentie du fichier enregistré.
ZOOM
Appuyer sur ZOOM pour agrandir l'image du canal sélectionné.
SEQ
Appuyer sur SEQ pour un affichage séquentiel en plein écran de tous les écrans. Appuyer de nouveau pour
quitter la fonction.
Appuyer pour afficher le mode multicanaux.
1–8
Appuyer sur un bouton pour sélectionner le canal correspondant.
AUDIO
= SLOW + ZOOM
Enfoncer simultanément les boutons SLOW et ZOOM pour sélectionner le canal audio.
P.T.Z.
= SEQ. +
Enfoncer SEQ et simultanément pour accéder ou quitter le mode de pilotage PTZ.
port USB
(2x)
Connecter une clé USB au port gauche pour faire une sauvegarde ( ) ; connecter une souris USB au port
droit ( ).
Remarque : Ne jamais connecter simultanément deux souris USB ou deux clés USB.
Remarque : Consulter les appendices dans le mode d'emploi détaillé pour une liste de toutes les clés USB
compatibles.
Panneau arrière
VIDEO IN
8 entrées vidéo pour connecter 8 sources vidéo externes (p. ex. des caméras)
MONITEUR
1 sortie vidéo pour connecter le DVR au moniteur principal (composite)
Remarque : Il est possible d'utiliser les ports de sortie MONITOR, HDMI, et VGA simultanément.
CALL
connexion pour un affichage séquentiel
AUDIO IN
4 canaux d'entrée audio pour connecter 4 sources audio externes (p. ex. caméras avec audio)
AUDIO OUT
1 sortie audio pour connecter un appareil audio (p. ex. un haut-parleur mono)
port LAN
Connecter le DVR au réseau LAN avec un câble de réseau.
HDMI
Connecter au port HDMI d'un moniteur supportant HDMI.
Remarque : Il est possible d'utiliser les ports de sortie MONITOR, HDMI, et VGA simultanément.
VGA
Connecter au port VGA d'un moniteur supportant HDMI.
Remarque : Il est possible d'utiliser les ports de sortie MONITOR, HDMI, et VGA simultanément.
External I/O
Connecter des dispositifs d'alarme (p.ex. une sirène, ou un capteur d'alarme) pour recevoir des notifications
d'alarme sur votre smartphone (push video). L'entrée d'alarme push video correspond à l'entrée vidéo 1.
DC 19V
entrée d'alimentation
interrupteur d’alimentation
5. Installer le matériel
Connecter un moniteur
Connecter un moniteur approprié (non incl.) au port de sortie MONITOR, HDMI ou VGA de la partie arrière du DVR.
Remarque : Il est possible d'utiliser les ports de sortie MONITOR, HDMI et VGA simultanément.
Connecter l'alimentation
1. Enficher le connecteur CC de l'adaptateur réseau (incl.) dans l'entrée d'alimentation (19 VCC) de la partie arrière du DVR.
Attention : N'utiliser que l'adaptateur inclus.
2. Utiliser le câble d'alimentation (incl.) pour brancher l'appareil sur une prise électrique appropriée. Ne pas encore allumer le
DVR.
Connecter une caméra
1. Il est possible de connecter jusqu'à 8 caméras (non incl.) appropriées. Chaque caméra nécessite sa propre source
d'alimentation.
2. Connecter la sortie vidéo de la caméra à l'entrée vidéo de la partie arrière du DVR. Le chiffre à côté des connecteurs
d'entrée est le numéro du canal. Le connecteur est du type BNC.
Connecter audio
1. Le DVR intègre 4 entrées audio. Connecter la sortie audio d'une source audio à l'entrée audio du DVR. Veiller à connecter
le canal audio au canal vidéo correspondant. Le connecteur est du type BNC.
2. L'enregistreur est également équipé d'un connecteur de sortie audio. Si nécessaire, connecter un appareil audio (p.ex.
haut-parleur) à ce connecteur. Le connecteur est du type BNC.
Connecter un réseau local (Local Area Network, LAN)
Connecter l'enregistreur DVR au réseau LAN avec un câble de réseau. Type de connecteur est 8P8C (RJ45). Configurer
l'enregistreur depuis le menu à l'écran (OSD).
Connecter une souris USB
Connecter une souris USB au port USB droit ( ) de la partie frontale.
