Quick installation guide
1. Introduction
To all residents of the European Union
Important environmental information about this product
This symbol on the device or the package indicates that disposal of the device after its lifecycle could
harm the environment. Do not dispose of the unit (or batteries) as unsorted municipal waste; it should
be taken to a specialized company for recycling. This device should be returned to your distributor or
to a local recycling service. Respect the local environmental rules.
If in doubt, contact your local waste disposal authorities.
Thank you for choosing Velleman! Please read the manual thoroughly before bringing this device into service. If
the device was damaged in transit, do not install or use it and contact your dealer. Damage caused by
disregard of certain guidelines in this manual is not covered by the warranty and the dealer will not accept
responsibility for any ensuing defects or problems.
NOTICE:
This document is a Quick installation guide. For more details, refer to the full user manual which can be
found on the included CD-ROM.
Package content:
•1 x DVR with built-in SATA connection (DVR4L5)
•4 x IR colour cameras (CAMCOLBUL5H4)
•4 x 20m camera cables
•1 x high-efficiency DC-DC converter for DVR and 4 cameras
•1x power adaptor 100-240VAC 50/60Hz to 19VDC 2.21A + power cable
•1x mounting bracket for HDD + screws
•1x CD-ROM containing the full user manual (DVR4L5)
Optional (not incl.):
•hard disk: HD500GB/S, HD750GB/S
•DC-DC converter for 4-channel DVRs: DVR4/DC
•connection cable for DVR4/DC and cameras - 20m: DVR4/CAB
2. Safety Instructions
Keep the device away from children and unauthorised users.
Risk of electroshock when opening the cover. Touching live wires can cause life-threatening
electroshocks.
Always disconnect mains power when the device is not in use or when servicing or maintenance
activities are performed. Handle the power cord by the plug only.
3. General Guidelines
Refer to the Velleman® Service and Quality Warranty on the last pages of this manual.
Indoor use only
Keep this device away form rain, moisture, splashing and dripping liquids. Never put object
filled with liquid on top.
Keep this device away from dust.
Keep this device away from extreme heat. Make sure the ventilation openings are clear at all
times. For sufficient air circulation, leave at least 1” (±2.5 cm) in front of the openings.
Protect this device from shocks and abuse. Avoid brute force when operating the device.
•Familiarise yourself with the functions of the device before actually using it.
•All modifications of the device are forbidden for safety reasons.
•Only use the device for its intended purpose. Using the device in an unauthorised way will void the warranty.
•Damage caused by disregard of certain guidelines in this manual is not covered by the warranty and the
dealer will not accept responsibility for any ensuing defects or problems.
•Do not use this product to violate privacy laws or perform other illegal activities.

CCTVPROM6 Rev. 01
04/02/2010 ©Velleman nv
5
4. Features
DVR4L5
•GUI (Graphical User Interface) display and USB mouse control
•Gmail integration supports notification through Google mail server and any other mail support
•local and remote control completely independent
•H.264 video compression technology
ohighly improves video quality for live viewing and recording
orecording file size is minimized for longest recording time
olower bit rate required for fastest network transfer
•multiplex: allows live display, recording, playback, and backup at the same time
•VGA interface built-in with output resolution up to 1600 x 1200
•backup function: supports USB 2.0 flash drive backup
•remote surveillance on mobile phone via 3G/GPRS or on PC through internet connection
•intelligent motion trigger recording
oadvanced motion detection
oscheduled motion detection recording (with 1 adjustable parameter)
oquick search function (time/motion/alarm)
oonly the channel with an event will be recorded to effectively save a significant amount of hard
disc space
•multi-language OSD: English, French, Dutch, German, Portuguese, Spanish, Czech, Hungarian, Greek, Italian,
Arabic, Polish, Vietnamese and Chinese
•A/V support: supports 4 audio inputs and 1 audio output for sound recording
•full user manual: English, French, German, Spanish
•supports SATA HDD
•PTZ control: supports PELCO-D protocol
•alarm I/O: 4 inputs, 1 output
•supports daylight-saving function
•supports manual / timer / motion / network recording functions
•system auto recovery after power reconnected
•hard disks in option: 500GB (HD500GB/S) or 750GB (HD750GB/S) (not included)
•supports TCP/IP, PPPoE, DHCP and DDNS network connection
•optional monitor (not incl.): MONSCA4, MONSCA5
CAMCOLBUL5H4
•Weatherproof
•with B/W night vision (IR LEDs)
•automatic triggering of IR function in case of insufficient ambient light (-> switch to B/W view)
•automatic deactivation of IR function in case of normal ambient light
5. Overview

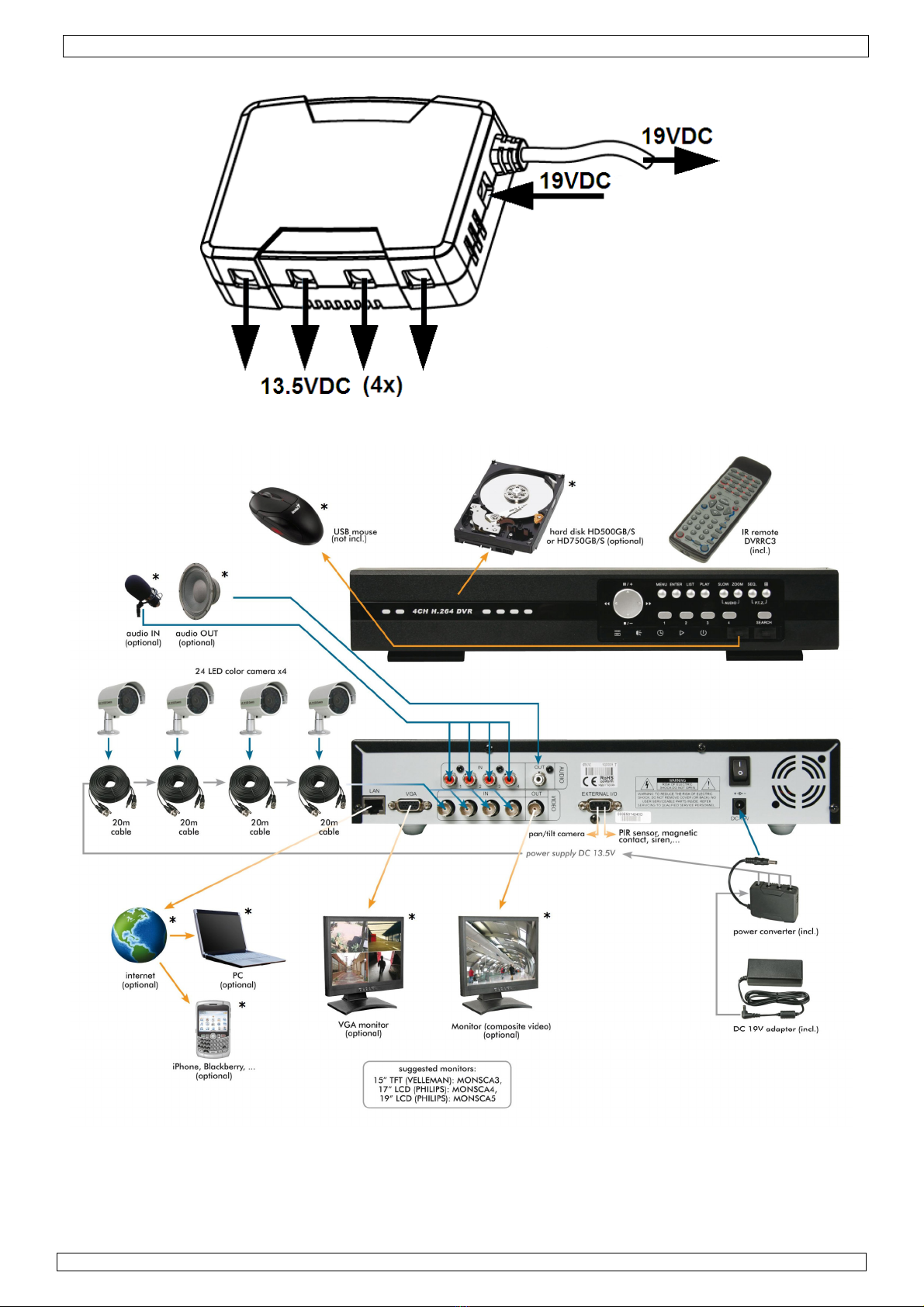

Refer to the illustrations on page 2of this manual.
Front panel
LED
indications
HDD reading or recording activities on the hard disk
ALARM an alarm was triggered
TIMER timed recording is enabled
PLAY the DVR is in playing mode
POWER DVR power is on
NAVIGATE
Press one of the four positions on the navigate button to move the cursor up
(), down ( ), left ( ) or right ( ).
In play-back mode, press the buttons to play/pause ( ), stop ( ), fast
rewind ( ) or fast forward ( ) the play-back file.
In setting mode, press the up ( ) or down ( ) button to change the
setting in the menu.
MENU Press to enter the main menu.
ENTER Press to confirm settings
LIST List the information of the recorded files.
QUICK SEARCH / RECORD / MOTION / ALARM / TIMER / FULL LIST
PLAY Press to play the recorded video.
SLOW In playback mode, press to play the recorded file slowly.
ZOOM In live or playback mode, press to enlarge the image of the selected channel.

CCTVPROM6 Rev. 01
04/02/2010 ©Velleman nv
6
SEQ Press to show all screens sequentially in full screen mode. Press again to quit.
4CH: Press to show the 4 channel display mode.
1 ~4 Press a button to select the corresponding channel.
SEARCH Enter time search mode. Set time range and press START to see all recordings within the time
range.
POWER Press and holt to switch off the DVR.
AUDIO = SLOW + ZOOM
Press SLOW and ZOOM simultaneous to select live or play-back sounds.
P.T.Z. = SLOW +
Press SLOW and simultaneous to enter or exit PTZ control mode.
USB port
(2x)
Connect a USB flash drive for video backup to one USB port; connect a USB mouse to the other.
Note: do not connect two USB flash drives or USB mice at the same time.
rear panel
LAN port Connect the DVR to a local network by plugging a network cable into this port.
VGA connector for video monitor
AUDIO IN 4 audio input channels to connect four external audio sources e.g. from cameras with audio.
AUDIO OUT 1 audio output to connect to an audio device, e.g. a speaker (mono).
VIDEO IN 4 video input channels to connect 4 external video sources e.g. cameras.
VIDEO OUT 1 video output channel to connect the DVR to the main monitor.
MONITOR connect a CRT monitor to this output
EXTERNAL I/O use a 9 pin DSUB connector to connect external signals e.g. alarm, PTZ, ...
power switch
19V DC Power supply input.
6. Hardware setup
Installing the Hard Disk Drive (HDD)
Refer to the illustrations on page 2of this manual.
•Obtain a suitable HDD (not included), type SATA (Serial Advanced Technology Attachment). The HDD must
be formatted.
•Make sure to unplug the device from the mains before servicing and do not touch any electronic circuitry to
avoid electrostatic discharge.
•Unscrew the 6 screws (1 on either side and 4 on the back) that hold the cover in place.
•Lift the cover (back first).
•Screw the mounting brackets on the HDD (screws included).
Note: the PCB must be facing upwards when mounting the HDD into the DVR.
•Connect the SATA data cable and power supply to the HDD.
•Screw the HDD on the bottom of the DVR housing PCB facing upwards using the included screws.
•Close the cover (front first) and secure it with the 6 screws.
Connecting a video monitor
•Obtain a suitable monitor (not included) and connect it to the BNC or VGA video output port on the back of
the DVR.
Connecting the power supply
•Plug the DC output connector of the included power adaptor into the 19VDC power input at the back of the
DVR.
WARNING: only use the included adaptor.
•Plug the included power cable into the adaptor input connector and plug the other end into the mains. Do not
switch the DVR on yet.
Connecting a camera
•Obtain up to four suitable cameras. Each camera needs its own power supply.
•Connect the video output of the camera to either video input at the back of the DVR. The number next to the
input connectors represents the channel number. Connector type is BNC.
Connecting audio
•The DVR supports four audio inputs. Connect the audio output of an audio source to an audio input of the
DVR. Make sure to connect the audio channel to the corresponding video channel. Connector type is BNC.
•There is also an audio output connector. Connect an audio device e.g. a speaker to this connector when
desired. Connector type is BNC.

CCTVPROM6 Rev. 01
04/02/2010 ©Velleman nv
7
Connecting Local Area Network (LAN)
•Connect the DVR to a local network by plugging a network cable into the LAN port at the back of the DVR.
Connector type is 8P8C (RJ45). Setup is done through the OSD.
7. Preliminary settings
•Make sure the connected cameras are on and set the power switch at the rear of the device to the on-
position. It takes about 15 to 30 seconds to start up.
Menu overview
•Press the MENU button and enter the password to go into the menu list.
Note: default admin password is “0000” (4 times zero).
For more details, refer to the full user manual.
Setting date and time
•Before using the DVR the time and date should be set to get a valid time stamp.
•Press the MENU button and enter the admin password to go into the menu list.
•Select the QUICK START menu item.
•Use the NAVIGATION button to move to the TIME SETUP menu item. Select it to set date and time.
Note: once recording started, do not change date or time as this will make it very difficult to find back
the recorded files.
Note: when using the DVR for the first time and the correct time is set, leave it on for at least 48
hours.
Password setting
•Press the MENU button and enter the password to go into the menu list.
•Select the SYSTEM menu item.
•Go to TOOLS, select ADMIN PASSWORD (or OPERATOR PASSWORD) and press the ENTER button to set the
password.
Note: an operator can not access the main menu, only the quick menu bar (see below).
•Press the cursor up ( ) or down ( ) button to select the value of the first number and press enter to
save and go to the next character, or use the mouse to select the desired value. Repeat this for all four
password numbers.
Note: default admin password is “0000” (4 times zero).
Record settings
•Press the MENU button and enter the password to go into the menu list.
•Select the QUICK START menu item.
•Select the GENERAL menu item using the NAVIGATION button.
•Set the image size, image quality and images per second for recording.
•Refer to the full user manual on the included CD-ROM for more details.
Audio playback
•Press the SLOW and ZOOM button simultaneously to select the desired audio channel or use the quick menu
bar (see below). The current audio channel is indicated in the status bar.
8. Operation
Display

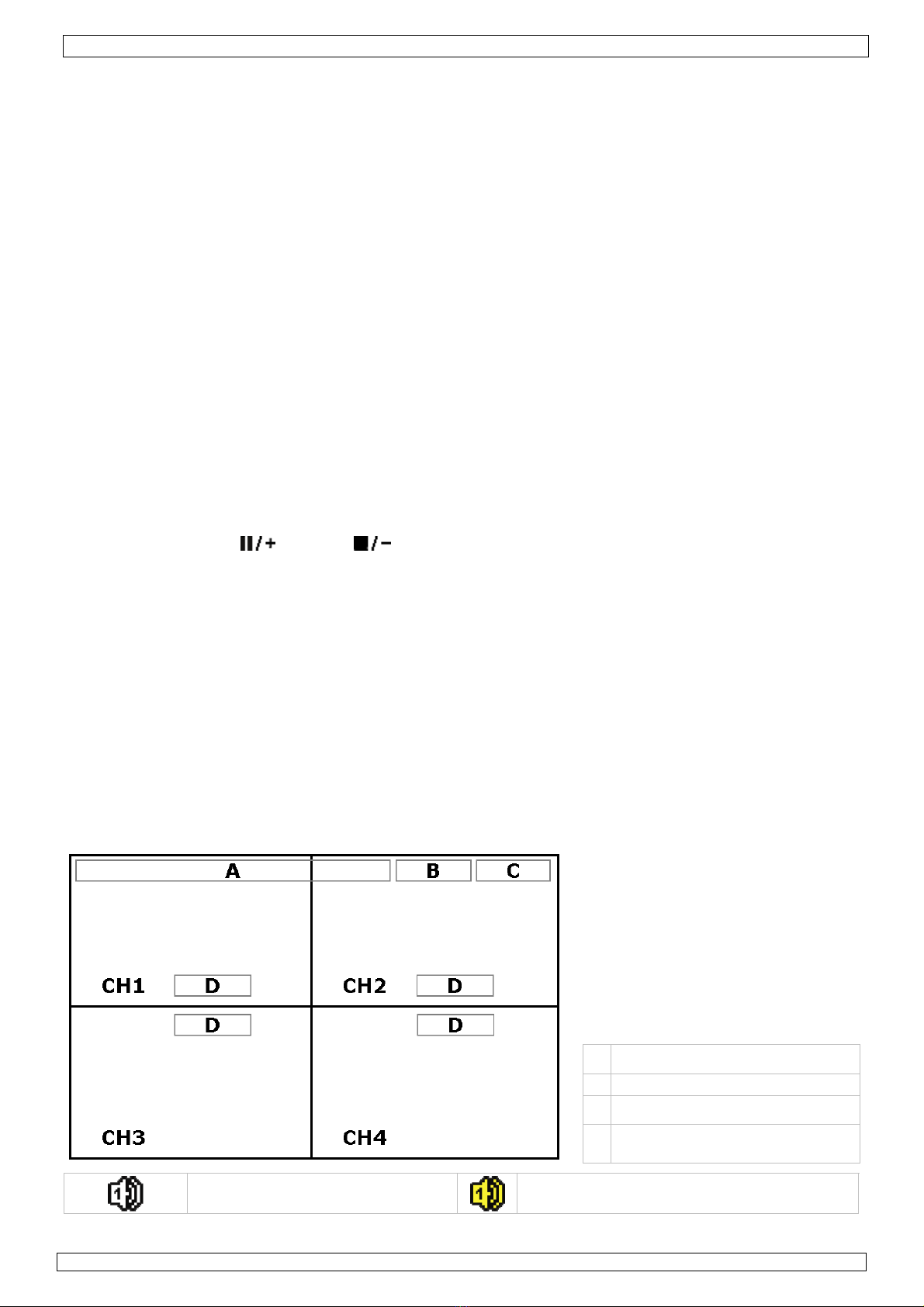

The following image shows the screen layout.
A system date and time
B general system status
C available HDD capacity
D channel status

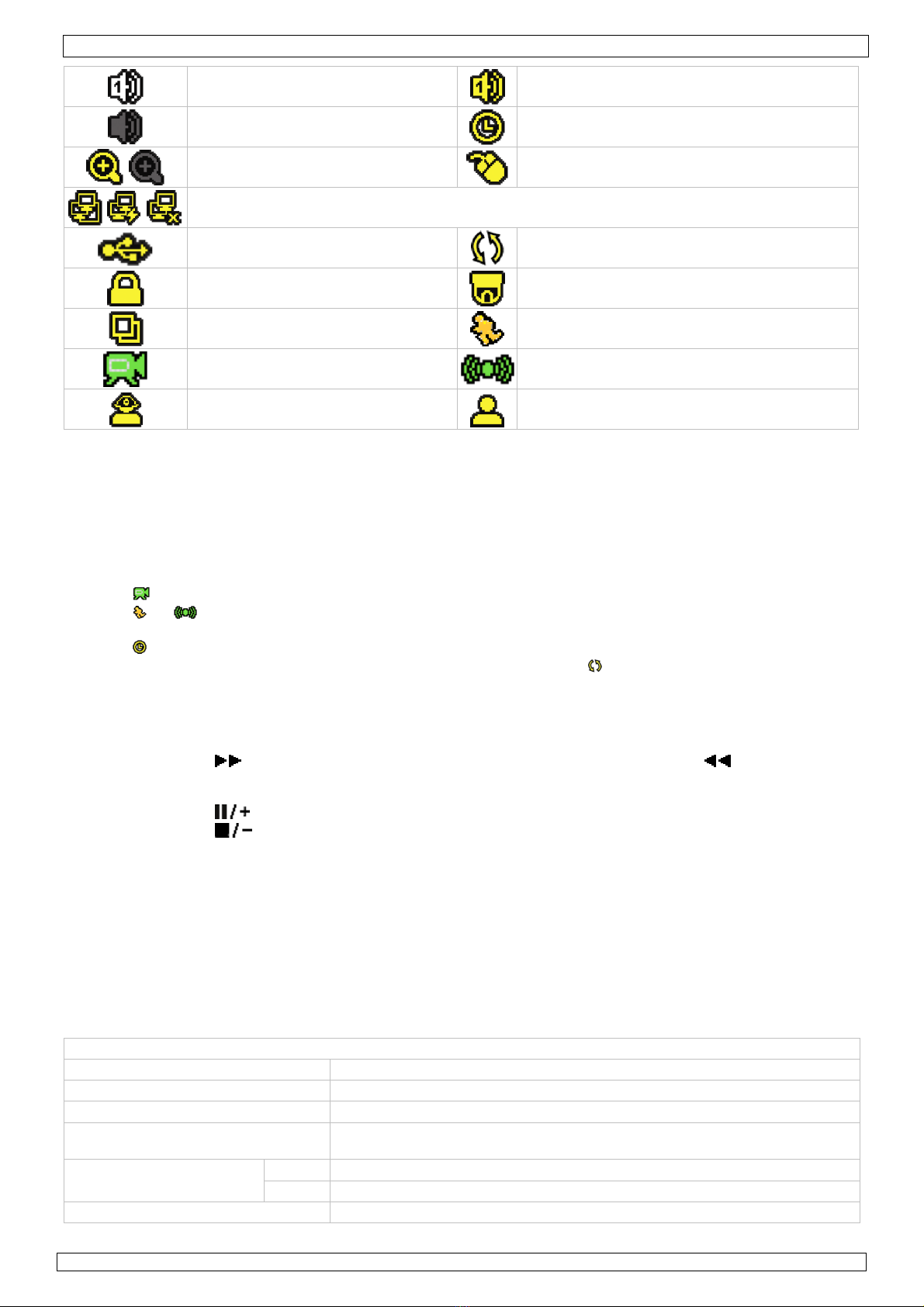

live audio channel 1 .. 4 enabled playback audio channel 1 .. 4 enabled (yellow)

CCTVPROM6 Rev. 01
04/02/2010 ©Velleman nv
8
audio channel disabled timer recording
digital zoom on (yellow) / off USB mouse connected
LAN connected / Internet connected / no network connection
USB flash drive connected Hard disk overwrite (default)
key lock on PTZ mode
sequence mode motion mode
recording mode alarm mode
administrator logged on operator logged on
Note that actual screen icons might differ slightly from the ones shown above.
Quick menu bar
Note: only available when USB mouse is connected.
•Move the pointer towards the left of the monitor to open the quick menu bar.
Recording
•Check whether the camera(s) is (are) properly connected and a HDD is present inside the device.
•When the auto-recording and pre-alarm functions are enabled, the device will start recording images.
•Default the recording icon ( ) is shown.
•In case the motion or alarm detection is activated and a motion or alarm is detected, the motion ( ) resp.
alarm ( ) icon is shown.
•When timed recording is enabled, the timed recording icon ( ) is showed and the timed recording LED is on.
•Default, the device is in HDD overwrite mode and the icon ( ) is shown.
Play-back
•Make sure the control panel is not locked and press the PLAY button on the control panel or use the quick
menu bar to open the playback control panel.
Note: play-back needs at least 8192 recorded images to work properly (e.g. with IPS=30, the recording must
be at least 273 seconds long).
•The fast forward ( ) and fast rewind ( ) buttons will increase resp. decrease the play-back speed.
Repeatedly pressing the button will increase/decrease speed to 4x, 8x 16x or 32x (max.).
•Press the pause button ( ) to temporary suspend video play-back.
•Press the stop button ( ) to return to live monitoring.
•Press the SLOW button once to set play-back speed to 1/4th and twice for 1/8th.
Search
•There are four ways to search recorded files: by record list, motion list, alarm list or by timer list.
•To search an event, press the LIST button on the front panel (make sure the control panel is not locked). An
overview of the recorded file types (ALARM, MANUAL, MOTION, SYSTEM and FULL LIST) is shown.
•Select the desired list and recording from the list.
•Press ENTER to start play-back.
Note: the recorded files can also be searched via the included Video Viewer software.
9. Technical specifications
DVR4L5
video system PAL
video compression H.264 (CIF)
video input 4 channels, composite video signal 1Vpp / 75 ohms BNC
video output composite video signal 1Vpp / 75 ohms BNC
VGA – max. 1600 x 1200 pixels
maximum recording rate
(PAL)
frame 704 x 576 pixels with 25 IPS (PAL)
CIF 352 x 288 pixels with 100 IPS (PAL)
image quality setting best - high - normal - basic
hard disk storage built-in SATA type, support 1x HDD, support HDD capacity over 1TB (HDD
not incl)
recording mode manual / timer / motion / network / alarm controlled

CCTVPROM6 Rev. 01
04/02/2010 ©Velleman nv
9
refresh rate 100 IPS for PAL
audio I/O 4x audio in, 1x audio out (mono)
motion detection area 16 x 12 grids per channel
motion detection sensitivity 4 adjustable parameters for accurate detection
pre-alarm recording 8MB
backup device USB 2.0 flash drive (for backup and firmware updates)
web transmitting / compression format H.264
Ethernet 10/100 Base-T, supports network control and LiveView via Ethernet
web interface supports licensed “video viewer” software / Internet Explorer or Mozilla Firefox
web browser / Quick Time player
network connection supports TCP/IP, PPPoE, DHCP and DDNS function
digital zoom 2x (live & playback)
key lock yes
video loss detection yes
camera title up to 6 characters
video adjustments hue / colour / contrast / brightness
date display format YY/MM/DD, DD/MM/YY, MM/DD/YY, and off
power source 19VDC
power consumption < 42W
operating temperature 10°C ~ 40°C (50°F ~ 104°F)
system recovery system auto recovery after power reconnected
dimensions 343 x 223 x 59mm
CAMCOLBUL5H4
pick-up element 1/3" HR colour CCD image sensor
number of pixels 753(H) x 582(V) - PAL -
Resolution 520 TV lines
min. Illumination 0.6 Lux (F2.0) ; 0 Lux (15m IR on)
S/N ratio > 48dB (AGC off)
electronic shutter 1/50 to 1/100000 sec.
gamma correction 0.45
white balance automatic
AGC yes
standard board lens f3.6mm / F2.0
lens angle 92.6°
video output 1.0Vpp composite, 75 ohm
power supply DC 12V ± 10% (regulated)
current consumption 70mA (IR off), 330mA (IR on)
water-resistance IP67
IR LEDs 24
range (IR light) > 15m
Dimensions 103 x 63 x 55mm
Weight 380g (including bracket)
operating temperature 0°C - 45°C
Use this device with original accessories only. Velleman nv cannot be held responsible in the event
of damage or injury resulted from (incorrect) use of this device.
For more info concerning this product and the latest version of this user manual, please visit our
website www.velleman.eu.
The information in this manual is subject to change without prior notice.
© COPYRIGHT NOTICE
The copyright to this manual is owned by Velleman nv. All worldwide rights reserved.
No part of this manual or may be copied, reproduced, translated or reduced to any electronic medium or
otherwise without the prior written consent of the copyright holder.

CCTVPROM6 Rev. 01
04/02/2010 ©Velleman nv
10
Beknopte installatiehandleiding
1. Inleiding
Aan alle ingezetenen van de Europese Unie
Belangrijke milieu-informatie betreffende dit product
Dit symbool op het toestel of de verpakking geeft aan dat, als het na zijn levenscyclus wordt
weggeworpen, dit toestel schade kan toebrengen aan het milieu. Gooi dit toestel (en eventuele
batterijen) niet bij het gewone huishoudelijke afval; het moet bij een gespecialiseerd bedrijf
terechtkomen voor recyclage. U moet dit toestel naar uw verdeler of naar een lokaal recyclagepunt
brengen. Respecteer de plaatselijke milieuwetgeving.
Hebt u vragen, contacteer dan de plaatselijke autoriteiten betreffende de verwijdering.
Dank u voor uw aankoop! Lees deze handleiding grondig voor u het toestel in gebruik neemt. Werd het toestel
beschadigd tijdens het transport, installeer het dan niet en raadpleeg uw dealer.
OPMERKING:
Dit document is een beknopte installatiehandleiding. Raadpleeg de volledige handleiding op de cd-rom voor
meer informatie (enkel beschikbaar in het Engels, Frans, Duits en Spaans).
Inhoud:
•1 x DVR met ingebouwde SATA-aansluiting (DVR4L5)
•4 x kleurencamera's met infrarood (CAMCOLBUL5H4)
•4 x camerakabels van 20m
•1 x high-efficiency DC-DC converter voor de DVR en de 4 camera's
•1x voedingsadapter 100-240 VAC~50/60 Hz naar 19 VDC 2,21 A + voedingskabel
•1x montagebeugel voor harde schijf + schroeven
•1x cd-rom met volledige handleiding (DVR4L5)
Optioneel (niet meegelev.):
•harde schijf: HD500GB/S, HD750GB/S
•DC-DC converter voor 4-kanaals DVR's: DVR4/DC
•aansluitkabel voor DVR4/DC en camera's - 20m: DVR4/CAB
2. Veiligheidsinstructies
Houd buiten het bereik van kinderen en onbevoegden.
Elektrocutiegevaar bij het openen van het toestel. Raak geen kabels aan die onder stroom staan
om dodelijke elektroshocks te vermijden.
Trek de stekker uit het stopcontact (trek niet aan de kabel!) voordat u het toestel reinigt en als u
het niet gebruikt.
3. Algemene richtlijnen
Raadpleeg de Velleman® service- en kwaliteitsgarantie achteraan de handleiding.
Enkel voor gebruik binnenshuis.
Bescherm dit toestel tegen regen, vochtigheid en opspattende vloeistoffen. Plaats geen object
gevuld met vloeistof op het toestel.
Bescherm tegen stof.
Bescherm tegen extreme hitte. Zorg dat de verluchtingsopeningen niet verstopt geraken.
Voorzie een ruimte van minstens 2,5 cm tussen het toestel en elk ander object.
Bescherm tegen schokken. Vermijd brute kracht tijdens de bediening.
•Leer eerst de functies van het toestel kennen voor u het gaat gebruiken.
•Om veiligheidsredenen mag u geen wijzigingen aanbrengen.
•Gebruik het toestel enkel waarvoor het gemaakt is. Bij onoordeelkundig gebruik vervalt de garantie.
•De garantie geldt niet voor schade door het negeren van bepaalde richtlijnen in deze handleiding en uw
dealer zal de verantwoordelijkheid afwijzen voor defecten of problemen die hier rechtstreeks verband mee
houden.
•Leef bij gebruik van dit toestel de wetgeving betreffende de privacy na.

CCTVPROM6 Rev. 01
04/02/2010 ©Velleman nv
11
4. Eigenschappen
DVR4L5
•GUI-display (Graphical User Interface) en bediening via USB-muis
•berichtgeving via Google mailserver zoals Gmail of andere mailservice
•afzonderlijke lokale en afstandsbediening
•videocompressie H.264
overbeterde videokwaliteit voor monitoring en opnames
olangere opnameduur dankzij een verminderde bestandgrootte
osnellere transfer via netwerk met lagere bitsnelheid
•multiplexing: simultane liveweergave, opname, playback en back-up
•ingebouwde VGA-interface met een uitgangsresolutie tot 1600 x 1200
•back-upfunctie: ondersteunt back-up via USB 2.0 flash drive
•monitoring op afstand vanaf mobiele telefoon via 3G/GPRS of vanaf uw pc via een internetaansluiting
•opname door bewegingswaarneming
ogeavanceerde opname door bewegingswaarneming
oopname door bewegingswaarneming met geprogrammeerde starttijd (1 instelbare parameter)
osnelzoekfunctie (tijdstip/bewegingswaarneming/alarm)
ode opname start enkel op het kanaal met de gebeurtenis om het geheugen op de harde schijf
op de meest doeltreffende manier te benutten
•meertalige OSD: Engels, Frans, Nederlands, Duits, Portugees, Spaans, Tsjechisch, Hongaars, Grieks,
Italiaans, Arabisch, Pools, Vietnamees en Chinees
•audio/video: opname met geluid langs 4 audio-ingangen en 1 audio-uitgang
•uitgebreide handleiding: Engels, Frans, Duits, Spaans
•ondersteunt SATA harde schijven
•PTZ-besturing: ondersteunt PELCO-D protocol
•alarmin-/uitgang: 4 ingangen/1 uitgang
•overschakeling naar zomer- of wintertijd
•opnamemodi: manueel / timer / beweging / via netwerk
•automatisch herstel van het systeem nadat de voeding opnieuw is aangesloten
•harde schijven in optie: 500 GB (HD500GB/S) of 750 GB (HD750GB/S) (niet meegeleverd)
•ondersteunt TCP/IP, PPPoE, DHCP en DDNS netwerkaansluiting
•optionele monitor (niet meegelev.): MONSCA4, MONSCA5
CAMCOLBUL5H4
•weerbestendig
•met Z/W nachtzicht (IR LEDs)
•IR verlichting automatisch ON bij onvoldoende omgevingslicht (-> overschakelen op Z/W beeld)
•IR verlichting automatisch OFF bij voldoende omgevingslicht
5. Omschrijving
Raadpleeg de figuren op pagina 2 van deze handleiding.
Frontpaneel
Leds
HDD De harde schijf leest of neemt data op.
ALARM Het alarm werd ingeschakeld.
TIMER De geprogrammeerde opnamefunctie is ingeschakeld.
PLAY De DVR speelt de opname af.
POWER De DVR is ingeschakeld.
NAVIGATIE
Druk op een van de toetsen om de cursor te verplaatsen: omhoog ( ),
omlaag ( ), links ( ) of rechts ( ).
Druk tijdens het afspelen op om het bestand af te spelen/te pauzeren, op
om het bestand te stoppen, op om het bestand terug te spoelen of
op om het bestand verder te spoelen.
Druk tijdens het instellen op of om de instellingen te wijzigen.
MENU Druk op MENU om het menu weer te geven.
ENTER Druk op ENTER om te bevestigen.
LIST Lijst van de opnamebestanden.
QUICK SEARCH / RECORD / MOTION / ALARM / TIMER / FULL LIST
PLAY Druk op PLAY om de opname af te spelen.
SLOW Druk op SLOW om het afgespeelde bestand traag af te spelen.
ZOOM Druk op ZOOM om het beeld in het geselecteerde kanaal te vergroten.

CCTVPROM6 Rev. 01
04/02/2010 ©Velleman nv
12
SEQ Druk op SEQ om alle kanalen achtereenvolgens op het volledige scherm weer te geven. Druk
opnieuw om de functie te verlaten.
Druk op om de 4-kanaals display weer te geven.
1 ~ 4 Druk op een cijfertoets om het desbetreffende kanaal te selecteren.
SEARCH Druk op SEARCH om de zoekfunctie in te schakelen. Geef de tijdruimte in en druk op START om
alle opnames in die tijdruimte weer te geven.
POWER Houd POWER ingedrukt om de DVR uit te schakelen.
AUDIO = SLOW + ZOOM
Druk gelijktijdig op SLOW en ZOOM om de geluidsopties te selecteren.
P.T.Z. = SLOW +
Druk gelijktijdig op SLOW en om de PTZ-functie in of uit te schakelen.
USB-poort
(2x)
Sluit een USB flashdrive aan op een USB-poort voor back-upopnames. Sluit een USB-muis aan
op de andere USB-poort.
Opmerking: Sluit geen twee flashdrives of muizen aan op de USB-poorten.
Achterpaneel
LAN-poort Aansluiting voor een LAN-netwerk.
VGA Aansluiting voor videomonitor*
AUDIO IN 4 audio-ingangen voor 4 externe audiobronnen, bv. camera met audio.
AUDIO OUT 1 audio-uitgang naar een audiotoestel, bv. luidspreker (mono).
VIDEO IN 4 video-ingangen voor 4 externe videobronnen, bv. camera’s.
VIDEO OUT 1 video-uitgang naar de hoofdmonitor.
MONITOR Sluit uw CRT-monitor aan via deze aansluiting*
EXTERNAL
I/O
Sluit een extern signaal aan, zoals een alarm of PTZ-camera, via een 9-pin DSUB-stekker.
Voedingsschakelaar.
DC 19V Voedingsingang.
6. Installatie van de hardware
Installatie van de harde schijf (HDD)
Raadpleeg de figuren op pagina 2van deze handleiding.
•Deze DVR is geschikt voor gebruik met een compatibele HDD (niet meegeleverd), type SATA (Serial
Advanced Technology Attachment). Formatteer eerst de HDD schijf indien nodig.
•Ontkoppel eerst de DVR van het lichtnet. Raak het elektronische circuit niet aan om elektrocutie te vermijden.
•Draai de 6 schroeven los (1 aan elke zijde en 4 achteraan).
•Open de DVR.
•Bevestig de montagebeugels op de HDD met de meegeleverde schoreven.
Opmerking: Installeer de HDD met de printplaat naar boven gericht in de DVR.
•Sluit de SATA datakabel en de voedingskabel aan de HDD.
•Schroef de HDD onderaan de DVR vast met de meegeleverde schroeven.
•Sluit de DVR en draai de 6 schroeven vast.
Aansluiting van een videomonitor
•Sluit een compatibele monitor (niet meegeleverd) aan de BNC of VGA video-uitgang achteraan uw DVR.
Aansluiting van de voedingsadapter
•Steek de DC-stekker van de adapter in de 19 VDC-ingang achteraan de DVR.
WAARSCHUWING: Gebruik enkel de meegeleverde voedingsadapter.
•Koppel de voedingskabel aan de adapter en koppel de adapter vervolgens aan het lichtnet. Schakel de DVR
nog niet in.
Aansluiting van een camera
•Deze DVR is geschikt voor gebruik met 4 compatibele camera’s. Elke aangesloten camera heeft een eigen
voeding nodig.
•Sluit de video-uitgang van de camera aan de BNC video-ingang achteraan de DVR. Het nummer naast de
aansluiting duidt op het kanaalnummer.
Audioaansluiting
•De DVR heeft vier audio-ingangen. Sluit de audio-uitgang van de audiobron aan de audio-ingang van de
DVR. Zorg ervoor dat u het audiokanaal aansluit op het correcte videokanaal. Gebruik hiervoor een stekker
van het type BNC.
•De DVR heeft ook een BNC audio-uitgang naar een extern audiotoestel, bv. een luidspreker.

CCTVPROM6 Rev. 01
04/02/2010 ©Velleman nv
13
Aansluiting aan een LAN-netwerk
•Sluit de DVR via een netwerkkabel aan een LAN-netwerk. Gebruik hiervoor een stekker van het type 8P8C
(RJ45). De instellingen gebeuren via het instelmenu.
7. Basisinstellingen
•Schakel de DVR en de aangesloten camera’s in. De opstarttijd duurt 10 à 15 seconden.
Menuoverzicht
•Druk op MENU en geef het paswoord in om het menu weer te geven.
Opmerking: Het standaard paswoord is 0000 (4x nul).
Raadpleeg de uitgebreide handleiding voor meer details.
Instellen van het uur en de datum
•Stel voor het eerste gebruik de datum en het uur in.
•Druk op MENU en geef het administratorpaswoord in om het menu weer te geven.
•Selecteer QUICK START.
•Verplaats met de navigatietoetsen de cursor naar het submenu TIME SETUP.
Opmerking: Het is aan te raden de ingestelde datum en het uur niet meer te wijzigen eens een
opname is gestart.
Opmerking: Laat een pas ingestelde DVR gedurende 48 uur ingeschakeld.
Instellen van een paswoord
•Druk op MENU en geef het paswoord in om het menu weer te geven.
•Selecteer het submenu SYSTEM.
•Ga naar TOOLS. Selecteer ADMIN PASSWORD (of OPERATOR PASSWORD) en druk op ENTER.
Opmerking: Een gewone gebruiker heeft geen toegang tot het hoofdmenu, enkel tot de menubalk (zie
hieronder).
•Stel het nieuwe paswoord in met de toetsen of , en bevestig met ENTER. U kunt de gewenste digit
ook met de muis selecteren.
Opmerking: Het standaard paswoord is 0000 (4x nul).
Instellen van de opnamefunctie
•Druk op MENU en geef het paswoord in om het menu weer te geven.
•Selecteer het submenu QUICK START.
•Selecteer het submenu GENERAL met de navigatietoetsen.
•Stel beeldgrootte, beeldkwaliteit en aantal beelden per seconde in.
•Raadpleeg de uitgebreide handleiding op de meegeleverde cd-rom voor meer details.
Afspelen van audio
•Druk gelijktijdig op SLOW en ZOOM om het audiokanaal te selecteren of gebruik de menubalk (zie hieronder).
Het geselecteerde audiokanaal staat in de statusbalk weergegeven.
8. Gebruik
Display

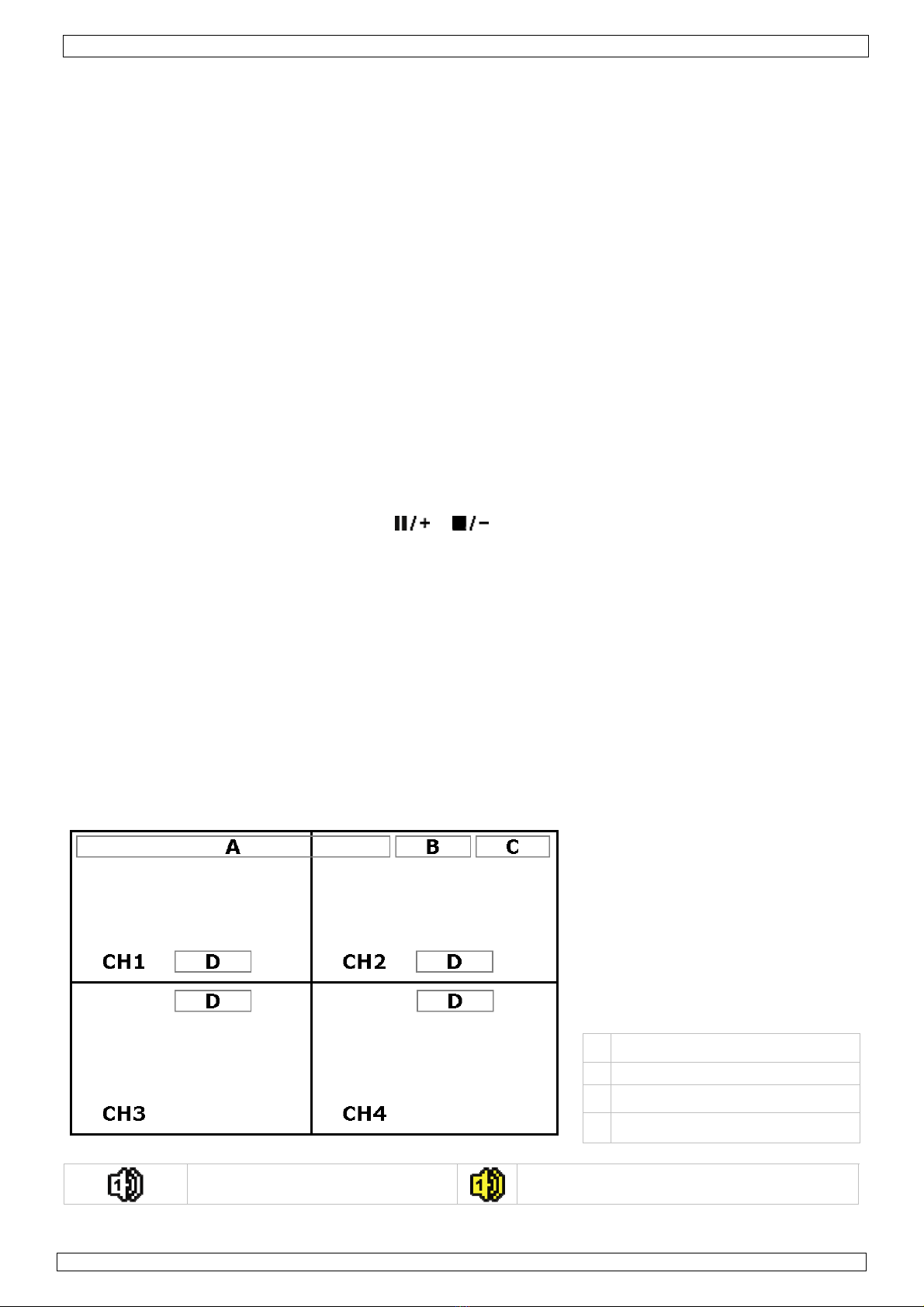

De figuur hieronder geeft de displaylay-out weer.
A datum en uur
B algemene status
C beschikbare ruimte
D kanaalstatus
inschakelen liveaudio kanaal 1~4 afspelen audiokanaal 1~4 (geel)

CCTVPROM6 Rev. 01
04/02/2010 ©Velleman nv
14
audiokanaal uitgeschakeld geprogrammeerde opname
digitale zoom in-
(geel)/uitgeschakeld USB-muis aangesloten
LAN-aansluiting/internetaansluiting/geen netwerkaansluiting
USB flashdrive aangesloten overschrijven harde schijf (standaard)
vergrendeling PTZ-functie
sequentiefunctie beweging waargenomen
opname alarm
ingelogd als administrator ingelogd als gebruiker
De iconen kunnen verschillen met de iconen op uw scherm.
Menubalk
Opmerking: Enkel zichtbaar indien er een USB-muis aangesloten is.
•Verplaats de muiscursor naar de linkerkant van het scherm om de menubalk weer te geven.
Opname
•Sluit de camera(’s) en de HDD correct aan op de DVR.
•De DVR start de opname indien de automatische opname- en de prealarmfunctie ingeschakeld zijn.
Opmerking: De DVR overschrijft 8 GB van de oudste gegevens.
•De icoon verschijnt automatisch op de display.
•Bij een bewegingswaarneming of alarm (functie is ingeschakeld) wordt de icoon of weergegeven.
•Bij een geprogrammeerde opname verschijnt de icoon en licht de opnameled op.
•Standaard staat de DVR in overschrijfmodus en wordt weergegeven.
Weergave
•Schakel de toetsvergrendeling uit en druk op PLAY of open het afspeelpaneel met de muis.
Opmerking: Het bestand moet minstens 8192 beelden bevatten (bv. ips = 30, de opname moet
minstens 273 seconden lang zijn).
•Druk op om de opname verder te spoelen of op om de opname terug te spoelen. Druk meermaals op
de toets om de spoelsnelheid aan te passen: 4x, 8x 16x of 32x (max.).
•Druk op om de opname te pauzeren.
•Druk op om naar de liveweergave terug te keren.
•Druk eenmaal op SLOW om de opname aan 1/4 afspeelsnelheid af te spelen, of druk tweemaal om de
opname aan 1/8 afspeelsnelheid af te spelen.
Zoekfunctie
•Er zijn vier zoekfuncties beschikbaar: volgens opname, beweging, alarm of tijdstip.
•Druk op LIST op het frontpaneel. U krijgt een lijst met alle opnametypes (ALARM, MANUAL, MOTION, SYSTEM
EN FULL LIST).
•Selecteer de gewenste lijst en het bestand.
•Druk op ENTER om het bestand af te spelen.
Opmerking: de bestanden kunnen ook via Video Viewer opgezocht worden.
9. Technische specificaties
DVR4L5
videoformaat PAL
videocompressie H.264 (CIF)
video-ingang 4 kanalen, composiet videosignaal 1 Vpp/75 ΩBNC
video-uitgang composiet videosignaal 1 Vpp/75 ΩBNC
VGA – max. 1600 x 1200 pixels
max. opnamefrequentie
(PAL)
frame 704 x 576 pixels aan 25 ips (PAL)
CIF 352 x 288 pixels aan 100 ips (PAL)
regeling beeldkwaliteit best - high - normal - basic
opslag harde schijf ingebouwd SATA type, ondersteunt 1x HDD, capaciteit van HDD is meer
dan 1 TB (harde schijf niet meegelev.)
opnamemodus manueel, timer, beweging, netwerk, alarm

CCTVPROM6 Rev. 01
04/02/2010 ©Velleman nv
15
beeldfrequentie 100 ips (PAL)
audio I/O 4x audio-ingang, 1x audio-uitgang (mono)
zone voor bewegingsdetectie rooster 16 x 12 per kanaal
gevoeligheid bewegingsdetectie 4 instelbare parameters voor precieze waarneming
opname pre-alarm 8 MB
back-uptoestel USB 2.0 flash drive (voor back-up en updates van firmware)
Ethernet 10/100 Base-T (ondersteunt afstandsbediening en LiveView via Ethernet)
webinterface ondersteunt gelicentieerde videosoftware / Internet Explorer of Mozilla
Firefox webbrowser / Quick Time
netwerkaansluiting ondersteunt TCP/IP, PPPoE, DHCP en DDNS
digital zoom 2x (live & playback)
toetsvergrendeling ja
detectie beeldverlies ja
cameratitels tot 6 karakters
videoregelingen kleurschakering/kleur/contrast/helderheid
formaat tijdsweergave YY/MM/DD, DD/MM/YY, MM/DD/YY, en uitgeschakeld
voeding 19 VDC
verbruik < 42 W
bedrijfstemperatuur 10°C ~ 40°C (50°F ~ 104°F)
systeemherstel automatisch na herinschakeling van de voeding
afmetingen 343 x 223 x 59 mm
CAMCOLBUL5H4
Opneemelement 1/3" kleuren HR CCD beeldsensor
Pixels 753(H) x 582(V) - PAL -
Resolutie 520 tv-lijnen
min. Verlichting 0.6 Lux (F2.0) ; 0 Lux (15m IR aan)
S/R verhouding > 48dB (AGC uit)
elektronische sluiter 1/50 tot 1/100000 sec.
Gammacorrectie 0.45
Witbalans Automatisch
AGC Ja
standaard lens f3.6mm / F2.0
Lenshoek 92.6°
video-uitgang 1.0Vpp composiet, 75 ohm
Voeding DC 12V ± 10% (gestabiliseerd)
Verbruik 70mA (IR uit), 330mA (IR aan)
Waterbestendigheid IP67
IR LEDs 24
bereik (IR licht) > 15m
Afmetingen 103 x 63 x 55mm
Gewicht 380g (met beugel)
werktemperatuur 0°C - 45°C
Gebruik dit toestel enkel met originele accessoires. Velleman nv is niet aansprakelijk voor schade of
kwetsuren bij (verkeerd) gebruik van dit toestel.
Voor meer informatie over dit product en de meest recente versie van deze handleiding, zie
www.velleman.eu.
De informatie in deze handleiding kan te allen tijde worden gewijzigd zonder voorafgaande
kennisgeving.
© AUTEURSRECHT
Velleman nv heeft het auteursrecht voor deze handleiding. Alle wereldwijde rechten voorbehouden. Het
is niet toegestaan om deze handleiding of gedeelten ervan over te nemen, te kopiëren, te vertalen, te
bewerken en op te slaan op een elektronisch medium zonder voorafgaande schriftelijke toestemming van de
rechthebbende.

CCTVPROM6 Rev. 01
04/02/2010 ©Velleman nv
16
GUIDE D’INSTALLATION RAPIDE
1. Introduction
Aux résidents de l'Union européenne
Des informations environnementales importantes concernant ce produit
Ce symbole sur l'appareil ou l'emballage indique que l’élimination d’un appareil en fin de vie peut
polluer l'environnement. Ne pas jeter un appareil électrique ou électronique (et des piles
éventuelles) parmi les déchets municipaux non sujets au tri sélectif ; une déchèterie traitera
l’appareil en question. Renvoyer les équipements usagés à votre fournisseur ou à un service de
recyclage local. Il convient de respecter la réglementation locale relative à la protection de
l’environnement.
En cas de questions, contacter les autorités locales pour élimination.
Nous vous remercions de votre achat ! Lire la présente notice attentivement avant la mise en service de
l’appareil. Si l’appareil a été endommagé pendant le transport, ne pas l’installer et consulter votre revendeur.
REAMRQUE :
Ce document est un guide d’installation rapide. Pour plus de détails, se reporter à la notice d’emploi
complète sur le cédérom.
Contenu :
•1 x DVR avec connexion SATA intégrée (DVR4L5)
•4 x caméra couleur à infrarouge (CAMCOLBUL5H4)
•4 x câble de caméra de 20m
•1 x convertisseur CC-CC haute performance pour le DVR et les 4 caméras
•1x alimentation 100-240 VCA~50/60 Hz vers 19 VCC 2,21 A + câble
•1x étrier d’installation pour le disque dur + vis de fixation
•1x cédérom contenant la notice d’emploi complète (DVR4L5)
en option (non incl.) :
•disque dur : HD500GB/S, HD750GB/S
•convertisseur CC-CC pour enregistreur numérique 4 canaux : DVR4/DC
•câble de connexion pour DVR4/DC et caméras - 20m : DVR4/CAB
2. Consignes de sécurité
Garder hors de la portée des enfants et des personnes no autorisées.
Risque d’électrocution lors de l’ouverture du boîtier. Toucher un câble sous tension peut causer
des électrochocs mortels.
Débrancher l’appareil s’il n’est pas utilisé ou pour le nettoyer. Tirer la fiche pour débrancher
l'appareil ; non pas le câble.
3. Directives générales
Se reporter à la garantie de service et de qualité Velleman®en fin de notice.
Pour usage à l’intérieur uniquement.
Protéger contre la pluie, l’humidité et les projections d’eau. Ne jamais placer d’objet contenant
un liquide sur l’enregistreur.
Protéger contre la poussière.
Protéger contre la chaleur extrême. Veiller à ce que les fentes de ventilation ne soient pas
bloquées. Laisser une distance de minimum 2,5 cm entre l’enregistreur et tout autre objet.
Protéger contre les chocs. Traiter l’appareil avec circonspection pendant l’opération.
•Se familiariser avec le fonctionnement avant l’emploi.
•Toute modification est interdite pour des raisons de sécurité.
•N’utiliser qu’à sa fonction prévue. Un usage impropre annule d'office la garantie.
•La garantie ne s’applique pas aux dommages survenus en négligeant certaines directives de cette notice et
votre revendeur déclinera toute responsabilité pour les problèmes et les défauts qui en résultent.
•Utiliser cet appareil en respectant les directives sur la protection de la vie privée.
4. Caractéristiques
DVR4L5
•affichage GUI (Graphical User Interface) et pilotage depuis souris USB
•notification via un serveur mail Google comme Gmail ou autre service mail
•pilotages locale et à distance séparées

CCTVPROM6 Rev. 01
04/02/2010 ©Velleman nv
17
•norme de compression vidéo H.264
oqualité d’image améliorée pour le monitorage et l’enregistrement
oréduction de la taille des fichiers pour une durée d’enregistrement prolongée
outilisation via réseau plus rapide avec un débit binaire réduit
•multiplexage : image directe, enregistrement, lecture et sauvegarde simultanés
•interface VGA intégrée, résolution de sortie jusqu’à 1600 x 1200
•fonction de sauvegarde : supporte la sauvegarde via USB 2.0 flash drive
•vidéosurveillance à distance depuis iPhone, BlackBerry, WinCE et J2ME
•enregistrement par détection de mouvement
oenregistrement par détection de mouvement avancé
oenregistrement par détection de mouvement programmé (1 paramètre réglable)
ofonction de recherche rapide (heure/détection de mouvement/alarme)
oenregistrement uniquement sur le canal de détection de mouvement afin d'économiser l'espace
sur le disque dur
•OSD multilingue : anglais, français, néerlandais, allemand, portugais, espagnol, tchèque, hongrois, grec,
italien, arabe, polonais, vietnamien et chinois
•Audio/vidéo : enregistrement avec son depuis 4 entrées audio et 1 sortie audio
•notice d'emploi détaillée : anglais, français, allemand, espagnol
•supporte les disques durs SATA
•pilotage PTZ : supporte le protocole PELCO-D
•entrée/sortie alarme : 4 entrées/1 sortie
•passage à l'heure d'été/d'hiver
•enregistrement manuel / programmé / par détection de mouvement / depuis réseau
•auto-rétablissement du système après la remise sous tension
•disques durs en option : 500 Go (HD500GB/S) ou 750 Go (HD750GB/S) (non inclus)
•supporte connexion au réseau TCP/IP, PPPoE, DHCP et DDNS
•moniteur en option (non incl.): MONSCA4, MONSCA5
CAMCOLBUL5H4
•résiste aux intempéries
•avec vision nocturne N/B (LED IR)
•activation automatique de la fonction IR en cas de lumière ambiante trop faible (-> commutation vers image
N/B)
•désactivation automatique de la fonction IR en cas de lumière ambiante normale
5. Description
Se référer aux illustrations à la page 2de cette notice.
Panneau frontal
DEL
HDD Lecture ou enregistrement en cours.
ALARM Alarme déclenchée.
TIMER Enregistrement programmé.
PLAY Lecture en cours.
POWER L’enregistreur est allumé.
NAVIGATION
Déplacement du curseur vers le haut ( ), le bas ( ), la gauche ( ) ou
la droite ( ).
Lecture/pause ( ), arrêt ( ), recul rapide ( ) ou avance rapide ( )
en mode de lecture du fichier.
Augmentation ( ) ou diminution ( ) de la valeur à configurer.
MENU Accès au menu.
ENTER Confirmation.
LIST Liste d’information des fichiers d’enregistrement.
QUICK SEARCH / RECORD / MOTION / ALARM / TIMER / FULL LIST
PLAY Lecture de l’enregistrement.
SLOW Lecture ralentie de l’enregistrement.
ZOOM Agrandissement de l’image en mode de monitorage en direct ou de lecture.
SEQ Affichage séquentiel plein écran de tous les canaux. Renfoncer pour quitter la fonction.
Mode d’affichage 4 canaux.
1 ~ 4 Sélection du canal.
SEARCH Fonction de recherche. Entrer la période souhaitée et enfoncer START pour afficher les
enregistrements concernés.

CCTVPROM6 Rev. 01
04/02/2010 ©Velleman nv
18
POWER Allumage/extinction de l’enregistreur.
AUDIO = SLOW + ZOOM
Enfoncer simultanément pour sélectionner le mode audio.
P.T.Z. = SLOW +
Enfoncer simultanément pour accéder au/quitter le mode de pilotage PTZ.
USB port
(2x)
Connecter une clé USB de sauvegarde à un des ports ; connecter une souris USB au deuxième
port.
Remarque : Ne pas connecter deux clés USB ou deux souris USB simultanément.
6. Installation du matériel
Installation du disque dur
Se référer aux illustrations à la page 2 de cette notice.
•Cet enregistreur fonctionne avec des disques durs (non inclus) de type SATA (Serial Advanced Technology
Attachment). Formater le disque dur au préalable.
•Déconnecter d’abord l’enregistreur du réseau électrique. Ne pas toucher le circuit intérieur afin d’éviter les
risques d’électrocution.
•Desserrer les 6 vis (1 de chaque côté et 4 à l’arrière) fixant le boîtier.
•Ouvrir l’enregistreur.
•Fixer l’étrier au disque dur avec les vis incluses.
Remarque : Installer le disque dur avec le circuit intégré vers le haut.
•Connecter le câble SATA et le câble d’alimentation au disque dur.
•Fixer l’étrier avec le disque dur au bas de l’enregistreur avec les vis incluses.
•Refermer l’enregistreur et fixer le boîtier avec les 6 vis.
Connexion d’un moniteur
•Connecter un moniteur compatible (non inclus) au port vidéo BNC ou VGA à l’arrière de l’enregistreur.
Connexion de l’alimentation
•Insérer la fiche de l’alimentation dans la prise d’alimentation 19 VCC à l’arrière de l’appareil.
AVERTISSMENT : N’utiliser que l’alimentation incluse.
•Connecter le câble à l’alimentation. Connecter l’alimentation au réseau. Ne pas encore allumer l’enregistreur.
Connexion d’une caméra
•Cet enregistreur fonctionne avec un maximum de 4 caméra. Chaque caméra nécessite sa propre
alimentation.
•Connecter la sortie vidéo de la caméra à la prise d’entrée vidéo BNC à l’arrière de l’enregistreur. Le numéro à
côté de la connexion indique le canal.
Connexion audio
•Le DVR intègre 4 entrées audio. Connecter la sortie audio de la caméra à une prise d’entrée audio BNC à
l’arrière de l’enregistreur. Veiller à connecter le canal audio au canal vidéo correspondant.
•Le DVR est également muni d’une sortie audio BNC pour la connexion d’un appareil audio externe, p.ex. un
haut-parleur.
Connexion au réseau LAN
•Connecter l’enregistreur au réseau LAN à l’aide d’un câble de réseau et d’une fiche de type 8P8C (RJ45).
Configurer l’enregistreur depuis le menu.
7. Configuration de base
•Interconnecter dûment l’enregistreur et les périphériques. Allumer l’enregistreur avec l’interrupteur
d’alimentation. L’enregistreur se réinitialise pendant 10 à 15 secondes.
Aperçu du menu
•Enfoncer la touche MENU et saisir le mot de passe pour afficher le menu.
Panneau arrière
port LAN Port de connexion du réseau LAN.
VGA connecteur pour moniteur vidéo
AUDIO IN 4 entrées audio pour la connexion d’une source audio externe, p.ex. une caméra avec audio.
AUDIO OUT 1 sortie audio pour la connexion d’un appareil audio, p.ex. un haut-parleur (mono).
VIDEO IN 4 entrées vidéo pour la connexion de sources vidéo externes, p.ex. des caméras.
VIDEO OUT 1 sortie vidéo pour la connexion de l’enregistreur au moniteur principal.
MONITOR Port de connexion du moniteur CRT
EXTERNAL I/O Connecter un signal externe, p.ex. une alarme, caméra PTZ, à l’aide d’une fiche DSUB à 9
broches.
Interrupteur d’alimentation.
DC 19V Prise d’entrée d’alimentation.

CCTVPROM6 Rev. 01
04/02/2010 ©Velleman nv
19
Remarque : Le mot de passe par défaut et le 0000 (4 x zéro).
Se reporter à la notice complète pour plus de détails.
Réglage de l’heure et de la date
•Il est nécessaire de configurer l’heure et le date avant le premier emploi.
•Enfoncer la touche MENU et saisir le mot de passe administrateur.
•Sélectionner le sous-menu QUICK START.
•Déplacer le curseur avec les touches de navigation et sélectionner le sous-menu TIME SETUP.
Remarque : Il est conseillé de ne plus modifier l’heure et la date une fois un enregistrement
commencé.
Remarque : Laisser l’enregistreur allumé pendant 48 heures après la configuration de l’heure et de la
date.
Configuration d’un mot de passe
•Enfoncer la touche MENU et saisir le mot de passe.
•Sélectionner le sous-menu SYSTEM.
•Accéder au sous-menu TOOLS. Sélectionner le sous-menu ADMIN PASSWORD (ou OPERATOR PASSWORD) et
enfoncer la touche ENTER pour modifier le mot de passe.
Remarque : Un utilisateur autre que l’administrateur n’est pas autorisé à accéder au menu principal. Il
n’aura accès qu’à la barre menu (voir ci-dessous).
•Modifier le premier digit avec les touches et et confirmer avec la touche ENTER ou sélectionner le
digit avec la souris. Répéter cette procédure pour les chiffres restants.
Remarque : Le mot de passe par défaut et le 0000 (4 x zéro).
Configuration d’enregistrement
•Enfoncer la touche MENU et saisir le mot de passe.
•Sélectionner le sous-menu QUICK START.
•Déplacer le curseur avec les touches de navigation et sélectionner le sous-menu GENERAL.
•Configurer la taille de l’image, la qualité de l’image et le nombre d’images par seconde.
•Se reporter à la notice d’emploi complète sur le cédérom pour plus de détails.
Lecture audio
•Enfoncer simultanément les touches SLOW et ZOOM ou utiliser la barre menu (voir ci-dessous) pour
sélectionner le canal audio. Le canal sélectionné est indiqué dans la barre d’état.
Connexion et choix de l’utilisateur
•Il est possible de se connecter à l’enregistreur comme administrateur ( ) ou comme utilisateur. or ( ).
L’icône s’affiche dans la barre d’état.
•Commuter d’un utilisateur à l’autre en sélectionnant l’icône ( ou ). La sélection est verrouillée ( ).
•Enfoncer l’icône et saisir le mot de passe du profil.
Sortie vidéo
•L’enregistreur active automatiquement le moniteur VGA lorsqu’un moniteur CRT et un moniteur VGA sont
simultanément connecté.
•Pour sélectionner le moniteur CRT, sélectionner DISPLAY OUTPUT PATH sous ADVANCED CONFIG.
Remarque : Redémarrer l’enregistreur après la sélection d’un moniteur.
•Il est également possible de sélectionner le moniteur lors du démarrage de l’enregistreur. Enfoncer sur le
panneau frontal pour sélectionner le moniteur CRT ; enfoncer pour sélectionner le moniteur VGA.
8. Emploi
Display

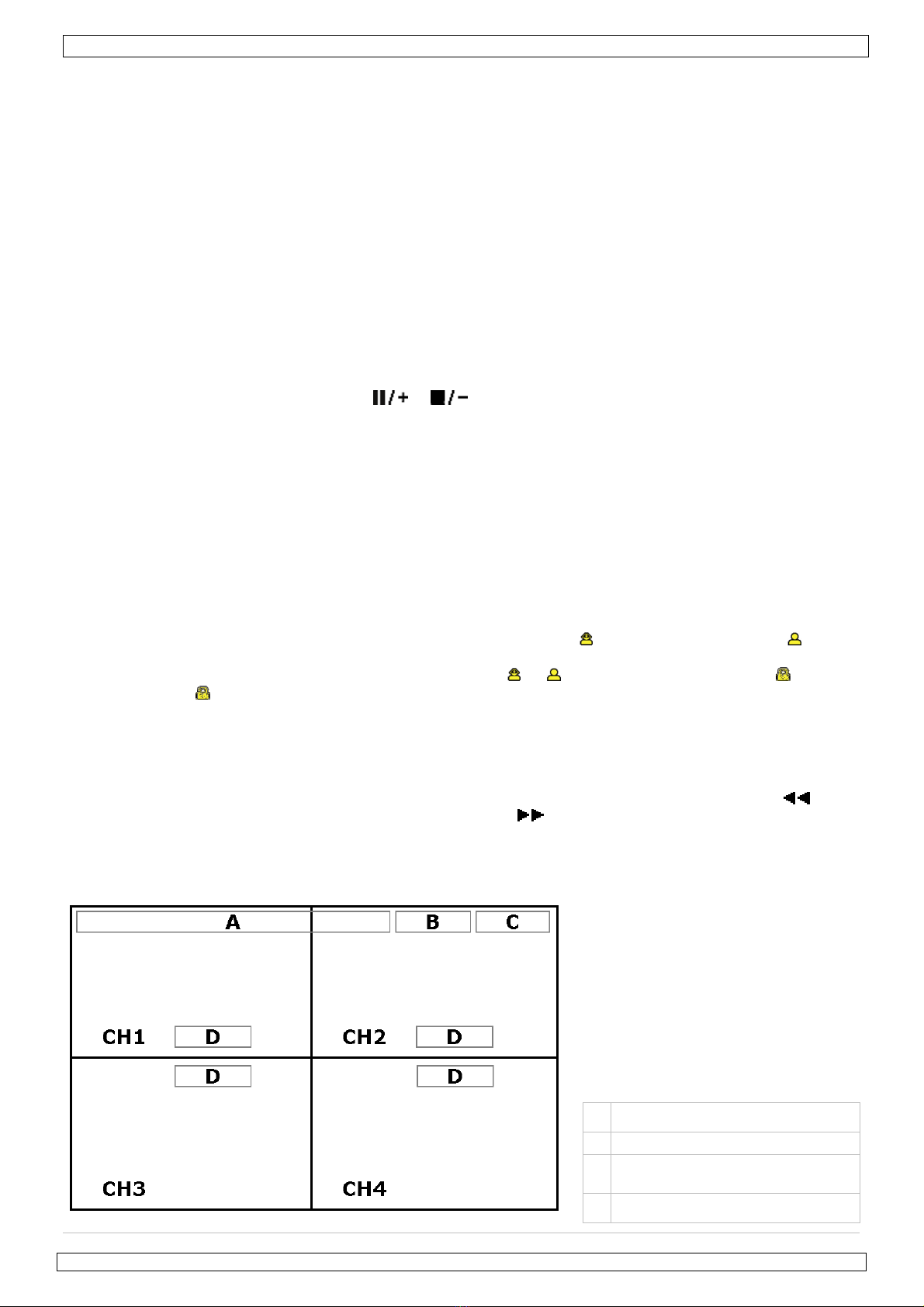

L’illustration ci-dessous représente la disposition d’affichage.
A date et heure
B état général du système
C espace disponible sur le disque
dur
D état du canal

CCTVPROM6 Rev. 01
04/02/2010 ©Velleman nv
20
audio activé lecture canal audio 1~4 (jaune)
audio désactivé enregistrement programmé
zoom numérique activé
(jaune)/désactivé souris USB connectée
connexion LAN/connexion Internet/pas de connexion réseau
clé USB connectée
écrasement des données sur le disque dur (par
défaut)
verrouillage des touches pilotage PTZ
mode séquentiel détection de mouvement
enregistrement alarme
connexion comme administrateur connexion comme utilisateur
Les icônes représentés peuvent différer légèrement de la réalité.
Barre menu
Remarque : Uniquement disponible lorsqu’une souris USB est connectée.
•Déplacer le pointeur de la souris vers la gauche de l’écran.
Enregistrement
•S’assurer de la bonne connexion des caméras à l’enregistreur et vérifier la présence du disque dur.
•L’appareil démarre un enregistrement lorsque les fonctions d’auto-enregistrement et de pré-alarme sont
activées.
•L’icône s’affiche.
•L’icône ou s’affiche après une détection de mouvement ou une alarme (à condition que le mode en
question soit activé).
•L’icône s’affiche et la DEL s’allume en mode d’enregistrement programmé.
•L’enregistreur se met automatiquement en mode d’écrasement. L’icône s’affiche.
Lecture d’un enregistrement
•Enfoncer la touche PLAY ou accéder à la barre menu pour démarrer la lecture d’un fichier d’enregistrement.
Remarque : Le fichier doit contenir un minimum de 8192 images (p.ex. IPS = 30, l’enregistrement doit
avoir une durée minimale de 273 secondes).
•Enfoncer la touche pour une avance rapide de l’enregistrement ; enfoncer la touche pour un recul
rapide de l’enregistrement. Enfoncer la touche à plusieurs reprises pour sélectionner la vitesse : 4x, 8x 16x
ou 32x (max.).
•Enfoncer la touche pour interrompre la lecture de l’enregistrement.
•Enfoncer la touche pour revenir au monitorage en direct.
•Enfoncer une fois la touche SLOW pour lire l’enregistrement à 1/4 de la vitesse de lecture normale ; enfoncer
la touche une deuxième fois pour lire l’enregistrement à 1/8 de la vitesse de lecture normale.
La fonction de recherche
•Il y a quatre fonctions de recherche : selon l’enregistrement, selon l’heure d’enregistrement, selon l’alarme et
selon détection de mouvement.
•Rechercher un enregistrement selon un événement, enfoncer la touche LIST pour afficher une liste contenant
tous les types d’enregistrement (ALARM, MANUAL, MOTION, SYSTEM et FULL LIST).
•Sélectionner le type et enfoncer la touche ENTER pour démarrer la lecture.
Remarque : Le DVR intègre une fonction de recherche depuis le logiciel Video Viewer inclus.
9. Spécifications techniques
DVR4L5
format vidéo PAL
format de compression vidéo H.264 (CIF)
entrée vidéo 4 canaux, signal vidéo composite 1 Vpp/75 ΩBNC
sortie vidéo signal vidéo composite 1 Vpp/75 ΩBNC
VGA - max. 1600 x 1200 pixels
résolution d'enregistrement
max.
image 704 x 576 pixels @ 25 IPS (PAL)
CIF 352 x 288 pixels @ 100 IPS (PAL)
qualité d'image meilleure, haute, normale et base
