VS 910 Series User manual

VS Vereinigte Spezialmöbelfabriken GmbH&Co.KG
Hochhäuser Straße 8 · 97941 Tauberbischofsheim · Tel.: [phone] · [email protected]
http://links.vs-service.com/downloads/70-357_V08_DEEN_S910_Hoehenverstellung-142159.pdf
BEDIENUNGSANLEITUNG: 70-357 V08 031119
Serie 910
Höhenverstellbarer
Sitz-/ Steharbeitsplatz.
C-Fuß, T-Fuß.
Bitte sorgfältig aufbewahren!
OPERATING INSTRUCTIONS: 70-357 V08 031119
Serie 910
Height-adjustable
seated/standing workplace.
C-foot, T-foot.
Please keep these Instructions
carefully!

2
Inhalt.
Allgemeiner Sicherheitshinweis 3
Sicherheitshinweise 3
1. Allgemeine Hinweise 6
1.1 Stellenwert der Bedienungsanleitung 6
1.2 Bestimmungsgemäße Verwendung (Einsatzbereich) 6
1.3 Sachwidrige Verwendung 7
1.4 Lieferumfang, Montage, Transport, Lagerung 7
1.5 Weitergabe/Entsorgung 8
2. Sicherheitshinweise 9
3. Auahrschutz 11
3.1 Info zum Auahrschutz 11
3.2 Nutzungshinweise 11
4. Bedienung Tischhandschalter 12
4.1 Höhenverstellung 12
4.3 Speicherpositionen 13
4.4 Tastensperre/Sicherung in privaten Räumen 14
4.5 Bluetooth® Verbindung 15
4.6 Erinnerung / Einstellen des Erinnerungsintervalls 15
4.7 Container- und Regal-Stopp 17
5. Fehlerbehebung 18
5.1 Der Tisch verfährt nicht 18
5.2 Resetfahrt (Initialisierung) 19
5.3 Fehlercodes 19
5.4 Fehlerbehebung Kunde / VS Kundendienst 19
6. Tische mit Kurbelhöhenverstellung 21
7. Tischmanagement 22
7.1 Tischplatte verschieben/abnehmen 22
7.2 Kabelwannen 23
7.3 Kabelketten 24
7.4 CPU-Halter, ThinClient-Halter, Druckerboard 25
7.5 Tischabstandshalter 26
7.6 Elektrifizierungsklappe/E-Box 26
8. Doppeltische Twin 27
9. Technische Daten 28
10. Hinweise zur Ergonomie 29
11. EU-Konformitätserklärung 31

3
Allgemeiner Sicherheitshinweis:
In unseren Anleitungen verwenden wir folgende Symbole und Hinweise:
Wichtig! Bei diesem Symbol handelt es sich um einen wichtigen
Montagehinweis.
Achtung! Bei diesem Symbol handelt es sich um einen sehr wichtigen
Hinweis.
Sicherheitshinweise:
Achtung! Lesen Sie diese Anleitung vor Inbetriebnahme des Systems
bitte genau durch und bewahren Sie diese zum späteren Nachschlagen
sorgfältig auf. Alternative Bereitstellung per Download:
(siehe Kopfleiste Titel).
Achtung! Der Sitz-/Steharbeitsplatz darf in privaten Räumen nur
mit einer speziellen Sicherung (siehe Kapitel 4.3) verwendet werden.
Diese Sicherung zum Schutz vor unberechtigter Nutzung ist zwingend
zu aktivieren!
Achtung!
Kinder dürfen nicht mit dem Gerät spielen.
Achtung! Nagetiere sollten von elektrischen Betriebsmitteln und
deren Zuleitungen ferngehalten werden. Durch beschädigte Leitungen
kann es zur Gefahr für Mensch und Tier kommen.
Achtung! Die Sicherheitshinweise sind unbedingt zu beachten! Wird
das System unsachgemäß betrieben, können Gefahren für Personen
und Sachgegenstände entstehen!
Wichtig! Büromöbel mit elektrischer Installation sind entsprechend
den Unfallverhütungsvorschriften und den allgemein anerkannten
Regeln der Technik in den dort vorgegebenen Zeitabständen zu über-
prüfen.

4
Achtung! Beim Fahren des Antriebs ist darauf zu achten, dass keine
Gegenstände (z.B. Möbel) oder Körperteile eingeklemmt werden!
Bei jeder Bedienung hat der Benutzer sich grundsätzlich davon zu
überzeugen, dass sich keine weiteren Personen am Tisch aufhalten
und der Verfahrweg frei von Hindernissen ist. Zu nebenstehenden
Gegenständen ist ein Mindestabstand von 25 mm einzuhalten, um
Quetsch- und Scherstellen zu vermeiden!
Achtung! Bevor Sie das System in Betrieb nehmen, überprüfen Sie
ob die Betriebsspannung des Systems der lokalen Stromversorgung
entspricht. Das System ist in Betrieb, sobald der Netzanschluss
angeschlossen ist.
Achtung! Der Auahrschutz ist kein Einklemm- und kein Personen-
schutz! Aus physikalischen Gründen können “weiche” Hindernisse
nur schlecht oder gar nicht erkannt und ausgewertet werden! Im
Falle eines Auahrens auf ein Hindernis ist es nicht auszuschließen,
dass das Hindernis Beschädigungen erhalten kann, da der Tisch mit
Nenngeschwindigkeit auährt!
Achtung! Bei Störungen ist ein manueller Reset (Initialisierung)
durchzuführen.
Achtung! Wenn der Handschalter losgelassen wird, bevor der Vorgang
komplett abgeschlossen ist, wird die Initialisierung unterbrochen und
muss neu begonnen werden. Bei einer abgebrochenen Initialisierung
ist keine Aufwärtsfahrt des Systems möglich.

5
Achtung! Wenn der Handschalter gesperrt ist, leuchtet im Display
ein Schloss. Das Licht wird für eine Sekunde rot.
Achtung! Im Falle eines Auahrens auf ein Hindernis ist es nicht
auszuschließen, dass das Hindernis beschädigt wird, da der Tisch
mit Nenngeschwindigkeit auährt!
Achtung! Innerhalb der Garantiezeit ist der Austausch der Antriebs-
technik nur durch den VS-Kundendienst (VS-KD) zulässig.
Wichtig! Für weitere Fragen wenden Sie sich an ihren zuständigen
VS-Fachberater bzw. an die entsprechende VS-Niederlassung.
Achtung! Nach dem Verstellen der Tischhöhe muss die Handkurbel
wieder in der Parkposition arretiert werden.
Achtung! Beim Verschieben der Tischplatte die Elektrifizierungsklappe
immer geönet halten.
Achtung! Vor dem Verschieben/Abnehmen muss die Tischplatte
abgeräumt werden.
Achtung!
Zugentlastung der Kabelwannen benutzen.
Achtung! Quetschgefahr bei höhenverstellbaren Tischen. Tischab-
standshalter gewährleisten den erforderlichen Sicherheitsabstand.
Achtung! Beim Fahren des Antriebs ist darauf zu achten, dass keine
Gegenstände oder Körperteile eingeklemmt werden!

6
1. Allgemeine Hinweise:
Achtung! Lesen Sie diese Anleitung vor Inbetriebnahme des Systems
bitte genau durch und bewahren Sie diese zum späteren Nachschlagen
sorgfältig auf. Alternative Bereitstellung per Download:
(siehe Kopfleiste Titel).
1.1 Stellenwert der Bedienungsanleitung:
- Grundvoraussetzung für den sicherheitsgerechten Umgang und den
störungsfreien Betrieb dieses Sitz-/Steharbeitsplatzes ist die Kenntnis
der grundlegenden Sicherheitshinweise und der Sicherheitsvorschriften.
-Diese Bedienungsanleitung enthält die wichtigsten Hinweise, um den
Sitz-/Steharbeitsplatz sicherheitsgerecht zu betreiben.
- Diese Bedienungsanleitung, insbesondere die Sicherheitshinweise,
sind von allen Personen zu beachten, die an dem Sitz-/Steharbeits-
platz arbeiten (z.B. Wartungspersonal, Bediener, technischer Leiter,
Elektriker).
- Darüber hinaus sind die für den Einsatzort geltenden Regeln und
Vorschriften zur Unfallverhütung zu beachten.
- Diese Anleitung entspricht dem aktuellen Stand zum Zeitpunkt der
Drucklegung. Produktänderungen, die dem Fortschritt dienen, in
Technik oder Design, bleiben vorbehalten.
1.2 Bestimmungsgemäße Verwendung (Einsatzbereich):
Der vorliegende Sitz-/Steharbeitsplatz ist ein Büroarbeitstisch bzw. Bild-
schirmarbeitstisch, der ausschließlich für sitzende und stehende Tätigkeiten
im Bürobereich konzipiert wurde und somit auch nur für diesen Ver-
wendungszweck bestimmt ist. Eine andere oder darüber hinausgehende
Benutzung (z. B. in Werkstätten, Lagerbereichen, Explosionsbereichen,
Feuchträumen) gilt als nicht bestimmungsgemäß. Für hieraus entstehende
Schäden haftet die Firma VS Vereinigte Spezialmöbelfabriken GmbH&Co.KG
nicht.
Achtung! Der Sitz-/Steharbeitsplatz darf in privaten Räumen nur
mit einer speziellen Sicherung (siehe Kapitel 4.3) verwendet werden.
Diese Sicherung zum Schutz vor unberechtigter Nutzung ist zwingend
zu aktivieren!

7
1.3 Sachwidrige Verwendung:
- Dieses Gerät kann von Kindern ab 8 Jahren und darüber sowie von
Personen mit verringerten physischen, sensorischen oder mentalen
Fähigkeiten oder Mangel an Erfahrung und Wissen benutzt werden,
wenn sie beaufsichtigt oder bezüglich des sicheren Gebrauchs des
Gerätes unterwiesen wurden und die daraus resultierenden Gefahren
verstehen. Die Reinigung darf nicht von Kindern ohne Beaufsichtigung
durchgeführt werden.
- Verwenden Sie den Sitz-/Steharbeitsplatz niemals zum Heben von
Personen oder Lasten.
-Belasten Sie den Sitz-/Steharbeitsplatz nur bis zur maximalen voll-
flächigen Last (siehe Kapitel 8 Technische Daten).
Achtung!
Kinder dürfen nicht mit dem Gerät spielen.
Achtung! Nagetiere sollten von elektrischen Betriebsmitteln und
deren Zuleitungen ferngehalten werden. Durch beschädigte Leitungen
kann es zur Gefahr für Mensch und Tier kommen.
1.4 Lieferumfang, Montage, Transport, Lagerung:
-Der Sitz-/Steharbeitsplatz wird von VS Vereinigte Spezialmöbelfabriken
GmbH&Co.KG komplett montiert geliefert.
- Während der Garantiezeit sind Reparaturen nur von Mitarbeitern der
VS Vereinigte Spezialmöbelfabriken GmbH&Co.KG durchzuführen.
- Die Montage von nachträglich geliefertem Zubehör bzw. dadurch
erforderliche Umbaumaßnahmen sind nur nach genauer Kenntnis der
Montageanleitung vorzunehmen. Es darf nur originales VS-Zubehör
verwendet werden.
- Wenn Sie den Sitz-/Steharbeitsplatz umsetzen müssen, achten Sie
darauf, dass der Netzstecker gezogen ist und sich keine Gegenstände
auf dem Tisch befinden.
- Tragen Sie den Sitz-/Steharbeitsplatz nur am Gestell bzw. benutzen
Sie einen Wagen (Möbelroller).

8
- Bewegen Sie den Sitz-/Steharbeitsplatz nur mit zwei Personen und
im eingefahrenen Zustand. Ziehen oder kippen Sie den Sitz-/Steh-
arbeitsplatz auf keinen Fall.
-Bei einer Lagerung der Tische
darf maximal ein Tisch auf einen
anderen gestapelt werden.
Vermeiden Sie hierbei Beschä-
digungen. Der Tisch muss sich
beim Stapeln in der untersten
Position befinden. Tische nur in der Funktions-Stellung lagern [Bild 1].
1.5 Weitergabe und Entsorgung:
-Bei der Weitergabe des Produkts an Dritte ist auch diese Bedienungs-
anleitung zu übergeben. Für eine umweltfreundliche Entsorgung
informieren Sie sich bitte bei Ihrer zuständigen Kommune.
- Die gekennzeichneten E-Komponenten dürfen nicht über den
Hausmüll entsorgt werden.
Sie müssen von dem Möbel getrennt werden, bevor das
Möbel der Entsorgung zugeführt wird.
Die Entsorgung erfolgt an zugelassenen Sammel- und
Rücknahmestellen.
1

9
2. Sicherheitshinweise.
Achtung! Die Sicherheitshinweise sind unbedingt zu beachten! Wird
das System unsachgemäß betrieben, können Gefahren für Personen
und Sachgegenstände entstehen!
- Önen Sie nie das Gehäuse der Steuerung oder des Netzteils! Durch
unbefugtes Önen des Gehäuses und unsachgemäße Reparaturen
können Gefahren für die Benutzer entstehen und der Garantieanspruch
erlischt. Das Önen oder Reparieren der elektrischen Einrichtungen
darf nur vom VS-Kundendienst durchgeführt werden!
- Bei Funktionsstörungen wie zum Beispiel Rauch- oder Geruchsent-
wicklung oder ungewöhnlichen Geräuschen oder bei sichtbaren
äußerlichen Beschädigungen darf das Gerät nicht weiter betrieben
werden. Ziehen Sie den Netzstecker und informieren Sie den
VS-Kundendienst (Tel.: [phone])!
- Die Netzanschlussleitung zur Netzsteckdose muss nahe des Tisches
angebracht und leicht zugänglich sein.
- Elektrische Zuleitungen dürfen keiner Quetschgefahr, Biege- und
Zugbeanspruchung ausgesetzt werden! Achten Sie außerdem darauf,
dass die Kabel aufgrund der Hubbewegung ausreichend lang sind.
- Beachten Sie bei der Elektrifizierung der Büromöbel die geltenden
Leitlinien: Elektrifizierung nur durch Fachpersonal!
Wichtig! Büromöbel mit elektrischer Installation sind entsprechend
den Unfallverhütungsvorschriften und den allgemein anerkannten
Regeln der Technik in den dort vorgegebenen Zeitabständen zu über-
prüfen.
- Schützen Sie die elektrischen Bauteile vor Feuchtigkeit, Tropf- und
Spritzwasser.
- Die Steuerung und der Tischhandschalter dürfen nur mit einem
trockenen oder leicht befeuchteten Tuch gereinigt werden.

10
Achtung! Beim Fahren des Antriebs ist darauf zu achten, dass keine
Gegenstände (z.B. Möbel) oder Körperteile eingeklemmt werden!
Bei jeder Bedienung hat der Benutzer sich grundsätzlich davon zu
überzeugen, dass sich keine weiteren Personen am Tisch aufhalten
und der Verfahrweg frei von Hindernissen ist. Zu nebenstehenden
Gegenständen ist ein Mindestabstand von 25mm einzuhalten, um
Quetsch- und Scherstellen zu vermeiden!
- Der Tisch darf nur mit der mitgelieferten/installierten Steuerung,
bzw. Netzteil betrieben werden!
- Zum Schutz gegen Überspannungen, wie sie bei Gewittern auftreten
können, empfiehlt sich die Installation eines Überspannungsschutzes.
Lassen Sie sich von Ihrem Elektroinstallateur beraten.
- Beachten Sie die Angaben zu Einschaltdauer, Temperatur etc.
(siehe Kapitel 8).
Achtung! Bevor Sie das System in Betrieb nehmen, überprüfen Sie
ob die Betriebsspannung des Systems der lokalen Stromversorgung
entspricht. Das System ist in Betrieb, sobald der Netzanschluss
angeschlossen ist.
- Reinigungen dürfen nicht von Kindern ohne Beaufsichtigung durch-
geführt werden.
- Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss
sie durch den Hersteller oder seinen Kundendienst oder eine ähnlich
qualifizierte Person ersetzt werden, um Gefährdungen zu vermeiden.
Garantie kann nur für bestimmungsgemäßen Gebrauch gewährt werden.
Das Produkt ist wartungsfrei.

11
3. Auffahrschutz
Achtung! Der Auahrschutz ist kein Einklemm- und kein Personen-
schutz! Aus physikalischen Gründen können “weiche” Hindernisse
nur schlecht oder gar nicht erkannt und ausgewertet werden! Im
Falle eines Auahrens auf ein Hindernis ist es nicht auszuschließen,
dass das Hindernis Beschädigungen erhalten kann, da der Tisch mit
Nenngeschwindigkeit auährt!
3.1 Info zum Auffahrschutz
- Wenn sich der Tisch in der Auf- bzw. in der Abwärtsfahrt befindet
und auf ein Hindernis trit und erkennt, verhindert der Auahr-
schutz eine Schrägstellung bzw. die Weiterfahrt des Tisches. Wird ein
Hindernis erkannt, so wird die Fahrt des Tisches gestoppt und auto-
matisch eine Umkehrfahrt eingeleitet (Dierenz der Umkehrfahrt:
ca. 5 cm).
3.2 Nutzungshinweise
-Anfahrt/Beschleunigungsphase: Nach dem Beginn einer Fahrt können
Hindernisse erst nach einer zurückgelegten Strecke von ca. 2cm, nach
Erreichen der Nenngeschwindigkeit, erkannt werden.
- Belastung: Mit einem unbelasteten Tisch können Hindernisse nur
schlecht bzw. gar nicht erkannt werden.
- Weiche Hindernisse: Unter weichen Hindernissen verstehen sich alle
Arten von Hindernissen, die bei einem Auahren zunächst nachgeben,
wie dies z. B. bei menschlichen Körperteilen, gepolsterten Stühlen
usw. der Fall ist. Weiche Hindernisse können nur schlecht bzw. gar
nicht erkannt werden.
- Einschaltdauerbegrenzung: Die Elektronik überwacht, wie lange die
Antriebe verfahren werden. Wird die maximal zulässige Zeit über-
schritten, so lässt die Elektronik ein weiteres Verfahren der Antriebe
nicht zu (siehe Kapitel 8).

12
Handschalter
Standard [Bild 1]
• Auf/Ab-Funktion
Handschalter
Memory [Bild 2]
• Auf/Ab-Funktion
• 2 Speicherpositionen
• Erinnerungsfunktion
über LED
• Bluetooth®
Handschalter
Memory-Display [Bild 3]
• Auf/Ab-Funktion
• 4 Speicherpositionen
• Erinnerungsfunktion
über Lichtleiste
• Bluetooth®
• Display
4. Bedienung Tischhandschalter.
4.1 Höhenverstellung
Zur Höhenverstellung der Tische kommen 3 verschiedene Handschalter
mit unterschiedlichen Funktionen zum Einsatz:
Höhenverstellung
Kippen Sie den Handschalter (1) nach oben, um
den Tisch nach oben zu fahren. Kippen Sie den
Handschalter (1) nach unten, um den Tisch nach
unten zu fahren. Die Antriebe fahren, so lange
Sie den Handschalter (1) gekippt halten. Beim
Handschalter Memory-Display wird die aktuelle
Höhe des Tisches im Display in cm angezeigt.
-Softstart/Softstopp: Die Antriebe werden für kurze Zeit nach dem
Start bzw. vor dem Stopp mit verminderter Leistung betrieben.
-Sicherheitsbereich: Aus Sicherheitsgründen ist die Steuerung des
Tisches werksseitig mit zwei unteren Endlagen (siehe Kapitel 8)
ausgerüstet (Sicherheitsbereich). Bei der gebräuchlichen Verfahrweise
wird eine erste untere Endlage vor der untersten Position angefahren.
Nur durch erneute Betätigung des Handschalters kann der Tisch bei
verminderter Geschwindigkeit in die unterste Position verfahren
werden.
1 2 3
4
(1)

13
4.2 Speicherpositionen
-Handschalter Memory und Handschalter Memory-Display:
Speichern der Positionen 1 und 2
Die Handschalter [Bild 1] haben auf der rechten Seite eine
„Speichern“-Taste (1) – symbolisiert durch einen Stern .
-Fahren Sie den Schreibtisch auf eine bevorzugte Position und drücken
Sie die Stern-Taste (1) für 2 Sekunden. Beim Handschalter Memory
blinkt die LED (2), beim Handschalter Memory-Display [Bild 2] die
Lichtleiste (3) zweimal weiß, um anzuzeigen, dass der Speicher-
vorgang läuft.
- Nur Handschalter Memory-Display [Bild 2]: Das Display zeigt die
gespeicherte Position mit einem Stern und der Positionsnummer an.
Die Zahl neben dem Stern entspricht der Reihenfolge, in der die
Positionen gespeichert werden. Erste Position gespeichert: Ein Stern
mit einer „1“ daneben (4). So werden die Speicherpositionen „1“ und
„2“ gespeichert.
- Wenn der Anwender den Schreibtisch zu einer anderen Position fährt
und diese speichert, überschreibt er die Speicherposition, die der
aktuellen Position am nächsten kommt.
- Zusätzliche Funktion bei Handschalter Memory-Display [Bild 2]:
Speichern der Positionen 3 und 4
Der Handschalter verfügt über 4 Speicherpositionen. Wenn Sie die
Stern-Taste (1) kurz drücken, zeigt das Display eine der 4 Speicher-
positionen an. Sie können durch mehrmaliges kurzes Drücken der
Stern-Taste (1) zwischen diesen 4 Speicherpositionen umschalten und
auswählen, unter welcher Nummer die aktuelle Position gespeichert
werden soll. Beispielsweise möchte der Anwender die aktuelle Position
als Speicherposition 3 speichern: Drücken Sie die Stern-Taste mehrmals
1 2
(1) (1)(4)
(2)
(3)

14
bis im Display der „Stern“ mit der „3“ daneben erscheint. Führen Sie
nun denselben Speichervorgang wie oben beschrieben durch: Drücken
Sie den Stern für 2 Sekunden und die Position wird gespeichert.
-Anfahren von Speicherpositionen
Nach dem Speichern der Speicherpositionen können diese einfach
durch Drücken und Halten des Handschalters angefahren werden. Ist
eine gespeicherte Position erreicht, stoppt der Tisch automatisch.
Auf diese Weise kann der Anwender zwischen Stehen und Sitzen
wechseln, ohne eigens auf den Handschalter zu schauen.
- Wenn der Tisch bei einer gespeicherten Position stoppt, kann der
Anwender den Handschalter für eine Sekunde drücken und der Tisch
fährt an der gespeicherten Position vorbei in die Richtung, in die
gedrückt wird. Alternativ dazu kann der Anwender den Handschalter
auch loslassen und dann erneut drücken, um an der Speicherposition
vorbeizufahren.
- Gespeicherte Positionen löschen
Drücken Sie die Stern-Taste für 8 Sekunden, um alle gespeicherten
Positionen zu löschen. Die LED bzw. das Lichtband blinkt rot, wenn
der Vorgang abgeschlossen ist.
4.3 Tastensperre/Sicherung in privaten Räumen
Der Handschalter (VS-Teil-Nr. 88-668) für die Verwendung des Tisches im
privaten Bereich muss über eine Sperrfunktion gesichert sein. Ist diese
Funktion nicht vorhanden, wenden Sie sich bitte an den VS-Kunden-
dienst (Tel. [phone])!
Achtung! Wenn der Handschalter gesperrt ist, leuchtet im Display
ein Schloss. Das Licht wird für eine Sekunde rot.
Um das Bedienelement zu entsperren [Bild 1], drücken Sie die Tasten
Glocke (1) - Bluetooth (2) -Stern (3) direkt
hintereinander (max. 1 Sekunde Abstand). Wenn
der Handschalter entsperrt ist, wird die Höhe im
Display angezeigt. Der Handschalter ist nun
aktiviert. Durch Drücken des Handschalters
können Sie den Tisch wie gewünscht verstellen.
1
(1) (2) (3)

15
Danach bleibt der Handschalter für weitere 5 Sekunden aktiviert. Wird in
dieser Zeit nicht erneut eine Taste gedrückt, ist der handschalter wieder
gesperrt.
4.4 Bluetooth®Verbindung
Handschalter Memory und Memory-Display [Bild 1-2]:
Laden Sie die für Ihr Gerät geeignete Desk Control App im App Store
bzw. in Google Play herunter und koppeln Sie die App mit Ihrem
Gerät: Drücken Sie die Bluetooth® Taste (1) in der Mitte für 2 Sekunden,
um den Kopplungsmodus zu aktivieren.
Ein blaues Blinklicht in der LED (3) bzw. in der Lichtleiste (4) zeigt
an, dass der Kopplungsmodus aktiv ist.
Beim Handschalter Memory-Display informiert die Anzeige über die
Bluetooth-ID des Schreibtisches, die sich aus „DESK (TISCH)“ gefolgt
von einer vierstelligen Nummer zusammensetzt– suchen Sie diese ID
in der Liste „Tische in der Nähe“.
4.5 Erinnerung / Einstellen des Erinnerungsintervalls
Handschalter Memory und Memory-Display [Bild 1-2]:
Die Handschalter haben auf der linken Seite eine „Erinnerungstaste“
(2) – symbolisiert durch eine Glocke. Durch Drücken dieser Taste wird
das Intervall eingestellt, wie oft Sie eine Erinnerung zum Positions-
wechsel erhalten möchten.
Beim Handschalter Memory leuchtet die LED (3) in drei verschiedenen
Intensitäten auf, die jeweils ein Intervall darstellen. Beim Handschalter
Memory-Display stellt jeder weiße Block der Lichtleiste (4) ein Intervall
dar.
1 2
(3) (4)
(2) (1) (1) (2)

16
Die drei Intervalle sind:
-- Intervall 1: Erinnerung nach 55 Minuten Sitzen
-- Intervall 2: Erinnerung nach 50 Minuten Sitzen
-- Intervall 3: Erinnerung nach 45 Minuten Sitzen
Das gewählte Standardintervall erinnert nach 55 Minuten, was
bedeutet, dass die LED in der schwächsten Intensität bzw. nur ein
Balken der Lichtleiste weiß leuchtet. Schalten Sie einfach zwischen
den Intervallen durch Drücken der „Glocke“-Taste um. Wenn die LED
bzw. der Balken nicht leuchtet, ist die Erinnerung ausgeschaltet.
Mit Hilfe der Desk Control App ist es möglich, die drei Intervalle auf
benutzerdefinierte Werte zu personalisieren.
- Reset Erinnerung
Durch Drücken des "Glocken"-Symbols für 8 Sekunden kann die Erin-
nerungsfunktion auf die Standardwerte zurückgesetzt werden. Je nach
Modell blinkt die LED rot bzw. zeigt das Display einen Countdown und
der Balken blinkt um anzuzeigen, wann der Vorgang abgeschlossen ist.
- LED Erinnerung
Der Status des Schreibtischnutzers wird durch die LED in der linken
unteren Ecke bzw. durch die Lichtleiste angezeigt.
Der Status hängt vom gewählten Erinnerungsintervall ab. Wechselt
der Anwender die Position entsprechend dem Intervall in einer ange-
messenen Zeitspanne, pulsiert die LED bzw. die Lichtleiste langsam
grün. Wenn das Sitz-Intervall abläuft, verwandelt sich das langsam
pulsierende Grün für eine Minute in ein schnell pulsierendes Grün
und danach in ein statisches Orange – dies ist ein Hinweis für den
Anwender, den Schreibtisch nach oben zu fahren und aufzustehen.
In der Stehhöhe pulsiert die LED bzw. die Lichtleiste bis zu einer
möglichen Pause grün. Wenn der Schreibtisch wieder nach unten in
die Sitzposition gefahren wird, pulsiert die LED grün, bis sich die
Erinnerungsfunktion wieder ausschaltet.
Nach 4 Stunden ohne Aktion schaltet sich die LED bzw. die Lichtleiste
aus. Wenn das Handschalter gedrückt wird, schaltet sich das
grüne Licht wieder ein.

17
Bitte beachten Sie: Ist die LED für Erinnerungen aktiviert, befindet sich
der Handschalter nicht länger im Standby-Modus, solange das Licht ein-
geschaltet/aktiv ist.
4.6 Container- und Regal-Stopp
Auf-Ab mit Memory und Auf-Ab mit Memory und Display
Diese beiden Funktionen können eingesetzt werden, um den Verfahr-
berich des Tisches einzuschränken (wenn z.B. ein Container unter
dem Tisch steht). Eine Container-Stopp-Position kann in der unteren
Hälfte des Fahrbereiches eingestellt werden, eine Regal-Stopp-Position
in der oberen Hälfte. Wenn eine Container-Stopp-Position gesetzt
ist, fungiert diese als neue untere Endlage. Eine Regal-Stopp-Position
entspricht einer neuen oberen Endlage des Fahrbereichs. Um eine
Container- / Regal-Stopp-Position zu speichern, gehen Sie wie folgt vor:
- Fahren Sie den Schreibtsich auf eine bevorzugte Position durch
Drücken nach oben oder unten.
- Für eine Container-Stopp-Position halten Sie für 8 Sekunden die
Bluetooth®-Taste gedrückt und drücken gleichzeitig den Handschalter
nach unten.
- Für eine Regal-Stopp-Position halten Sie für 8 Sekunden die Blue-
tooth®-Taste gedrückt und drücken gleichzeitig den Handschalter
nach oben.
- Die LED leuchtet 2 mal weiß zur Bestätigung.
- Um die Stopps zu löschen, halten Sie die Stern- und Glocken-Taste
für 8 Sekunden gedrückt.

18
5. Fehlerbehebung
5.1 Der Tisch verfährt nicht
-Warten, ob die maximale Einschaltdauer (siehe Kapitel 8) überschritten
wurde und dadurch die Einschaltdauerbegrenzung aktiviert wurde.
- Prüfen Sie, ob alle Kabel richtig eingesteckt sind (bzw. ob Strom
vorhanden ist).
- Vergewissern Sie sich, dass die Belastung (siehe Kapitel 8) auf dem
Tisch nicht zu hoch ist.
- Vergewissern Sie sich, dass keine Hindernisse den Verfahrweg
blockieren.
5.2 Resetfahrt (Initialisierung)
Achtung! Bei Störungen ist ein manueller Reset (Initialisierung)
durchzuführen.
Die Reset-Position ist bei einer Tischhöhe von =< 650 mm erreicht. Bei
jeder Bedienung hat der Benutzer sich grundsätzlich davon zu überzeugen,
dass der Verfahrweg (spez. unter dem Tisch) frei von Hindernissen ist. Das
System wird durch Kippen und Halten des Handschalter nach unten ini-
tialisiert. Dieser muss gedrückt gehalten werden, bis die Antriebe die un-
tere Endlage erreicht haben. Sobald die Antriebe in der untersten Endla-
ge gestoppt haben, muss der Handschalter für 2-3 Sekunden losgelassen
werden, um dann für weitere 5 Sekunden gedrückt gehalten zu werden.
Danach ist die Initialisierung abgeschlossen. Das System wird während
der Initialisierung 5 mm abgesenkt und wieder angehoben. Bitte lassen
Sie den Handschalter während der Initialisierung auf keinen Fall los.
Achtung! Wenn der Handschalter losgelassen wird, bevor der Vorgang
komplett abgeschlossen ist, wird die Initialisierung unterbrochen und
muss neu begonnen werden. Bei einer abgebrochenen Initialisierung
ist keine Aufwärtsfahrt des Systems möglich.
Achtung! Wenn der Handschalter gesperrt ist, leuchtet im Display
ein Schloss, das Licht wird für eine Sekunde rot. Zum Entsperren des
Handschalters beachten Sie bitte Punkt 4.4.

19
Sollte ein Sicherheitsstopp eingestellt sein, so muss beachtet werden,
dass das System in die unterste Endlage gefahren werden muss, bevor
die Initialisierung gestartet werden kann. Um den eingestellten Sicher-
heitsstopp zu überwinden, muss nach Erreichen des Vorstopps ein zweites
Mal der Handschalter nach unten betätigt werden, damit das System mit
ca. der Hälfte der Antriebsgeschwindigkeit in die unterste Endlage weiter-
fährt. Nach erfolgreichem Reset verfährt das System die ersten beiden
Male in der obersten Stellung um ca. 3 mm zurück.
5.3 Fehlercodes
Am Display wird eine Fehlernummer angezeigt
Fehlercode Bedeutung Behebung/Beschreibung
E-01 Positionsverlust Führen Sie einen Reset durch
E-16 Tastenfehler Falsche Tastenkombination auf Hand-
schalter gedrückt, Tastenkombination
wird nicht unterstützt
E-59 Auahrschutz Auahrschutz des Tisches wurde ausgelöst
Kanal 1 Verfahrweg überprüfen,
Hindernisse entfernen
E-60 Auahrschutz Auahrschutz des Tisches wurde ausgelöst
Kanal 2 Verfahrweg überprüfen, Hindernisse entfernen
Achtung! Innerhalb der Garantiezeit ist der Austausch der Antriebs-
technik nur durch den VS-Kundendienst (VS-KD) zulässig.
Wichtig! Für weitere Fragen wenden Sie sich an ihren zuständigen
VS-Fachberater bzw. an die entsprechende VS-Niederlassung.
5.4 Fehlerbehebung Kunde / VS Kundendienst
Achtung! Der Austausch der Antriebstechnik ist nur durch den
VS-Kundendienst (VS-KD) zulässig!

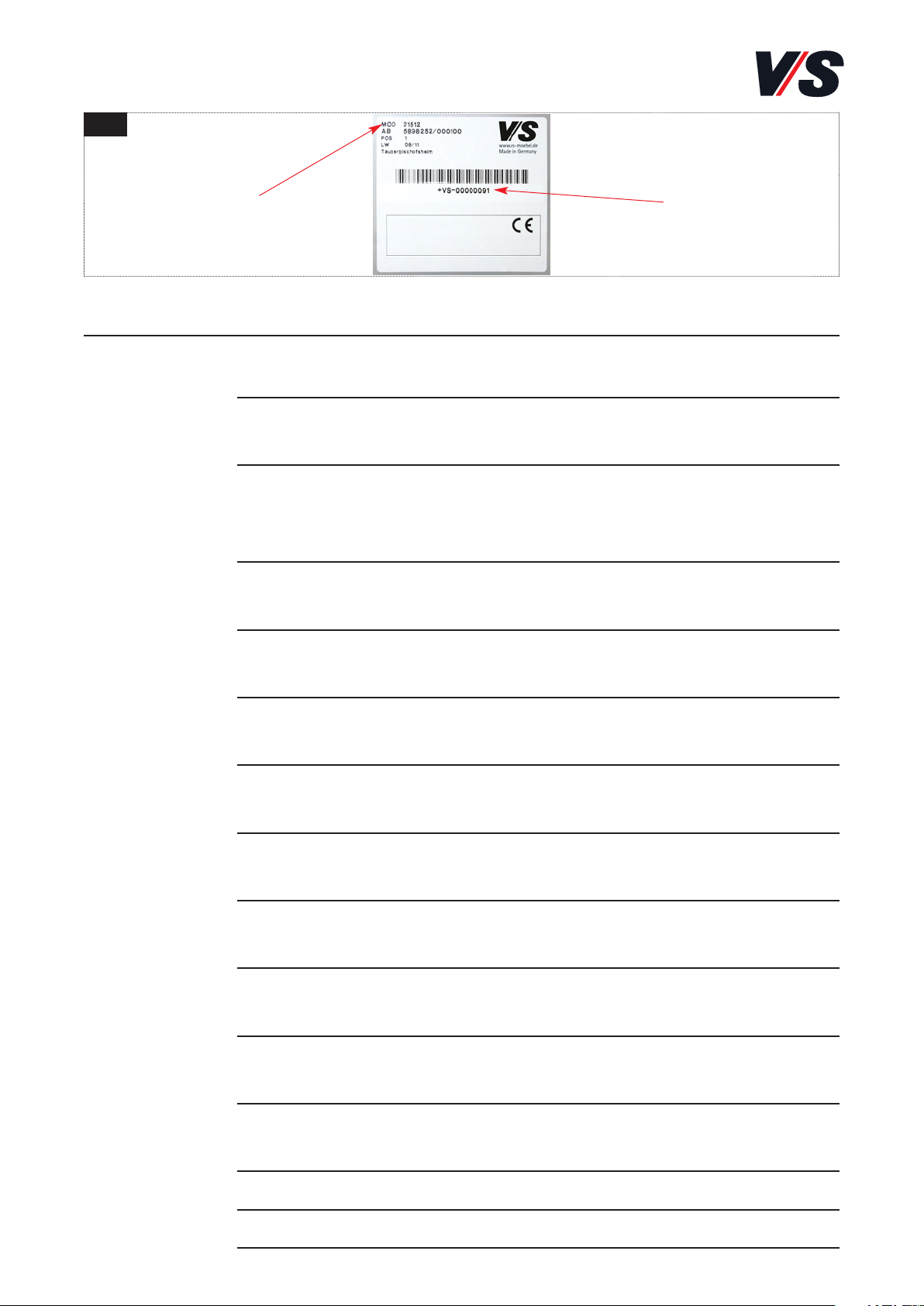

Bei der Kontaktaufnahme mit dem VS-Kundendienst bitte die Modell-Nr.
und die Serien-Nr. des Tisches bereithalten. Diese befindet sich auf einem
Typenschild auf der Tischplattenunterseite [Bild 4].

20
Fehler Fehlerbeschreibung Fehlerbehebung
Antriebe Steuerung nicht eingesteckt Netzkabel einstecken
funktionieren
nicht Antrieb nicht eingesteckt Motorkabel einstecken
Schlechter Steckkontakt Tischhandschalter, Netz-
oder Motorenstecker
richtig einstecken
Antrieb defekt Wenden Sie sich bitte
an den Kundendienst
Steuerung defekt Wenden Sie sich bitte
an den Kundendienst
Tischhandschalter defekt Tischhandschalter
auswechseln
Antrieb läuft Steuerung defekt Wenden Sie sich bitte
nur in einer an den Kundendienst
Richtung Tischhandschalter defekt Tischhandschalter
auswechseln
Steuerung Steuerung nicht eingesteckt Netzkabel einstecken
oder
Tischhand- Tischhandschalter nicht Tischhandschalter
schalter angesteckt anstecken
funktioniert Steuerung defekt Wenden Sie sich bitte
nicht an den Kundendienst
Netzkabel defekt Wenden Sie sich bitte
an den Kundendienst
Tischhandschalter defekt Tischhandschalter auswechseln
Schlechter Steckkontakt Stecker richtig einstecken
Serien-Nr.Modell-Nr.
4
