Westfalia 80 31 50 User manual

Bedienungsanleitung
Instruction Manual
Druckluft-Sandstrahlpistole
A
rtikel Nr. 80 31 50
Air Sand Blaster Kit
A
rticle No. 80 31 50

II
Instruction manuals provide valuable hints for using your new device. They
enable you to use all functions, and they help you avoid misunderstandings
and prevent damage.
Please take the time to read this manual carefully and keep it for future
reference.
Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang mit
Ihrem neuen Gerät. Sie ermöglichen Ihnen, alle Funktionen zu nutzen, und sie
helfen Ihnen, Missverständnisse zu vermeiden und Schäden vorzubeugen.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe
durchzulesen und bewahren Sie diese für späteres Nachlesen gut auf.
Sehr
g
eehrte Damen und Herren
Dear Custome
r

III
Übersicht
W
erkzeu
g
e
|
Overvie
w
ToolsÜbersicht Zubehö
r
|
Overview Accessor
y
Übersicht
|
Overvie
w
891011
7
6
2
1
3
4
5

IV
1 Strahldüse Nozzle
2 Ansaugschlauch Suction Hose
3 Abzugshebel Trigger
4 Handgriff Handle
5 Druckluftanschluss mit Druckluft-
Schnellkupplungsadapter
Compressed Air Connection with
Air Quick Coupling Adaptor
6 Klettverschluss Hook-and-Loop Fastener
7 Vorratsbeutel Reservoir Bag
8 Düsenaufsatz „Flach“ Nozzle Insert “Flat”
9 Düsenaufsatz „90º Innenkante“ Nozzle Insert “90º Inner Edge”
10 Düsenaufsatz „Rund“ Nozzle Insert “Round”
11 Düsenaufsatz „90º Außenkante“ Nozzle Insert “90º Outer Edge”
Druckluft-
Sandstrahlpistole
Air Sand Blaster
Arbeitsdruck 6 bar Operating Pressure
Max. Betriebsdruck 8 bar Max. Operating
Pressure
Max. Luftverbrauch Max. 170 l/min Air Consumption
Hand Arm Vibration 2,6 m/s2Hand Arm Vibration
Schalldruckpegel LpA = 75 dB (A) Sound Pressure Level
Schallleistungspegel LWA = 85 dB (A) Sound Power Level
Gewicht 422 g Weight
Druckluftanschluss Schnellkupplungsadapter
Quick Coupling Adaptor Air Connection
Übersicht
|
Overview
Technische Daten
|
Technical Data

1
Table of Contents
Inhaltsverzeichnis
Technische Daten ........................................................................Seite IV
Sicherheitshinweise......................................................................Seite 2
Bestimmungsgemäße Verwendung .............................................Seite 4
Vor der ersten Benutzung ............................................................Seite 4
Inbetriebnahme ............................................................................Seite 4
Luftdruck und Luftmenge..............................................................Seite 5
Wartung und Pflege......................................................................Seite 5
Schmierung ..................................................................................Seite 6
Lagerung ......................................................................................Seite 6
Technical Data ............................................................................ Page IV
Safety Notes................................................................................ Page 7
Intended Use ............................................................................... Page 9
Before first Use............................................................................ Page 9
Start-up........................................................................................ Page 9
Air Pressure and Air Volume....................................................... Page 10
Maintenance and Care................................................................ Page 10
Lubrication................................................................................... Page 11
Storing ......................................................................................... Page 11

2
Sicherheitshinweise
Alle Teile des Druckluft-Sandstrahlpistolen-Sets sind nur für den privaten
Gebrauch bestimmt. Das Set ist nicht für den gewerblichen Dauereinsatz
bestimmt.
Verwenden Sie die Sandstrahlpistole gemäß dieser Bedienungsanleitung und
nur für den bestimmungsgemäßen Einsatzbereich.
Personen mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten dürfen die Druckluft-Sandstrahlpistole nicht benutzen, es sei denn
sie werden durch eine Betreuerin/einen Betreuer beaufsichtigt und unter-
wiesen.
Halten Sie die Sandstrahlpistole außer Reichweite von Kindern.
Die Druckluft-Sandstrahlpistole darf nur von sachkundigen Personen in Betrieb
genommen werden. Bei unsachgemäßer Benutzung oder jeglicher Verände-
rung können gesundheitliche Beeinträchtigungen sowie Sachschäden
entstehen.
Richten Sie die Sandstrahlpistole niemals auf sich selbst oder andere Perso-
nen oder auf Tiere. Verwenden Sie das Gerät nicht in der Nähe von Autos,
Möbeln, Glas, etc., da diese durch die Verstreuung des Sandes beschädigt
werden könnten.
Tragen Sie beim Arbeiten mit der Sandstrahlpistole
die erforderliche Schutzkleidung, insbesondere
Schutzbrille, Gehörschutz und Schutzhandschuhe.
Verbinden Sie den Druckluftanschluss nur über die Schnellverschlusskupplung
mit dem Druckluftwerkzeug und regulieren Sie die Arbeitsdruckeinstellung
über einen Druckminderer. Der maximal zulässige Arbeitsdruck von 8 bar darf
niemals überschritten werden.
Verwenden Sie als Energiequelle niemals Sauerstoff, brennbare Gase oder
halogenierten Kohlenwasserstoff.
Kontrollieren Sie sämtliche Anschlüsse und Schläuche auf guten Sitz und
Funktionstüchtigkeit. Lose Schläuche können eine ernsthafte Verletzungs-
gefahr darstellen.
Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden
und gesundheitlichen Beeinträchtigungen die beigefügten
Allgemeinen Sicherheitshinweise sowie folgende Hinweise:

3
Sicherheitshinweise
Trennen Sie vor Einstellungsarbeiten, vor Störungsbeseitigung, bei längerem
Nichtgebrauch und bei Wartungsarbeiten die Druckluft-Sandstrahlpistole von
der Druckluftquelle.
Die Druckluft-Sandstrahlpistole darf nicht zweckentfremdet oder umgebaut
werden. Verwenden Sie nur Original-Zubehör. Nicht empfohlenes Zubehör
kann ein Gefahrenrisiko darstellen.
Tragen Sie das Gerät nie am Schlauch, sondern halten Sie das Gerät am
Gehäuse.
Halten Sie den Handgriff trocken und frei von Öl oder Fett.
Verwenden Sie die Druckluft-Sandstrahlpistole nicht in der Nähe von
brennbaren Flüssigkeiten, Gasen oder Staub. Durch Funken können sich
Staub oder Gase entzünden.
Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen Sie mit
Umsicht an die Arbeit.
Verwenden Sie das Gerät nicht, wenn es nicht korrekt arbeitet oder es
beschädigt wurde. Unternehmen Sie keine eigenen Reparaturversuche.
Wenden Sie sich an unseren Kundendienst.

4
Benutzun
g
Bestimmungsgemäße Verwendung
Die Druckluft-Sandstrahlpistole ist ein druckluftbetriebenes Werkzeug für den
vielseitigen Einsatz. Die Sandstrahlpistole eignet sich z.B. zum Sandstrahlen
von Eisen, Blechen, Metallgegenständen, etc.
Zur bestimmungsgemäßen Verwendung gehört auch das Einhalten der
Anleitung.
Jede darüber hinausgehende Verwendung (andere Medien, Gewaltan-
wendung) oder eigenmächtige Veränderung (Umbau, kein Original-Zubehör)
können Gefahren auslösen und gelten als nicht bestimmungsgemäß.
Vor der ersten Benutzung
Nehmen Sie die Druckluft-Sandstrahlpistole und die benötigten Zubehörteile aus
der Verpackung und überprüfen alle Teile auf Transportschäden. Halten Sie die
Verpackungsmaterialien von Kleinkindern fern. Es besteht Erstickungsgefahr!
Inbetriebnahme
Befüllen Sie den Vorratsbeutel (7) mit Sandstrahlmittel.
Stülpen Sie den Vorratsbeutel von unten komplett über den Ansaug-
schlauch (2) und befestigen Sie diesen mit dem Klettverschluss (6) an der
Sandstrahlpistole.
Stecken Sie je nach Einsatzzwecke den gewünschten Düsenaufsatz (8-11) auf
die Strahldüse (1) der Pistole. Die Düsenaufsätze unterscheiden sich durch
unterschiedliche Sprüheigenschaften bzw. durch andere Sprühmuster.
Die Druckluft-Sandstrahlpistole ist mit einem Druckluft-Schnellkupplungs-
adapter (5) ausgestattet. Verbinden Sie den Druckluftkompressor über einen
flexiblen Druckluftschlauch mit dem Schnellkupplungsadapter der Sandstrahl-
pistole und nehmen Sie den Druckluftgenerator in Betrieb.
Führen Sie die Sandstrahlpistole an das zu bearbeitende Objekt heran.
Drücken Sie auf den Abzugshebel (3), um die Sandstrahlpistole in Betrieb zu
nehmen. Je weiter der Abzugshebel eingedrückt wird, desto stärker wird der
Strahl. Führen Sie ggf. vorher einen Probelauf an einem nicht mehr benötigten
Werkstück durch.
Lassen Sie den Abzugshebel los, um die Luftzufuhr/den austretenden
Sandstrahl zu stoppen.
Trennen Sie das Werkzeug nach der Arbeit oder zum Wechsel des Düsen-
aufsatzes vom Druckluftgenerator.
Reinigen Sie das Werkzeug und die Düsenaufsätze nach der Arbeit mit einem
feuchten Tuch.

5
Benutzun
g
Luftdruck und Luftmenge
Die Druckluft-Sandstrahlpistole sollte mit einem Druck von 6 bar und mit einem
Kompressor mit einem Luftvolumen von min. 200 l/min betrieben werden. Ein
größerer Druck als der max. zulässige Druck von 8 bar würde aufgrund
höherer Belastung die Lebensdauer des Gerätes verkürzen. Ideal ist ein
Kompressor mit einem Luftvolumen von 300 – 400 l/min.
Verwenden Sie nur Anschlussschläuche mit einem Innendurchmesser von
mindestens 9 mm. Bedenken Sie bitte beim Einstellen des Luftdrucks, dass
der Druck bei einer Schlauchlänge von 10 m und einem Innendurchmesser
von 9 mm um ca. 0,6 bar absinkt.
Wartung und Pflege
Um eine einwandfreie Funktion und lange Lebensdauer zu gewährleisten, ist
eine gewissenhafte Wartung unerlässlich.
Zum Betrieb von Druckluftwerkzeugen wird saubere Luft benötigt. Korrosions-
rückstände, Staub und Schmutz aus der Versorgungsleitung beeinträchtigen
die Leistung und schaffen technische Probleme. Eine dem Werkzeug
vorgeschaltete Wartungseinheit mit Filter und Reduzierventil entzieht der Luft
Feuchtigkeit und Schmutz und regelt den Betriebsdruck.
Reinigen Sie die Sandstrahlpistole und die Düsenaufsätze nach der Arbeit mit
einem feuchten Tuch.
Benutzen Sie keine chemischen Reinigungsmittel, die aggressive Substanzen
enthalten, wie Benzin, Verdünnung u.a., da sie die Oberflächen beschädigen
könnten.
Lassen Sie keine Flüssigkeiten in das Werkzeug gelangen und tauchen Sie
das Gerät nicht in Flüssigkeiten. Wasser in der Druckluftzufuhr kann Schäden
am Gerät verursachen. Entwässern Sie Ihren Kompressor oder Ihr Leitungs-
system regelmäßig! Reinigen Sie den Luftfilter ihrer Anlage ebenfalls
regelmäßig.

6
Benutzun
g
Schmierung
Die Druckluft-Sandstrahlpistole benötigt gereinigte und ölfreie Luft. Verwenden
Sie daher keinen Nebelöler für die Luftzufuhr.
Verwenden Sie nach Möglichkeit nur Druckluftschläuche für die Druckluft-
zufuhr, die nicht bereits mit anderen Druckluftwerkzeugen verwendet wurden,
welche einen Nebelöler voraussetzen.

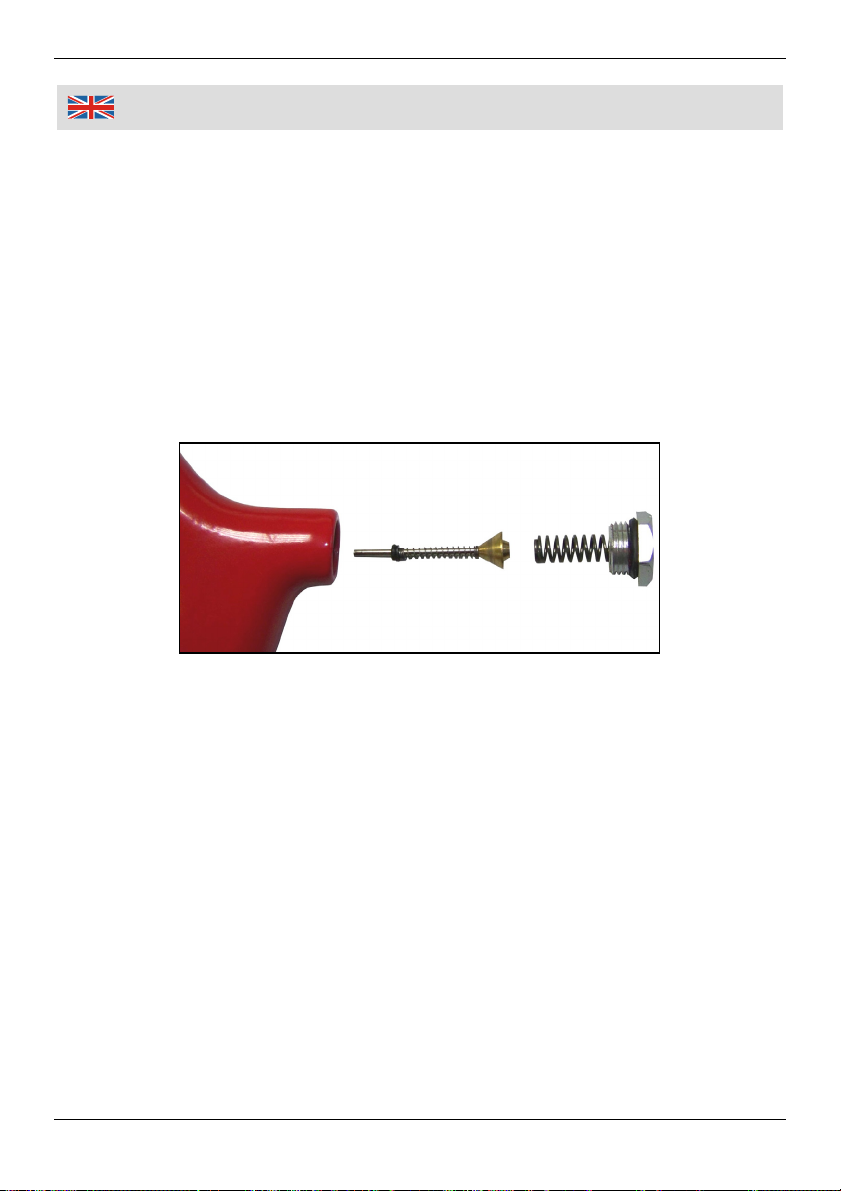

Ölen Sie von Zeit zu Zeit die beweglichen Teile des Abzugsmechanismus der
Sandstrahlpistole. Drehen Sie dazu die Verschlussschraube an der Oberseite
der Sandstrahlpistole gegen den Uhrzeigersinn los. Entnehmen Sie die Teile
des Federmechanismus aus der Öffnung und reinigen Sie diese. Ölen Sie die
Teile anschließend mit einigen Tropfen Öl und bauen Sie die Teile in
umgekehrter Reihenfolge wieder zusammen.
Lagerung
Lagern Sie alle Teile des Sets an einem vor Staub und Schmutz geschützten,
trockenen Ort.

7
Safet
y
Notes
Only use the items of this air sandblaster kit for domestic purposes. The items
are not designed for continuous, professional use.
Only use the air sand blaster according to this instruction manual and for the
intended use.
Persons with limited physical, sensorial or mental abilities are not allowed to
use the air sand blaster kit, unless they are supervised and briefed for their
safety by a qualified person.
Keep the air sand blaster out of reach of children.
The air sand blaster may only be operated by competent persons. Unintended
use or modifications of any kind can lead to injuries or to damage to property.
Never direct the air sand blaster towards people, animals or plants. Do not
operate the sand blaster in the vicinity of cars, furniture, glass, etc. to avoid
damage cause by the sand blast.
Wear personal protective equipment when using the
air sand blaster, in particular wear safety goggles,
hearing protection and safety gloves.
For your own safety always use the quick coupling adaptor to connect the air
sand blaster to the air supply. Always regulate the working pressure by using a
pressure regulator. Do not exceed the max. permitted working air pressure of
8 bar.
Never use oxygen or flammable gases as source of energy.
Check if all connections and hoses are mechanically secured and if they are
functioning properly. Loose hoses may cause severe injuries.
Disconnect the air sand blaster from the compressed air source before doing
any maintenance work or when not in use.
Do not modify the air sand blaster in any way and do not use it for any
unintended use. Only use original accessory. Not recommended accessory
can bear a risk of danger.
Never carry the unit with the hose. Carry it with the housing.
Please note the included General Safety Notes and the following
safety notes to avoid malfunctions, damage or physical injury:

8
Safet
y
Notes
Keep the handle dry and free from oil or grease.
Do not use the air sand blaster near flammable liquids, gases or dust. Sparks
may ignite the dust or fumes.
Stay alert! Watch what you are doing. Use common sense.
Do not use the air sand blaster kit any further in case of damage. Do not open
the unit and do not try to repair them yourself. In case of question or problems
contact a professional or our customer service.

9
Usin
g
Intended Use
The air sand blaster is a tool driven by compressed air. It is designed for
versatile use. The air sand blaster is suitable for sand-blasting of iron, sheet
metal, metal objects, etc.
The intended use also includes an operation following the operating
instructions.
Any use beyond these parameters (different media, applying force) or any
changes (reconstruction, no original accessory) can lead to serious risks and
is regarded as use that is contrary to the intended purpose.
Before first Use
Unpack the air sand blaster and the required accessory and check all parts for
any damage in transit. Dispose of packaging materials or store them out of reach
of children. Plastic bags etc. may become a deadly toy for children.
Start-up
Fill the reservoir bag (7) with appropriate grinding material.
Put the reservoir bag from below over the suction hose (2). Use the hook-and-
loop fastener (6) to attach it to the sand blaster.
Depending on the operation purpose, attach the desired nozzle insert (8-11)
on the nozzle (1) of the sand blaster. The nozzle inserts vary in their blasting
characteristics and their blasting pattern.
The air sand blaster is equipped with a compressed air quick coupling adaptor
(5). Connect the air hose to the compressed air generator and to the quick
coupling adaptor of the air sand blaster. Power up the generator.
Lead the air sand blaster to the workpiece and press the trigger (3) to start the
delivery of air and to start-up the sand blaster. The more you press the trigger,
the stronger the sand blast will be. If necessary, perform some test runs on an
unused workpiece before work.
Release the trigger to stop the delivery of air and to stop sand blasting.
After work or before changing the nozzle insert, disconnect the tool from the
compressed air generator.
After use, clean the air sand blaster and the nozzle inserts with a moist cloth.

10
Usin
g
Air Pressure and Air Volume
Operate the air sand blaster with a pressure of 6 bar using a compressor with
an air suction capacity of at least 200 l/min. When using higher pressure for
operating the air tool than the max. permitted pressure of 8 bar, its self life will
be reduced drastically. The ideal capacity is provided by compressors with a
suction capacity of 300 – 400 l/min.
Only use air hoses with an inner diameter of at least 9 mm. When setting up
the air pressure, always keep in mind that the pressure will decrease by
approx. 0.6 bar when using a 10 m long hose with an inner diameter of 9 mm.
Maintenance and Care
To ensure proper functionality and a long lifetime, diligent maintenance is
essential.
For operating pneumatic tools, clean air is required. Corrosion residues, dust
and dirt from the pneumatic pipes reduce the efficiency of the tool and will
cause technical problems. An upstream maintenance unit consisting of filter
and pressure regulator valve removes moisture and dirt from the air and
controls the working pressure.
After use, clean the air sand blaster and the nozzle inserts with a moist cloth.
Do not use abrasive or aggressive chemicals as benzene or thinner, which
may dissolve plastic parts.
Do not allow liquids to enter the unit and never immerse it into liquids. Water in
the compressed air inlet can damage the machine. Therefore it is
recommended to drain the air lines and the compressor in regular intervals!
Also clean the air filters in regular intervals.

11
Usin
g
Lubrication
The air sand blaster requires clean and oil-free air. So do not use an oil-fog
lubricator within the air supply system.
If possible, only use compressed air hoses for the air supply that previously
have not been used with other air tools which required an oil-fog lubrication
system.
Lubricate the moving parts of the trigger mechanism from time to time. To do
so, turn the screw on the top of the sand blaster counter clockwise to release
it. Remove the parts of the spring mechanism and clean them, if necessary.
Then add a few drops of oil to those parts and re-assemble them in reverse
order.
Storing
Store all parts of the set in a dry location that is protected from dust and dirt.

12
Notizen
|
Notes

V
Werter Kunde,
bitte helfen Sie mit, Abfall zu vermeiden.
Sollten Sie sich einmal von diesem Artikel trennen wollen, so bedenken Sie
bitte, dass viele seiner Komponenten aus wertvollen Rohstoffen bestehen und
wiederverwertet werden können.
Entsorgen Sie ihn daher nicht in die Mülltonne, sondern führen Sie ihn bitte
Ihrer Sammelstelle für Wertstoffe zu.
Dear Customer,
Please help avoid waste materials.
If you at some point intend to dispose of this article, then please keep in mind
that many of its components consist of valuable materials, which can be
recycled.
Please do not discharge it in the rubbish bin, but check with your local council
for recycling facilities in your area.
Entsor
g
un
g
|
Dis
p
osal

Gestaltung urheberrechtlich geschützt VI © Westfalia 11/10
Deutschland Österreich
Westfalia Westfalia
Werkzeugstraße 1 Moosham 31
D-58093 Hagen A-4943 Geinberg OÖ
Telefon: [phone] Telefon: [phone]
Telefax: (0180) 5 30 31 30 Telefax: (07723) 4 27 59 23
Internet: www.westfalia.de Internet: www.westfalia-versand.at
Schweiz UK
Westfalia Westfalia
Utzenstorfstraße 39 Freepost RSBS-HXGG-ZJSC
CH-3425 Koppigen 8 Fairfax Road, N. Abbot TQ12 6UD
Telefon: [phone] Phone: [phone]
Telefax: (034) 4 13 80 01 Fax: [phone]
Internet: www.westfalia-versand.ch Internet: www.westfalia.net
Kundenbetreuun
g
|
Customer Services
