Westfalia 92 85 24 User manual

Originalanleitung
Original Instructions
Sandstrahlpistole inkl. Zubehör
Artikel Nr. 92 85 24
Air Sandblaster Gun with Accessory
Article No. 92 85 24

II
Instruction manuals provide valuable hints for using your new device.
They enable you to use all functions, and they help you avoid misun-
derstandings and prevent damage.
Please take the time to read this manual carefully and keep it for future
reference.
Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang
mit Ihrem neuen Gerät. Sie ermöglichen Ihnen, alle Funktionen zu
nutzen, und sie helfen Ihnen, Missverständnisse zu vermeiden und
Schäden vorzubeugen.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe
durchzulesen und bewahren Sie diese für späteres Nachlesen gut auf.
Sehr geehrte Damen und Herren
Dear Customer

III
Übersicht Werkzeuge | Overview ToolsÜbersicht Zubehör | Overview AccessoryÜbersicht | Overview
8
9
10
11
1
6
5
2
4
3

IV
1
Strahldüse
Nozzle
2
Abzug
Trigger
3
Aufhängebügel
Hanger
4
Druckluftanschluss mit Stecknip-
pel
Compressed Air Connection
with Plug Nipple
5
Strahlgutbehälter
Grinding Material Container
6
Textil-Auffangbeutel
Textile Collecting Bag
7
Vorratsflasche 0,5 kg Strahlgut
(ohne Abb.)
0.5 kg Grinding Material
(w/o fig.)
8
Flächendüse
Round Nozzle
9
Außenkantendüse
Outer Edge Nozzle
10
Punktdüse
Point Nozzle
11
Innenkantendüse
Inner Edge Nozzle
Übersicht | Overview

1
Table of Contents
Inhaltsverzeichnis
Sicherheitshinweise................................................................ Seite 2
Bestimmungsgemäße Verwendung........................................ Seite 4
Vor der ersten Benutzung....................................................... Seite 4
Inbetriebnahme....................................................................... Seite 4
Luftdruck und Luftmenge........................................................ Seite 5
Wartung, Schmierung und Pflege........................................... Seite 6
Lagerung................................................................................ Seite 6
Technische Daten................................................................... Seite 12
Safety Notes...........................................................................Page 7
Intended Use..........................................................................Page 9
Before first Use.......................................................................Page 9
Operation................................................................................ Page 9
Air Pressure and Air Volume................................................... Page 10
Maintenance, Lubrication and Care........................................ Page 10
Storing....................................................................................Page 11
Technical Data........................................................................Page 12

2
Sicherheitshinweise
Lesen Sie die Bedienungsanleitung vor der Benutzung sorgfältig
durch und befolgen Sie alle Anweisungen. Bewahren Sie
die Anleitung für späteres Nachschlagen an einem siche-
ren Ort auf.
Alle Teile des Druckluft-Sandstrahlpistolen-Sets sind nur für den
privaten Gebrauch bestimmt. Das Set ist nicht für den gewerbli-
chen Dauereinsatz bestimmt.
Verwenden Sie die Sandstrahlpistole gemäß dieser Bedienungs-
anleitung und nur für den bestimmungsgemäßen Einsatzbereich.
Personen mit eingeschränkten physischen, sensorischen oder
geistigen Fähigkeiten dürfen die Druckluft-Sandstrahlpistole nicht
benutzen, es sei denn sie werden durch eine Betreuerin/einen
Betreuer beaufsichtigt und unterwiesen.
Halten Sie die Sandstrahlpistole außer Reichweite von Kindern.
Die Druckluft-Sandstrahlpistole darf nur von sachkundigen
Personen in Betrieb genommen werden. Bei unsachgemäßer
Benutzung oder jeglicher Veränderung können gesundheitliche
Beeinträchtigungen sowie Sachschäden entstehen.
Richten Sie die Sandstrahlpistole niemals auf sich selbst oder
andere Personen oder auf Tiere. Verwenden Sie das Ge-
rät nicht in der Nähe von Autos, Möbeln, Glas, etc., da
diese durch die Verstreuung des Sandes beschädigt wer-
den könnten.
Tragen Sie beim Arbeiten mit der Sandstrahlpistole die
erforderliche Schutzkleidung, insbesondere Atemschutz,
Schutzbrille, Gehörschutz und Schutzhandschuhe.
Verbinden Sie den Druckluftanschluss nur über den
Stecknippel mit dem Druckluftwerkzeug und regulieren Sie
Beachten Sie bitte zur Vermeidung von Fehlfunktionen,
Schäden und gesundheitlichen Beeinträchtigungen die
beigefügten Allgemeinen Sicherheitshinweise für
Druckluftwerkzeuge sowie folgende Hinweise:

3
Sicherheitshinweise
die Arbeitsdruckeinstellung über einen Druckminderer. Der ma-
ximal zulässige Arbeitsdruck von 8 bar darf niemals überschritten
werden.
Verwenden Sie als Energiequelle niemals Sauerstoff, brennbare
Gase oder halogenierten Kohlenwasserstoff.
Kontrollieren Sie sämtliche Anschlüsse und Schläuche auf guten
Sitz und Funktionstüchtigkeit. Lose Schläuche können eine
ernsthafte Verletzungs-gefahr darstellen.
Trennen Sie vor Einstellungsarbeiten, vor Störungsbeseitigung,
bei längerem Nichtgebrauch und bei Wartungsarbeiten die
Druckluft-Sandstrahlpistole von der Druckluftquelle.
Die Druckluft-Sandstrahlpistole darf nicht zweckentfremdet oder
umgebaut werden. Verwenden Sie nur Original-Zubehör. Nicht
empfohlenes Zubehör kann ein Gefahrenrisiko darstellen.
Tragen Sie das Gerät nie am Schlauch, sondern halten Sie das
Gerät am Gehäuse.
Halten Sie den Handgriff trocken und frei von Öl oder Fett.
Verwenden Sie die Druckluft-Sandstrahlpistole nicht in der Nähe
von brennbaren Flüssigkeiten, Gasen oder Staub. Durch Funken
können sich Staub oder Gase entzünden.
Seien Sie aufmerksam. Achten Sie darauf, was Sie tun. Gehen
Sie mit Umsicht an die Arbeit.
Verwenden Sie das Gerät nicht, wenn es nicht korrekt arbeitet
oder es beschädigt wurde. Unternehmen Sie keine eigenen Re-
paraturversuche. Wenden Sie sich an unseren Kundendienst.

4
Benutzung
Bestimmungsgemäße Verwendung
Die Druckluft-Sandstrahlpistole ist ein druckluftbetriebenes Werkzeug
für den vielseitigen Einsatz. Die Sandstrahlpistole eignet sich z.B. zum
Sandstrahlen von Eisen, Blechen, Metallgegenständen, etc.
Zur bestimmungsgemäßen Verwendung gehört auch das Einhalten der
Anleitung.
Jede darüberhinausgehende Verwendung (andere Medien, Gewaltan-
wendung) oder eigenmächtige Veränderung (Umbau, kein Original-
Zubehör) können Gefahren auslösen und gelten als nicht bestim-
mungsgemäß.
Vor der ersten Benutzung
Nehmen Sie die Druckluft-Sandstrahlpistole und die benötigten Zubehör-
teile aus der Verpackung und überprüfen Sie alle Teile auf Transport-
schäden. Halten Sie die Verpackungsmaterialien von Kleinkindern fern. Es
besteht Erstickungsgefahr!
Inbetriebnahme
1. Schrauben Sie den Strahlgutbehälter (5) von der Sandstrahlpistole ab
und befüllen Sie ihn mit Strahlgut. Schrauben Sie den befüllten Strahl-
gutbehälter anschließend wieder auf die Sandstrahlpistole.
2. Stülpen Sie den Auffangbeutel (6) von unten an die vordere Öffnung
der Sandstrahlpistole. Befestigen Sie den Auffangbeutel mit dem Klett-
verschluss an der Sandstrahlpistole.
3. Stecken Sie je nach zu behandelnder
Oberfläche bzw. je nach Einsatzzweck
die gewünschte Düse (8 –11) auf die
Strahldüse (1). Die Düsen unterschei-
den sich durch unterschiedliche Formen
der Austrittsöffnung.
Die Druckluft-Sandstrahlpistole ist mit
einem Stecknippel (4) ausgestattet.
Verbinden Sie den Kompressor über
einen flexiblen Druckluftschlauch mit
dem Stecknippel der Sandstrahlpistole
und nehmen Sie den Kompressor in Betrieb.

5
Benutzung
4. Setzen Sie die Düse der Sandstrahlpistole fest auf die Oberfläche des
zu bearbeitenden Objekts, damit am Rand kein Strahlmittel austreten
kann.
5. Drücken Sie den Abzug (2), um die Sandstrahlpistole in Betrieb zu
nehmen. Je weiter der Abzug eingedrückt wird, desto stärker wird der
Strahl. Das Strahlmittel wird gegen die Oberfläche geschleudert und
dann von dem Luftstrom mit in den Auffangsack getragen. Führen Sie
ggf. vorher einen Probelauf an einem nicht mehr benötigten Werkstück
durch.
6. Lassen Sie den Abzug los, um die Luftzufuhr bzw. den Sandstrahl zu
stoppen.
Der Auffangbeutel (6) muss regelmäßig entleert werden. Öffnen Sie
dazu den Klettverschluss des Auffangsacks und ziehen Sie den Beutel
nach unten ab. Das Strahlgut kann mehrmals verwendet werden.
7. Trennen Sie das Gerät nach der Arbeit, zur Wartung, zum Entleeren
des Auffangsacks, zum Befüllen des Strahlgutbehälters oder zum
Wechsel der Düse vom Kompressor.
8. Reinigen Sie das Gerät und die Düsen nach der Arbeit mit einem
feuchten Tuch.
Die Arbeitsergebnisse hängen von der Zeit, für die der Strahl auf eine
Stelle gerichtet wird und vom Arbeitsdruck ab. Bitte beachten Sie, dass
eine zu lange Strahlzeit und ein zu hoher Druck zu Schäden an der
behandelten Oberfläche führen können.
Dem Gerät liegt eine Flasche Strahlgut mit einem Liter Strahlgut bei.
Wenn Sie ein anderes Strahlgut verwenden, füllen Sie den Strahlgut-
behälter nur mit max. 1 Liter Strahlgut.
Luftdruck und Luftmenge
Die Druckluft-Sandstrahlpistole sollte mit einem Druck von 6 bar und
mit einem Kompressor mit einem Luftvolumen von min. 200 l/min be-
trieben werden. Ein größerer Druck als der max. zulässige Druck von
8 bar würde aufgrund höherer Belastung die Lebensdauer des Gerätes
verkürzen. Ideal ist ein Kompressor mit einem Luftvolumen von 200 –
300 l/min.
Verwenden Sie nur Anschlussschläuche mit einem Innendurchmesser
von mindestens 9 mm. Bedenken Sie bitte beim Einstellen des Luft-

6
Benutzung
drucks, dass der Druck bei einer Schlauchlänge von 10 m und einem
Innendurchmesser von 9 mm um ca. 0,6 bar absinkt.
Wartung, Schmierung und Pflege
Trennen Sie das Gerät zu Wartungsarbeiten immer vom Kompressor.
Um eine einwandfreie Funktion und lange Lebensdauer zu gewährleis-
ten, ist eine gewissenhafte Wartung unerlässlich.
Zum Betrieb von Druckluftwerkzeugen wird saubere Luft benötigt.
Korrosionsrückstände, Staub und Schmutz aus der Versorgungsleitung
beeinträchtigen die Leistung und schaffen technische Probleme. Eine
dem Gerät vorgeschaltete Wartungseinheit mit Filter und Reduzierventil
entzieht der Luft Feuchtigkeit und Schmutz und regelt den Betriebs-
druck.
Reinigen Sie die Sandstrahlpistole und die Düsen nach der Arbeit mit
einem feuchten Tuch.
Benutzen Sie keine chemischen Reinigungsmittel, die aggressive
Substanzen enthalten, wie Benzin, Verdünnung u.a., da sie die Ober-
flächen beschädigen könnten.
Lassen Sie keine Flüssigkeiten in das Gerät gelangen und tauchen Sie
das Gerät nicht in Flüssigkeiten. Wasser in der Druckluftzufuhr kann
Schäden am Gerät verursachen. Entwässern Sie den Kompressor oder
das Leitungssystem regelmäßig! Reinigen Sie den Luftfilter der Anlage
ebenfalls regelmäßig.
Die Druckluft-Sandstrahlpistole benötigt gereinigte und ölfreie Luft.
Verwenden Sie daher keinen Nebelöler für die Luftzufuhr.
Verwenden Sie nach Möglichkeit nur Druckluftschläuche für die
Druckluftzufuhr, die nicht bereits mit anderen Druckluftwerkzeugen
verwendet wurden, welche einen Nebelöler voraussetzen.
Ölen oder fetten Sie von Zeit zu Zeit die beweglichen Teile des Abzugs.
Achten Sie darauf, dass das Strahlgut absolut trocken und nicht zu
grobkörnig ist.
Lagerung
Lagern Sie alle Teile des Sets an einem vor Staub und Schmutz
geschützten, trockenen Ort.

7
Safety Notes
Read the instructions carefully before use and follow all
given instructions. Keep the instructions in a safe place for
future reference.
Only use the items of this air sandblaster kit for domestic purpos-
es. The items are not designed for continuous, professional use.
Only use the air sand blaster according to this instruction manual
and for the intended use.
Persons with limited physical, sensorial or mental abilities are not
allowed to use the air sand blaster kit, unless they are supervised
and briefed for their safety by a qualified person.
Keep the air sand blaster out of reach of children.
The air sand blaster may only be operated by competent per-
sons. Unintended use or modifications of any kind can lead to
injuries or to damage to property.
Never direct the air sand blaster towards people, animals or
plants. Do not operate the sand blaster in the vicinity of cars,
furniture, glass, etc. to avoid damage cause by the sand blast.
Wear personal protective equipment when using the air
sand blaster, in particular wear dust mask, safety goggles,
hearing protection and safety gloves.
For your own safety always use the plug nipple to connect
the air sand blaster to the air supply. Always regulate the
working pressure by using a pressure regulator. Do not
exceed the max. permitted working air pressure of 8 bar.
Never use oxygen or flammable gases as source of
energy.
Please note the included General Safety Notes and the
following safety notes to avoid malfunctions, damage
or physical injury:

8
Safety Notes
Check if all connections and hoses are mechanically secured and
if they are functioning properly. Loose hoses may cause severe
injuries.
Disconnect the air sand blaster from the compressed air source
before doing any maintenance work or when not in use.
Do not modify the air sand blaster in any way and do not use it
for any unintended use. Only use original accessory. Not recom-
mended accessory can bear a risk of danger.
Never carry the unit with the hose. Carry it with the housing.
Keep the handle dry and free from oil or grease.
Do not use the air sand blaster near flammable liquids, gases or
dust. Sparks may ignite the dust or fumes.
Stay alert! Watch what you are doing. Use common sense.
Do not use the air sand blaster kit any further in case of damage.
Do not open the unit and do not try to repair them yourself. In
case of question or problems contact a professional or our cus-
tomer service.

9
Using
Intended Use
The air sand blaster is a tool driven by compressed air. It is designed
for versatile use. The air sand blaster is suitable for sandblasting of
iron, sheet metal, metal objects, etc.
The intended use also includes an operation following the operating
instructions.
Any use beyond these parameters (different media, applying force) or
any changes (reconstruction, no original accessory) can lead to serious
risks and is regarded as use that is contrary to the intended purpose.
Before first Use
Unpack the air sand blaster and the required accessory and check all
parts for any damage in transit. Dispose of packaging materials or store
them out of reach of children. Plastic bags etc. may become a deadly toy
for children.
Operation
1. Screw off the grinding material container (5) and fill it with suitable
grinding material. Then screw the filled container on again.
2. Put the collecting bag (6) from below over the opening at the front of
the device. Use the hook-and-loop fastener to attach it to the sand
blaster.
3. Depending on the surface to be treated resp. depending on the
operation purpose, attach the desired nozzle (8 –11) on the nozzle (1).
The nozzle inserts vary in the shape of their front and in their blasting
characteristics.
The air sand blaster is equipped with a
plug nipple (4). Connect the air hose to
the compressor and to the plug nipple of
the air sand blaster. Power up the com-
pressor.

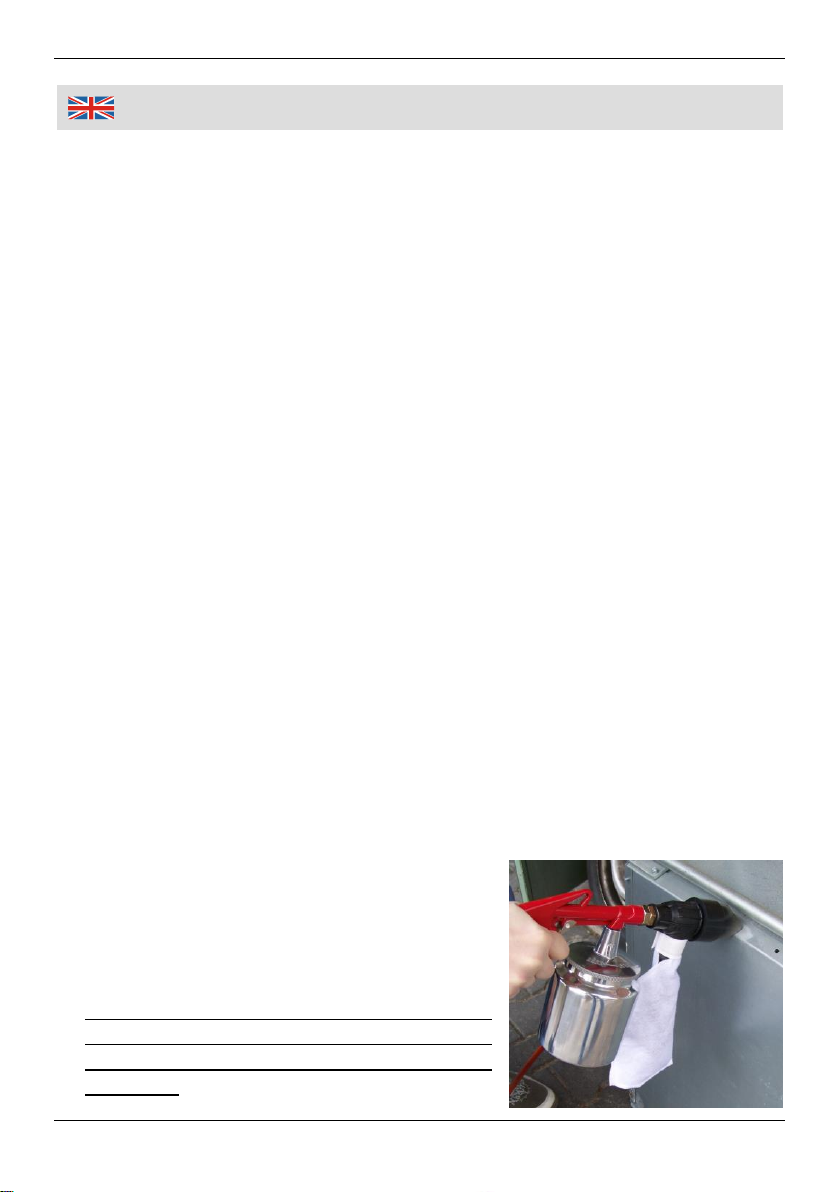

4. Firmly put the nozzle insert of the sand
blaster to the surface of the workpiece to
be processed to prevent the shot from
escaping.

10
Using
5. Press the trigger (2) to start the delivery of air and to start-up the sand
blaster. The more you press the trigger, the stronger the sand blast will
be. The shot is thrown against the surface and is then carried into the
collecting bag by the air stream. If necessary, perform some test runs
on an unused workpiece before work.
6. Release the trigger to stop the delivery of air and to stop sand blasting.
7. Empty the collecting bag (6) in regular intervals. To do so, open the
hook-and-loop fastener and pull it off the sand blaster. The grinding
material can be re-used several times.
8. After work, for emptying the collecting bag, for filling the grinding
material container or before changing the nozzle insert, disconnect the
device from the compressor.
9. After use, clean the air sand blaster and the nozzle inserts with a moist
cloth.
The results depend on the time for which one spot is exposed to the jet
of shot and on the air pressure. Please keep in mind that an exposure
too long or too much pressure can lead to damage to the treated sur-
face.
Included with the unit is a bottle with one litre of shot. When you decide
to use a different kind of shot, fill the container with up to one litre of
shot.
Air Pressure and Air Volume
Operate the air sand blaster with a pressure of 6 bar using a compres-
sor with an air suction capacity of at least 200 l/min. When using higher
pressure for operating the device than the max. permitted pressure of
8 bar, its self-life will be reduced drastically. The ideal capacity is pro-
vided by compressors with a suction capacity of 200 –300 l/min.
Only use air hoses with an inner diameter of at least 9 mm. When
setting up the air pressure, always keep in mind that the pressure will
decrease by approx. 0.6 bar when using a 10 m long hose with an inner
diameter of 9 mm.
Maintenance, Lubrication and Care
Before maintaining the device, always disconnect it from the com-
pressed air source.

11
Using
To ensure proper functionality and a long lifetime, diligent maintenance
is essential.
For operating pneumatic devices, clean air is required. Corrosion
residues, dust and dirt from the pneumatic pipes reduce the efficiency
of the device and will cause technical problems. An upstream mainte-
nance unit consisting of filter and pressure regulator valve removes
moisture and dirt from the air and controls the working pressure.
After use, clean the air sand blaster and the nozzle insert with a moist
cloth.
Do not use abrasive or aggressive chemicals as benzene or thinner,
which may dissolve plastic parts.
Do not allow liquids to enter the unit and never immerse it into liquids.
Water in the compressed air inlet can damage the machine. Therefore it
is recommended to drain the air lines and the compressor in regular
intervals! Also clean the air filters in regular intervals.
The air sand blaster requires clean and oil-free air. So do not use an oil-
fog lubricator within the air supply system.
If possible, only use compressed air hoses for the air supply that
previously have not been used with other air tools which required an
oil-fog lubrication system.
Lubricate the moving parts of the trigger from time to time.
Only use grinding material that is absolutely dry and that is not too
coarse.
Storing
Store the air sand blaster and the accessory in a dry location that is
protected from dust and dirt.

12
Technische Daten | Technical Data
Arbeitsdruck
3,5 bar
Operating Pressure
Max. Betriebsdruck
8 bar
Max. Operating
Pressure
Luftverbrauch ca.
116 l/min
Air Consumption
approx.
Hand-Arm-Vibration
< 2,5 m/s2
Hand Arm Vibration
Schalldruckpegel
LpA = 92 dB (A)
Sound Pressure Level
Schallleistungspegel
LWA = 103 dB (A)
Sound Power Level
Gewicht
Sandstrahlpistole
650 g
Weight Sandblaster
Druckluftanschluss
R ¼“
Air Connection
Körnung
0,2 –0,8 mm
Grain Size
Fassungsvermögen
Stahlgutbehälter
850 ml
Capacity
Grinding Material C.
Fassungsvermögen
Auffangbeutel
750 ml
Capacity
Collecting Bag

EU-Konformitätserklärung
EU Declaration of Conformity
v
Wir, die Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen,
We, the Westfalia Werkzeugcompany, Werkzeugstraße 1, D-58093 Hagen,
erklären in alleiniger Verantwortung, dass das Produkt
declare by our own responsibility that the product
Sandstrahlpistole ink. Zubehör
Air Sandblaster Gun with Accessory
Artikel Nr. 92 85 24
Article No. 92 85 24
den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien und
deren Änderungen festgelegt sind.
is according to the basic requirements, which are defined in the European Directives and their
amendments.
2006/42/EG
2006/42/EC
Maschinen
Machinery
EN 1953:2013, DIN 31000:2018
Die technischen Unterlagen werden bei der QS der Westfalia Werkzeugcompany verwahrt.
The technical documentations are on file at the QA department of the Westfalia Werkzeug-company.
Hagen, den 16. November 2021
Hagen, 16th of November, 2021
Thomas Klingbeil,
Qualitätsbeauftragter / QA Representative

Gestaltung urheberrechtlich geschützt VI © Westfalia 11/21
Deutschland
Österreich
Westfalia Westfalia
Werkzeugstraße 1 Moosham 31
D-58093 Hagen A-4943 Geinberg OÖ
Telefon: [phone] Telefon: [phone]
Telefax: (0180) 5 30 31 30 Telefax: (07723) 4 27 59 23
Internet: www.westfalia.de Internet: www.westfalia-versand.at
Schweiz
Westfalia
Wydenhof 3a
CH-3422 Kirchberg (BE)
Telefon: [phone]
Telefax: (034) 4 13 80 01
Internet: www.westfalia-versand.ch
Kundenbetreuung | Customer Services
Werter Kunde,
bitte helfen Sie mit, Abfall zu vermeiden.
Sollten Sie sich einmal von diesem Artikel trennen wollen, so bedenken
Sie bitte, dass viele seiner Komponenten aus wertvollen Rohstoffen
bestehen und wiederverwertet werden können.
Entsorgen Sie ihn daher nicht in die Mülltonne, sondern führen Sie ihn
bitte Ihrer Sammelstelle für Wertstoffe zu.
Dear Customer,
Please help avoid waste materials.
If you at some point intend to dispose of this article, then please keep
in mind that many of its components consist of valuable materials,
which can be recycled.
Please do not discharge it in the rubbish bin, but check with your local
council for recycling facilities in your area.
Entsorgung | Disposal
