Westfalia 82 60 24 User manual

Instruction Manual
Bedienungsanleitung
Spiralbohrer-Anschleifvorrichtung
Artikel Nr. 82 60 24
Drill Bit Sharpener
Article No. 82 60 24

II
Instruction manuals provide valuable hints for using your new
device. They enable you to use all functions, and they help you
avoid misunderstandings and prevent damage.
Please take the time to read this manual carefully and keep it for
future reference.
Bedienungsanleitungen enthalten wichtige Hinweise für den
Umgang mit Ihrem neuen Produkt. Sie ermöglichen Ihnen, alle
Funktionen zu nutzen, und sie helfen Ihnen, Missverständnisse
zu vermeiden und Schäden vorzubeugen.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in
Ruhe durchzulesen und bewahren Sie diese für späteres Nach-
lesen gut auf.
Sehr geehrte Damen und Herren
Dear Customers

III
Übersicht | Overview
8
9
10
11
12
7
6
5
4
3
2
1
14
15
13

IV
1
Gefederte Andruckvorrichtung
Spring mounted Attachment
2
Bohrerwanne
Bit Tray
3
Bohreranschlag
Bit Stop
4
Vorschubschraube
Adjustment Screw
5
Feststellschraube
Control Screw
6
Vorschubschlitten
Feed Slide
7
Schlittenfeststellschraube
Feed Slide Lock Screw
8
Flügelmutter
(nicht im Lieferumfang)
Wing Nut
(not included)
9
Gerätefuß
Slotted Base
10
Horizontalschwenklager
Horizontal Swivel Bearing
11
Schwenkachse
Swing Axis
12
Schneidwinkeleinsteller
Thumbscrew
13
Bohrlippenanschlag
Bit Lip Stop
14
Bohrwannenspitze
Tray Tip
15
Schleifscheibe
Grinding Disc
Übersicht | Overview

1
Table of Contents
Inhaltsverzeichnis
Sicherheitshinweise ........................................................Seite 2
Vor der ersten Benutzung...............................................Seite 3
Zusammenbau................................................................Seite 3
Benutzung.......................................................................Seite 4
Richtiges Schleifen, Fehlersuche und Fehlerbehebung..Seite 6
Wartung, Reinigung und Lagerung .................................Seite 9
Safety Notes ...................................................................Page 10
Before first Use ...............................................................Page 11
Mounting.........................................................................Page 11
Operating........................................................................Page 12
Correct Grinding, Cause of Faults and Correction ..........Page 14
Maintenance, Cleaning and Storing................................Page 16

2
Sicherheitshinweise
Beachten Sie bitte zur Vermeidung von Fehlfunktionen,
Schäden und gesundheitlichen Beeinträchtigungen
folgende Hinweise:
Personen mit eingeschränkten physischen, sensorischen oder
geistigen Fähigkeiten dürfen das Gerät nicht benutzen, es sei
denn, sie werden durch eine Betreuerin/einen Betreuer beauf-
sichtigt und unterwiesen.
Tragen Sie geeignete Arbeitskleidung, binden Sie lange Haare
zusammen und tragen Sie keinen Schmuck, um zu verhindern,
dass sie von beweglichen Teilen erfasst werden.
Benutzen Sie immer eine Schutzbrille beim Schleifen.
Halten Sie den Bohrer stets fest und benutzen Sie zum Schutz
gegen Verletzungen Arbeitshandschuhe.
Prüfen Sie den Zustand und die Befestigung der Schutzvorrich-
tungen und entfernen Sie keine mechanischen oder elektrischen
Schutzvorrichtungen.
Arbeiten Sie nicht mit einem beschädigten Schleifstein, Es
besteht Verletzungsgefahr. Tauschen Sie einen defekten
Schleifstein umgehend.
Beachten Sie bei der Benutzung der Schleifmaschine auch die
Sicherheitshinweise der Schleifmaschine.
Bearbeiten Sie keine beschädigten bzw. abgebrochenen Bohrer.
Verwenden Sie das Gerät nur zur Bearbeitung von Metallboh-
rern.
Sollte die Anschleifvorrichtung beschädigt sein, benutzen Sie
diese nicht mehr.

3
Benutzung
Vor der ersten Benutzung
Packen Sie die Spiralbohrer-Anschleifvorrichtung aus und überprü-
fen Sie alle Teile auf evtl. Transportschäden.
Für den Anschliff selbst benötigen Sie eine normale, fest montierte
Schleifmaschine (z. B. Doppelschleifer). Benutzen Sie eine feine
Schleifscheibe bzw. eine Schleifscheibe für Hartmetall. Montieren
Sie die Anschleifvorrichtung so vor den Schleifstein, dass Sie den
Bohrer bequem an die Schleifscheibe führen können.
Zusammenbau

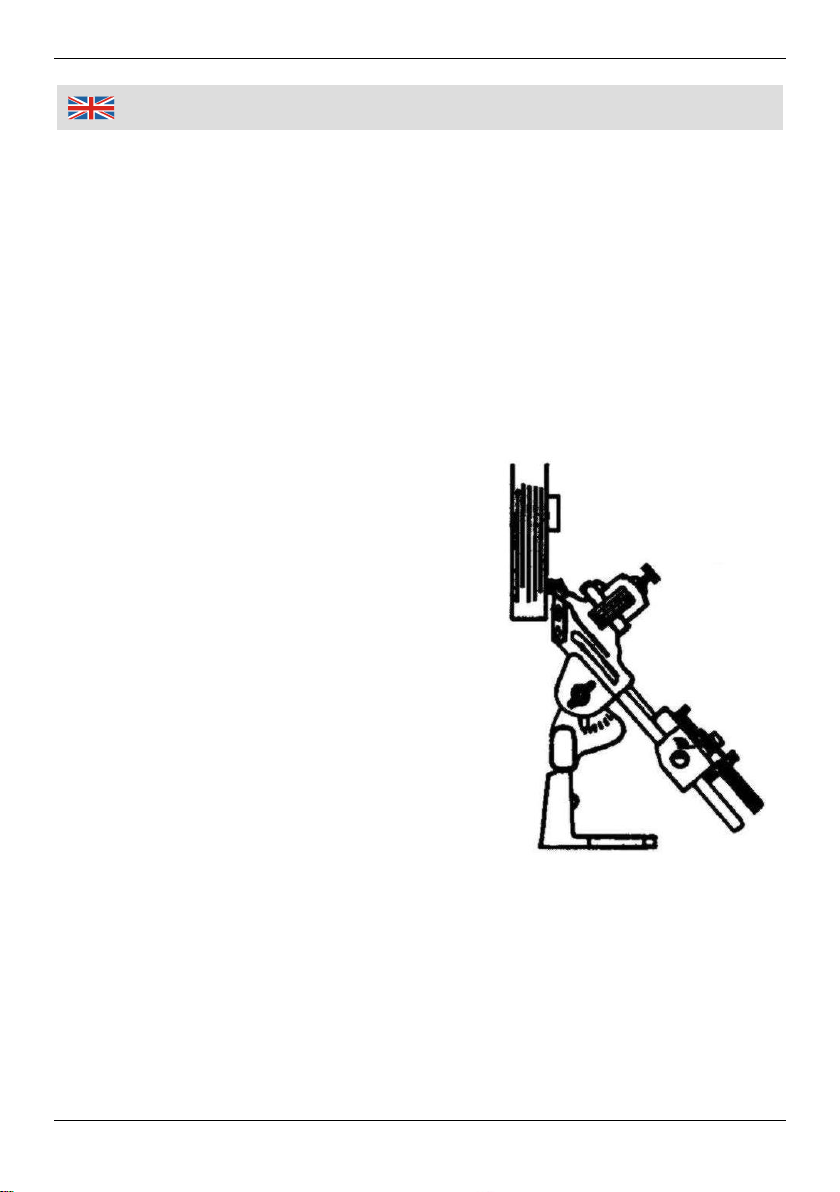

1. Montieren Sie die Schleifmaschine
fest z. B. auf einer Werkbank. Beach-
ten Sie dabei, dass zur Montage der
Anschleifvorrichtung seitlich von der
Schleifmaschine genügend Platz
bleiben muss.
Evtl. muss die Schleifscheiben-
schutzvorrichtung so verstellt wer-
den, dass der freie Bereich der
Schleifscheibe gegenüber der An-
schleifvorrichtung steht.
Der Bohrer sollte von einem Bereich
der Schleifscheibe angeschliffen
werden, der links von der An-
triebsnabe der Maschine liegt und nach Möglichkeit in gleicher
Höhe oder etwas tiefer als die Antriebsnabe der Maschine.
2. Positionieren Sie die Anschleifvorrichtung vor der Schleifscheibe
parallel zur Schleifscheibe. Montieren Sie die Anschleifvorrich-
tung z.B. mit einer Flügelmutter (8) an der Werkbank (Abstand
zur Schleifscheibe ca. 6 cm). Legen Sie ggf. ein Zwischenstück
(Holz), um die richtige Höhe zur Schleifscheibe zu erreichen.

4
Benutzung
3. Um genau den richtigen Abstand zur Schleifscheibe zu ermitteln,
legen Sie ggf. einen Bohrer ein und montieren Sie dann die Vor-
richtung exakt vor der Schleifscheibe.
Benutzung
1. Stellen Sie zunächst mit dem Schneidwinkeleinsteller (12) den
gewünschten Anschliffwinkel entsprechend des geplanten Ein-
satzes des Bohrers ein:
59° - allgemeiner Einsatz
88° - dünne Materialien, beugt Ausreißen vor
68° - für dünne Bohrer mit schnellem Vortrieb
49° - für weiche Metalle wie Kupfer, Blei, weiche Legierungen
41° - für Senkbohrer
2. Lösen Sie den Vorschubschlitten (6) mit der Schraube (7),
drehen Sie die Vorschubschraube (4) ganz zurück und legen Sie
den Bohrer ein. Dieser muss mit seiner Spitze etwa um das Maß
seines Durchmessers über die Bohrwannenspitze (14) hinausra-
gen.

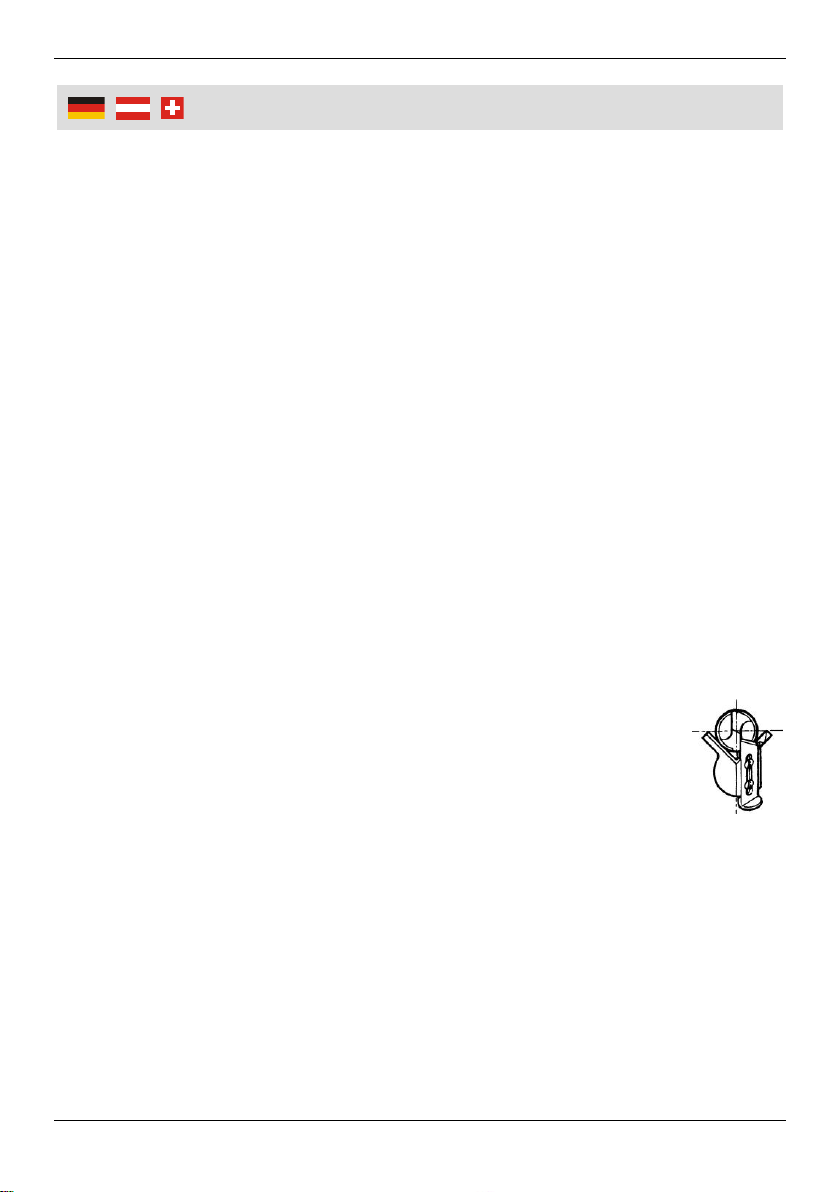

3. Ziehen Sie nun die Schlittenfeststellschraube (7) fest
und ziehen Sie die Halteschraube der Andruckvorrich-
tung (1) leicht an, nur so viel, dass der Bohrer gerade
festgehalten wird. Achten Sie auch darauf, dass die
Spiralnut des Bohrers am Anschlag liegt.
4. Lösen Sie die Flügelmutter (8) im Fuß der Anschleifvorrichtung
und verschieben Sie die Anschleifvorrichtung, bis ein Abstand
der Bohrerspitze von ca. 0,5 mm zur Schleifscheibe besteht.
Dabei muss die Bohrwannenspitze (14) genau senkrecht vor der
Schleifscheibe stehen.
5. Lösen Sie die Feststellschraube (5) etwas, schalten Sie die
Schleifmaschine ein und schieben Sie durch Drehen der Vor-
schubschraube (4) den Bohrer vor, bis er den Schleifstein be-
rührt. Schwenken Sie die gesamte Vorrichtung (am Vorschub-

5
Benutzung
Schleifscheibe
Ansicht von oben
nicht schwenken!
schwenken!
schlitten erfassen) nach rechts (gegen den Uhrzeigersinn). Da-
mit wird automatisch der richtige Anschliff hergestellt.
Dadurch, dass die Schwenkachse (11) nicht genau durch die
Mitte der Bohrerwanne (2) geht, bewirkt diese „Ungenauigkeit“
den richtigen Anschliff der Schneide und der Hinterschliffe. Des-
halb dürfen Sie die Schwenkachse (11) nur nach rechts drehen.
Je nach Abnutzungsgrad des Bohrers schieben Sie den Bohrer
mit der Vorschubschraube (4) weiter vor. Arbeiten Sie langsam,
damit der Bohrer nicht überhitzt wird und ausglüht.
Ist längeres Schleifen nötig, legen Sie Pausen zur Abkühlung ein.
Nach dem Anschleifen der einen Flanke des Bohrers ziehen Sie
die Feststellschraube (5) fest. Damit wird die gleiche Lage für die
andere Flanke festgelegt.
6. Lösen Sie die Halteschraube der Andruckvorrichtung (1) und
nehmen Sie den Bohrer heraus. Drehen Sie den Bohrer, so dass
jetzt die andere Flanke unten am Anschlag liegt. Drehen Sie die
Vorschubschraube (4) zurück und wiederholen Sie den Anschliff
für diese Flanke. Bei stark abgenutztem Bohrer, müssen Sie den
Schliff wiederholen.
Ist dennoch nicht das gewünschte Spitzenbild erreicht, wiederho-
len Sie den Schliff mit einem weiter über den Anschlag heraus-
geschobenen Bohrer (mehr als den Bohrerdurchmesser). Weite-
re Ausführungen zum richtigen Anschleifen von Bohrern finden
Sie im folgenden Kapitel.

6
Richtiges Schleifen
Richtiges Schleifen, Fehlerursachen und Fehlerbehebung
Das fachgerechte Schleifen eines Bohrers setzt trotz der Maschi-
nenhilfe mit vorgegebenen Schleifwinkeln und -bewegungen
etwas Erfahrung und vor allem Sorgfalt beim Umgang mit dem
Bohrer voraus.
Nachstehend erhalten Sie einige Hinweise zum ordnungs-
gemäßen Anschleifen des Bohrers und zur Vermeidung von
Fehlern. Diese Hinweise sind jedoch keine Garantie für einen
ordnungsgemäßen Schliff Ihres Bohrers. Letztendlich entscheidet
eigenes Geschick, der Zustand von Bohrer und Schleifscheibe
über das Ergebnis.
Begriffserklärung
Berühren Sie nicht die Bohrerspitze nach dem Schleifen! Es
besteht Verbrennungsgefahr!
Vor allen Arbeiten am Gerät, schalten Sie die Schleifmaschine ab
und ziehen Sie den Netzstecker aus der Steckdose. Führen Sie
keine Arbeiten an laufender Maschine aus!
Schleifen Sie nicht zu lange. Kontrollieren Sie öfter den Schleif-
vorgang! Verringern Sie den Druck auf den Bohrer beim Schlei-
fen.

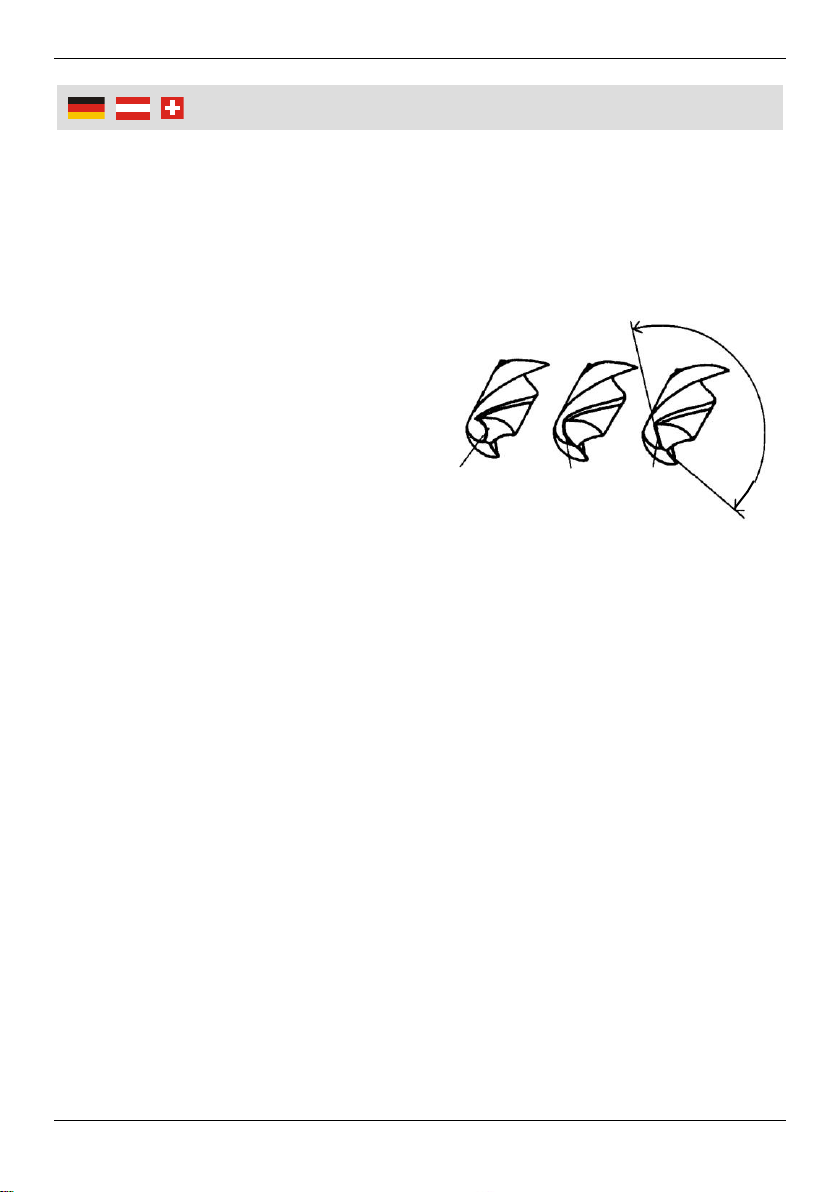

Spitze
(Mitte)
Schneide
Schneide
Schneid-
winkel
