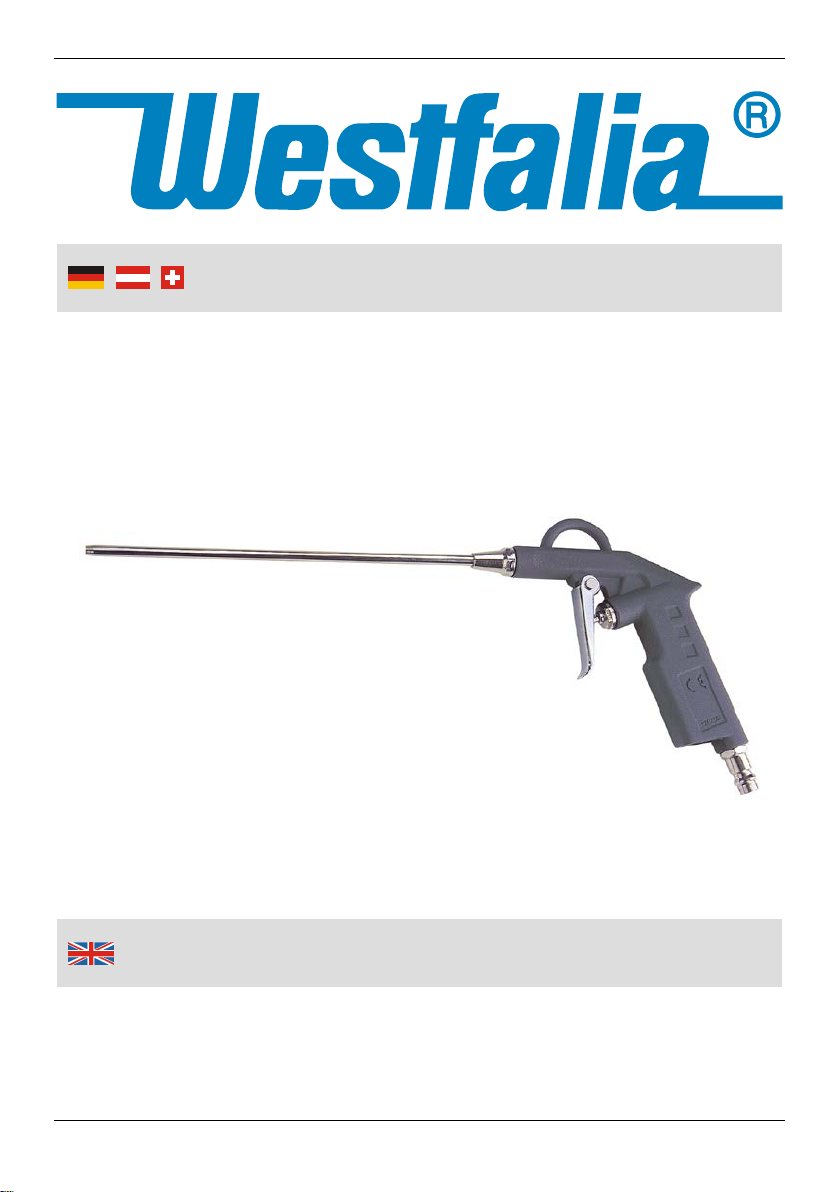

Westfalia 88 12 19 User manual

Bedienungsanleitung
Instruction Manual
Druckluftpistole
Artikel Nr. 88 12 19
Air Blow Gun
Article No. 88 12 19

2
Instruction manuals provide valuable hints for using your new device. They
enable you to use all functions, and they help you avoid misunderstandings
and prevent damage.
Please take the time to read this manual carefully and keep it for future
reference.
Bedienungsanleitungen enthalten wichtige Hinweise für den Umgang mit
Ihrem neuen Gerät. Sie ermöglichen Ihnen, alle Funktionen zu nutzen, und sie
helfen Ihnen, Missverständnisse zu vermeiden und Schäden vorzubeugen.
Bitte nehmen Sie sich die Zeit, diese Bedienungsanleitung in Ruhe
durchzulesen und bewahren Sie diese für späteres Nachlesen gut auf.
Sehr geehrte Damen und Herren
Dear Customers

3
Arbeitsdruck
3,5 – 8 bar
Operating Pressure
Max. Betriebsdruck
8 bar
Max. Operating Pressure
Luftverbrauch
Ca. 100 – 200 l/min
Air Consumption
Länge Ausblasrohr
216 mm
Length Blow-out Tube
Gewicht
169 g
Weight
Druckluftanschluss
R ¼“
Air Connection

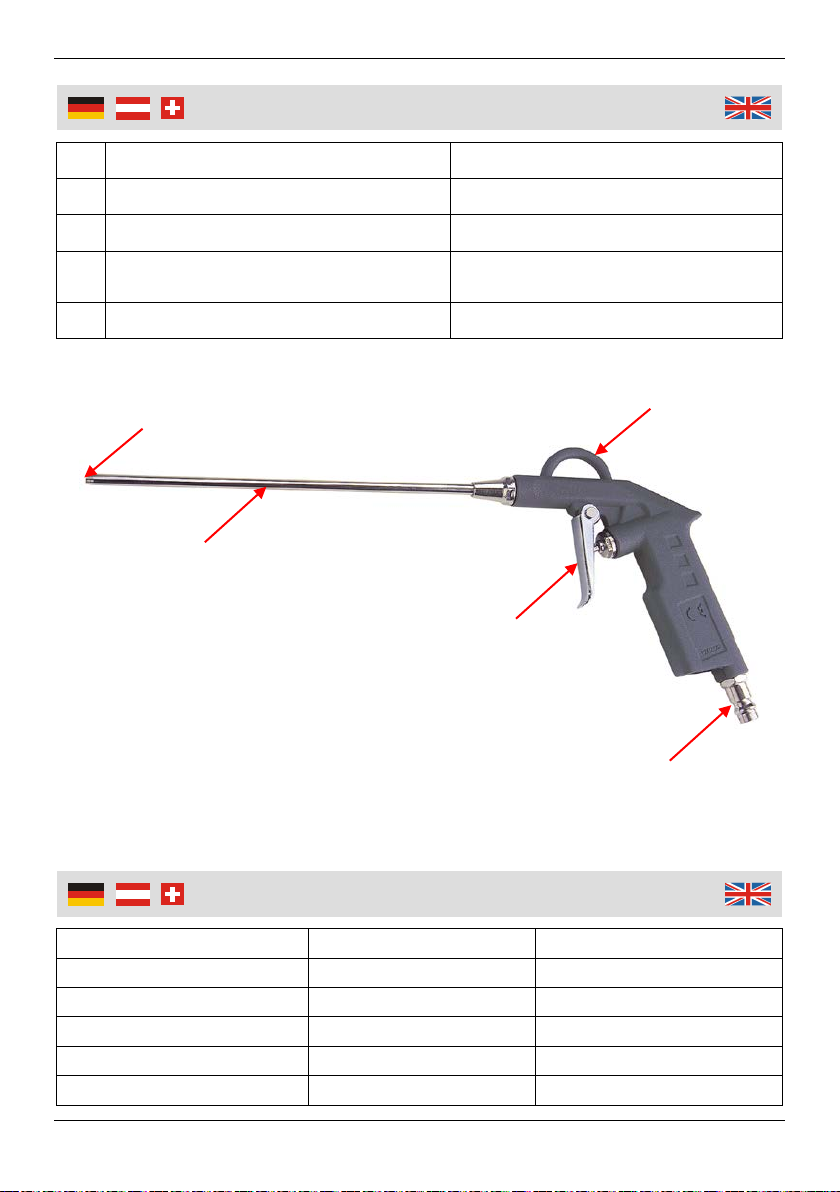

1 Ausblasrohr Blow Out Nozzle
2 Luftaustrittsöffnung Air Outlet Opening
3 Abzugshebel Trigger
4
Druckluftanschluss mit
Schnellkupplungsadapter
Compressed Air Connection with
Quick Coupler
5 Aufhänger Hanger
Übersicht | Overview
Technische Daten | Technical Data
1
2
3
5
4

4
Sicherheitshinweise
Die Druckluftpistole ist nur für den privaten Gebrauch bestimmt. Sie ist
nicht für den gewerblichen Dauereinsatz bestimmt.
Verwenden Sie die Druckluftpistole gemäß dieser Bedienungsanleitung
und nur für den bestimmungsgemäßen Einsatzbereich.
Personen mit eingeschränkten physischen, sensorischen oder
geistigen Fähigkeiten dürfen die Druckluftpistole nicht benutzen, es sei
denn sie werden durch eine Betreuerin/einen Betreuer beaufsichtigt
und unterwiesen.
Halten Sie die Druckluftpistole außer Reichweite von Kindern. Sie ist
kein Spielzeug.
Die Druckluftpistole darf nur von sachkundigen Personen in Betrieb
genom-men werden. Bei unsachgemäßer Benutzung oder jeglicher
Veränderung können gesundheitliche Beeinträchtigungen sowie
Sachschäden entstehen.
Richten Sie die Druckluftpistole niemals auf sich selbst oder andere
Personen oder auf Tiere.
Verbinden Sie den Druckluftanschluss nur über eine Schnellverschluss-
kupplung mit dem Druckluftwerkzeug und regulieren Sie die
Arbeitsdruckein-stellung über einen Druckminderer. Der maximal
zulässige Arbeitsdruck darf niemals überschritten werden, siehe hierzu
die Technischen Daten.
Verwenden Sie als Energiequelle niemals Sauerstoff, brennbare Gase
oder halogenierten Kohlenwasserstoff.
Kontrollieren Sie sämtliche Anschlüsse und Schläuche auf guten Sitz
und Funktionstüchtigkeit. Lose Schläuche können eine ernsthafte
Verletzungs-gefahr darstellen.
Trennen Sie vor Einstellungsarbeiten, vor Störungsbeseitigung, bei
längerem Nichtgebrauch und bei Wartungsarbeiten das Druckluft-Gerät
von der Druckluftquelle.
Druckluft-Werkzeuge dürfen nicht zweckentfremdet oder umgebaut
werden. Verwenden Sie nur Original-Zubehör. Nicht empfohlenes
Zubehör kann ein Gefahrenrisiko darstellen.
Verwenden Sie das Gerät nicht, wenn es nicht korrekt arbeitet oder es
beschädigt wurde. Unternehmen Sie keine eigenen Reparatur-
versuche. Wenden Sie sich bei Fragen oder Problemen an unseren
Kundendienst.
Beachten Sie
bitte zur Vermeidung von Fehlfunktionen, Schäden
und gesundheitlichen Beeinträchtigungen die folgenden Hinweise:

5
Benutzung
Bestimmungsgemäße Verwendung
Die Druckluftpistole ist zum Reinigen und Ausblasen von Gegenständen und
schwer zugänglichen Stellen bestimmt.
Zur bestimmungsgemäßen Verwendung gehört auch das Einhalten der
Anleitung.
Jede darüber hinausgehende Verwendung (andere Medien, Gewaltan-
wendung) oder eigenmächtige Veränderung (Umbau, kein Original-Zubehör)
können Gefahren auslösen und gelten als nicht bestimmungsgemäß.
Vor der ersten Benutzung
Nehmen Sie die Druckluftpistole aus der Verpackung und überprüfen Sie alle
Teile auf Transportschäden. Halten Sie die Verpackungsmaterialien von
Kleinkindern fern. Es besteht Erstickungsgefahr!
Inbetriebnahme
Schrauben Sie das Ausblasrohr (1) auf die Luftaustrittsöffnung (2).
Die Druckluftpistole ist mit einem Druckluft-Schnellkupplungsadapter (4)
ausgestattet. Zu Ihrer eigenen Sicherheit sollten Sie die Druckluftpistole nicht
permanent mit dem Druckluftschlauch verbinden, sondern immer den Schnell-
kupplungsadapter benutzen.
Nehmen Sie den Druckluftgenerator in Betrieb.
Drücken Sie auf den Abzughebel (3), um die Luftzufuhr zu starten. Je weiter
der Abzugshebel eingedrückt wird, desto stärker wird der Luftstrahl.
Lassen Sie den Abzugshebel los, um die Luftzufuhr zu stoppen.
Trennen Sie das Werkzeug nach der Arbeit vom Druckluftgenerator.

6
Wartung und Pflege
Luftdruck und Luftmenge
Die Druckluftpistole benötigt gereinigte und ölfreie Luft. Verwenden Sie daher
keinen Nebelöler für die Luftzufuhr.
Verwenden Sie nach Möglichkeit nur Druckluftschläuche für die Druckluft-
zufuhr, die nicht bereits mit anderen Druckluftwerkzeugen verwendet wurden,
welche einen Nebelöler voraussetzen
Die Druckluftpistole sollte mit einem Druck von 3 – 6 bar betrieben werden. Ein
größerer Druck als der max. zulässige Druck von 8 bar würde aufgrund
höherer Belastung die Lebensdauer des Gerätes verkürzen. Die
Druckluftpistole sollte mit einem Kompressor mit einem Luftvolumen von min.
140 l/min betrieben werden. Ideal ist ein Kompressor mit einem Luftvolumen
von 200 – 300 l/min.
Verwenden Sie nur Anschlussschläuche mit einem Innendurchmesser von
mindestens 9 mm. Bedenken Sie bitte beim Einstellen des Luftdrucks, dass
der Druck bei einer Schlauchlänge von 10 m und einem Innendurchmesser
von 9 mm um ca. 0,6 bar absinkt.
Wartung und Pflege
Um eine einwandfreie Funktion und lange Lebensdauer zu gewährleisten, ist
eine gewissenhafte Wartung unerlässlich.
Geben Sie ab und zu einige Tropfen Öl an die Abzugstift-Dichtung. Ansonsten
ist die Druckluftpistole wartungsfrei.
Lassen Sie keine Flüssigkeiten in die Druckluftzufuhr der Druckluftpistole
gelangen und tauchen Sie diese nicht in Flüssigkeiten. Wasser in der
Druckluftzufuhr kann Schäden am Gerät verursachen. Entwässern Sie Ihren
Kompressor oder Ihr Leitungssystem regelmäßig! Reinigen Sie den Luftfilter
ihrer Anlage ebenfalls regelmäßig.
Zum Betrieb von Druckluftwerkzeugen wird saubere Luft benötigt.
Korrosionsrückstände, Staub und Schmutz aus der Versorgungsleitung
beeinträchtigen die Leistung und schaffen technische Probleme.
Reinigen Sie die Druckluftpistole gegebenenfalls mit einem feuchten Tuch.
Benutzen Sie keine chemischen Reinigungsmittel, die aggressive Substanzen
enthalten, wie Benzin, Verdünnung, etc., da sie die Oberflächen beschädigen
könnten.
Lagerung
Lagern Sie die Druckluftpistole im Innenbereich an einem vor Staub und
Schmutz geschützten, trockenen Ort.

7
Safety Notes
Only use the air blow gun for domestic purposes. The device is not
designed for continuous, professional use.
Only use the air blow gun according to this instruction manual and for
the intended use.
Persons with limited physical, sensorial or mental abilities are not
allowed to use the air blow gun, unless they are supervised and briefed
for their safety by a qualified person.
Keep the air blow gun out of reach of children. It is not a toy.
The air blow gun may only be operated by competent persons.
Unintended use or modifications of any kind can lead to injuries or to
damage to property.
Never direct the air blow gun towards people, animals or plants.
For your own safety always use a quick coupling adaptor to connect the
air tool to the air supply. Always regulate the working pressure by using
a pressure regulator. Do not exceed the max. permitted working air
pressure. Please refer to the Technical Data.
Never use oxygen or flammable gases as source of energy.
Check if all connections and hoses are mechanically secured and if
they are functioning properly. Loose hoses may cause severe injuries.
Disconnect the air tool from the compressed air source before doing
any maintenance work or when not in use.
Do not modify any air tool in any way and do not use it for any
unintended use. Only use original accessory. Not recommended
accessory can bear a risk of danger.
Do not use the air blow gun any further in case of damage. Do not open
the device and do not try to repair it yourself. In case of questions
contact our customer service.
Please note the following safety notes to avoid malfunctions,
damage or physical injury:

8
Operation
Intended Use
The air blow gun is intended for cleaning and blowing out material from objects
and difficult to access places.
The intended use also includes an operation following the operating
instructions.
Any use beyond these parameters (different media, applying force) or any
changes (reconstruction, no original accessory) can lead to serious risks and
is regarded as use that is contrary to the intended purpose.
Before first Use
Unpack the air blow gun and check all parts for any damage in transit. Dispose of
packaging materials or store them out of reach of children. Plastic bags etc. may
become a deadly toy for children.
Start-up
Screw the blow out nozzle (1) on the air outlet opening (2).
The air blow gun is equipped with an air quick coupling adaptor (4). For your
own safety it is not recommended to use a permanent connection between the
air blow gun and the air hose, but use the quick coupling adaptor instead.
Power up the compressed air generator.
Press the trigger (3) to start the delivery of air. The more you press the trigger,
the higher the air output rate will be.
Release the trigger to stop the delivery of air.
After work disconnect the air tool from the compressed air supply.

9
Maintenance and Care
Air Pressure and Air Volume
The air blow gun requires clean and oil-free air. Therefore do not use an oil-
fog lubricator within the air supply system.
If possible, only use compressed air hoses for the air supply that previously
have not been used with other air tools which required an oil-fog lubrication
system.
Operate the air blow gun with a pressure of 3 – 6 bar. When using higher
pressure than the max. permitted pressure of 8 bar, its self life will be reduced
drastically. Operate the air blow gun using a compressor with an air suction
capacity of at least 140 l/min. The ideal capacity is provided by compressors
with a suction capacity of 200 – 300 l/min.
Only use air hoses with an inner diameter of at least 9 mm. When setting up
the air pressure, always keep in mind that the pressure will decrease by
approx. 0.6 bar when using a 10 m long hose with an inner diameter of 9 mm.
Maintenance and Care
To ensure proper functionality and a long lifetime, diligent maintenance is
essential.
Add a few drops of oil to the sealing of the trigger pin in regular intervals. Apart
from that the air blow gun is maintenance free.
Do not allow liquids to enter the air blow gun and never immerse it into liquids.
Water in the compressed air inlet can damage the machine. Therefore it is
recommended to drain the air lines and the compressor regularly! Also clean
the air filters in regular intervals.
For operating pneumatic tools clean air is required. Corrosion residues, dust
and dirt from the pneumatic pipes reduce the efficiency of the tool and will
cause technical problems.
If necessary, clean the air blow gun with a moist cloth.
Do not use abrasive or aggressive chemicals as benzene or thinner, which
may dissolve plastic parts.
Storing
Store the air blow gun indoors in a dry location that is protected from dust and
dirt.

10
Consignes de sécurité
Le pistolet à air comprimé est destiné à un usage privé. Il n'a pas été
conçu pour un usage commercial continu.
Utilisez le pistolet à air comprimé, selon ces instructions et uniquement
pour la zone d'application envisagée.
Les personnes ayant des capacités physiques, sensorielles ou
mentales limitées, ne peuvent pas utiliser le dispositif sinon sous le
contrôle et après avoir reçu les instructions sur l’utilisation de la
personne responsable de leur sécurité.
Tenir le pistolet à air comprimé loin des enfants. Il n’est pas un jouet.
Le pistolet à air comprimé peut être utilisé que par des personnes
compétentes. En cas de mauvaise utilisation ou de modification à
l'instrument persiste risque de problèmes de santé et des dommages.
Ne jamais diriger le pistolet pneumatique vers vous-même ou d'autres
personnes ou vers des animaux.
Branchez la connexion d'air comprimé uniquement par l'intermédiaire
d'un raccord rapide avec l'outil pneumatique et ajuster le réglage de la
pression de sortie à travers un réducteur de pression. La pression
maximale admissible ne doit jamais être dépassée, voir les
spécifications.
Ne jamais utiliser comme une source d'énergie d’oxygène, du gaz
combustibles ou d’hydrocarbure halogène.
Assurez-vous que tous les raccords et tuyaux flexibles sont adaptés et
ont une bonne fonctionnalité. Tuyaux lâches peuvent être un risque de
blessure grave.
Déconnecter avant les travails de réglage, de réparation, d'entretien et
lorsqu'il n’est pas en cours d'utilisation, l'outil pneumatique de la source
d'air comprimé.
Les outils pneumatiques ne doivent pas être utilisés improprement ou
modifiés de quelque façon. Utilisez uniquement des accessoires
originaux. Les accessoires non recommandés peuvent présenter un
danger pour la sécurité.
Ne pas utiliser l'appareil si il ne fonctionne pas correctement ou si il a
été endommagée. Ne pas effectuer les réparations vous-même. Si
vous avez des questions ou des problèmes, contactez notre service à
la clientèle.
S'il vous plaît noter, afin d'éviter des dysfonctionnements, des
dommages ou des problèmes de santé les informations
suivantes:

11
Informazioni sulla sicurezza
La pistola ad aria compressa è destinata all'uso privato. Non è
concepita per uso commerciale continuo.
Utilizzare la pistola ad aria compressa, in base a queste istruzioni e
solo per l'area di applicazione prevista.
Persone con capacità fisiche, sensoriali o mentali limitate, non devono
utilizzare la pistola se non sotto il controllo e dopo aver ricevuto
rispettive istruzioni sull’utilizzo dalla persona responsabile alla loro
sicurezza.
Tenere la pistola ad aria compressa lontano dai bambini. Non è un
giocattolo.
La pistola ad aria compressa può essere utilizzata solo da persone
competenti. Nel caso di uso improprio o modifiche allo strumento
persiste il rischio di problemi alla salute e danni.
Mai puntare la pistola pneumatica verso se stessi o altre persone o
animali.
Collegare il collegamento dell'aria compressa solo tramite un attacco
rapido con l'utensile pneumatico e regolare l'impostazione della
pressione di uscita attraverso un riduttore di pressione. La pressione
massima ammissibile non deve mai essere superata, vedere Dati
tecnici.
Mai utilizzare come fonte di energia ossigeno, gas combustibili o
idrocarburo alogenato.
Verificare che tutti i collegamenti e tubi flessibili siano ben adattati e
sulla loro funzionalità. Tubi allentati possono rappresentare un grave
rischio di lesioni.
Scollegare prima di lavori di impostazioni, di riparazione, di
manutenzione e quando non in uso, l'utensile pneumatico dalla
sorgente di aria compressa.
Utensili pneumatici non devono essere oggetto di abuso o essere
modificati in alcun modo. Utilizzare solo accessori originali. Gli
accessori non raccomandati possono rappresentare un pericolo per la
sicurezza.
Non utilizzare il dispositivo se non funziona correttamente o se è stato
danneggiato. Non effettuare alcuna riparazione per conto proprio. In
caso di domande o problemi, contattare il nostro servizio clienti.
Si prega di notare, al fine di evitare malfunzionamenti, danni o
problemi alla salute le seguenti precauzioni:

Gestaltung urheberrechtlich geschützt 12 © Westfalia 09/17
Informazioni sulla sicurezza
Deutschland Österreich
Westfalia Westfalia
Werkzeugstraße 1 Moosham 31
D-58093 Hagen A-4943 Geinberg OÖ
Telefon: [phone] Telefon: [phone]
Telefax: (0180) 5 30 31 30 Telefax: (07723) 4 27 59 23
Internet: www.westfalia.de Internet: www.westfalia-versand.at
Schweiz UK
Westfalia Westfalia
Utzenstorfstraße 39 Freepost RSBS-HXGG-ZJSC
CH-3425 Koppigen 8 Fairfax Road, N. Abbot TQ12 6UD
Telefon: [phone] Phone: [phone]
Telefax: (034) 4 13 80 01 Telefax: (0870) 0 66 41 48
Internet: www.westfalia-versand.ch Internet: www.westfalia.net
Kundenbetreuung | Customer Services
Werter Kunde,
bitte helfen Sie mit, Abfall zu vermeiden.
Sollten Sie sich einmal von diesem Artikel trennen wollen, so bedenken Sie
bitte, dass viele seiner Komponenten aus wertvollen Rohstoffen bestehen und
wiederverwertet werden können.
Entsorgen Sie ihn daher nicht in die Mülltonne, sondern führen Sie ihn bitte
Ihrer Sammelstelle für Wertstoffe zu.
Dear Customer,
Please help avoid waste materials.
If you at some point intend to dispose of this article, then please keep in mind
that many of its components consist of valuable materials, which can be
recycled.
Please do not discharge it in the rubbish bin, but check with your local council
for recycling facilities in your area.
Entsorgung | Disposal
