Westfalia PDS 60 User manual

Westfalia Bedienungsanleitung
Nr. 105086

Bohrerschärfgerät
PDS 60
A
rtikel Nr. 64 62 81
Drill Bit Sharpener
PDS 60
A
rticle No. 64 62 81
Bedienungsanleitung
Instruction Manual

II
This manual contains important information on operating and handling the
device. Keep these operating instructions for further reference. Please pass it
on along with the unit if it is handed over to a third party!
Please read the safety instructions!
These instructions will make it easier for you to handle the device appropri-
ately and help prevent misunderstandings and possible damage or injury.
Diese Bedienungsanleitung enthält wichtige Hinweise zur Inbetriebnahme und
Handhabung. Bewahren Sie diese Bedienungsanleitung für spätere Zwecke
gut auf und legen Sie die Anleitung dem Produkt bei, wenn Sie es an Dritte
weitergeben!
Bitte beachten Sie die Sicherheitshinweise!
Diese sollen Ihnen den sachgemäßen Umgang erleichtern und Ihnen helfen,
Missverständnissen und Schäden vorzubeugen.
Sehr
g
eehrte Damen und Herren
Dear Customers

III
1 Einstellschraube Adjustment Screw
2 Klemmschraube des Schärfkopfes Clamping Screw for Sharpening Head
3 Schärfkopf Sharpening Head
4 EIN/AUS Schalter ON/OFF Switch
Übersicht
|
Overvie
w
1
2
4
3

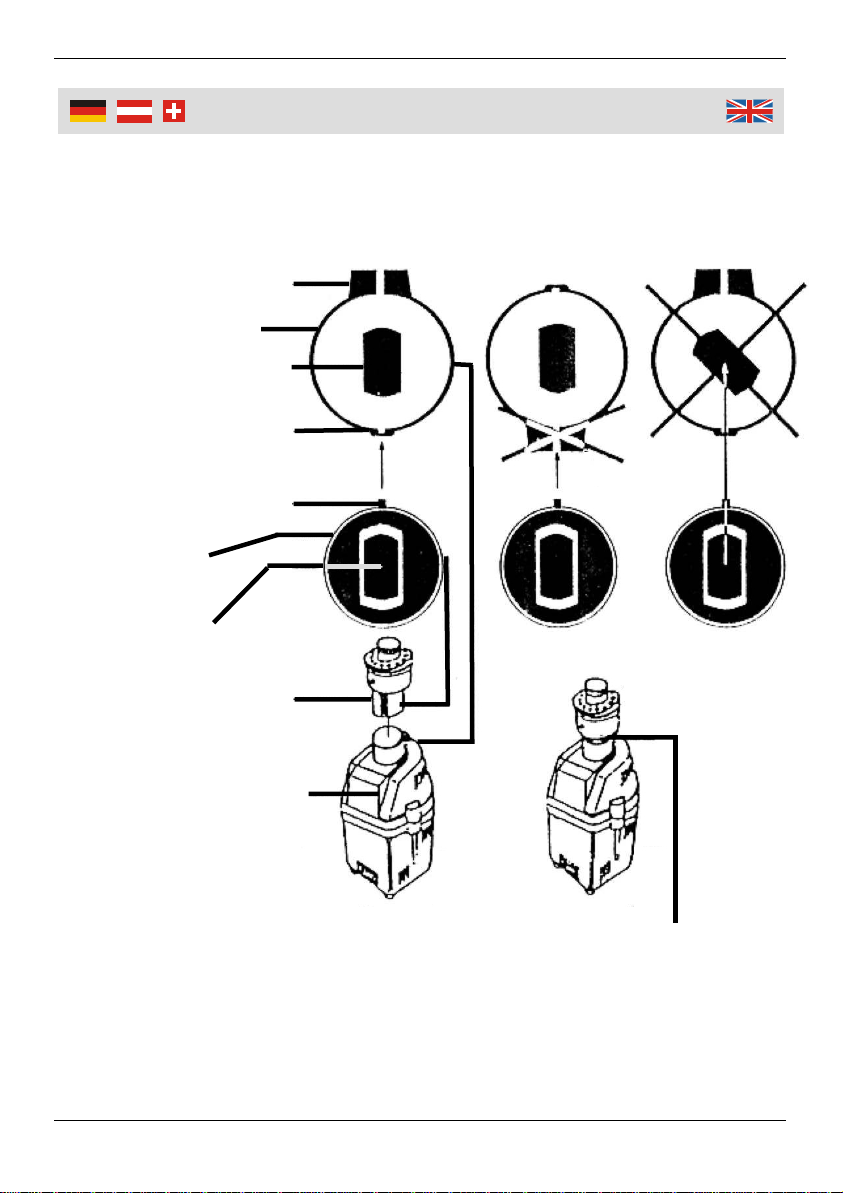

IV
Spannvorrichtung
Chucking Fixture
Motoreinheit/Motor Unit
Arretierungsnut/
Locking Groove
Spalt/Gap max. 3 mm
Nuterhebung/
Ridge for Groove
Mitnehmer Schärfkopf/
Grinding Head Drive Plate
Motoreinheit/
Motor Unit
Mitnehmer/Drive Plate
3
3
Übersicht
|
Overvie
w

1
Safety Notes........................................................................................ Page 8
Assembly............................................................................................. Page 9
Operation............................................................................................. Page 9
Adjustment Screw ............................................................................... Page 10
Replacing the Stone ............................................................................ Page 10
Cleaning and Maintenance.................................................................. Page 11
Technical Data .................................................................................... Page 12
Sicherheitshinweise............................................................................. Seite 2
Betriebsbereit machen ........................................................................ Seite 3
Betrieb ................................................................................................. Seite 3
Die Einstellschraube............................................................................ Seite 4
Austausch des Steines........................................................................ Seite 4
Wartung und Reinigung....................................................................... Seite 5
Technische Daten ............................................................................... Seite 6
Table of Contents
Inhaltsverzeichnis

2
Sicherheitshinweise
Vergewissern Sie sich, dass die Netzspannung in Ihrer Gegend mit der auf
den Typenschild angegebenen Netzspannung übereinstimmt.
Tragen Sie immer eine Schutzbrille. Ihre alltägliche Brille besitzt nur
schlagfeste Linsen. Sie ist KEINE Schutzbrille.
Vermeiden Sie unbeabsichtigten Anlauf. Der Schalter soll bei Einstecken
des Steckers in die Steckdose ausgeschaltet sein.
Dieses Gerät ist nicht für die Arbeit im Freien geeignet.
Benutzen Sie das Gerät nie in einer explosiven oder brennbaren
Umgebung. Normaler Funkschlag eines Motors kann brennbare Stoffe
entzünden.
Eine beschädigte Schleifscheibe muss sofort ersetzt werden.
Die Schleifscheibe soll gleichmäßig drehen. Bei Schütteln sollte die
Schleifscheibe ersetzt werden.
Lassen Sie den Motor für maximal 10 Minuten arbeiten und danach 15
Minuten abkühlen.
Beachten Sie bitte zur Vermeidung von Fehlfunktionen,
Schäden und gesundheitlichen Beeinträchtigungen folgende
Hinweise:

3
Betrieb
Betriebsbereit machen
1. Montieren Sie falls nötig den Schärfkopf auf die Maschine. Achten Sie
darauf, dass der Netzstecker vom Stromnetz getrennt sein muss.
2. Stellen Sie die Motoreinheit auf einen Tisch oder eine Werkbank und
richten Sie den Mitnehmer gerade aus (siehe Seite IV).
3. Setzen Sie den Schärfkopf auf die Motoreinheit auf. Dabei muss die Nase
am Schärfkopf in die Nut am Motorgehäuse eingreifen. Auf keinen Fall
darf der Schärfkopf so aufgesetzt werden, dass die Nase in die Spannvor-
richtung fasst.
4. Schieben Sie den Schärfkopf bis zum Anschlag in das Motorgehäuse ein.
Sollte das nicht möglich sein, greift der Mitnehmer nicht korrekt in den
Kopf ein. Nehmen Sie in diesem Fall den Kopf ab und richten Sie den
Mitnehmer und den Schleifstein neu aus.
Betrieb
1. Stecken Sie den Netzstecker in eine geeignete Steckdose ein.
2. Schalten Sie das Gerät am Schalter (4) ein und lassen Sie es vor
Gebrauch einige Momente laufen. Überzeugen Sie sich, dass es normal
läuft. Beginnen Sie erst mit dem Schärfen, wenn der Schleifstein die volle
Drehzahl erreicht hat.
3. Zum Schärfen setzen Sie den Bohrer in das passende Loch am Gerät ein.
Üben Sie leichten Druck aus und drehen Sie den Bohrer einige Male hin
und her. Ziehen Sie ihn dann heraus und setzen Sie ihn um 180° verdreht
wieder ein und fahren Sie mit dem Schärfen fort, bis der Bohrer ausrei-
chend scharf ist.
4. Lassen Sie den Motor für maximal 10 Minuten arbeiten und danach 15
Minuten abkühlen. Ziehen Sie zusätzlich den Stecker aus der Steckdose.

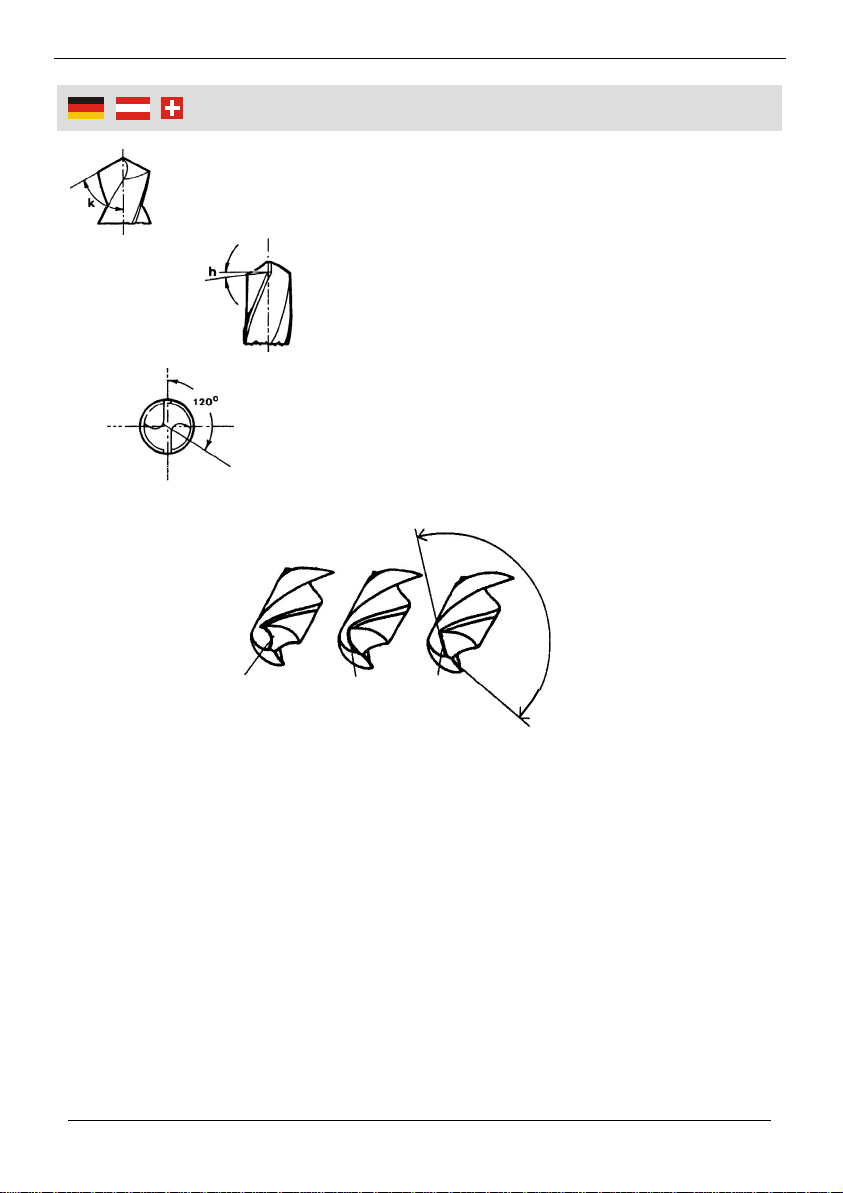

Spitze (Mitte)
Schneide Schneide
Schneidwinkel

4
Betrieb
Anschliffwinkel
Schneidwinkel soll 8 – 12° betragen
Spitzenwinkel 125 – 135°
Die Einstellschraube
1. Mit der Einstellschraube (1) können Sie die Position des Schleifsteines im
Gehäuse regulieren und so den Anpressdruck des Steines gegen den
Bohrer regulieren.
2. Drehen Sie die Schraube nach links, um den Schleifstein abzusenken.
Beim Drehen der Schraube nach rechts, wird der Schleifstein angehoben.
Drehen Sie den Schleifstein nicht zu weit nach oben, um zu vermeiden,
dass der Stein am Gehäuse anschlägt.
Austausch des Steines
1. Lösen Sie die beiden Kreuzschlitzschrauben am Schärfkopf und nehmen
Sie die Bohrerführung heraus. Nehmen Sie die Antriebsachse und den
Falsch falsch richtig
Schneide Schneide Schneide
rückgewölbt vorgewölbt gerade

5
Betrieb
Schleifstein heraus. Lösen Sie die Verschraubung, die den Schleifstein an
der Achse hält.
Achtung: Linksgewinde!
2. Spannen Sie den Schleifstein nicht in einen Schraubstock oder ähnliches
ein. Halten Sie ihm mit einem Arbeitshandschuh in der Hand.
3. Montieren Sie den neuen Stein an der Achse (Linksgewinde) und setzen
Sie ihn ins Gerät ein. Montieren Sie die Bohrerführung und justieren Sie
den neuen Stein.
Wartung und Reinigung
Ziehen Sie stets den Netzstecker bevor Sie am Gerät arbeiten.
Entfernen Sie nach Betrieb alle Späne und Verschmutzungen. Verwenden
Sie dazu eine trockenes oder leicht feuchtes Tuch und einen steifen
Pinsel.
Verwenden Sie keine Lösungsmittel oder aggressiven Chemikalien und
lassen Sie keine Flüssigkeiten ins Gerät eindringen.
Das Gerät enthält keine von Ihnen zu wartenden Teile, zerlegen Sie es
nicht und unternehmen Sie keine eigenen Reparaturversuche. Bitte
wenden Sie sich bei Fragen oder Problemen an unsere Kundenbetreuung.

6
Technische Daten
Typ PDS 60
Betriebsspannung 230 V~ 50 Hz
Nennleistung 60 W
Nenndrehzahl 1450 min-1
Schutzklasse II
Bemessungszeit für Kurzzeitbetrieb 10 Minuten
Schalldruckpegel 62 dB(A)
Schallleistungspegel 78 dB(A)

7

8
Safet
y
Notes
Please note the following safety notes to avoid malfunctions,
damage or physical injury:
Make sure the power mains voltage in your area corresponds to operating
voltage stated on the type label.
Always wear safety goggles. The lenses of your normal spectacles are
only impact resistant. They are NOT safety goggles.
Avoid unintended starting. Ensure that the switch is turned off before
connecting to the power supply.
This machine is not suitable for outdoor operation.
Never use the unit grinder in an explosive or flammable environment.
Normal sparking of the motor can ignite flammable materials.
Damaged grinding wheels must be replaced immediately.
The grinding wheel should rotate evenly. If there is shaking, the grinding
wheel should be replaced.
After operating the motor for maximum 10 minutes, allow the unit to cool
down for 15 minutes.

9
O
p
eration
Assembly
1. If necessary, attach the sharpening head to the motor unit. Make sure the
unit is not connected to the power mains.
2. Place the motor unit on a table or workbench and align the drive plate (see
page IV).
3. Attach the sharpening head to the motor unit. The nose on the sharpening
head must engage with the notch on the motor unit. Do not mount the
sharpening head with the nose in the airspace of the tightening screw.
4. Push the sharpening head into the motor unit all the way. If this is not
possible, the driveshaft did not engage with the stone properly. In this
case lift the head off again and realign the shaft and the stone.
Operation
1. Place the unit on a flat, level, stable surface and plug the power plug into a
suitable socket.
2. Use the switch (4) to turn the unit on and allow it to run for a few moments.
Make sure it operates normally. Do not start sharpening before the unit
has reached its operating speed.
3. Insert the drill to be sharpened into the positioning hole of corresponding
dimensions. Apply light pressure and repeatedly rotate for several times,
after withdrawal rotate by 180° and re-insert into the positioning hole.
Repeat the procedure until the drill is satisfyingly sharp.
4. After operating the motor for maximum 10 minutes, allow the unit to cool
down for 15 minutes. Additionally unplug the plug from power mains.

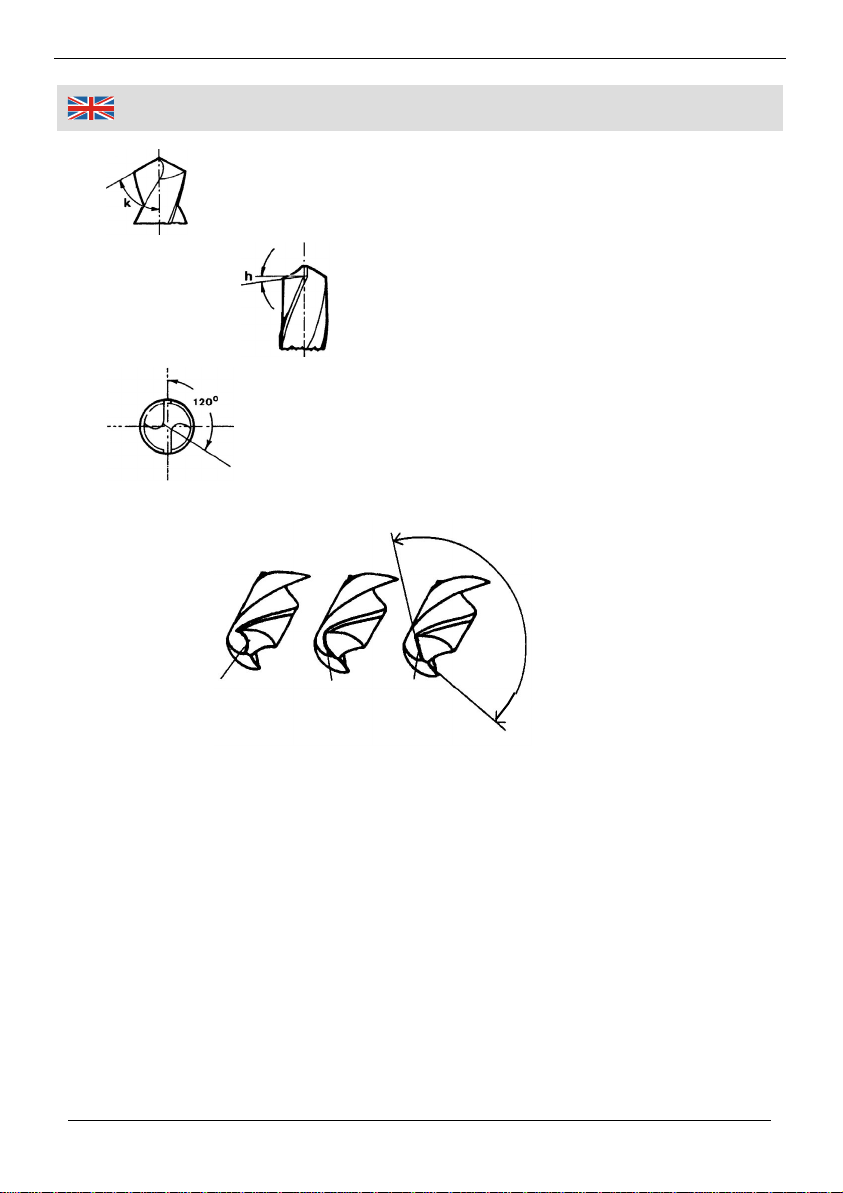

Point (Centre)
Edge Edge
Grinding Angle

10
O
p
eration
Grinding Angle
Cutting Angle has to be 8 – 12°
Point Angle 125 – 135°
Adjustment Screw
1. With the adjustment screw (1) you can adjust the position of the stone in
the machine. This way the pressure with which the stone is forced against
the stone is set.
2. Turn the screw to the left to lower the stone. Turn the screw to the right to
raise the stone. Do not raise the stone too much; otherwise it may hit the
housing.
Replacing the Stone
1. Loosen the two Phillips head screws which hold the drill guide in the
sharpening head. Remove the guide and lift the stone and the shaft out.
Loosen the screw mounting on the grinding stone.
wrong wrong correct
Edge curving curwing Edge
backwards forwards straight

11
O
p
eration
Attention: Left Hand Thread!
2. Do not lock the stone in a vice or similar device. Use a glove and hold it in
your hand.
3. Attach the new stone to the haft (left hand thread) and place it in the unit.
Attach the drill guide and readjust the new stone.
Maintenance and Cleaning
Before undertaking any work on the machine, disconnect the power plug
from the power mains.
After use, remove all chips and dirt from the unit. Use only a stiff brush and
a dry or moist cloth. Do not use solvents or aggressive chemicals and do
not allow liquids of any kind to enter the machine.
The unit does not contain components serviceable by you. Do not
disassemble it and do not try to repair it yourself. In the case of questions
or problems please turn to our customer support department.

12
Technical Data
Type PDS 60
Operating Voltage 230 V~ 50 Hz
Nominal Power 60 W
Nominal Speed 1450 min-1
Protection Class II
Short Time Operation 10 Minutes
Sound Pressure Level 62 dB(A)
Sound Power Level 78 dB(A)

V
Wir, die Westfalia Werkzeugcompany,
Werkzeugstraße 1, D-58093 Hagen,
erklären in alleiniger Verantwortung, dass das Produkt
Bohrerschärfgerät, PDS 60
Artikel Nr. 64 62 81
den wesentlichen Schutzanforderungen genügt, die in den Europäischen Richtlinien
2004/108/EG Elektromagnetische Verträglichkeit (EMV)
2006/42/EG Maschinen
und deren Änderungen festgelegt sind.
Für die Konformitätsbewertung wurden folgende harmonisierte Normen herangezogen:
EN 55014-1:2006+A1, EN 55014-2:1997+A1+A2,
EN 61000-3-2:2006+A1+A2, EN 61000-3-3:2008
EN 61029-1:2009
Hagen, den 1. September 2009
(Thomas Klingbeil, Qualitätsbeauftragter)
We, the Westfalia Werkzeugcompany,
Werkzeugstraße 1, D-58093 Hagen,
declare by our own responsibility that the product
Drill Bit Sharpener, PDS 60
Article No. 64 62 81
is according to the basic requirements, which are defined in the European Directives
2004/108/EC Electromagnetic Compatibility (EMC)
2006/42/EC Machinery
and their amendments.
For the evaluation of conformity, the following harmonized standards were consulted:
EN 55014-1:2006+A1, EN 55014-2:1997+A1+A2,
EN 61000-3-2:2006+A1+A2, EN 61000-3-3:2008
EN 61029-1:2009
Hagen, September 1st, 2009
(Thomas Klingbeil, QA Representative)
EG-Konformitätserklärun
g
EC-Declaration of Conformit
y

Gestaltung urheberrechtlich geschützt VI © Westfalia 09/09
Deutschland Österreich
Westfalia Westfalia
Werkzeugstraße 1 Moosham 31
D-58093 Hagen A-4943 Geinberg OÖ
Telefon: [phone] Telefon: [phone]
Telefax: (0180) 5 30 31 30 Telefax: (07723) 4 27 59 23
Internet: www.westfalia.de Internet: www.westfalia-versand.at
Schweiz UK
Westfalia Westfalia
Utzenstorfstraße 39 Freepost RSBS-HXGG-ZJSC
CH-3425 Koppigen 8 Fairfax Road, N. Abbot TQ12 6UD
Telefon: [phone] Phone: [phone]
Telefax: (034) 4 13 80 01 Fax: [phone]
Internet: www.westfalia-versand.ch Internet: www.westfalia.net
Kundenbetreuun
g
|
Customer Services
Werter Kunde,
bitte helfen Sie mit, Abfall zu vermeiden.
Sollten Sie sich einmal von diesem Artikel trennen wollen, so
bedenken Sie bitte, dass viele seiner Komponenten aus
wertvollen Rohstoffen bestehen und wiederverwertet werden
können.
Entsorgen Sie ihn daher nicht in die Mülltonne, sondern führen
Sie ihn bitte Ihrer Sammelstelle für Elektroaltgeräte zu.
Dear Customer,
Please help avoid waste materials.
If you at some point intend to dispose of this article, then
please keep in mind that many of its components consist of
valuable materials, which can be recycled.
Please do not discharge it in the rubbish bin, but check with
your local council for recycling facilities in your area.
Entsor
g
un
g
|
Dis
p
osal

Bohrerschärf
g
erät | Drill Bit Sharpene
r
A
rt. 64 62 81

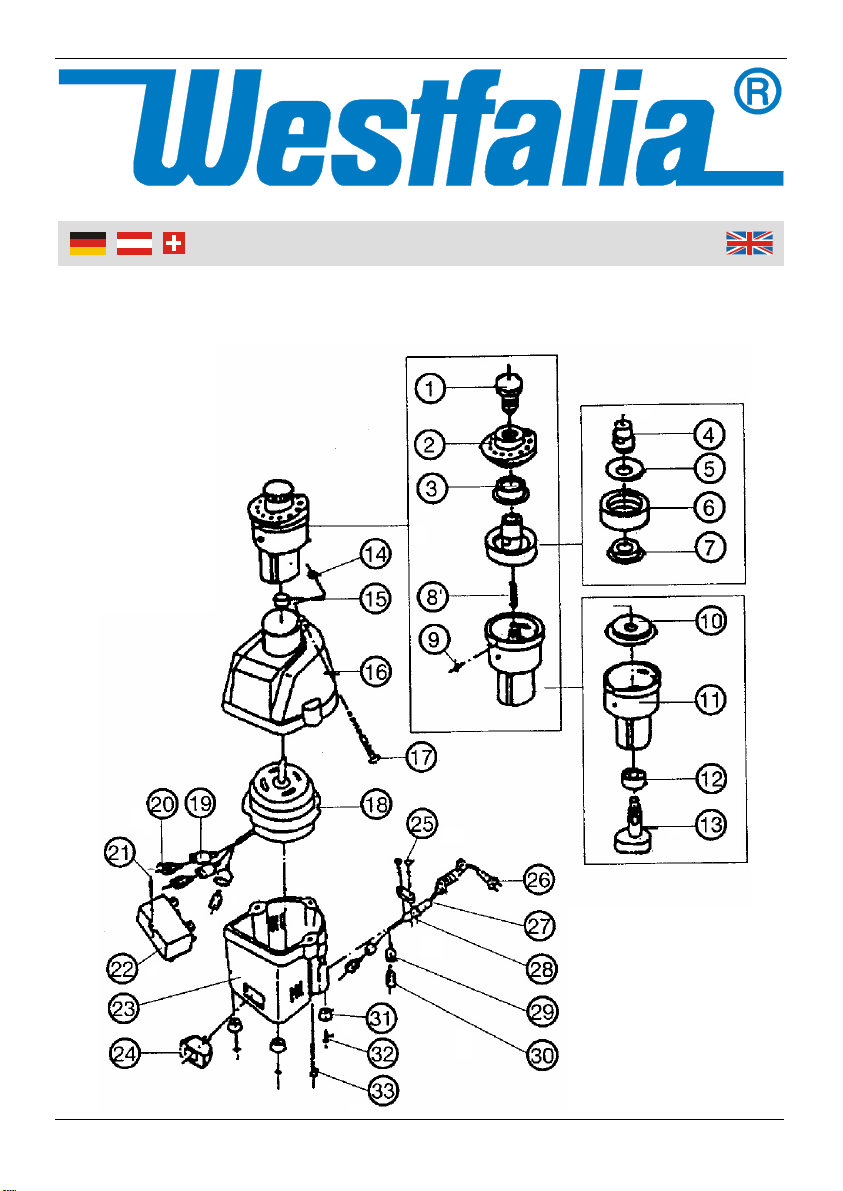

Zeichnun
g
|
Drawin
g
