Westfalia 10 T User manual

Westfalia Bedienungsanleitung
Nr. 107364

Abzieher-Set
10 T
A
rtikel Nr. 19 69 15
Puller Set
10 T
A
rticle No. 19 69 15
Bedienungsanleitung
Instruction Manual

II
Please familiarize yourself with the proper usage of the puller set by reading
and following each chapter of this manual, in the order presented. Keep these
operating instructions for further reference.
This operating instruction contains important details for handling the unit.
Please pass the manual on along with the unit if it is handed over to a third
party!
Please also read all safety instructions!
These instructions will make it easier for you to handle the unit and help
prevent misunderstandings and possible damage or injury.
Bitte machen Sie sich in der Reihenfolge der Kapitel mit dem Abzieher-Set
vertraut und bewahren Sie diese Bedienungsanleitung für spätere Zwecke gut
auf.
Diese Bedienungsanleitung enthält wichtige Hinweise zur Handhabung. Legen
Sie die Anleitung dem Produkt bei, wenn Sie es an Dritte weitergeben!
Bitte lesen Sie auch alle Sicherheitshinweise!
Diese sollen Ihnen den sachgemäßen Umgang erleichtern und Ihnen helfen,
Missverständnisse und Schäden vorzubeugen.
Sehr
g
eehrte Damen und Herren
Dear Customers

III

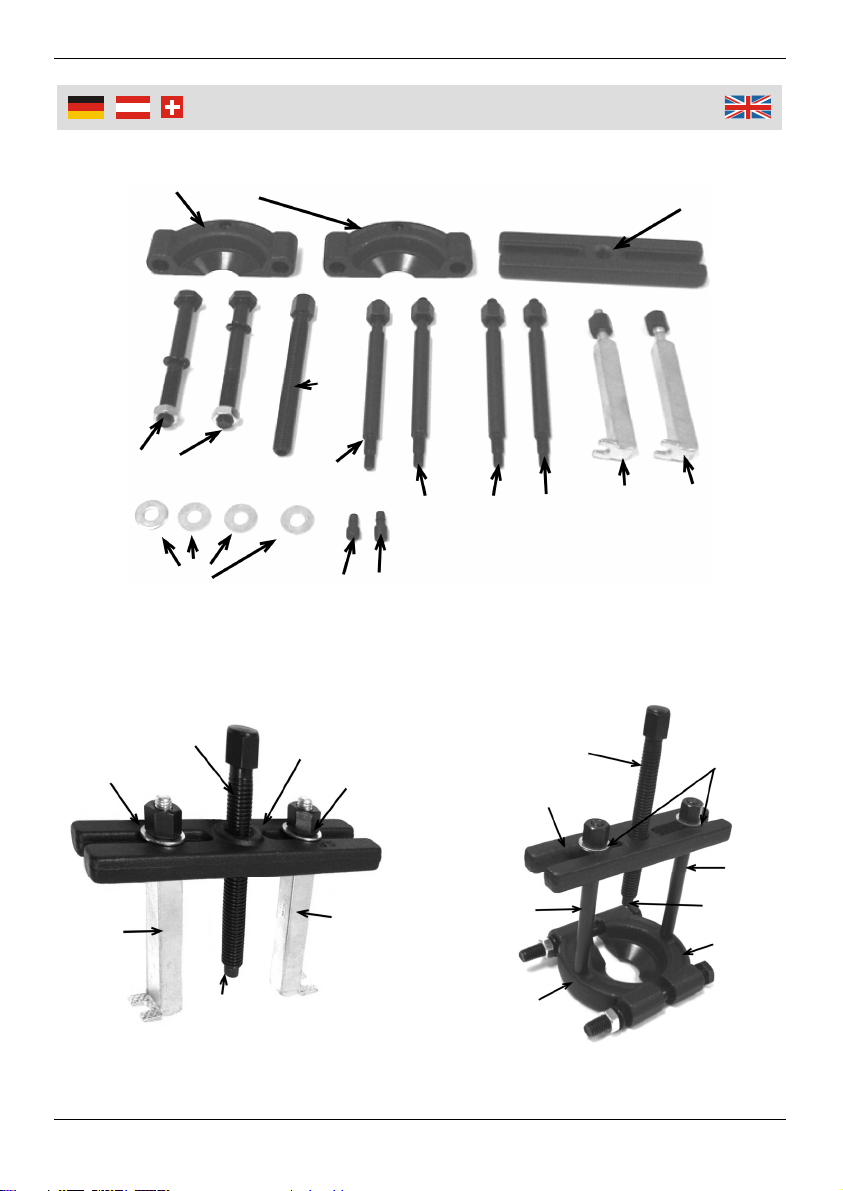

Übersicht
|
Overvie
w
13
1 23
12
11
10
98
7
6
5
4
14 15
6
13 3
13
12
11
14
4
3
613
5
15
2
1
Abb. A / Fig. A Abb. B / Fig. B

IV
1 3/8” x 16 T Trennvorrichtung 3/8” x 16 T Bearing Separator
2 3/8” x 16 T Trennvorrichtung 3/8” x 16 T Bearing Separator
3 Traverse Bracket
4 1/2" x 12 T Zugstange 1/2" x 12 T Bolt for Separator
5 1/2” x 12 T Zugstange 1/2” x 12 T Bolt for Separator
6 Spindel Push Rod
7 3/8”x16T/M8x1.25 Verlängerung 3/8”x16T/M8x1.25 Connecting Bolt
8 3/8”x16T/M8x1.25 Verlängerung 3/8”x16T/M8x1.25 Connecting Bolt
9 3/8”x24T/5/16”x18T Verlängerung 3/8”x24T/5/16”x18T Connecting Bolt
10 3/8”x24T/5/16”x 18T Verlängerung 3/8”x24T/5/16”x 18T Connecting Bolt
11 38” x 16 T Abzieharm mit Mutter 38” x 16 T Pawl with Nut
12 38” x 16 T Abzieharm mit Mutter 38” x 16 T Pawl with Nut
13 Unterlegscheibe Flat Washer
14 Kegelkopf für Spindel Cone Head for Push Rod
15 Flachkopf für Spindel Flat Head for Cone Rod
Übersicht
|
Overvie
w

1
Safety Notes.......................................................................................... Page 6
Before first Use...................................................................................... Page 7
Using the Pawls..................................................................................... Page 7
Using the Bearing Separators ............................................................... Page 8
Maintenance and Cleaning.................................................................... Page 8
Sicherheitshinweise............................................................................. Seite 2
Vor der ersten Benutzung ................................................................... Seite 3
Benutzung der Abzieharme................................................................. Seite 3
Benutzung der Lagertrennvorrichtung................................................. Seite 4
Wartung und Reinigung....................................................................... Seite 4
Table of Contents
Inhaltsverzeichnis

2
Sicherheitshinweise
Beachten Sie bitte zur Vermeidung von Fehlfunktionen, Schäden und
gesundheitlichen Beeinträchtigungen folgende Hinweise:
Der Artikel ist kein Spielzeug. Halten Sie das Abzieherset außer Reichweite
von Kindern. Halten Sie auch das Fläschchen mit Schmieröl außer Reich-
weite von Kindern.
Personen mit eingeschränkten physischen, sensorischen oder geistigen
Fähigkeiten dürfen das Abzieherset nicht benutzen, es sei denn sie werden
durch eine für ihre Sicherheit zuständige Person beaufsichtigt oder erhalten
von der zuständigen Person Anweisungen, wie das Gerät zu benutzen ist.
Tragen Sie Schutzkleidung, festes Schuhwerk und immer eine Schutzbrille
bei der Benutzung des Abziehersets. Binden Sie lange Haare zusammen.
Benutzen Sie das Abzieherset nur mit dem mitgelieferten Zubehör und
benutzen Sie kein anderes Zubehör. Es besteht Verletzungsgefahr!
Überprüfen Sie vor jeder Benutzung, den Zustand aller Teile und wechseln
Sie beschädigte Teile aus.
Überlasten Sie niemals die vorgegebene Belastungsgrenze. Kontrollieren Sie
gegebenenfalls die Abziehkraft durch Verwendung eines Drehmomentschlüs-
sels.
Decken Sie gegebenenfalls das Abzieherset und das anzuziehende
Werkstück gegen ruckartiges Ablösen mit einer Plane ab.
Sollte das abzuziehende Werkstück vor dem Abziehen erwärmt werden,
entfernen Sie vorher das Abzieherset. Das Abzieherset darf auf keinen Fall
erwärmt werden, da es sonst seine Festigkeit verändert.
Verwenden Sie das Abzieherset nicht, wenn es nicht korrekt arbeitet durch
Verformung oder Herunterfallen beschädigt wurde. Ersetzen Sie defekte Teile
nur durch Originalersatzteile, lassen es durch einen Fachmann instand
setzen oder wenden Sie sich an unsere Kundenbetreuung.

3
Benutzun
g
Vor der ersten Benutzung
Packen Sie das Abzieherset aus und überprüfen Sie alle Teile auf evtl. Trans-
portschäden. Entsorgen Sie das Verpackungsmaterial oder lagern Sie es an
einem für Kinder unzugänglichen Ort. Plastikbeutel usw. können zu einem
gefährlichen Spielzeug für Kinder werden.
Das Fläschchen für das Schmieröl wird im leeren Zustand geliefert. Füllen Sie
geeignetes Schmieröl hinein.
Benutzung der Abzieharme
1. Montieren Sie das Abzieherset, wie abgebildet.
Siehe hierzu auch Abbildung A.
2. Ölen Sie die Spindel (6) und den Kegelkopf
(14).
3. Justieren Sie die Abzieharme (11 + 12) an das
zu ziehende Werkstück und drehen Sie die
Muttern fest. Den Abstand zwischen den Ab-
zieharmen können Sie von 70 bis maximal 170
mm einstellen.
4. Drehen Sie mit einem Drehmomentschlüssel
die Spindel auf das abzuziehende Werkstück
und ziehen Sie es ab.
Der Abstand beim Abzieherset mit
nach innen gerichteten Abzieharmen
beträgt 50 bis maximal 145 mm.
Sie können die Arbeitshöhe beim Ab-
zieherset von 0 bis max. 100 mm ein-
stellen.
Halten Sie die Gewinde von Spindel
und Traverse immer sauber und gut
geölt.
Öl
Öl

4
Benutzun
g

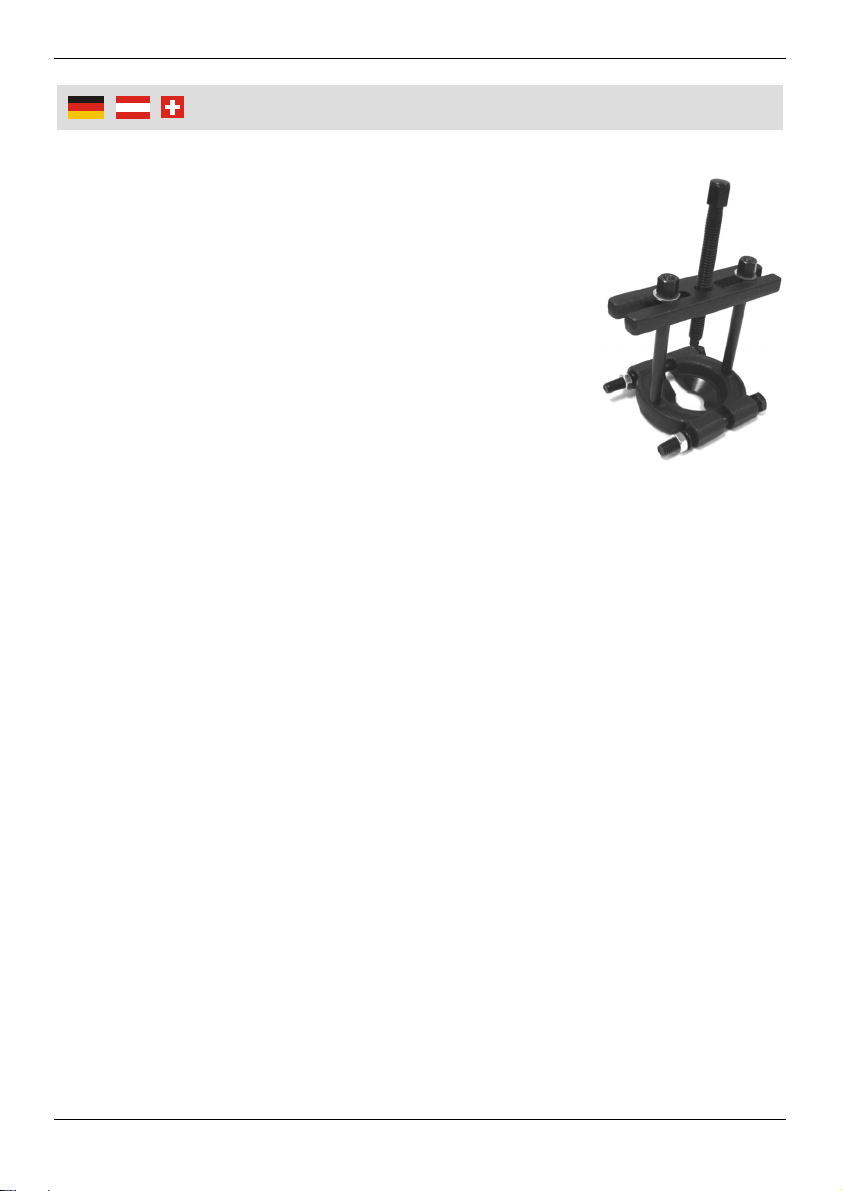

Benutzung der Lagertrennvorrichtung
1. Montieren Sie das Abzieherset, wie abgebildet. Zum
Zusammenbau, siehe auch Abbildung B.
2. Nehmen Sie diesmal den Flachkopf (15) und schrau-
ben Sie ihn auf die Spindel. Vor Benutzung ölen Sie
die Spindel (6) und den Flachkopf.
3. Setzen Sie die keilförmigen Schneiden der Trennvor-
richtung hinter das anzuziehende Werkstück. Spannen
Sie nach dem ersten Abziehversuch die Trennvorrich-
tung mit den Zugstangen nach, um einen optimalen
Sitz zu gewährleisten.
4. Drehen Sie mit einem Drehmomentschlüssel die
Spindel auf das abzuziehende Werkstück und ziehen
Sie das Werkstück ab.
Zubehör
Die Verlängerungen 9 und 10 sind für die Benutzung andere Kugellager und
Zahnräder vorgesehen. Die Verlängerungen 9 und 10 passen nicht in die
Trennvorrichtungen (1 + 2) dieses Abziehersets.
Wartung und Reinigung
Lagern Sie alle Teile nach jedem Gebrauch in dem mitgelieferten Koffer und
halten Sie die Gewinde von Spindel und Traverse immer sauber und gut
geölt.
Lagern Sie das Abzieherset in einem vor Feuchtigkeit geschützten Ort.

5

6
Safet
y
Notes
Please note the following safety notes to avoid malfunctions,
damage or physical injury:
The unit is not a toy. Keep the puller set out of reach of children. Keep the
lubricating oil bottle out of reach of children, too.
Persons with limited physical, sensorial or mental abilities are not allowed to
use the unit, unless they are supervised for their safety by a qualified person
or are briefed by the responsible person how to use the unit.
Always wear protective clothing, safety shoes and safety goggles when using
the puller set. Tie back long hair.
Use the unit only with the included accessory and do not use any other
accessories. There is risk of injury!
Before each use, check the general condition of all parts and immediately
change defective parts.
Do not overload the specified load limit. If necessary, check the pulling force
by using a torque spanner.
If necessary, over the puller set and the workpiece to be pulled with a
tarpaulin against jerked loosening.
If the workpiece to be pulled needs to be heated, first remove the puller set.
The puller set should never be heated; this will affect the strength of the mate-
rial.
Do not use the puller set if it does not work correctly. If the puller set was
deformed or dropped do not use it furthermore. Replace damaged parts by
original replacement parts and have the puller set always repaired by a
professional or contact our customer support service.

7
Usin
g
Before first Use
Take the puller set out of the packaging and check all part for damage in transit.
Dispose of packaging materials or store it out of reach of children. Plastic bags
etc. may become a deadly toy for children.
The oil bottle will be delivered empty. Fill in suitable lubricating oil.
Using the Pawls
1. Mount the puller set as shown. See also the
figure A.
2. Oil the push rod (6) and the cone head (14).
3. Adjust the pawls (11 + 12) on the workpiece to
the pulled and tighten the nuts. The distance
between the pawls can be adjusted form 70 up
to 170 mm.
4. Turn the push rod with a torque spanner on the
workpiece to be pulled and remove it.
The distance of the puller set with in-
ward-looking pawls can be adjusted
from 50 up to 145 mm.
You can adjust the working height from
0 up to 100 mm.
Keep the thread of the push rod and the
bracket always clean and well lubri-
cated.
Oil
Oil

8
Usin
g
Using the Bearing Separator
1. Mount the puller set, as shown. For mounting, see also
figure B.
2. Now take the flat head (15) for the cone rod and screw
the flat head on the push rod. Before using, oil the
push rod (6) and the flat head.
3. Place the wedge-shaped edges of the separators
behind the workpiece to be separated. After pulling
once, if necessary, retighten the separators by screw-
ing the bolts. Make sure the separators are firmly se-
cured.
4. Use a torque spanner and turn the push rod on the
workpiece to be separated. Remove the separated
workpiece.
Accessory
The connecting bolts 9 and 10 are for use with other bearings or gears. The
connecting bolts 9 and 10 do not fit the bearing separators (1 + 2) in this
pulling set.
Maintenance and Cleaning
After each use, store all parts of the puller set in the included box and keep
the thread of the push rod and the bracket always clean and well lubricated.
Protect the puller set from moisture.

V

Gestaltung urheberrechtlich geschützt VI © Westfalia 07/07
Deutschland Österreich
Westfalia Westfalia
Industriestraße 1 Moosham 31
D-58093 Hagen A-4943 Geinberg OÖ
Telefon: [phone] Telefon: [phone]
Telefax: (0180) 5 30 31 30 Telefax: (07723) 21 4 21 40
Internet: www.westfalia.de Internet: www.westfalia-versand.at
Schweiz UK
Westfalia Westfalia
Utzenstorfstraße 39 Freepost SWB 40531
CH-3425 Koppigen Devon PL21 OZZ
Telefon: [phone] Phone: [phone]
Telefax: (034) 4 13 80 01 Fax: [phone]
Internet: www.westfalia-versand.ch Internet: www.westfalia.net
Kundenbetreuun
g
|
Customer Services
Werter Kunde,
bitte helfen Sie mit, Abfall zu vermeiden.
Sollten Sie sich einmal von diesem Artikel trennen wollen, so
bedenken Sie bitte, dass viele seiner Komponenten aus
wertvollen Rohstoffen bestehen und wiederverwertet werden
können.
Entsorgen Sie ihn daher nicht in die Mülltonne, sondern führen
Sie ihn bitte Ihrer Sammelstelle für Wertstoffe zu.
Dear Customer,
Please help avoid waste materials.
If you at some point intend to dispose of this article, then
please keep in mind that many of its components consist of
valuable materials, which can be recycled.
Please do not discharge it in the rubbish bin, but check with
your local council for recycling facilities in your area.
Entsor
g
un
g
|
Dis
p
osal
