WIKA LH-20 User manual

Betriebsanleitung
Operating instructions
Mise en service
Manual de instrucciones
Pegelsonde Typ LH-20
Submersible pressure transmitter model LH-20
Sonde de niveau type LH-20
Sonda de nivel modelo LH-20
Submersible pressure transmitter model LH-20

2
Inhaltsverzeichnis
WIKA Betriebsanleitung - Pegelsonde Typ LH-20
Betriebsanleitung
DBetriebsanleitung 2
GB Operating instructions 15
FMise en service 28
EManual de instrucciones 41
Inhaltsverzeichnis
1 Zu Ihrer Sicherheit ..................................3
1.1 Autorisiertes Personal .........................3
1.2 Bestimmungsgemäße Verwendung ......
3
1.3 Warnung vor Fehlgebrauch.................3
1.4 Allgemeine Sicherheitshinweise..........3
1.5 EU-Konformität....................................3
2 Produktbeschreibung.............................3
2.1 Aufbau ................................................3
2.2 Arbeitsweise........................................4
2.3 Bedienung...........................................4
2.4 Zubehör und Ersatzteile......................4
3 Montieren.................................................5
3.1 Allgemeine Hinweise...........................5
4 An die Spannungsversorgung anschlie-
ßen............................................................5
4.1 Anschluss vorbereiten.........................5

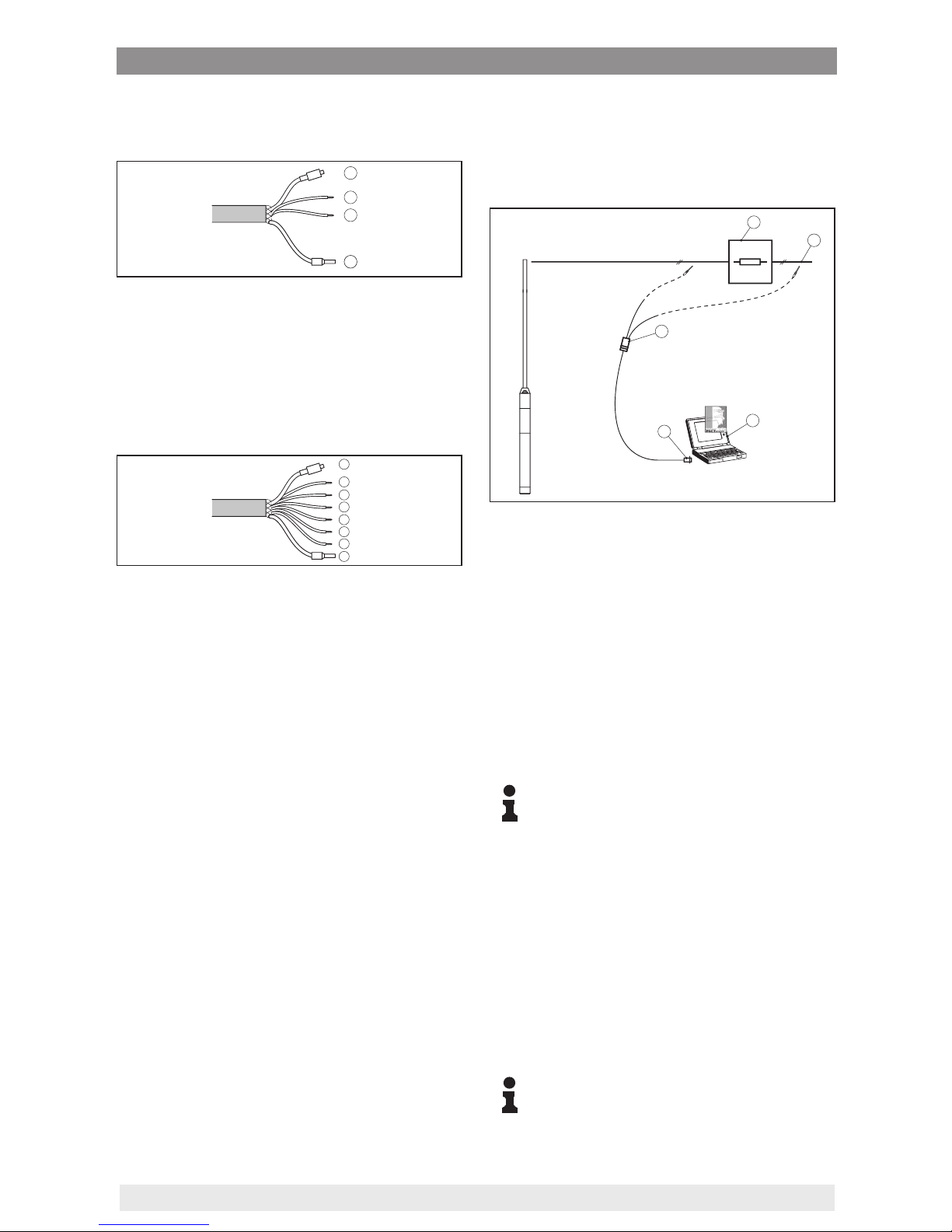

4.2 Anschlussplan.....................................6
5 In Betrieb nehmen mit PACTware ..........6
5.1 Den PC anschließen ...........................6
5.2 Parametrierung mit PACTware.............6
6 Instandhalten und Störungen beseiti-
gen............................................................7
6.1 Wartung, Reinigung ............................7
6.2 Störungen beseitigen..........................7
6.3 Tragkabel kürzen.................................7
6.4 Das Gerät reparieren...........................7
7 Ausbauen.................................................8
7.1 Ausbauschritte ....................................8
7.2 Entsorgen............................................8
8 Anhang.....................................................9
8.1 Technische Daten ...............................9

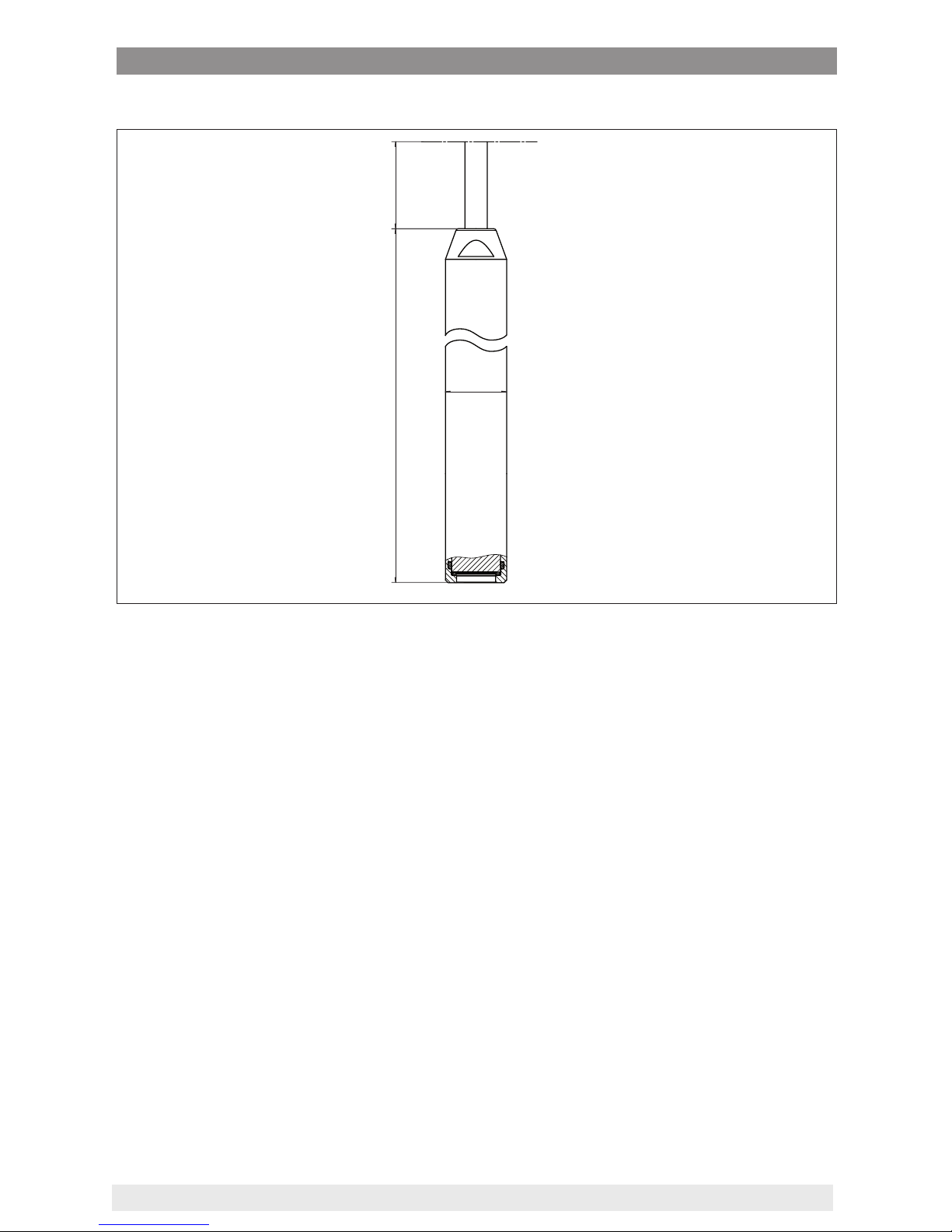

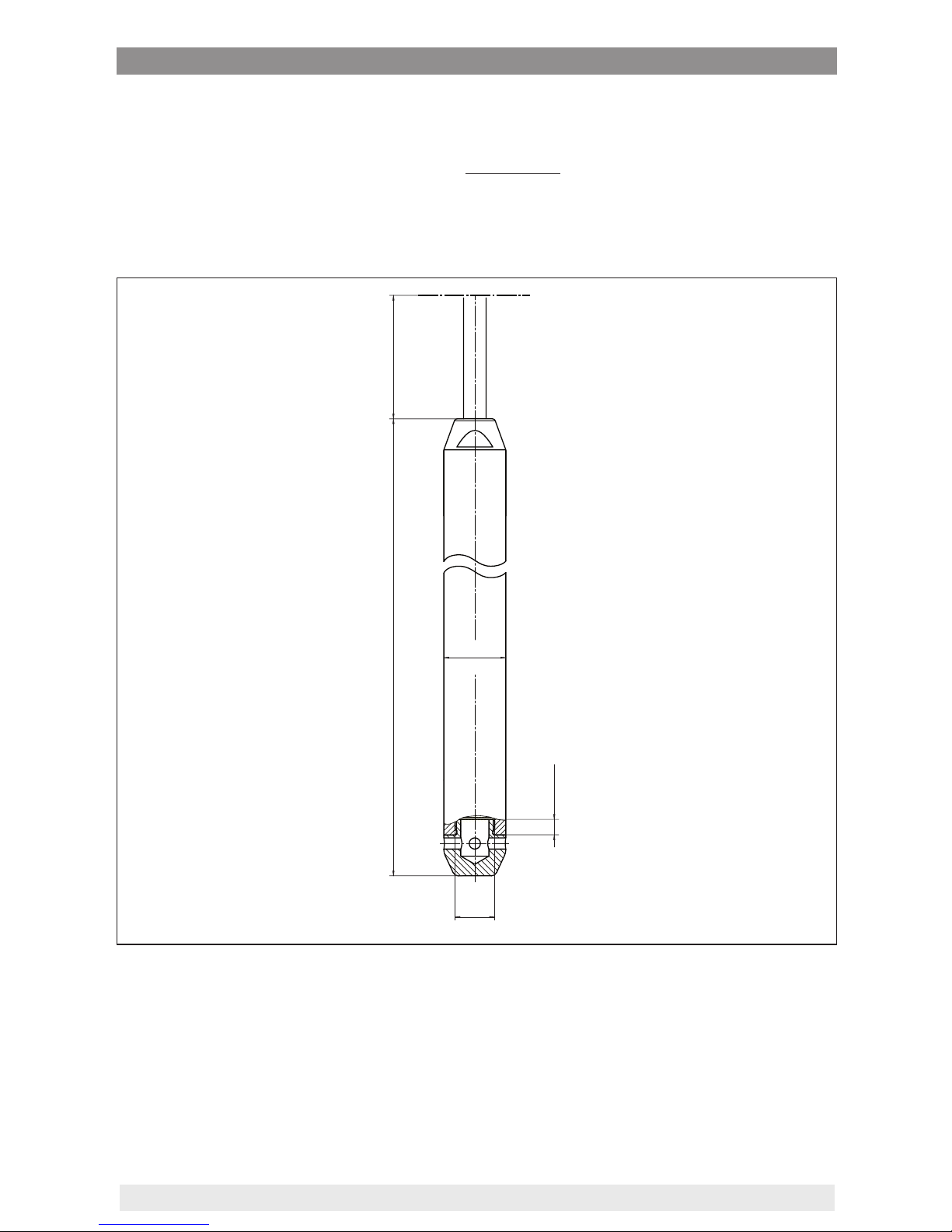

8.2 Maße.................................................13
Markenzeichen und geschützte Begrie
Information:
PACTware™ ist ein Markenzeichen der
Pactware Consortium e.V.
HART®ist ein eingetragenes Marken-
zeichen der HART Communication
Foundation.
Bluetooth™ ist ein eingetragenes Mar-
kenzeichen der Bluetooth SIG, Inc.
Sicherheitshinweise für Ex-Bereiche
Beachten Sie bei Ex-Anwendungen die
Ex-spezischen Sicherheitshinweise.
Diese liegen jedem Gerät mit Ex-
Zulassung als Dokument bei und sind
Bestandteil der Betriebsanleitung.
Redaktionsstand: 2017-09-28

3
WIKA Betriebsanleitung - Pegelsonde Typ LH-20
1 Zu Ihrer Sicherheit
1.1 Autorisiertes Personal
Sämtliche in dieser Betriebsanleitung beschrie-
benen Handhabungen dürfen nur durch ausge-
bildetes und vom Anlagenbetreiber autorisiertes
Fachpersonal durchgeführt werden.
Bei Arbeiten am und mit dem Gerät ist immer
die erforderliche persönliche Schutzausrüstung
zu tragen.
1.2 Bestimmungsgemäße
Verwendung
Der Typ LH-20 ist ein Druckmessumformer zur
Füllstand- und Pegelmessung.
Detaillierte Angaben zum Anwendungsbereich
nden Sie in Kapitel "Produktbeschreibung".
Die Betriebssicherheit des Gerätes ist nur bei
bestimmungsgemäßer Verwendung entspre-
chend den Angaben in der Betriebsanleitung
sowie in den evtl. ergänzenden Anleitungen
gegeben.
Eingrie über die in der Betriebsanleitung
beschriebenen Handhabungen hinaus dürfen
aus Sicherheits- und Gewährleistungsgründen
nur durch vom Hersteller autorisiertes Personal
vorgenommen werden. Eigenmächtige Um-
bauten oder Veränderungen sind ausdrücklich
untersagt.
1.3 Warnung vor Fehlgebrauch
Bei nicht sachgerechter oder nicht bestim-
mungsgemäßer Verwendung können von die-
sem Gerät anwendungsspezische Gefahren
ausgehen, so z. B. ein Überlauf des Behälters
oder Schäden an Anlagenteilen durch falsche
Montage oder Einstellung. Dies kann Sach-,
Personen- oder Umweltschäden zur Folge
haben. Weiterhin können dadurch die Schutzei-
genschaften des Gerätes beeinträchtigt werden.
1.4 Allgemeine
Sicherheitshinweise
Das Gerät entspricht dem Stand der Technik
unter Beachtung der üblichen Vorschriften und
Richtlinien. Es darf nur in technisch einwand-
freiem und betriebssicherem Zustand betrieben
werden. Der Betreiber ist für den störungsfreien
Betrieb des Gerätes verantwortlich. Beim Ein-
satz in aggressiven oder korrosiven Medien, bei
denen eine Fehlfunktion des Gerätes zu einer
Gefährdung führen kann, hat sich der Betreiber
durch geeignete Maßnahmen von der korrekten
Funktion des Gerätes zu überzeugen.
Der Betreiber ist ferner verpichtet, während der
gesamten Einsatzdauer die Übereinstimmung
der erforderlichen Arbeitssicherheitsmaß-
nahmen mit dem aktuellen Stand der jeweils
geltenden Regelwerke festzustellen und neue
Vorschriften zu beachten.
Durch den Anwender sind die Sicherheitshin-
weise in dieser Betriebsanleitung, die lan-
desspezischen Installationsstandards sowie
die geltenden Sicherheitsbestimmungen und
Unfallverhütungsvorschriften zu beachten.
Eingrie über die in der Betriebsanleitung
beschriebenen Handhabungen hinaus dürfen
aus Sicherheits- und Gewährleistungsgründen
nur durch vom Hersteller autorisiertes Personal
vorgenommen werden. Eigenmächtige Um-
bauten oder Veränderungen sind ausdrücklich
untersagt. Aus Sicherheitsgründen darf nur das
vom Hersteller benannte Zubehör verwendet
werden.
Um Gefährdungen zu vermeiden, sind die auf
dem Gerät angebrachten Sicherheitskennzei-
chen und -hinweise zu beachten und deren
Bedeutung in dieser Betriebsanleitung nachzu-
schlagen.
1.5 EU-Konformität
Das Gerät erfüllt die gesetzlichen Anforderun-
gen der zutreenden EU-Richtlinien. Mit dem
CE-Zeichen bestätigen wir die Konformität des
Gerätes mit diesen Richtlinien.
2 Produktbeschreibung
2.1 Aufbau
Lieferumfang
Der Lieferumfang besteht aus:
• Typ LH-20
• Dokumentation
– Betriebsanleitung
– Ex-spezischen "Sicherheitshinweisen"
(bei Ex-Ausführungen)
– Ggf. weiteren Bescheinigungen

4WIKA Betriebsanleitung - Pegelsonde Typ LH-20
Aufbau
2
1

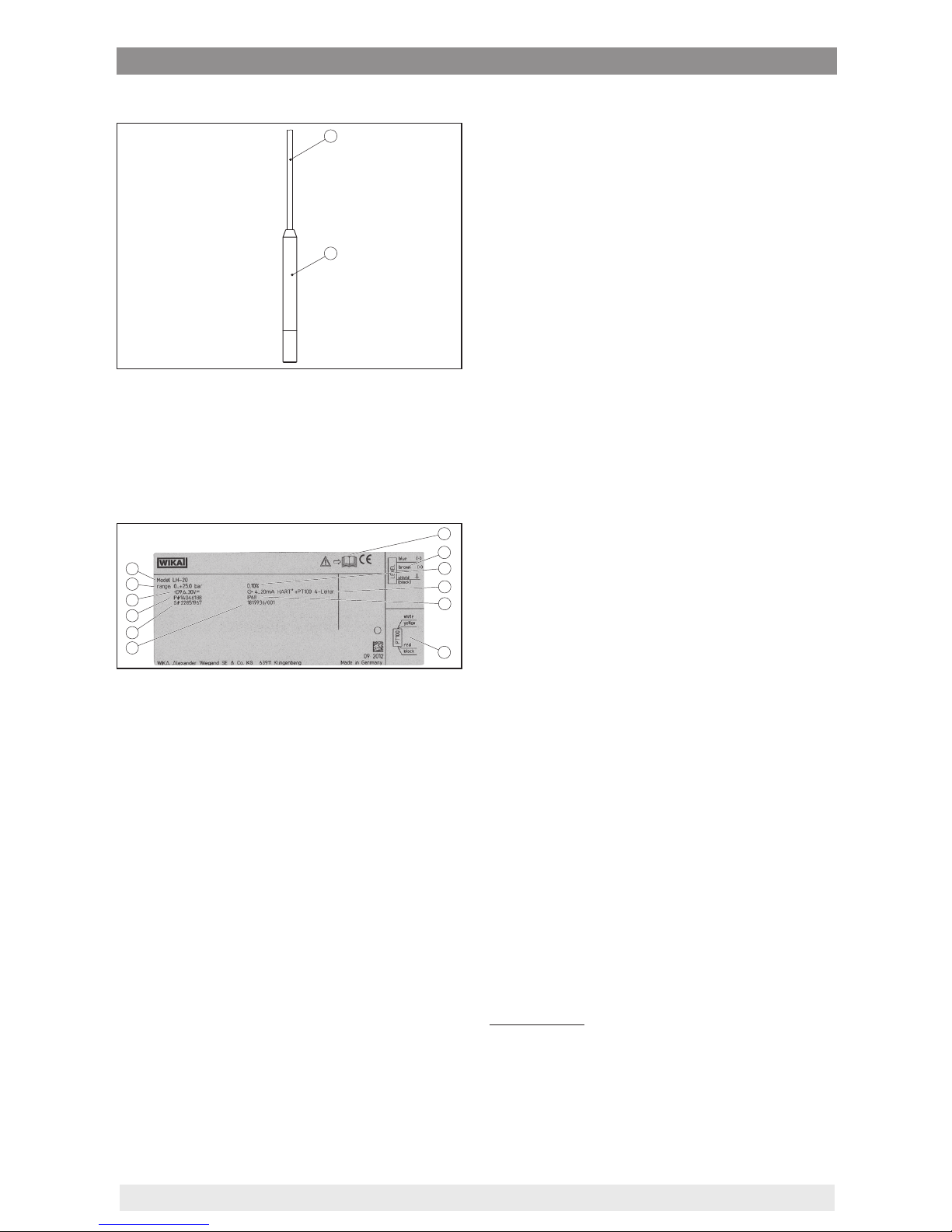

Abb. 1: Aufbau der Pegelsonde Typ LH-20
1 Messwertaufnehmer
2 Tragkabel
Typschild
Das Typschild enthält die wichtigsten Daten zur
Identikation und zum Einsatz des Gerätes:
1
2
3
5
6
4
7
8
9
10
11
12
Abb. 2: Typschild Typ LH-20 (Beispiel für Ausführung
4 … 20 mA/HART)
1 Gerät
2 Messbereich
3 Betriebsspannung
4 Artikelnummer
5 Seriennummer
6 Erzeugnisnummer
7 Aderbelegung Tragkabel Temperatur
8 Schutzart
9 Signalausgang
10 Messabweichung
11 Aderbelegung Tragkabel Füllstand
12 Hinweis zur Beachtung der Gerätedokumentation
2.2 Arbeitsweise
Anwendungsbereich
Der Typ LH-20 eignet sich zur kontinuierlichen
Füllstandmessung von Flüssigkeiten. Typische
Anwendungsgebiete sind Messungen in Was-
ser/Abwasser, Tiefbrunnen und im Schibau.
Funktionsprinzip
Sensorelement ist eine Messzelle mit robuster
Keramikmembran. Der hydrostatische Druck
bewirkt über die Keramikmembran eine Kapazi-
tätsänderung in der Messzelle. Diese wird in ein
entsprechendes Ausgangssignal umgewandelt.
Spannungsversorgung
4 … 20 mA-Zweileiterelektronik für Spannungs-
versorgung und Messwertübertragung auf
derselben Leitung.
Die Daten für die Spannungsversorgung nden
Sie in Kapitel "Technische Daten".
2.3 Bedienung
Das Gerät bietet folgende Bedienmöglichkeiten:
• Mit den externen Anzeige- und Bediengerä-
ten DIH50, DIH52 und DIH62
• Mit einer Bediensoftware nach dem FDT/
DTM-Standard, z. B. PACTware und PC
• Mit einem HART-Handbediengerät
Die Art der Bedienung und der Umfang der Be-
dienmöglichkeiten hängen von der gewählten
Bedienkomponente ab. Die eingegebenen Para-
meter werden generell im jeweiligen Sensor
gespeichert, beim Bedienen mit PACTware und
PC optional auch im PC.
2.4 Zubehör und Ersatzteile
Schnittstellenadapter
Das optional verfügbare HART-Modem mit
RS232-, USB- oder Bluetooth-Schnittstelle
ermöglicht die Anbindung kommunikationsfähi-
ger Geräte an die jeweilige Schnittstelle eines
PCs. Zur Parametrierung dieser Geräte ist eine
Bediensoftware wie PACTware mit COMM
DTM HART und Device DTM Generic HART
erforderlich.
Die Bediensoftware PACTware und die
benötigten DTMs erhalten Sie kostenfrei auf
www.wika.de.
Externe Anzeige- und Bedieneinheiten
DIH50, DIH52 und DIH62
Die Bedieneinheiten DIH50, DIH52 und DIH62
sind geeignet zur Messwertanzeige und Be-
dienung von Sensoren mit HART-Protokoll. Die
jeweilige Bedieneinheit wird in die 4 … 20 mA/
HART-Signalleitung eingeschleift.
Bei Sensoren ohne HART-Protokoll sind die
Bedieneinheiten zur Messwertanzeige geeignet.
Weitere Informationen nden Sie in der jewei-

5
WIKA Betriebsanleitung - Pegelsonde Typ LH-20
ligen Betriebsanleitung der Bedieneinheiten
DIH50, DIH52 und DIH62.
3 Montieren
3.1 Allgemeine Hinweise
Eignung für die Prozessbedingungen
Stellen Sie sicher, dass sämtliche, im Prozess
bendlichen Teile des Gerätes, für die auftreten-
den Prozessbedingungen geeignet sind. Dazu
zählen insbesondere Prozessdruck, Prozess-
temperatur sowie die chemischen Eigenschaf-
ten der Medien.
Die Angaben dazu nden Sie in Kapitel "Techni-
sche Daten" und auf dem Typschild.
Eignung für die Umgebungsbedingungen
Das Gerät ist für normale und erweiterte Um-
gebungsbedingungen nach DIN/EN/IEC/ANSI/
ISA/UL/CSA 61010-1 geeignet.
Transport- und Montageschutz
Der LH-20 wird mit einer Schutzkappe für den
Messwertaufnehmer geliefert.
Entfernen Sie diese nach Montage und vor
Inbetriebnahme des Gerätes.
Druckausgleich
Das Tragkabel enthält eine Kapillare für den
atmosphärischen Druckausgleich. Führen Sie
deshalb das Kabelende in einen trockenen
Raum oder in ein geeignetes Klemmengehäuse.
4 An die Spannungsversor-
gung anschließen
4.1 Anschluss vorbereiten
Sicherheitshinweise
Schließen Sie das Gerät grundsätzlich nur in
spannungslosem Zustand an.
Das Gerät ist mit einem integrierten Überspan-
nungsschutz ausgestattet. Für eine erweiterte
Absicherung des Signalkreises empfehlen wir
zusätzliche externe Überspannungsschutzge-
räte.
Spannungsversorgung auswählen
Die Spannungsversorgung und das Stromsignal
erfolgen über dieselbe zweiadrige Leitung im
Tragkabel. Der zulässige Spannungsbereich
kann sich je nach Geräteausführung unterschei-
den.
Die Daten für die Spannungsversorgung nden
Sie in Kapitel "Technische Daten".
Sorgen Sie für eine sichere Trennung des
Versorgungskreises von den Netzstromkreisen
nach DIN EN 61140 VDE 0140-1.
Berücksichtigen Sie folgende zusätzliche Ein-
üsse auf die Betriebsspannung:
• Ausgangsspannung des Speisegerätes
kann unter Nennlast geringer werden (bei
einem Sensorstrom von 20,5 mA oder
22 mA bei Störmeldung)
• Einuss weiterer Geräte im Stromkreis
(siehe Bürdenwerte in Kapitel "Technische
Daten")
Installationskabel auswählen
Das Gerät wird mit handelsüblichem zwei-
adrigem Installationskabel ohne Schirm
angeschlossen. Falls elektromagnetische
Einstreuungen zu erwarten sind, die über den
Prüfwerten der EN 61326 für industrielle Berei-
che liegen, sollte abgeschirmtes Installationska-
bel verwendet werden.
Stellen Sie sicher, dass das verwendete Kabel
die für die maximal auftretende Umgebungs-
temperatur erforderliche Temperaturbeständig-
keit und Brandsicherheit aufweist.
Kabelschirmung und Erdung
Wenn abgeschirmtes Installationskabel erfor-
derlich ist, legen Sie den Kabelschirm beidseitig
auf Erdpotenzial.
Die metallischen Teile des Gerätes (Messwert-
aufnehmer) sind leitend mit dem Schirm des
Tragkabels verbunden.

6WIKA Betriebsanleitung - Pegelsonde Typ LH-20
4.2 Anschlussplan
4 … 20 mA
4
1
2
2
3
Abb. 3: Aderbelegung Tragkabel
1 Blau (-): zur Spannungsversorgung bzw. zum
Auswertsystem
2 Braun (+): zur Spannungsversorgung bzw. zum
Auswertsystem
3 Abschirmung
4 Druckausgleichskapillare mit Filterelement
4 … 20 mA/HART
1
8
2
3
4
5
6
7
Abb. 4: Aderbelegung Tragkabel
1 Braun (+): zur Spannungsversorgung bzw. zum
Auswertsystem
2 Blau (-): zur Spannungsversorgung bzw. zum
Auswertsystem
3 Weiß: zur Auswertung des integrierten Pt 100
(Versorgung)
4 Gelb: zur Auswertung des integrierten Pt 100
(Messung)
5 Rot: zur Auswertung des integrierten Pt 100 (Mes-
sung)
6 Schwarz: zur Auswertung des integrierten Pt 100
(Versorgung)
7 Abschirmung
8 Druckausgleichskapillare mit Filterelement
5 In Betrieb nehmen mit
PACTware
5.1 Den PC anschließen
Anschluss des PCs an die Signalleitung
1
5
2
3
4
Abb. 5: Anschluss des PCs an die Signalleitung
1 PC mit PACTware
2 RS232-, USB- oder Bluetooth-Schnittstelle
3 HART-Modem
4 HART-Widerstand
5 Speisegerät
Erforderliche Komponenten:
• Typ LH-20 mit Signalausgang 4 … 20 mA/
HART
• PC mit PACTware und passendem DTM
• HART-Modem
• HART-Widerstand ca. 250 Ω
• Speisegerät 24 V
Hinweis:
Bei Speisegeräten mit integriertem
HART-Widerstand (Innenwiderstand
ca. 250 Ω) ist kein zusätzlicher exter-
ner Widerstand erforderlich. In diesen
Fällen kann das HART-Modem parallel
zur 4 … 20 mA-Leitung angeschlossen
werden.
5.2 Parametrierung mit
PACTware
Die weitere Inbetriebnahme mit weiterführender
Beschreibung ist in der Online-Hilfe von PACT-
ware und den DTMs enthalten.
Hinweis:
Bitte beachten Sie, dass zur Inbetrieb-

7
WIKA Betriebsanleitung - Pegelsonde Typ LH-20
nahme des Typ LH-20 die DTM Coll-
ection in der aktuellen Version benutzt
werden muss.
Die jeweils aktuelle DTM Collection und PACT-
ware-Version kann kostenfrei über das Internet
heruntergeladen werden.
6 Instandhalten und Störun-
gen beseitigen
6.1 Wartung, Reinigung
Bei bestimmungsgemäßer Verwendung ist
im Normalbetrieb keine besondere Wartung
erforderlich.
Bei manchen Anwendungen können Füll-
gutanhaftungen an der Sensormembran das
Messergebnis beeinussen. Treen Sie deshalb
je nach Sensor und Anwendung Vorkehrungen,
um starke Anhaftungen und insbesondere
Aushärtungen zu vermeiden.
Ggf. ist der Messwertaufnehmer zu reinigen.
Hierbei ist die Beständigkeit der Werkstoe
gegenüber der Reinigung sicherzustellen.
6.2 Störungen beseitigen
4 … 20 mA-Signal überprüfen
Schließen Sie gemäß Anschlussplan ein Multi-
meter im passenden Messbereich an.
4 … 20 mA-Signal nicht stabil
Ursache Beseitigung
Füllstandschwankungen Integrationszeit über
PACTware einstellen
Kein atmosphärischer
Druckausgleich
Kapillare prüfen, ggf. sau-
ber abschneiden
Druckausgleich im
Gehäuse prüfen, ggf. Fil-
terelement säubern
4 … 20 mA-Signal fehlt
Ursache Beseitigung
Anschluss an die Span-
nungsversorgung falsch
Anschluss prüfen und ggf.
nach Kapitel "Anschluss-
plan" korrigieren
Ursache Beseitigung
Keine Spannungsver-
sorgung
Leitungen auf Unter-
brechung prüfen, ggf.
reparieren
Betriebsspannung zu
niedrig bzw. Bürdenwider-
stand zu hoch
Prüfen, ggf. anpassen
Stromsignal 3,6 mA; 22 mA
Ursache Beseitigung
Elektronikeinsatz oder
Messzelle defekt
Gerät austauschen bzw.
zur Reparatur einsenden
Bei Ex-Anwendungen sind die Regeln
für die Zusammenschaltung von eigensi-
cheren Stromkreisen zu beachten.
6.3 Tragkabel kürzen
Das Tragkabel kann beliebig gekürzt werden.
Gehen Sie wie folgt vor:
1. Filteraufsatz von der Kapillarleitung entfer-
nen
2. Tragkabel mit Seitenschneider auf die
gewünschte Länge kürzen
Vorsicht:
Kapillarleitung darf dabei nicht zusam-
mengedrückt werden, da dann der
Druckausgleich beeinträchtigt wird. Ggf.
mit scharfem Messer nacharbeiten.
3. Kabelmantel ca. 10 cm entfernen, Aderen-
den ca. 1 cm abisolieren
4. Filteraufsatz aufschieben
Die Arbeitsschritte sind damit abgeschlossen.
6.4 Das Gerät reparieren
Hinweise zur Rücksendung benden sich in der
Rubrik "Service" auf unserer lokalen Internet-
seite.
Sollte eine Reparatur erforderlich sein, gehen
Sie folgendermaßen vor:
• Für jedes Gerät ein Formular ausfüllen
• Eine evtl. Kontamination angeben
• Das Gerät reinigen und bruchsicher verpa-
cken
• Dem Gerät das ausgefüllte Formular und
eventuell ein Sicherheitsdatenblatt beilegen

8WIKA Betriebsanleitung - Pegelsonde Typ LH-20
7 Ausbauen
7.1 Ausbauschritte
Warnung:
Achten Sie vor dem Ausbauen auf
gefährliche Prozessbedingungen wie
z. B. Druck im Behälter oder Rohrleitung,
hohe Temperaturen, aggressive oder
toxische Füllgüter etc.
Beachten Sie die Kapitel "Montieren" und "An
die Spannungsversorgung anschließen" und
führen Sie die dort angegebenen Schritte sinn-
gemäß umgekehrt durch.
7.2 Entsorgen
Das Gerät besteht aus Werkstoen, die von dar-
auf spezialisierten Recyclingbetrieben wieder
verwertet werden können.Wir haben hierzu die
Elektronik leicht trennbar gestaltet und verwen-
den recyclebare Werkstoe.
Werkstoe: siehe Kapitel "Technische Daten"
Sollten Sie keine Möglichkeit haben, das Altge-
rät fachgerecht zu entsorgen, so sprechen Sie
mit uns über Rücknahme und Entsorgung.

9
8 Anhang
WIKA Betriebsanleitung - Pegelsonde Typ LH-20
8 Anhang
8.1 Technische Daten
Hinweis für zugelassene Geräte
Für zugelassene Geräte (z. B. mit Ex-Zulassung) gelten die technischen Daten in den entsprechen-
den Sicherheitshinweisen. Diese können, z. B. bei den Prozessbedingungen oder der Spannungs-
versorgung, von den hier aufgeführten Daten abweichen.
Allgemeine Daten
Messgröße Füllstand
Messprinzip Keramisch-kapazitiv, ölfreie Messzelle
Werkstoe und Gewichte
Werkstoe, medienberührt
ƲMesswertaufnehmer 316L, Titan
ƲMembran Keramik (99,9 % Al2O3)
ƲMesszellendichtung Zweifach-FKM, Zweifach-EPDM
ƲTragkabel PE, FEP, PUR
Werkstoe, nicht medienberührt
ƲTypschildträger auf Tragkabel PE-hart
Werkstoe Messwertaufnehmerschutz
Transportschutzkappe PE
Transportschutznetz PE
Gewicht
ƲGrundgewicht ca. 0,8 kg (1.764 lbs)
ƲTragkabel ca. 0,1 kg/m (0.07 lbs/ft)
Eingangsgröße
Nennmessbereiche und Überlastbarkeit
Die Angaben dienen zur Übersicht und beziehen sich auf die Messzelle. Einschränkungen durch
Werksto und Bauform des Prozessanschluss sind möglich. Es gelten jeweils die Angaben des
Typschildes.
Messbereiche Überlastbarkeit maximaler Druck
Überdruck
0 … 0,1 bar 15 bar
0 … 0,16 bar 20 bar
0 … 0,25 bar 30 bar
0 … 0,4 bar 30 bar
0 … 0,6 bar 35 bar
0 … 1 bar 35 bar
0 … 1,6 bar 50 bar
0 … 2,5 bar 50 bar

10
8 Anhang
WIKA Betriebsanleitung - Pegelsonde Typ LH-20
Messbereiche Überlastbarkeit maximaler Druck
0 … 4 bar 65 bar
0 … 6 bar 90 bar
0 … 10 bar 90 bar
0 … 16 bar 130 bar
0 … 25 bar 130 bar
Absolutdruck
0 … 1,6 bar 50 bar
0 … 2,5 bar 50 bar
0 … 4 bar 65 bar
0 … 6 bar 90 bar
0 … 10 bar 90 bar
0 … 16 bar 130 bar
0 … 25 bar 130 bar
Ausgangsgröße 4 … 20 mA
Ausgangssignal 4 … 20 mA
Bereich des Ausgangssignals 3,8 … 20,5 mA
Signalauösung 4 µA
Ausfallsignal 22 mA
Max. Ausgangsstrom 22 mA
Hochlaufzeit
Ʋ bei Messabweichung ≤ 0,2 % ca. 2 s
Ʋ bei Messabweichung ≤ 0,1 % ca. 15 s
Ausgangsgröße 4 … 20 mA/HART (optional)
Ausgangssignal 4 … 20 mA/HART
Bereich des Ausgangssignals 3,8 … 20,5 mA/HART
HART-Ausgangswerte gemäß HART-Standard 5.0
ƲPrimary Value Druck
ƲSecondary Value Temperatur
Signalauösung 1 µA
Ausfallsignal < 3,6 mA
Max. Ausgangsstrom 22 mA
Hochlaufzeit ca. 15 s
Zusätzliche Ausgangsgröße - Temperatur (optional)
Eingebautes Widerstandsthermometer Pt 100 nach DIN EN 60751
Toleranzklasse B
Bereich -50 … +100 °C (-58 … +212 °F)

11
8 Anhang
WIKA Betriebsanleitung - Pegelsonde Typ LH-20
Referenzbedingungen und Einussgrößen (nach DIN EN 60770-1)
Referenzbedingungen nach DIN EN 61298-1
ƲTemperatur +15 … +25 °C (+59 … +77 °F)
ƲRelative Luftfeuchte 45 … 75 %
ƲLuftdruck 860 … 1060 mbar/86 … 106 kPa (12.5 … 15.4 psig)
Kennlinienbestimmung Grenzpunkteinstellung nach IEC 61298-2
Kennliniencharakteristik Linear
Referenzeinbaulage stehend, Messmembran zeigt nach unten
Einuss der Einbaulage < 0,2 mbar/20 Pa (0.003 psig)
Messabweichung ermittelt nach der Grenzpunktmethode nach IEC 60770
Angaben beziehen sich auf die eingestellte Messspanne.Turn down (TD) ist das Verhältnis Nenn-
messbereich/eingestellte Messspanne.
Messabweichung bei Turn down 1 : 1 bis
5 : 1
< 0,2 %, optional < 0,1 %
Einuss der Medium- bzw. Umgebungstemperatur
Angaben beziehen sich auf die eingestellte Messspanne.Turn down (TD) = Nennmessbereich/
eingestellte Messspanne.
Mittlerer Temperaturkoezient des Nullsignals
Im kompensierten Temperaturbereich 0 … +80 °C (+32 … +176 °F), Bezugstemperatur 20 °C
(68 °F).
Mittlerer Temperaturkoezient des Nullsignals bei Ausführung < 0,2 %
ƲTurn down 1 : 1 < 0,15 %/10 K
ƲTurn down bis 5 : 1 < 0,2 %/10 K
Mittlerer Temperaturkoezient des Nullsignals bei Ausführung < 0,1 %
ƲTurn down 1 : 1 < 0,05 %/10 K
ƲTurn down bis 5 : 1 < 0,1 %/10 K
Langzeitstabilität (gemäß DIN 16086, DINV 19259-1 und IEC 60770-1)
Angaben beziehen sich auf die eingestellte Messspanne.Turn down (TD) = Nennmessbereich/
eingestellte Messspanne.
Langzeitdrift des Nullsignals < (0,1 % x TD)/Jahr
Prozessbedingungen
Mediumtemperatur
ƲTragkabel PE -40 … +60 °C (-40 … +140 °F)
ƲTragkabel PUR, FEP -40 … +80 °C (-40 … +176 °F)
Lager- und Transporttemperatur -40 … +80 °C (-40 … +176 °F)
Vibrationsfestigkeit mechanische Schwingungen mit 4 g und 5 … 100 Hz
(geprüft nach den Richtlinien des Germanischen Lloyd,
GL-Kennlinie 2)
Schockfestigkeit 50 g, 2,3 ms nach EN 60068-2-27 (mechanischer
Schock)

12
8 Anhang
WIKA Betriebsanleitung - Pegelsonde Typ LH-20
Elektromechanische Daten
Tragkabel
ƲAufbau zwei Adern bei 4 … 20 mA bzw. sechs Adern bei
4 … 20 mA/HART Pt100, ein Tragseil, eine Druckaus-
gleichskapillare, Schirmgeecht, Folie, Mantel
ƲAderquerschnitt 0,5 mm²
ƲAderwiderstand ≤ 0,036 Ω/m
ƲZugfestigkeit ≥ 1200 N (270 pound force)
ƲMax. Länge 550 m (1804 ft)
ƲMin. Biegeradius 25 mm (bei 25 °C/77 °F)
ƲDurchmesser ca. 8 mm (0.315 in)
ƲKabelauszugskraft ≥ 650 N (146.1 lbf)
ƲFarbe Blau
Spannungsversorgung
Betriebsspannung 4 … 20 mA
ƲMessabweichung < 0,2 % 8 … 30 V DC
ƲMessabweichung < 0,1 % 9,6 … 30 V DC
Betriebsspannung 4 … 20 mA/HART 9,6 … 30 V DC
Zulässige Restwelligkeit
Ʋ< 100 Hz Uss < 1 V
Ʋ100 Hz … 10 kHz Uss < 10 mV
Verpolungsschutz Integriert
Bürde max. ≤ (UB-10 V)/0,022 A
Integrierter Überspannungsschutz
Nennableitstoßstrom (8/20 µs) 5 kA
Min. Ansprechzeit < 25 ns
Elektrische Schutzmaßnahmen
Schutzart Messwertaufnehmer IP 68 (30 bar)
Anschluss des speisenden Netzteils Netze der Überspannungskategorie III
Einsatzhöhe über Meeresspiegel
Ʋstandardmäßig bis 2000 m (6562 ft)
Ʋmit vorgeschaltetem Überspannungs-
schutz
bis 5000 m (16404 ft)
Verschmutzungsgrad1) 4
Schutzklasse III
EU-Konformität
Richtlinie für gefährliche Stoe (RoHS) 2011/65/EU
Explosionschutzrichtlinie (ATEX) 2014/34/EU (optional)
1) Bei Einsatz mit erfüllter Gehäuseschutzart.

13
8 Anhang
WIKA Betriebsanleitung - Pegelsonde Typ LH-20
Richtlinie für elektromagnetische Verträglichkeit (EMV) 2014/30/EU, EN 61326 Emission (Gruppe
1, Klasse B) und Störfestigkeit (industrieller Bereich)
Konformitätserklärungen nden Sie online unter www.wika.de.
8.2 Maße
Typ LH-20 mit Schraubkappe
239 mm (9.41")
M14x1
L
6,5 mm
(0.26")
ø22 mm
(0.87")
Abb. 6: Maße Typ LH-20 mit Schraubkappe

14
8 Anhang
WIKA Betriebsanleitung - Pegelsonde Typ LH-20
Typ LH-20 frontbündig
221 mm (8.70") L
ø22 mm
(0.87")
Abb. 7: Maße Typ LH-20 frontbündig

15
Contents
WIKA Operating instructions - Submersible pressure transmitter model LH-20
Operating instructions
DBetriebsanleitung 2
GB Operating instructions 15
FMise en service 28
EManual de instrucciones 41
Contents
1 For your safety ......................................16
1.1 Authorised personnel........................16
1.2 Appropriate use.................................16
1.3 Warning about incorrect use .............16
1.4 General safety instructions................16
1.5 EU conformity ...................................16
2 Product description..............................16
2.1 Conguration.....................................16
2.2 Principle of operation ........................17
2.3 Adjustment........................................17
2.4 Accessories and replacement parts......
17
3 Mounting................................................18
3.1 General instructions ..........................18
4 Connecting to power supply................18
4.1 Preparing the connection ..................18
4.2 Wiring plan........................................19
5 Setup with PACTware............................19
5.1 Connect the PC.................................19
5.2 Parameter adjustment with PACTware...
19
6 Maintenance and fault rectication.....20
6.1 Maintenance, cleaning......................20
6.2 Rectify faults......................................20
6.3 Shorten suspension cable.................20
6.4 Instrument repair...............................20
7 Dismount................................................20
7.1 Dismounting steps ............................20
7.2 Disposal............................................21
8 Supplement ...........................................22
8.1 Technical data...................................22
8.2 Dimensions.......................................26
Trademarks and protected expressions
Information:
PACTware™ is a trademark of the
Pactware Consortium e.V.
HART®is a registered trademark of
HART Communication Foundation.
Bluetooth™ is a registered trademark of
Bluetooth SIG, Inc.
Safety instructions for Ex areas
Take note of the Ex specic safety
instructions for Ex applications. These
instructions are attached as documents
to each instrument with Ex approval and
are part of the operating instructions
manual.
Editing status: 2017-09-28

16 WIKA Operating instructions - Submersible pressure transmitter model LH-20
1 For your safety
1.1 Authorised personnel
All operations described in this operating
instructions manual must be carried out only by
trained specialist personnel authorised by the
plant operator.
During work on and with the device the required
personal protective equipment must always be
worn.
1.2 Appropriate use
Model LH-20 is a pressure transmitter for level
and gauge measurement.
You can nd detailed information about the area
of application in chapter "Product description".
Operational reliability is ensured only if the inst-
rument is properly used according to the speci-
cations in the operating instructions manual as
well as possible supplementary instructions.
For safety and warranty reasons, any invasive
work on the device beyond that described in the
operating instructions manual may be carried
out only by personnel authorised by the manu-
facturer. Arbitrary conversions or modications
are explicitly forbidden.
1.3 Warning about incorrect use
Inappropriate or incorrect use of the instrument
can give rise to application-specic hazards,
e.g. vessel overll or damage to system compo-
nents through incorrect mounting or adjustment.
Thus damage to property, to persons or environ-
mental contamination can be caused. Also the
protective characteristics of the instrument can
be inuenced.
1.4 General safety instructions
This is a state-of-the-art instrument complying
with all prevailing regulations and directives.The
instrument must only be operated in a techni-
cally awless and reliable condition. The opera-
tor is responsible for the trouble-free operation
of the instrument.When measuring aggressive
or corrosive media that can cause a dangerous
situation if the instrument malfunctions, the
operator has to implement suitable measures to
make sure the instrument is functioning properly.
During the entire duration of use, the user is
obliged to determine the compliance of the
necessary occupational safety measures with
the current valid rules and regulations and also
take note of new regulations.
The safety instructions in this operating instruc-
tions manual, the national installation standards
as well as the valid safety regulations and
accident prevention rules must be observed by
the user.
For safety and warranty reasons, any invasive
work on the device beyond that described in the
operating instructions manual may be carried
out only by personnel authorised by the manu-
facturer. Arbitrary conversions or modications
are explicitly forbidden. For safety reasons, only
the accessory specied by the manufacturer
must be used.
To avoid any danger, the safety approval mar-
kings and safety tips on the device must also be
observed and their meaning looked up in this
operating instructions manual.
1.5 EU conformity
The device fulls the legal requirements of the
applicable EU directives. By axing the CE
marking, we conrm the conformity of the instru-
ment with these directives.
2 Product description
2.1 Conguration
Scope of delivery
The scope of delivery encompasses:
• Model LH-20
• Documentation
– Operating instructions
– Ex-specic "Safety instructions" (with Ex
versions)
– If necessary, further certicates

17
WIKA Operating instructions - Submersible pressure transmitter model LH-20
Conguration
2
1
Abb. 8: Conguration of the gauge probe model LH-20
1 Transmitter
2 Suspension cable
Type label
The type label contains the most important data
for identication and use of the instrument:
1
2
3
5
6
4
7
8
9
10
11
12
Abb. 9: Type plate of model LH-20 (example for version
4 … 20 mA/HART)
1 Instrument
2 Measuring range
3 Operating voltage
4 Article number
5 Serial number
6 Product number
7 Wire assignment suspension cable, temperature
8 Protection rating
9 Signal output
10 Deviation
11 Wire assignment suspension cable, level
12 Reminder to observe the instrument documentati-
on
2.2 Principle of operation
Application area
Model LH-20 is suitable for continuous level
measurement of liquids.Typical applications are
measurements in water/waste water facilities,
deep wells and in the shipbuilding industry.
Functional principle
The actual sensor element is a measuring cell
with rugged ceramic diaphragm.The hydrostatic
pressure causes a capacitance change in the
measuring cell via the ceramic diaphragm.This
change is converted into an appropriate output
signal.
Voltage supply
4 … 20 mA two-wire electronics for voltage
supply and measured value transmission on the
same cable.
The data for power supply are specied in chap-
ter "Technical data".
2.3 Adjustment
The instrument can be adjusted with the fol-
lowing adjustment media:
• With the external display and adjustment
instruments DIH50, DIH52 and DIH62
• An adjustment software according to FDT/
DTM standard, e.g. PACTware and PC
• With a HART handheld
The type of adjustment and the adjustment
options depend on the selected adjustment
component.The entered parameters are
generally saved in the respective sensor, when
adjusting with PACTware™ and PC optionally
also in the PC.
2.4 Accessories and replace-
ment parts
Interface adapter
The optionally available HART modem with
RS232, USB or Bluetooth interface enables the
connection of communication-capable instru-
ments to the respective interface of a PC. An
adjustment software like PACTware with COMM
DTM HART and Device DTM Generic HART is
necessary for parameter adjustment of these
instruments.
The adjustment software PACTware and the
required DTMs is available free-of-charge under
www.wika.de.
External display and adjustment units
DIH50, DIH52 and DIH62
The adjustment units DIH50, DIH52 and DIH62
are suitable for measured value indication and
adjustment of sensors with HART protocol.The
respective adjustment unit is looped into the

18 WIKA Operating instructions - Submersible pressure transmitter model LH-20
4 … 20 mA/HART signal cable.
With sensors without HART protocol, the ad-
justment units are suitable for measured value
indication.
You can nd further information in the respective
operating instructions of the adjustment units
DIH50, DIH52 and DIH62.
3 Mounting
3.1 General instructions
Suitability for the process conditions
Make sure that all parts of the instrument in
physical contact with the process are suitable
for the exisitng process conditions.These inclu-
de in particular the process pressure, process
temperature as well as the chemical properties
of the medium.
You can nd the specications in chapter "Tech-
nical data" and on the nameplate.
Suitability for the ambient conditions
The instrument is suitable for standard and
extended ambient conditions acc. to DIN/EN/
IEC/ANSI/ISA/UL/CSA 61010-1.
Transport and mounting protection
The LH-20 is delivered with a protective cap for
the measured value sensor.
Remove this protection after mounting and
before setting up the instrument.
Pressure compensation
The suspension cable has a capillary for atmos-
pheric pressure compensation.Thus, make sure
the cable ends in a dry environment or suitable
terminal housing.
4 Connecting to power
supply
4.1 Preparing the connection
Safety instructions
Generally connect the instrument only in the
complete absence of line voltage.
The instrument is equipped with an integrated
overvoltage protection. For additional protection
of the signal circuit, we recommend further
external overvoltage arresters.
Select power supply
Power and current signal are carried on the
same 2-wire conductor in the suspension
cable. The permissible voltage range may dier
depending on the device version.
The data for power supply are specied in chap-
ter "Technical data".
Provide a reliable separation between the
supply circuit and the mains circuits according
to DIN EN 61140 VDE 0140-1.
Keep in mind the following additional inuences
on the operating voltage:
• Output voltage of the power supply unit can
be lower under nominal load (with a sensor
current of 20.5 mA or 22 mA in case of fault
message)
• Inuence of additional instruments in the
circuit (see load values in chapter "Technical
data")
Select installation cable
The instrument is connected with standard
two-wire installation cable without screen. If
electromagnetic interference is expected which
is above the test values of EN 61326 for indus-
trial areas, screened installation cable should
be used.
Make sure that the cable used has the required
temperature resistance and re safety for max.
occurring ambient temperature
Cable screening and grounding
If screened installation cable is necessary,
connect the cable screen to ground potential on
both ends.
The metallic parts of the instrument (transmitter)
are conductively connected to the screen of the
suspension cable.

19
WIKA Operating instructions - Submersible pressure transmitter model LH-20
4.2 Wiring plan
4 … 20 mA
4
1
2
2
3
Abb. 10: Wire assignment, suspension cable
1 Blue (-): to power supply or to the processing
system
2 Brown (+): to power supply or to the processing
system
3 Shielding
4 Breather capillaries with lter element
4 … 20 mA/HART
1
8
2
3
4
5
6
7
Abb. 11: Wire assignment, suspension cable
1 Brown (+): to power supply or to the processing
system
2 Blue (-): to power supply or to the processing
system
3 White: for processing of the integrated Pt 100
(power supply)
4 Yellow: for processing of the integrated Pt 100
(measurement)
5 Red: for processing of the integrated Pt 100 (mea-
surement)
6 Black: for processing of the integrated Pt 100
(power supply)
7 Shielding
8 Breather capillaries with lter element
5 Setup with PACTware
5.1 Connect the PC
Connecting the PC to the signal cable
1
5
2
3
4
Abb. 12: Connecting the PC to the signal cable
1 PC with PACTware
2 RS232, USB or Bluetooth interface
3 HART modem
4 HART resistance
5 Power supply unit
Necessary components:
• Model LH-20 with signal output 4 … 20 mA/
HART
• PC with PACTware and suitable DTM
• HART modem
• HART resistance approx. 250 Ω
• Power supply unit 24 V
Note:
With power supply units with integrated
HART resistance (internal resistance
approx. 250 Ω) no additional external
resistance is necessary. In such cases,
the HART modem can be connected in
parallel to the 4 … 20 mA cable.
5.2 Parameter adjustment with
PACTware
The further setup steps with detailed descrip-
tions can be found in the online help of PACTwa-
re and the DTMs.
Note:
Keep in mind that for the setup of model
LH-20, the current version of the DTM-
Collection must be used.

20 WIKA Operating instructions - Submersible pressure transmitter model LH-20
The latest DTM Collection and PACTware
version can be downloaded free of charge via
the Internet.
6 Maintenance and fault
rectication
6.1 Maintenance, cleaning
If the device is used properly, no special mainte-
nance is required in normal operation.
In some applications, product buildup on the
sensor diaphragm can inuence the measuring
result. Depending on the sensor and appli-
cation, take precautions to ensure that heavy
buildup, and especially a hardening thereof, is
avoided.
If necessary, the transmitter has to be cleaned.
In this case, make sure that the materials are
resistant against the cleaning detergents.
6.2 Rectify faults
Check the 4 … 20 mA signal
Connect a multimeter in the suitable measuring
range according to the wiring plan.
4 … 20 mA signal not stable
Cause Rectication
Level uctuations Adjust integration time via
PACTware
No atmospheric pressure
compensation
Check the capillariy and
cut it clean
Check the pressure com-
pensation in the housing
and clean the lter ele-
ment, if necessary
4 … 20 mA signal missing
Cause Rectication
Connection to voltage
supply wrong
Check connection and
correct, if necessary ac-
cording to chapter "Wiring
plan"
No power supply Check cables for breaks;
repair if necessary
Operating voltage too
low or load resistance
too high
Check, adapt if necessary
Current signal 3.6 mA; 22 mA
Cause Rectication
Electronics module or
measuring cell defective
Exchange the instrument
or send it in for repair
In Ex applications, the regulations for the
wiring of intrinsically safe circuits must
be observed.
6.3 Shorten suspension cable
Shorten the suspension cable individually.
Proceed as follows:
1. Remove the lter adapter from the capillary
line
2. Cut the suspension cable to the requested
length with side cutters
Caution:
Do not squeeze the capillary cable, as
this will impair the pressure compensati-
on. If necessary, rework the capillary with
a sharp knife.
3. Remove approx. 10 cm of the cable mantle,
strip o approx. 1 cm of insulation from the
ends of the wires
4. Insert the lter adapter
The work steps are nished.
6.4 Instrument repair
You can nd information for a return shipment
under "Service" on our local website.
If a repair is necessary, please proceed as
follows:
• Complete one form for each instrument
• If necessary, state a contamination
• Clean the instrument and pack it damage-
proof
• Attach the completed form and possibly also
a safety data sheet to the instrument
7 Dismount
7.1 Dismounting steps
Warning:
Before dismounting, be aware of
dangerous process conditions such as
e.g. pressure in the vessel or pipeline,
high temperatures, corrosive or toxic
