WimTec 114 683 User manual

Montage- und Bedienungsanleitung
Installation and operating instructions
DE
GB
OCEAN P7
Montage- und Bedienungsanleitung
DE
6 V Batteriebetrieb / battery operation
Installation and operating instructions
EN

2 Dusche-Paneel WimTec OCEAN P7
DE
OCEAN P7
Allgemeine Hinweise
Gratulation zum Kauf Ihres elektronischen Duschepaneels
SanTec OCEAN P7.
Damit Sie lange Jahre Freude mit dieser hochwertigen Armatur
haben, empfehlen wir Ihnen folgende Punkte bei der Reinigung
und Pflege zu beachten:
milde, seifenhaltige Reinigungsmittel verwenden
keine kratzenden, scheuernden oder säurehaltigen
Reinigungs- oder Desinfektionsmittel verwenden
keine versiegelnden oder glasveredelnden Reinigungs-
mittel (Nano-Effekt, Lotus-Effekt) verwenden
nur mit weichem Schwamm oder Tuch behandeln
keine Reinigung mit Dampfstrahlgeräten
In Verbindung mit Nässe kann es durch Kalkablagerungen im
Bereich von Brausen und Badewannen zu einer Beeinträchtigtung
der Touch-Tronic-Funktion kommen. Um dies vorbeugend zu
vermeiden, empfehlen wir ein regelmäßiges Reinigen der
Glasoberfläche mit einem Kraftreiniger.
Diese Anleitung ist gültig für folgende Produkte:
SanTec OCEAN P7 - 6 V
Glas weiß Art.Nr. 114 683
Glas schwarz Art.Nr. 114 720
Lieferumfang:
Grundkörper, Sicherheitsglas-Frontplatte mit integrierter Elektronik,
Thermostatgriff mit Heißwassersperre, OCEAN Regendusche, Hand-
brause, Brausestange und 6 V Lithium Batterie.
Wichtige Installationshinweise:
Die Montage und Installation darf nur durch einen konzessio-
nierten Fachbetrieb gemäß DIN 1988, ÖVE/ÖNORM E8001 sowie
VDE 0100 Teil 701 erfolgen. Bei der Planung und Errichtung von
Sanitäranlagen sind die entsprechenden örtlichen, nationalen
und internationalen Normen und Vorschriften zu beachten!
Es gelten die „Allgemeinen
Installationsbedingungen“
unter www.wimtec.com.
!

Dusche-Paneel WimTec OCEAN P7 3
DE
OCEAN P7
Batterie: 6 V Lithium CR-P2 (im Lieferumfang enthalten)
Batterielebensdauer: 5.000 Spülungen (ca. 1 Jahr)
Magnetventil: Kartusche 6 V
Ansprechbereich: 70 cm voreingestellt (30 - 70 cm einstellbar)
Nah-Ansprechbereich: 4 - 5 cm
Spülstoppzeit: 10 min voreingestellt (von 10 s bis 10 min einstellbar,
im Manuell-Programm: 10 s bis 60 s)
Stagnationsfreispülung: nach 3 h bis 24 h Nichtbenutzung
(einstellbar, 48 h voreingestellt) für 10 s
Reinigungsstopp: 10 min (schaltbar)
Fließdruck: 0,05 - 0,6 MPa (0,5 - 6 bar)
Statischer Druck: max. 0,8 MPa (8 bar)
Wassertemperatur: max. 70 °C (max. 80 °C für max. 10 min)
Durchflussmenge: max. 22 l/min bei 0,3 MPa (3 bar)
Wasserzulauf: R 1/2“ IG
Wasserablauf Brause: R 1/2“ IG
Frontplatte: Sicherheitsglas (ESG)
Thermostatgriff: Messing verchromt
Regendusche: Edelstahl verchromt
Technische Daten

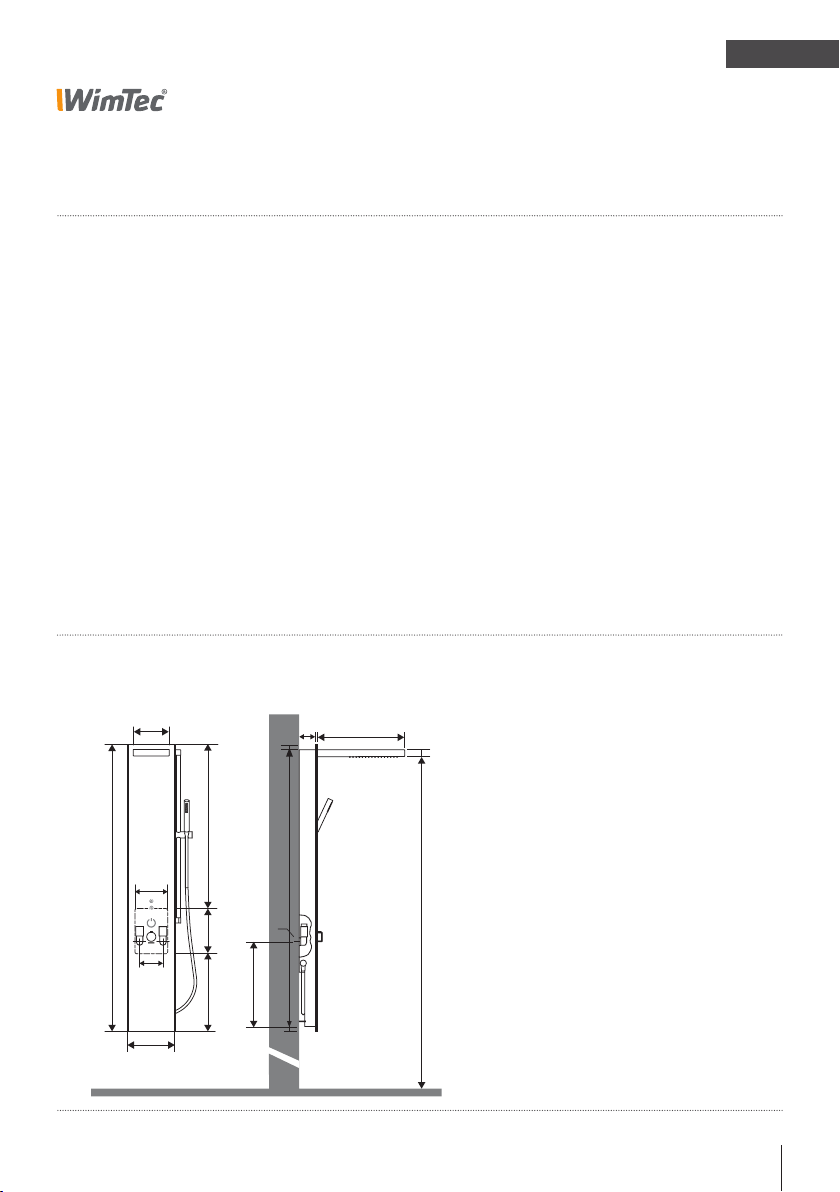

Abmessungen:
Alle Maße in mm
30
30
35
1590
95 8485
260
200
430 250 910
1530
80-110*
181
½"
525
Unterkante Regendusche 2000 - 2100
* bei bestehenden Anschlüssen (Standardmaß 153 mm)
ist eine Montage auch möglich

4 Dusche-Paneel WimTec OCEAN P7
DE
OCEAN P7
Einstellung der Programme & Funktionen
A Regendusche
B Handbrause mit innenliegender
Schlauchführung
C Touch-Tronic-Taste zum Ein-/Aus-
schalten der Regendusche
D Touch-Tronic-Taste zum Ein-/Aus-
schalten der Handbrause
E Touch-Tronic-Taste (ON/OFF
Symbol) zum Aktivieren der
Warmlauffunktion, Einschalten
der Regendusche und zum Aus-
schalten der Regen- und Hand
brause.
F Thermostatgriff zur Temperatur-
regelung mit Taste zum Öffnen
der 38 °C Sicherheitssperre.
G Infrarot-Sensor für die Benutzer-
erkennung (Ansprechbereich).
H Dip-Schalter zum Einstellen der
Programme und Funktionen
I Intervall-Regler
J Zeit-Regler
K Reichweiten-Regler
1 2 3 4 5 6
ON
OFF
Halbautomatik:
Vollautomatik:
Manuell:
Warmlauf:
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
Reinigungsstopp:
ON
OFF
1 2 3 4 5 6
Hygienespülung:
ON
OFF
1 2 3 4 5 6
Einstellelemente:
Bedienelemente:
1 2 3 4 5 6
ON
OFF
Halbautomatik:
Vollautomatik:
Manuell:
Warmlauf:
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
Reinigungsstopp:
ON
OFF
1 2 3 4 5 6
Hygienespülung:
ON
OFF
1 2 3 4 5 6
H
I J K
A
C
D
E
F
G
B
Generell gilt für alle Regler:
Gegen den Uhr-
zeigersinn zum
Reduzieren.
Im Uhrzeigersinn
zum Erhöhen.
ON
OFF
6 5 4 3 2 1
Batterie leer
Wird die Batterie schwach oder
leer, beginnt der senkrechte Strich
des ON/OFF Tasters zu blinken und
das Paneel geht automatisch außer
Betrieb. Leere Batterien sind umge-
hend aus dem Gerät zu entfernen.

Dusche-Paneel WimTec OCEAN P7 5
DE
OCEAN P7
Programm-Aktivierung - Dip-Schalter 1 und 2:
Programm Dip 1 Dip 2 Beschreibung
Halb-Automatik 1) OFF ON Seite 10
Voll-Automatik ON ON Seite 11
Manuell OFF OFF Seite 12
Funktions-Aktivierung - Dip-Schalter 3 - 6:
Dip-Schalter Funktion Beschreibung
3Nachlaufzeit ON = 5 s / OFF 1) = 2 s
4Warmlauffunktion 1) Seite 13
5Reinigungsstopp 1) Seite 14
6Stagnationsfreispülung Seite 15
Einstellregler:
I.
Intervall-Regler
für die Stagnationsfreispülung
48 h voreingestellt
(3 - 48 h einstellbar).
Wird die Duschearmatur für
die voreingestellte Zeit nicht
benutzt, löst die Armatur
selbstständig eine Spülung
für 10 s aus, um die Rohr
leitungen von Stagnations-
wasser freizuspülen.
J.
Zeit-Regler
für den Sicherheitsspülstopp
10 min voreingestellt
(10 s bis 10 min einstellbar).
Manuelles Programm: 10
s bis 60 s. Nach Ablauf der
eingestellten Maximallaufzeit
schaltet die Duschearmatur
automatisch ab, um bei einer
unbeabsichtigten Dauerakti-
vierung Wasser zu sparen.
K.
Reichweiten-Regler
für die Benutzererkennung
Ansprechbereich 70 cm
voreingestellt
(30 - 70 cm einstellbar).
Begrenzt die Reichweite des
Infrarot-Sensors von 30-70 cm.
Automatische Reichweiten-
Adjustierung innerhalb der
eingestellten Maximal-
Reichweite.
Einstellung der Programme & Funktionen
Dip-Schalter:
1) Programm oder Funktionen bereits
werksseitig voreingestellt.

6 Dusche-Paneel WimTec OCEAN P7
DE
OCEAN P7
Montage
123
456

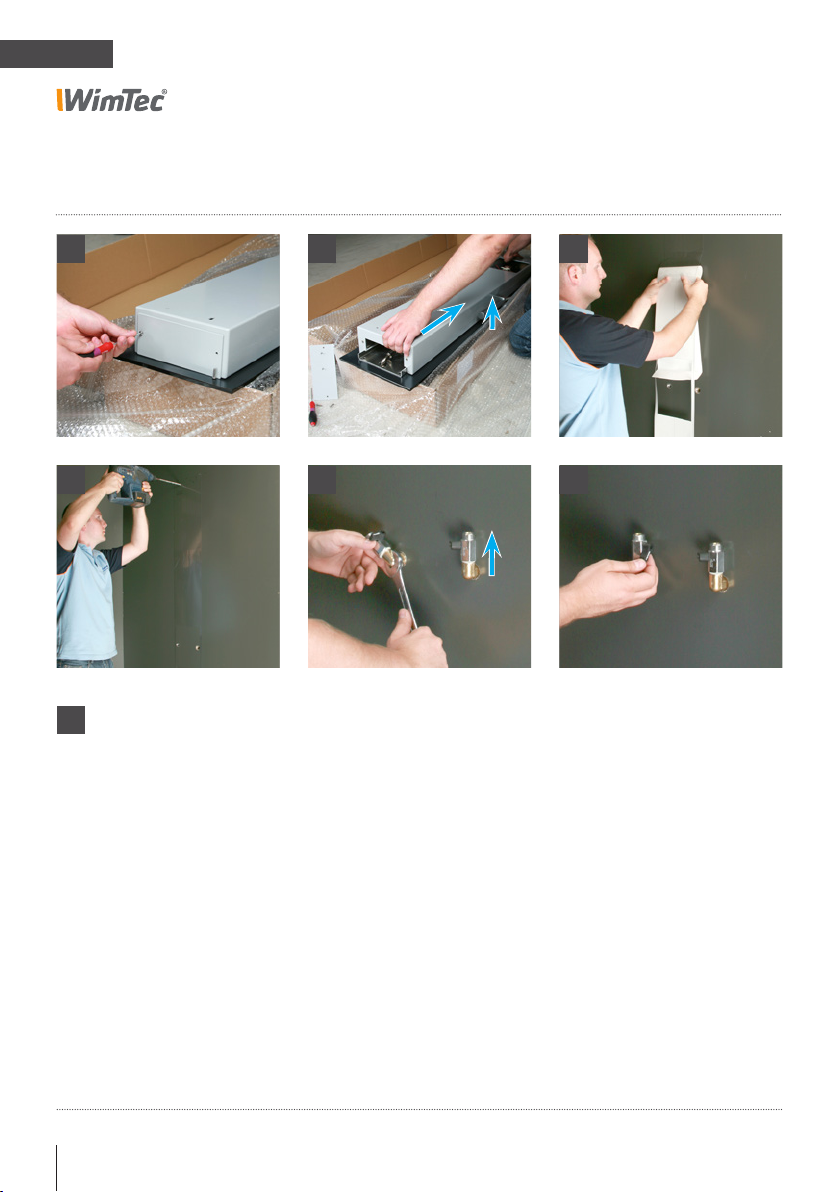

1. Sicherungsdeckel an der Oberseite des Dusche-Paneels
abschrauben.
2. Grundkörper nach unten schieben, vorsichtig anheben
und aushängen.
3. Bohrschablone auf der Rückwand aufkleben. Unterkante
Duschkopf auf Bohrschablone beachten für gewünschte
Montagehöhe (Standard 200 - 210 cm).
4. Vier Befestigungsbohrungen ø 8 mm herstellen und danach
Bohrschablone wieder ablösen.
5. Wandanschlusswinkel und Vorabsperrungen senkrecht,
nach oben stehend, montieren.
6. Vorspülung durchführen.
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
!

Dusche-Paneel WimTec OCEAN P7 7
DE
OCEAN P7
Montage
7 8
10 11

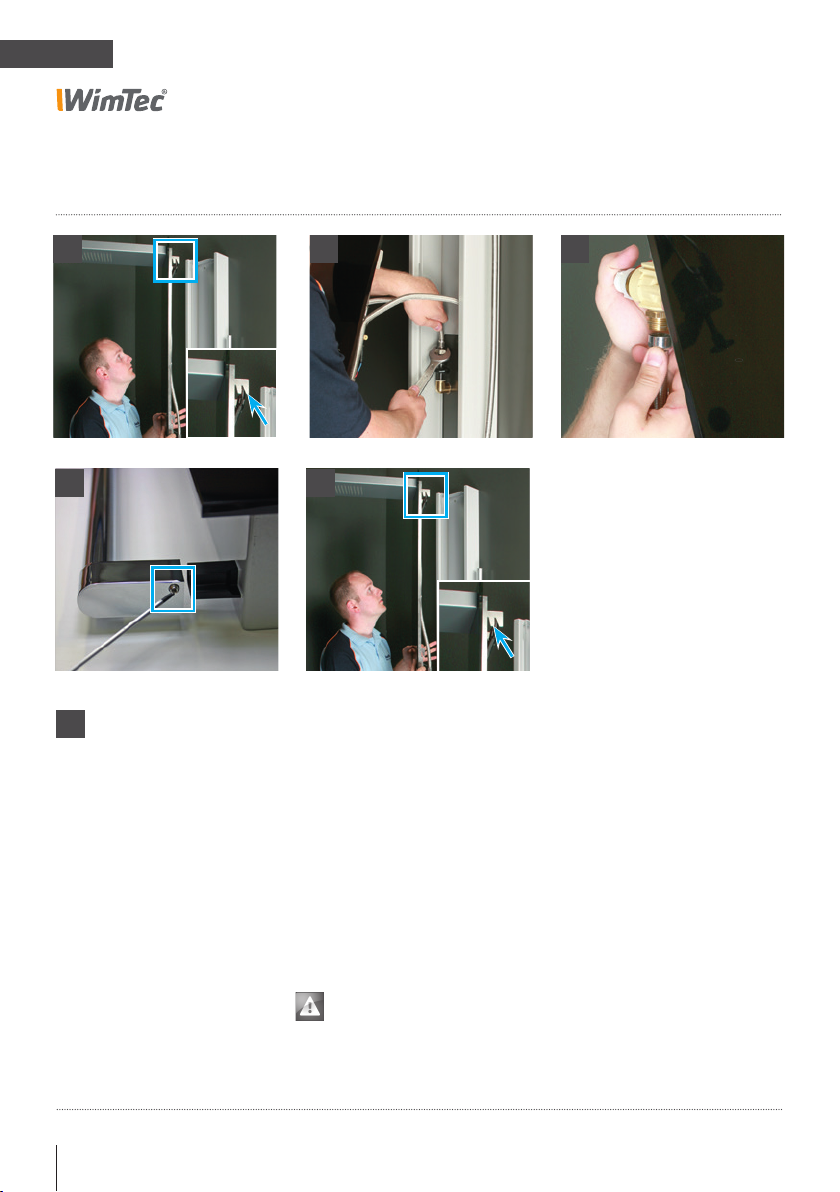

7. Vorabsperrungen schließen.
8. Grundkörper mit dem beiliegenden Befestigungsmaterial
(4x Linsenschraube 5,5 x 50 mm) an der Wand montieren.
9. Duschkopf mittels beiliegendem Befestigungsmaterial
(Sechskantschraube M8 x 25 mm) am Glaspaneel montieren.
Achtung: Schraubenkopf muss auf der Innenseite des
Paneels montiert werden.
10. Den im Grundkörper vormontierten Anschlussschlauch am
Duschkopf befestigen.
11. Duschkopf-Abdeckung mit 2 Schrauben (Linsenschraube
2,2 x 9,5 mm) von oben befestigen.
12. Gewünschte Funktionseinstellungen am Elektronikmodul
vornehmen (siehe Seite 5).
9
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
!
12

8 Dusche-Paneel WimTec OCEAN P7
DE
OCEAN P7
Montage
14
16
15
17
13. Glaspaneel an der Oberseite des Grundkörpers auf dem
hinteren Revisionshaken einhängen.
14. Kalt- und Warmwasser-Anschlussschläuche anschließen.
15. Optional: Handbrause anschließen (beiliegende Dichtung
verwenden).
16. Optional: Brausestange an den vormontierten Montage-
bügel befestigen.
17. Batterieversorgung herstellen und Vorabsperrungen öffnen.
Batterie leer
Wird die Batterie schwach oder leer, beginnt der senkrechte
Strich des ON/OFF Tasters zu blinken und das Paneel geht
automatisch außer Betrieb. Leere Batterien sind umgehend
aus dem Gerät zu entfernen.
!
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
1213

Dusche-Paneel WimTec OCEAN P7 9
DE
OCEAN P7
Inbetriebnahme
20

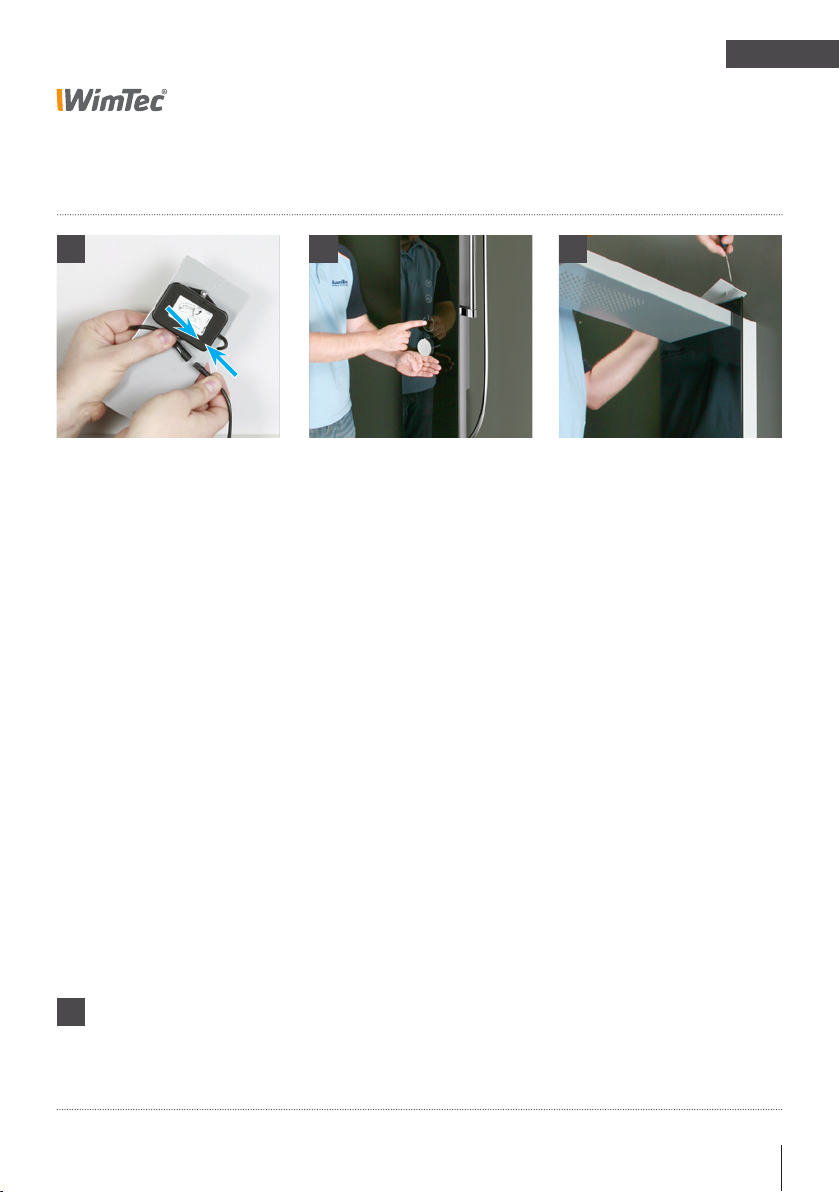

18. Funktion prüfen: Spül- und Programm-Einstellungs-
möglichkeiten siehe auf den folgenden Seiten.
Beim Funktionstest ist darauf zu achten, dass sich der
Benutzer im Ansprechbereich befindet. Dabei beginnt der
senkrechte Strich des ON/OFF Symbols zu leuchten (jedoch
nur die ersten 30 s). Sollten es die räumlichen Gegeben-
heiten nicht ermöglichen, dass sich jemand im Ansprech-
bereich befindet, so ist ein Objekt (z.B. Hand) während
des gesamten Funktionstests permanent ca. 10 bis 15 cm
vor dem Infrarot-Raumüberwachungssensor (unmittelbar
unterhalb der Temperatureinstellung) zu halten. Andernfalls
kann es dazu führen, dass sich die Dusche nicht aktivieren
lässt oder sofort wieder abschaltet.
19. Glaspaneel anheben und in Endposition am vorderen
Einhängehaken einhängen.
ACHTUNG! Keine Kabel oder Schläuche quetschen
oder knicken.
20. Sicherungsdeckel montieren.
1918
i
In Verbindung mit Nässe kann es durch Kalkablagerungen im Bereich von Brausen und Badewannen
zu einer Beeinträchtigtung der Touch-Tronic-Funktion kommen. Um dies vorbeugend zu
vermeiden, empfehlen wir ein regelmäßiges Reinigen der Glasoberfläche mit einem Kraftreiniger.

10 Dusche-Paneel WimTec OCEAN P7
DE
OCEAN P7
Programm-Beschreibung
EINSCHALTEN:
Benutzererkennung
Zum Aktivieren der Dusche
muss der Benutzer in den
Ansprechbereich treten.
Touch-Tronic-Taste
Antippen innerhalb des
ON/OFF Symbols schaltet
die Regendusche ein.
Touch-Tronic-Taste
Antippen der gewünschten
Wasserabgabestelle (Regen-
dusche oder Handbrause)
wechselt auf diese.
Programm Halb-Automatik (voreingestellt):
DIP Schalter 1=OFF, 2=ON
1 2 3 4 5 6
ON
OFF
Halbautomatik:
Vollautomatik:
Manuell:
Warmlauf:
ON
OFF
6 5 4 3 2 1
ON
OFF
6 5 4 3 2 1
ON
OFF
6 5 4 3 2 1
ON
OFF
6 5 4 3 2 1
ON
OFF
6 5 4 3 2 1
Reinigungsstopp:
Hygienespülung:
ON
OFF
6 5 4 3 2 1
AUSSCHALTEN:
Automatik
Dusche stoppt nach Ablauf
der Nachlaufzeit wenn der
Benutzer den Ansprechbereich
verlässt oder nach Ablauf der
Sicherheitsspülstopp-Zeit.
Touch-Tronic-Taste
Antippen des ON/OFF Symbols
schaltet alle aktiven Wasser-
abgabestellen ab.
Touch-Tronic-Taste
Antippen der aktiviereten
Wasserabgabestelle (Regen-
dusche oder Handbrause)
schaltet diese ab.
30-70 cm

Dusche-Paneel WimTec OCEAN P7 11
DE
OCEAN P7
Programm Voll-Automatik:
DIP Schalter 1=ON, 2=ON
Programm-Beschreibung
EINSCHALTEN:
Benutzererkennung
Zum Aktivieren der Dusche
muss der Benutzer in den
Ansprechbereich treten.
Automatisch
Nach der Benutzererkennung
schaltet sich die Regendusche
automatisch nach 2 s ein.
Touch-Tronic-Taste
Antippen der gewünschten
Wasserabgabestelle (Regen-
dusche oder Handbrause)
wechselt auf diese.
AUSSCHALTEN:
Automatisch
Dusche stoppt nach Ablauf der
Nachlaufzeit wenn der Benutzer
den Ansprechbereich verlässt
oder nach Ablauf der Sicher-
heitsspülstopp-Zeit.
Touch-Tronic-Taste
Antippen des ON/OFF Symbols
schaltet alle aktiven Wasser-
abgabestellen ab.
Touch-Tronic-Taste
Antippen der aktivierten
Wasserabgabestelle (Regen-
dusche oder Handbrause)
schaltet diese ab.
1 2 3 4 5 6
ON
OFF
Halbautomatik:
Vollautomatik:
Manuell:
Warmlauf:
ON
OFF
6 5 4 3 2 1
ON
OFF
6 5 4 3 2 1
ON
OFF
6 5 4 3 2 1
ON
OFF
6 5 4 3 2 1
ON
OFF
6 5 4 3 2 1
Reinigungsstopp:
Hygienespülung:
ON
OFF
6 5 4 3 2 1
30-70 cm

12 Dusche-Paneel WimTec OCEAN P7
DE
OCEAN P7
Programm Manuell:
DIP Schalter 1=OFF, 2=OFF
Programm-Beschreibung
EINSCHALTEN:
Benutzererkennung
Zum Aktivieren der Dusche
muss der Benutzer in den
Ansprechbereich treten.
Touch-Tronic-Taste
Antippen innerhalb des
ON/OFF Symbols schaltet die
Regendusche ein.
Touch-Tronic-Taste
Antippen der gewünschten
Wasserabgabestelle (Regen-
dusche oder Handbrause)
wechselt auf diese.
AUSSCHALTEN:
Touch-Tronic-Taste
Antippen des ON/OFF Symbols
schaltet alle aktiven Wasser-
abgabestellen ab.
Touch-Tronic-Taste
Antippen der aktivierten
Wasserabgabestelle (Regen-
dusche oder Handbrause)
schaltet diese ab.
Sicherheitsspülstopp
Nach Ablauf der eingestellten
Spülstopp-Zeit (siehe S. 5)
schaltet die Dusche ab.
1 2 3 4 5 6
ON
OFF
Halbautomatik:
Vollautomatik:
Manuell:
Warmlauf:
ON
OFF
6 5 4 3 2 1
ON
OFF
6 5 4 3 2 1
ON
OFF
6 5 4 3 2 1
ON
OFF
6 5 4 3 2 1
ON
OFF
6 5 4 3 2 1
Reinigungsstopp:
Hygienespülung:
ON
OFF
6 5 4 3 2 1
30-70 cm

Dusche-Paneel WimTec OCEAN P7 13
DE
OCEAN P7
Funktions-Beschreibung
Warmlauf:
DIP Schalter 4
Dient zum Freispülen der Warmwasserleitung, ohne dass der
Benutzer vor der Dusche im Ansprechbereich verweilen muss.
Dip Schalter 4 ON = Warmlauf-Funktion aktiviert (voreingestellt).
Dip Schalter 4 OFF = Warmlauf-Funktion deaktiviert.
Es wird empfohlen, die
Warmlauffunktion nicht
mit dem Programm
„Voll-Automatik“ zu
kombinieren!
!
Benutzererkennung
Zum Aktivieren der Dusche
muss der Benutzer in den
Ansprechbereich treten.
Einschalten
Der Benutzer tritt vor die
Dusche und hat 5 s Zeit, durch
Antippen innerhalb des
ON/OFF Symbols, die Warm-
lauffunktion zu aktivieren ohne
sich dabei im Ansprechbereich
zu befinden.
Dabei blinkt beim ON/OFF
Symbol der senkrechte Strich.
Betrieb
Das Wasser läuft für 30 s zu-
züglich der eingestellten Nach-
laufzeit ohne dass sich der
Benutzer im Ansprechbereich
befinden muss und schaltet
danach automatisch ab.
Tritt während dieser 30 s der
Benutzer für mindestens 5 s in
den Ansprechbereich geht die
Dusche in den Normalbetrieb
über.
1 2 3 4 5 6
ON
OFF
Halbautomatik:
Vollautomatik:
Manuell:
Warmlauf:
ON
OFF
6 5 4 3 2 1
ON
OFF
6 5 4 3 2 1
ON
OFF
6 5 4 3 2 1
ON
OFF
6 5 4 3 2 1
ON
OFF
6 5 4 3 2 1
Reinigungsstopp:
Hygienespülung:
ON
OFF
6 5 4 3 2 1
30-70 cm

14 Dusche-Paneel WimTec OCEAN P7
DE
OCEAN P7

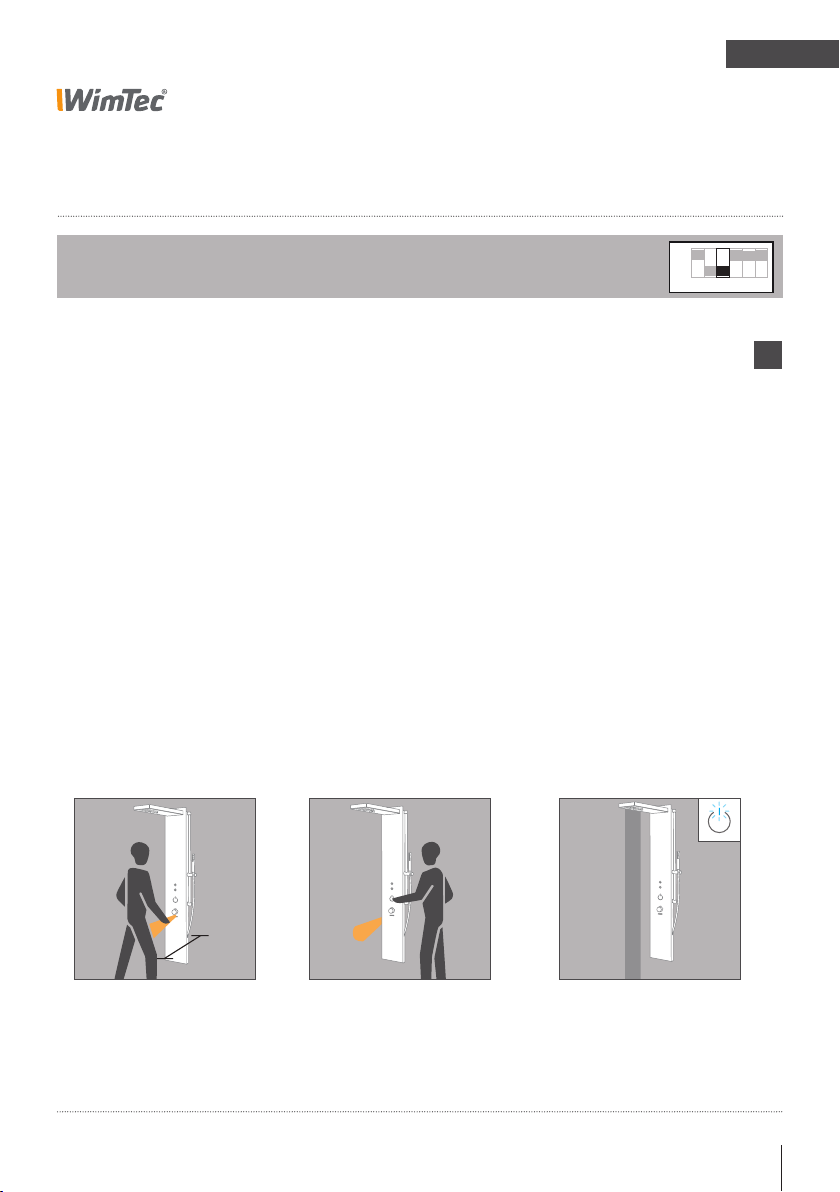

Reinigungsstopp:
DIP Schalter 5
Funktions-Beschreibung
Dient zum Deaktivieren der Armatur beim Reinigen.
Dip Schalter 5 ON = Reinigungsstopp-Funktion aktiviert (voreingestellt).
Dip Schalter 5 OFF = Reinigungsstopp-Funktion deaktiviert.
Benutzererkennung
Zum Aktivieren muss der
Benutzer in den Ansprech-
bereich treten.
Reinigungsstopp aktivieren
Heranführen der Hand an den
Infrarot-Sensor (siehe Bild).
Nach 2 s Verweilen beginnt
der senkrechte Strich des
ON/OFF Symbols zu blin-
ken. Währenddessen mit der
zweiten Hand auf das ON/
OFF Symbol tippen und der
Reinigungsstopp ist aktiviert.
Die Reinigungsstoppzeit dauert
10 min ab Verlassen des An-
sprechbereiches.
Reinigungsstopp deaktivieren
Automatisch wenn 10 min kein
Benutzer erkannt wurde.
Manuelles Deaktivieren gleich
wie beim Aktivieren. Nach Ver-
lassen des Ansprechbereiches
geht die Armatur nach einer
Sicherheitszeit von 3 s wieder
in den Normalbetrieb über.
1 2 3 4 5 6
ON
OFF
Halbautomatik:
Vollautomatik:
Manuell:
Warmlauf:
ON
OFF
6 5 4 3 2 1
ON
OFF
6 5 4 3 2 1
ON
OFF
6 5 4 3 2 1
ON
OFF
6 5 4 3 2 1
ON
OFF
6 5 4 3 2 1
Reinigungsstopp:
Hygienespülung:
ON
OFF
6 5 4 3 2 1
30-70 cm

Dusche-Paneel WimTec OCEAN P7 15
DE
OCEAN P7

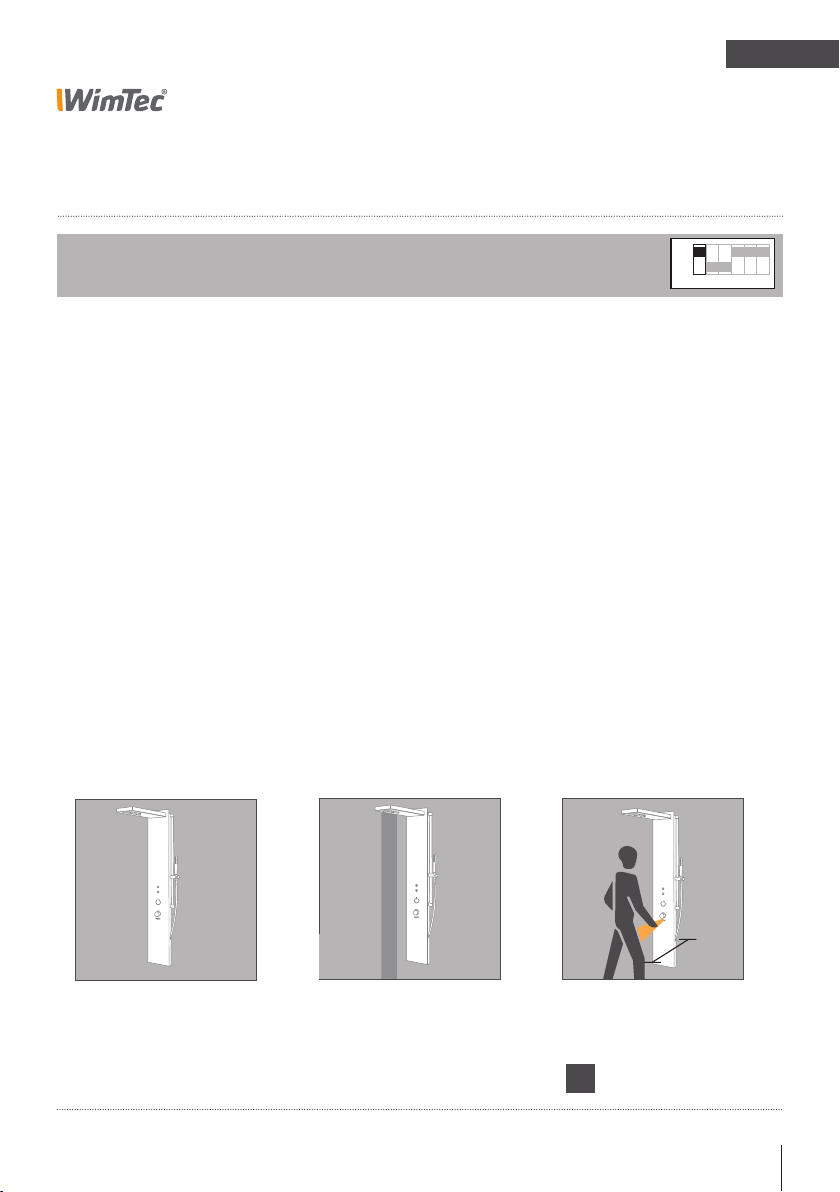

Stagnationsfreispülung:
DIP Schalter 6
Funktions-Beschreibung
Dient zum Freispülen der Wasserzuleitungen um Stagnationswasser bei
längerer Nichtbenutzung zu vermeiden.
Dip Schalter 6 ON = Stagnationsfreispülungs-Funktion aktiviert
Dip Schalter 6 OFF = Stagnationsfreispülungs-Funktion deaktiviert (voreinge-
stellt)
Zeitintervall
Einstellbar am Intervall-Regler
von 3 - 48 h (siehe Seite 5).
Automatische
Stagnationsfreispülung
Wird die Armatur für die ein-
gestellte Zeit nicht benützt,
löst die Armatur eine auto-ma-
tische Stagnationsfreispülung
für 10 s aus.
Sicherheit
Befindet sich ein Benutzer im
Ansprechbereich oder ist der
Reinigungsstopp aktiviert,
löst die Stagnationsfreispülung
erst
2 min nach deren Deaktivie-
rung aus. 5 s vor und nach der
Stagnationsfreispülung wird
diese durch ein schnelles Blin-
ken des senkrechten Strichs im
ON/OFF Symbol signalisiert.
1 2 3 4 5 6
ON
OFF
Halbautomatik:
Vollautomatik:
Manuell:
Warmlauf:
ON
OFF
6 5 4 3 2 1
ON
OFF
6 5 4 3 2 1
ON
OFF
6 5 4 3 2 1
ON
OFF
6 5 4 3 2 1
ON
OFF
6 5 4 3 2 1
Reinigungsstopp:
Hygienespülung:
ON
OFF
6 5 4 3 2 1
3 - 48 h10 s30-70 cm
Ersatzteile siehe S. 30
!

16 Dusche-Paneel WimTec OCEAN P7
DE
OCEAN P7
Ersatzteile
Bezeichnung Art.Nr.
12 Magnetventil-Adapter 221 312
13 Elektronik-Modul 120 981
14 Magnetventil 231 205
15 Schlauch für Kopfbrause 114 171
16 Anschlussschlauch 1 Stk. 114 164
17 Thermostateinsatz
(bis 04. 2011) 113 969
(ab 05. 2011) 114 850
18 6 V Lithium Batterie 230 741
19 Batteriemodul 230 987
inkl. 6 V Lithium Batterie
Bezeichnung Art.Nr.
1 Abdeckung Kopfbrause 115 697
2 Kartusche Kopfbrause 114 140
3 Grundkörper Kopfbrause 115 703
4 Frontplatte Glas weiß 112 238
Frontplatte Glas schwarz 112 245
5 Kunststoff-Adapter 115 420
6 Thermostatgriff 115 550
7 Sicherungsdeckel 115 710
8 Grundkörper 118 179
9 Handbrause 115 680
10 Brausestange-Set 115 727
11 Handbrauseschlauch 114 119
1
2
3
7
8
4
11
10
9
6
5
12 3 4 5 6
ON
OFF
15
16
12
12
13
14
14
17
18
21

Shower panel WimTec OCEAN P7 17
EN
OCEAN P7
General notes
Congratulations on purchasing your electronic shower panel
SanTec OCEAN P7.
In order to ensure that you will be able to enjoy this high-quality
product for many years, please take note of the following cleaning
and maintenance recommendations:
Use mild cleaning agents containing soap
Do not use abrasive, scrubbing, nano sealing or acidic
cleaning agents or disinfectants
Clean the fitting with a soft sponge or cloth only
Do not use steam cleaners
Lime deposits on the glass front panel combined with wetness can
impair the touch-tronic function. To ensure proper operation,
we recommend regular cleaning of the glass panel using a
power cleaner.
This manual is valid for the following products:
SanTec OCEAN P7 shower panel for 6 V battery operation:
Glass/white Art.No. 114 683
Glass/black Art.No. 114 720
Delivery scope:
Base plate, security-glass panel with integrated electronic and
thermostat handle with hot water block, OCEAN rain shower,
hand shower and shower rod (depends on variant), 6 V battery,
drill template, fixing materials and ON/OFF sticker.
Important installation notes:
Provide for a flush-mount box for an optional power supply outside
of the protected zone. Mounting and installation may only be
performed by a qualified service provider in accordance with DIN
1988, ÖVE/ÖNORM E8001 and VDE 0100 Part 701. When planning
and installing sanitary facilities, all relevant local, national and
inter-national standards and provisions must be observed!
The “General installation
terms and conditions”
provided at
www.wimtec.com apply.
!

18 Shower panel WimTec OCEAN P7
EN
OCEAN P7
Battery life: 5.000 flushings (approx. 1 year)
Magnetic valve: cartridge 6 V
Active range: Set to 70 cm by default (configurable from 30 - 70 cm)
Close-Active range: 4 - 5 cm
Flushing stop: set to 10 min by default (configurable from 10 s - 10 min,
manual program: 10 s - 60 s)
Stagnation rinse: for 10 s when not in use for 3–48 h
(configurable, set to 48 h by default)
Cleaning stopp: 10 min (switchable)
Flow rate: 0,05 - 0,6 MPa (0,5 - 6 bar)
Static pressure: max. 0,8 MPa (8 bar)
Water temperature: max. 70 °C (max. 80 °C for max. 10 min)
Flow rate: max. 22 l/min at 0,3 MPa (3 bar)
Water inlet: R 1/2“ IG
Water outlet shower: R 1/2“ IT
Front plate: Safety glass (ESG)
Thermost handle: Chromed brass
Rain shower: Stainless steel chromed

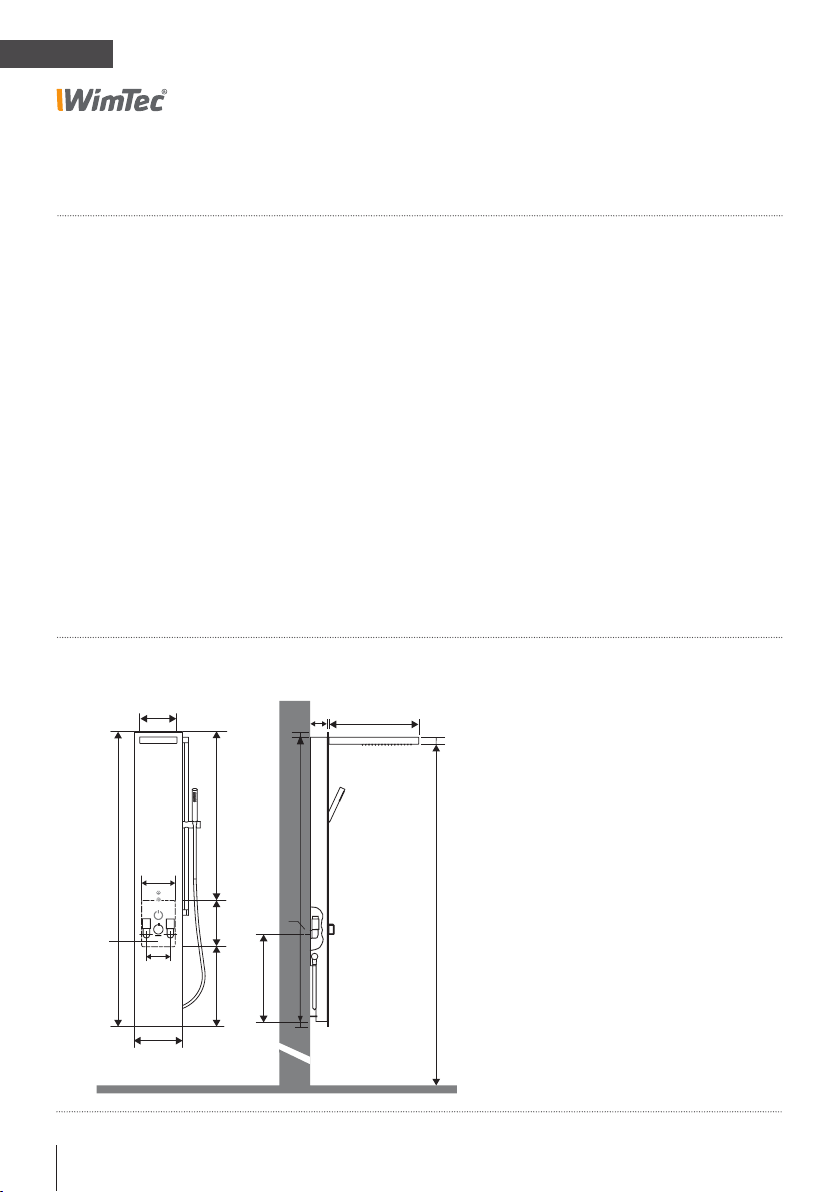

Technical specifications
Dimensions in mm:
30
30
35
1590
95 8485
200
430 250 910
1530
80-110*
181
½"
525
Lower edge rain shower 2000 - 2100
E-connection**
* At existing connections (standard dimension 153 mm)
the installation is also possible.

Shower panel WimTec OCEAN P7 19
EN
OCEAN P7
1 2 3 4 5 6
ON
OFF
Halbautomatik:
Vollautomatik:
Manuell:
Warmlauf:
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
Reinigungsstopp:
ON
OFF
1 2 3 4 5 6
Hygienespülung:
ON
OFF
1 2 3 4 5 6
Confi guring the programs & functions
A Rain shower
B Hand shower with
inside hose reel
C Touch-Tronic-Icon to switch on/off
the rain shower
D Touch-Tronic-Icon to switch on/off
the hand shower
E Touch-Tronic-Icon (ON/OFF
Icon) to switch on warm water
rinse, rain shower and switch off
the rain head shower. The vertical
line fl ashes when the ON/OFF
icon will be tapped.
Battery empty
If the battery gets empty the
vertical line of the ON/OFF
symbol starts fl ashing red and
the shower control stops its func-
tion. Change the empty battery
promptly.
F Thermostat handle for
temperature adjustment with
button to open the 38 °C
security bar.
G Infrared sensor for user
detection (active range)
H Dip-switch for adjustement of
programs and functions
I Interval controller
J Time controller
K Active range controller
1 2 3 4 5 6
ON
OFF
Halbautomatik:
Vollautomatik:
Manuell:
Warmlauf:
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
Reinigungsstopp:
ON
OFF
1 2 3 4 5 6
Hygienespülung:
ON
OFF
1 2 3 4 5 6
Adjustable elements:
Operating elements:
H
I J K
ON
OFF
6 5 4 3 2 1
In general, the
following applies:
Move counterclock-
wise to decrease the
setting. Move clock-
wise to increase the
setting.
!
A
C
D
E
F
G
B

20 Shower panel WimTec OCEAN P7
EN
OCEAN P7
Program activation - Dip-switch 1 and 2:
Program Dip 1 Dip 2 Description
Semi automatic program 1) OFF ON Page 25
Fully automatic program ON ON Page 26
Manual program OFF OFF Page 27
Function activation - Dip-switch 3 - 6:
Dip-switch Function Description
3Shut-off delay ON = 5 s / OFF 1) = 2 s
4Warm water rinse 1) Page 28
5Cleaning stop 1) Page 29
6Stagnation rinse Page 30
Regulator controls:
I.
Interval controller
for stagnation rinse
preset to 48 h
(configurable from 3–48 h).
If the shower control is not
used for the adjusted time the
control releases a flushing to
rinse the pipes of stagnancy
water for 10 s by itself.
J.
Time controller
for safety flow arrest preset to
10 min (configurable from
30 s to 10 min).
Manual program mode: confi-
gurable from 10 s to 60 s.
After the configured maxi-
mum flow time has elapsed,
the water stops automatically.
K.
Active range controller
for user detection
active range preset to 70 cm
(configurable from 30 to 70
cm).
Delimits the active range of
the infrared sensor from
30 - 70 cm.
Automatic active range
adjustment within the maxi-
mum active range.
Configuring the programs & functions
Dip-switch:
1) Program or functions already configured ex factory.
