WimTec PROOF P6 User manual

Montage- und Bedienungsanleitung
Installation and operating instructions
DE
GB
PROOF P6
DE
EN

2 Dusche-Paneel WimTec PROOF P6
DE
PROOF P6
Gratulation zum Kauf Ihres Dusche-Paneels WimTec PROOF P6.
Damit Sie jahrelang Freude mit dieser hochwertigen Armatur
haben, empfehlen wir Ihnen folgende Punkte bei der Reinigung
und Pflege zu beachten:
milde, seifenhaltige Reinigungsmittel verwenden
keine kratzenden, scheuernden oder säurehaltigen
Reinigungs- oder Desinfektionsmittel verwenden
nur mit weichem Schwamm oder Tuch behandeln
keine Reinigung mit Dampfstrahlgeräten
Diese Anleitung ist gültig für folgende Produkte:
WimTec PROOF P6 - 6 V Art.Nr. 121 148
WimTec PROOF P6 - 12 V Art.Nr. 121 155
Lieferumfang:
Aufputz-Aluminiumgehäuse mit integrierter Elektronik, Thermostat
mit Heißwassersperre, vandalensicherer Duschkopf, Magnetventil,
6 V Batteriemodul inkl. Batterie (bei Batterieversion) und Befesti-
gungsmaterial, ohne UP-Netzteil.
Wichtige Installationshinweise:
UP-Dose für optionales Netzteil außerhalb des Schutzbereichs vor-
sehen. Die Montage und Installation darf nur durch einen konzessi-
onierten Fachbetrieb gemäß DIN 1988, ÖVE/ÖNORM E8001 sowie
VDE 0100 Teil 701 erfolgen. Bei der Planung und Errichtung von
Sanitäranlagen sind die entsprechenden örtlichen, nationalen und
internationalen Normen und Vorschriften zu beachten!
Allgemeine Hinweise
Es gelten die „Allgemeinen
Installationsbedingungen“
gemäß www.wimtec.com.
!

Dusche-Paneel WimTec PROOF P6 3
DE
PROOF P6
6 V Batteriebetrieb:
Batterie: 6 V Lithium CR-P2 (im Lieferumfang enthalten)
Batterielebensdauer: ca. 100.000 Spülungen (max. 2 Jahre)
12 V externe Versorgung:
Betriebsspannung: über WimTec Netzteil 230 V 50 Hz / 12 V=
Art.Nr. 117 899 - für eine Steuerung
Art.Nr. 113 792 - für bis zu 5 Steuerungen
Leistungsaufnahme: max. 3 W
Weitere technische Daten:
Magnetventil: Kartusche 6 V
Fern-Ansprechbereich: 15 - 50 cm
Nah-Ansprechbereich: 1 cm bis 5 cm
Spülstoppzeit: von 10 s bis 10 min
(im Manuell-Programm von 10 s bis 60 s)
Stagnationsfreispülung: aktivierbar, nach 3 h bis 48 h
Nichtbenutzung für 10 s
Reinigungsstopp: für 10 min
Fließdruck: 0,05 bis 0,6 MPa (0,5 bis 6 bar)
Statischer Druck: max. 0,8 MPa (8 bar)
Wassertemperatur: max. 70 °C (max. 80 °C für max. 10 min)
Durchflussmenge: ca. 9 l/min bei 0,3 MPa (3 bar)
Wasserzulauf: R 1/2“ IG
Temperatureinstellung: Thermostat mit Heißwassersperre
Werkstoffe:
Paneel: Aluminium eloxiert
Brausekopf und
Thermostatgriff: Messing verchromt
Technische Daten

4 Dusche-Paneel WimTec PROOF P6
DE
PROOF P6

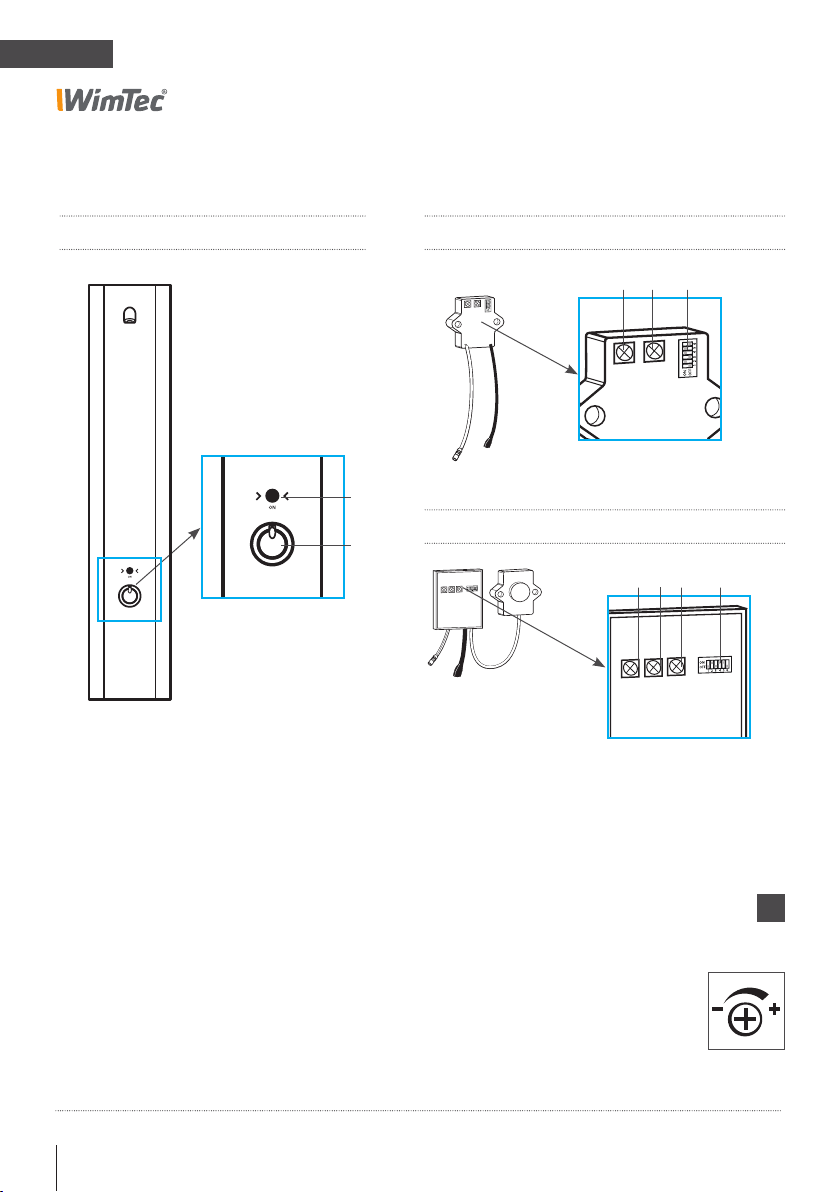

A
B
A Infrarotsensor für die Benutzererken-
nung und ON-/OFF-Taster zum Ein-/Aus
schalten der Dusche.
B Thermostatgriff zur Temperatur-
regelung mit Taste zum Entriegeln
der 38 °C Sicherheitssperre.
C Zeit-Regler
D Intervall-Regler
E Dip-Schalter zum Einstellen
der Funktionen
E Reichweiten-Regler
Generell gilt für alle Regler:
Gegen den Uhrzeiger-
sinn zum Reduzieren.
Im Uhrzeigersinn zum
Erhöhen.
!
C D E
Legende
Elektronikmodul - 6 V Batterieversion:
Elektronikmodul - 12 V Netzversion:
Duschepaneel:
F C D E

Dusche-Paneel WimTec PROOF P6 5
DE
PROOF P6
Einstellung der Programme & Funktionen
Programm-Aktivierung - Dip-Schalter 1 und 2:
Programm Dip 1 Dip 2 Beschreibung
Halb-Automatik 1) OFF ON Seite 11
Voll-Automatik ON ON Seite 12
Manuell OFF OFF Seite 13
Funktions-Aktivierung - Dip-Schalter 3 - 6:
Dip-Schalter Funktion Beschreibung
3Nachlaufzeit ON = 5 s / OFF 1) = 2 s
4Warmlauffunktion 1) Seite 14
5Reinigungsstopp 1) Seite 15
6Stagnationsfreispülung Seite 16
C. Zeit-Regler
für den Sicherheitsspülstopp
10 min voreingestellt
(10 s - 10 min einstellbar).
Manuell-Programm:
10 s - 60 s einstellbar.
Nach Ablauf der eingestellten
Maximallaufzeit schaltet die
Duschearmatur automatisch
ab, um bei einer unbeab-
sichtigten Daueraktivierung
Wasser zu sparen.
D. Intervall-Regler
für die Stagnationsfreispülung
48 h voreingestellt
(3 - 48 h einstellbar).
Wird die Duschearmatur für
die voreingestellte Zeit nicht
benutzt, löst die Armatur
selbstständig eine Spülung für
10 s aus, um das Stagnations-
wasser auszuspülen.
F. Intervall-Regler
für die Benutzererkennung
Ansprechbereich 50 cm
voreingestellt (15 - 50 cm
einstellbar).
Begrenzt die Rechweite des
IR-Sensors von 15 - 50 cm.
Dip-Schalter:
Einstellregler:
1) Programm oder Funktionen bereits
werksseitig voreingestellt.

6 Dusche-Paneel WimTec PROOF P6
DE
PROOF P6
ACHTUNG!
Netzteil nicht in Duschepa-
neel oder Schutzbereichen
anbringen.
!

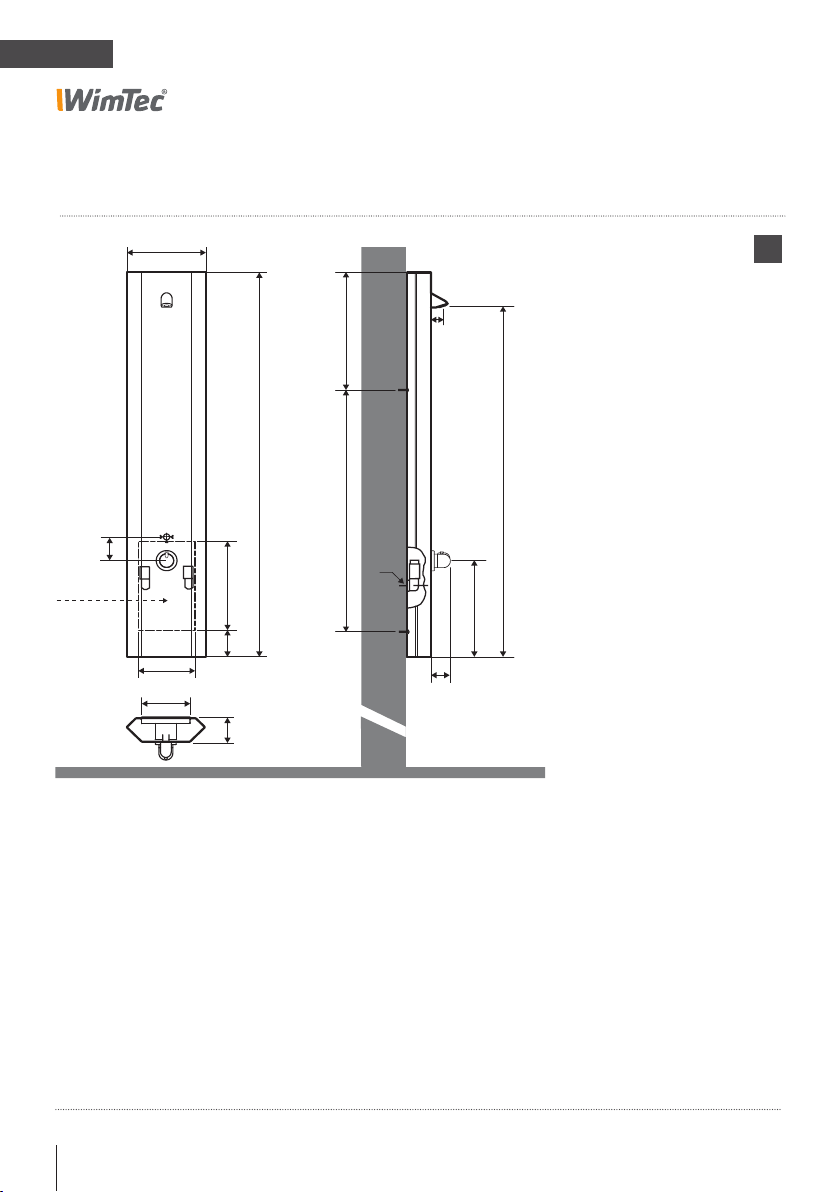

Abmessungen Alle Maße in mm:
Eine Nachrüstung ist auf bestehenden Anschlüssen im Standardmaß
150 mm möglich.
* Bei externer Versorgung E-Anschluss 12 V= vorsehen.
185
166
300
1300
810
90
80
405
65
½"
40
80
1190
325
256
* E-Anschluss
12 V=

Dusche-Paneel WimTec PROOF P6 7
DE
PROOF P6
Montage
1 2 3
5 6
1. Mittellinie und Oberkante des Paneels anzeichnen.
2. Selbstklebende Bohrschablone aufkleben.
3x Ø 8 mm bohren und Dübel einsetzen.
3. Montagebügel mit Befestigungsschraube und Beilag-
scheiben befestigen.
4. Bei Batterieversion: Stockschraube für Befestigung
eindrehen und Befestigungsbügel für Batteriemodul dabei
einhängen.
5. Korbfilter in 90° Anschlusswinkel einsetzen und
Absperrung aufdichten.
6. Anschlusswinkel mit Absperrung aufdichten und in
Zuleitungen einschrauben – Vorabsperrung dabei schräg
nach innen ausrichten.
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
!
4

8 Dusche-Paneel WimTec PROOF P6
DE
PROOF P6
Montage: 6 V Batterie-Version Art.Nr. 121 148
7. Gewünschte Funktionseinstellungen am Elektronikmodul
vornehmen (siehe S. 5).
8. Dusche-Paneel in die vordere Bügellasche einhängen.
9. Flexschläuche mit beigelegter Dichtung an Wasserzuleitung
anschließen.
10. Batteriemodul anstecken. (Sicherheitsschließimpuls beim
Magnetventil erfolgt).
7
109
8
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
12 V Netz-Version
weiter auf Seite 10.
!
i

Dusche-Paneel WimTec PROOF P6 9
DE
PROOF P6

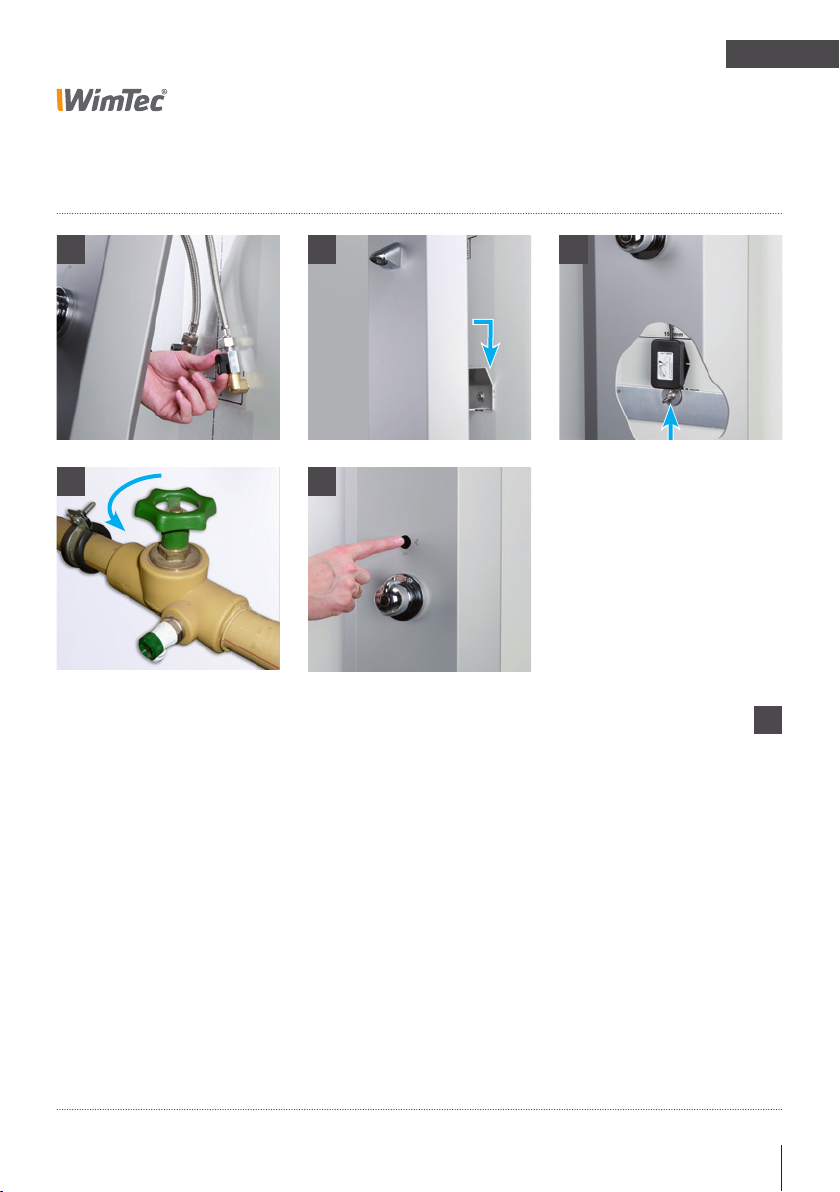

Montage: 6 V Batterie-Version Art.Nr. 121 148
15
131211
14
11. Kontrollieren, ob Vorabsperrungen geöffnet sind
(Riegel stehen parallel zur Flussrichtung).
12. Dusche-Paneel in die hintere Bügellasche einhängen.
ACHTUNG! Keine Kabel oder Schläuche quetschen
oder knicken.
13. Batteriemodul von unten mit Beilagscheibe und Flügelmutter
an der Stockschraube befestigen.
14. Hauptwasserleitung öffnen.
15. Funktionstest durchführen.
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
!

10 Dusche-Paneel WimTec PROOF P6
DE
PROOF P6

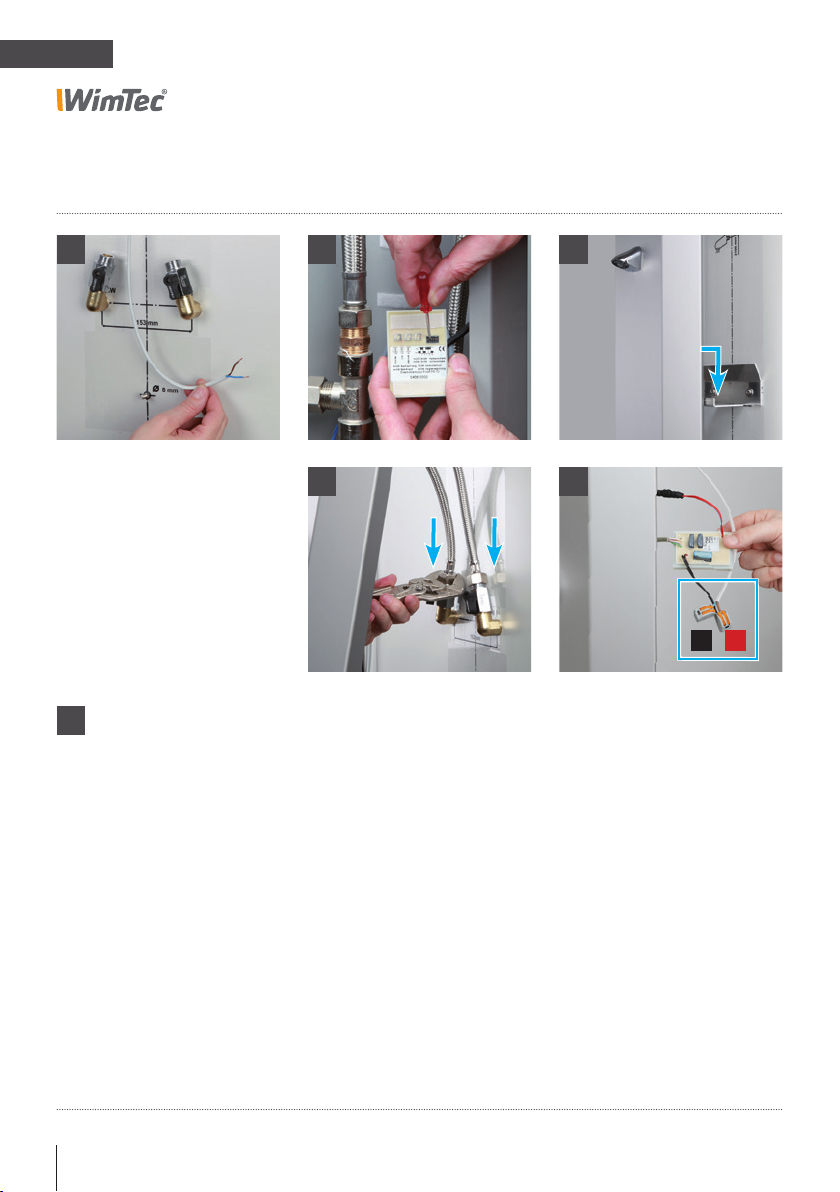

Montage: 12 V Netz-Version Art.Nr. 121 155
7. Anschlusskabel (Kabeltyp: 2 x 0,5 mm2) einziehen
und am Netzteil (Art.Nr. 117 899 für 1 Steuerung oder
Art.Nr. 113 792 für bis zu 5 Steuerungen) anschließen.
Achtung: Stromversorgung muss abgeschaltet sein und
Netzteil darf nicht im Duschepaneel bzw. Schutzbereich
verbaut werden!
8. Elektronikmodul vom Klettverschluss abnehmen und ge-
wünschte Funktionseinstellungen vornehmen (siehe S. 5).
9. Dusche-Paneel in die vordere Bügellasche einhängen.
10. Flexschläuche mit beigelegter Dichtung an Wasserzuleitung
anschließen.
11. Elektro-Anschluss am Elektronikmodul herstellen
(Auf +/- Polung achten) und Stromversorgung einschalten
(Sichertheitsschließimpuls beim Magnetventil erfolgt).
10
97
11
+-
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
!
8

Dusche-Paneel WimTec PROOF P6 11
DE
PROOF P6

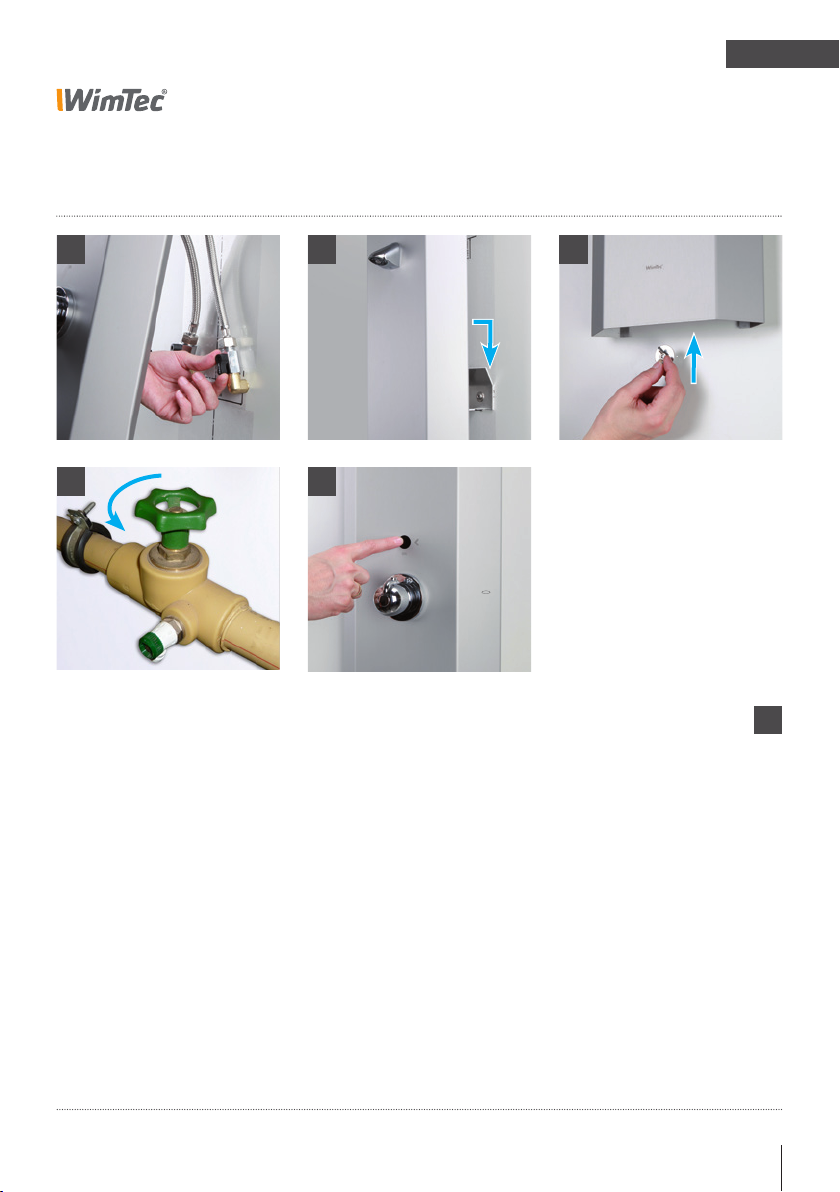

Montage: 12 V Netz-Version Art.Nr. 121 155
16
1413
15
12. Kontrollieren, ob Vorabsperrungen geöffnet sind
(Riegel stehen parallel zur Flussrichtung).
13. Dusche-Paneel in die hintere Bügellasche einhängen.
ACHTUNG! Keine Kabel oder Schläuche quetschen
oder knicken.
14. Duschepaneel von unten mit Beilagscheibe und
Flügelmutter an der Stockschraube sichern.
15. Hauptwasserleitung öffnen.
16. Funktionstest durchführen.
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
!
12

12 Dusche-Paneel WimTec PROOF P6
DE
PROOF P6

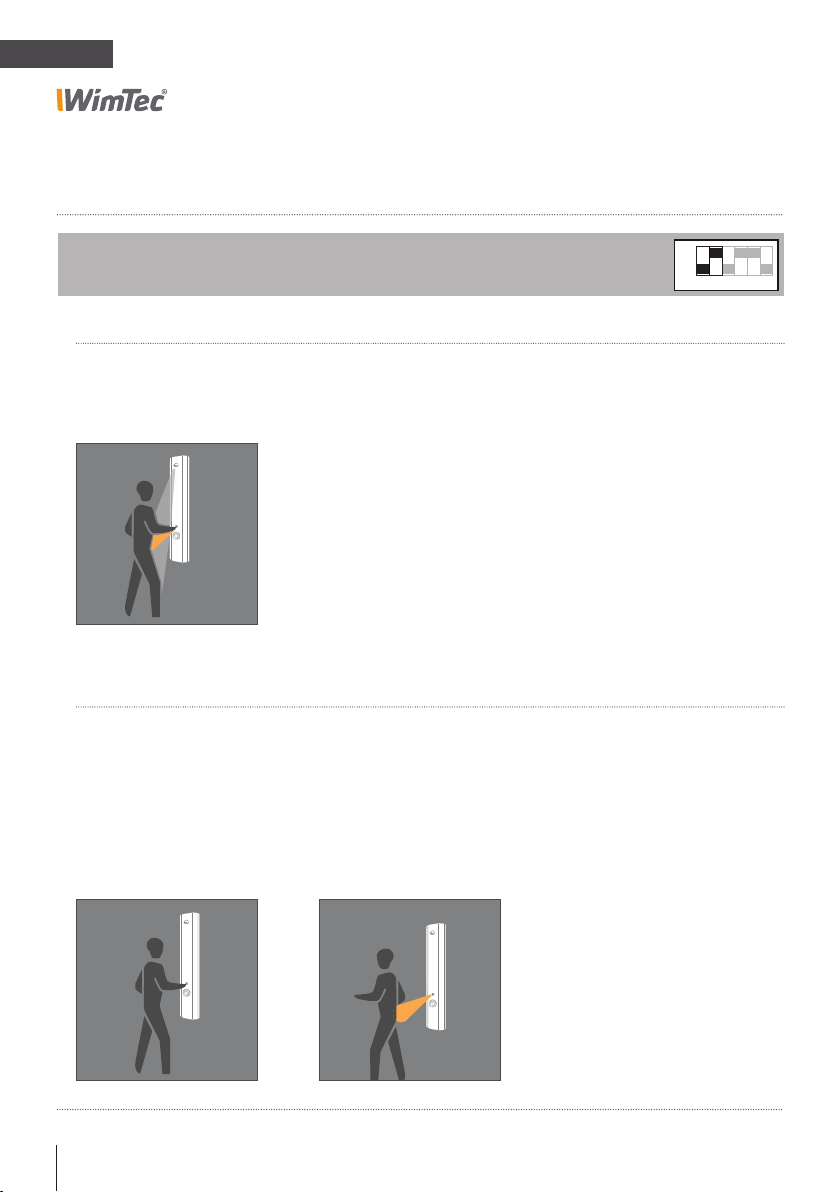

Programm-Beschreibung
EINSCHALTEN:
Taster
Wasserfluss startet,
sobald der Benutzer den
ON/OFF Taster betätigt.
Programm Halb-Automatik (voreingestellt):
DIP Schalter 1=OFF, 2=ON
60 cm60 cm60 cm60 cm
60 cm60 cm60 cm60 cm
60 cm60 cm60 cm60 cm
1 2 3 4 5 6
ON
OFF
Halbautomatik:
Vollautomatik:
Manuell:
Warmlauf:
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
Reinigungsstopp:
ON
OFF
1 2 3 4 5 6
Hygienespülung:
ON
OFF
1 2 3 4 5 6
AUSSCHALTEN:
Taster
Durch erneutes Antippen der
ON/OFF Taste schaltet die
Dusche ab.
Automatik
Dusche stoppt nach Ablauf
der Nachlaufzeit, wenn der
Benutzer den Ansprechbereich
verlässt oder nach Ablauf der
Sicherheitsspülstopp-Zeit.

Dusche-Paneel WimTec PROOF P6 13
DE
PROOF P6

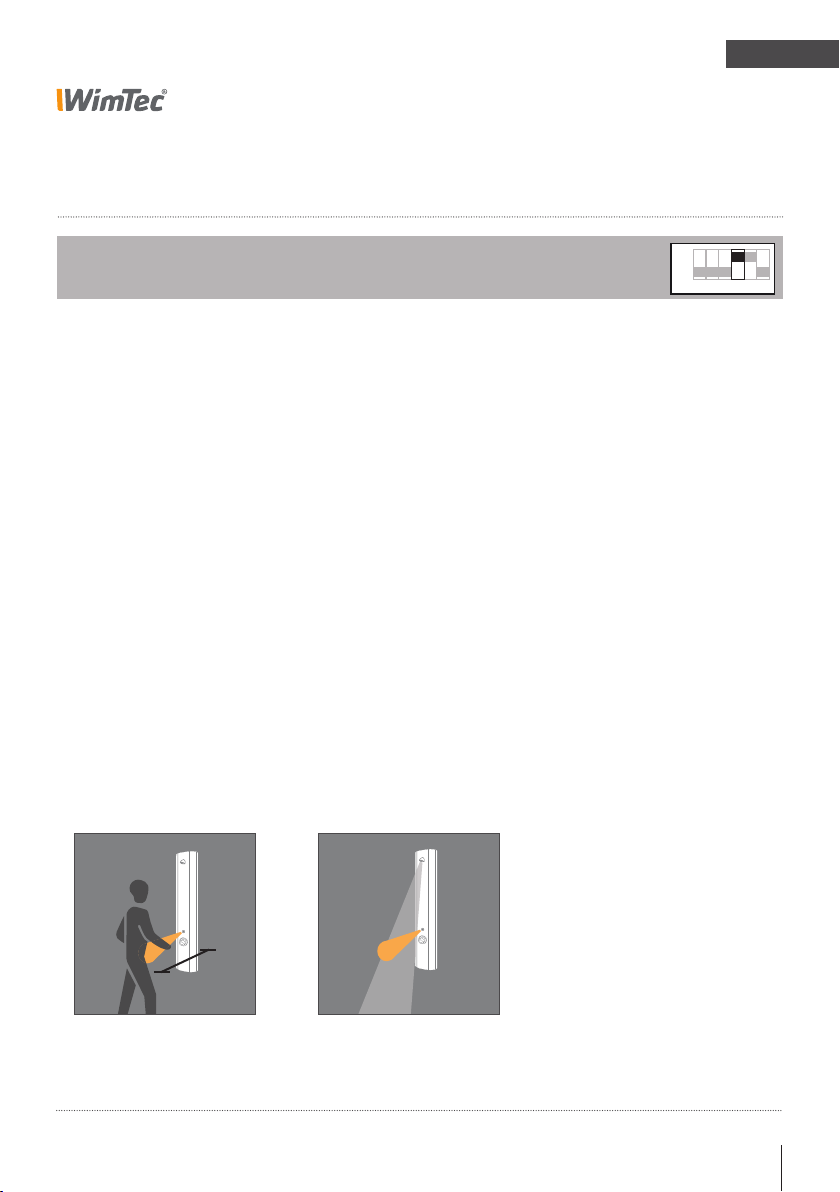

Programm Voll-Automatik:
DIP Schalter 1=ON, 2=ON
Programm-Beschreibung
EINSCHALTEN:
Benutzererkennung
Der Benutzer tritt vor die
Dusche und wird von der
Armatur erkannt.
Automatisch
Nach der Benutzererkennung
schaltet die Dusche automa-
tisch nach 2 s ein.
60 cm60 cm60 cm60 cm
60 cm60 cm60 cm60 cm
AUSSCHALTEN:
Taster
Durch Antippen der ON/OFF
Taste schaltet die Dusche ab.
Durch erneutes Tippen kann
die Dusche wieder aktiviert
werden.
Automatisch
Automatisch
1 2 3 4 5 6
ON
OFF
Halbautomatik:
Vollautomatik:
Manuell:
Warmlauf:
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
Reinigungsstopp:
ON
OFF
1 2 3 4 5 6
Hygienespülung:
ON
OFF
1 2 3 4 5 6
60 cm60 cm60 cm60 cm
60 cm60 cm60 cm60 cm
Dusche stoppt nach Ablauf
der Nachlaufzeit, wenn der
Benutzer den Ansprechbereich
verlässt oder nach Ablauf der
Sicherheitsspülstopp-Zeit.
50 cm
Bei deaktivierter
Reinigungsstopp-Funktion
schaltet sich die Dusche
ohne Verzögerung ein!
i

14 Dusche-Paneel WimTec PROOF P6
DE
PROOF P6

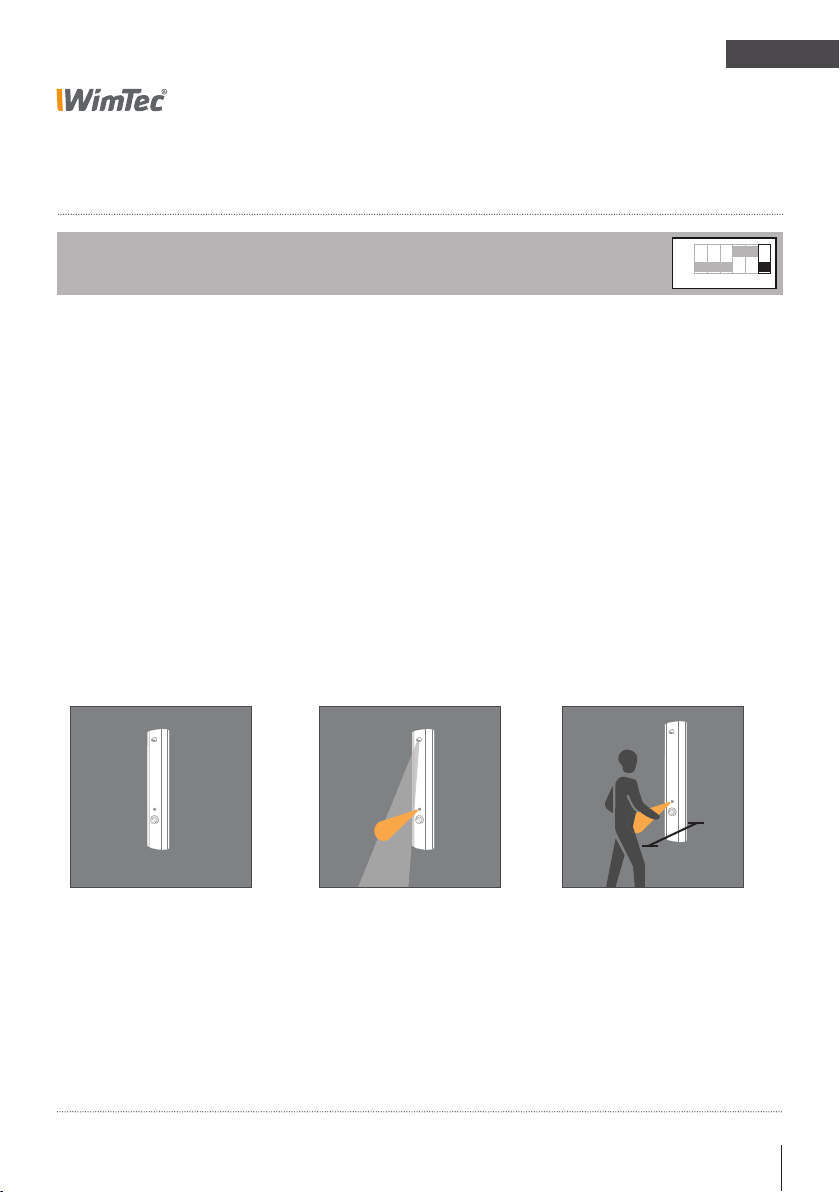

Programm Manuell:
DIP Schalter 1=OFF, 2=OFF
Programm-Beschreibung
EINSCHALTEN:
Benutzererkennung
Der Benutzer tritt vor die Du-
sche und wird von der Armatur
erkannt.
Taster
Durch Antippen der ON/OFF
Taste schaltet die Dusche ein.
60 cm60 cm60 cm60 cm
AUSSCHALTEN:
Taster
Durch erneutes Antippen der
ON/OFF Taste kann die Dusche
immer wieder aus- und einge-
schaltet werden.
Sicherheitsspülstopp
Nach Ablauf der eingestellten
Spülstopp-Zeit (siehe S. 5)
schaltet die Dusche auto-
matisch ab.
1 2 3 4 5 6
ON
OFF
Halbautomatik:
Vollautomatik:
Manuell:
Warmlauf:
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
Reinigungsstopp:
ON
OFF
1 2 3 4 5 6
Hygienespülung:
ON
OFF
1 2 3 4 5 6
60 cm60 cm60 cm60 cm
60 cm60 cm60 cm60 cm
60 cm60 cm60 cm60 cm
50 cm
Es wird empfohlen, die
Warmlauffunktion nicht
mit dem Programm
„Voll-Automatik“ zu
kombinieren!
i

Dusche-Paneel WimTec PROOF P6 15
DE
PROOF P6
Funktions-Beschreibung
Warmlauf:
DIP Schalter 4
Dient zum Freispülen der Warmwasserleitung, ohne dass der
Benutzer vor der Dusche im Ansprechbereich verweilen muss.
Dip Schalter 4 ON = Warmlauf-Funktion aktiviert (voreingestellt).
Dip Schalter 4 OFF = Warmlauf-Funktion deaktiviert.
1 2 3 4 5 6
ON
OFF
Halbautomatik:
Vollautomatik:
Manuell:
Warmlauf:
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
Reinigungsstopp:
ON
OFF
1 2 3 4 5 6
Hygienespülung:
ON
OFF
1 2 3 4 5 6
60 cm60 cm60 cm60 cm
60 cm60 cm60 cm60 cm
50 cm
Benutzererkennung
Der Benutzer tritt vor die
Dusche und wird von der
Armatur erkannt.
Betrieb
Nach dem Einschalten läuft
das Wasser für 30 s zuzüglich
der eingestellten Nachlaufzeit
ohne dass sich der Benutzer
im Ansprechbereich befinden
muss und schaltet danach
automatisch ab.
Tritt während dieser 30 s der
Benutzer für mindestens 5 s in
den Ansprechbereich geht die
Dusche wieder in den Normal-
betrieb über.

16 Dusche-Paneel WimTec PROOF P6
DE
PROOF P6
Reinigungsstopp:
DIP Schalter 5
Funktions-Beschreibung
Dient zum Deaktivieren der Armatur beim Reinigen.
Dip Schalter 5 ON = Reinigungsstopp-Funktion aktiviert (voreingestellt).
Dip Schalter 5 OFF = Reinigungsstopp-Funktion deaktiviert.
Benutzererkennung
Der Benutzer tritt vor die Du-
sche und wird von der Armatur
erkannt.
Reinigungsstopp aktivieren
Heranführen der Hand an den
Infrarot-Sensor (siehe Bild) und
etwa 5 s verweilen (bis LED 5
x blinkt).
Die Reinigungsstoppzeit dauert
10 Minuten ab Verlassen des
Ansprechbereiches.
Reinigungsstopp deaktivieren
Automatisch wenn 10 Minuten
kein Benutzer erkannt wurde.
Manuelles Deaktivieren gleich
wie beim Aktivieren. Nach
Verlassen des Ansprech-
bereiches geht die Armatur
nach einer Sicherheitszeit von
3 s wieder in den Normalbe-
trieb über.
1 2 3 4 5 6
ON
OFF
Halbautomatik:
Vollautomatik:
Manuell:
Warmlauf:
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
Reinigungsstopp:
ON
OFF
1 2 3 4 5 6
Hygienespülung:
ON
OFF
1 2 3 4 5 6
60 cm60 cm60 cm60 cm
60 cm60 cm60 cm60 cm
60 cm60 cm60 cm60 cm
50 cm
Im Vollautomatikmodus
muss die Hand innerhalb
einer Sekunde ab dem He-
rantreten an den Infrarot-
Sensor herangeführt
werden, andernfalls löst
die Armatur aus.
!

Dusche-Paneel WimTec PROOF P6 17
DE
PROOF P6
Stagnationsfreispülung:
DIP Schalter 6
Funktions-Beschreibung
Dient zum Ausspülen des Stagnationswasser bei längerer Nichtbenutzung.
Dip Schalter 6 ON = Stagnationsfreispülungs-Funktion aktiviert.
Dip Schalter 6 OFF = Stagnationsfreispülungs-Funktion deaktiviert (voreingestellt).
60 cm60 cm60 cm60 cm
60 cm60 cm60 cm60 cm
Zeitintervall
Einstellbar am Intervall-Regler
von 3 - 48 h (siehe Seite 6).
Automatische
Stagnationsfreispülung
Wird die Armatur für die einge-
stellte Zeit nicht benützt, löst
die Armatur eine automatische
Stagnationsfreispülung für
10 s aus.
Sicherheit
Ist der Reinigungsstopp
aktiviert, löst die Stagnations-
freispülung erst 2 min nach
dessen Deaktivierung aus.
3 - 48 h10 s
1 2 3 4 5 6
ON
OFF
Halbautomatik:
Vollautomatik:
Manuell:
Warmlauf:
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
Reinigungsstopp:
ON
OFF
1 2 3 4 5 6
Hygienespülung:
ON
OFF
1 2 3 4 5 6
60 cm60 cm60 cm60 cm
50 cm

18 Dusche-Paneel WimTec PROOF P6
DE
PROOF P6
Art.Nr.:
120 165
120 363
122 671
231 205
221 312
230 741
230 987
117 899
113 792
107 159
Bezeichnung
Duschkopf WimTec PROOF
Elektronikmodul 12 V
Elektronikmodul 6 V
Magnetventil
Magnetventil-Adapter
6 V Lithium Batterie
Batteriemodul 6 V
Netzteil (1-fach)
Netzteil (5-fach)
Thermostat
Ersatzteile

Dusche-Paneel WimTec PROOF P6 19
DE
PROOF P6
Bezeichnung
Duschkopf WimTec PROOF
Elektronikmodul 12 V
Elektronikmodul 6 V
Magnetventil
Magnetventil-Adapter
6 V Lithium Batterie
Batteriemodul 6 V
Netzteil (1-fach)
Netzteil (5-fach)
Thermostat

20 Shower control WimTec PROOF P6
EN
PROOF P6
Congratulations on purchasing the WimTec PROOF P6.
In order to ensure that you will be able to enjoy this high-quality
product for many years, please take note of the following cleaning
and maintenance recommendations:
Use mild cleaning agents containing soap
Do not use abrasive, scrubbing, sealing or acidic
cleaning agents or disinfectants
Clean the fitting with a soft sponge or cloth only
Do not use steam cleaners
This manual is valid for the following products:
WimTec PROOF P6 - 6 V Art.Nr. 121 148
WimTec PROOF P6 - 12 V Art.Nr. 121 155
Delivery scope:
On wall aluminium housing with integrated electronics, thermostat
with hot-water barrier, vandalproof shower head, 1 magnetic valve,
connection module for external supply or battery module incl.
battery and mounting parts.
Important installation notes:
Mounting and installation may only be performed by a qualified
service provider in accordance with DIN 1988, ÖVE/ÖNORM E8001
and VDE 0100 Part 701. When planning and installing sanitary
facilities, all relevant local, national and inter-national standards
and provisions must be observed! Provide for 230 V / 12 V power
unit outside of the protected zone.
General notes
The “General installation
terms and conditions”
provided at
www.wimtec.com apply.
!
