WimTec SanTec Outdoor User manual

Montage- und Bedienungsanleitung
DE
Installation and operating instructions
GB
OUTDOOR

2
Non-contact shower stand for
6 V battery operation or 12 V
external power supply.
Applicable as non-contact and
fully automated shower control
or as manual self-closing-tap.
With thermostat or for cold or
premixed water.
The construction made of alu-
minium is easy to maintenance
and smoothly to clean.
Consists of:
Aluminium stand column with
integrated electronic, accor-
ding to variant with thermo-
stat, shower nozzle, magnetic
valve, battery module incl. bat-
tery resp. connecting module
for external 12 V supply, fixing
parts.
Mounting and installation must
be performed by licensed
craftsmen to DIN 1988, ÖVE/
ÖNORM E8001 as well as
VDE 0100 part 701
standards only.
When planning and installing
sanitary systems, the relevant
local, national, and internatio-
nal standards and regulations
must be complied with!
ATTENTION!
For facilitating cleaning and
maintenance purposes a cen-
tral water shut-off valve has to
be installed before the shower
rooms.
Notes on Installation
GB
Berührungslose Infrarot
Duschsäule für 6 V
Batteriebetrieb oder 12 V
externe Spannungsversorgung.
Als berührungslose und vollau-
tomatische Duschesteuerung
oder als manuelle Selbst-
schlussarmatur einsetzbar.
Als Variante mit Thermostat
oder für Kalt- od. Misch-
wasser. Gehäusekonstruktion
aus Aluminium für einfache
Wartung und problemlose
Pflege.
Bestehend aus:
Aluminium-Standsäule mit
integrierter Elektronik, je nach
Ausführung mit Thermostat,
Duschkopf, Magnetventil,
Batteriemodul inkl. Batterie
bzw. Anschlussmodul für
externe 12 V Versorgung,
Befestigungsteile.
Die Montage und Installation
darf nur durch einen konzessi-
onierten Fachbetrieb, gemäß
DIN 1988, ÖVE/ÖNORM
E8001 sowie VDE 0100
Teil701 erfolgen.
Bei der Planung und Errichtung
von Sanitäranlagen sind die
entsprechenden örtlichen,
nationalen und internationalen
Normen und Vorschriften zu
beachten!
ACHTUNG!
Um Wartungs- und
Reinigungsarbeiten zu
erleichtern ist ein zentrales
Wasserabsperrventil vor die
Duschanlagen vorzuschalten.
Installationshinweise
D

3
D
GB
Technische Daten, Technical Specifications
Technical specifications 6 V battery operation:
Battery: Lithium 6 V CRP-2P
Battery life: 100.000 flushings (max. 2 years)
Technical specifications 12 V external supply:
Operating voltage: 12 V AC / 50 Hz
Power consumption: approx. 3 VA
Power feed line: 2 x 1,5 mm2, cable length max. 100 m
Further technical specifications:
Magnetic valve: 6 V
Far-active range: 70 cm preset, 20 - 70 cm adjustable
Close-active range: 0 - 3 cm
Flushing Manual: by pushbutton, shower time from
30 s - 10 min adjustable, 3 min pre-adjusted
Flushing stop: 30 s - 10 min adjustable
Cleaning stop: 3 min
Hygiene flushing: after 24 hours non-use for 10 s
Flow rate: 10 l/min at 0,3 MPa (3 bar)
Flow pressure: 0,05 - 0,06 MPa (0,5 - 6 bar)
Static pressure: max. 0,8 MPa (8 bar)
Water inlet: R 1/2” inside thread
Material: stand column: aluminium anodised
fittings: chromium
Mixer: thermostat with hot water block
Technische Daten 6 V Batteriebetrieb:
Batterie: Lithium 6 V CRP-2P
Batterielebensdauer: 100.000 Spülungen (max. 2 Jahre)
Technische Daten 12 V Extern Versorgung:
Betriebsspannung: 12 V AC / 50 Hz
Leistungsaufnahme: ca. 3 VA
Versorgungsleitung: 2 x 1,5 mm2, Leitungslänge max. 100 m
Weitere technische Daten:
Magnetvenil: 6 V
Fern-Aktivbereich: 70 cm vorjustiert, 20 - 70 cm einstellbar
Nah-Aktivbereich: 0 - 3 cm
Spülung Manuell: durch Taster, Laufzeit von 30 s bis 10 min
einstellbar, 3 min voreingestellt
Spülstopp: 30 s bis 10 min einstellbar
Reinigungsstopp: 3 min
Hygienespülung: 24 Stunden nach der letzten Spülung für 10 s
Durchflussmenge: 10 l/min bei 0,3 MPa (3 bar)
Fließdruck: 0,05 - 0,6 MPa (0,5 - 6 bar)
Statischer Druck: max. 0,8 MPa (8 bar)
Wasserzulauf: R 1/2“ IG
Material: Standsäule: Aluminium eloxiert,
Armaturen: verchromt
Mischung: Thermostat mit Heißwassersperre

4
Einbaumaße, Mounting dimensions
Maße in mm
Dimensions in mm
DHinweis: Eine gegenüberliegende
Wand sollte mind. 1 m entfernt
sein. Bei geringerem
Abstand die Reichweite mittels
Reichweitenregler (s.S. 8)
reduzieren.
GB Special note: an opposite wall
should be at least 1m away. If the
distance is less, reduce the active
range with the active range
controller (p. 12).
2100
1100
350
100
65
100150
100
100
80
Ø 63
G 1/2’’
20°
16°
Detail Duschkopf:
Detail shower nozzle:

5

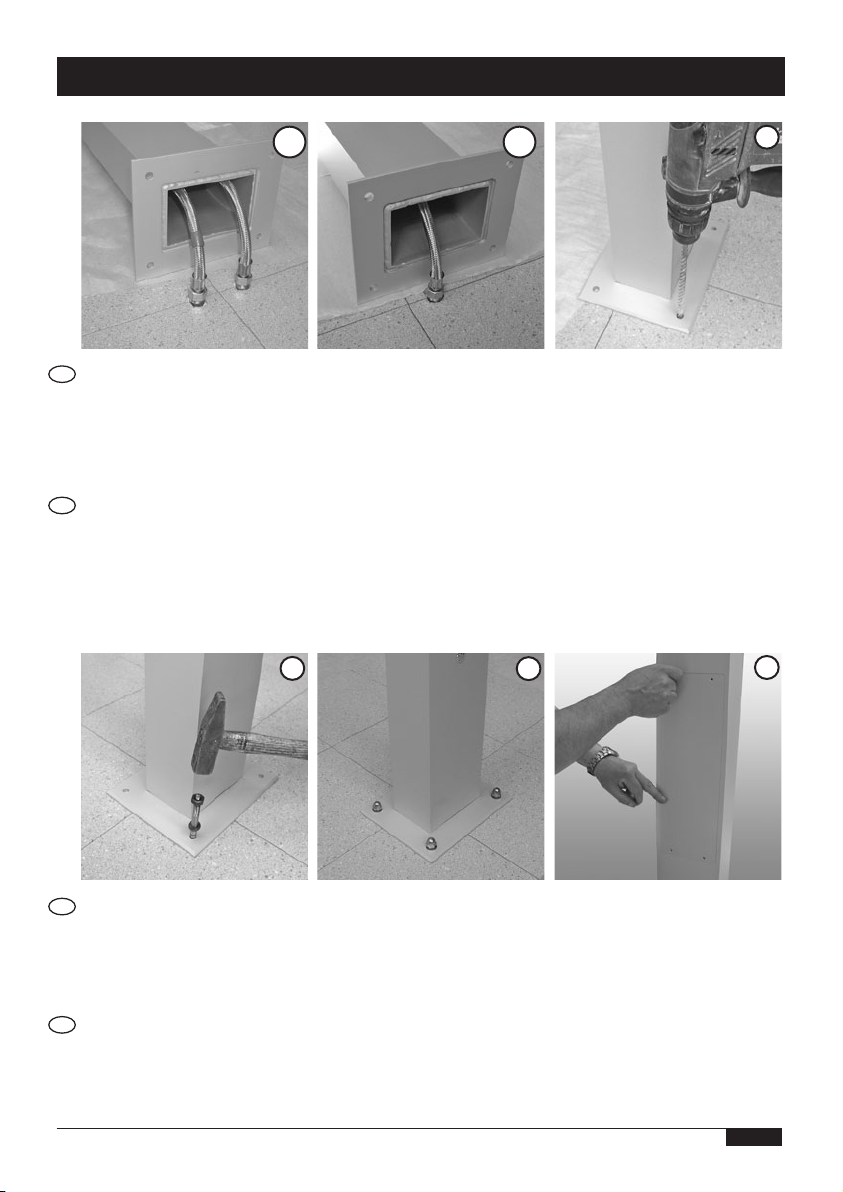

Montage, Installation
Variante mit Thermostat:
Wasseranschlüsse mit bei-
gelegten Dichtungen an
Zuleitungen anschließen.
(Achtung! Kalt- und Warm-
wasser nicht verwechseln)
Vier 10 mm Löcher für
Befestigung bohren.
Mit beigelegten Dübeln
befestigen.
Variant with termostat:
Connect tubes with enclosed
seals to water supply line.
(Attention! Please don´t inter-
change cold and warm water)
Drill four 10 mm holes for
fixation.
Fixate with enclosed dowels.
Anschließend Mutter durch
Hutmutter ersetzen.
Auf Rückseite Deckel
abnehmen.
Afterwards replace nut by
cover nut.
Remove cover on the
backside.
D
D
GB
GB
1a 2
345
Variante für Kalt- od.
Mischwasser:
Wasseranschluss mit beige-
legter Dichtung an Zuleitung
anschließen.
Variant for cold or pre-mixed
water:
Connect tube with enclosed
seal to water supply line.
1b

6

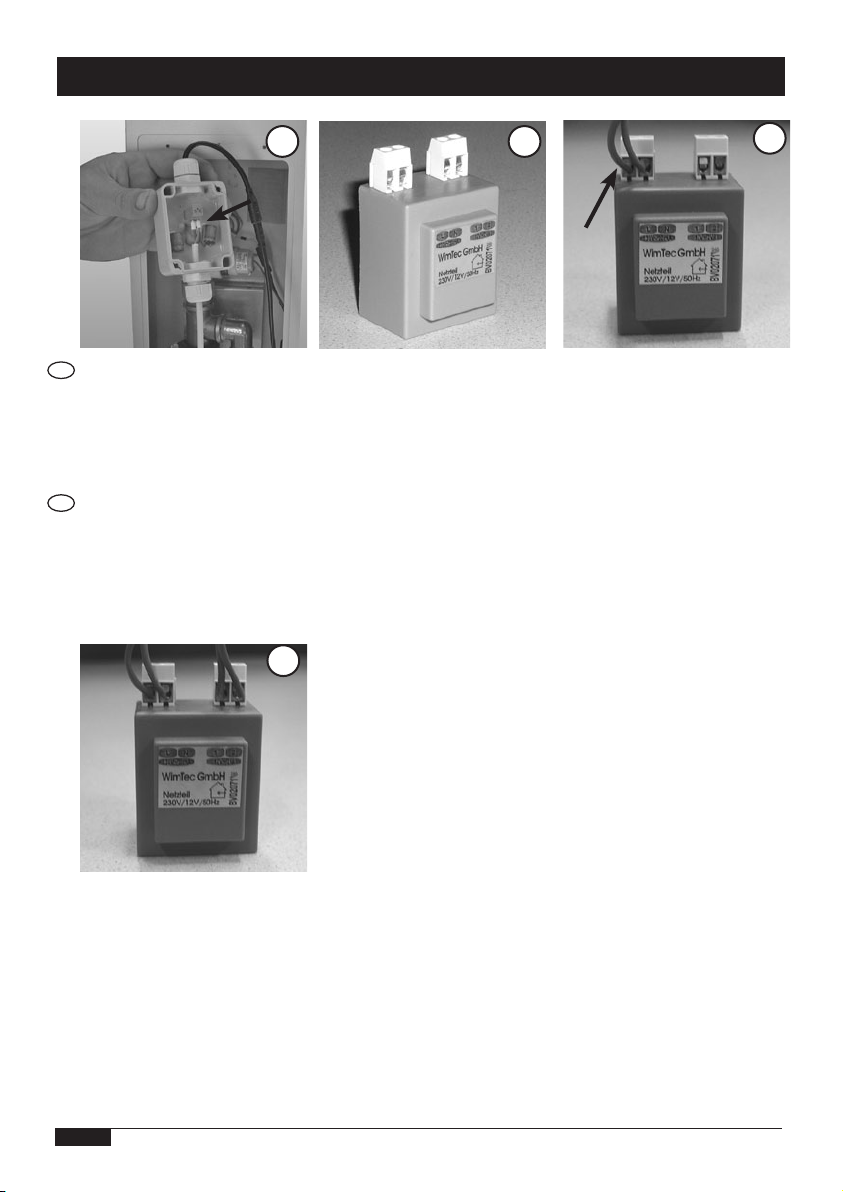

Montage, Installation
Variante 12 V externe
Versorgung:
Niederspannungsadapter an
12 V Zuleitung anschließen.
Während Anschlussarbeiten
Anlage stromlos schalten!
Variant 12 V external supply:
Connect low voltage adap-
tor to 12 V supply line.
Disconnect control from
power supply during
installation!
Externes Netzteil 230 V/12V/
50Hz. Maximal zulässige
Ausgangsspannung 18V/50Hz
(Leerlauf) verwenden. Der Einsatz
“elektronischer Trafos” (z.B. aus
der Lichttechnik) ist unzulässig.
Stromversorgung 230 V
herstellen.
External power supply 230 V/12V
/50Hz. Maximum allowable
output voltage 18V/50Hz (idle).
The use of “electronical trans-
formers” (eg. as used at light
engineering) is incorrect.
Connect to mains supply
230 V.
Die Verbindungsleitung Steuerung
- Trafo muss mit Kabeln (bis 50m
H03VV-F2X1.0, darüber H03VV-
F2X1.5) hergestellt werden. Die
Verbindungsleitung zum Taster
mit Kabel H03VV-F2X0.5. Die
Verwendung von einadrigen Drähten
ist unzulässig. Die Leitungen
dürfen nur gemeinsam mit
anderen Schutz- oder Funktions-
kleinspannungsleitungen verlegt wer-
den. Keinesfalls dürfen sie in Elektro-
installationsrohre oder Kabelkanäle mit
netzspannungsführenden Leitungen
verlegt werden. Der Einbauort des
Netzteils ist beliebig außerhalb des
Schutzbereichs.
The connecting cable from the control
to the transformer has to be established
with cables (up to 50m H03VVF2X1.0,
beyond H03VV-F2X1.5). The connecting
cable to the push-button has to be esta-
blished with cable type H03VV-F2X0.5.
The use of single-cord wires is incorrect.
The wires may only be installed together
with either protective or functional extra-
low-voltage wires. In no case they have
to be installed together with mains vol-
tage wires. Location for power supply as
desired outside the protection area.
D
GB
6a
6d
6b 6c

7

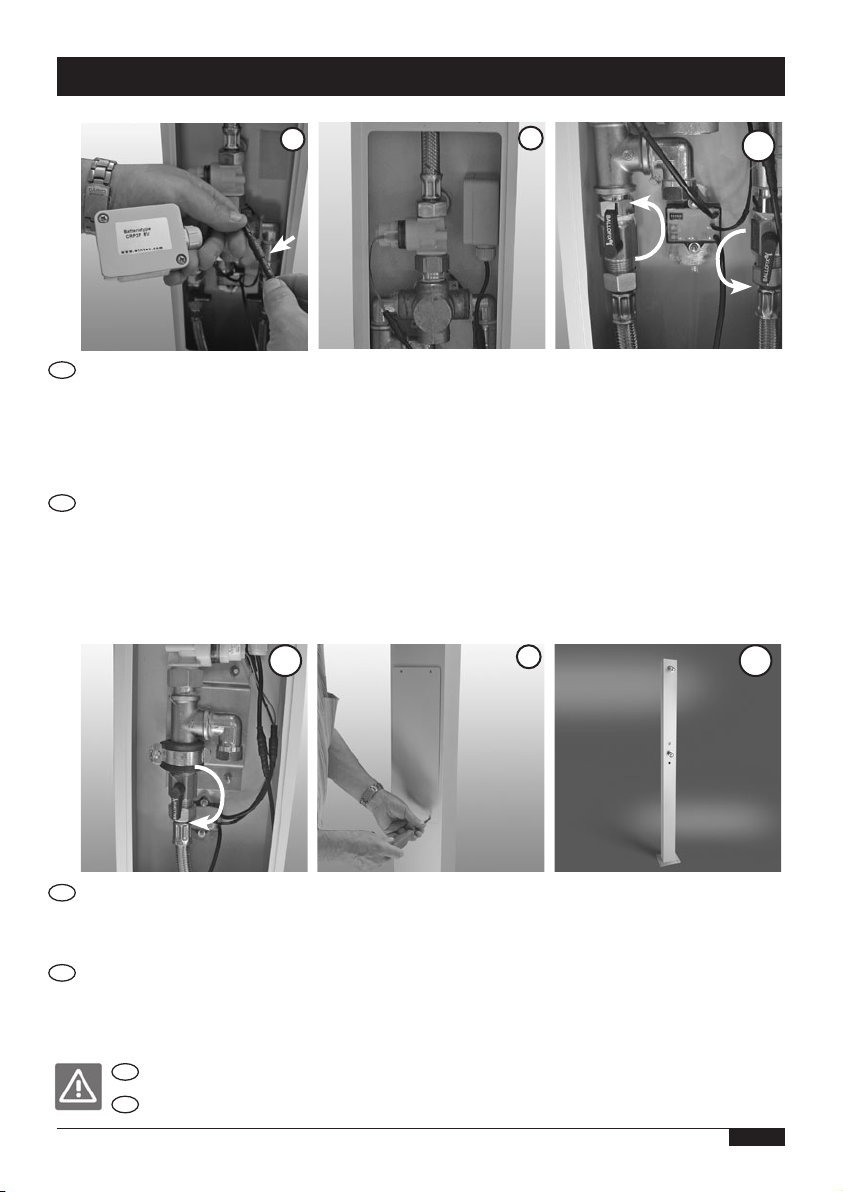

Montage, Installation
Stromversorgung 230 V
herstellen.
Batteriemodul bzw.
Niederspannungsadapter mit
vorhandenen Klettverschluss
anbringen.
Hauptwasserleitung öffnen.
SanTec OUTDOOR ist
betriebsbereit.
Variante mit Thermostat:
Vorabsperrungen öffnen.
Deckel wieder schließen.
Fix battery module or low
voltage adaptor with enclosed
hook and loop fastener.
Open main water supply.
SanTec OUTDOOR is now
ready for use.
Variant with thermostat:
Open shut-off valves.
Close cover.
D
D
D
GB
GB
GB
8
9
Variante für Kalt- od.
Mischwasser:
Vorabsperrung öffnen.
Achtung! SanTec OUTDOOR ist nicht frostsicher - bei Frostgefahr demontieren!
Attention! SanTec OUTDOOR isn‘t frost-proof, demount at chance of frost!
Variant for cold or pre-mixed
water:
Open shut-off valve.
Variante 6 V Batteriebetrieb:
Batteriemodul an Elektronik
anschließen.
Variant 6 V battery
operation:
Connect battery module to
electronic.
78a
8b 10

8

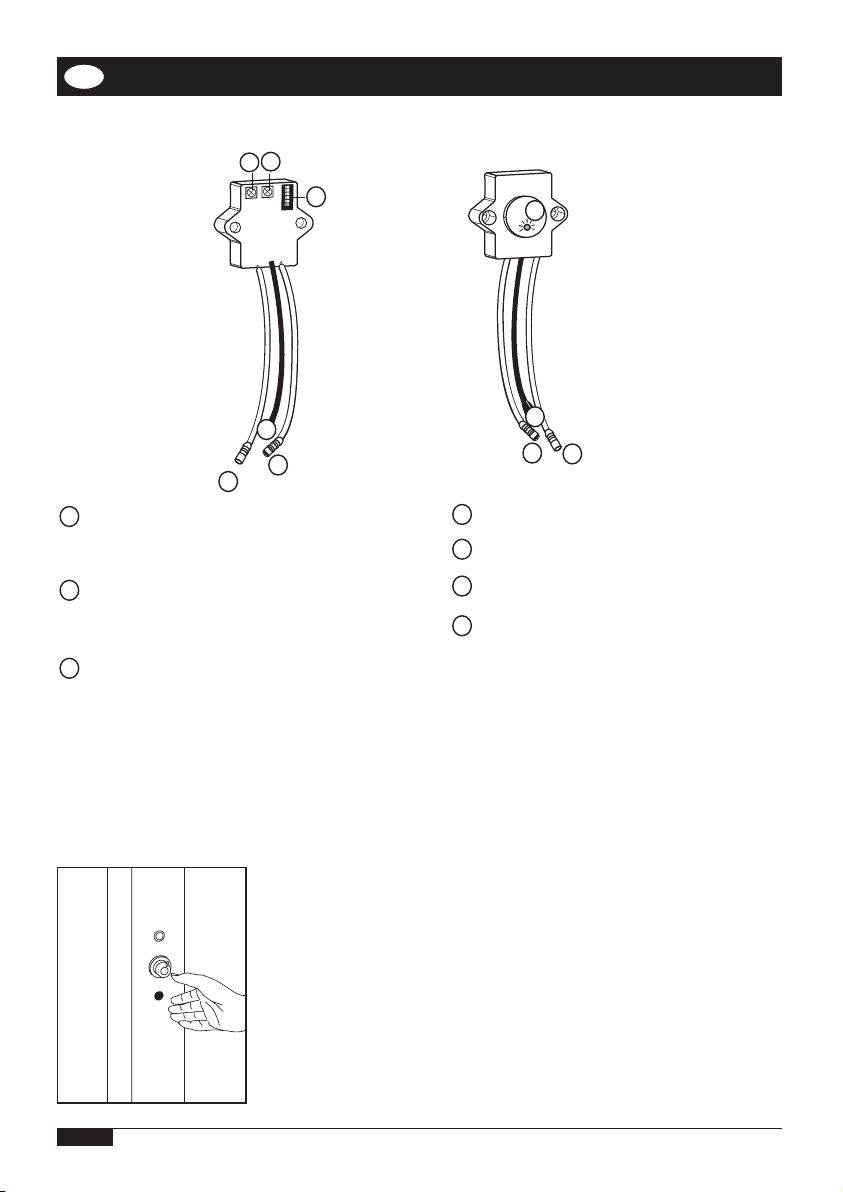

Geräteeinstellung
1 2 3 4 5 6
ON KE
Reichweitenregler
Reichweite Infrarot-Fernbereichsensor
(einstellbar von 20 - 70 cm)
Zeitpotentiometer
Maximallaufzeit von 30 s - 10 min einstellbar
Diagnose LED
- blinkt langsam bei zu geringer
Betriebsspannung (<5,0 V)
- blinkt bei Nahreflex
Anschluss externer Taster
Spannungsversorgung
Magnetventilkabel
Dip-Schalter
4
4
7
7
6
6
5
5
3
2
2
1
1
Vorderseite:
Mittels Nahreflex (Hand ca. 2-3 cm vor Sensorfenster
halten) können verschiedene Funktionen aktiviert werden
wie zB Reinigungsstopp, Dauerlauf,... (siehe S. 9
Dip-Schalter 3, 4, 5, 6).
Bei jedem Nahreflex blinkt die Diagnose LED.
D
1 2 3 4 5 6
ON KE
Rückseite:
6
4
5
3

9
Funktion
D
Mittels Dip-Schalter können verschiedene Funktionen individuell eingestellt werden:
Schalter 1 Stellung “ON” = Duschefunktion
Maximallaufzeit siehe Zeitpotentiometer
Schalter 2 Stellung “ON”: Wasserfluss startet, wenn der Benutzer über den
Nahbereich auslöst (Dip 6 “ON”), oder wenn der Benutzer
über den Taster (Dip 6 “OFF”) auslöst und bleibt auf
recht, solange der Benutzer im Infrarot-Aktivbereich verweilt.
Mindesteinschaltzeit 10 s wenn letzte Aktivierung länger
als 20 min her ist (-> Warmwasser)
Stellung “OFF”: Wasserfluss startet sofort, wenn der Benutzer in den
Aktivbereich tritt und bleibt aufrecht, solange der Benutzer
im Aktivbereich verweilt.
Schalter 3 Programm Comfort & Selbstschluss:
Stellung “ON”: Selbstschlussfunktion aktiviert
Stellung “OFF”: Selbstschlussfunktion deaktiviert
Programm Automatic:
Stellung “ON”: Reinigungsstopp durch 5 Nahreflexe für 3 min aktivierbar
Stellung “OFF”: Reinigungsstopp nicht aktivierbar
Schalter 4 Stellung “ON”: Dauerlauf wird durch 3 Nahrefleximpulse ausgelöst
(wenn Dip 6 „OFF“ Wasserfluss zuerst über Taster
auslösen) und bleibt für die eingestellte Laufzeit aufrecht.
Kann durch 3 Nahreflexe vorzeitig abgebrochen werden.
Stellung “OFF”: Dauerlauf nicht aktivierbar
Schalter 5 Stellung “ON”: Hygienespülung* nach 24 Stunden Nichtbenützung
Stellung “OFF”: keine Hygienespülung
Schalter 6 Stellung “ON”: Aktivierung über Nahreflex (Dip 2 “ON”)
Stellung “OFF”: Aktivierung über Taster (Dip 2 “ON”)
Die Schalter 3, 4, und 5 können bei den Programmen individuell zugeschaltet werden.
* Die Hygienespülung kann aktiviert werden, damit in den Leitungen kein Stagnationswasser
längere Zeit stehen bleibt. Es wird nach 24 h Nichtbenutzung eine automatische Spülung für
10 s ausgelöst.
2

10
Funktion
Sobald der Benutzer wegtritt wird der
Wasserfluss deaktiviert bzw. schaltet er nach
der eingestellten Maximallaufzeit ab.
Der Wasserfluss kann auch mittels Taster
deaktiviert werden.
Programm Comfort (Werkseinstellung)
Der Wasserfluss wird über den Taster freigegeben,
anschließend fließt das Wasser solange der Benutzer
im Aktivbereich verweilt.
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
OFF Aktivierung über Taster (ON = Aktivierung über Nahreflex)
OFF Hygienespülung deaktiviert
OFF Dauerlauf deaktiviert
OFF Selbstschlussfunktion deaktiviert
ON Auswahl der Aktivierung über Schalter 6
ON Duschefunktion
Wasserfluss stoppt, sobald der Benutzer
den Taster betätigt bzw. nach Ablauf
der eingestellten Zeit.
Programm Selbstschluss
Wasserfluss startet sobald der Benutzer
den Taster betätigt.
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
OFF Aktivierung über Taster
OFF Hygienespülung deaktiviert
OFF Dauerlauf deaktiviert
ON Selbstschlussfunktion aktiviert
ON Auswahl der Aktivierung über Schalter 6
ON Duschefunktion
D

OFF -
OFF Hygienespülung deaktiviert
OFF Dauerlauf deaktiviert
OFF Reinigungsstopp deaktiviert
OFF Aktivierung über Aktivbereich
ON Duschefunktion
11
Funktion
D
Wasserfluss schaltet ab sobald sich der
Benutzer wieder entfernt bzw. nach der einge-
stellten Maximallaufzeit oder durch
Betätigen des Tasters.
Zum Wiederauslösen des Wasserflusses
Taster drücken oder den Aktivbereich für mind.
2 s verlassen
Programm Automatic
Wasserfluss startet sobald der Benutzer
in den Aktivbereich tritt.
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
Zubehör: Auslaufhahn Art.Nr. 107 777
Auslaufhahn 1/2“ zum Einschrauben in die Duschsäule inkl. Anschlussschlauch
(mit Anschlussverrohrung - in der Säule bereits vorbereitet).
Auslaufhahn montieren und
Leitung anschließen.
Vorabsperrung öffnen und
Deckel wieder schließen.
Deckel auf Rückseite öffnen.
Vorabsperrung schließen.
Schlauch für Auslaufhahn an
dafür vorgesehenen Verrohrung
anschließen.

12
Device adjustments
GB
Active range potentiometer
infrared active range
(adjustable from 20 - 70 cm)
Time potentiometer
maximum flushing time from 30 s - 10 min
adjustable
Diagnose LED
- flashes slowly if operating voltage is too low
(<5,0 V)
- flashes at close range reflex
Connection of external push-button
Power supply
Magnetic valve
Dip-Switch
7
6
5
3
2
1
Front side:
Via close range reflex (hold hand approx. 2-3 cm in front
of infrared window) it´s possible to activate different
functions like cleaning stop, continuous flow,... (p. 13
Dip-Switch 3, 4, 5, 6). At every close range reflex the
Diagnose LED flashes.
Back side:
1 2 3 4 5 6
ON KE
4
7
6
5
2
1
1 2 3 4 5 6
ON KE
6
4
5
3
4

13
Function
GB
Via Dip-Switch different functions can be adjusted individually:
Dip 1 position “ON” = shower-function
Maximum flushing time see time potentiometer
Dip 1 and 2 position “ON”: Waterflow starts, when the user releases by close active
range (Dip 6 “ON”), or if user releases via push-button
(Dip 6 “OFF”) and remains as long as the user stays
in the infrared active range.
Minimum of switch-on time 10 s if the last activation is
more than 20 min ago (-> hot water)
Dip 2 position “OFF”: The user is recognised as soon as he gets into the infrared
active range. The water flow remains as long as the user
stays in the infrared active range.
Dip 3 Program Comfort & Self-close:
position “ON”: Self-close function activated
position “OFF”: Self-close function deactivated
Program Automatic:
position “ON”: Cleaning stop can be activated by 5 close range
reflex impulses for 3 min
position “OFF”: Cleaning stop can not be activated
Dip 4 position “ON”: Continuous flow can be activated by 3 close range
reflex impulses for adjusted flushing time (if Dip 6 „OFF“
release waterflow via push button first). Stop continuous
flow via 3 anew reflex impulses.
position “OFF”: Continuous flow can not be activated
Dip 5 position “ON”: Hygiene flushing* after 24 hours without use
position “OFF”: No hygiene flushing
Dip 6 position “ON”: Activation by close range reflex (Dip 2 “ON”)
position “OFF”: Activation by push-button (Dip 2 “ON”)
Dips 3, 4, und 5 can be adjusted at the programs individually.
* Hygiene flushing can be activated, so that in the lines no stagnation water remains long time.
After 24 h without use an automatic flushing will be released for 10 s.
2

14
Function
As soon as the user leaves the active range, the
water flow will be deactivated and stops after
the adjusted maximum flushing time
respectively. The water flow can also
stopped by the push-button.
Program Comfort (Standard)
Water flow starts by pressing the push-button,
the water flow remains as long as the user
stays in the active range.
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
OFF activation by push-button (ON = activation by close range reflex)
OFF hygiene flushing deactivated
OFF continuous flow deactivated
OFF self-close function deactivated
ON choice of activation - dip 6
ON shower function
Water flow stops, as soon as the user
operates the push-button or after the
adjusted maximum flushing time.
Program Self-close
Water flow starts, when the user
presses the push-button.
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
OFF activation by push-button
OFF hygiene flushing deactivated
OFF continuous flow deactivated
ON self-close function activated
ON choice of activation - dip 6
ON shower function
GB

15
Water flow stops if the user leaves the active
range or after the adjusted maximum flushing
time or by pressing the button.
To restart the water flow press the button or
leave the active range for min 2 s
Program Automatic
Water flow starts as soon as
user gets into active range.
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
OFF -
OFF hygiene flushing deactivated
OFF continuous flow deactivated
OFF cleaning stop deactivated
OFF activation by active range
ON shower function
Function
GB
Accessory: Drain cock Art.No. 107 777
Drain cock 1/2“ for screwing in the shower column, inclusive connection hose
(the connection piping is prepared in the shower stand).
Mount drain cock and connect
to water pipe.
Open shutt-off valve and close
cover.
Open cover on the backside.
Close shutt-off valve.
Connect tube for drain cock to
prepared piping.

Ersatzteile, spare parts
6 V Lithium Batterie
6 V Lithium battery
Art.Nr.: 230 741
1 2 3 4 5 6
ON KE
WimTec GmbH
Netzteil
BV02071
L N 1 2
230V-/20mA 12V-/2VA
Elektronikmodul
Electronic module
Art.Nr.: 105 285
Magnetventil
Magnetic valve
Art.Nr.: 231 205
Batteriemodul 6 V
Battery module 6 V
Art.Nr.: 230 987
Niederspannungs-Adapter
Low voltage adaptor
Art.Nr.: 231 113
Netzgerät
Power supply
Art.Nr.: 231 120
Magnetventil-Adapter
Magnetic valve-adapter
Art.Nr.: 231 312
Piezotaster / Piezo button
Art.Nr.: 106 923
Thermostat / Thermostat
Art.Nr.: 107 159
Duschkopf
Shower nozzle
Art.Nr.: 104 547
Auflage 09 11 2009; Art.Nr.: 1000558
WIMTEC Elektronische Steuerungs- u. Meßgeräte GmbH, A - 3325 Ferschnitz, Freidegg 50
Tel.: ++43 (0) 7473 5000 • Fax: ++43 (0) 7473 5000 - 500
Internet: http://www.wimtec.com • Email:[email protected]
