Gratulation zum Kauf Ihrer Selbstschluss-Duschearmatur
SanTec PROOF S4.
Damit Sie jahrelang Freude mit dieser hochwertigen Armatur
haben, empfehlen wir Ihnen folgende Punkte bei der Reinigung
und Pflege zu beachten:
milde, seifenhaltige Reinigungsmittel verwenden
keine kratzenden, scheuernden oder säurehaltigen
Reinigungs- oder Desinfektionsmittel verwenden
nur mit weichem Schwamm oder Tuch behandeln
keine Reinigung mit Dampfstrahlgeräten
Diese Anleitung ist gültig für folgende Produkte:
SanTec PROOF S4 Selbstschluss Dusche-Armatur
Edelstahl Art.Nr. 119 718
Chrom Art.Nr. 119 701
Lieferumfang:
Frontplatte Edelstahl oder Messing verchromt mit integrierter
Elektronik, Montagerahmen und Thermostatgriff in chrom
mit Heißwassersperre.
Wichtige Installationshinweise:
UP-Dose für optionales Netzteil außerhalb des Schutzbereichs vor-
sehen. Die Montage und Installation darf nur durch einen konzessi-
onierten Fachbetrieb gemäß DIN 1988, ÖVE/ÖNORM E8001 sowie
VDE 0100 Teil 701 erfolgen. Bei der Planung und Errichtung von
Sanitäranlagen sind die entsprechenden örtlichen, nationalen und
internationalen Normen und Vorschriften zu beachten!
Gemäß ÖNORM B 5019 ist für die thermische Desinfektion an den
Abgabestellen eine Mindesttemperatur von 60 °C über mindestens
10 Minuten erforderlich. Es ist sicherzustellen, dass alle Anlagenteile
(z.B. Rohrwerkstoff) für die bei der thermischen Desinfektion ein-
gesetzten Temperaturen tauglich sind.
Allgemeine Hinweise
Es gelten die „Allgemeinen
Installationsbedingungen“
gemäß www.wimtec.com.
!

Duschearmatur SanTec PROOF S4 3
DE
PROOF S4
Betriebsspannung: über Netzteil 230 V 50 Hz / 12 V=
Art.Nr. 117 899 - Netzteil für eine Steuerung
Art.Nr. 113 792 - Netzteil für bis zu 5 Steuerungen
Leistungsaufnahme: max. 3 W
Magnetventil: Kartusche 6 V
Nah-Ansprechbereich: 1 - 3 cm
Laufzeit: 30 s voreingestellt (10 s - 60 s einstellbar)
Fließdruck: 0,05 - 0,6 MPa (0,5 - 6 bar)
Wassertemperatur: max. 70 °C (max. 80 °C für max. 10 min)
Durchflussmenge: max. 22 l/min bei 0,3 MPa (3 bar)
Wasserzulauf: R 1/2“ IG
Wasserablauf Brause: R 1/2“ IG
Abdeckplatte: B/H/T: 185 x 213 x 11 mm
Rohbauset: B/H/T: 140 x 169 x 95 - 120 mm
Frontplatte: Edelstahl / Messing verchromt
Thermostatgriff: Messing verchromt
Abmessungen:
Alle Maße in mm
Technische Daten
185
213
11
min 95
max 120
Mauerwerk
23
26
Fliese
Putz
WW
R 1/2“ IG
122
45
KW
R 1/2“ IG
Abgang Kopfbrause
R 1/2“ IG
169
140
152
Elektro
Installations-
rohr für 12 V=
Spannungsversorgung: 2 x 0,5 mm2
max. 100 m Gesamt-Kabellänge
Netzteil 1-fach Art.Nr. 117 899
Netzteil 5-fach Art.Nr. 113 792
!
Netzteil 230 V / 12 V nicht in
Rohbauset oder Schutzbereichen
anbringen.

4 Duschearmatur SanTec PROOF S4
DE
PROOF S4
Einstellung der Programme & Funktionen
A
B
A ON/OFF-Taste zum Ein-/Aus-
schalten der Dusche
B Thermostatgriff zur Temperatur-
regelung mit Taste zum Entriegeln
der 38 °C Sicherheitssperre.
C Laufzeit-Einstellung
30 s voreingestellt
(10 s bis 1 min einstellbar).
Bedienelemente:
Rohbauset:
Einstellelemente:
Generell gilt für alle Regler:
Gegen den Uhrzeiger-
sinn zum Reduzieren.
Im Uhrzeigersinn zum
Erhöhen.
!
C
Rohbauset:
1 Magnetventil für Kopfbrause
2 Thermostat mit Adapter
3 Absperrventil
bei Auslieferung geschlossen
4 Schmutzsieb und
Rückfl ussverhinderer
WW KW
1
2
3
34
4
12 V=

Duschearmatur SanTec PROOF S4 5
DE
PROOF S4
Montage
1 2 3
5 6

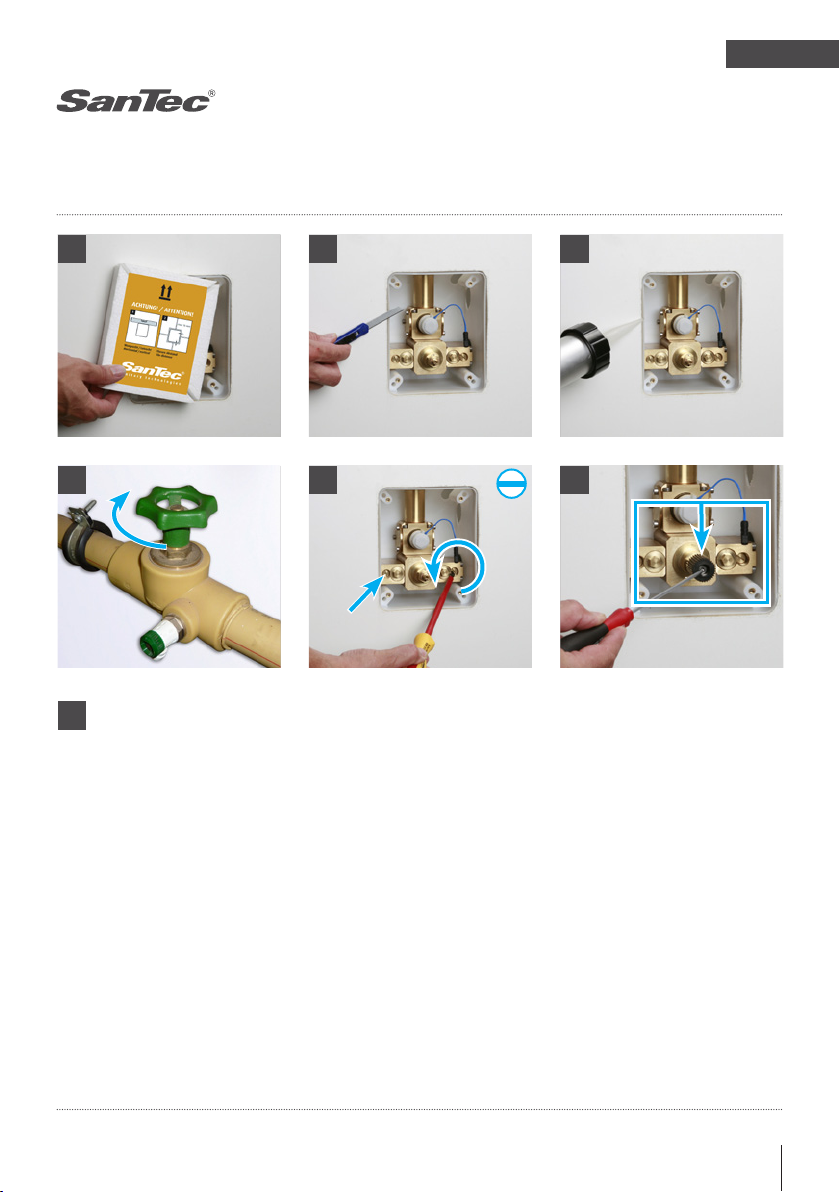

1. Schrauben entfernen und Rohbauschutz abnehmen.
2. Vorstehenden Teil des Rohbaukastens fliesenbündig
abschneiden.
3. Ggf. zwischen Wand und Rohbauset mit Silikon abdichten.
4. Wasserzuleitung absperren.
5. Beide Vorabsperrungen mit einem Schraubendreher öffnen.
6. Adapter für Thermostat mit Inbus 2,5 montieren.
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
!
4

6 Duschearmatur SanTec PROOF S4
DE
PROOF S4
Montage
7 8
7. Anschlusskabel 2 x 0,5 mm2 oder 2 x 1 mm2 in den UP-Kasten einziehen und am Netzteil
(Art.Nr. 117 899, 113 792) anschließen.
Achtung: Netzteil darf nicht im Rohbauset verbaut werden!
8. Adapter-Kabel am Versorgungskabel anschließen.
9. Montagerahmen mit 4 beiliegenden Schrauben befestigen. Dabei auf die Kabelverbindungen
achten und die Kabel nicht quetschen. Montagerahmen exakt ausrichten und Schrauben fest-
ziehen. Beim Festziehen der Schrauben darauf achten, dass sich der Montagerahmen nicht
verformt. Beigelegtes Spezialfett an der Dichtung vorne auftragen.
10. Magnetventil anstecken und dann Elektro-Anschluss am Elektronikmodul herstellen.
11. Spannungsversorgung einschalten (Sicherheitsschließimpuls des Magnetventils erfolgt).
12. Thermostatposition kontrollieren (Thermostatwelle auf linken Anschlag drehen, dann nach
rechts bis Pfeil nach oben zeigt). Beigelegtes Spezialfett an der Dichtung vorne auftragen.
9
10 11 12

Duschearmatur SanTec PROOF S4 7
DE
PROOF S4
Montage
13 14 15
13. Position des Thermostatknopfes kontrollieren - Absperrknopf
zeigt senkrecht nach oben.
14. Frontplatte schräg aufsetzen und mit Druck in die
waagrechte Position nach links drehen.
15. Frontplatte mit Sicherungsschraube rechts unten sichern.
16. Wasserleitung öffnen.
17. Gerät ist nun betriebsbereit. Funktionstest durchführen.
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
!
1716

8 Duschearmatur SanTec PROOF S4
DE
PROOF S4
Funktion
Wasserfluss startet
Sobald der Benutzer auf
den Taster tippt.
Wasserfluss stoppt
Nach Ablauf der
eingestellten Laufzeit.
Laufzeit
um 07:00 Uhr

Duschearmatur SanTec PROOF S4 9
DE
PROOF S4

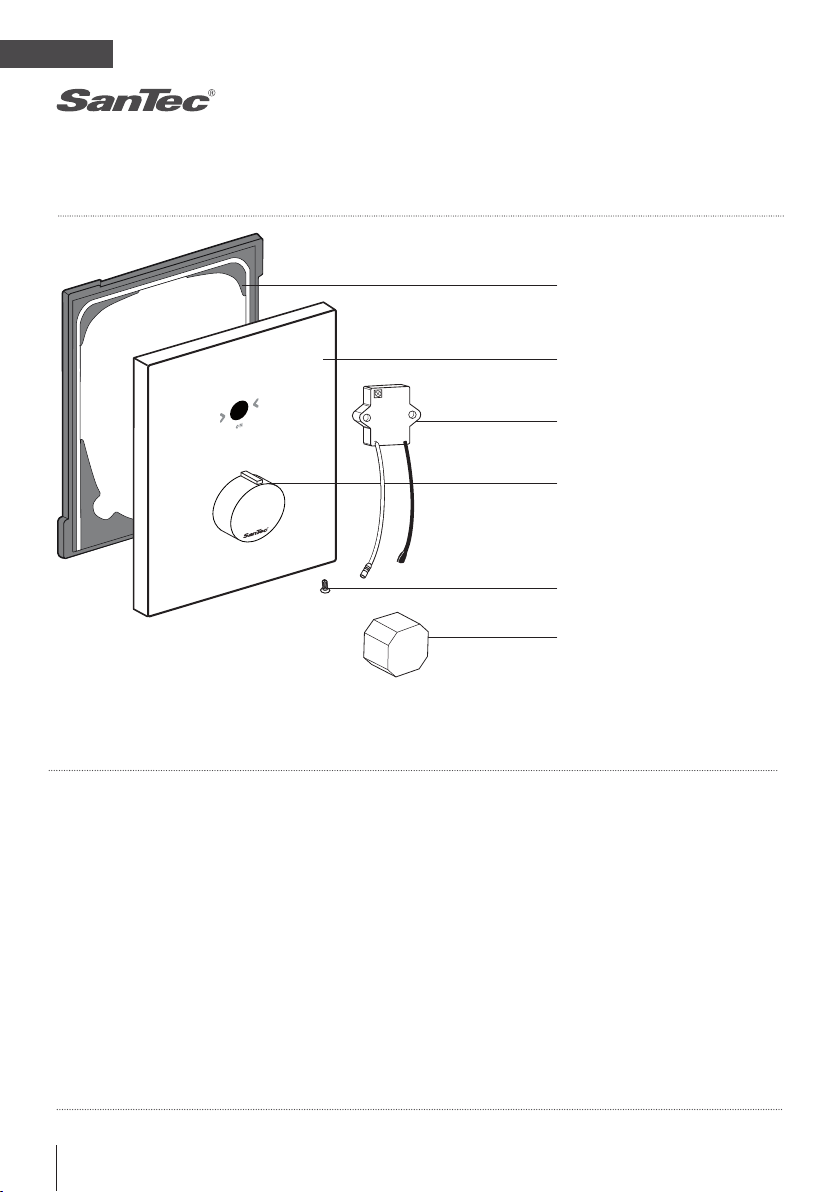

Ersatzteile
Magnetventil (1 Stk.)
Schmutzfilter (1 Stk.)
Rückflussverhinderer (1 Stk.)
Filterabdeckung (1 Stk.)
Absperrung (1 Stk.)
Thermostat komplett
Adapter für Thermostat
231 205
119 770
119 787
119 794
119 763
120 530
120 547
Bezeichnung
Art.Nr.:
Art.Nr.:
231 205
119 770
119 794
119 763
120 530
120 547
119 787

10 Duschearmatur SanTec PROOF S4
DE
PROOF S4
Ersatzteile
Montagerahmen
Frontplatte Edelstahl inkl. Thermostatgriff
Frontplatte Chrom inkl. Thermostatgriff
Elektronik-Modul
Thermostatgriff
Sicherungsschraube
Netzteil (1-fach)
Netzteil (5-fach)
120 646
120 677
120 660
120 653
115 536
113 877
117 899
113 792
Bezeichnung
Art.Nr.:
Art.Nr.:
120 646
120 677
120 660
117 899
113 792
113 877
115 536
120 653

Shower control SanTec PROOF S4 11
EN
PROOF S4
Congratulations on purchasing the SanTec PROOF S4.
In order to ensure that you will be able to enjoy this high-quality
product for many years, please take note of the following cleaning
and maintenance recommendations:
Use mild cleaning agents containing soap
Do not use abrasive, scrubbing, sealing or acidic
cleaning agents or disinfectants
Clean the fitting with a soft sponge or cloth only
Do not use steam cleaners
This manual is valid for the following products:
SanTec PROOF S4 shower fitting
Stainless steel Art.Nr. 119 718
Chrome Art.Nr. 119 701
Delivery scope:
Front plate made out of staineless steel or chomed brass with
integrated electronics, mounting frame and thermostat knob with
hot-water barrier.
Important installation notes:
Mounting and installation may only be performed by a qualified
service provider in accordance with DIN 1988, ÖVE/ÖNORM E8001
and VDE 0100 Part 701. When planning and installing sanitary
facilities, all relevant local, national and inter-national standards
and provisions must be observed! Provide for 230 V / 12 V power
unit outside of the protected zone.
According to the Austrian ÖNORM B 5019, thermal disinfection re-
quires a minimum temperature of 60 °C for at least 10 min at the
relevant system locations. The operator must ensure that all parts
of the installation (e.g., piping) can withstand the temperatures
applied during thermal disinfection.
General notes
The “General installation
terms and conditions”
provided at
www.wimtec.com apply.
!

12 Shower control SanTec PROOF S4
EN
PROOF S4
Operating voltage: via power supply 230 V 50 Hz / 12 V=
Art.No. 117 899 - power supply for one control unit
Art.No. 113 792 - power supply for up to 5 control units
Power consumption: max. 3 W
Magnetic valve: cartridge 6 V
Close-Active range: 1 - 3 cm
Flushing stop: set to 30 s by default (configurable from 10 s - 60 s)
Flow rate: 0,05 - 0,6 MPa (0,5 - 6 bar)
Water temperature: max. 70 °C (max. 80 °C for max. 10 min)
Flow rate: max. 22 l/min at 0,3 MPa (3 bar)
Water inlet: R 1/2“ IG
Water outlet shower: R 1/2“ IT
Cover plate: W/H/D: 185 x 213 x 11 mm
Flush-mount set: W/H/D: 140 x 169 x 95 - 120 mm
Front plate: Stainless steel / Chromed brass
Thermost handle: Chromed brass
All dimensions in mm:
Specifications
185
213
11
min 95
max 120
masonry
23
26
tile
plaster
WW
R 1/2“ IG
122
45
CW
R 1/2“ IG
Outlet rain shower
R 1/2“ IG
169
140
152
Electric
installation
tube for 12 V=
Power supply: 2 x 0,5 mm2 max. 100 m
total cable length
Power supply. 1-connect. Art.Nr. 117 899
Power supply. 5-connect. Art.Nr. 113 792
!
Power supply 230 V / 12 V not
mountable in basic kit or in any
protective areas.

Shower control SanTec PROOF S4 13
EN
PROOF S4
Confi guring the programs & functions
A
B
A ON/OFF button to turn the shower on/off
B Thermostat knob to adjust the
temperature, including a button for
bypassing the 38 °C safety lock.
C Flow time adjustment
preset to 30 s
(confi gurable from 10 s to 1 min).
Operating controls:
Flush-mount set:
Confi guration controls:
The general rule applies to all controls:
Move counterclockwise to de-
crease the setting.
Move clockwise to increase the
setting.
!
C
Flush-mount set:
1 Magnetic valve for shower unit
2 Thermostat with adapter
3 Device ships with closed cut-off valve
4 Dirt fi lter and return fl ow valve
WW CW
1
2
3
34
4
12 V=

14 Shower control SanTec PROOF S4
EN
PROOF S4
Assembly
1. Remove the screws and take off the protective cover.
2. Cut off protruding parts from the flush-mount box so it
aligns with the tiles.
3. Where necessary, seal off space between wall and flush-
mount set with silicone.
4. Close the main water valve.
5. Open both integrated stop valves using a screwdriver.
6. Mount adapter for thermostat using the 2.5 Allen key.
ATTENTION!
Perform the following steps
in the order indicated!
!
1 2 3
5 64

Shower control SanTec PROOF S4 15
EN
PROOF S4
Assembly
7 8
7. Feed the 0,5 mm2 or 2 x 1 mm2 connection cable into the flush-mount set and connect it to
the power supply (art. no. 117 899, 113 792).
Attention: The power supply must not be installed in the flush-mount set!
8. Connect the adapter cable to the power cable.
9. Correctly align the mounting frame and securely fasten the screws. When tightening the
screws, ensure that the mounting frame does not get warped. Apply the included special
grease to the front of the valve.
10. Plug in the magnetic valve and connect the power cables to the electronics module.
11. Switch on the power supply (causing the safety locking mechanism of the magnetic valve to
activate).
12. Check the thermostat position (turn the thermostat shaft to the leftmost position, and then
turn it to the right until the arrow points upwards). Apply the included special grease to the
front of the valve.
9
10 11 12

16 Shower control SanTec PROOF S4
EN
PROOF S4
Assembly
13 14 15
13. Check the position of the thermostat knob – the locking
knob should be pointing directly upwards.
14. Insert the front plate at an angle and apply some pressure
while turning it to the left to align it horizontally.
15. Arrest front plate by fastening the locking screw at the
lower right.
16. Open the main water valve.
17. The device is now ready for operation. Perform a system
test.
ATTENTION!
Perform the following steps
in the order indicated!
!
1716

Shower control SanTec PROOF S4 17
EN
PROOF S4
Function
Water starts flowing
As soon as you tap the
button.
Water stops flowing
After the configured flow
time has elapsed.
Flow time
um 07:00 Uhr

18 Shower control SanTec PROOF S4
EN
PROOF S4
Replacement parts
Magnetic valve (1 pc.)
Dirt filter (1 pc.)
Return flow valve (1 pc.)
Filter cover (1 pc.)
Blocking pin (1 pc.)
Complete thermostat
Adapter for thermostat
231 205
119 770
119 787
119 794
119 763
120 530
120 547
Designation
Art. no.:
Art. no.:
231 205
119 770
119 794
119 763
120 530
120 547
119 787

Shower control SanTec PROOF S4 19
EN
PROOF S4
Replacement parts
Mounting frame
Stainless steel front plate incl. thermostat knob
Chrome front plate incl. thermostat knob
Electronics module
Thermostat knob
Locking screw
Power supply (1-connect.)
Power supply (5-connect.)
120 646
120 677
120 660
120 653
115 536
113 877
117 899
113 792
Designation
Art. no.:
Art. no.:
120 646
120 677
120 660
117 899
113 792
113 877
115 536
120 653

WIMTEC Elektronische Steuerungs- u. Meßgeräte GmbH
p: A - 3325 Ferschnitz, Freidegg 50, AUSTRIA
t: [phone] f: [phone] - 500
m: [email protected] i: www.wimtec.com
www.wimtec.com
Auflage: 09 07 2013 Art.Nr. 1001977
