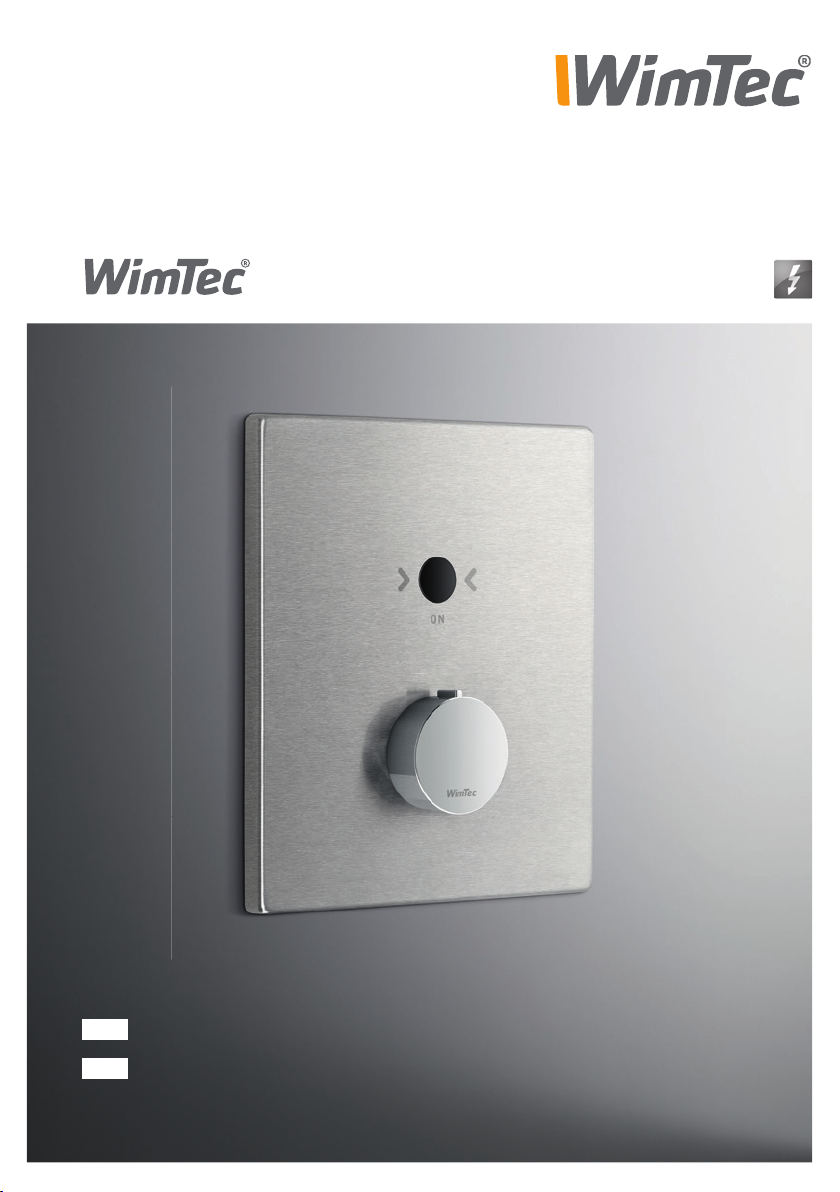

WimTec PROOF S6 User manual

PROOF S6
Montage- und Bedienungsanleitung
DE
Assembly and operating instructions
EN

2 Duschearmatur WimTec PROOF S6
DE
PROOF S6
Gratulation zum Kauf Ihrer Duschearmatur.
Damit Sie jahrelang Freude mit dieser hochwertigen Armatur
haben, empfehlen wir Ihnen, folgende Punkte bei der Reinigung
und Pflege zu beachten:
milde, seifenhaltige Reinigungsmittel verwenden
keine kratzenden, scheuernden oder säurehaltigen
Reinigungs- oder Desinfektionsmittel verwenden
nur mit weichem Schwamm oder Tuch behandeln
keine Reinigung mit Dampfstrahlgeräten
Diese Anleitung ist gültig für folgende Produkte:
WimTec PROOF S6 Duschearmatur:
Edelstahl Art.Nr. 118 940
Chrom Art.Nr. 118 957

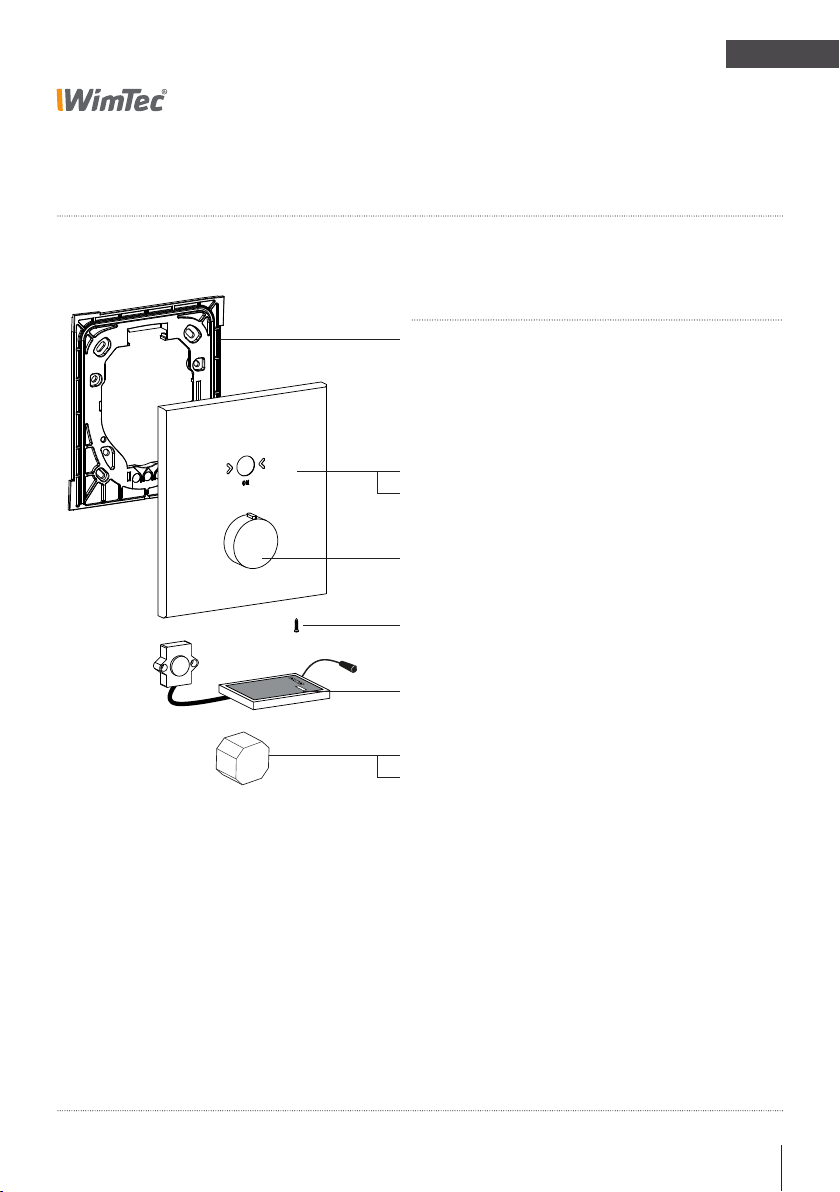

Lieferumfang:
Frontplatte mit integrierter Elektronik, Montagerahmen,
Thermostatgriff mit Heißwassersperre und sämtliches
Befestigungsmaterial.
Wichtige Installationshinweise:
UP-Dose für optionales Netzteil außerhalb des Schutzbereichs vor-
sehen. Die Montage und Installation darf nur durch einen konzessi-
onierten Fachbetrieb gemäß DIN 1988, ÖVE/ÖNORM E8001 sowie
VDE 0100 Teil 701 erfolgen. Bei der Planung und Errichtung von
Sanitäranlagen sind die entsprechenden örtlichen, nationalen und
internationalen Normen und Vorschriften zu beachten!
Allgemeine Hinweise
Es gelten die „Allgemeinen
Installationsbedingungen“
gemäß www.wimtec.com.
!

Duschearmatur WimTec PROOF S6 3
DE
PROOF S6
Technische Daten
Betriebsspannung: über WimTec Netzteil 230 V 50 Hz / 12 V=
Art.Nr. 117 899 - für eine Steuerung
Art.Nr. 113 792 - für bis zu 5 Steuerungen
Leistungsaufnahme: max. 3,5 W
Magnetventil: Kartusche 6 V
Ansprechbereich: von 15 cm bis 50 cm (50 cm Werkseinstellung)
Nah-Ansprechbereich: 1 cm bis 5 cm
Stagnationsfreispülung: aktivierbar, nach 3 h bis 48 h Nichtbenutzung für 10 s
Spülstoppzeit: von 10 s bis 10 min (im Manuell-Programm von 10 s bis 60 s)
Reinigungsstopp: für 10 min
Fließdruck: 0,05 bis 0,6 MPa (0,5 bis 6 bar)
Statischer Druck: max. 0,8 MPa (8 bar)
Wassertemperatur: max. 70 °C (max. 80 °C für max. 10 min)
Durchflussmenge: max. 22 l/min bei 0,3 MPa (3 bar)
Wasserzulauf: R 1/2“ IG
Wasserablauf: R 1/2“ IG
Frontplatte: Edelstahl / Messing verchromt
Thermostatgriff: Messing verchromt

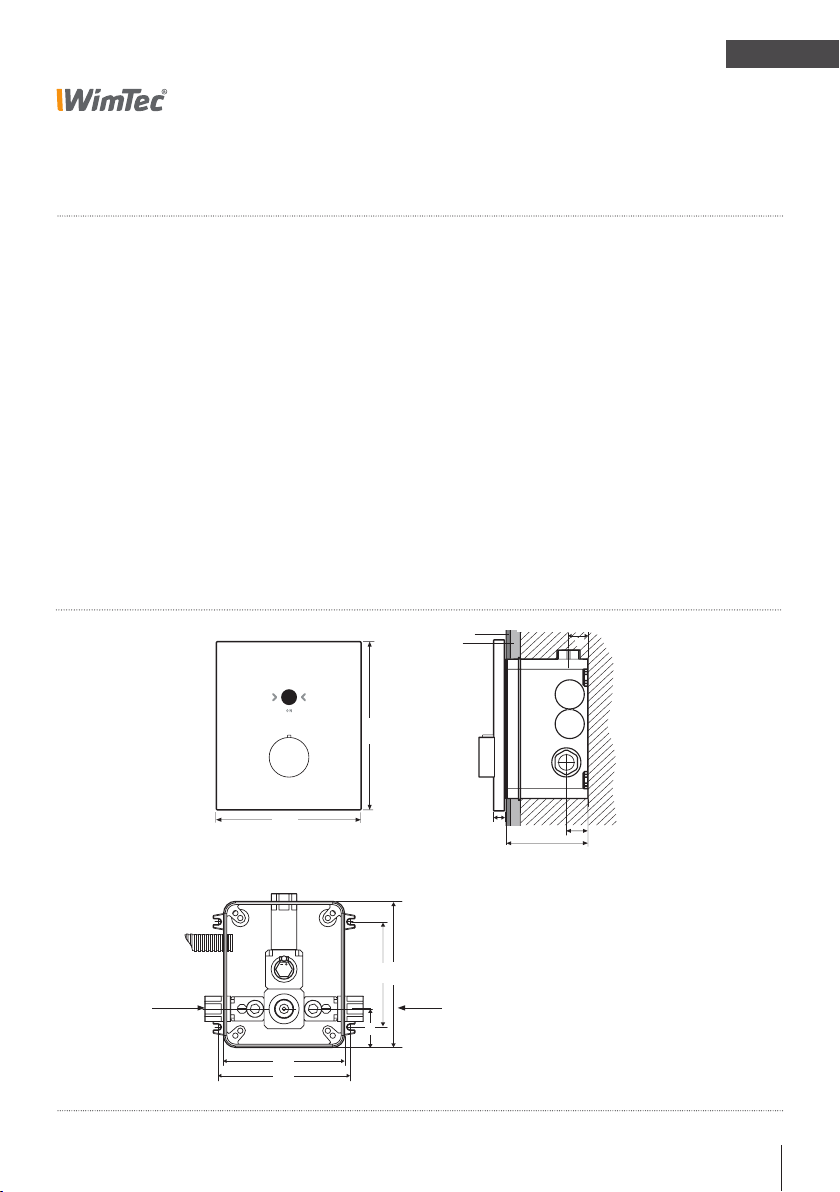

Abmessungen:
Alle Maße in mm
Fliese
Putz
Mauerwerk
min 95
max 120
23
26
WW
R 1/2“ IG
122
45
KW
R 1/2“ IG
Abgang Kopfbrause
R 1/2“ IG
169
140
152
Elektro
Installations-
rohr für 12 V=
11
185
213

4 Duschearmatur WimTec PROOF S6
DE
PROOF S6

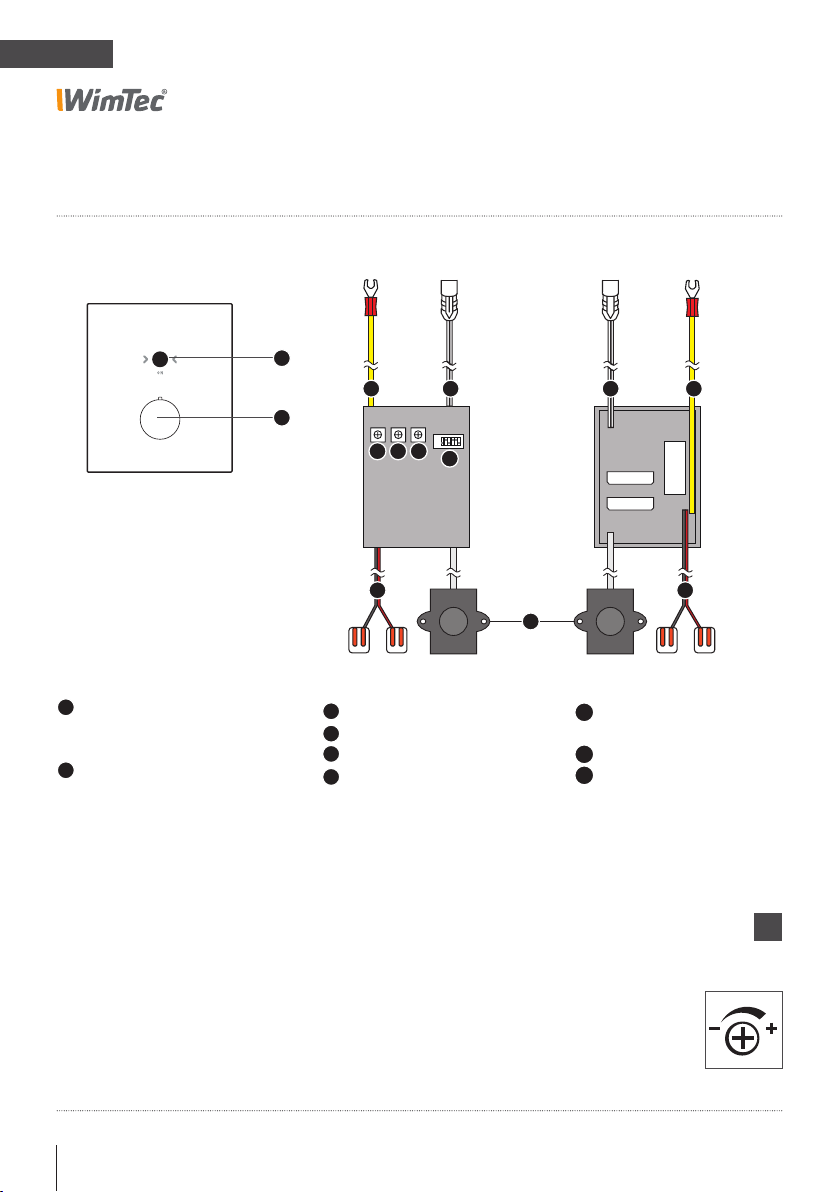

Bedienelemente & Funktionen
Bedienelemente:
Generell gilt für alle Regler:
Gegen den Uhrzeiger-
sinn zum Reduzieren.
Im Uhrzeigersinn zum
Erhöhen.
!
Einstellelemente am E-Modul:
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
A Infrarot-Sensor zum Ein-/
Ausschalten der Kopfbrause
und zur Benutzererkennung
(Ansprechbereich)
B Thermostatgriff zur Temperatur-
regelung mit Taste zum Ent-
riegeln der 38 °C Sicherheits-
sperre.
C Reichweiten-Regler
D Zeit-Regler
E Intervall-Regler
F Dip-Schalter zum Einstellen
der Funktionen
G Anschluss für Potential-
ausgleich
H Anschluss MV Kopfbrause
I Anschlussklemme für 12 V
Spannungsversorgung
G H H G
A
B
I I
C D E F
A

Duschearmatur WimTec PROOF S6 5
DE
PROOF S6
Einstellung der Programme & Funktionen
Programm-Aktivierung - Dip-Schalter 1 und 2:
Programm Dip 1 Dip 2 Beschreibung
Halb-Automatik 1) OFF ON Seite 10
Voll-Automatik ON ON Seite 11
Manuell OFF OFF Seite 12
Einstellregler:
C.
Reichweiten-Regler
für die Benutzererkennung
Ansprechbereich 50 cm
voreingestellt
(15 cm - 50 cm einstellbar).
Begrenzt die Reichweite
des Infrarot-Sensors von
15 cm - 50 cm. Automatische
Reichweiten-Adjustierung bis
zur eingestellten Maximal-
Reichweite.
D.
Zeit-Regler
für den Sicherheitsspülstopp
10 min voreingestellt
(10 s bis 10 min einstellbar).
Selbstschluss-Programm:
10 s bis 60 s einstellbar.
Nach Ablauf der eingestellten
Maximallaufzeit schaltet die
Duschearmatur automatisch
ab. Um bei einer unbeab-
sichtigten Daueraktivierung
Wasser zu sparen.
E.
Intervall-Regler
für die Stagnationsfreispülung
(3 h - 48 h einstellbar).
Wird die Duschearmatur für
die voreingestellte Zeit nicht
benutzt, löst die Armatur
selbstständig eine Spülung für
10 s aus, um die Rohrleitun-
gen von Stagnationswasser
freizuspülen.
Dip-Schalter:
1) Programm oder Funktionen bereits werksseitig voreingestellt.
Funktions-Aktivierung - Dip-Schalter 3 - 6:
Dip-Schalter Funktion Werkseinstellung Beschreibung
3Nachlaufzeit (ON = 5 s, OFF = 2 s) OFF
4Warmlauffunktion ON Seite 13
5nicht belegt - -
6Stagnationsfreispülung OFF Seite 14

6 Duschearmatur WimTec PROOF S6
DE
PROOF S6

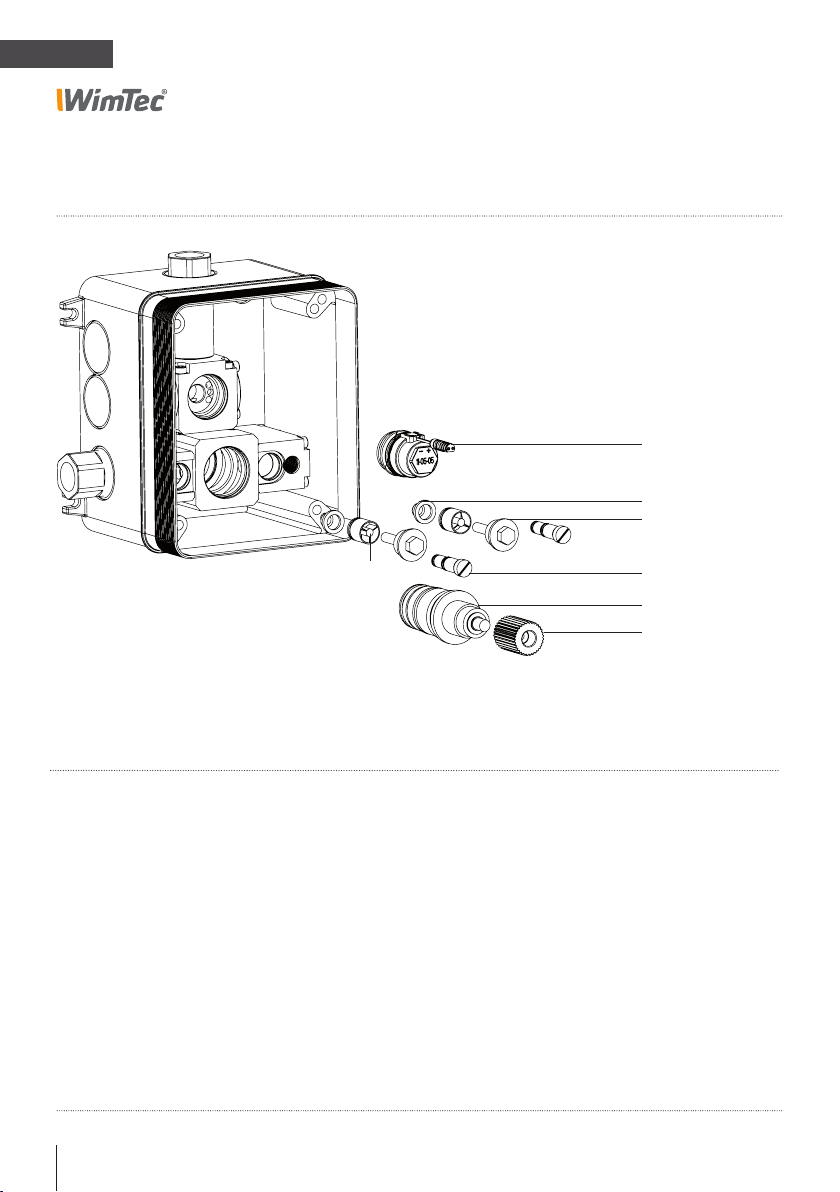

Rohbauset
1 Abgang Kopfbrause
2 Magnetventil für Kopfbrause
3 Thermostat mit Adapter
4 Absperrventil
bei Auslieferung geschlossen
5 Schmutzsieb und
Rückfl ussverhinderer
6 Fixierschraube zum Anschluss
des Kabels für den Potential-
ausgleichs
WW
KW
1
2
6
3
4554
12 V=
Netzteil nicht in Rohbauset oder
Schutzbereichen anbringen.
!

Duschearmatur WimTec PROOF S6 7
DE
PROOF S6

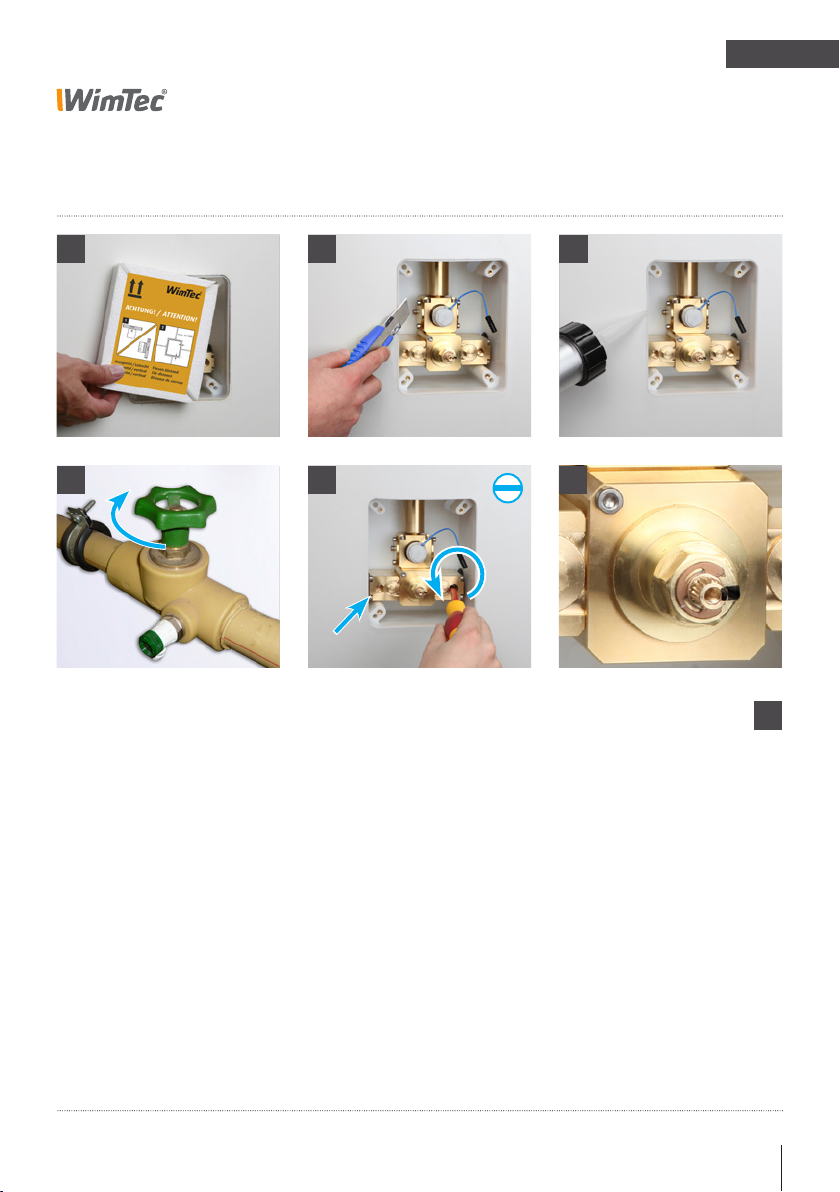

Montage
123
5
1. Rohbauschutz abnehmen.
2. Vorstehenden Teil des Rohbaukastens fliesenbündig
abschneiden.
3. Ggf. zwischen Wand und Rohbauset mit Silikon abdichten.
4. Wasserzuleitung absperren.
5. Beide Vorabsperrungen mit einem Schraubendreher öffnen.
6. Markierungen an Mischerwelle und Thermatostatkartusche
kontrollieren und ggf. richtig ausrichten.
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
!
4 6

8 Duschearmatur WimTec PROOF S6
DE
PROOF S6
Montage
8
7. Adapter für Thermostat mit Inbus 2,5 montieren (Pfeil nach oben ausrichten).
8. Anschlusskabel in den UP-Kasten einziehen und am Netzteil
(Art.Nr. 117 899 bzw. 113 792) anschließen.
Achtung: Netzteil darf nicht im Rohbauset verbaut werden!
9. Montagerahmen mit 4 beiliegenden Schrauben befestigen (M5 x 40 mm).
Dabei auf die Kabelverbindungen achten und die Kabel nicht quetschen.
10. Montagerahmen exakt ausrichten und Schrauben festziehen. Beim Festziehen
der Schrauben darauf achten, dass sich der Montagerahmen nicht verformt.
Beigelegtes Spezialfett an der Dichtung vorne auftragen.
11. Magnetventil an der Elektronik anstecken und Kabel für den Potentialausgleich
der Elektronik an der dafür vorgesehenen Schraube befestigen.
12. Elektro-Anschluss am Elektronikmodul herstellen (+/- Polung beachten!).
12 V Stromversorgung anstecken und Spannungsversorgung einschalten
(Sicherheitsschließimpuls der Magnetventile erfolgt).
1210
97
11

Duschearmatur WimTec PROOF S6 9
DE
PROOF S6
1413
Montage
13. Gewünschte Funktions-Einstellungen am Elektronikmodul
vornehmen (siehe Seite 5) und Elektronik in das Rohbau-
set geben.
14. Position des Thermostatknopfes kontrollieren -
Absperrknopf zeigt senkrecht nach oben.
15. Frontplatte schräg aufsetzen und mit Druck in die waag-
rechte Position nach links drehen.
16. Frontplatte mit Sicherungsschraube rechts unten sichern.
17. Wasserleitung öffnen.
18. Funktionstest durchführen.
ACHTUNG!
Folgende Schritte unbe-
dingt in beschriebener
Reihenfolge ausführen!
!
15
1716 18

10 Duschearmatur WimTec PROOF S6
DE
PROOF S6

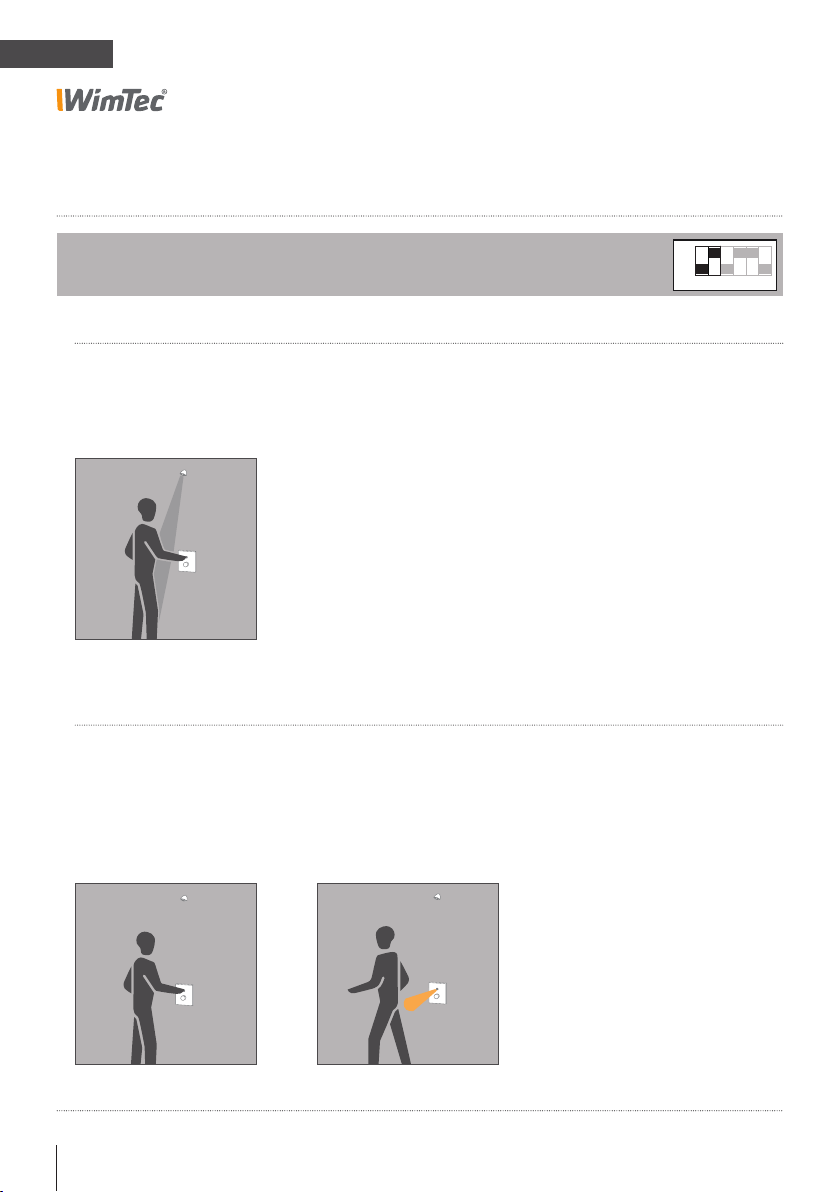

Programm-Beschreibung
EINSCHALTEN:
Infrarot-Sensor
Wasserfluss startet,
sobald der Benutzer den
Infrarot-Sensor antippt.
Programm Halb-Automatik (voreingestellt):
DIP Schalter 1=OFF, 2=ON
1 2 3 4 5 6
ON
OFF
Halbautomatik:
Vollautomatik:
Manuell:
Warmlauf:
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
Reinigungsstopp:
ON
OFF
1 2 3 4 5 6
Hygienespülung:
ON
OFF
1 2 3 4 5 6
AUSSCHALTEN:
Infrarot-Sensor
Durch erneutes Antippen
des Infrot-Sensors schaltet
die Dusche ab.
Automatik
Dusche stoppt nach Ablauf
der Nachlaufzeit wenn der
Benutzer den Ansprechbereich
verlässt oder nach Ablauf der
Sicherheitsspülstopp-Zeit.

Duschearmatur WimTec PROOF S6 11
DE
PROOF S6
Programm Voll-Automatik:
DIP Schalter 1=ON, 2=ON
Programm-Beschreibung
EINSCHALTEN:
Benutzererkennung
Der Benutzer tritt vor die
Dusche und wird von der
Armatur erkannt.
Automatisch
Die Dusche schaltet sich
automatisch 2 s nach der
Benutzererkennung ein.
AUSSCHALTEN:
Infrarot-Sensor
Antippen des Infrarot-Sensors
schaltet die Dusche ab.
Automatisch
1 2 3 4 5 6
ON
OFF
Halbautomatik:
Vollautomatik:
Manuell:
Warmlauf:
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
Reinigungsstopp:
ON
OFF
1 2 3 4 5 6
Hygienespülung:
ON
OFF
1 2 3 4 5 6
15-50 cm
Dusche stoppt nach Ablauf
der Nachlaufzeit wenn der
Benutzer den Ansprechbereich
verlässt oder nach Ablauf der
Sicherheitsspülstopp-Zeit.

12 Duschearmatur WimTec PROOF S6
DE
PROOF S6

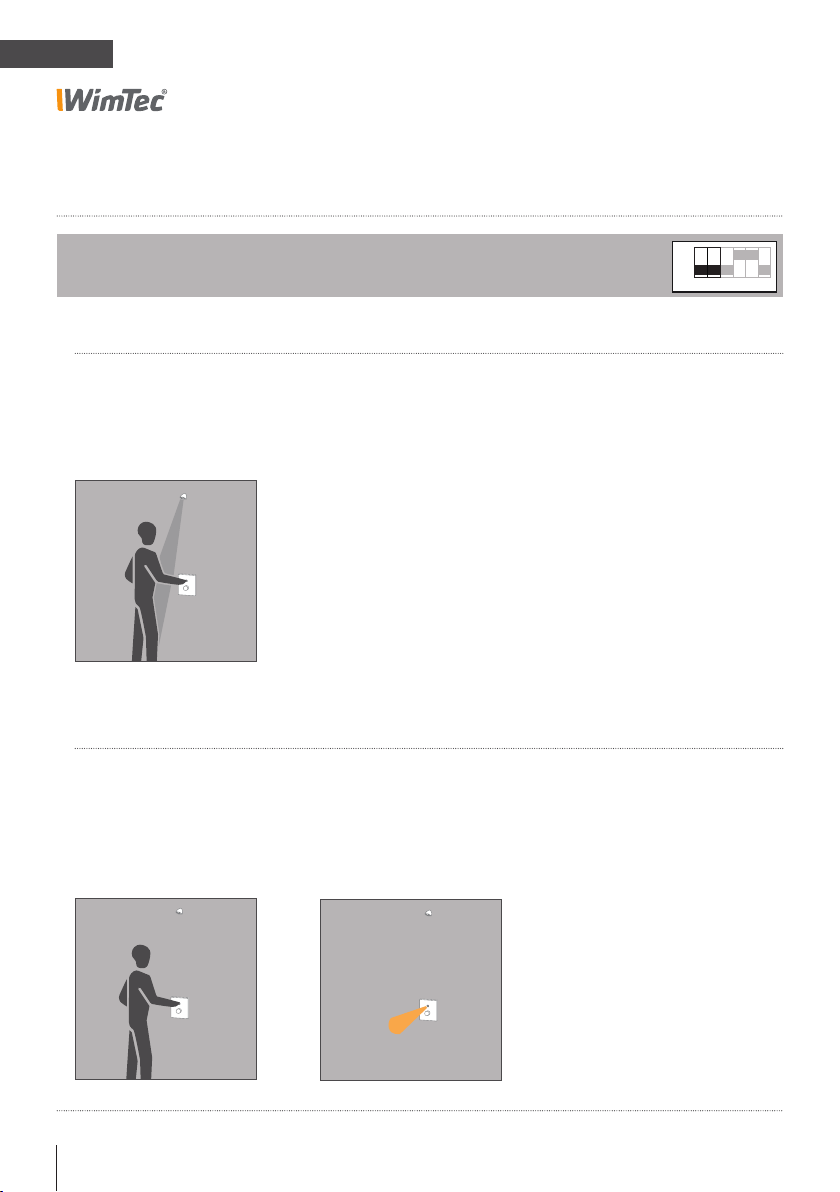

Programm Manuell:
DIP Schalter 1=OFF, 2=OFF
Programm-Beschreibung
EINSCHALTEN:
Infrarot-Sensor
Durch Antippen des
Infrarot-Sensors schaltet
die Dusche ein.
AUSSCHALTEN:
Infrarot-Sensor
Durch erneutes Antippen
des Infrot-Sensors schaltet
die Dusche ab.
Sicherheitsspülstopp
Nach Ablauf der eingestellten
Spülstopp-Zeit (siehe S. 5)
schaltet die Dusche auto-
matisch ab.
1 2 3 4 5 6
ON
OFF
Halbautomatik:
Vollautomatik:
Manuell:
Warmlauf:
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
Reinigungsstopp:
ON
OFF
1 2 3 4 5 6
Hygienespülung:
ON
OFF
1 2 3 4 5 6

Duschearmatur WimTec PROOF S6 13
DE
PROOF S6
Funktions-Beschreibung

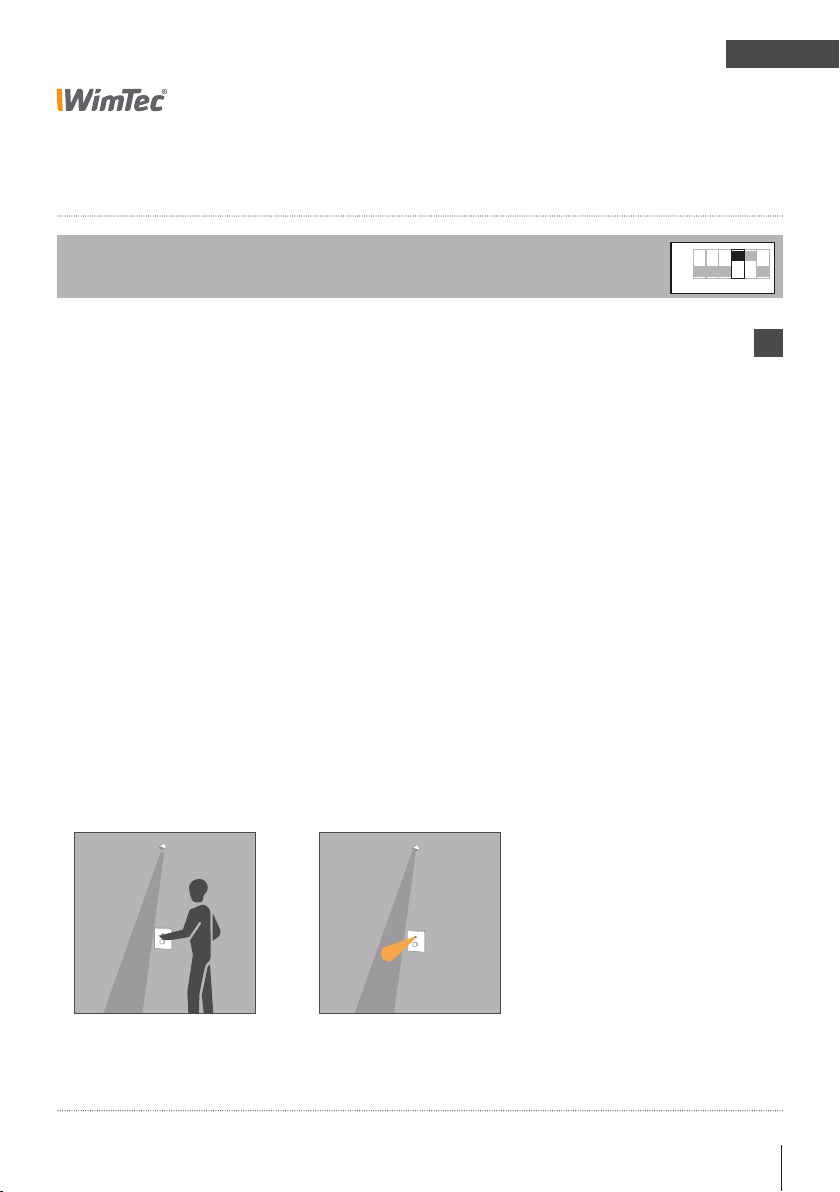

Warmlauf:
DIP Schalter 4
Dient zum Freispülen der Warmwasserleitung, ohne dass der
Benutzer vor der Dusche im Ansprechbereich verweilen muss.
Dip Schalter 4 ON = Warmlauf-Funktion aktiviert (voreingestellt).
Dip Schalter 4 OFF = Warmlauf-Funktion deaktiviert.
Einschalten
Durch Antippen des Infrarot-
Sensors wird die Warmlauf-
funktion aktiviert.
Betrieb
Das Wasser läuft für 30 s
zuzüglich der eingestellten
Nachlaufzeit ohne dass sich
der Benutzer im Ansprech-
bereich befinden muss und
schaltet danach automatisch
ab. Tritt während dieser 30 s
der Benutzer für mindestens
5 s in den Ansprechbereich
geht die Dusche in den Nor-
malbetrieb über.
1 2 3 4 5 6
ON
OFF
Halbautomatik:
Vollautomatik:
Manuell:
Warmlauf:
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
Reinigungsstopp:
ON
OFF
1 2 3 4 5 6
Hygienespülung:
ON
OFF
1 2 3 4 5 6
Es wird empfohlen, die
Warmlauffunktion nicht
mit dem Programm
„Voll-Automatik“ zu
kombinieren!
!

14 Duschearmatur WimTec PROOF S6
DE
PROOF S6

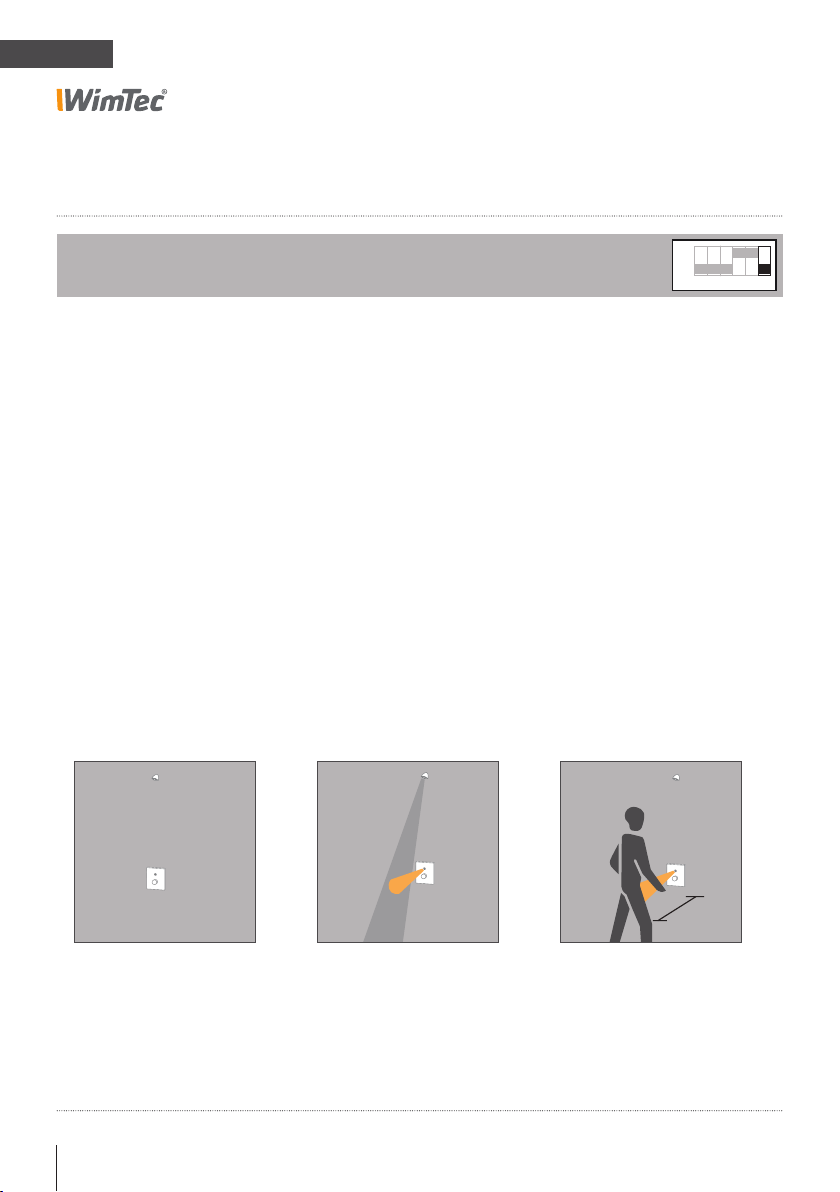

Stagnationsfreispülung:
DIP Schalter 6
Dient zum Freispülen der Wasserzuleitungen, um Stagnationswasser
bei längerer Nichtbenutzung zu vermeiden.
Dip Schalter 6 ON = Stagnationsfreispülungs-Funktion aktiviert.
Dip Schalter 6 OFF = Stagnationsfreispülungs-Funktion deaktiviert (voreingestellt).
Zeitintervall
Einstellbar am Intervall-Regler
von 3 - 48 h (siehe Seite 5).
Automatische
Stagnationsfreispülung
Wird die Armatur für die ein-
gestellte Zeit nicht benützt,
löst die Armatur eine automa-
tische Stagnationsfreispülung
für 10 s aus.
Sicherheit
Befindet sich ein Benutzer
im Ansprechbereich oder ist
der Reinigungsstopp aktiviert,
löst die Stagnationsfreispülung
erst 2 min nach deren De-
aktivierung aus.
3 - 48 h10 s
1 2 3 4 5 6
ON
OFF
Halbautomatik:
Vollautomatik:
Manuell:
Warmlauf:
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
Reinigungsstopp:
ON
OFF
1 2 3 4 5 6
Hygienespülung:
ON
OFF
1 2 3 4 5 6
15-50 cm

Duschearmatur WimTec PROOF S6 15
DE
PROOF S6
Reinigungsstopp:
Funktions-Beschreibung
Dient zum Deaktivieren der Armatur beim Reinigen.
Einschalten
Der Benutzer tritt seitlich
an die Dusche und durch
heranführen der Hand an
den Infrarot-Sensor (1 - 5 cm
Abstand) wird der Wasserluss
ausgelöst.
Reinigungsstopp aktivieren
Nach einer Verweilzeit von
5 s im Abstand von 1 - 5 cm
vor dem Infrarot-Sensor wird
der Wasserfluss gestoppt und
der Reinigungsstopp ist für
10 min aktiviert.
Während dieser Zeit blinkt die
rote LED im Infrarot-Sensor.
Reinigungsstopp deaktivieren
Automatisch wenn 10 Minuten
kein Benutzer erkannt wurde.
Zum manuellen Deaktivieren
gleich vorgehen wie beim
Aktivieren. Nach Verlassen des
Ansprechbereiches geht die
Armatur nach einer Sicher-
heitszeit von 3 s wieder in den
Normalbetrieb über.
1-5 cm
10 min

16 Duschearmatur WimTec PROOF S6
DE
PROOF S6
Ersatzteile: WimTec Rohbauset S6
Magnetventil (1 Stk.)
Schmutzfilter (1 Stk.)
Rückflussverhinderer (1 Stk.)
Filterabdeckung (1 Stk.)
Absperrung (1 Stk.)
Thermostat komplett
Adapter für Thermostat
231 205
119 770
119 787
119 794
119 763
120 530
120 547
Bezeichnung
Art.Nr.:
Art.Nr.:
231 205
119 770
119 794
119 763
120 530
120 547
119 787

Duschearmatur WimTec PROOF S6 17
DE
Ersatzteile: WimTec PROOF S6
Bezeichnung
Art.Nr.:
Montagerahmen
Frontplatte mit Mischergriff, Edelstahl
Frontplatte mit Mischergriff, Chrom
Thermostatgriff
Sicherungsschraube
Elektronikmodul
Netzteil 1-fach
Netzteil 5-fach
120 646
120 677
120 660
115 536
113 877
120 363
117 899
113 792

18 Shower control WimTec PROOF S6
EN
PROOF S6
Congratulations on purchasing the WimTec PROOF S4.
In order to ensure that you will be able to enjoy this high-quality
product for many years, please take note of the following cleaning
and maintenance recommendations:
Use mild cleaning agents containing soap
Do not use abrasive, scrubbing, sealing or acidic
cleaning agents or disinfectants
Clean the fitting with a soft sponge or cloth only
Do not use steam cleaners
This manual is valid for the following products:
WimTec PROOF S6:
Stainless steel Art.No. 118 940
Chrome Art.No. 118 957
Delivery scope:
Front plate with integrated electronics, mounting frame, thermostat
handle with hot water barrier and necessary fixing materials.
Important installation notes:
Mounting and installation may only be performed by a qualified
service provider in accordance with DIN 1988, ÖVE/ÖNORM E8001
and VDE 0100 Part 701. When planning and installing sanitary
facilities, all relevant local, national and inter-national standards and
provisions must be observed! Provide for 230 V / 12 V power unit
outside of the protected zone.
According to the Austrian ÖNORM B 5019, thermal disinfection
requires a minimum temperature of 60 °C for at least 10 min at the
relevant system locations. The operator must ensure that all parts of
the installation (e.g., piping) can withstand the temperatures applied
during thermal disinfection.
General notes
The “General installation
terms and conditions”
provided at
www.wimtec.com apply.
!

Shower control WimTec PROOF S6 19
EN
PROOF S6
Specifications
185
213
Operating voltage: via power supply 230 V 50 Hz / 12 V=
Art.No. 117 899 - power supply for one control unit
Art.No. 113 792 - power supply for up to 5 control units
Power consumption: max. 3.5 W
Magnetic valve: cartridge 6 V
Active range: from 15 cm - 50 cm (50 cm factory setting)
Close-Active range: 1 - 5 cm
Stagnation rinse: activatable, after 3 h - 48 h of none-use for 10 s
Flushing stop: from 10 s - 10 min (in manual program from 10 s - 60 s)
Cleaning stopp: for 10 min
Flow rate: 0,05 - 0,6 MPa (0,5 - 6 bar)
Static pressure: max. 0,8 MPa (8 bar)
Water temperature: max. 70 °C (max. 80 °C for max. 10 min)
Flow rate: max. 22 l/min at 0,3 MPa (3 bar)
Water inlet: R 1/2“ IT
Water outlet: R 1/2“ IT
Front plate: Stainless steel / chromed brass
Thermost handle: Chromed brass
All dimensions in mm:tile
plaster
masonry
min 95
max 120
23
26
WW
R 1/2“ IG
122
45
CW
R 1/2“ IG
R 1/2” IG outlet to
showerhead
169
140
152
11
Electr. install-
ation pipe
for 12 V=

20 Shower control WimTec PROOF S6
EN
PROOF S6
Configuring the programs & functions
Front plate:
The general rule applies to all controls:
Move anticlockwise to
decrease the setting.
Move clockwise to
increase the setting.
!
Electronics module controls:
A Infrared sensor to turn off the
showerhead and for user
recognition
B Thermostat knob to adjust the
temperature, including a button
for releasing the 38 °C safety
lock.
C Range control
D Time control
E Interval control
F DIP switches for configuring
the functions
G Connection, potential
equalisation
H Connection, MV shower head
I Connection clips for 12 V
power supply
1 2 3 4 5 6
ON
OFF
1 2 3 4 5 6
ON
OFF
C D E F
A
A
B
G H H G
I I
