Xterra Elliptical XE 78 User manual

1
Elliptical
XE 78
Art. 78204
WARNUNG! Dieses Gerät ist ausschließlich für den Heimgebrauch in Übereinstimmung mit den Anweisungen in
diesem Benutzerhandbuch vorgesehen. Lesen Sie dieses Handbuch sorgfältig durch, bevor Sie das Gerät
einsetzen und bewahren Sie das Handbuch für die weitere Nutzung auf.
WARNING! This device is only intended for home use in accordance with the instructions in this user manual.
Read it carefully before using the appliance and keep the manual for future use.
DE Benutzerhandbuch (Seite 2)
GB User manual (page 23)

2
DE INHALTSVERZEICHNIS
WICHTIGE SICHERHEITSHINWEISE........................................................... 3
MONTAGEANLEITUNG..................................................................................5
TRANSPORT.................................................................................................. 9
COMPUTER-BEDIENUNGSANLEITUNG....................................................10

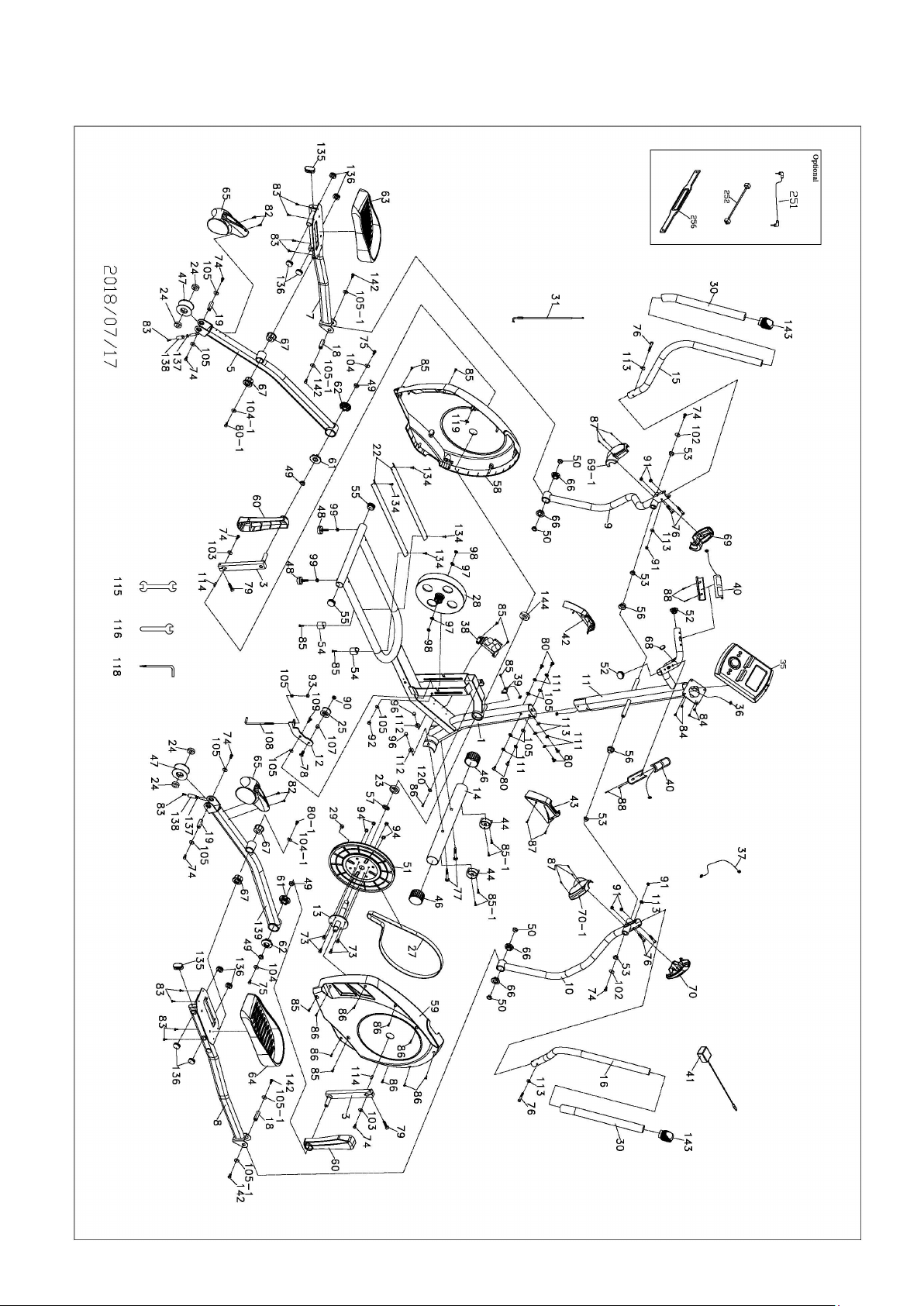

EXPLOSIONSZEICHNUNG......................................................................... 16
TEILELISTE.................................................................................................. 17
TECHNISCHE DATEN................................................................................. 20
ENTSORGUNG............................................................................................ 20
GARANTIE................................................................................................... 21
ACHTUNG!
Dieses Gerät ist für den privaten Gebrauch in Innenräumen vorgesehen.
Jedwede andersartige Benutzung führt zum Verlust der Garantie und kann darüber hinaus
ernsthafte Verletzungen oder Beschädigungen nach sich ziehen.
Sportliches Training kann die Gesundheit gefährden. Konsultieren Sie vor Beginn eines
Trainingsprogramms mit diesem Gerät einen Arzt.

3
WICHTIGE SICHERHEITSHINWEISE
Dieses Trainingsgerät ist für optimale Sicherheit konstruiert. Trotzdem müssen bei der
Benutzung von Trainings- bzw. Elektrogeräten bestimmte Vorsichtsmaßnahmen beachtet
werden. Lesen Sie vor der Benutzung des Geräts alle Anweisungen durch und befolgen Sie
diese entsprechend.
ACHTUNG!
Trennen Sie die Stromzufuhr nach der Benutzung und vor der Reinigung des Gerätes, um
die Gefahr eines Stromschlags zu verringern.
WARNUNG!
Um die Gefahr von Verbrennungen, Feuer, Stromschlägen, Fehlfunktionen oder
Personenschäden zu verringern, beachten Sie die folgenden Hinweise:
- Lassen Sie das Gerät niemals unbeaufsichtigt.
- Bei Nichtbenutzung und vor Pflege oder Wartung muss immer die Stromzufuhr getrennt
werden.
- Benutzen Sie das Gerät nicht unter einer Decke oder einem Kissen. Es besteht die
Gefahr einer Überhitzung.
- Bei der Verwendung des Gerätes von, bei oder in der Nähe von Kindern, Invaliden oder
Menschen mit Behinderungen ist besondere Vorsicht geboten.
- Verwenden Sie dieses Gerät nur für den in diesem Benutzerhandbuch beschriebenen,
vorgesehenen Zweck. Benutzen Sie keine vom Hersteller nicht empfohlenen
Zusatzteile!
- Benutzen Sie das Gerät niemals, wenn Kabel oder Stecker beschädigt sind, es nicht
ordnungsgemäß funktioniert, es heruntergeworfen, beschädigt oder in Wasser getaucht
wurde. Senden Sie das Gerät in diesem Fall zur Überprüfung bzw. Reparatur an eine
Servicestelle.
- Tragen Sie das Gerät nicht am Netzkabel und verwenden Sie das Kabel nicht als Griff.
- Halten Sie das Netzkabel von heißen Oberflächen fern.
- Das Gerät darf nicht mit blockierten Lüftungsöffnungen verwendet werden. Halten Sie
die Lüftungsöffnungen frei von Fusseln, Staub, Haaren etc.
- Stecken Sie niemals Gegenstände oder Körperteile (Finger etc.) in die Öffnungen.
- Verwenden Sie das Gerät nicht im Freien.
- Benutzen Sie das Gerät nicht an Orten, wo Sprühnebel oder Sauerstoff verwendet bzw.
verabreicht werden.
- Das Gerät muss an eine ordnungsgemäß geerdete Steckdose angeschlossen werden.
- Das Gerät ist ausschließlich für die Verwendung in privaten Haushalten geeignet.
- Dieses Gerät ist nicht dafür bestimmt, durch Personen mit eingeschränkten physischen,
sensorischen oder geistigen Fähigkeiten oder mangels Erfahrung und/oder mangels
Wissen benutzt zu werden.

4
WICHTIGE SICHERHEITSHINWEISE
- Konsultieren Sie vor der Aufnahme eines Trainingsprogramms einen Arzt. Dies ist
besonders für Personen über 35 Jahre oder Personen mit Vorerkrankungen wichtig.
- Um das Gerät auszuschalten, stellen Sie alle Bedienelemente auf „Off“ (Aus) und ziehen
Sie anschließend den Stecker aus der Steckdose.
- Benutzen Sie das Gerät nicht auf tief gepolstertem Teppich sowie Plüsch- oder
Wollteppichen. Dies kann zu einer Beschädigung sowohl des Teppichs als auch des
Fitnessgerätes führen.
- Halten Sie die Hände von allen beweglichen Teilen fern.
- Eine Pulsmessung mit diesem Gerät dient nur als Orientierungshilfe und ist nicht als
medizinische Pulsfrequenzmessung zu verstehen. Verschiedene Faktoren, darunter die
Bewegungen des Benutzers, haben Einfluss auf die Genauigkeit der
Herzfrequenzmesswerte.
- Tragen Sie geeignete Kleidung und Schuhe für das Training und vermeiden Sie lockere
Kleidung. Trainieren Sie nie barfuß oder in Socken. Tragen Sie immer korrektes Schuhwerk,
z. B. Lauf-, Wander- oder Cross-Training-Schuhe.
- Das Gerät sollte nicht von Personen mit einem Gewicht über 265 Pfund / 120 kg
verwendet werden.
- Das Gerät darf jeweils nur von einer Person benutzt werden.
Die Nichtbeachtung dieser Sicherheitshinweise kann den Trainingsnutzen negativ beeinflussen,
die Lebensdauer des Gerätes verkürzen oder zu Personenschäden führen.

5
MONTAGEANLEITUNG
Schritt 1:
1. Entnehmen Sie das Gerät dem Karton und stellen Sie es auf eine ebene und freie Fläche.
2. Bringen Sie den vorderen Standfuß (14) mit 2 Schrauben (77), 2 Wellscheiben (112) und 2
Muttern (96) wie abgebildet am Hauptrahmen an.
3. Montieren Sie je eine Abdeckung (65) am linken und rechten Pedalarm (5 / 139) mit insgesamt 4
Schrauben (82).
4. Befestigen Sie die linke Pedalbasis (7) am linken Pedalarm (5) mit einer Schraube (80-1) und
einer Unterlegscheibe (104-1). Wiederholen Sie diesen Schritt analog für die rechte Pedalbasis (8)
/ rechten Pedalarm (139).
#104-1 Ø 8.7 × 20 × 1.5T
Unterlegscheibe (2 St.)
#112. 3/8" × 23 × 1.5T
Wellscheibe (2 St.)
#96. 3/8"
Mutter (2 St.)
#80-1 5/16" × 15m/m
Schraube (2 St.)
#82. M5 × 15m/m
Schraube (4 St.)
#77. 3/8" × 3"
Schraube (2 St.)

6
Schritt 2:
1. Führen Sie das Computerkabel (36) von unten durch die Lenkerstütze (11) und befestigen Sie
diese anschließend mit 6 Schrauben (80), 6 Scheiben (111), 4 Unterlegscheiben (105) und 2
Wellscheiben (113) am Hauptrahmen wie abgebildet.
2. Verbinden Sie nun das Computerkabel (36) und die beiden Handpulskabel (40) mit dem
Computer (35). Befestigen Sie dann den Computer (35) auf der Computerhalterung mit 4
Schrauben (84). Achten Sie darauf, keine Kabel einzuklemmen!
#84. M5 × 10m/m
Schraube (4 St.)
#111. 5/16" × 1.5T
Scheibe (6 St.)
#80. 5/16" × 15m/m
Schraube (6 St.)
#105. 5/16" × 23 × 1.5T
Unterlegscheibe (4 St.)
#113. 5/16" × 23 × 1.5T
Wellscheibe (2 St.)
35

7

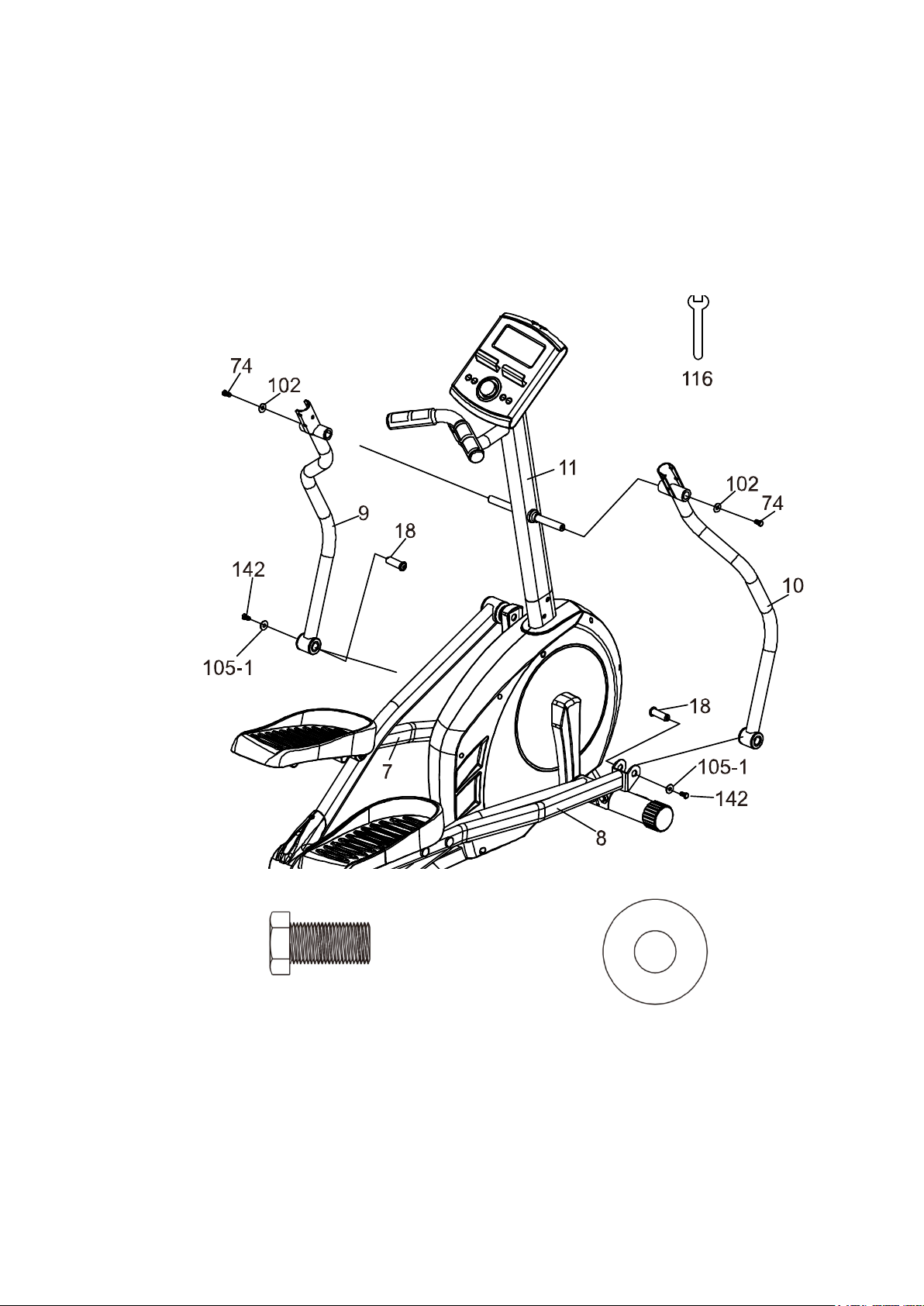

Schritt 3:
1. Befestigen Sie die beiden unteren Schwungarme (9 und 10) auf beiden Seiten an der
Lenkerstütze (11) wie abgebildet mit je einer Schraube (74) und einer Unterlegscheibe (102).
2. Nun werden die beiden unteren Schwungarme (9 und 10) auf beiden Seiten an der linken
und rechten Pedalbasis (7 und 8) montiert. Hierzu benötigen Sie die beiden Führungshülsen
(18), die beiden Unterlegscheiben (105-1) und die beiden Schrauben (142).
#74. 5/16" × 15m/m
Schraube (2 St.)
#102. Ø 8.7× 20 × 1.5T
Unterlegscheibe (2 St.)

8
Schritt 4:
1. Befestigen Sie die oberen Schwungarme (15 und 16) an den beiden unteren Schwungarmen (9
& 10) mit insgesamt 6 Schrauben (76), 4 Unterlegscheiben (113) und 6 Muttern (91).
2. Die Abdeckungen (69) und (69-1) werden mit 3 Schrauben (87) auf der linken Seite wie
abgebildet angebracht. Analog müssen die Abdeckungen (70) und (70-1) auf der rechten Seite
montiert werden.
3. Die Lenkerabdeckungen (42 & 43) werden mit 2 Schrauben (87) wie abgebildet montiert.
#113. 5/16" × 23 × 1.5T
Wellscheibe (4 St.)
#91. 5/16" × 7T
Mutter (6 St.)
#76. 5/16" × 1-3/4"
Schraube (6 St.)
#87. Ø3.5 × 12m/m
Schraube (8 St.)

9
ACHTUNG!
Stellen Sie sicher, dass alle Schrauben nach der Installation fest
angezogen sind.
TRANSPORT
Das Gerät verfügt über zwei Transportrollen. Kippen Sie das Gerät nach vorn, sodass die
Transportrollen den Boden berühren. Danach können Sie das Gerät frei bewegen.

10

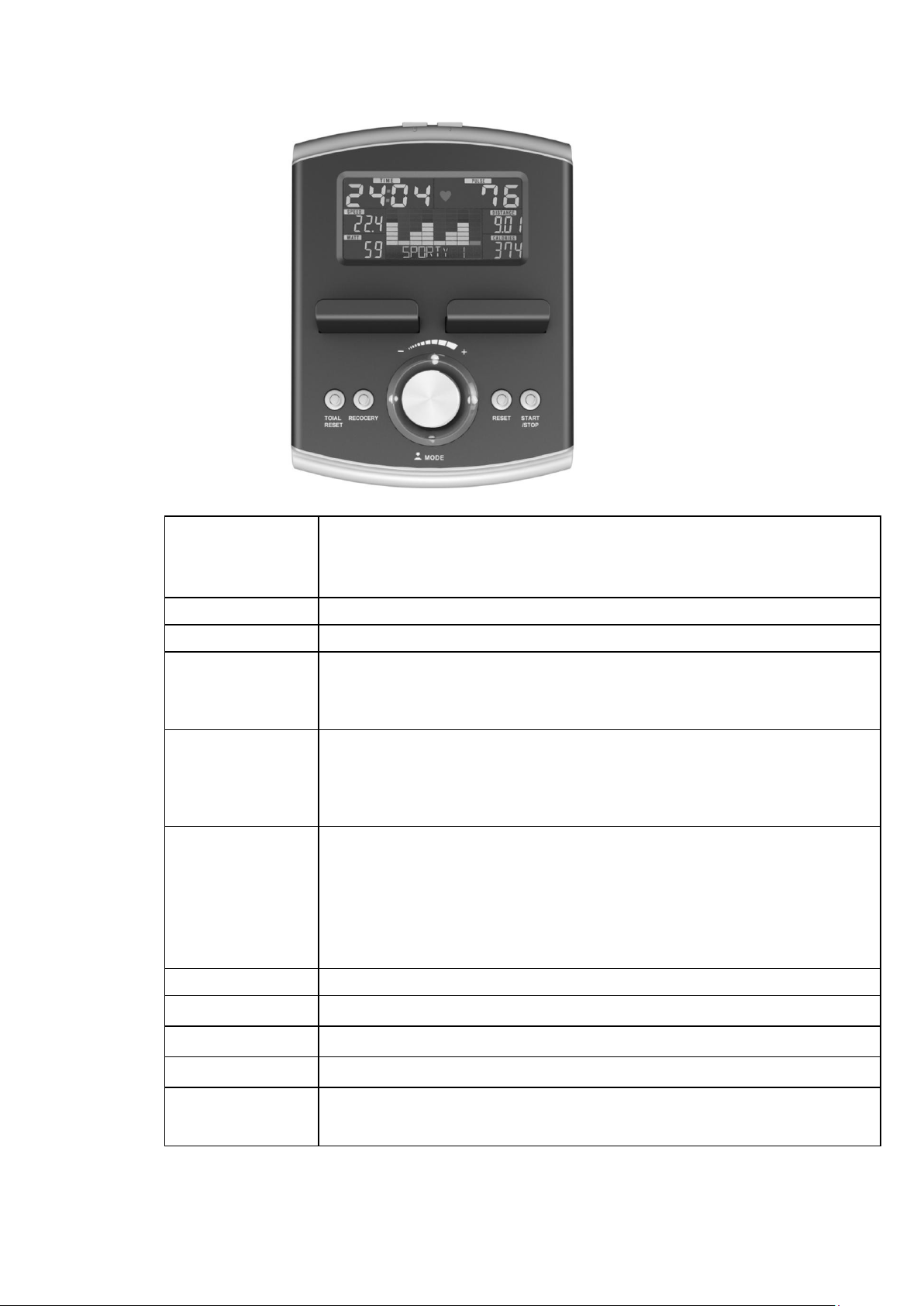

COMPUTER-BEDIENUNGSANLEITUNG
TIME (Zeit)
Der Computer zeigt die aktuelle Trainingszeit an (0:00 – 99:59). Vor Beginn
eines Trainings können Sie die Trainingszeit auch vorgeben.
Die Zeit läuft dann
rückwärts (Countdown) und nach Ablauf (0:00) ertönt ein akustisches Signal
(Vorgabe möglich bis max. 99:00 Minuten).
SPEED (Tempo)
Hier zeigt der Computer das aktuelle Trainingstempo an (0 – 99,9 km/h).
RPM
Zeigt die Drehzahl (Umdrehungen je Minute) an (0 – 999).
DISTANCE
(Distanz)
Die zurückgelegte Distanz wird hier angezeigt (0 – 99,99). Vor Beginn eines
Trainings können Sie die Länge der Wegstrecke auch vorgeben (max. 99,9 km).
Die Entfernung läuft dann rückwärts (Countdown) und nach Ablauf (0,00) ertönt
ein akustisches Signal.
CALORIES
(Kalorien)
Der Computer zeigt die momentan verbrannten Kalorien (max. 9999 kcal). Die
mit diesem Computer ermittelten und angezeigten Werte für den
Kalorienverbrauch dienen lediglich als Anhaltspunkt für eine Person mittlerer
Statur bei mittlerer Widerstandseinstellung und können erheblich von dem
tatsächlichen (medizinischen) Kalorienverbrauch abweichen.
PULSE (Puls) Der Computer zeigt die aktuelle Pulsfrequenz an. Sie können vor dem Training
einen Zielpulswert (30- 230 Schläge je Minute) vorgeben. Während des
Trainings wird der Computer dann ständig die Pulsfrequenz prüfen und Sie
durch ein akustisches Signal warnen, wenn die Zielpulsfrequenz erreicht oder
überschritten wird.
MANUAL
Manueller Modus
BEGINNER 4 Programme für Anfänger
ADVANCE 4 Programme für Fortgeschrittene
SPORTY 4 Programme für erfahrene Sportler

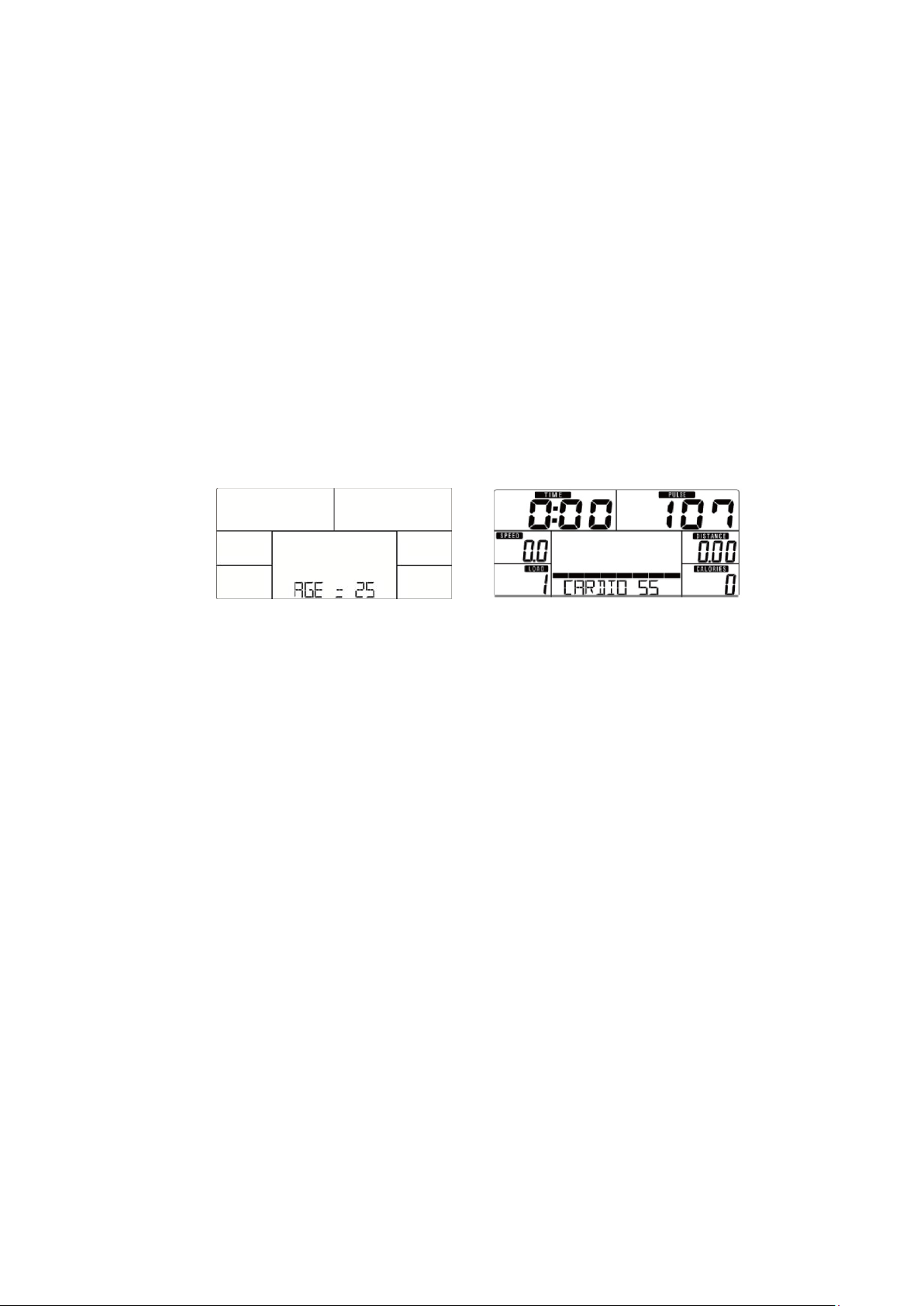

CARDIO Mit diesem Trainingsmodus können Sie ein automatisch gesteuertes Training
abhängig von Ihrer Pulsfrequenz absolvieren.

11
Tastenfunktionen:
Up (Auf)
Erhöht den Widerstand während des Trainings / verändert Werte.
Down (Ab)
Verringert den Widerstand während des Trainings / verändert Werte.
Mode / Enter
Bestätigung von eingegebenen Werten oder einer Auswahl.
Reset
Drücken und Halten für mind. 2 Sekunden erzwingt einen Reset (Zurücksetzen aller Werte auf 0). Während einer
Trainingsunterbrechung kommen Sie durch kurzen Druck auf diese Taste wieder zur initialen Anzeige.
Start / Stop
Ein Training beginnen oder beenden.
Recovery
Drücken Sie diese Taste, um die Herzerholungsratenmessung zu starten.
Total Reset (nicht bei allen Modellen vorhanden)
Neustart mit Wiederverwendung eingestellter Zielwerte
Einschalten:
Schließen Sie das Stromkabel an. Der Computer wird sich einschalten für ca. 2 Sekunden die volle Anzeige
aktivieren (Abb. 1).
Abb. 1

12

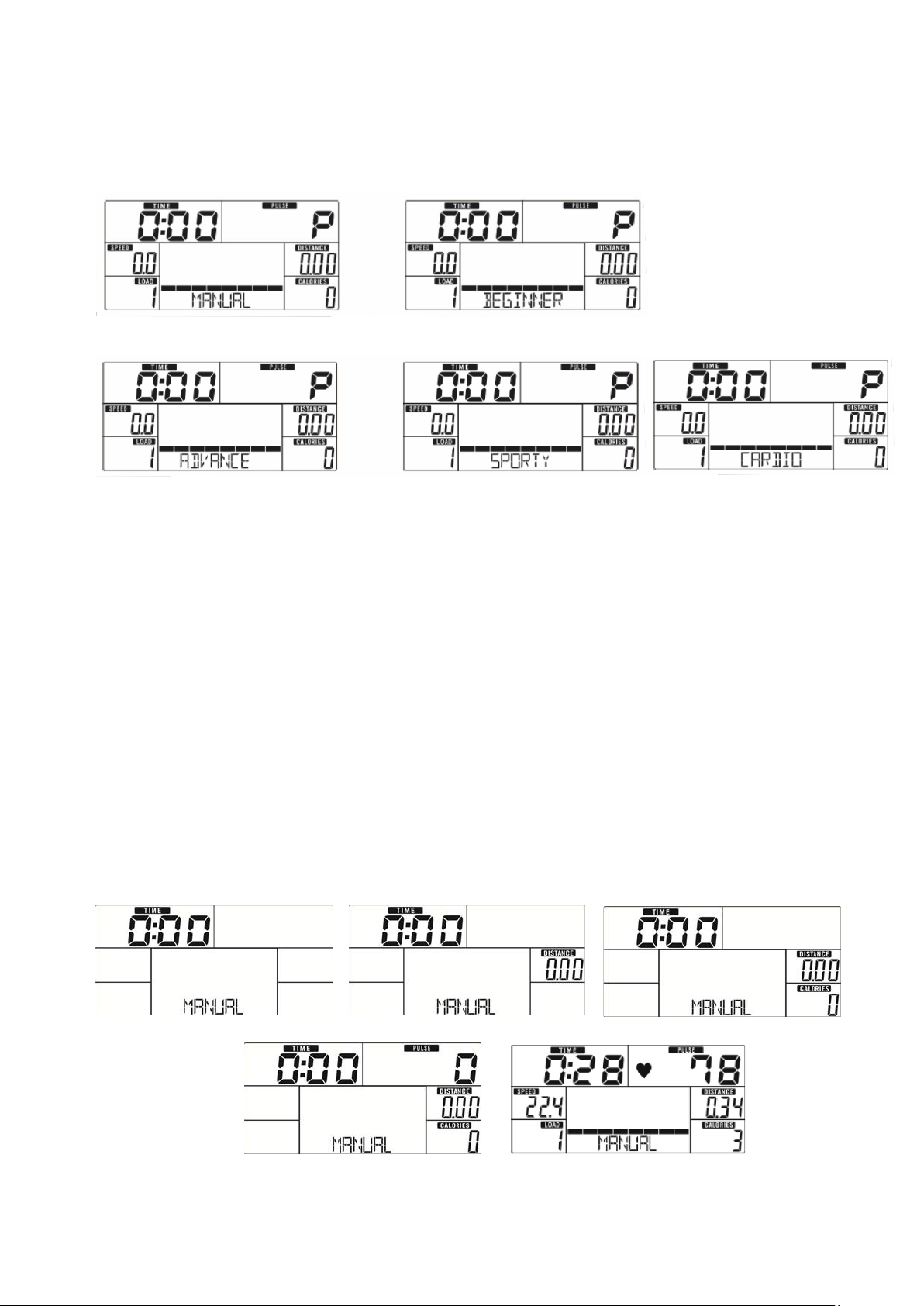

Trainingsauswahl:
Wählen Sie einen Trainingsmodus mit „UP“ und „DOWN“ aus und drücken Sie “MODE/ENTER” zur Bestätigung: M
(Manuell) (Abb. 2) -> Beginner (Abb. 3) -> Advance (Abb. 4) -> Sporty (Abb. 5) -> Cardio (Abb. 6).
Abb. 2Abb. 3
Abb. 4Abb. 5 Abb. 6
Manueller Modus
Mit diesem Trainingsmodus können Sie selbst „von Hand“ die Schwierigkeit einstellen. Nach der Auswahl von
„M“ und „MODE/ENTER“ befinden Sie sich im manuellen Modus. Drücken Sie die Taste „START/ STOP“. Mit
„UP“ und „DOWN“ lässt sich der Tretwiderstand auch während des Trainings jederzeit verstellen. Sie können auch
Zielwerte für folgende Funktionen eingeben:
a. TIME (Trainingszeit, Abb.7)
b. DISTANCE (Distanz, Abb. 8)
c. CALORIES (Kalorienverbrauch, Abb. 9)
d. PULSE (Puls, Abb. 10)
Um eine Zielwertvorgabe einzugeben, drücken Sie nicht „START/STOP“ nach der Modusauswahl, sondern stellen
Sie mit „UP“- und „DOWN“ und „MODE/ENTER“ die jeweiligen Zielwerte ein. Nach Abschluss der Eingaben drücken
Sie dann „START/STOP“, um mit dem Training zu beginnen. Um mit dem Training zu pausieren, drücken Sie erneut
„START/STOP“. Drücken Sie auf „RESET“, um zum Hauptmenü zurückzukehren.
Abb. 7Abb. 8Abb. 9
Abb. 10 Abb. 11

13

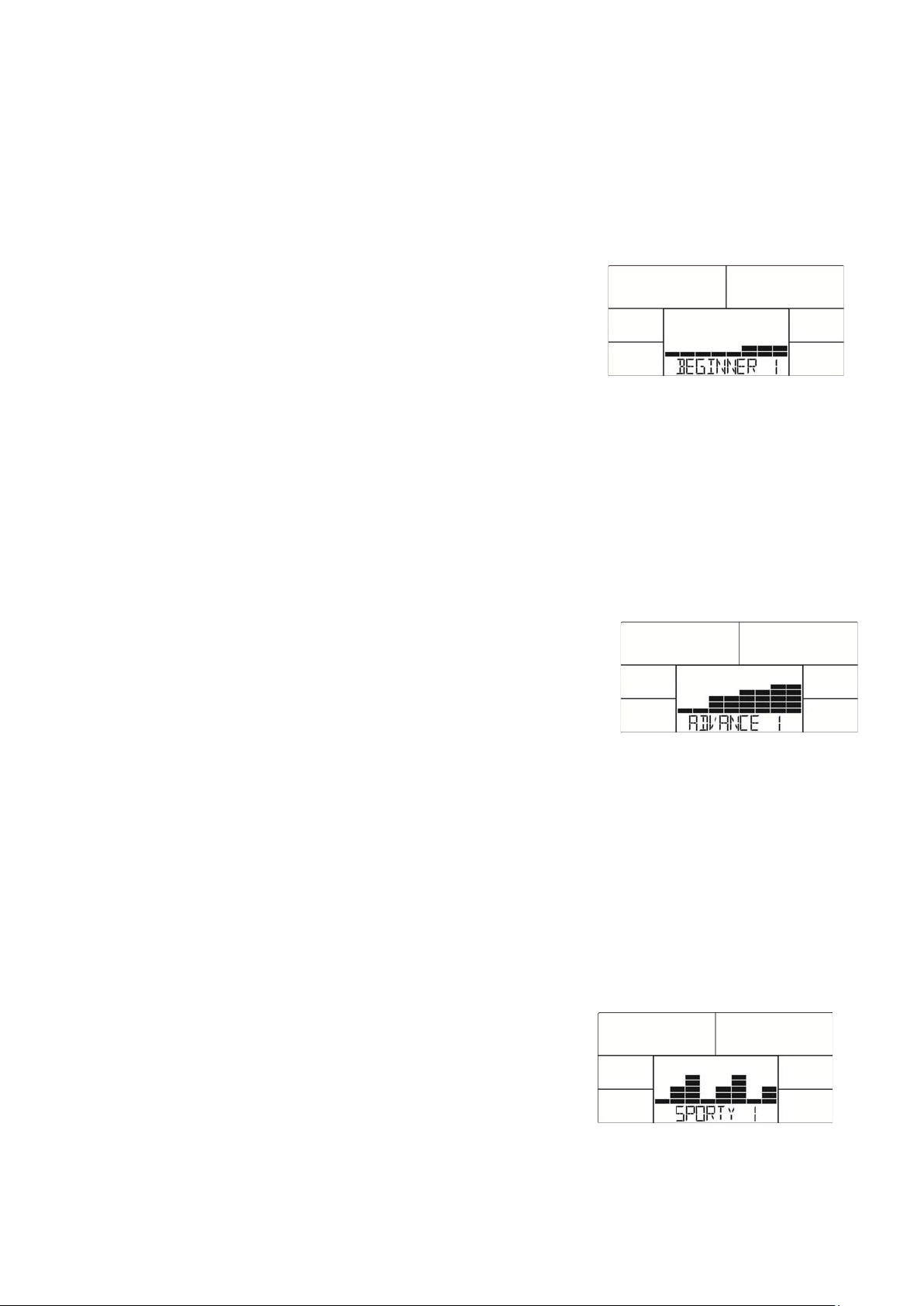

Beginner (Anfänger-) Modus
Mit diesem Trainingsmodus können Sie nach vorgegebenen Programmprofilen trainieren (Berg- u. Talfahrten für
Anfänger). Nach der Auswahl des Modus („MODE/ENTER“ zur Bestätigung), erscheint „BEGINNER 1“ (siehe Abb.
12) in der Anzeige. Wählen Sie eines der 4 Programme (1 bis 4) und drücken Sie „MODE/ENTER“ zur Bestätigung.
Sie können nun einen Zielwert für die Trainingszeit eingeben (mit „UP“, „DOWN“ und „MODE/ENTER“). Drücken Sie
„START/STOP“, um mit dem Training zu beginnen. Mit „UP“ und „DOWN“ lässt sich der Tretwiderstand auch
während des Trainings jederzeit verstellen. Um mit dem Training zu pausieren, drücken Sie erneut „START/STOP“.
Drücken Sie auf „RESET“, um zum Hauptmenü zurückzukehren.
Abb. 12
Advance (Fortgeschrittenen-) Modus
Mit diesem Trainingsmodus können Sie nach vorgegebenen Programmprofilen trainieren (Berg- u. Talfahrten für
Fortgeschrittene). Nach der Auswahl des Modus („MODE/ENTER“ zur Bestätigung), erscheint „ADVANCE 1“ (siehe
Abb. 13) in der Anzeige. Wählen Sie eines der 4 Programme (1 bis 4) und drücken Sie „MODE/ENTER“ zur
Bestätigung. Sie können nun einen Zielwert für die Trainingszeit eingeben (mit „UP“, „DOWN“ und „MODE/ENTER“).
Drücken Sie „START/STOP“, um mit dem Training zu beginnen. Mit „UP“ und „DOWN“ lässt sich der Tretwiderstand
auch während des Trainings jederzeit verstellen. Um mit dem Training zu pausieren, drücken Sie erneut
„START/STOP“. Drücken Sie auf „RESET“, um zum Hauptmenü zurückzukehren.
Abb. 13
Sporty (Sportler-) Modus
Mit diesem Trainingsmodus können Sie nach vorgegebenen Programmprofilen trainieren (Berg- u. Talfahrten für
sportliche Benutzer). Nach der Auswahl des Modus („MODE/ENTER“ zur Bestätigung), erscheint „SPORTY
1“ (siehe Abb. 14) in der Anzeige. Wählen Sie eines der 4 Programme (1 bis 4) und drücken Sie
„MODE/ENTER“ zur Bestätigung. Sie können nun einen Zielwert für die Trainingszeit eingeben (mit „UP“,
„DOWN“ und „MODE/ENTER“). Drücken Sie „START/STOP“, um mit dem Training zu beginnen. Mit „UP“ und
„DOWN“ lässt sich der Tretwiderstand auch während des Trainings jederzeit verstellen. Um mit dem Training zu
pausieren, drücken Sie erneut „START/STOP“. Drücken Sie auf „RESET“, um zum Hauptmenü zurückzukehren.
Abb. 14

14
Cardio mode (H.R.C.-Modus)
Nach der Auswahl des Modus („MODE/ENTER“ drücken zur Bestätigung) befinden Sie sich im herzra-
tenkontrollierten Trainingsmodus. Mit diesem Trainingsmodus können Sie ein automatisch gesteuertes Training
abhängig von Ihrer Pulsfrequenz absolvieren. Stellen Sie zunächst mit „UP“ und „DOWN“ Ihr Alter ein (Abb.15).
Wählen Sie dann mit “UP” oder “DOWN” eine der folgenden Alternativen aus:
(Abb. 16) = 55% Max H.R.C. - - Zielherzrate = (220 – Alter) x 55%
oder 75% Max H.R.C. - - Zielherzrate = (220 – Alter) x 75%
oder 90% Max H.R.C. - - Zielherzrate = (220 – Alter) x 90%
oder „TAG“ = Zielherzrate - - Wert für Zielherzrate eingeben
Im “TAG” Modus können Sie mit „UP“ und „DOWN“ den von Ihnen gewünschten Wert einstellen (Stan-
dardeinstellung = 100).
Sie können nun einen Zielwert für die Trainingszeit eingeben (mit „UP“, „DOWN“ und „MODE/ENTER“). Drücken Sie
„START/STOP“, um mit dem Training zu beginnen. Um mit dem Training zu pausieren, drücken Sie erneut
„START/STOP“. Drücken Sie auf „RESET“, um zum Hauptmenü zurückzukehren.
Abb. 15 Abb. 16

15
Recovery (Herzerholungsratenmessung)
Mit dieser Spezialfunktion ist es möglich, die Herzerholungsrate nach einem Training zu ermitteln, welche ein
Indikator für die sportliche und körperliche Verfassung des Trainierenden ist. Je besser die Herzerholungsrate (also
je schneller sich die Herzfrequenz wieder auf den Normalpuls erholt), umso „fitter“ ist der Sportler. Nachdem Sie das
Training abgeschlossen haben, behalten Sie bitte die Hände auf den Handpulssensoren (umfassen Sie diese, um
einen möglichst guten Kontakt herzustellen) oder behalten Sie einen kompatiblen Brustgurt an. Jetzt drücken Sie
die Taste „RECOVERY“. Warten Sie 60 Sekunden (Abb. 17), während der Computer fortlaufend Ihren Puls misst.
Nach Ablauf der Zeit wird Ihre bewertete Herzerholungsrate auf dem Computer angezeigt mit einer Skala von 1.0
(F1) bis 6.0 (F6) [Abb. 18], wobei 1.0 sehr gut ist und 6.0 = ungenügend. Verbessern Sie Ihre Rate durch
regelmäßiges Training am besten auf F1! Drücken Sie nach der Messung erneut “RECOVERY”, um in den
normalen Betriebsmodus zurückzukehren.
Abb. 17 Abb. 18
Anmerkungen:
1) Der Computer verfügt über eine Ein-/Ausschaltautomatik, welche ihn bei Pedalbewegung oder
durch Drücken einer Taste einschalten bzw. nach ca. 4 Minuten ohne jedes Signal automatisch in
den Standby-Modus schalten lässt.
2) Sollte das Gerät abnormales Verhalten zeigen, trennen Sie die Stromzufuhr ab und versuchen Sie
es erneut nach einigen Minuten erneut.

16
EXPLOSIONSZEICHNUNG

17
TEILELISTE
Nr.
Teil-Beschreibung
Anz.
1
Hauptrahmen
1
3
Pedalarmbasis
2
5
Pedalarm (L)
1
7
Pedalbasis (L)
1
8
Pedalbasis (R)
1
9
Unterer Schwungarm (L)
1
10
Unterer Schwungarm (R)
1
11
Lenkerstütze
1
12
Andruckrollenset
1
13
Achse
1
14
Vorderer Standfuß
1
15
Oberer Schwungarm (L)
1
16
Oberer Schwungarm (R)
1
18
Führungshülse
2
19
Achse
2
22
Alu-Schiene
2
23
Lager 6005
1
24
Lager 6003
4
25
Achse für Andruckrolle
1
27
Keilriemen
1
28
Schwungrolle
1
29
Magnet
1
30
Schaumstoffgriff
2
31
Stahlkabel
1
35
Computer
1
36
1600m/m Computerkabel
1
37
600m/m Stromkabel
1
38
Stellmotor
1
39
350m/m Sensorkabel
1
40
850m/m Handpulskabel
2
41
Netzteil
1
42
Abdeckung für Lenkerstütze (L)
1
43
Abdeckung für Lenkerstütze (R)
1
44
Transportrolle
2
46
Runde Endkappe
2
47
Urethan-Rolle
2
48
Justierbare Fußkappe
2
49
Führung WFM-1719-12
4
50
Führung J4FM-1719-09
4
51
Antriebsrad
1
52
Ø32(1.8T) Stecker
2
53
Metallführung
4
54
Gummifuß
2
55
Runde Kappe
2
56
Abstandsstück für Pedalachse
2
57
Abstandsstück
1
58
Seitenabdeckung (L)
1

18
Nr.
Teil-Beschreibung
Anz.
59
Seitenabdeckung (R)
1
60
Endkappe für Pedalarm
2
61
Führung Ø56 × Ø19 × 15L
2
62
Führung Ø56 × Ø19 × 21L
2
63
Pedal (L)
1
64
Pedal (R)
1
65
Rollenabdeckung
2
66
Führung Ø42 × Ø19 × 15L
4
67
Pedalführung
4
68
Schraubenkappe
1
69
Vordere Lenkerabdeckung (L)
1
69~1
Hintere Lenkerabdeckung (L)
1
70
Vordere Lenkerabdeckung (R)
1
70~1
Hintere Lenkerabdeckung (R)
1
73
Schraube 1/4" × UNC20 × 3/4"
4
74
Schraube 5/16" × UNC18 × 15L
8
75
Schraube 5/16" × UNC18 × 15L
2
76
Schraube 5/16" × UNC18 × 1-3/4"
6
77
Schraube 3/8" × UNC16 × 3"
2
78
Schraube 3/8" × UNC16 × 28L
1
79
Schraube M8 × P1.25 × 25L
2
80
Schraube 5/16" × UNC18 × 15L
6
80~1
Schraube 5/16" × UNC18 × 15L
2
82
Schraube M5 × P0.8 × 15L
4
83
Schraube M5 × P0.8 × 10L
10
84
Schraube M5 × P0.8 × 10L
4
85
Schraube Ø5 × 19L
9
85~1
Schraube Ø5 × 19L
4
86
Schraube Ø3.5 × 16L
9
87
Schraube Ø3.5 × 12L
8
88
Schraube Ø3 × 20L
4
90
Mutter 3/8" × UNC16 × 7T
1
91
Mutter 5/16" × UNC18 × 7T
6
92
Mutter M8 × P1.25 × 7T
1
93
Mutter M8 × P1.25 × 9T
1
94
Mutter 1/4" × UNC20 × 8T
4
96
Mutter 3/8" × UNC16 × 12.5T
2
97
Mutter 3/8" -UNF26 × 4T
2
98
Mutter 3/8"-UNF26 × 11T
2
99
Mutter 3/8" × UNC16 × 7T
2
102
Unterlegscheibe Ø8.7 × Ø20 × 1.5T
2
103
Unterlegscheibe Ø8 × Ø35 × 1.5T
2
104
Unterlegscheibe Ø8.5 × 26 × 2.0T
2
104~1
Unterlegscheibe Ø8.7 × Ø20 × 1.5T
2
105
Unterlegscheibe Ø8 × 23 × 1.5T
11
105~1
Unterlegscheibe 5/16" × 23 × 3T
4
107
Führung Ø15.8 × Ø10 × 9L
1
108
Schraube M8 × P1.25 × 130L
1
109
Schraube M8 × P1.25 × 20L
1
111
Scheibe Ø8 × 1.5T
6

19
Nr.
Teil-Beschreibung
Anz.
112
Wellscheibe Ø10 × 23 × 1.5T
2
113
Wellscheibe Ø8 × 23 × 1.5T
6
114
Scheibenfeder
2
115
Maulschlüssel 13/14m/m
1
116
Maulschlüssel 12m/m
1
118
Schraubendreher-/Maulschlüssel M5
1
119
Unterlegscheibe Ø8 × 16 × 1T
1
120
Unterlegscheibe Ø5 × 16 × 1.5T
1
134
Schraube M6 × P1.0 × 15L
4
135
Ovale Endkappe
2
136
Runde Endkappe
8
137
C-Ring
2
138
Führung Ø15 × Ø8.5 × 50L
2
139
Pedalarm (R)
1
142
Schraube 5/16" × 15L
4
143
Endkappe für Handgriff
2
144
Lager 6005-2RS/B10+2M5
1
251
Audiokabel (Optional)
1
252
Transformatorkabel (Optional)
1
256
Brustgurt (Optional)
1

20
TECHNISCHE DATEN
Hersteller
Dyaco International Inc.
12F, No.111, Songjiang Rd.,
Taipe City, Taiwan 10486
Importeur
Dyaco Europe GmbH
Friedrich-Ebert-Straße 75,
51429 Bergisch Gladbach
Artikel Elliptical XE78
Max. Benutzergewicht 120 kg (265 lb)
Netto / Brutto - Gewicht 47 kg / 56 kg
Gerätemaße ca. 1450X510X1600mm
Anwendung / Klasse H (Heim/Home)
Norm / Standard EN ISO 20957-1 & EN 957-9
Herkunftsland Made in Taiwan
ENTSORGUNG
Dieses Gerät darf nicht zusammen mit dem Hausmüll entsorgt werden.
Jeder Verbraucher ist verpflichtet, alle elektrischen oder elektronischen Geräte, egal, ob sie
Schadstoffe enthalten oder nicht, bei einer Sammelstelle seiner Stadt oder im Handel
abzugeben, damit sie einer umweltschonenden Entsorgung zugeführt werden können.
Wenden Sie sich hinsichtlich der Entsorgung an Ihre Kommunalbehörde oder Ihren Händler.
