Abus TVVR36100 User manual

Quick Guide für Videoüberwachungsset: TVVR36100
Diese Kurzanleitung beschreibt die ersten Einrichtungsschritte für Ihr Videoüberwachungsset.
Detaillierte Informationen erhalten Sie in der beiliegenden Bedienungsanleitung.
TVVR36100
141006-Quick-Guide-TVVR36100-BUCH.indb 1 07.11.14 13:56

141006-Quick-Guide-TVVR36100-BUCH.indb 2 07.11.14 13:56

3
Deutsch
Sehr geehrte Kundin, sehr geehrter Kunde,
wir bedanken uns bei Ihnen für den Kauf eines unserer
Produkte. Dieses Produkt erfüllt die Anforderungen der
geltenden europäischen und nationalen Richtlinien.
Die Konformität wurde nachgewiesen, die entsprechen-
den Erklärungen und Unterlagen sind beim Hersteller
hinterlegt: ABUS Security-Center GmbH & Co. KG, Linker
Kreuthweg 5, 86444 Ang, Germany.
Um diesen Standard zu erhalten und einen gefahrlosen
Betrieb sicherzustellen, müssen Sie als Anwender diese
Bedienungsanleitung beachten! Lesen Sie vor Inbetrieb-
nahme des Produkts die komplette Bedienungsanlei-
tung, beachten Sie alle Bedienungs- und Sicherheits-
hinweise!
Alle enthaltenen Firmennamen und Produktbezeich-
nungen sind Warenzeichen der jeweiligen Inhaber.
Alle Rechte vorbehalten. Bei Fragen wenden Sie sich an
Ihren Fachhandelspartner!
141006-Quick-Guide-TVVR36100-BUCH.indb 3 07.11.14 13:56

4
Deutsch
Deutsch
Lieferumfang ......................... 6
Warnhinweise ......................... 7
Übersicht Netzwerk Videorekorder ......................... 8
Übersicht Innenkamera ......................... 9
Tipps zur Installation ......................... 10
Sowareeinrichtung ......................... 14
Hardwareinstallation ......................... 21
English
Scope of delivery ......................... 24
Warnings ......................... 25
Overview: Network recorder ......................... 26
Overview: Indoor camera ......................... 27
Tips for installation ......................... 28
Soware Set-up ......................... 32
Hardware installation ......................... 39
Français
Étendue de la livraison ......................... 42
Avertissements ......................... 43
Connexions : Enregistreur réseau ......................... 44
Connexions : Caméra intérieure ......................... 45
Conseils pour l’installation ......................... 46
Installation – Logiciel ......................... 50
Installation matérielle ......................... 57
Nederlands
Leveringsomvang ......................... 60
Waarschuwingen ......................... 61
Overzicht: Netwerkrecorder ......................... 62
Overzicht: Binnencamera ......................... 63
Tips voor de installatie ......................... 64
Soware - congureren ......................... 68
Hardware-installatie ......................... 75
Dansk
Leveringsomfang ......................... 78
Advarselshenvisninger ......................... 79
Oversigt: Netværksoptager ......................... 80
Oversigt: Indendørskamera ......................... 81
Tips vedrørende installation ......................... 82
Soware – Indstilling ......................... 86
Hardwareinstallation ......................... 83
Svensk
Leveransomfång ......................... 96
Viktiga varningsanvisningar ......................... 97
Anslutningar: Nätverksinspelare ......................... 98
Översikt: Inomhuskamera ......................... 99
Tips vedrørendeinstallation ......................... 100
Inställning av Programvara ......................... 104
Installation av hårdvara ......................... 111
Inhaltsverzeichnis
141006-Quick-Guide-TVVR36100-BUCH.indb 4 07.11.14 13:56

5
Deutsch
Polski
Zakres dostawy ......................... 114
Wskazówki ostrzegawcze ......................... 115
Przegląd: Nagrywarka sieciowa ......................... 116
Przegląd: Kamera wewnętrzna ......................... 117
Wskazówki dotyczące instalacji ......................... 118
Konguracja - Oprogramowania ......................... 122
Instalacja sprzętu ......................... 128
Italiano
Dotazione ......................... 132
Avvertenze importa ......................... 133
Collegamenti: registratore di rete ......................... 134
Panoramica: Telecamera per interni ......................... 135
Consigli per l’installazione ......................... 136
Congurazione del Soware ......................... 140
Installazione dell’hardware ......................... 147
Español
Volumen de entrega ......................... 150
Advertencias ......................... 151
Vista general: Grabadora de red ......................... 152
Vista general: Cámara para interiores ......................... 153
Consejos para la instalación ......................... 154
Conguración del Soware ......................... 158
Instalación del hardware ......................... 156
Pусский
Объем поставок ......................... 168
Важное предупреждение ......................... 169
Обзор: сетевой видеорегистратор ......................... 170
Обзор: внутренняя камера ......................... 171
комендации по установке ......................... 172
Программное обеспечение – Настройка ......................... 176
Установка оборудования ......................... 183
141006-Quick-Guide-TVVR36100-BUCH.indb 5 07.11.14 13:56

6
Deutsch
• 4 Kanal Netzwerk Videorekorder
• WLAN 720p Innen Kamera mit
Alarmfunktion
• 2 x Netzteil inkl. EU-, UK- und AU-
Kaltgerätekabel
• 1 x 1 m LAN-Kabel
1 x 18 m LAN-Kabel
• USB Maus
• Befestigungsmaterial
• Festverbaute HDD
• Quick Guide
• CD
Lieferumfang
Manual
EU, AU, UK EU, AU, UK
141006-Quick-Guide-TVVR36100-BUCH.indb 6 07.11.14 13:56

7
Deutsch
Warnhinweise
Betreiben und lagern Sie den Rekorder
und die Kamera nur unter den
vom Hersteller empfohlenen
Umgebungsbedingungen.
Achten Sie darauf, dass immer eine
ausreichende Belüung vorhanden ist.
Achten Sie auf eine unterbrechungs-
freie Stromversorgung.
Halten Sie starke Magnetfelder vom
Rekorder und der Kamera fern.
Halten Sie Flüssigkeiten
vom Rekorder fern.
Schalten Sie den Rekorder aus,
bevor Sie Peripheriegeräte
anschließen oder entfernen.
Achten Sie darauf, dass die Netzwerk-
kamera sicher montiert ist.
Betreiben Sie die Netzwerkkamera nur
mit einer geeigneten Spannungsquelle.
141006-Quick-Guide-TVVR36100-BUCH.indb 7 07.11.14 13:56

8
Deutsch
Übersicht: Netzwerk Videorekorder
LAN
RJ45-Anschluss für eine
Netzwerkverbindung
RJ-45 Anschlüsse
Für den Anschluss von
IP-Kameras (PoE)
Audio OUT
Audioausgang Cinch
Audio IN
Audioeingang Cinch
HDMI
HDMI Monitoranschluss
USB
Anschluss für USB-Geräte
48 V
48 V Stromanschluss
VGA
VGA Monitoranschluss
141006-Quick-Guide-TVVR36100-BUCH.indb 8 07.11.14 13:56

9
Deutsch
Übersicht: Innenkamera
Objektiv
Mikrofon
Lichtsensor für Tag-/
Nachtumschaltung
Status LEDs
IR LED
PIR-Passiv
Infrarot Sensor
Alarmein- und ausgang
Links: Eingang
Mitte: Masse
Rechts: Ausgang
12 V DC Stromanschluss
WPS-/Reset-Taste
LAN (PoE-fähig)
141006-Quick-Guide-TVVR36100-BUCH.indb 9 07.11.14 13:56

10
Deutsch
Tipps zur Installation
Es gibt 2 Möglichkeiten der Installation:
Versorgen Sie den Rekorder mit Spannung. Die blaue LED Bar auf der Oberseite des Rekorders signalisiert, dass das Gerät an ist.
Sie haben die Möglichkeit das Leuchten der LED Bar über das Menü auszuschalten.
4x
Möglichkeit 1 Möglichkeit 2
141006-Quick-Guide-TVVR36100-BUCH.indb 10 07.11.14 13:56

11
Deutsch
Anschluss der Netzwerkkamera an einen Router/Switch
• Verbinden Sie Ihren PC/Laptop mit dem Router/Switch.
• Verbinden Sie die Netzwerkkamera mit dem Router/Switch.
• Schließen Sie die Spannungsversorgung der Netzwerkkamera an.
• Wenn in Ihrem Netzwerk ein DHCP-Server (Automatische
IP-Adressen Vergabe durch den Router) verfügbar ist, stellen
Sie die Netzwerkschnittstelle Ihres PCs/Laptop auf „IP-Adresse
automatisch beziehen“.
• Sollte kein DHCP-Server verfügbar sein, kongurieren Sie die
Netzwerkschnittstelle Ihres PCs/Laptop auf 192.168.0.2, das
Default Gateway auf 192.168.0.1 und die Subnetzmaske auf
255.255.255.0.
• Gehen Sie weiter zu Punkt 5, um die Ersteinrichtung
abzuschließen und die Verbindung zur Netzwerkkamera
aufzubauen.
Möglichkeit 2
141006-Quick-Guide-TVVR36100-BUCH.indb 11 07.11.14 13:56

12
Deutsch
Passwortabfrage
• Ab Werk ist in der Netzwerkkamera ein Administratorkennwort
vergeben. Aus Sicherheitsgründen sollte jedoch umgehend ein
neues Passwort vergeben werden. Nach dem Speichern eines
solchen Administrator-Passworts fragt die Netzwerkkamera vor
jedem Zugang nach dem Benutzernamen und dem Passwort.
• Das Administratorkonto ist werksseitig wie folgt voreingestellt:
Benutzername „admin“ und Passwort „12345“.
• Für die Eingabe des Benutzernamens und Passwortes gehen Sie
bitte wie folgt vor: Önen Sie den Internet Explorer und geben
Sie die IP-Adresse der Kamera ein (z. B. „http://192.168.0.100“).
• Sie werden aufgefordert sich zu authentizieren: Sie sind nun
mit der Netzwerkkamera verbunden und sehen bereits einen
Videostream.
admin
12345
Möglichkeit 2
141006-Quick-Guide-TVVR36100-BUCH.indb 12 07.11.14 13:56

13
Deutsch
Erster Zugang zur Netzwerkkamera
• Der erste Zugang zur Netzwerkkamera erfolgt unter Verwendung
des ABUS IP Installers.
• Nach dem Start des Assistenten sucht dieser nach allen
angeschlossenen Netzwerkkameras und Videoservern in Ihrem
Netzwerk.
• Sie nden das Programm auf der beiliegenden CD-ROM. Installieren
Sie das Programm auf Ihr PC-System und führen Sie es aus.
• Falls ein DHCP-Server in Ihrem Netzwerk vorhanden ist, erfolgt die
Vergabe der IP-Adresse sowohl für Ihren PC/Laptop, als auch der
Netzwerkkamera automatisch.
• Ist kein DHCP-Server verfügbar, so stellt die Netzwerkkamera
automatisch folgende IP Adresse ein: 192.168.0.100.
• Ihr PC-System muss sich im selben IP-Subnetz benden, um eine
Kommunikation zur Netzwerkkamera herstellen zu können.
Möglichkeit 2
141006-Quick-Guide-TVVR36100-BUCH.indb 13 07.11.14 13:56

14
Deutsch

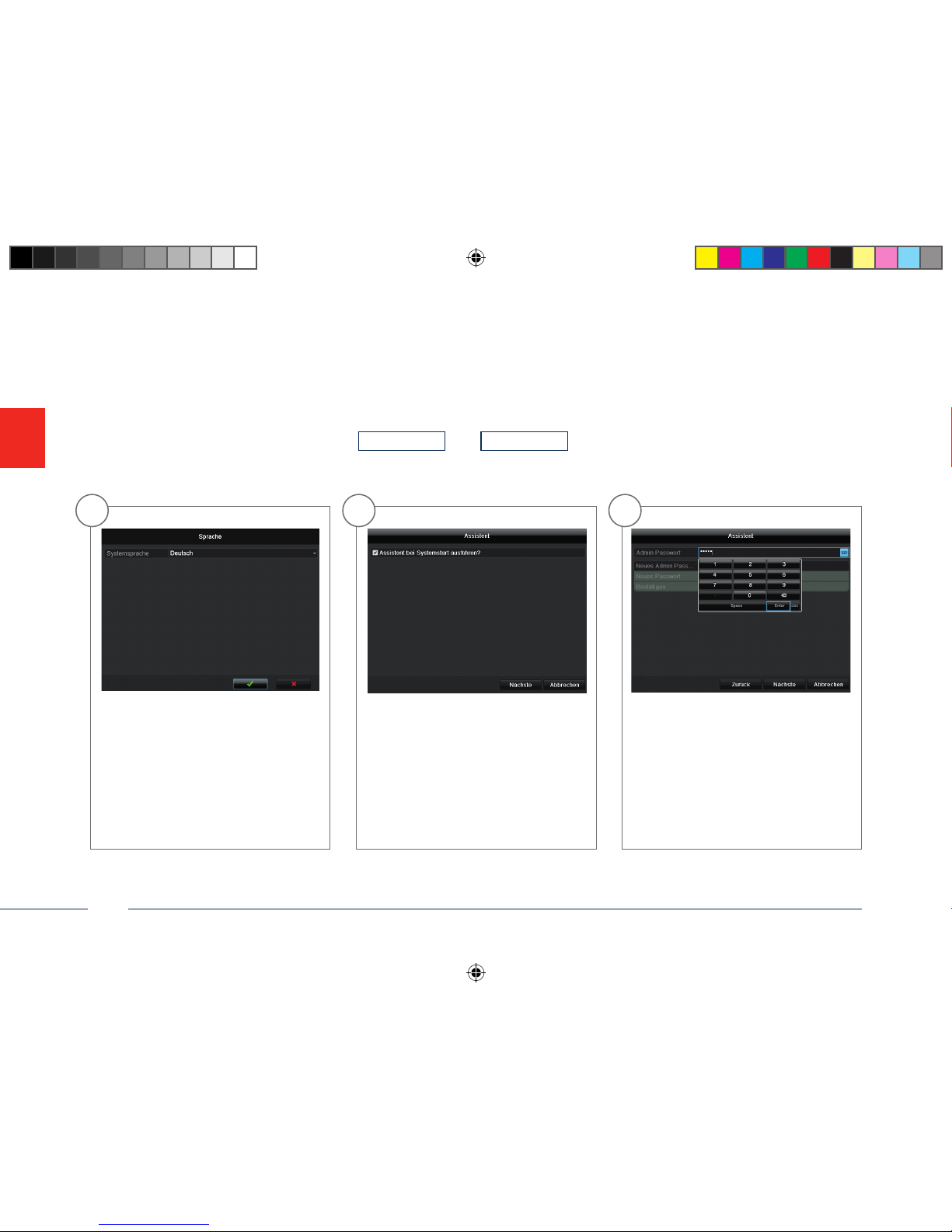

Sowareeinrichtung
1 2 3
Wenn Sie das Häkchen deaktivieren,
wird der Einrichtungsassistent beim
nächsten Start nicht mehr automatisch
ausgeführt. Klicken Sie auf „Nächste“.
Wählen Sie die gewünschte Sprache
aus und klicken Sie auf „ü“.
Geben Sie in das Feld Admin Passwort
das Passwort 12345 ein. Bestätigen Sie
mit „Enter“.
+
Möglichkeit 1 Möglichkeit 2
141006-Quick-Guide-TVVR36100-BUCH.indb 14 07.11.14 13:56

15
Deutsch
4 5 6
Falls Sie das Passwort ändern möch-
ten, setzen Sie ein Häkchen bei „Neues
Admin Passwort“. Geben Sie das neue
Passwort in die Felder „Neues Pass-
wort“ und „Bestätigen“ ein. Notieren
Sie sich das neue Passwort und ver-
wahren Sie es an einem sicheren Ort.
Klicken Sie auf „Nächste“.
Legen Sie die Zeitzone, Datum / -format
und Systemzeit fest. Verlassen Sie den
Screen mit Klicken auf „Nächste“.
Verbindungsgeschwindigkeit bei `NIC
Typ` manuell einstellen. Voreingestellt
und empfohlen ist die automatische
Erkennung (Self adaptive).
141006-Quick-Guide-TVVR36100-BUCH.indb 15 07.11.14 13:56

16
Deutsch
7 8 9
Falls Ihr Router die Adressdaten nicht
automatisch zuweist, geben Sie die
Daten in den folgenden Schritten ein.
Die Graphik illustriert beispielha die
anschließenden Geräte mit den dazu-
gehörigen IP-Adressen.
Möchten Sie, dass die Adressdaten
automatisch zugewiesen werden,
setzen Sie ein Häkchen bei DHCP. Die
Adressen werden dann automatisch
vom Router vergeben (sofern
unterstützt). Gehen Sie in diesem Fall
weiter zu Punkt 13.
Die IP-Adresse muss dem Standard
Gateway-Wert in den ersten drei
Stellen entsprechen. Die letzte Stel-
le bezeichnet die durch das Standard
Gateway angesprochenen Geräte und
wird für jedes Gerät einzeln festgelegt.
Wählen Sie für den Rekorder z.B. 64,
also xxx.xxx.xxx.64.
192.168.0.1
192.168.0.25192.168.0.20
141006-Quick-Guide-TVVR36100-BUCH.indb 16 07.11.14 13:56

17
Deutsch
10 11 12
Die Subnetzmaske ist ein Netzwerk-
segment, in dem IP-Adressen mit der
gleichen Netzwerkadresse benutzt
werden. Der Standardwert ist hier
meist 255.255.255.0. Um den Wert für
das Standard Gateway zu ermitteln,
benutzen Sie einen an das Netzwerk
angeschlossenen Windows-PC.
Rufen Sie dort im Startmenü den Be-
fehl “Ausführen” auf. Geben Sie in das
neue Fenster “cmd” und in die an-
schließend geönete Eingabeauorde-
rung “ipcong” ein. Übernehmen Sie
den Wert des Standardgateway.
Der DNS Server “übersetzt” eine
Internetadresse in eine IP-Adresse.
Tragen Sie bei Bevorzugter DNS Server
den Wert des Standard-Gateway ein.
141006-Quick-Guide-TVVR36100-BUCH.indb 17 07.11.14 13:56

18
Deutsch
13 14 15
Die installierte Festplatte muss vor der
Benutzung initialisiert werden. Wäh-
len Sie die zu initialisierende Festplat-
te aus.
Klicken Sie auf „Suchen“ um nach vor-
handenen Netzwerkkameras im Netz-
werk zu suchen.
Klicken Sie Init und bestätigen Sie die
erfolgreiche Initialisierung mit OK.
Wechseln Sie zum nächsten Screen mit
„Nächste“.
141006-Quick-Guide-TVVR36100-BUCH.indb 18 07.11.14 13:56

19
Deutsch
Um die Aufnahme zu aktivieren, müs-
sen Sie auf die Checkbox bei „Starte
Aufnahme“ klicken. Wählen Sie aus,
ob dauerha (Dauer) oder nur bei
Bildveränderung (Bewegungserken-
nung) aufgezeichnet werden soll.
16 17 18
Nachfolgend nden Sie alle kompa-
tiblen Netzwerkkameras. Wählen Sie
anhand der Checkbox die gewünsch-
ten Netzwerkkameras aus und klicken
Sie auf hinzufügen. Wechseln Sie zum
nächsten Screen mit „Nächste“.
Wählen Sie in dem Dropdown-Menü
die Kamera aus, mit welchem Kanal Sie
aufnehmen wollen. Beachten Sie bit-
te, dass die Zeitpläne im Rekorderme-
nü deniert werden müssen. Näheres
hierzu nden Sie im Benutzerhand-
buch .
141006-Quick-Guide-TVVR36100-BUCH.indb 19 07.11.14 13:56

20
Deutsch
19 20
Zum Übernehmen der Aufzeichnungs-
einstellung auf eine oder mehrere Ka-
merakanäle klicken Sie auf „Kopiere“.
Wählen Sie die Checkbox des gewünsch-
ten Kamerakanals aus und klicken Sie
auf „OK“. Die Einstellungen wurden
nun für diesen Kamerakanal kopiert.
Klicken Sie auf „OK“ um die Ersteinrich-
tung abzuschließen.
141006-Quick-Guide-TVVR36100-BUCH.indb 20 07.11.14 13:56
