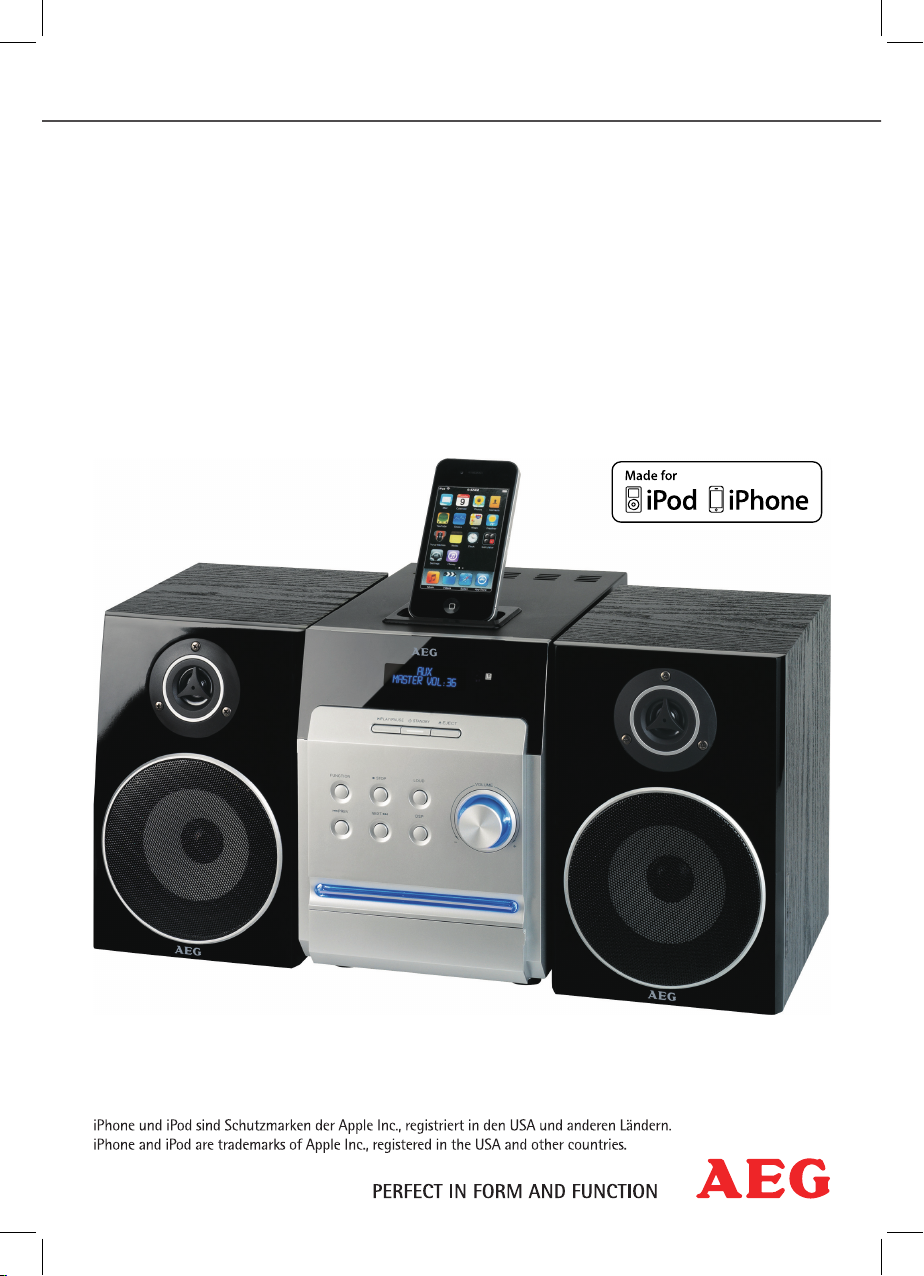

AEG MC 4448 DVD User manual

Bedienungsanleitung/Garantie
Instruction Manual
Musik-Center mit DVD für iPhone/iPod
Music Center with DVD for iPhone/iPod
MC 4448 DVD

Deutsch
Inhalt
Übersicht der Bedienelemente.......................................Seite 3
Bedienungsanleitung.........................................................Seite 4
Technische Daten.................................................................Seite 6
Garantiebedingungen........................................................Seite 36
English
Contents
Overview of the components.........................................Page 3
Instruction Manual.............................................................Page 39
Technical Data.......................................................................Page 41
Inhalt 32

Übersicht der Bedienelemente
32
Overview of the Components

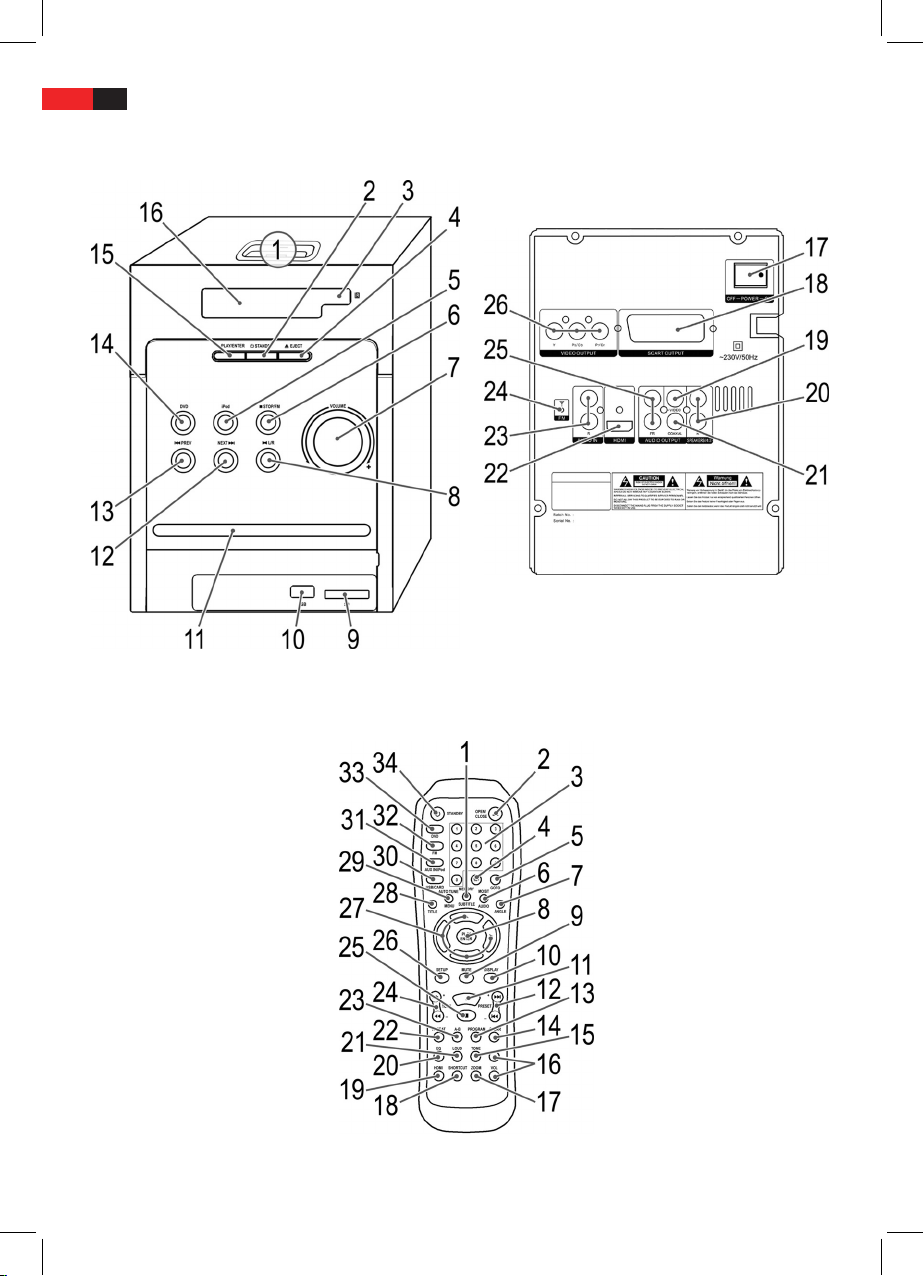

Abb./Fig. 1 Abb./Fig. 2
Abb./Fig. 3

Deutsch
4
Geräteteile (Abb. 1 / Abb. 2) 1 Dock Anschluss
2 Taste „Betriebsbereitschaft“
(STANDBY)
3 IR Empfänger
4 Taste „Önen/Schließen“
(EJECT)
5 Taste „Betriebsart iPod” (iPod)
6 Taste „Stopp/Radio“ ( STOP/
FM)
7 VOLUME Lautstärkeregler
8 Taste „Tonwahl“ ( L/R)
9 Speicherkarten-Schlitz
10 USB Schnittstelle
11 CD/DVD-Fach
12 Taste „Vorwärts“ (NEXT )
13 Taste „Rückwärts“ ( PREV)
14 Taste „Betriebsart DVD“ (DVD)
15 Taste „Wiedergabe/Pause /
Bestätigen“ ( PLAY/ENTER)
16 Display
17 POWER ON/OFF Schalter (Netz
Ein-/Aus)
18 SCART-Ausgang
19 Composite-Video-Ausgang
20 SPEAKERS R/L Lautsprecher-
Anschlüsse
21 Digitaler-Audio-Ausgang
22 HDMI Ausgang
23 AUX IN Audio-Eingänge
24 FM Wurfantenne
25 FL/FR Audio-Ausgänge
26 Komponenten-Video-Ausgang

Deutsch 5
Fernbedienung (Abb. 3) 1 MEMORY/SUBTITLE: Im
Radiomodus zum Speichern
von Radiosendern. Untertitel
anzeigen/ausblenden.
2 „“ OPEN/CLOSE: CD/DVD-
Fach önen bzw. schießen.
3 Zierntasten: Direkte Anwahl
der Kapitel oder Lied-Nummer.
4 10+: Zur Auswahl der Kapitel/
Tracks über 9. Erneuter Druck
erhöht um jeweils 10.
5 GOTO: Passage der CD/DVD di-
rekt ansteuern. Im Radiomodus
zur Direkteingabe der Frequenz.
6 MO/ST / AUDIO: Im Radiomo-
dus zum Umschalten zwischen
Stereo und Mono. Audio-
Einstellungen verändern.
7 ANGLE: Bildwinkel auswählen.
8 PLAY/ENTER: Wiedergabe
starten. Die Eingabe bestätigen.
9 MUTE: Stummschalten.
10 DISPLAY: Wiedergabestatus auf
Bildschirm anzeigen.
11 „“: Bild anhalten. Film weiter
abspielen mit der Taste „PLAY/
ENTER“.
12 /PRESET+: Sprung zum
nächsten Kapitel oder Lied. Im
Radiomodus zum Durchschal-
ten der gespeicherten Radio-
sender.
/PRESET-: Sprung zum
vorherigen Kapitel oder Lied.
Im Radiomodus zum Durch-
schalten der gespeicherten
Radiosender.
13 PROGRAM: Playlist aufrufen.
14 CLEAR: Eingabe löschen.
15 TONE: Bässe und Höhen ein-
stellen. Mit den VOL+/- Tasten
(16) nehmen Sie die Einstellun-
gen vor.
16 VOL+/-: Lautstärke erhöhen/
Lautstärke vermindern.
17 ZOOM: Ein- oder Auszoomen.
18 SHORTCUT: Werbung oder
Warnhinweise vom Hauptlm
überspringen (sofern von der
DVD unterstützt).
19 HDMI: HDMI Auösung aus-
wählen.
20 EQ: Klangoption einstellen.
21 LOUD: Loudness-Funktion ein-/
ausschalten.
22 REPEAT: Titel, Kapitel, etc.
wiederholen.
23 A-B: Auswahl der zu wieder-
holenden Passage.
24 /TUNE-: Schnellrücklauf. Im
Radiomodus zum Einstellen/
Suchen eines Radiosenders.
/TUNE+: Schnellvorlauf. Im
Radiomodus zum Einstellen/
Suchen eines Radiosenders.
25 „“: Wiedergabe stoppen.
26 SETUP: Setup-Menü starten.
27 Richtungstasten: Navigation
im Bildschirmmenü.
28 TITEL: Playback-Control bei
VCD anzeigen.
29 AUTO TUNE/MENU: Im Ra-
diomodus zum Aktivieren des
automatischen Sendersuch-
laufs. Hauptmenü der DVD/VCD
anzeigen.
30 USB/CARD: USB / CARD Um-
schaltung.
31 AUX IN/iPod: Zur Auswahl
zwischen AUX IN und iPod.
32 FM: Radiomodus auswählen.
33 DVD: DVD Modus auswählen.
34 „“ STANDBY: Standby-Modus
aktivieren.

Deutsch
6
Technische Daten Geräteart Music-Center mit DVD für iPhone/iPod
Modell MC 4448 DVD
Stromversorgung 230 V, 50 Hz
Leistung 40 W
Abmessungen (B x H x T) Gerät: 161 x 227 x 260 mm
Boxen: 146 x 224 x 187 mm
Gewicht 4,7 kg
Laser Halbleiter-Laser
Signalformat PAL/NTSC
Signal-Rauschabstand >=80 dB
Video-Ausgang 1,0 V (P-P) 75 Ω
Analoger Audio-Ausgang 2,0 V (rms)
Y/Cb/Cr-Ausgang (Y) 1,0 V (P-P), 75 Ω
K
(Pb)/(Pr) 0,7 V (P-P), 75 Ω
K
Betriebsumgebung 5°C bis 35°C, ebener Untergrund
Kompatible Medien DVD-Video (DVD Disc, DVD ±R/RW)
K
MPEG-4 Video (von CD/DVD Disc, DVD±R/
K
RW, CD-R/RW)
Audio CD (von CD Disc, CD-R/RW)
K
Video CD (von CD Disc, CD-R/RW)
K
MP3 les (von CD/DVD Disc, DVD±R/RW,
K
CD-R/RW)
Regionalcode 2 (= Europa, Grönland, Südafrika, Ägypten
und Naher Osten, Japan)
Musikleistung 100 W (PMPO)
„Made for iPod“ und „Made for iPhone“ bedeutet, dass ein elektronisches
Zubehör konzipiert wurde, um eine Verbindung speziell mit einem iPod
oder iPhone herzustellen und wurde von dem Entwickler zertiziert,
um den Leistungsstandard der Apple Inc. zu erfüllen. Apple Inc. ist nicht
verantwortlich für den Betrieb dieses Gerätes oder die Einhaltung der
Sicherheitsvorschriften und Normen.
Bitte beachten Sie, dass der Einsatz dieses Zubehörs mit iPod oder iPhone
sich auf die drahtlose Leistung auswirken kann.
Inhaltsverzeichnis Geräteteile..............................................................................................................................4
Fernbedienung......................................................................................................................5
Technische Daten ...............................................................................................................6
Sicherheitshinweise ...........................................................................................................8
Aufstellen und Anschließen ........................................................................................ 10
Inbetriebnahme..................................................................................................................11
Über den DVD-Player .....................................................................................................15
Medien wiedergeben.......................................................................................................16
Im Dateimodus arbeiten ...............................................................................................20
Voreinstellungen ändern ..............................................................................................23
Radioprogramme einstellen ........................................................................................ 31
AUDIO IN (R/L) Eingangsbuchsen .............................................................................32
Docking Anschluss für iPod/iPhone .........................................................................32

Deutsch 7
Fehlerbehebung ...............................................................................................................34
Entsorgung .........................................................................................................................35
Garantiebedingungen.....................................................................................................36
Garantieabwicklung ........................................................................................................36
Konformitätserklärung ..................................................................................................37
OSD-Menü Übersicht......................................................................................................38
Vielen Dank! Es freut uns, dass Sie sich für das Musik-Center MC 4448 DVD entschie-
den haben!
Wir wünschen Ihnen viel Freude mit dem Gerät und danken Ihnen für
den Kauf!
Symbole in dieser
Bedienungsanleitung
Wichtige Hinweise für Ihre Sicherheit sind besonders gekennzeichnet.
Beachten Sie diese Hinweise unbedingt, um Unfälle und Schäden am
Gerät zu vermeiden:
WARNUNG:
Warnt vor Gefahren für Ihre Gesundheit und zeigt mögliche Verlet-
zungsrisiken auf.
ACHTUNG:
Weist auf mögliche Gefährdungen für das Gerät oder andere
Gegenstände hin.
HINWEIS:
Hebt Tipps und Informationen für Sie hervor.
Herstelleranschrift ETV
Elektro-technische Vertriebsgesellschaft mbH
Industriering Ost 40
47906 Kempen
Telefon: + 49 2152 2006 666
Mail: [e-mail]
Im Zuge ständiger Produktverbesserungen behalten wir uns technische
und gestalterische Änderungen vor.

Deutsch
8
Sicherheitshinweise
Bedienungsanleitung Lesen Sie diese Bedienungsanleitung vollständig durch, bevor Sie das
Gerät verwenden.
Bewahren Sie die Anleitung gut auf. Falls Sie das Gerät an Dritte weiter-
geben, geben Sie auch die Bedienungsanleitung mit.
Die Nichtbeachtung dieser Anleitung kann zu schweren Verletzungen
oder Schäden am Gerät führen.
Für Schäden, die aufgrund der Nichtbeachtung dieser Bedienungsanlei-
tung entstehen, übernehmen wir keine Haftung.
Das Gerät darf nur im Haushalt für die private Nutzung eingesetzt wer-
den. Es ist für eine gewerbliche Nutzung nicht geeignet.
Kinder Lassen Sie das Gerät nicht unbeaufsichtigt und verwenden Sie es
K
nicht, wenn Kinder oder Personen, die die Gefahren nicht einschätzen
können, in der Nähe sind.
Kinder oder Personen, die die Gefahren nicht einschätzen können,
K
dürfen das Gerät nicht benutzen. Bewahren Sie es unzugänglich auf.
Verpackungsmaterialien dürfen nicht zum Spielen verwendet werden.
K
Es besteht Erstickungsgefahr.
Stromversorgung Das Gerät wird mit elektrischem Strom betrieben, daher besteht grund-
sätzlich die Gefahr eines elektrischen Schlags. Achten Sie daher besonders
auf Folgendes:
Fassen Sie den Stecker niemals mit nassen Händen an.
K
Wenn Sie den Stecker aus der Steckdose herausziehen wollen, ziehen
K
Sie immer direkt am Stecker. Ziehen Sie niemals am Kabel, es könnte
reißen.
Achten Sie darauf, dass das Stromkabel nicht geknickt, eingeklemmt,
K
überfahren wird, oder mit Hitzequellen in Berührung kommt.
Achten Sie darauf, dass das Stromkabel beim Betrieb nicht um das
K
Gerät gewickelt ist.
Stellen Sie das Gerät beim Betrieb nicht auf das Stromkabel.
K
Verwenden Sie nur Verlängerungskabel, die für die Leistungsaufnahme
K
des Gerätes ausgelegt sind.
Halten Sie das Gerät von Regen und aller Feuchtigkeit fern.
K
Betreiben Sie das Gerät nur, wenn die auf dem Typenschild des Gerätes
K
angegebene elektrische Spannung mit der Spannung Ihrer Steckdose
übereinstimmt. Eine falsche Spannung kann das Gerät zerstören.
Stellen Sie keinesfalls Blumenvasen etc. auf das Gerät. Wasser könnte
K
in das Gerät gelangen.
Önen Sie das Gerät nicht.
K
Ziehen Sie den Netzstecker, wenn Sie das Gerät längere Zeit nicht
K
verwenden.
Achten Sie darauf, dass das Stromkabel keine Stolperfalle darstellt.
K

Deutsch 9
Laser Dieses Gerät ist als Laser-Gerät der Klasse 1 (CLASS 1 LASER) klassiziert.
Das zugehörige Etikett bendet sich außen auf dem Gerät. Laser-Strahlen
können die Augen schädigen. Beachten Sie daher Folgendes:
Önen Sie auf keinen Fall das Gerät. Versuchen Sie nicht, das Gerät zu
K
zerlegen.
Um Gefährdungen zu vermeiden: Lassen Sie Wartungsarbeiten nur
K
durch den Hersteller oder seinen Kundendienst durchführen.
Transport Um eine Beschädigung der DVD zu vermeiden, entnehmen Sie diese
K
vor dem Transport aus dem Gerät.
Bewegen Sie das Gerät nicht, wenn es in Betrieb ist.
K
Standort Der sichere Betrieb des Gerätes setzt einen dem Gerät angemessenen
Standort voraus. Beachten Sie daher Folgendes:
Schützen Sie das Gerät vor Witterungseinüssen. Verwenden Sie es
K
nie im Freien.
Schützen Sie das Gerät vor Feuchtigkeit.
K
Stellen Sie keine mit Flüssigkeiten gefüllten Gefäße, z.B. Vasen, auf das
K
Gerät.
Stellen Sie das Gerät nie auf oder in der unmittelbaren Nähe von Wär-
K
mequellen wie z.B. Heizungen, Öfen etc. auf.
Stellen Sie das Gerät nicht in direktes Sonnenlicht.
K
Stellen Sie das Gerät so auf, dass eine ausreichende Luftzufuhr
K
gewährleistet ist. So vermeiden Sie einen Wärmestau im Inneren
des Gerätes. Achten Sie dazu darauf, dass die Lüftungsschlitze nicht
blockiert werden.
Schützen Sie das Gerät vor mechanischen Erschütterungen.
K
Stellen Sie das Gerät immer auf eine feste, ebene Unterlage.
K
Schützen Sie die Fernbedienung vor Witterungseinüssen, Feuchtig-
K
keit und hohen Temperaturen (z.B. durch direktes Sonnenlicht).
Betrieb
Das Gerät kann ein Standbild unbeschränkte Zeit auf dem Fernseh-
K
schirm/Bildschirm anzeigen. Hierbei können Schäden am Bildschirm
entstehen. Aktivieren Sie daher ggf. den Bildschirmschoner Seite 29,
„Allgemeines Setup-Menü“.
Erhöhen Sie die Lautstärke nicht, wenn gerade eine sehr leise Passage
K
wiedergegeben wird. Der Lautsprecher könnte beschädigt werden,
wenn plötzlich die Wiedergabe einer sehr lauten Passage beginnt.
Bewegen Sie das Gerät nicht, wenn sich eine DVD im Gerät bendet.
K
Die DVD könnte beschädigt werden.
Stecken Sie die Hand nicht in das DVD-Fach. Sie könnte verletzt wer-
K
den.
Legen Sie ausschließlich DVDs bzw. CDs in das DVD-Fach, das Gerät
K
könnte sonst beschädigt werden.
Schalten Sie das Gerät am Netz-Ein-/Aus-Schalter aus, wenn Sie es
K
längere Zeit nicht verwenden.
Ziehen Sie bei Gewitter den Netzstecker aus.
K

Deutsch
10
Bestimmungsgemäße
Verwendung
Der DVD-Player ist ausschließlich für die folgenden Aufgaben bestimmt:
Abspielen von Video-DVDs/Video CDs.
K
Abspielen von Audio-CDs.
K
Empfang von Radioprogrammen.
K
Tonwiedergabe von externen Audioquellen.
K
Jede weitere Verwendung gilt als nicht bestimmungsgemäß und ist
untersagt.
Defekt Sollte das Gerät einmal defekt sein:
Wenn die Netzanschlussleitung dieses Gerätes beschädigt wird, muss
K
sie durch den Hersteller oder seinen Kundendienst ersetzt werden, um
Gefährdungen zu vermeiden.
Sollte Flüssigkeit in das Gerät gelangt sein oder wurde das Gerät
K
fallengelassen oder anderweitig beschädigt, muss das Gerät von einem
autorisierten Fachhändler überprüft werden. Trennen Sie das Gerät
vom Stromnetz und setzen Sie sich mit einem autorisierten Fachhänd-
ler in Verbindung.
Setzten Sie sich mit der Service-Hotline in Verbindung
KSeite 36,
„Garantieabwicklung“. Viele Probleme können über diesen Weg gelöst
werden.
Aufstellen und Anschließen
Auspacken Packen Sie das Gerät und alle Zubehörteile aus und überprüfen Sie den
Inhalt auf Vollständigkeit.
ACHTUNG:
Transportieren/versenden Sie das Gerät grundsätzlich immer in der Origi-
nalverpackung, damit es keinen Schaden nimmt. Heben Sie dazu die Ver-
packung auf. Entsorgen Sie nicht mehr benötigtes Verpackungsmaterial
entsprechend der in Ihrem Land geltenden Vorschriften.
HINWEIS:
Sollten Sie einen Transportschaden bemerken, wenden Sie sich umge-
hend an Ihren Händler.
Aufstellen 1. Stellen Sie das Gerät und die Lautsprecher auf eine stabile, waage-
rechte und ebene Fläche. Halten Sie einen Abstand von mindestens
10 cm zu Wänden oder Gegenständen.
2. Schließen Sie das Gerät an eine vorschriftsmäßig installierte Steckdo-
se an.
Aufstellen der Lautsprecher HINWEIS:
Stecken Sie den Stecker des DVD Players erst in die Steckdose, wenn alle
Lautsprecherboxen und Anschlüsse korrekt verkabelt sind!
1. Stecken Sie die Cinchstecker von den Lautsprechern in die Buchsen
SPEARKERS R/L (Abb. 2/ 20).

Deutsch 11
Inbetriebnahme
Batterien in die
Fernbedienung einsetzen WARNUNG:
Austretende Batteriesäure kann zu gesundheitlichen Schäden führen.
Entnehmen Sie die Batterien aus dem Batteriefach, sobald sie verbraucht
sind oder die Fernbedienung voraussichtlich längere Zeit nicht benutzt
wird. Austretende Batteriesäure sofort mit einem Tuch entfernen. Bei
Hautkontakt betroene Stelle sofort waschen. Bei Verschlucken sofort
Arzt aufsuchen. Bei Augenkontakt Augen auswaschen und Arzt aufsu-
chen.
ACHTUNG:
Ungleiche Batterietypen oder neue und gebrauchte Batterien dürfen
nicht zusammen verwendet werden. Unterschiedliche Batterietypen
weisen unterschiedliche Eigenschaften auf. Ein gemeinsamer Einsatz
alter und neuer Batterien kann die Lebensdauer der neuen Batterien ver-
kürzen und eventuell ein Auslaufen der alten Batterien zur Folge haben.
Beachten Sie beim Entsorgen alter Batterien die im jeweiligen Land
geltenden gesetzlichen Vorschriften und Umweltbestimmungen. Werfen
Sie Batterien niemals ins Feuer!
HINWEIS:
Die Lebensdauer der beiliegenden Batterien kann lagerungsbedingt
verkürzt sein.
1. Önen und entfernen Sie den Batteriefachdeckel.
2. Legen Sie zwei Batterien Typ AAA/R03 (1,5 V) polaritätsrichtig
(+ und -) in das Batteriefach ein. Beginnen Sie jeweils mit dem
negativen Polende (-).
3. Setzen Sie den Batteriefachdeckel auf und schließen Sie ihn.
HINWEIS:
Die Signale der Fernbedienung werden mit Infrarotlicht an den DVD-
K
Player übertragen. Achten Sie daher darauf, dass der DVD-Player
nicht in direktem Sonnenlicht steht. Die Übertragung der Signale von
der Fernbedienung zum DVD-Player könnte unmöglich sein.
Einige Tasten nden Sie sowohl am Gerät als auch auf der Fernbedie-
K
nung. Gleichlautende Tasten bewirken die gleiche Funktion.
Wirkungskreis der Fernbedienung
Zur Benutzung der Fernbedienung richten Sie diese auf den Fernbe-
dienungssensor an der Vorderseite des Gerätes. Der Abstand von der Fern-
bedienung zum Sensor sollte 7 Meter nicht überschreiten. Der Winkel der
Fernbedienung zum Fernbedienungssensor sollte nach rechts, links, oben
und unten 30° nicht überschreiten.
Audio-/Videoleitungen HINWEIS:
Ein störungsfreier Betrieb ist nur mit Audio-/Videoleitungen bis zu 1,5 m
gewährleistet.

Deutsch
12
Videokabel anschließen Mit dem Videokabel werden die Bilddaten von Ihrem DVD-Player zu
ihrem Fernsehgerät oder Video-Projektor übertragen.
Sie haben vier verschiedene Möglichkeiten, den DVD-Player mit ihrem
Fernseher/Video-Projektor zu verbinden. Wählen Sie in Abhängigkeit von
Ihrem Wiedergabegerät eine Möglichkeit aus.
HINWEIS:
Sofern Sie keine SCART- oder HDMI-Verbindung verwenden, müssen Sie
in jedem Fall auch eine zusätzliche Audio-Verbindung zur Übertragung
der Audio-Daten (also des Tons) herstellen.
Abb. 2/18
SCART
Mit SCART werden sowohl Video- als auch Audio-Daten übertragen.
1. Stecken Sie den SCART-Stecker fest in die Buchse auf der Rückseite
des Gerätes.
2. Stecken Sie den SCART-Stecker in die entsprechende Buchse ihres
Wiedergabegerätes.
Abb. 2/22
HDMI Anschluss
Eine Verbindung mit einem HDMI-Kabel gewährleistet eine sehr gute
Wiedergabequalität.
Mit HDMI werden sowohl Video- als auch Audio-Daten übertragen.
1. Stecken Sie den HDMI-Stecker in die Buchse auf der Rückseite des
Gerätes.
2. Stecken Sie den HDMI -Stecker in die entsprechende Buchse Ihres
Wiedergabegerätes.
HINWEIS:
Wählen Sie im Menü „Videoeinstellungen“ das Untermenü „HDMI Setup“
aus. Wählen Sie anschließend im Menü „HDMI“ die Option „Ein“ aus.
Abb. 2/26
Komponenten-Video
Eine Verbindung mit einem Komponenten-Video-Kabel bietet die Gewähr
für eine sehr gute Wiedergabequalität.
Mit Komponenten-Video werden nur Video-Signale übertragen.
1. Stecken Sie jeden der drei Stecker in die entsprechende Buchse des
DVD-Players.
2. Stecken Sie die Stecker in die entsprechenden Buchsen Ihres Wieder-
gabegerätes.
Wählen Sie im Menü „Videoeinstellungen“ das Untermenü „Video
Ausgang“ aus. Hier können Sie die Einstellungen „CVBS“, „YPbPr“
und „RGB“ auf Ihr angeschlossenes Wiedergabegerät einstellen. Die
korrekte Einstellung entnehmen Sie bitte der Bedienungsanleitung
des angeschlossenen Gerätes.

Deutsch 13
Abb. 2/19
Composite-Video
Mit Composite-Video werden nur Video-Daten übertragen.
1. Stecken Sie den Composite-Video-Stecker in die Buchse auf der
Rückseite des Gerätes.
2. Stecken Sie den Composite-Stecker in die entsprechende Buchse Ihres
Wiedergabegerätes.
Audio-Kabel anschließen Sie können zwischen drei Übertragungsverfahren für die Ton-Signale
wählen.
Grundsätzlich müssen Sie zunächst wählen, ob der Ton über Ihr Fern-
sehgerät oder über einen Stereo-Verstärker ausgegeben werden soll.
Entsprechend schließen Sie dann das Audio-Kabel an den Fernseher oder
an einen Verstärker an.
HINWEIS:
Sofern Ihr Verstärker über einen digitalen Eingang verfügt, sollten Sie
diesen verwenden. Sie erzielen so eine bessere Tonqualität, zudem ist die
Installation einfacher.
Abb. 2/25
Stereo
Verbinden Sie die beiden Audio-Kabel für den rechten und den linken
Audiokanal mit Ihrem Wiedergabegerät oder Ihrem Verstärker.
1. Stecken Sie die Audio-Stecker in die Buchsen auf der Rückseite des
Gerätes.
2. Stecken Sie die Audio-Stecker in die entsprechenden Buchsen ihres
Wiedergabegerätes oder Ihres Verstärkers.
Abb. 2/21
Digital
Verbinden Sie das Koaxial-Kabel zur Übertragung des digitalen Audiosig-
nals mit Ihrem Wiedergabegerät oder Ihrem Verstärker.
1. Stecken Sie den Audio-Stecker in die Buchse auf der Rückseite des
Gerätes.
2. Stecken Sie den Audio-Stecker in die entsprechende Buchse Ihres
Wiedergabegerätes oder Ihres Verstärkers.

Deutsch
14
Abb. 2/23
AUDIO IN - Eingang
Verbinden Sie die beiden Audio-Kabel für den rechten und den linken
Tonkanal mit Ihrem Ausgabegerät.
1. Stecken Sie die Audio-Stecker in die Buchsen auf der Rückseite des
Gerätes.
2. Stecken Sie die Audio-Stecker in die entsprechenden Buchsen Ihres
Ausgabegerätes.
Antennenanschluss
Abb. 2/24
Antenneneingang
Dieses Gerät verfügt über einen eingebauten FM Radioempfänger.
FM/UKW Empfang:
K
Wickeln Sie die Wurfantenne vollständig ab. Rauscht der empfangene
Sender, versuchen Sie den Empfang wie folgt zu verbessern:
• durchDrehenundab-bzw.aufwickelnderWurfantenne
• durchPositionsänderungderWurfantenne.
Bei schlechtem Empfang empfehlen wir auf Mono zu schalten.
Eingänge an der Vorderseite
Abb. 1/10
USB Eingang
Stecken Sie ein USB Speichermedium direkt in die entsprechende Buchse
des Gerätes.
Abb. 1/9
Speicherkarten Einschub
Schieben Sie eine MMC/SD bzw. MS Speicherkarte in den Karteneinschub
des Gerätes.
Gerät einschalten
Abb. 2/17
Schalten Sie den Hauptschalter des DVD-Players ein, indem Sie den Netz-
Ein-/Aus-Schalter „POWER“ auf der Rückseite des Gerätes auf „ON“
stellen. Sollte sich das Gerät anschließend im Standby Modus benden,
betätigen Sie die Taste STANDBY am Gerät (Abb. 1/2) oder an der
Fernbedienung (Abb. 3/34), um das Gerät einzuschalten.

Deutsch 15
Über den DVD-Player
Sie können mit dem DVD-Player eine Vielzahl von Datei-Formaten ab-
spielen Seite 6, „Technische Daten“.
Beachten sollten Sie jedoch, dass DVDs in vielen Fällen mit einem
sogenannten „Regionalcode“ versehen sind. Dieser gibt an, für welche
Weltregion die DVD bestimmt ist. So kennzeichnet der Regionalcode „1“
beispielsweise DVDs, die für die USA und Kanada bestimmt sind. Der Regi-
onalcode „2“ hingegen kennzeichnet DVD, die für Europa bestimmt sind.
HINWEIS:
Sie können mit dem DVD-Player nur solche DVDs abspielen, die mit dem
Regionalcode 2 gekennzeichnet sind. Es gibt sowohl eine Vielzahl von
Brenn- und Komprimierungsverfahren als auch große Qualitätsunter-
schiede bei (gebrannten) CDs/DVDs. Darüber hinaus hält die Musikindus-
trie keine festen Standards beim Kopierschutz ein. Aus diesen Gründen
kann es in seltenen Fällen zu Problemen bei der Wiedergabe von CDs,
DVDs und MP3 CDs kommen. Dies ist keine Fehlfunktion des Gerätes.
Darüber hinaus kann es in Einzelfällen problematisch sein, CDs oder DVDs
abzuspielen, die auf einem Computer erzeugt wurden (z.B. Urlaubsbil-
der). Überprüfen Sie im Falle von Problemen die Einstellungen des DVD-
Brennprogrammes auf Ihrem Computer. Stellen Sie insbesondere sicher,
dass die DVD nalisiert wurde. Weitere Informationen hierzu nden Sie in
der Bedienungsanleitung Ihres Aufnahmegerätes.
Eingabe nicht möglich
Ist eine von Ihnen gewählte Funktion oder Eingabe nicht möglich, er-
scheint auf dem Bildschirm das nebenstehend abgebildete Zeichen.
Begrie Track:
KMit „Track“ werden die Abschnitte einer Audio-CD bezeichnet.
Hierbei kann es sich beispielsweise um ein Lied, den Satz einer Sym-
phonie, etc. handeln.
Titel/Kapitel:
KVideo-DVDs werden in „Titel“ und „Kapitel“ unterteilt.
Ein „Titel“ kann dabei z.B. ein bestimmter Film sein, die „Kapitel“ hin-
gegen Unterabschnitte dieses Films.
HDMI: H
Kigh Denition Multimedia Interface ist eine Schnittstelle zur
Übertragung hochauösender digitaler Videodaten sowie digitaler
Audiodaten.
MPEG4:
KIhr DVD-Player ist weiterhin für die Wiedergabe von Dateien
geeignet, die MPEG-4 (kurz für Moving Picture Experts Group-4) kom-
primiert sind. MPEG-4 ist eine Kompressionsmethode, durch die große
Datenmengen reduziert werden können, ohne merkliche Qualitätsver-
luste für Bild und Ton.
HINWEIS:
Eine volle Kompatibilität zu weltweit verfügbare Kompressionsverfahren
ist nicht zu gewährleisten, insbesondere wenn mehrere Tonspuren oder
Untertitel im Spiel sind. Auch MPEG 4 Files mit integrierter Sonderfunk-
tion wie Menü, Untertitel etc. werden nicht immer unterstützt. Dies ist
keine Fehlfunktion des Gerätes.

Deutsch
16
Medien wiedergeben
Fernbedienung verwenden Sie übermitteln dem DVD-Player Befehle mit der Fernbedienung. Es ist
dabei wichtig, dass das Ende der Fernbedienung in Richtung des DVD-
Players zeigt.
HINWEIS:
Sollte sich das Gerät noch nicht im DVD Modus benden, drücken Sie
die Taste DVD (Abb. 3/33).
CD/DVD laden 1. Drücken Sie auf die Fernbedienungs-Taste OPEN/CLOSE (Abb. 3/2).
Das CD/DVD-Fach önet sich.
2. Legen Sie die CD/DVD in das Fach.
3. Drücken Sie noch einmal auf die Taste OPEN/CLOSE (Abb. 3/2). Das
CD/DVD-Fach wird geschlossen. Auf dem Display (Abb. 1/16) erscheint
zunächst die Anzeige „LOADING“. Nach kurzer Zeit wird der Typ des
geladenen Mediums angezeigt (z.B. „DVD“).
Bildschirmanzeige
CD-Menü verstehen
Werden CDs abgespielt, so werden folgende Statusinformationen auf dem
Bildschirm angezeigt:
Aktueller Track/Gesamtanzahl der Tracks (1).
K
Zeit (2):
KHier nden Sie Angaben zur Spieldauer, sowie zur verbleiben-
der Spielzeit. Standardmäßig wird die bisherige Wiedergabedauer des
aktuellen Tracks angezeigt. Die Anzeige erfolgt in Stunden, Minuten
und Sekunden. Drücken Sie einmal oder mehrfach auf die Taste
DISPLAY (Abb. 3/10) der Fernbedienung, um sich weitere Zeitanzeigen
anzeigen zu lassen.
Folgende Möglichkeiten stehen zur Auswahl
- verbleibende Zeit bis zum Track-Ende,
- bisherige Wiedergabedauer der CD,
- verbleibende Zeit bis zum CD-Ende.
Bildschirmanzeige DVD-Menü
verstehen
Verwenden Sie DVDs, so können Sie sich das Bildschirmmenü mit einem
Druck auf die Taste DISPLAY (Abb. 3/10) anzeigen lassen.
DVD-Menü
Aktueller Titel/Gesamtanzahl der Titel (1).
K
Aktuelles Kapitel/Gesamtanzahl der Kapitel (2).
K
Zeit (3):
KHier nden Sie Angaben zur Spieldauer, sowie zur verbleiben-
der Spielzeit. Standardmäßig wird die bisherige Wiedergabedauer des
aktuellen Titels angezeigt. Die Anzeige erfolgt in Stunden, Minuten
und Sekunden. Drücken Sie einmal oder mehrfach auf die Taste
DISPLAY (Abb. 3/10) der Fernbedienung, um sich weitere Zeitanzeigen
anzeigen zu lassen.
Folgende Möglichkeiten stehen zur Auswahl
- verbleibende Zeit bis zum Titel-Ende,
- bisherige Wiedergabedauer des Kapitels,
- verbleibende Zeit bis zum Kapitel-Ende.

Deutsch 17
Wiedergabe starten 1. Legen Sie eine CD/DVD in das CD/DVD-Fach Seite 16, „CD/DVD
laden“.
2. Drücken Sie auf die Taste „PLAY/ENTER“ (Abb. 3/8) der Fernbedie-
nung.
HINWEIS:
Startet die Wiedergabe nicht oder ist die Qualität der Wiedergabe
unbefriedigend, dann sollten Sie die Voreinstellungen des DVD-Players
überprüfen.
Wiedergabe unterbrechen 1. Drücken Sie auf die Taste „ “ (Abb. 3/11) der Fernbedienung. Die Wie-
dergabe wird unterbrochen, das aktuell sichtbare Bild wird „eingefro-
ren“.
2. Drücken Sie auf die Taste „ “ (Abb. 3/11) der Fernbedienung, um die
„normale“ Wiedergabe wieder zu starten.
Audio-Sprache/
Audio-Modus ändern
Drücken Sie mehrfach auf die Taste MO/ST / AUDIO (Abb. 3/6), um die
Audio-Sprache zu ändern. Die zur Auswahl stehenden Audio-Sprachen
sind abhängig von der DVD.
HINWEIS:
Sofern das Medium dies nicht unterstützt (z.B. bei einer CD), können Sie
mit dieser Taste den Audiomodus ändern und diese z.B. auf „Mono“ oder
„Stereo“ einstellen.
Untertitel anzeigen Drücken Sie mehrfach auf die Taste MEMORY/SUBTITLE (Abb. 3/1), wenn
Sie die Untertitelausgabe aktivieren, deaktivieren oder wenn Sie eine
andere Untertitelsprache auswählen wollen. Die zur Auswahl stehenden
Untertitel-Sprachen sind abhängig von der DVD.
Wiedergabe stoppen Drücken Sie während der Wiedergabe auf die Taste „
K“ (Abb. 3/25). Die
Wiedergabe wird angehalten.
Drücken Sie noch einmal auf die Taste „
KPLAY/ENTER“ (Abb. 3/8), um
die Wiedergabe von der letzten Position fortzusetzen.
Drücken Sie zweimal auf die Taste „
K“ (Abb. 3/25), um die Wiedergabe
vollständig zu stoppen. Drücken Sie nun noch einmal auf die Taste
„PLAY/ENTER“ (Abb. 3/8), so wird die CD/DVD von vorn abgespielt.
Vorheriges Kapitel/
Track auswählen
Drücken Sie die Taste (Abb. 3/12), um zum Beginn des vorherigen
Kapitels oder Tracks zu springen.
Nächstes Kapitel/Track auswählen Drücken Sie die Taste (Abb. 3/12), um zum Beginn des nächsten Kapi-
tels oder Tracks zu springen.
Track direkt auswählen Tippen Sie die Nummer des gewünschten Kapitels/Tracks mit Hilfe der
Zierntasten der Fernbedienung ein (Abb. 3/3).
Nach kurzer Zeit wird die Wiedergabe dieses Tracks gestartet.

Deutsch
18
Passage über Menü ansteuern Über das Bildschirmmenü können Sie komfortabel beliebige Passagen
eines Mediums ansteuern. Gehen Sie hierzu folgendermaßen vor:
1. Drücken Sie auf die Taste GOTO (Abb. 3/5). Das GOTO Menü erscheint
auf dem Bildschirm.
2. Bewegen Sie diese mit den Richtungstasten (Abb. 3/13) in die ge-
wünschte Rubrik (z.B. „Kapitel“). Drücken Sie anschließend die Taste
PLAY/ENTER (Abb. 3/8).
3. Geben Sie nun den Punkt an, von dem die Wiedergabe starten soll.
In Abhängigkeit vom Typ des Mediums kann es sich dabei beispiels-
weise um eine Tracknummer, ein Kapitel oder auch die Zeit handeln.
Die Eingabe nehmen Sie über die Zierntasten (Abb. 3/3) vor. Nach
kurzer Zeit beginnt die Wiedergabe.
4. Drücken Sie erneut auf die GOTO Taste um das Menü auszublenden.
DVD-Titel/ Kapitel wiederholen 1. Wählen Sie das Kapitel oder den Titel aus, der wiederholt werden soll.
2. Drücken Sie auf die Taste REPEAT (Abb. 3/22). Auf dem Bildschirm
erscheint die Meldung „Kapitel“.
3. Drücken Sie erneut auf die Taste REPEAT, bis Sie die Anzeige „Titel“
oder „Alle“ auf dem Bildschirm sehen.
CD-Track wiederholen 1. Wählen Sie den Track aus, der wiederholt werden soll.
2. Drücken Sie auf die Taste REPEAT (Abb. 3/22). Auf dem Bildschirm
erscheint die Meldung „Stück“.
CD wiederholen Drücken Sie so oft auf die Taste REPEAT (Abb. 3/22), bis auf dem Bild-
schirm die Meldung „Alle“ erscheint.
Wiederholen beenden Drücken Sie so oft auf die Taste REPEAT (Abb. 3/22), bis auf dem Bild-
schirm keine Meldung mehr erscheint.
Passage zum Wiederholen
auswählen
Sie können eine frei gewählte Passage denieren, die automatisch wie-
derholt werden soll.
Gehen Sie hierzu folgendermaßen vor:
1.
Markieren Sie den Beginn der zu wiederholenden Passage. Drücken Sie
dazu während der Wiedergabe einmal auf die Taste A-B (Abb. 3/19)
der Fernbedienung. Auf dem Bildschirm sehen Sie die Anzeige „ A“.
2. Markieren Sie das Ende der zu wiederholenden Passage, indem Sie
ein zweites Mal auf die Taste A-B der Fernbedienung drücken. Auf
dem Bildschirm erscheint die Anzeige „ A-B“. Der zuvor markierte
Abschnitt wird nun wiederholt.
Sie beenden die Wiederholung, indem Sie noch einmal auf die Taste A-B
drücken.
HINWEIS:
Bei MP3 CDs muss die zu wiederholende Passage innerhalb eines Tracks
liegen.

Deutsch 19
DVD-Menü verwenden Normalerweise weist jede DVD ein eigenes Menü auf. Hier können Sie
Kapitel auswählen, Einstellungen vornehmen, etc. Dieses Menü ist DVD-
spezisch und kann daher hier nicht näher beschrieben werden.
Drücken Sie auf die Taste AUTO TUNE/MENU (Abb. 3/29), um das DVD-
Menü zu starten. Navigieren Sie im Menü mit den Richtungstasten (Abb.
3/27). Bestätigen Sie die Eingabe mit der Taste PLAY/ENTER (Abb. 3/8).
Benden Sie sich in einem Menü-Bereich, in dem Sie direkt ein Kapitel
auswählen können, so können Sie dessen Nummer über die Zierntasten
(Abb. 3/3) der Fernbedienung eingeben.
Schnell-Vor- oder Zurücklauf
durchführen
Der DVD-Player verfügt über die Möglichkeit, einen Schnell-Vor-oder
Zurücklauf durchzuführen.
1. Drücken Sie auf die Taste bzw. (Abb. 3/24), um einen Schnellvor-
lauf bzw. Schnellrücklauf zu starten. Auf dem Bildschirm wird nun die
aktuelle Wiedergaberichtung und Geschwindigkeit angezeigt, z.B.
„2x“.
2. Drücken Sie mehrfach auf die Taste bzw. , um die Geschwindig-
keit zu verändern. Die Geschwindigkeit kann um den Faktor 2, 4, 8, 16
oder 32 beschleunigt erfolgen.
3. Drücken Sie auf die Taste „PLAY/ENTER“ (Abb. 3/8), um beim Errei-
chen der gesuchten Passage die normale Wiedergabe zu starten.
Bildausschnitt vergrößern Sie können beim Betrachten von DVDs, VCDs bzw. Bildern den Bildaus-
schnitt verändern.
Drücken Sie auf die Taste ZOOM (Abb. 3/17), um den Bildausschnitt zu
verändern.
Bei DVDs: Drücken Sie mehrfach auf die Taste, um den geeigneten Zoom-
Faktor auszuwählen bzw. um den ursprünglichen Zoom-Faktor wieder
einzustellen.
Bei JPEGs: Drücken Sie mehrfach auf die / Tasten (Abb. 3/24), um den
gewünschten Zoom-Faktor auszuwählen.
HINWEIS:
Mit den Richtungstasten (Abb. 3/27) können Sie sich im gezoomten Bild
bewegen.
Bildwinkel ändern Einige DVDs bieten Ihnen die Möglichkeit den Bildwinkel selber auszu-
wählen.
Drücken Sie auf die Taste ANGLE (Abb. 3/7), um den Bildwinkel zu ändern.
HINWEIS:
Ist ein Wechsel des Bildwinkels nicht möglich, so erscheint auf dem
Bildschirm die Meldung „ “.
Drücken Sie wiederholt auf die Taste, um einen anderen Bildwinkel zu
wählen oder zu dem ursprünglichen Bildwinkel zurückzuspringen.
Lautstärke einstellen Drücken Sie auf die Taste VOL + (Abb. 3/16), um die Lautstärke zu erhö-
hen.
Drücken Sie auf die Taste VOL - (Abb. 3/16), um die Lautstärke zu vermin-
dern.

Deutsch
20
HINWEIS:
Denken Sie jedoch daran, dass Sie so lediglich die Ausgabelautstärke
des DVD-Players verändern. Um die Lautstärke Ihren Wünschen gemäß
einzustellen, müssen Sie ggf. noch die Lautstärke des Wiedergabegerätes
anpassen.
Playlist erstellen (CD/DVD)
CD:
Unter Umständen möchten Sie die Titel z.B. einer CD nicht in der vom
Hersteller vorgegebenen Reihenfolge hören. Mit der Funktion „Playlist
erstellen“ können Sie sich eine eigene Wiedergabereihenfolge erstellen.
Gehen Sie hierzu folgendermaßen vor:
1. Drücken Sie auf die Taste PROGRAM (Abb. 3/13). Sie sehen nun eine
Tabelle.
Hier geben Sie die gewünschte Reihenfolge der Tracks (bei CDs) bzw.
der Kapitel/Titel (bei DVDs) ein.
HINWEIS:
Ihre Playlist geht sowohl beim Ausschalten des DVD-Players als auch
beim Einlegen einer neuen CD/DVD verloren.
DVD: 2. In der Tabelle navigieren Sie mit den Richtungstasten (Abb. 3/27).
3. Geben Sie an der jeweiligen Tabellenposition den gewünschten Track
(bei CDs) bzw. den gewünschten Titel und das Kapitel (bei DVDs) ein.
Verwenden Sie hierzu die Zierntasten (Abb. 3/3). Bei Eingaben über
9 drücken Sie zuerst die Taste 10+ (Abb. 2/4).
4. Speichern Sie Ihre Eingabe, indem Sie mit den Richtungstasten
(Abb. 3/27) am unteren Rand der Tabelle den Befehl „Start“ auswäh-
len.
5. Bestätigen Sie den Befehl, indem Sie auf die Taste PLAY/ENTER (Abb.
3/8) der Fernbedienung drücken.
Playlist löschen (CD/DVD) 1. Drücken Sie auf die Taste PROGRAM. Sie sehen nun eine Tabelle
(Abb. CD bzw. Abb. DVD).
2. Steuern Sie mit den Richtungstasten (Abb. 3/27) den Befehl „Stopp“
am unteren Ende der Tabelle an.
3. Bestätigen Sie den Befehl, indem Sie auf die Taste PLAY/ENTER
(Abb. 3/8) der Fernbedienung drücken.
4. Drücken Sie zum Beenden die Taste PROGRAM.
Im Dateimodus arbeiten
Neben der Möglichkeit, „normale“ Filme oder Musik von CDs/DVDs
wiederzugeben, haben Sie bei diesem DVD-Player zudem die Möglichkeit
Video- oder Audio-Dateien von CDs oder DVDs, wiederzugeben, die in
Dateisystemen gespeichert sind. Solche Medien liegen häug dann vor,
wenn Sie CDs mit Digitalfotos oder MP3-Musik auf ihrem Computer
erstellen.
HINWEIS:
Sollte sich das Gerät noch nicht im DVD Modus benden, drücken Sie
die Taste DVD (Abb. 3/33).
