Agilent Technologies HS452 User manual

HS452, HS652
Rotary Vane Pumps
Models
949-9360
949-9365
Manuale di Istruzioni
Bedienungshandbuch
Notice de Mode D’Emploi
User Manual
87-900-978-01 (H)
05/2011

HS452, HS652 Rotary Vane Pumps User Manual / 87-900-978-01 (H)
Notices
© Agilent Technologies, Inc. 2011
No part of this manual may be
reproduced in any form or by any
means (including electronic storage
and retrieval or translation into a
foreign language) without prior
agreement and written consent from
Agilent Technologies, Inc. as governed
by United States and international
copyright laws.
Manual Part Number
Publication Number: 87-900-978-01 (H)
Edition
Edition 05/2011
Printed in ITALY
Agilent Technologies Italia S.p.A.
Vacuum Products Division
Via F.lli Varian, 54
10040 Leinì (TO)
ITALY
Warranty
The material contained in this
document is provided “as is,” and is
subject to being changed, without
notice, in future editions. Further, to
the maximum extent permitted by
applicable law, Agilent disclaims all
warranties, either express or implied,
with regard to this manual and any
information contained herein,
including but not limited to the
implied warranties of merchantability
and fitness for a particular purpose.
Agilent shall not be liable for errors
or for incidental or consequential
damages in connection with the
furnishing, use, or performance of
this document or of any information
contained herein. Should Agilent and
the user have a separate written
agreement with warranty terms
covering the material in this
document that conflict with these
terms, the warranty terms in the
separate agreement shall control.
Technology Licenses
The hardware and/or software
described in this document are
furnished under a license and may be
used or copied only in accordance
with the terms of such license.
Restricted Rights Legend
If software is for use in the
performance of a U.S. Government
prime contract or subcontract,
Software is delivered and licensed as
“Commercial computer software” as
defined in DFAR 252.227-7014 (June
1995), or as a “commercial item” as
defined in FAR 2.101(a) or as
“Restricted computer software” as
defined in FAR 52.227-19 (June 1987)
or any equivalent agency regulation or
contract clause. Use, duplication or
disclosure of Software is subject to
Agilent Technologies’ standard
commercial license terms, and non-
DOD Departments and Agencies of the
U.S. Government will receive no
greater than Restricted Rights as
defined in FAR 52.227-19(c)(1-2) (June
1987). U.S. Government users will
receive no greater than Limited Rights
as defined in FAR 52.227-14 (June
1987) or DFAR 252.227-7015 (b)(2)
(November 1995), as applicable in any
technical data.
Trademarks
Windows and MS Windows are U.S.
registered trademarks of Microsoft
Corporation.
Safety Notices
A CAUTION notice denotes a hazard.
It calls attention to an operating
procedure, practice, or the like that, if
not correctly performed or adhered to,
could result in damage to the product
or loss of important data. Do not
proceed beyond a CAUTION notice
until the indicated conditions are fully
understood and met.
A WARNING notice denotes a
hazard. It calls attention to an
operating procedure, practice, or the
like that, if not correctly performed
or adhered to, could result in
personal injury or death. Do not
proceed beyond a WARNING notice
until the indicated conditions are
fully understood and met.
WARNING
CAUTION

HS452 – HS652 Rotary Vane Pumps
HS452, HS652 Rotary Vane Pumps User Manual / 87-900-978-01 (H) 3/102
HS452 – HS652 Rotary Vane Pumps

HS452 – HS652 Rotary Vane Pumps
4/102 HS452, HS652 Rotary Vane Pumps User Manual / 87-900-978-01 (H)

Contents
HS452, HS652 Rotary Vane Pumps User Manual / 87-900-978-01 (H) 5/102
Contents
1Procedura per l’installazione 9
Informazioni generali 10
Immagazzinamento 11
Preparazione per l’installazione 11
Installazione 13
Uso15
Manutenzione 16
Smaltimento 18
2Anleitung zur Installation 19
Allgemeine Hinweise 20
Lagerung 21
Vor der Installation 21
Installation 23
Gebrauch 25
Wartung 26
Entsorgung 28
3Procédure pour l’installation 29
Indications Generales 30
Emmagasinage 31

Contents
6/102 HS452, HS652 Rotary Vane Pumps User Manual / 87-900-978-01 (H)
Préparation pour l'Installation 31
Installation 33
Utilisation 35
Maintenance 36
Mise au Rebut 38
4Installation Procedure 39
General Information 40
Storage 41
Preparation for Installation 41
Installation 43
Use 45
Maintenance 46
Disposal 48
5Technical Information 49
Technical 49
Section I 51
Technical Description 51
Lubrication 53
Vaccum Seals 54
Gas Ballast Valve 54
Anti-Suckback Device 55
Technical Data 60

Contents
HS452, HS652 Rotary Vane Pumps User Manual / 87-900-978-01 (H) 7/102
Safety Precautions 63
Transport and Installation 64
Preliminary Operations 65
Section II 66
Connection to the Electric Supply66
Connections to the Inlet and Exhaust Flanges 66
Starting and Running the Pump 68
Stopping the Pump 69
Safety Rules70
Maintenance Actions 73
Lubricants 75
Pump Electronic Controller 80
RS 232/RS 485 Communication Description 83
IP44 Accessory Kit P/N 949-936792
Accessories 95

Contents
8/102 HS452, HS652 Rotary Vane Pumps User Manual / 87-900-978-01 (H)

Rotary Vane Pumps User Manual
9/102
1
Procedura per l’installazione
Informazioni generali 10
Immagazzinamento 11
Preparazione per l’installazione 11
Installazione 13
Uso 15
Manutenzione 16
Smaltimento 18
Traduzione delle istruzioni originali

1Procedura per l’installazione
Informazioni generali
10/102 HS452, HS652 Rotary Vane Pumps User Manual / 87-900-978-01 (H)
Informazioni generali
Questa apparecchiatura è destinata ad uso professionale.
L'utilizzatore deve leggere attentamente il presente manuale di
istruzioni ed ogni altra informazione addizionale fornita dalla Agilent
prima dell'utilizzo dell'apparecchiatura. La Agilent si ritiene sollevata
da eventuali responsabilità dovute all'inosservanza totale o parziale
delle istruzioni, ad uso improprio da parte di personale non
addestrato, ad interventi non autorizzati o ad uso contrario alle
normative nazionali specifiche. Le pompe HS452 e HS652 sono delle
pompe rotative bistadio a palette, a tenuta in bagno d'olio, azionate
da motore elettrico trifase. Queste pompe da alto vuoto sono adatte al
pompaggio di gas non corrosivi. Nei paragrafi seguenti sono riportate
tutte le informazioni necessarie a garantire la sicurezza
dell'operatore durante l'utilizzo dell'apparecchiatura. Informazioni
dettagliate sono fornite nell'appendice “Technical information”.
Questo manuale utilizza le seguenti convenzioni:
AVVERTENZA!
I messaggi di avvertenza attirano l'attenzione dell'operatore su una procedura
o una pratica specifica che, se non eseguita in modo corretto, potrebbe
provocare gravi lesioni personali.
ATTENZIONE! I messaggi di attenzione sono visualizzati prima di procedure che, se non
osservate, potrebbero causare danni all'apparecchiatura.
NOTA Le note contengono informazioni importanti estrapolate dal testo.

Procedura per l’installazione
Immagazzinamento
1
HS452, HS652 Rotary Vane Pumps User Manual / 87-900-978-01 (H) 11/102
Immagazzinamento
Durante il trasporto e l'immagazzinamento delle pompe non devono
essere superate le seguenti condizioni ambientali:
temperatura: da -20 °C a +70 °C
umidità relativa: 0 – 95 % (non condensante)
Preparazione per l’installazione

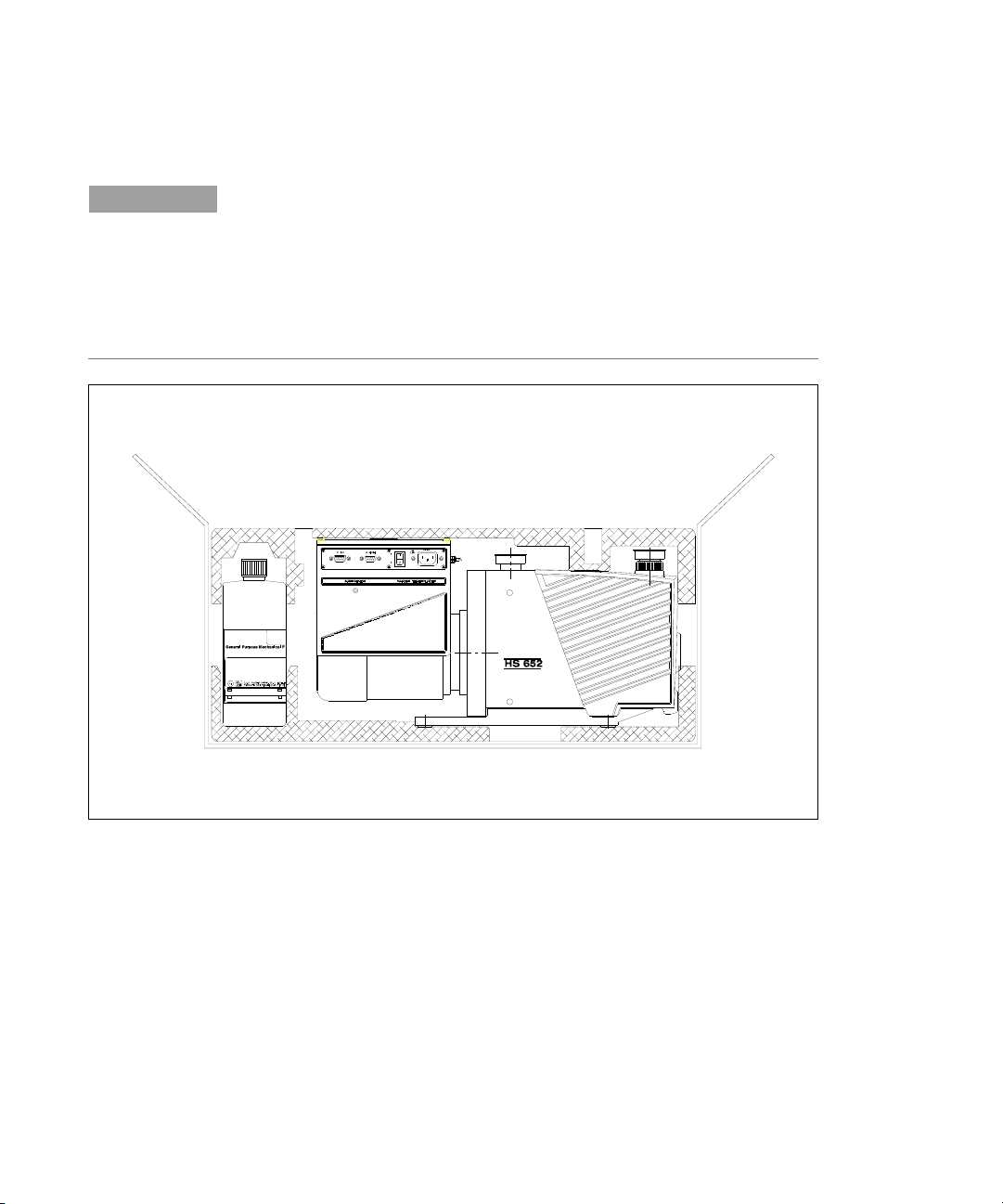

La pompa viene fornita in un imballo protettivo speciale; se si
presentano segni di danni, che potrebbero essersi verificati durante il
trasporto, contattare l'ufficio vendite locale.
Il peso dell’imballo, comprensivo della pompa, è, al massimo, di circa
36 [Kg].
Durante l'operazione di disimballaggio, prestare particolare
attenzione a non lasciar cadere la pompa e a non sottoporla ad urti o
vibrazioni.
Non disperdere l'imballo nell'ambiente. Il materiale è completamente
riciclabile e risponde alla direttiva CEE 85/399 per la tutela
dell'ambiente.
NOTA La pompa non può essere danneggiata rimanendo semplicemente esposta
all'atmosfera. Si consiglia comunque di mantenerla chiusa fino al momento
dell'installazione sul sistema onde evitare eventuale inquinamento da polvere.

1Procedura per l’installazione
Preparazione per l’installazione
12/102 HS452, HS652 Rotary Vane Pumps User Manual / 87-900-978-01 (H)
NOTA La pompa è fornita con alcuni accessori standard:
1 bottiglia di olio Agilent GP
1 connettore "D" a 9 contatti per I/O (femmina)
1 connettore "D" a 9 contatti per RS232 (maschio)
1 fusibile T10A
Figura 1
GP
Compound Hig h Vacuum P
Specially Formulated for Dire
fluids contactthe local Varian Industrial Prod
and the flui d. For specific inf ormation concer
and reducedmaintenance requirements on b
lower basepressure capability, fasterpump-
These precisely distilledfluids have been de
to providesuperior performance in today's hi
EUROPE
Varian vacuumpump fluids are specifically e
ONE Liter
P/N K7516301
ONE Liter
Mod. 949-9390
USA
direct d rive mechani cal pumps.
P/
Mo

Procedura per l’installazione
Installazione
1
HS452, HS652 Rotary Vane Pumps User Manual / 87-900-978-01 (H) 13/102
Installazione
Non installare e/o utilizzare la pompa in ambienti esposti ad agenti
atmosferici (pioggia, gelo, neve), polveri, gas aggressivi, in ambienti
esplosivi o con elevato rischio di incendio.
Durante il funzionamento è necessario che siano rispettate le
seguenti condizioni ambientali:
temperatura: da +12 °C a +40 °C
umidità relativa: 0 – 95 % (non condensante).
A
VVERTENZA!
Per proteggere contro corto-circuiti o sovraccarichi, si deve installare un
interruttore automatico sulla linea d’alimentazione principale verso i
dispositivi Agilent, di capacità adeguata (vedere la tabella seguente):
Tab. 1
P/N 110 Vac 220 Vac
949-9360 10 A
949-9365 6 A
ATTENZIONE!
Prima di avviare la pompa, occorre procedere al rifornimento di olio lubrificante,
poichè la pompa viene fornita scarica.

1Procedura per l’installazione
Installazione
14/102 HS452, HS652 Rotary Vane Pumps User Manual / 87-900-978-01 (H)
AVVERTENZA!
Togliere i tappi di protezione posti sulle flange di aspirazione e scarico prima
di ogni successiva operazione. L’aria contenuta all’interno della pompa, in
caso di accensione involontaria, può proiettarli contro l’operatore.
AVVERTENZA!
Durante l'installazione prestare la massima attenzione che la flangia di
aspirazione sia collegata alla camera da evacuare e che la flangia di scarico
non sia tappata (vedere la figura seguente). La pompa non deve essere usata
come compressore. La massima pressione interna al contenitore dell'olio non
deve superare 1,5 bar (abs). L'inosservanza di queste precauzioni può causare
danni alla macchina ed all'operatore.
Figura 2
ATTENZIONE! Controllare che la tensione di alimentazione corrisponda a quella indicata sul
cartellino del motore.
Collegare la pompa all’alimentazione.

Procedura per l’installazione
Uso
1
HS452, HS652 Rotary Vane Pumps User Manual / 87-900-978-01 (H) 15/102
Uso
Prima di mettere la pompa in servizio effettivo è necessario, per il
raggiungimento del vuoto limite, far marciare per circa un’ora la
pompa con zavorra aperta allo scopo di eliminare l’umidità nell’olio.
L'accensione della pompa non richiede particolari manovre; è
sufficiente collegarla all’alimentazione elettrica agendo
sull’interruttore bipolare.
A
VVERTENZA!
La pompa è progettata per operare con fluidi neutri o non corrosivi. È
assolutamente vietato l'impiego con sostanze potenzialmente esplosive o
infiammabili.

1Procedura per l’installazione
Manutenzione
16/102 HS452, HS652 Rotary Vane Pumps User Manual / 87-900-978-01 (H)
Manutenzione
Il personale addetto alla condotta ed alla manutenzione della pompa
deve essere ben addestrato e deve avere un'approfondita conoscenza
delle norme antinfortunistiche.
AVVERTENZA!
Le alte tensioni possono causare morte al contatto. Operare sempre con la
massima cautela e secondo le norme antinfortunistiche in vigore.
AVVERTENZA!
Quando la macchina è alimentata prestare attenzione per la presenza di
parti in movimento e di alta tensione.
AVVERTENZA!
Nel caso si debba procedere ad operazioni di manutenzione della pompa al
termine di un periodo di esercizio, è necessario lasciarla raffreddare, poichè
la temperatura esterna può superare i 60 °C.
AVVERTENZA!
Escludere sempre l'alimentazione della pompa prima di compiere operazioni
di manutenzione. Apporre specifici cartelli di avvertenza: APPARECCHIATURA
IN MANUTENZIONE - NON INSERIRE L'ALIMENTAZIONE, in corrispondenza
dell'interruttore di alimentazione. Al termine ripristinare i dispositivi di
sicurezza.

Procedura per l’installazione
Manutenzione
1
HS452, HS652 Rotary Vane Pumps User Manual / 87-900-978-01 (H) 17/102
A
VVERTENZA!
Non effettuare la sostituzione dell’olio subito dopo l’arresto della macchina,
in quanto la temperatura dello stesso può essere elevata.
NOTA Prima di rispedire al costruttore una pompa per riparazioni è indispensabile
compilare e far pervenire al locale ufficio vendite la scheda "Sicurezza e Salute"
allegata al presente manuale di istruzioni. Copia della stessa deve essere
inserita nell'imballo della pompa prima della spedizione.
Qualora una pompa dovesse essere rottamata, procedere alla sua
eliminazione nel rispetto delle normative nazionali specifiche.

1Procedura per l’installazione
Smaltimento
18/102 HS452, HS652 Rotary Vane Pumps User Manual / 87-900-978-01 (H)
Smaltimento
Significato del logo "WEEE" presente sulle etichette. Il simbolo qui
sotto riportato è applicato in ottemperanza alla direttiva CE
denominata "WEEE". Questo simbolo (valido solo per i paesi della
Comunità Europea) indica che il prodotto sul quale è applicato, NON
deve essere smaltito insieme ai comuni rifiuti domestici o industriali,
ma deve essere avviato ad un sistema di raccolta differenziata. Si
invita pertanto l'utente finale a contattare il fornitore del dispositivo,
sia esso la casa madre o un rivenditore, per avviare il processo di
raccolta e smaltimento, dopo opportuna verifica dei termini e
condizioni contrattuali di vendita.

Rotary Vane Pumps User Manual
19/102
2
Anleitung zur Installation
Allgemeine Hinweise 20
Lagerung 21
Vor der Installation 21
Installation 23
Gebrauch 25
Wartung 26
Entsorgung 28
Übersetzung der Originalanleitungen

2Anleitung zur Installation
Allgemeine Hinweise
20/102 HS452, HS652 Rotary Vane Pumps User Manual / 87-900-978-01 (H)
Allgemeine Hinweise
Dieses Gerät ist für den professionellen Gebrauch bestimmt. Vor dem
Gebrauch soll der Benutzer dieses Handbuch sowie alle weiteren von
Agilent mitgelieferten Zusatzinformationen genau lesen. Bei
vollständiger bzw. teilweiser Nichtbeachtung der enthaltenen
Hinweise, unsachgemäßem Gebrauch durch ungeschultes Personal,
nicht autorisierten Eingriffen und Benutzung unter Mißachtung der
nationalen Bestimmungen übernimmt Firma Agilent keinerlei
Haftung. Die Pumpen HS452 und HS652 sind dichte
ölbadgeschmierte zweistufige Flügelzellenpumpen, die von einem
Dreiphasenstrommotor betätigt werden. Diese Hochvakuumpumpen
eignen sich für das Pumpen von nicht korrosiven Gasen. In den
folgenden Abschnitten sind alle erforderlichen Informationen für die
Sicherheit des Bedieners bei der Verwendung des Geräts aufgeführt.
Detaillierte technische Informationen sind im Anhang "Technical
Information" enthalten.
In dieser Gebrauchsanleitung werden Sicherheitshinweise
folgendermaßen hervorgehoben:
WARNUNG!
Die Warnhinweise richten die Aufmerksamkeit des Bedieners auf eine
spezielle Prozedur oder Praktik, die bei unkorrekter Ausführung schwere
Personenschäden zur Folge haben könnte.
VORSICHT! Die Vorsichtshinweise vor bestimmten Prozeduren machen den Bediener darauf
aufmerksam, daß bei Nichteinhaltung Schäden am Gerät entstehen können.
HINWEIS Die Hinweise enthalten wichtige Informationen, die aus dem Text hervorgehoben
werden.
