Allen + Roth 1142VA-60-201 User manual

1
ITEM #1083183
ATTACH YOUR RECEIPT HERE
Serial Number__________________ Purchase Date__________________
allen + roth® is a registered trademark of LF,
LLC. All rights reserved.
welcoming • sophisticated • inspiring
Français p. 9
Español p. 17
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Friday.
Vanity with Top
MODEL #1142VA-60-201

2

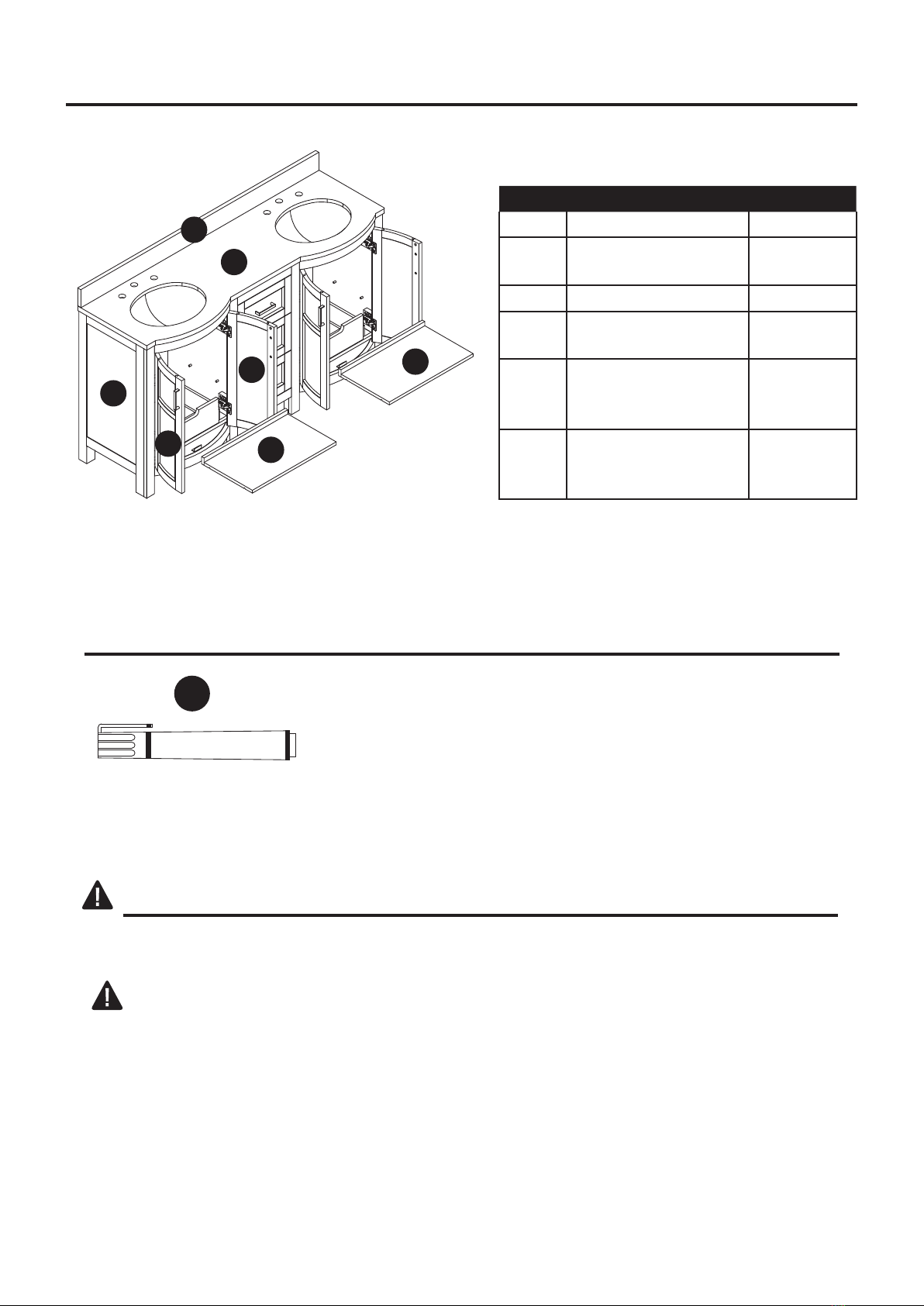

PACKAGE CONTENTS
PART DESCRIPTION QUANTITY
A Vanity 1
BTop (preassembled
to Vanity (A)) 1
C Backsplash 1
E Left Door
(preassembled
to Vanity (A))
2
F Right Door
(preassembled
to Vanity (A))
2
D Shelf (preassembled
to Vanity (A))
2
SAFETY INFORMATION
KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE.
Please read and understand this entire manual before attempting to assemble, operate or
install the product.
WARNING
• Some steps are more easily handled with two adults.
CAUTION
Touch-Up Pen
Qty: 1
AA
HARDWARE CONTENTS (not shown actual size)
• Use care when assembling the vanity, take your time and follow the assembly instructions
closely.
A
B
D
E
FD
C

3
Estimated Assembly Time: 20-30 minutes (24 hours for adhesive to dry).
Helpful Tools (not included): Measuring tape, level
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents list. If any part is missing or damaged, do not
attempt to assemble the product.
Tools Required for Assembly (not included): Phillips screwdriver, utility knife or scissors,
adhesive, power drill with drill bit
VANITY INSTALLATION INSTRUCTIONS

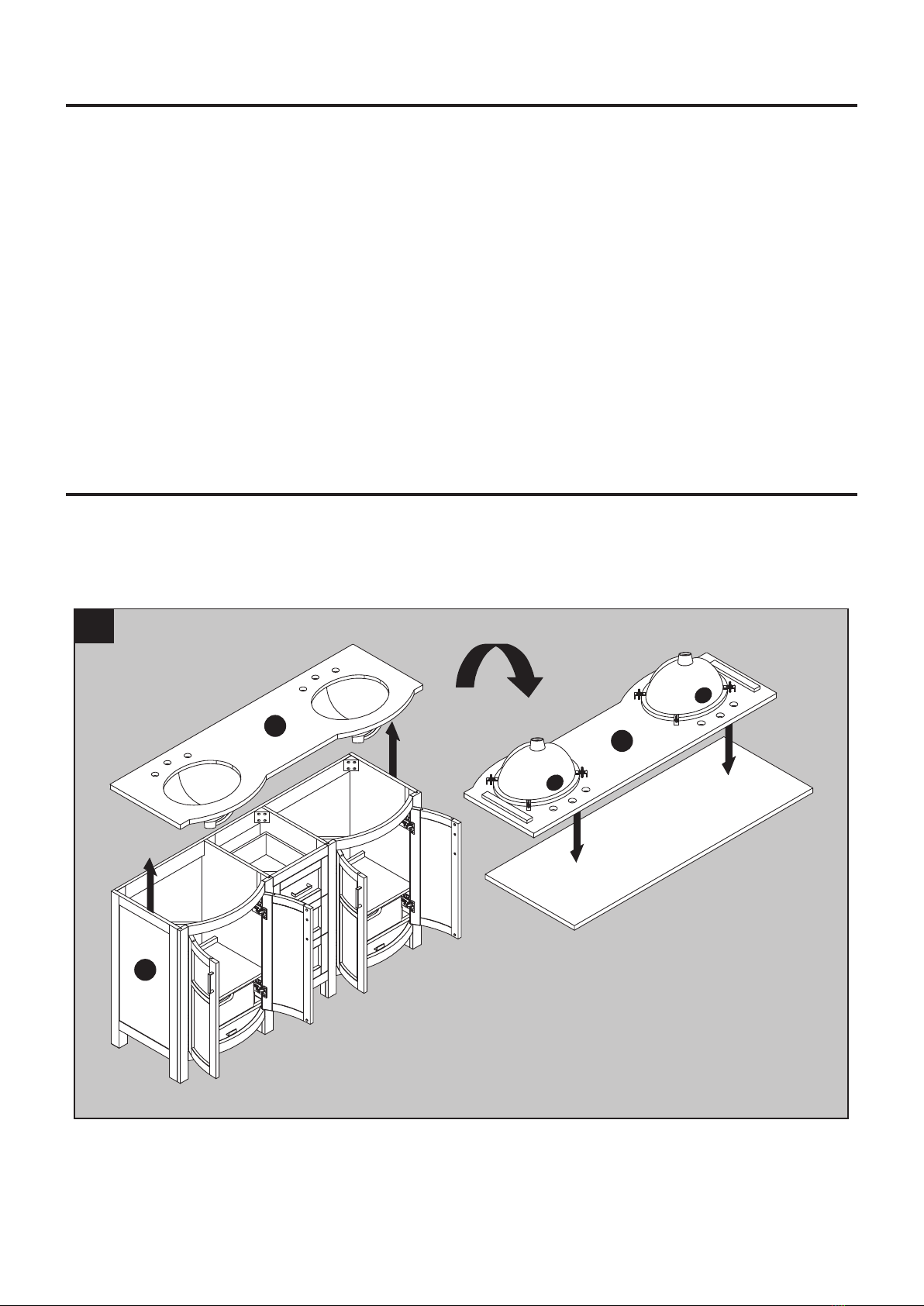

1. To remove the top (B) from vanity (A), please use scissor to snip the zip ties that hold top (B)
to Vanity (A), remove the Top (B) and Backsplash (C) and place them face onto a scratch- free
surface such as a foam sheet that came in the packaging.
1
A
BB
1
1
2
3
3
BACK BACK

4
VANITY INSTALLATION INSTRUCTIONS
2. Clean area where the vanity (A) will be
permanently located prior to beginning
installation, ensuring the vanity (A) will not
interfere with any water supply and drain lines
once mounted.
Locate wall studs and mark locations. With the
help of another adult, place completed Vanity
Cabinet Assembly to its final location. Adjust
the height of the Vanity Cabinet (A) by
twisting the adjustable leveler foot pins on the
bottom of each leg. Twist clockwise to
decrease height or twist counter-clockwise to
increase vanity height.
Using hardware appropriate for your wall type
(not included), secure Vanity Cabinet (A) to
two wall studs anywhere through the Vanity
Mounting Plates. Be careful not to disturb
any electrical or water lines that may be
concealed in the wall.
3. Apply silicon adhesive (not included) to the top
of triangle connection blocks, With the help of
another adult, gently lower the stone top with
assembled sink onto the cabinet, make sure
the stone top is flush with the back side of the
wood cabinet and the stone overhang is equal
on both sides over the wood cabinet left and
right side walls.
Tip: it may be easier to install the faucet and/or
drain assembly (not included) before
securing the stone top to the wood cabinet.
3
A
B
2
2
1
2
A
WARNING
Vanity (A) MUST be secured to the wall.

5
VANITY INSTALLATION INSTRUCTIONS

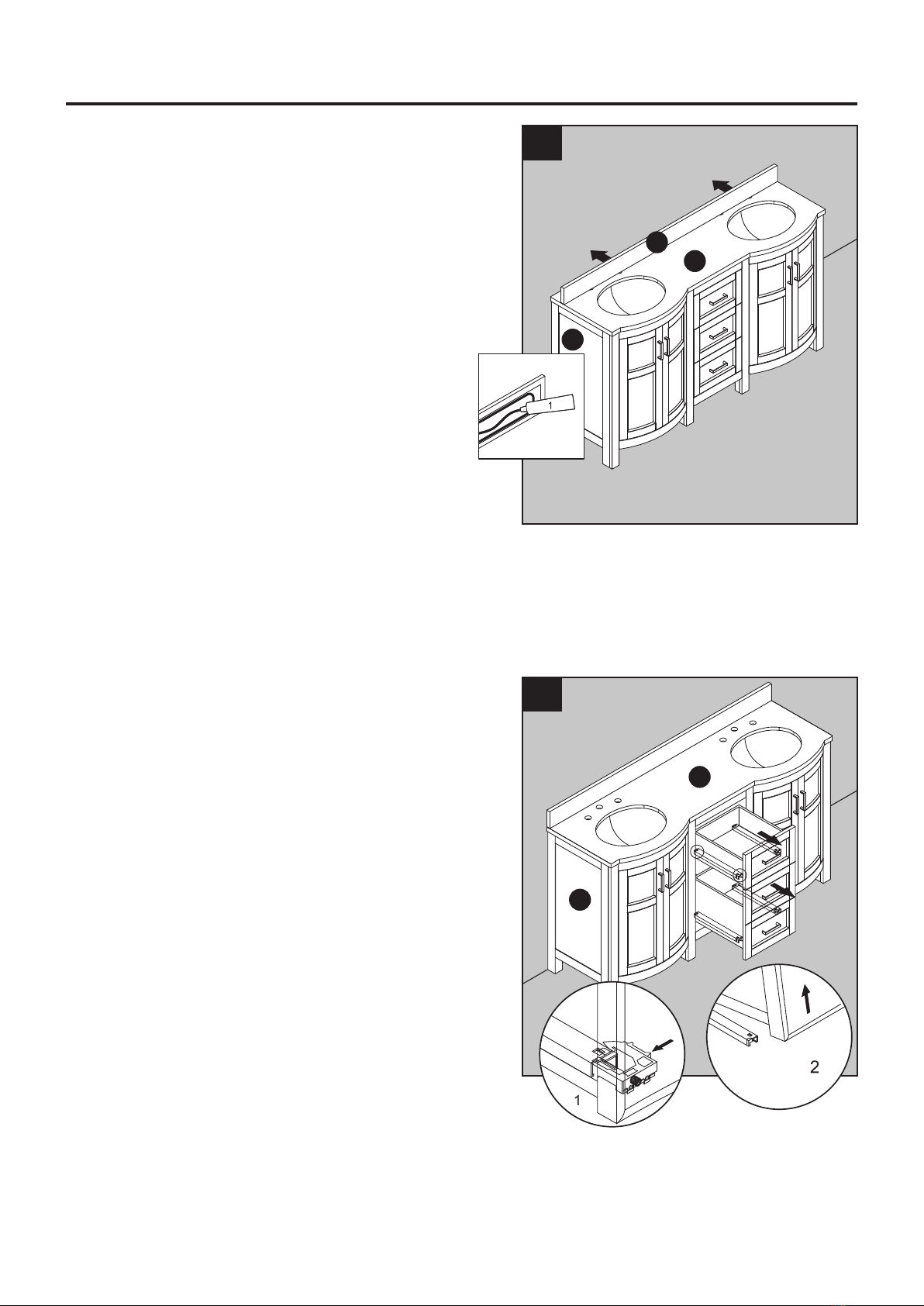

5. To remove drawers preassembled in vanity (A).
Fully extend drawers, locate plastic levers on
metal glide tracks at left and right sides of
drawer box, push on plastic levers on both
sides at the same time, to disengage drawer
box from the glides, Then gently lift the drawer
up to remove it from vanity (A).
4. Apply adhesive (not included) to unpolished
side and bottom of backsplash (C). Position
backsplash (C) on top (B) and against wall.
Clean any excess adhesive before allowing
to dry.
5
A
B
4
22
A
C
B

6
VANITY INSTALLATION INSTRUCTIONS
CAUTION
7. To reinstall drawers into vanity (A), fully extend
metal glide tracks. Gently lower and slide
drawer box into rear glide catch. Next lower
drawer box down to completely rest on
extended glides. Then, push plastic levers to
lock the drawer box in place.
Repeat for remaining drawer.
Note: To Adjust the drawer box height, Spin
the adjustment wheel to the left to raise the
drawer box or spin the adjustment wheel to
the right to lower the drawer box. You can
adjust the left and right side glide heights
independently in order to find the drawers best
alignment position.
DO NOT force drawer or damage to glide may
occur. If drawer does not slide in with ease,
remove and try again from the start.
7
A
B
3
1
2

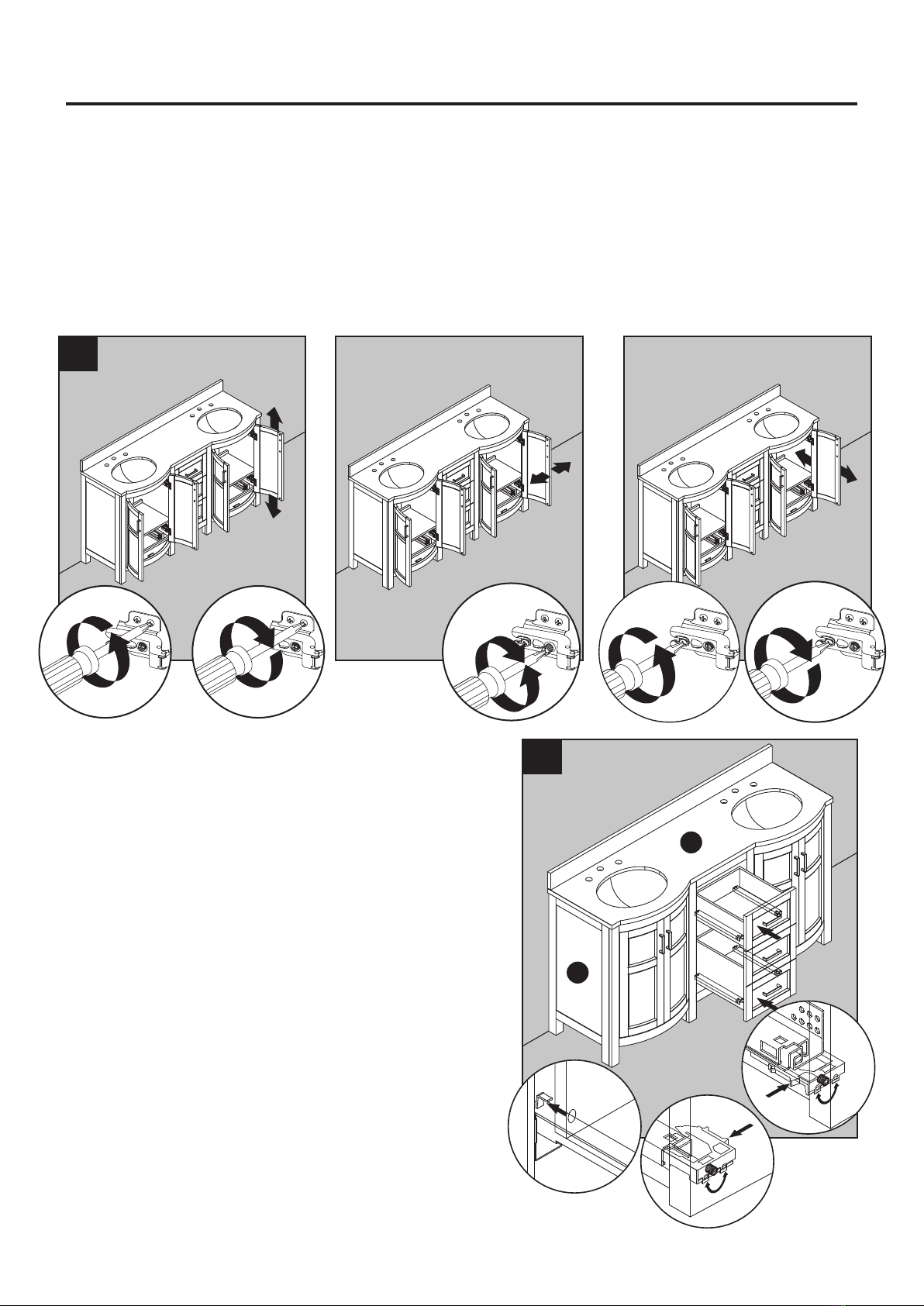

6. If you need to adjust the doors, do so in the following manner.
To adjust door up or down, loosen screws (a) on both hinges, adjust door, and retighten screws.
To adjust door left or right, turn screws (b) on both hinges, in or out.
To adjust door in or out, loosen screws (c) on both hinges, adjust door, and retighten screws.
Assembly is now complete. Install desired faucet and drain assemblies (neither included) per
the manufacturers’ instructions to complete the installation.
6
2
2
22
2
2
a
3
a
1
b
1
1
c
1
c
3

7
CARE AND MAINTENANCE
WARRANTY
IMPORTANT
• Shade variations and patterns are an inherent characteristic of stone (e.g. granite, marble,
engineered stone). Stone tops will vary from product to product. Use caution placing items
such as soap or any fragranced material on the stone surface. Use a soap dish, coaster or
similar item to protect the surface if placing any soap or fragranced products on the stone.
• If soap or fragranced products come in contact with the stone top, rinse the surface with
water and dry using a soft non-abrasive cloth.
• WARNING: Must use cleaning agents safe for stone. Check your cleaning agents use
restrictions before using on any stone. Damage to the stone may result. Vanity manufacturer
not responsible for damage caused by improper cleaning agents or soaps used. Warranty
will not cover damage caused by the use of improper soaps or cleaning agents.
• DO NOT use products to clean the stone top that contain acetone, lemon, vinegar or other
acids as these may cause damage to the stone surface.
• Periodically reseal the stone top using an appropriate stone sealer available from your
local home store. Follow the manufacturer’s directions on how to apply.
• Dust the vanity regularly with a soft, non-lint producing cloth or household dusting product.
• You can clean the vanity with a gentle, non-abrasive household cleaner.
• Make sure to dry the wood immediately with a soft cloth or towel.
• The stone top can be cleaned using standard marble cleaning agents available at your
local supplier.
• Tips for using touch-up pen (AA): For scratches, stroke in direction of scratch. Rub off
excesscolorant promptly with a soft cloth.
• The manufacturer warrants this item against defects in materials and workmanship for a
period of one (1) year from the date of original retail purchase. This warranty applies only
to the original purchaser. This warranty does not apply to any damage on the product by
accident, misuse, or modified, improper installation or by affixing accessories not produced
by the manufacturer. The manufacturer is not accountable whatsoever for product
installation during the warranty period. There is no further expressed warranty. The
manufacturer shall not be legally responsible for incidental, consequential or special
damages arising at or in connection with product use or performance except as may
otherwise be accorded by law. The manufacturer disclaims any and all implied warranties.

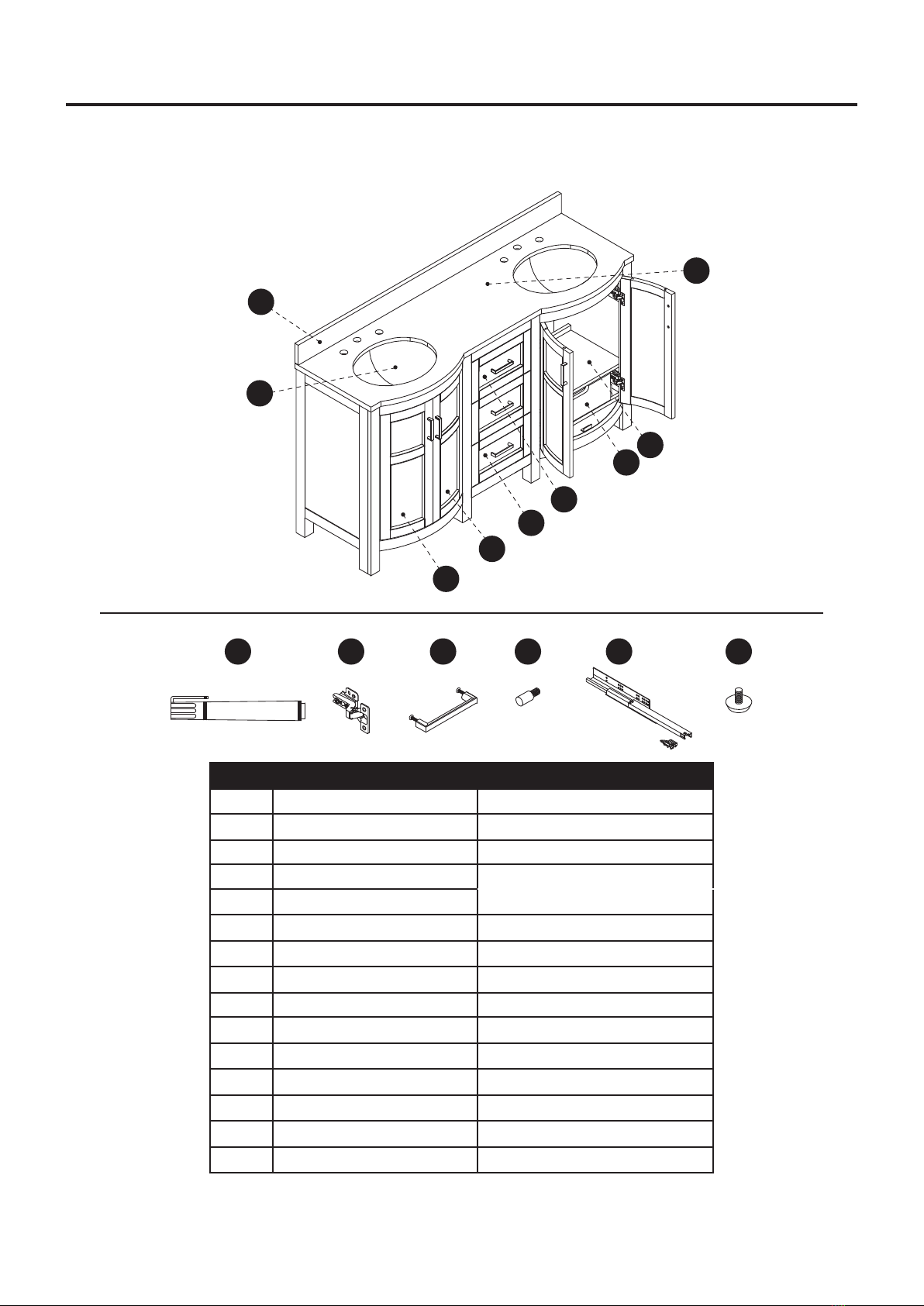

REPLACEMENT PARTS LIST
Printed in China
For replacement parts, call our customer service department at 1-866-439-9800,
8 a.m. - 8 p.m., EST, Monday - Friday.
8
C
B
H
E
F
J
I
GD
AA BB CC DD EE FF
PART DESCRIPTION PART#
C Backsplash PUBS-25-900-60
B Top 1142VA-60-201 Carrara Top
E Left Door 1142VA-60-201-002/003
D Shelf 1142VA-60-201-001
F Right Door
G Large Drawer Front
J Lower Drawer Front 1142VA-60-201-006
H Sink PU18-17x14-Oval
I Upper Drawer Front 1142VA-60-201-005
1142VA-60-201-004
AA Touch-Up Pen OF-0010
BB Hinge 1142-ESC
CC Handle
DD Shelf Pin
CF-96-1142-BN
PU17-SP-002
EE Glide Track Set PUDTC-12x3-Handle
FF Leveler T-1007

9
