Allen + Roth FS6A0230CP User manual

1
Questions, problems, missing parts? Before returning to your retailer, call our
customer service department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Sunday.
ITEM #80375180
#80375184
#2564467
#2564471
SINGLE-HANDLE
BATH FAUCET
MODEL #FS6A0230CP
#FS6A0230BL
Français p. 10
ATTACH YOUR RECEIPT HERE
Serial Number ____________________________ Purchase Date _________________________
VR20260
ALLEN + ROTH and logo design are trademarks or
registered trademarks of LF, LLC. All rights reserved.

2

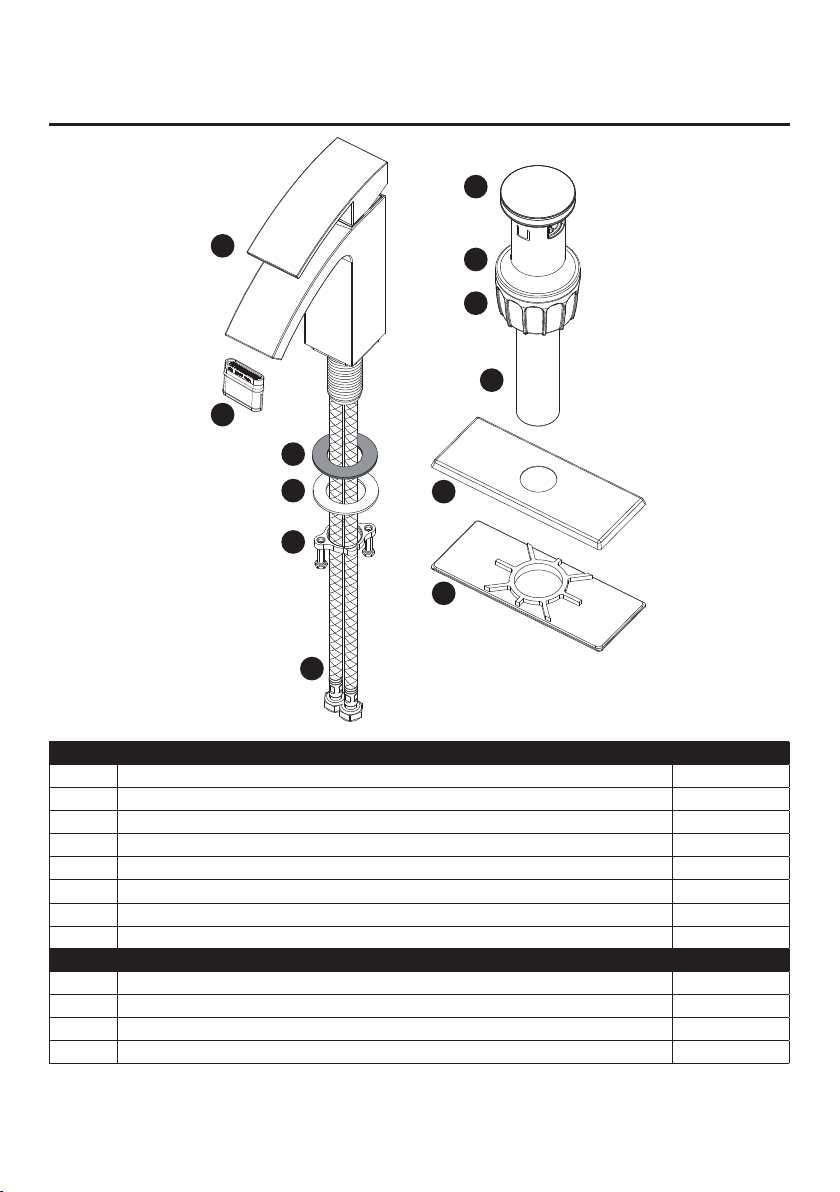

PART DESCRIPTION QUANTITY
A Faucet Body 1
B Deck Plate 1
C Putty Plate 1
D Rubber Washer 1
E Metal Washer 1
F Water Supply Line 1
G Lock Nut 1
H Aerator 1
DRAIN ASSEMBLY COMPONENTS
AA Main Plunger 1
BB Rubber Washer 1
CC Lock Nut 1
DD Drain Assembly 1
PACKAGE CONTENTS
AA
BB
CC
DD
A
H
D
B
E
C
G
F

3
SAFETY INFORMATION
Please read and understand this entire manual before attempting to assemble, operate or install the
product.
WARNING
• The product should be installed by a locally licensed plumber.
• Please do not use plumber’s putty on plastic components. Use silicone caulk if sealant is required.
•Wheninstallingtheexiblehose,pleasenotethereshouldbenotorsionordeformation.
Do not fold it into a V or L shape, and do not use it if there is any cracks or damage.
• Failure to follow correct installation procedures can cause the faucet to become loose, which can
result in serious injury.
•ThisproductisengineeredtomeettheEPAWaterSenseowrequirement.Theowrateis
governedbytheaeratororowcontroller.Ifreplacementiseverrequired,besuretoreplaceitwith
aWaterSensecompliantaeratororowcontrollertoretainthewaterconservingowrateofthis
product.
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with package
contents list. If any part is missing or damaged, do not attempt to
assemble the product.
Estimated Assembly Time: 12 minutes
Tools Required for Assembly (not included): Adjustable Wrench, Silicone Sealant, Screwdriver.
• Prior to beginning installation, turn off the cold and hot water lines and turn on the old faucet to
release build-up pressure.
•Wheninstallingyournewfaucet,rst,hand-tightenconnectornuts.Then,useonewrenchtohold
thettingandasecondwrenchtotightenthenutanadditional1/4turn.Connectionsthataretoo
tight will reduce the integrity of the system.

4
ASSEMBLY INSTRUCTIONS

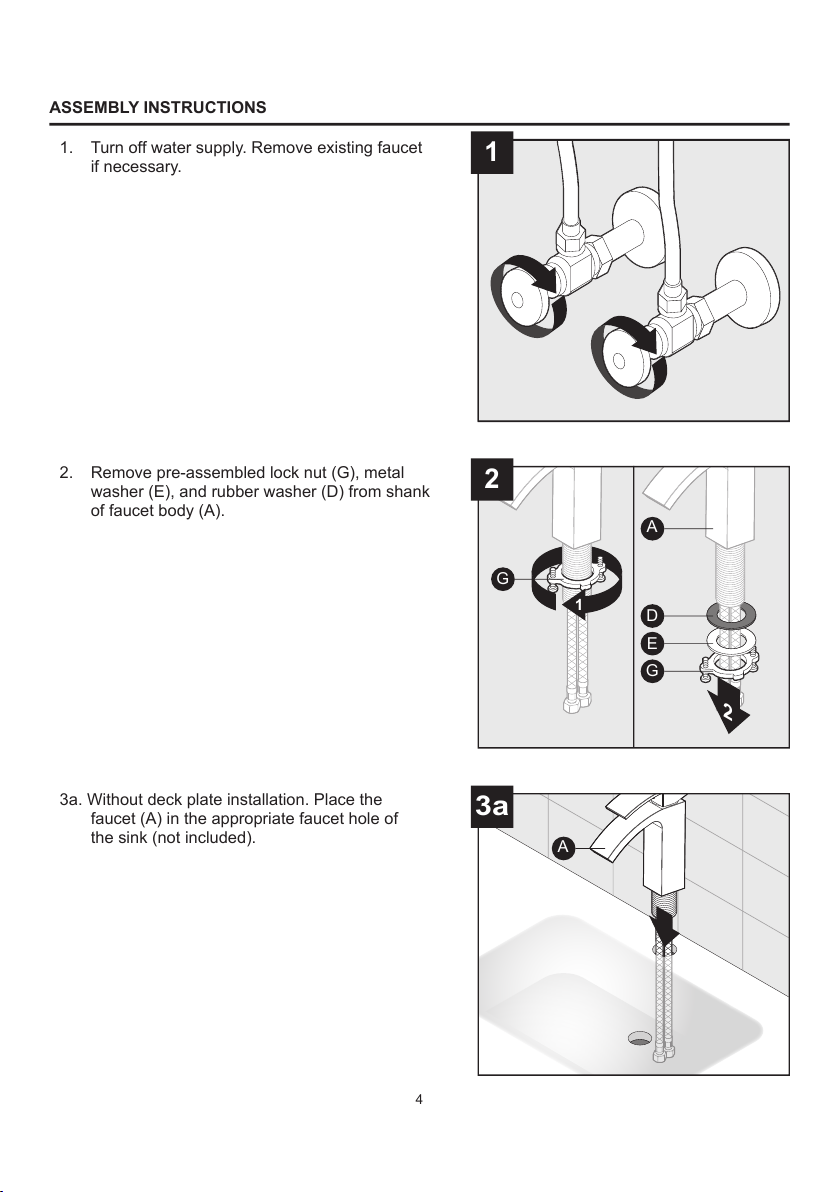

2. Remove pre-assembled lock nut (G), metal
washer (E), and rubber washer (D) from shank
of faucet body (A).
3a. Without deck plate installation. Place the
faucet (A) in the appropriate faucet hole of
the sink (not included).
1. Turnoffwatersupply.Removeexistingfaucet
if necessary.
2
1
1
2
3a
G
D
E
A
G
A

5

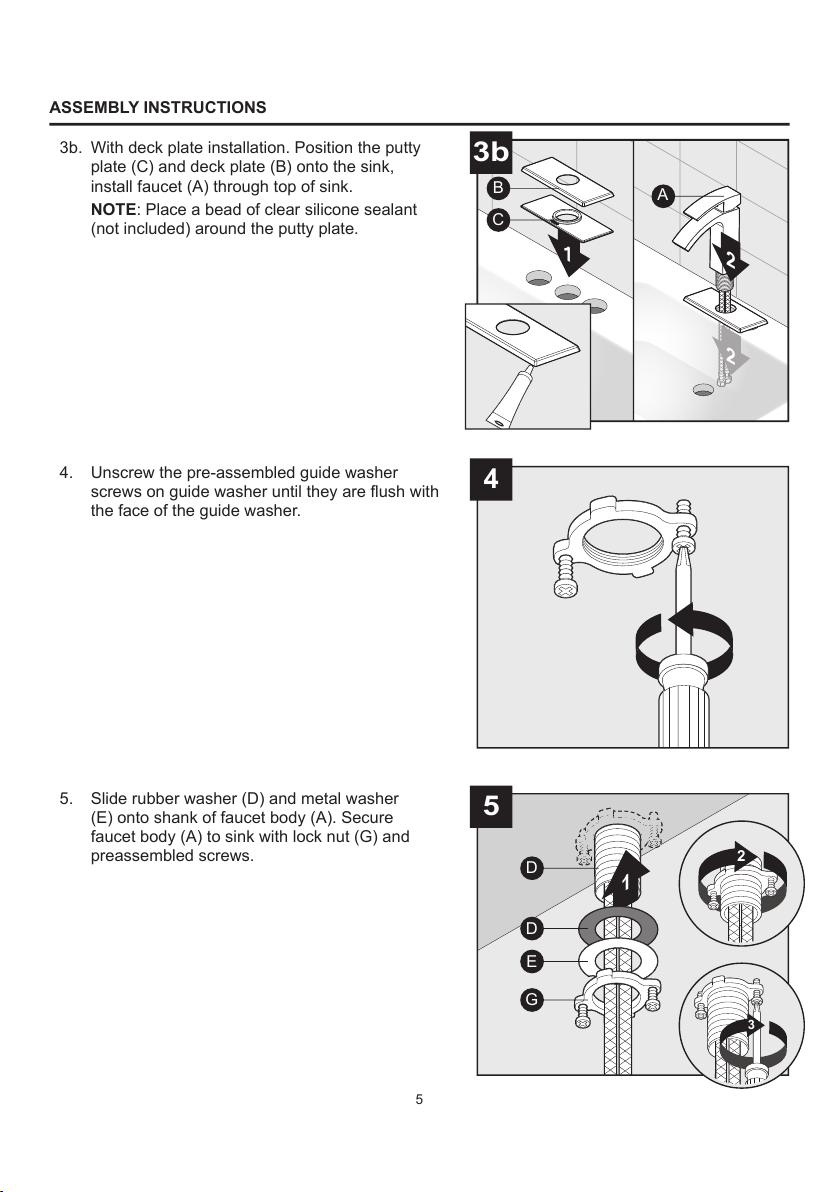

ASSEMBLY INSTRUCTIONS
5. Slide rubber washer (D) and metal washer
(E) onto shank of faucet body (A). Secure
faucet body (A) to sink with lock nut (G) and
preassembled screws.
4. Unscrew the pre-assembled guide washer
screws on guide washer until they are flush with
the face of the guide washer.
3b. With deck plate installation. Position the putty
plate (C) and deck plate (B) onto the sink,
install faucet (A) through top of sink.
NOTE: Place a bead of clear silicone sealant
(not included) around the putty plate.
12
2
1
4
5
3b
B
C
A
D
D
E
G
3
2

6
11

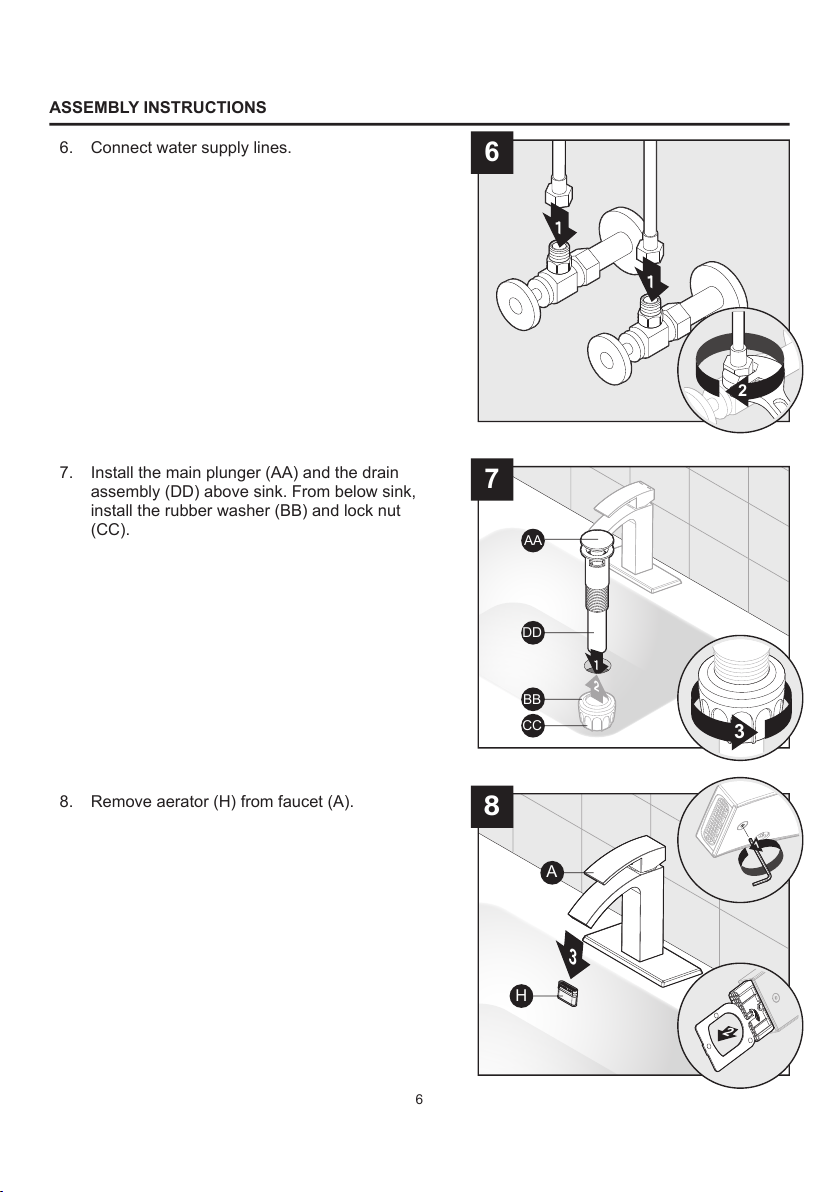

7. Install the main plunger (AA) and the drain
assembly (DD) above sink. From below sink,
install the rubber washer (BB) and lock nut
(CC).
8. Remove aerator (H) from faucet (A).
6. Connect water supply lines.
1
2
3
6
7
8
ASSEMBLY INSTRUCTIONS
AA
DD
CC
BB
2
1
2
3
H
A

7
2
1

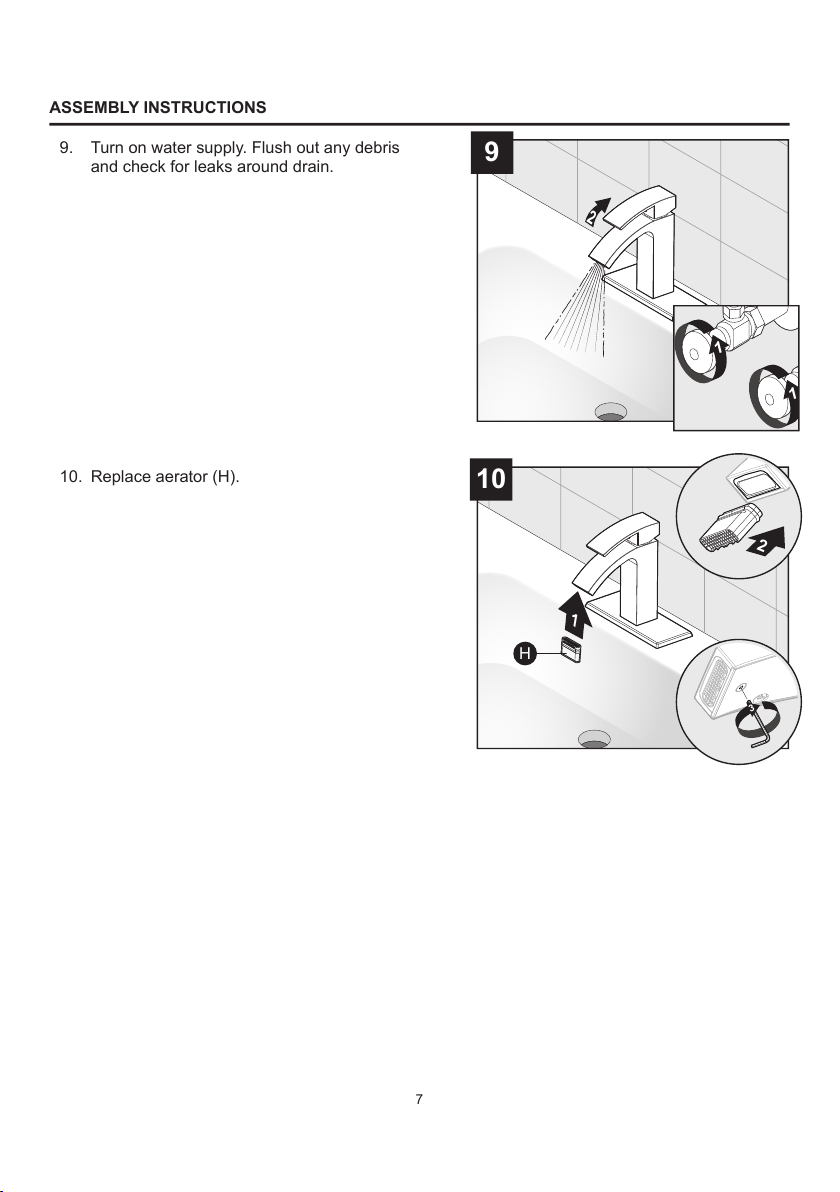

9. Turn on water supply. Flush out any debris
and check for leaks around drain. 9
ASSEMBLY INSTRUCTIONS
10. Replace aerator (H). 10
2
3
H
1
1

8
CARE AND MAINTENANCE
• Clean periodically with a soft cloth. Avoid abrasive cleaners, steel wool and harsh chemicals as
thesewilldullthenishandvoidyourwarranty.
TROUBLESHOOTING
PROBLEM POSSIBLE CAUSE CORRECTIVE ACTION
Leak from under handle. Locking nut has come loose.
O-ring on cartridge is dirty or
damaged.
Tighten the locking nut. Clean
or replace O-ring.
Aerator leaks or has an
inconsistent water flow pattern.
Aerator is dirty or misfitted. Remove aerator, check for
debris in the aerator screens,
and confirm the rubber washer
is properly installed.
WARRANTY
The manufacturer warrants this faucet to be free from defects in workmanship and material present
at time of shipment from the factory for a limited lifetime from the date of purchase. This warranty
applies only to the original purchaser. The manufacturer agrees to correct such defects at no charge
or, at our option, replace the faucet with a comparable or superior model. To obtain warranty service,
call our customer service department at 1-866-439-9800 for return authorization and shipping
instructions. You may be required to present a copy of your sales receipt as proof of purchase. All
costofremovalandreinstallationaretheexpressedresponsibilityofthepurchaser.Anydamageto
thefaucetbyaccident,misuseorimproperinstallation,orbyaffixingaccessoriesnotproducedby
the manufacturer, are the purchaser’s responsibility. The manufacturer assumes no responsibility
whatsoeverforfaucetinstallationduringthewarrantyperiod.Thereisnofurtherexpressedwarranty.
The manufacturer disclaims any and all implied warranties. The manufacturer shall not be liable
for incidental, consequential or special damages arising at or in connection with product use or
performanceexceptasmayotherwisebeaccordedbylaw.Thiswarrantygivesyouspecificlegal
rights, and you may also have other rights which vary from state to state, province to province. This
warranty supersedes all prior warranties.

9

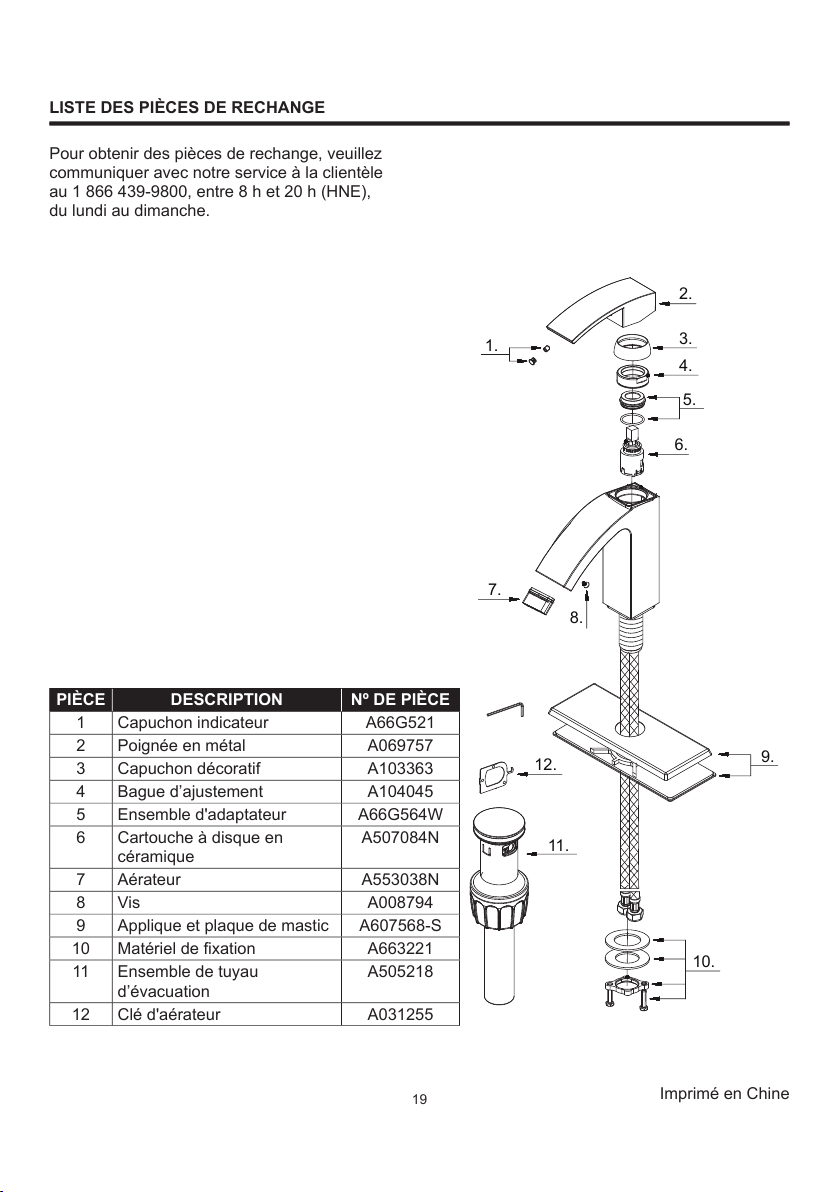

REPLACEMENT PARTS LIST
For replacement parts, call our customer service department at 1-866-439-9800, 8 a.m. - 8 p.m., EST,
Monday - Sunday.
PART DESCRIPTION PART #
1IndexButton A66G521
2 Metal handle A069757
3 Trim Cap A103363
4 Adjusting Ring A104045
5Adapter Assembly A66G564W
6 Ceramic Disc Cartridge A507084N
7 Aerator A553038N
8 Screw A008794
9 Cover Plate & Putty Plate A607568-S
10 Mounting Hardware A663221
11 Push Down Drain A505218
12 Aerator Wrench A031255
Printed in China
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.

10

ARTICLE #80375180
#80375184
#2564467
#2564471
ROBINET DE SALLE
DE BAINS À POIGNÉE
UNIQUE
MODÈLE #FS6A0230CP
#FS6A0230BL
Numéro de série Date d’achat
JOIGNEZ VOTRE REÇU ICI
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article
au détaillant, appelez notre service à la clientèle au 1 866 439-9800, entre 8 h et 20 h
(HNE), du lundi au dimanche.
11
ALLEN + ROTH et le logo sont des marques de
commerce ou des marques de commerce déposées
de LF, LLC. Tous droits réservés.

12
CONTENU DE L’EMBALLAGE
PIÈCE DESCRIPTION QUANTITÉ
A Corps du robinet 1
B Applique 1
C Plaque à mastic 1
D Rondelle en caoutchouc 1
E Rondelle métallique 1
F Conduite d’eau 1
G Écrou de blocage 1
H Aérateur 1
COMPOSANTS DE L’ENSEMBLE D’ÉVACUATION
AA Bouchon principal 1
BB Rondelle en caoutchouc 1
CC Écrou de blocage 1
DD Ensemble de drain 1
AA
BB
CC
DD
A
H
D
B
E
C
G
F

13
CONSIGNES DE SÉCURITÉ
Assurez-vous de lire et de comprendre l’intégralité du présent manuel avant de tenter d’assembler,
d’installer ou d’utiliser l’article.
AVERTISSEMENT
•L’installationdeceproduitdoitêtreeffectuéeparunplombierqualié.
• N’appliquez pas de mastic de plomberie sur les pièces en plastique. En cas de besoin, utilisez du
calfeutrant à base de silicone.
• Lorsque vous posez le tuyau souple, assurez-vous qu’il ne présente aucune torsion ni aucune
déformation. Ne le pliez pas en V ni en L et ne l’utilisez pas s’il est craqué ou endommagé.
• Si vous ne respectez pas les instructions, le robinet peut se desserrer et causer des blessures
graves.
•CetarticleestconçudefaçonàrépondreauxexigencesduprogrammeWatersensedel’EPAen
matière de débit. Le débit est réglé par l’aérateur ou par le contrôleur de débit. Si vous devez le
remplacer, assurez-vous d’utiliser un aérateur ou un contrôleur de débit conforme au programme
Watersense pour continuer à économiser l’eau.
PRÉPARATION
Avant de commencer l’assemblage du produit, assurez-vous d’avoir toutes les pièces. Comparez le
contenu de l’emballage avec la liste des pièces. S’il y a des pièces manquantes ou endommagées,
ne tentez pas d’assembler le produit.
Temps d’assemblage approximatif : 12 minutes.
Outils nécessaires pour l’assemblage (non inclus) : clé à molette, scellant à base de silicone et
tournevis.
• Avant de commencer l’installation, coupez l’alimentation en eau froide et en eau chaude et
actionnezlevieuxrobinetdefaçonàévacuerlapressionaccumulée.
• Pour installer le robinet, serrez d’abord les écrous de raccord à la main. Ensuite, serrez l’écrou d’un
quart de tour à l’aide d’une clé tout en maintenant le raccord en place à l’aide d’une autre clé. Évitez
deserrerexcessivement,sansquoivousrisquezdecompromettrel’intégritédusystème.

14
INSTRUCTIONS POUR L’ASSEMBLAGE
2. Retirez l’écrou de blocage préassemblé (G),
la rondelle d’espacement en métal (E) et la
rondelle d’espacement en caoutchouc (D) de
la tige du corps du robinet (A).
3a. Installation sans l’applique. Insérez le robi-net
(A) dans le trou approprié du robinet du lavabo
(non inclus).
1. Coupez l’alimentation en eau. Retirez le
robinetexistant,lecaséchéant.
2
1
1
2
3a
G
D
E
A
G
A

15
INSTRUCTIONS POUR L’ASSEMBLAGE

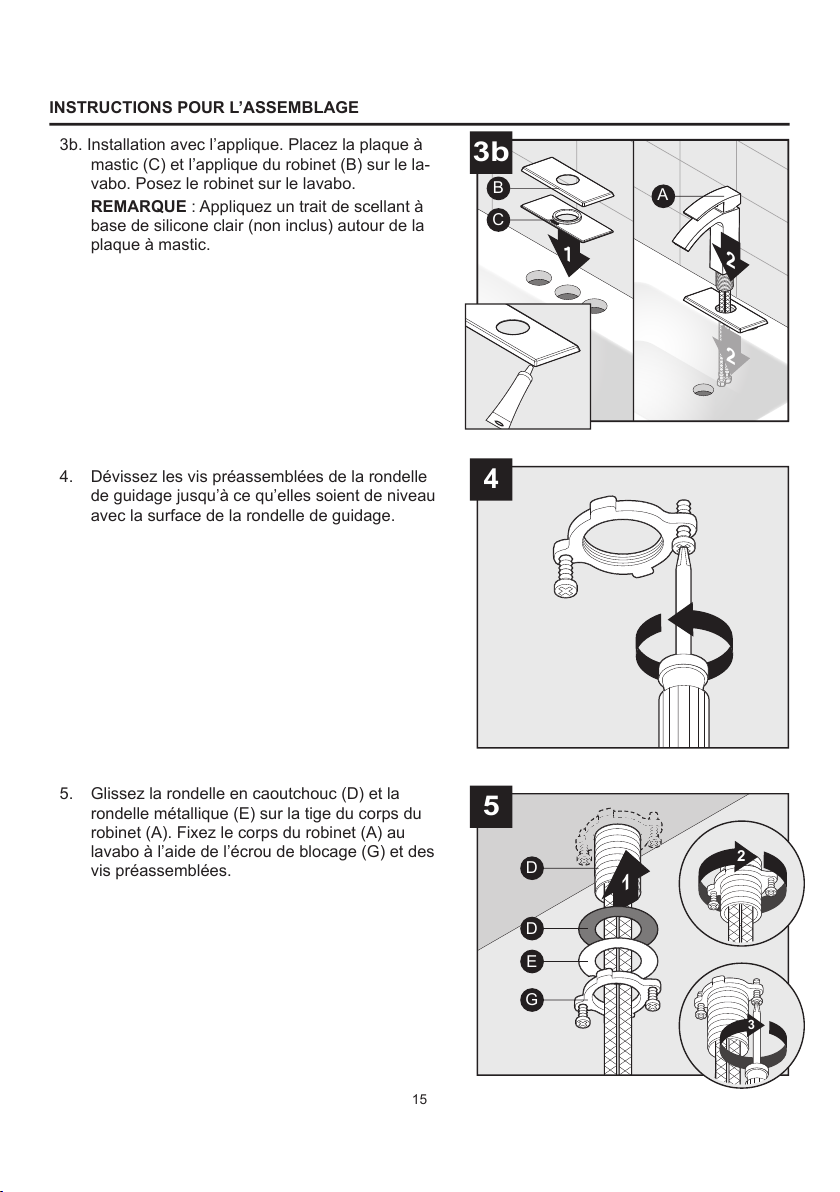

5. Glissez la rondelle en caoutchouc (D) et la
rondelle métallique (E) sur la tige du corps du
robinet(A).Fixezlecorpsdurobinet(A)au
lavabo à l’aide de l’écrou de blocage (G) et des
vis préassemblées.
4. Dévissez les vis préassemblées de la rondelle
de guidage jusqu’à ce qu’elles soient de niveau
avec la surface de la rondelle de guidage.
3b. Installation avec l’applique. Placez la plaque à
mastic (C) et l’applique du robinet (B) sur le la-
vabo. Posez le robinet sur le lavabo.
REMARQUE : Appliquez un trait de scellant à
base de silicone clair (non inclus) autour de la
plaque à mastic.
12
2
1
4
5
3b
B
C
A
D
D
E
G
3
2

16

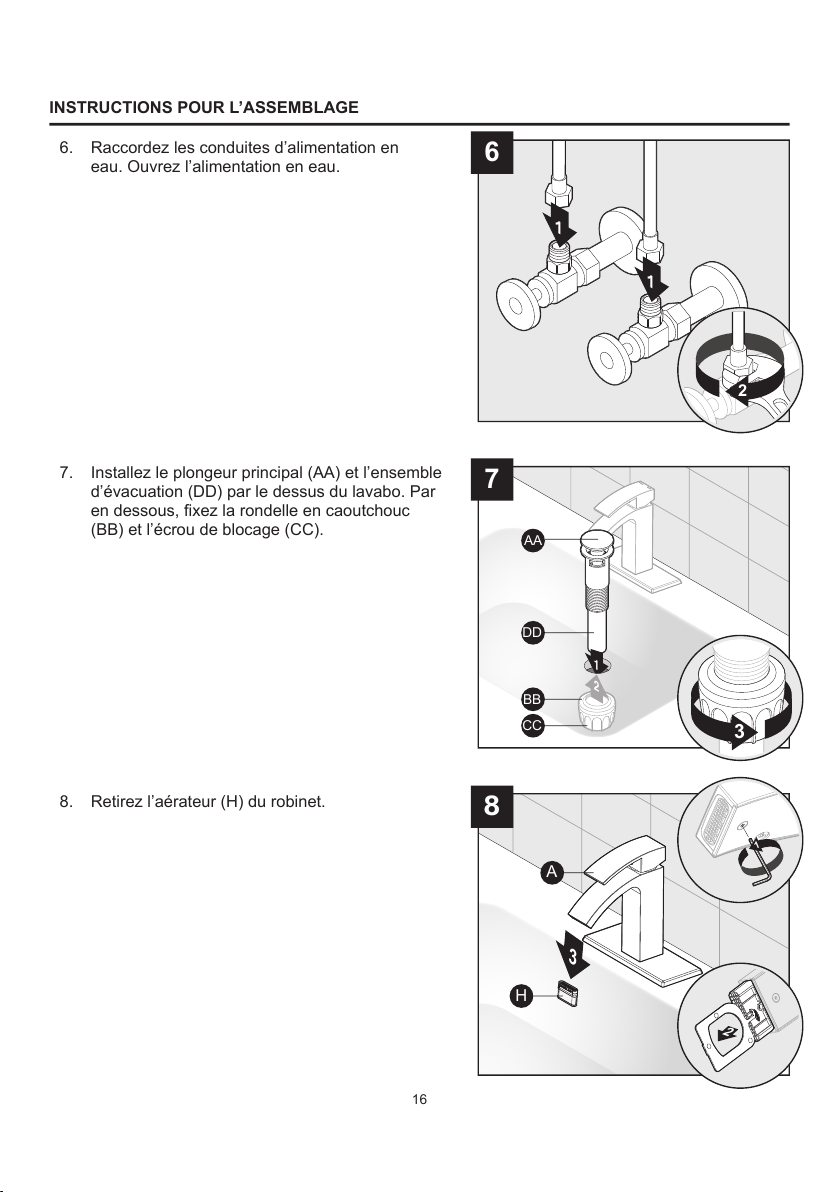

7. Installez le plongeur principal (AA) et l’ensemble
d’évacuation (DD) par le dessus du lavabo. Par
endessous,fixezlarondelleencaoutchouc
(BB) et l’écrou de blocage (CC).
8. Retirez l’aérateur (H) du robinet.
6. Raccordez les conduites d’alimentation en
eau. Ouvrez l’alimentation en eau.
INSTRUCTIONS POUR L’ASSEMBLAGE
11
1
2
3
6
7
8
AA
DD
CC
BB
2
1
2
3
H
A

17
9. Ouvrez l’alimentation en eau. Évacuez les
débrisetvériezsiledrainfuit.
INSTRUCTIONS POUR L’ASSEMBLAGE
10. Remettez l’aérateur (H) en place.
2
1
9
10
2
3
H
1
1

18

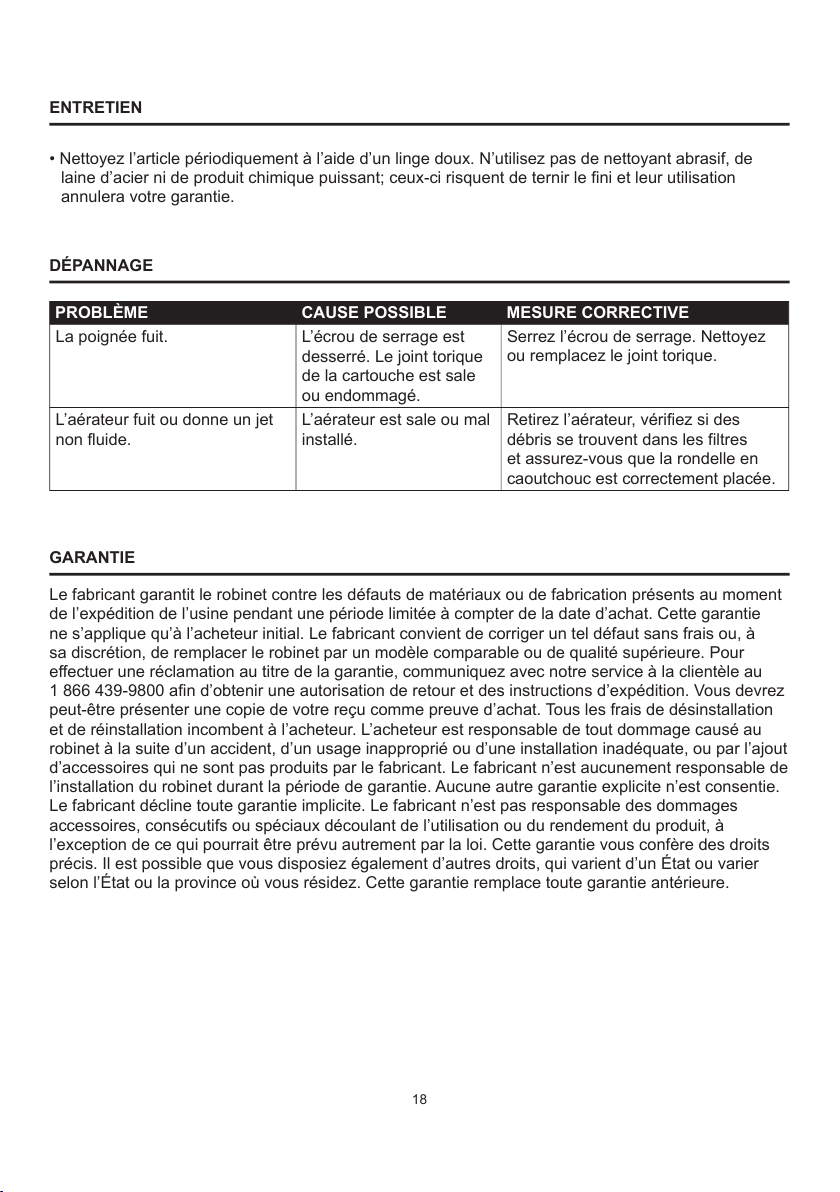

GARANTIE
Lefabricantgarantitlerobinetcontrelesdéfautsdematériauxoudefabricationprésentsaumoment
del’expéditiondel’usinependantunepériodelimitéeàcompterdeladated’achat.Cettegarantie
ne s’applique qu’à l’acheteur initial. Le fabricant convient de corriger un tel défaut sans frais ou, à
sa discrétion, de remplacer le robinet par un modèle comparable ou de qualité supérieure. Pour
effectuer une réclamation au titre de la garantie, communiquez avec notre service à la clientèle au
1866439-9800afind’obteniruneautorisationderetouretdesinstructionsd’expédition.Vousdevrez
peut-être présenter une copie de votre reçu comme preuve d’achat. Tous les frais de désinstallation
et de réinstallation incombent à l’acheteur. L’acheteur est responsable de tout dommage causé au
robinet à la suite d’un accident, d’un usage inapproprié ou d’une installation inadéquate, ou par l’ajout
d’accessoires qui ne sont pas produits par le fabricant. Le fabricant n’est aucunement responsable de
l’installationdurobinetdurantlapériodedegarantie.Aucuneautregarantieexpliciten’estconsentie.
Le fabricant décline toute garantie implicite. Le fabricant n’est pas responsable des dommages
accessoires,consécutifsouspéciauxdécoulantdel’utilisationoudurendementduproduit,à
l’exceptiondecequipourraitêtreprévuautrementparlaloi.Cettegarantievousconfèredesdroits
précis. Il est possible que vous disposiez également d’autres droits, qui varient d’un État ou varier
selon l’État ou la province où vous résidez. Cette garantie remplace toute garantie antérieure.
ENTRETIEN
• Nettoyezl’articlepériodiquementàl’aided’unlingedoux.N’utilisezpasdenettoyantabrasif,de
lained’aciernideproduitchimiquepuissant;ceux-cirisquentdeternirlenietleurutilisation
annulera votre garantie.
DÉPANNAGE
PROBLÈME CAUSE POSSIBLE MESURE CORRECTIVE
La poignée fuit. L’écrou de serrage est
desserré. Le joint torique
de la cartouche est sale
ou endommagé.
Serrez l’écrou de serrage. Nettoyez
ou remplacez le joint torique.
L’aérateur fuit ou donne un jet
non fluide.
L’aérateur est sale ou mal
installé.
Retirez l’aérateur, vérifiez si des
débris se trouvent dans les filtres
et assurez-vous que la rondelle en
caoutchouc est correctement placée.

19
LISTE DES PIÈCES DE RECHANGE
PIÈCE DESCRIPTION Nº DE PIÈCE
1 Capuchon indicateur A66G521
2 Poignée en métal A069757
3 Capuchon décoratif A103363
4 Bague d’ajustement A104045
5 Ensemble d'adaptateur A66G564W
6 Cartouche à disque en
céramique
A507084N
7 Aérateur A553038N
8Vis A008794
9 Applique et plaque de mastic A607568-S
10 Matérieldexation A663221
11 Ensemble de tuyau
d’évacuation
A505218
12 Clé d'aérateur A031255
Pour obtenir des pièces de rechange, veuillez
communiquer avec notre service à la clientèle
au 1 866 439-9800, entre 8 h et 20 h (HNE),
du lundi au dimanche.
Imprimé en Chine
1.
2.
3.
4.
5.
6.
7.
8.
9.
10.
11.
12.
