Wall Hanging Vanity
with Top
MODEL #1315VA-60-201

2

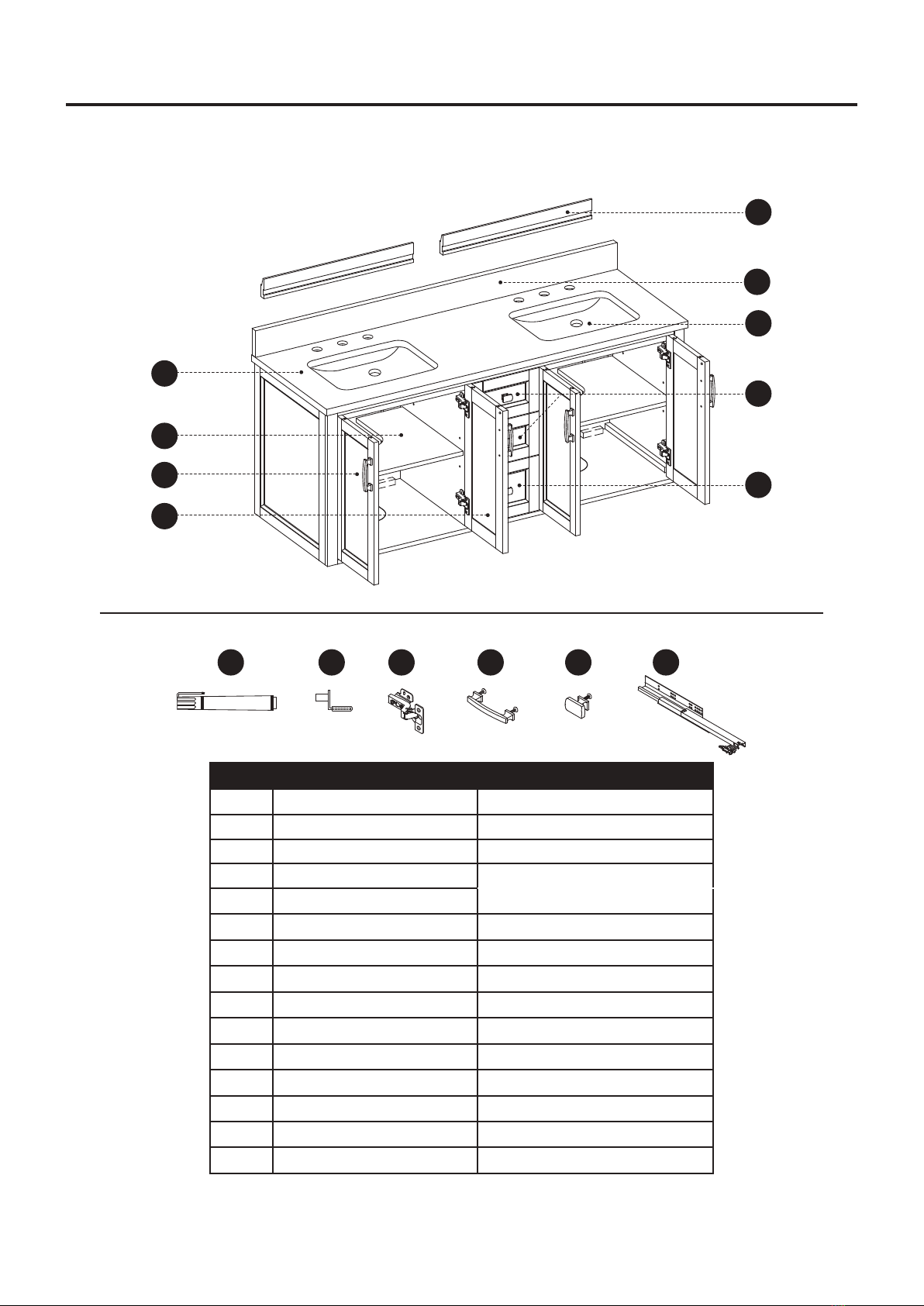

PACKAGE CONTENTS
PART DESCRIPTION QUANTITY
A Vanity 1
BTop (preassembled
to Vanity (A)) 1
C Backsplash 1
G Shelf 2
ELeft Door
(preassembled to Vanity (A)) 2
FRight Door
(preassembled to Vanity (A)) 2
H Wall Bracket 2
SAFETY INFORMATION
KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE.
Please read and understand this entire manual before attempting to assemble, operate or
install the product.
WARNING
• Some steps are more easily handled with two adults.
CAUTION
Touch-Up Pen
Qty: 1
Shelf pin
Qty: 8
AA BB
HARDWARE CONTENTS (not shown actual size)
• Use care when assembling the vanity, take your time and follow the assembly instructions
closely.
C
A
B
G
E
F
H

3
Estimated Assembly Time: 20-30 minutes (24 hours for silicone caulk to dry).
Helpful Tools (not included): Measuring tape, level
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents list. If any part is missing or damaged, do not
attempt to assemble the product.
Tools Required for Assembly (not included): Phillips screwdriver, utility knife or scissors,
silicone caulk, power drill with drill bit
VANITY INSTALLATION INSTRUCTIONS
1. Please remove the Top (B) from the Vanity (A). Place the Top (B) and Backsplash (C) face
down onto a scratch- free surface such as a foam sheet that came in the packaging.
1
2
BACK
BACK
1
1
3
3
B
A

4
VANITY INSTALLATION INSTRUCTIONS
2. Clean area where the vanity (A) will be
permanently located prior to beginning
installation, ensuring the vanity (A) will not
interfere with any water supply and drain lines
once mounted.
Locate wall studs and mark locations.
Using hardware appropriate for your wall
type (not included), secure the Wall Bracket
(H) to the wall into preferably 2 wall studs. Use
hardware such as a cabinet screw or toggle bolt
depending on your wall type. Make sure the
Wall Bracket (H) is level and centered well to the
desired location of the Vanity (A). Be careful
not to disturb any plumbing or electrical lines that
may be concealed in the wall.
!IMPORTANT SAFTEY STEP!
It is critical to have a strong secure
connection to the wall before continuing to
the next step.

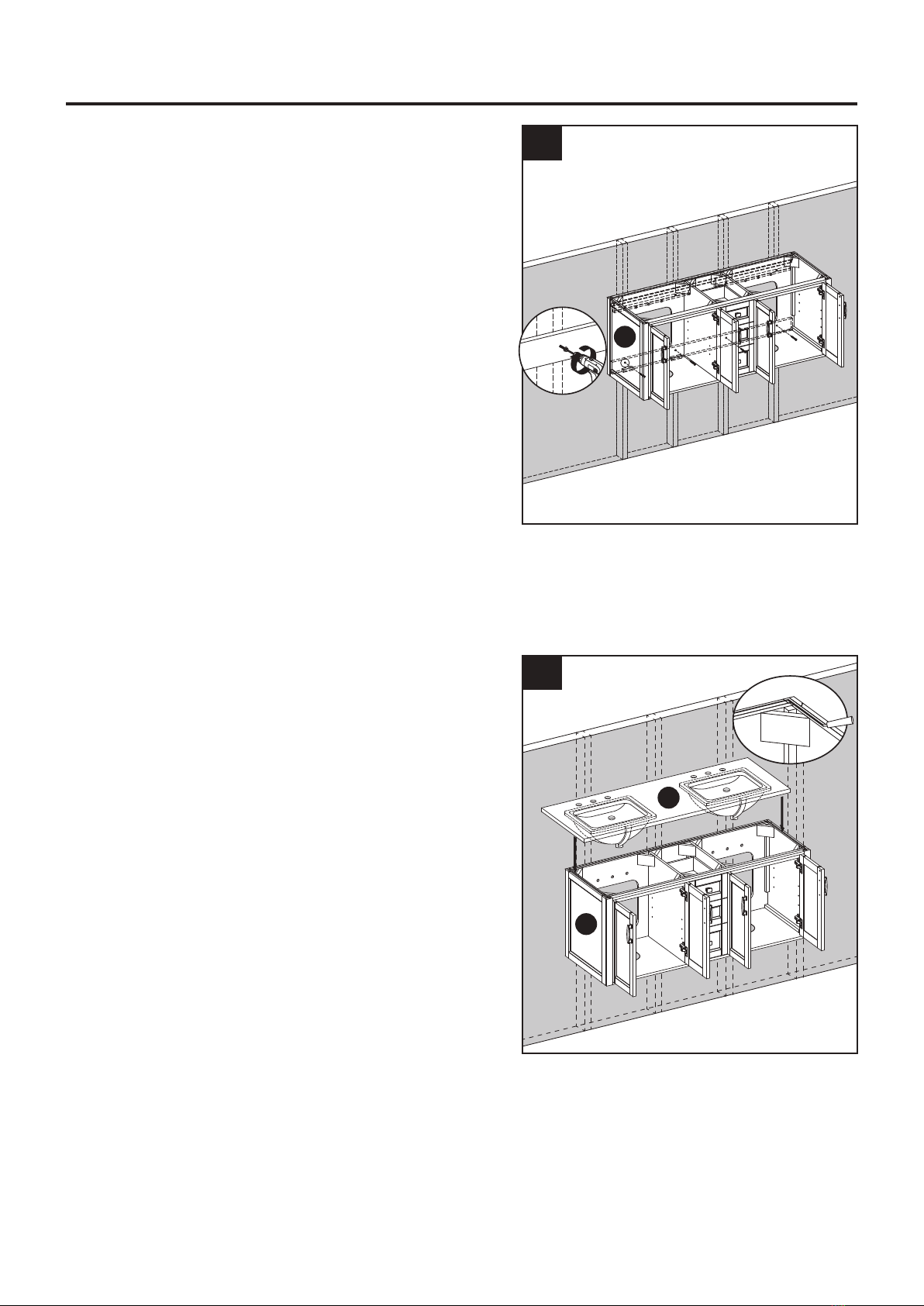

3. With the help of another adult, carefully
lower the Vanity (A) down onto the Wall
Bracket (H). Be sure the Vanity (A) is secure
to the wall before letting go.
2
2
1
H
3
H
A

5
VANITY INSTALLATION INSTRUCTIONS
4. The bottom of the back panel can be screwed to
the wall as well to increase secure connection,
please use appropriate length of screws (not
included) to screw the back panel to the wall studs.
5. Apply silicone caulk (not included) to the top
edge of the wood cabinet. With the help of another
adult, gently lower the stone top with assembled
sink onto the cabinet. Make sure the stone top is
flush with the back side of the wood cabinet and
the stone overhang is equal on both sides over the
wood cabinet left and right side walls. Remove
any excess caulk before allowing to dry.
Tip: it may be easier to install the faucet and/or
drain assembly (not included) before
securing the stone top to the wood cabinet.
4
A
5
1
2
2
A
B

6
VANITY INSTALLATION INSTRUCTIONS
6. Apply silicone caulk (not included) to unpolished
side and bottom of backsplash (C). Position
backsplash (C) on top (B) and against wall.
Clean any excess caulk before allowing
to dry.
7. From Front the assembly, insert shelf pins (BB) at
desired height, ensuring they are level. Place
shelf (G) on top of shelf pins (BB).
BB
Hardware Used
Shelf Pin x 8
6
1
2
2
A
B
C
7
22
G
A
1
BB

7
VANITY INSTALLATION INSTRUCTIONS

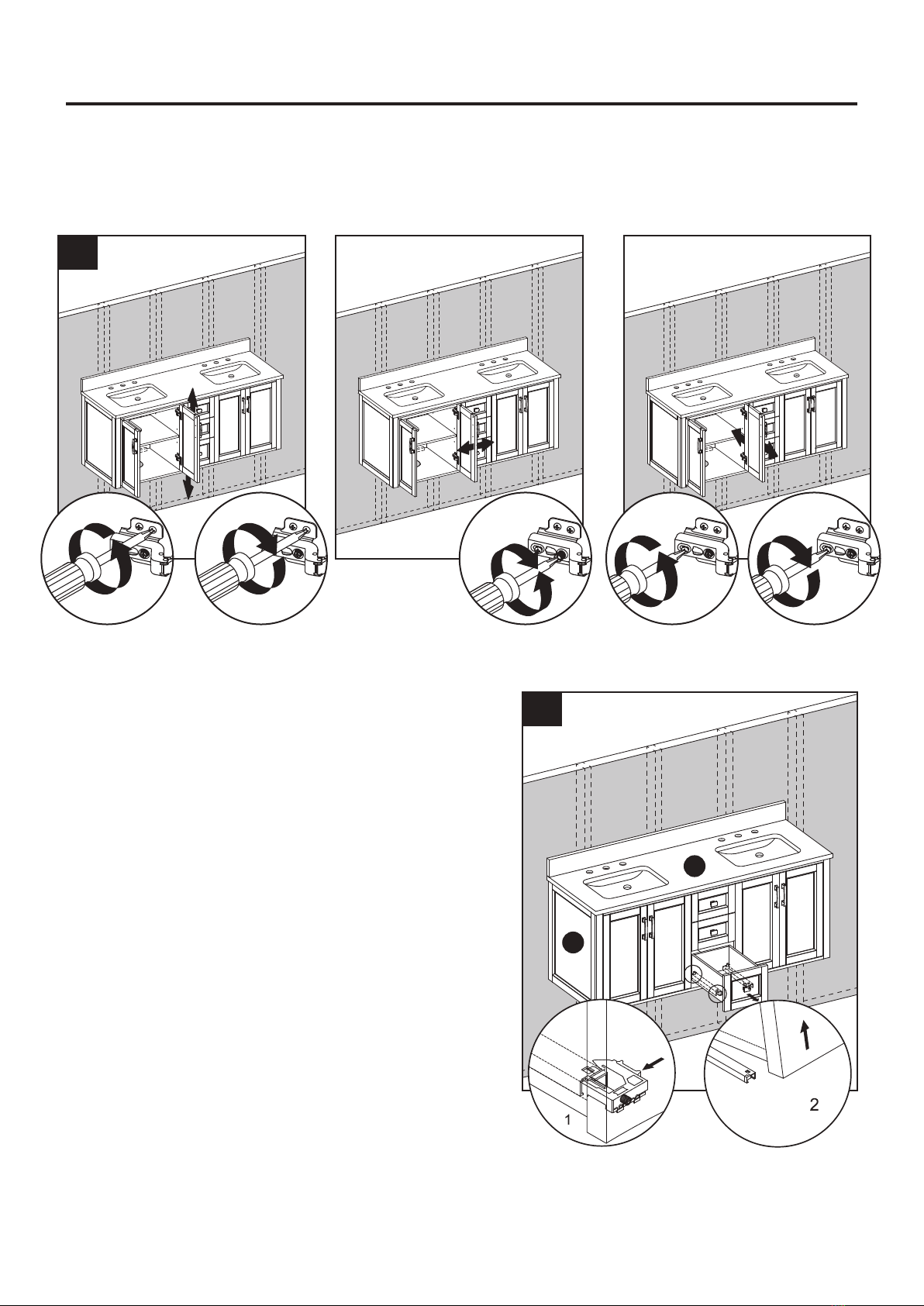

8. If you need to adjust the doors, do so in the following manner.
To adjust door up or down, loosen screws (a) on both hinges, adjust door, and retighten screws.
To adjust door left or right, turn screws (b) on both hinges, in or out.
To adjust door in or out, loosen screws (c) on both hinges, adjust door, and retighten screws.
9. To remove drawers preassembled in vanity (A).
Fully extend drawers, locate plastic levers on
metal glide tracks at left and right sides of
drawer box, push on plastic levers on both
sides at the same time, to disengage drawer
box from the glides, Then gently lift the drawer
up to remove it from vanity (A).
8
a
1
a
3
b
1
1
c
1
c
3
2
2
2
2
2
2
9
A
B

8
VANITY INSTALLATION INSTRUCTIONS
CAUTION

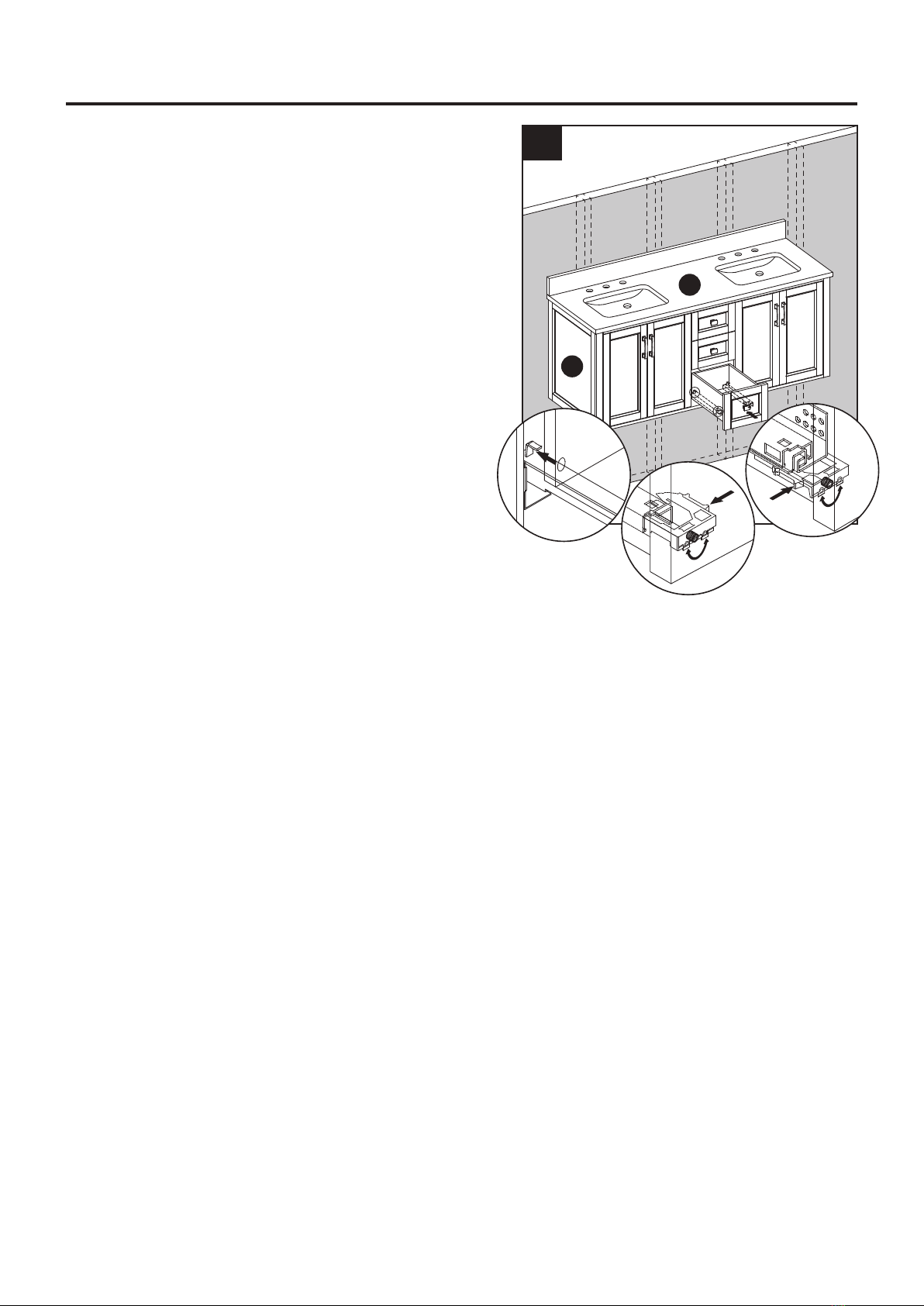

10. To reinstall drawers into vanity (A), fully extend
metal glide tracks. Gently lower and slide
drawer box into rear glide catch. Next lower
drawer box down to completely rest on
extended glides. Then, push plastic levers to
lock the drawer box in place.
Repeat for remaining drawer.
Note: To Adjust the drawer box height, Spin
the adjustment wheel to the left to raise the
drawer box or spin the adjustment wheel to
the right to lower the drawer box. You can
adjust the left and right side glide heights
independently in order to find the drawers best
alignment position.
DO NOT force drawer or damage to glide may
occur. If drawer does not slide in with ease,
remove and try again from the start.
Assembly is now complete. Install desired
faucet and drain assemblies (neither included)
per the manufacturers’ instructions to complete
the installation.
10
A
B
1
2
3

9
CARE AND MAINTENANCE
WARRANTY
IMPORTANT
• Shade variations and patterns are an inherent characteristic of stone (e.g. granite, marble,
engineered stone). Stone tops will vary from product to product. Use caution placing items
such as soap or any fragranced material on the stone surface. Use a soap dish, coaster or
similar item to protect the surface if placing any soap or fragranced products on the stone.
• If soap or fragranced products come in contact with the stone top, rinse the surface with
water and dry using a soft non-abrasive cloth.
• WARNING: Must use cleaning agents safe for stone. Check your cleaning agents use
restrictions before using on any stone. Damage to the stone may result. Vanity manufacturer
not responsible for damage caused by improper cleaning agents or soaps used. Warranty
will not cover damage caused by the use of improper soaps or cleaning agents.
• DO NOT use products to clean the stone top that contain acetone, lemon, vinegar or other
acids as these may cause damage to the stone surface.
• Periodically reseal the stone top using an appropriate stone sealer available from your
local home store. Follow the manufacturer’s directions on how to apply.
• Dust the vanity regularly with a soft, non-lint producing cloth or household dusting product.
• You can clean the vanity with a gentle, non-abrasive household cleaner.
• Make sure to dry the wood immediately with a soft cloth or towel.
• The stone top can be cleaned using standard marble cleaning agents available at your
local supplier.
• Tips for using touch-up pen (AA): For scratches, stroke in direction of scratch. Rub off
excesscolorant promptly with a soft cloth.
• The manufacturer warrants this item against defects in materials and workmanship for a
period of one (1) year from the date of original retail purchase. This warranty applies only
to the original purchaser. This warranty does not apply to any damage on the product by
accident, misuse, or modified, improper installation or by affixing accessories not produced
by the manufacturer. The manufacturer is not accountable whatsoever for product
installation during the warranty period. There is no further expressed warranty. The
manufacturer shall not be legally responsible for incidental, consequential or special
damages arising at or in connection with product use or performance except as may
otherwise be accorded by law. The manufacturer disclaims any and all implied warranties.

REPLACEMENT PARTS LIST
PART DESCRIPTION PART#
C Backsplash PUBS-25-900-60
B Top 1315VA-60-201 Top
E Left Door 1315VA-60-201-001/002
D Sink PU17-18x14-SQUARE
F Right Door
G Shelf
H Wall Bracket 1315VA-60-201-004
J Upper Drawer Front 1315VA-60-201-005
K Lower Drawer Front 1315VA-60-201-006
1315VA-60-201-003
AA Touch-Up Pen OF-0010
BB Shelf pin B1044
CC Hinge
DD Pull
C-90-107
1315VA-Pull-BN
EE Knob 1315VA-Knob-BN
FF Glide Track Set PUDTC-14x3-Handle
Printed in Vietnam
For replacement parts, call our customer service department at 1-866-439-9800,
8 a.m. - 8 p.m., EST, Monday - Friday.
10
B
G
E
F
H
C
D
J
K
AA BB CC DD EE FF
