Allen + Roth 1315VA-48-201 User manual

1
ITEM #1083186
Wall Hanging Vanity
with Top
MODEL #1315VA-48-201
ATTACH YOUR RECEIPT HERE
Serial Number__________________ Purchase Date__________________
allen + roth® is a registered trademark of LF,
LLC. All rights reserved.
welcoming • sophisticated • inspiring
Français p. 11
Español p. 21
Questions, problems, missing parts? Before returning to your retailer, call our customer service
department at 1-866-439-9800, 8 a.m. - 8 p.m., EST, Monday - Friday.

2

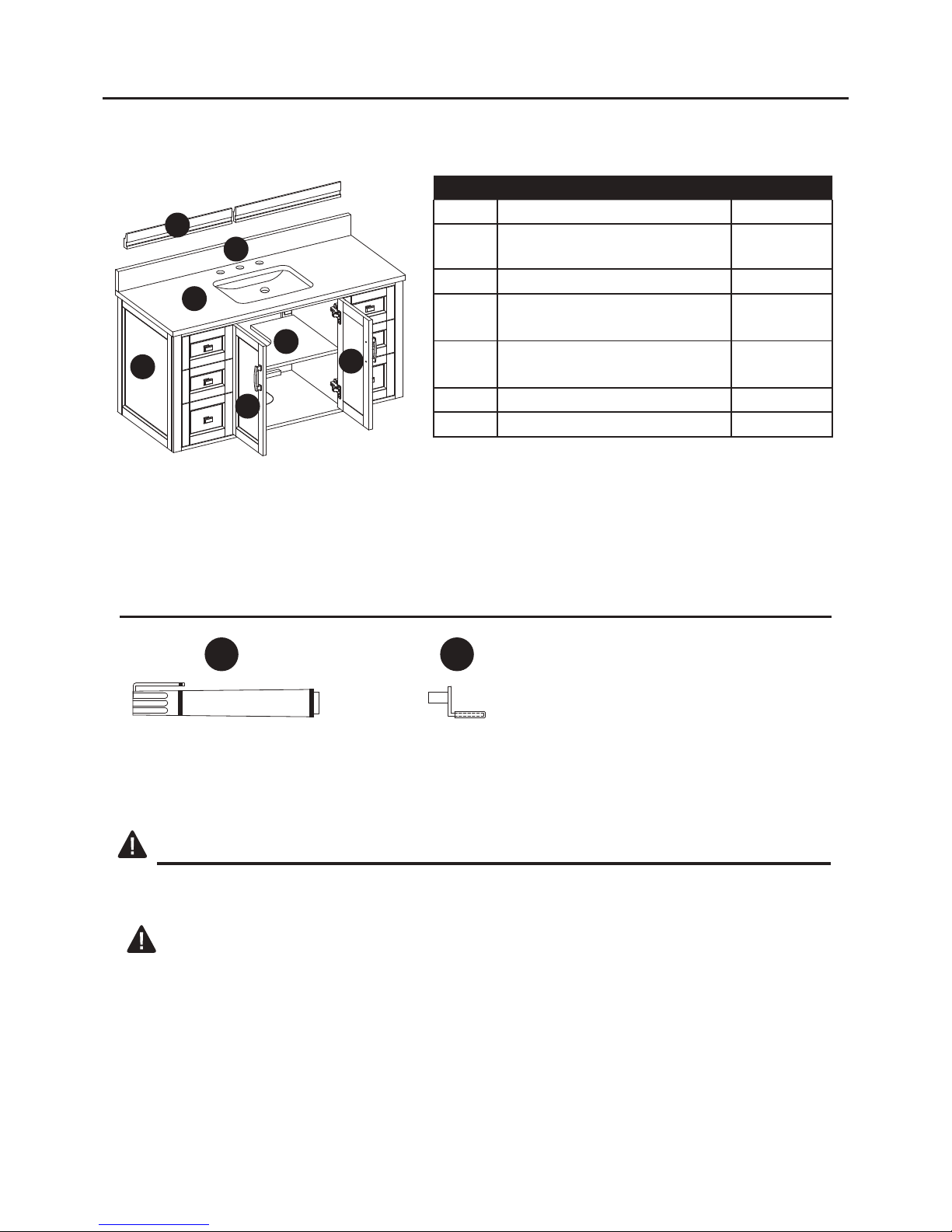

PACKAGE CONTENTS
PART DESCRIPTION QUANTITY
A Vanity 1
BTop (preassembled
to Vanity (A)) 1
C Backsplash 1
G Shelf 1
ELeft Door
(preassembled to Vanity (A)) 1
FRight Door
(preassembled to Vanity (A)) 1
H Wall Bracket 2
SAFETY INFORMATION
KEEP THESE INSTRUCTIONS FOR FUTURE REFERENCE.
Please read and understand this entire manual before attempting to assemble, operate or
install the product.
WARNING
• Some steps are more easily handled with two adults.
CAUTION
Touch-Up Pen
Qty: 1
Shelf pin
Qty: 4
AA BB
HARDWARE CONTENTS (not shown actual size)
• Use care when assembling the vanity, take your time and follow the assembly instructions
closely.
C
A
B
G
E
F
H

3
Estimated Assembly Time: 20-30 minutes (24 hours for adhesive to dry).
Helpful Tools (not included): Measuring tape, level
PREPARATION
Before beginning assembly of product, make sure all parts are present. Compare parts with
package contents list and hardware contents list. If any part is missing or damaged, do not
attempt to assemble the product.
Tools Required for Assembly (not included): Phillips screwdriver, utility knife or scissors,
adhesive, power drill with drill bit
VANITY INSTALLATION INSTRUCTIONS

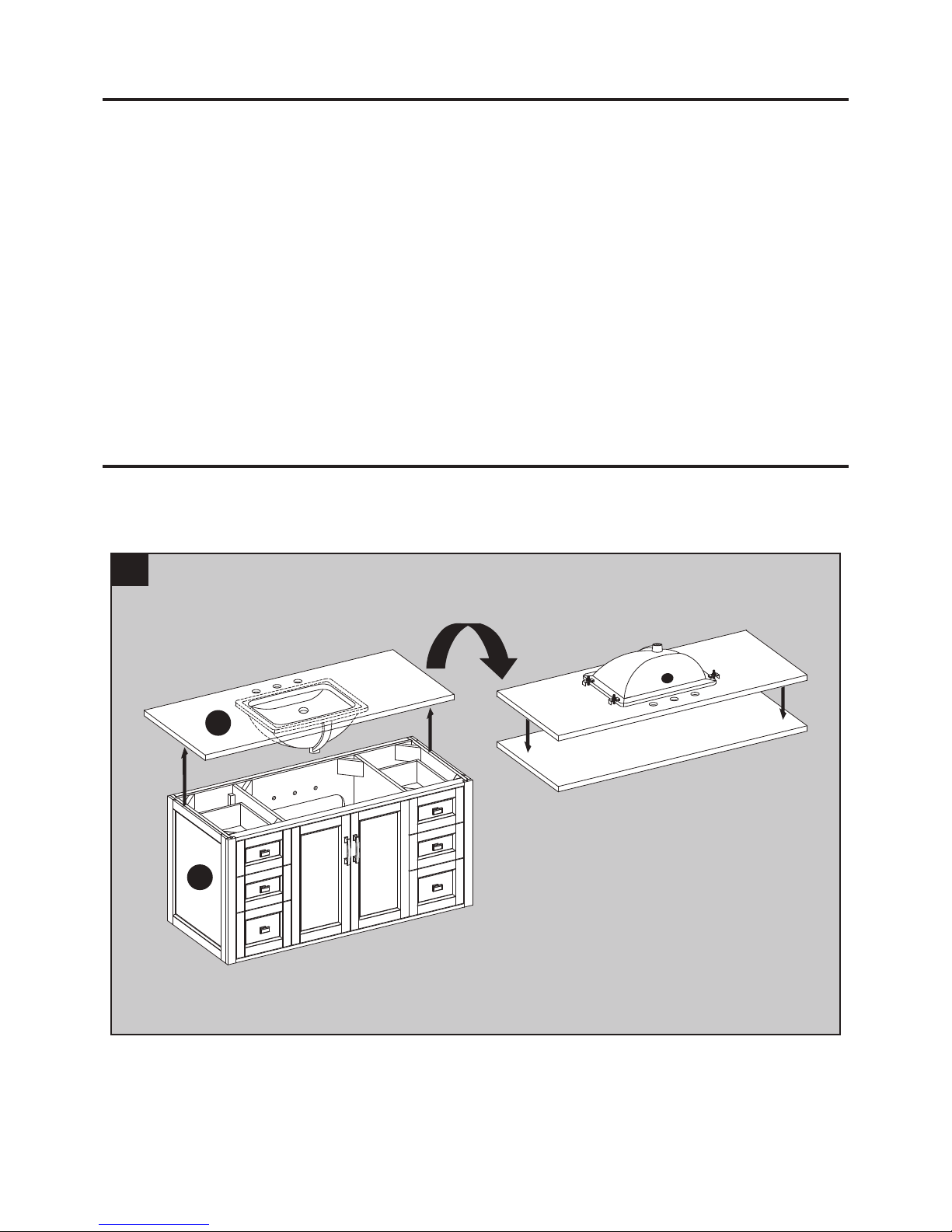

1. Please remove the Top (B) from the Vanity (A). Place the Top (B) and Backsplash (C) face
down onto a scratch- free surface such as a foam sheet that came in the packaging.
1
2
BACK
1
1
3
3
B
A
1116VA-48

4
VANITY INSTALLATION INSTRUCTIONS

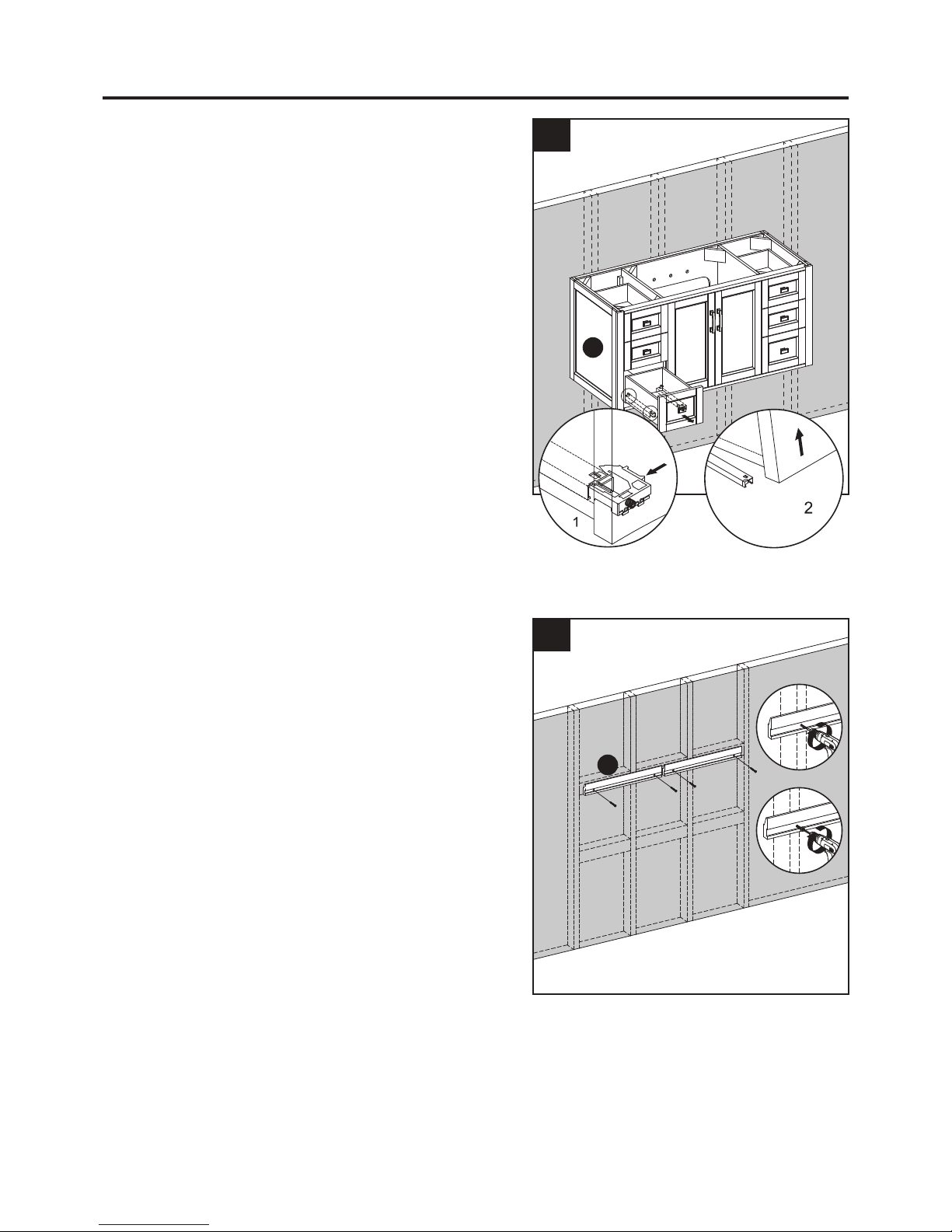

3. Clean area where the vanity (A) will be
permanently located prior to beginning
installation, ensuring the vanity (A) will not
interfere with any water supply and drain lines
once mounted.
Locate wall studs and mark locations.
Using hardware appropriate for your wall
type (not included), secure the Wall Bracket
(H) to the wall into preferably 2 wall studs. Use
hardware such as a cabinet screw or toggle bolt
depending on your wall type. Make sure the
Wall Bracket (H) is level and centered well to the
desired location of the Vanity (A). Be careful
not to disturb any plumbing or electrical lines that
may be concealed in the wall.
!IMPORTANT SAFTEY STEP!
It is critical to have a strong secure
connection to the wall before continuing to
the next step.
2. To remove drawers preassembled in vanity (A).
Fully extend drawers, locate plastic levers on
metal glide tracks at left and right sides of
drawer box, push on plastic levers on both
sides at the same time, to disengage drawer
box from the glides, Then gently lift the drawer
up to remove it from vanity (A).
H
3
2
1
2
A
1227WC
2026VA-36-200

5

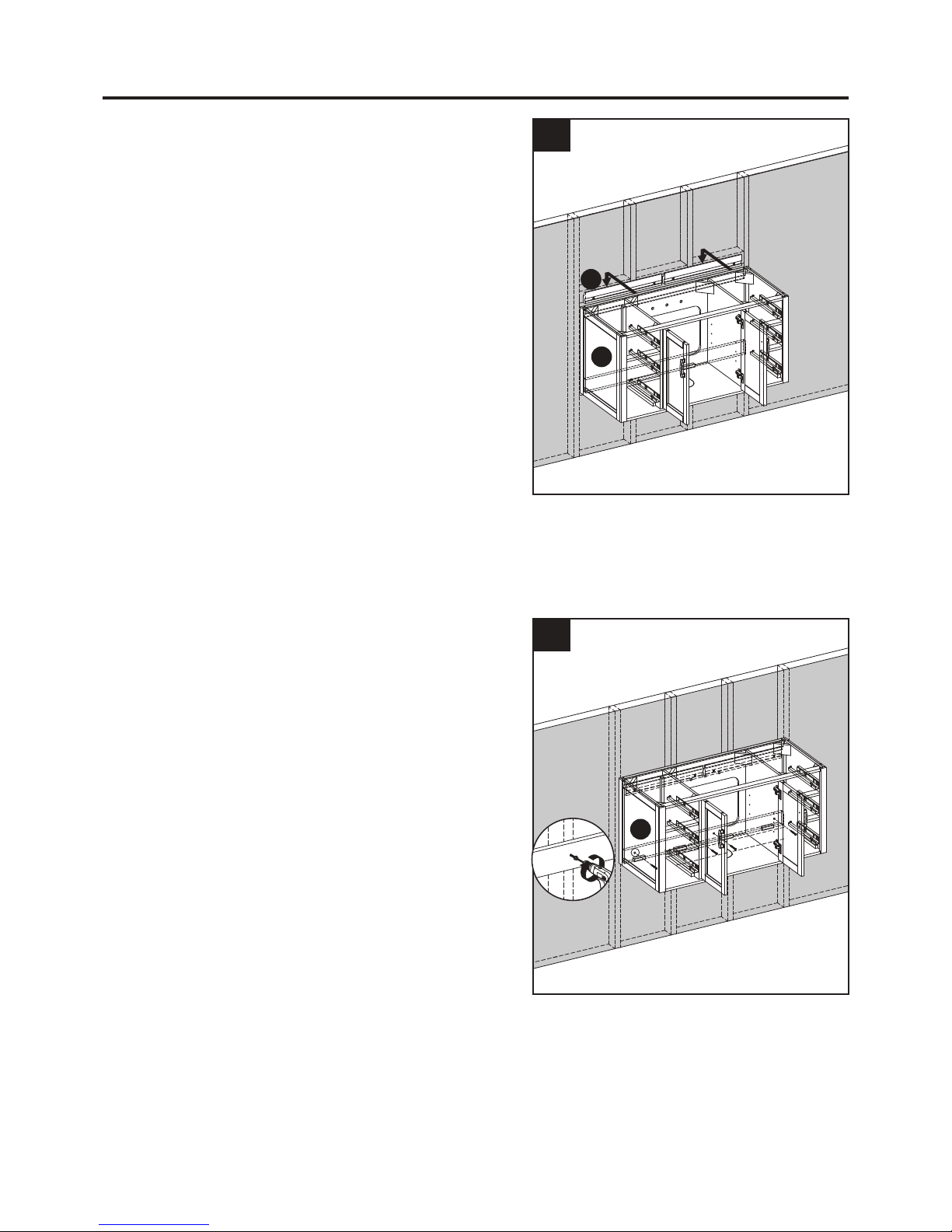

4. With the help of another adult, carefully
lower the Vanity (A) down onto the Wall
Bracket (H). Be sure the Vanity (A) is secure
to the wall before letting go.
VANITY INSTALLATION INSTRUCTIONS
5. The bottom of the back panel can be screwed to
the wall as well to increase secure connection,
please use appropriate length of screws (not
included) to screw the back panel to the wall studs.
4
H
A
H
A
4
5
A
1328VB-48-242
1227WC

6
VANITY INSTALLATION INSTRUCTIONS

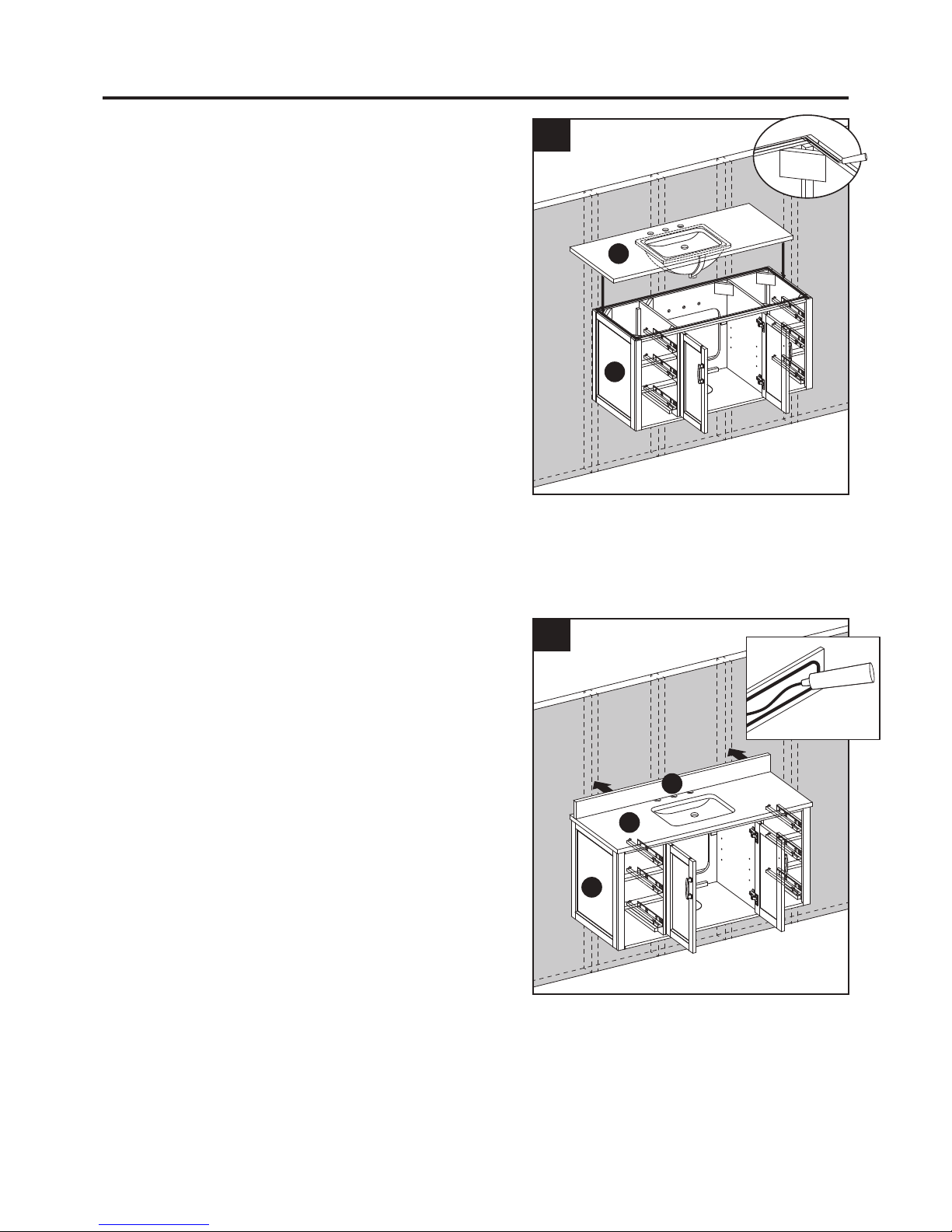

6. Apply silicone adhesive to the top edge of the
wood cabinet. With the help of another adult,
gently lower the stone top with assembled sink
onto the cabinet. Make sure the stone top is flush
with the back side of the wood cabinet and the
stone overhang is equal on both sides over the
wood cabinet left and right side walls. Remove
any excess adhesive before allowing to dry.
Tip: it may be easier to install the faucet and/or
drain assembly (not included) before
securing the stone top to the wood cabinet.
61
2
2
A
B
7. Apply adhesive (not included) to unpolished
side and bottom of backsplash (C). Position
backsplash (C) on top (B) and against wall.
Clean any excess adhesive before allowing
to dry.
7
1
2
2
A
B
C
1328VB-48-242
1328VB-48-242

7
VANITY INSTALLATION INSTRUCTIONS
CAUTION

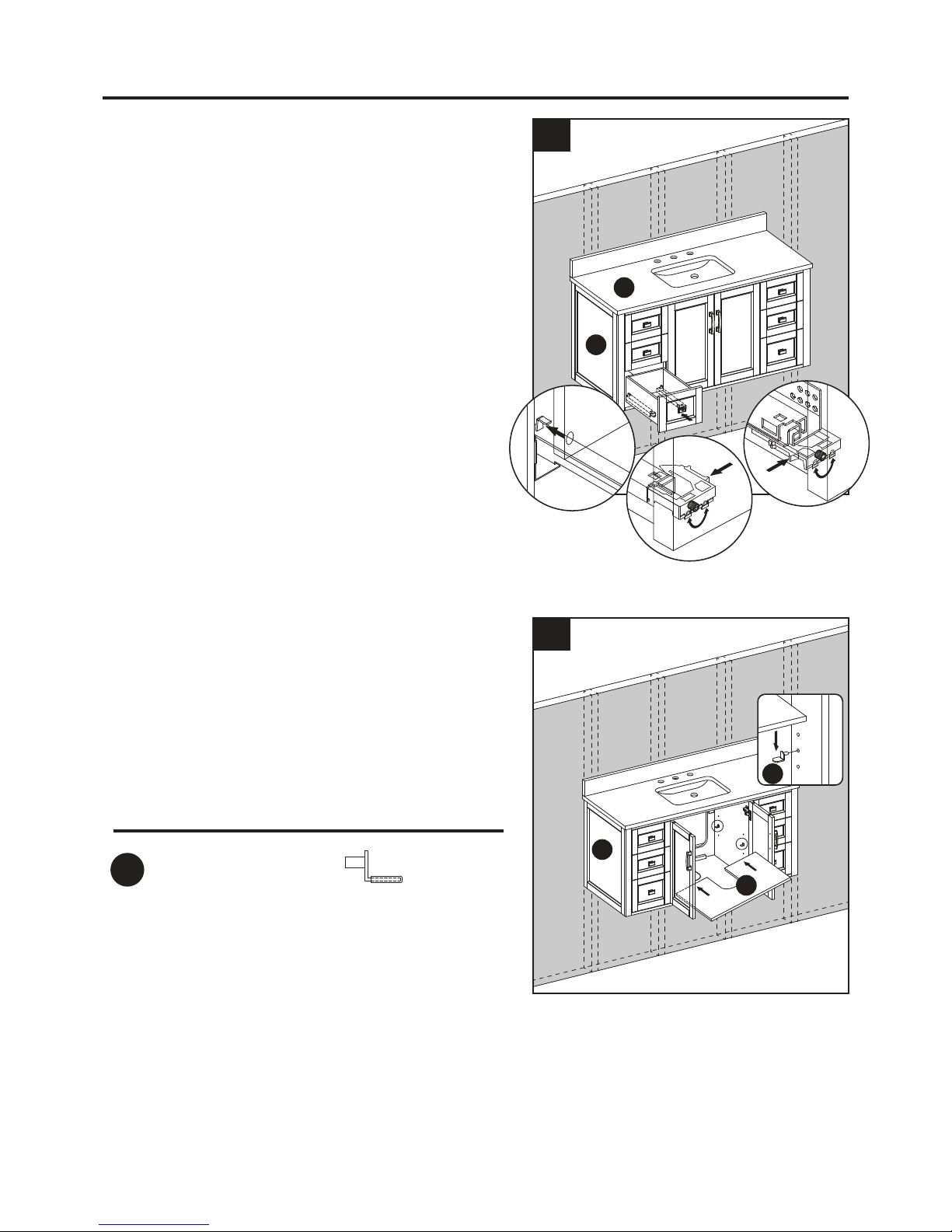

8. To reinstall drawers into vanity (A), fully extend
metal glide tracks. Gently lower and slide
drawer box into rear glide catch. Next lower
drawer box down to completely rest on
extended glides. Then, push plastic levers to
lock the drawer box in place.
Repeat for remaining drawer.
Note: To Adjust the drawer box height, Spin
the adjustment wheel to the left to raise the
drawer box or spin the adjustment wheel to
the right to lower the drawer box. You can
adjust the left and right side glide heights
independently in order to find the drawers best
alignment position.
DO NOT force drawer or damage to glide may
occur. If drawer does not slide in with ease,
remove and try again from the start.
9. From Front the assembly, insert shelf pins (BB) at
desired height, ensuring they are level. Place
shelf (G) on top of shelf pins (BB).
BB
Hardware Used
Shelf Pin x 4
9
2
2
A
G
1
BB
8
A
B
1
2
3
2026VA-36-200
1167FMM-26

8
VANITY INSTALLATION INSTRUCTIONS

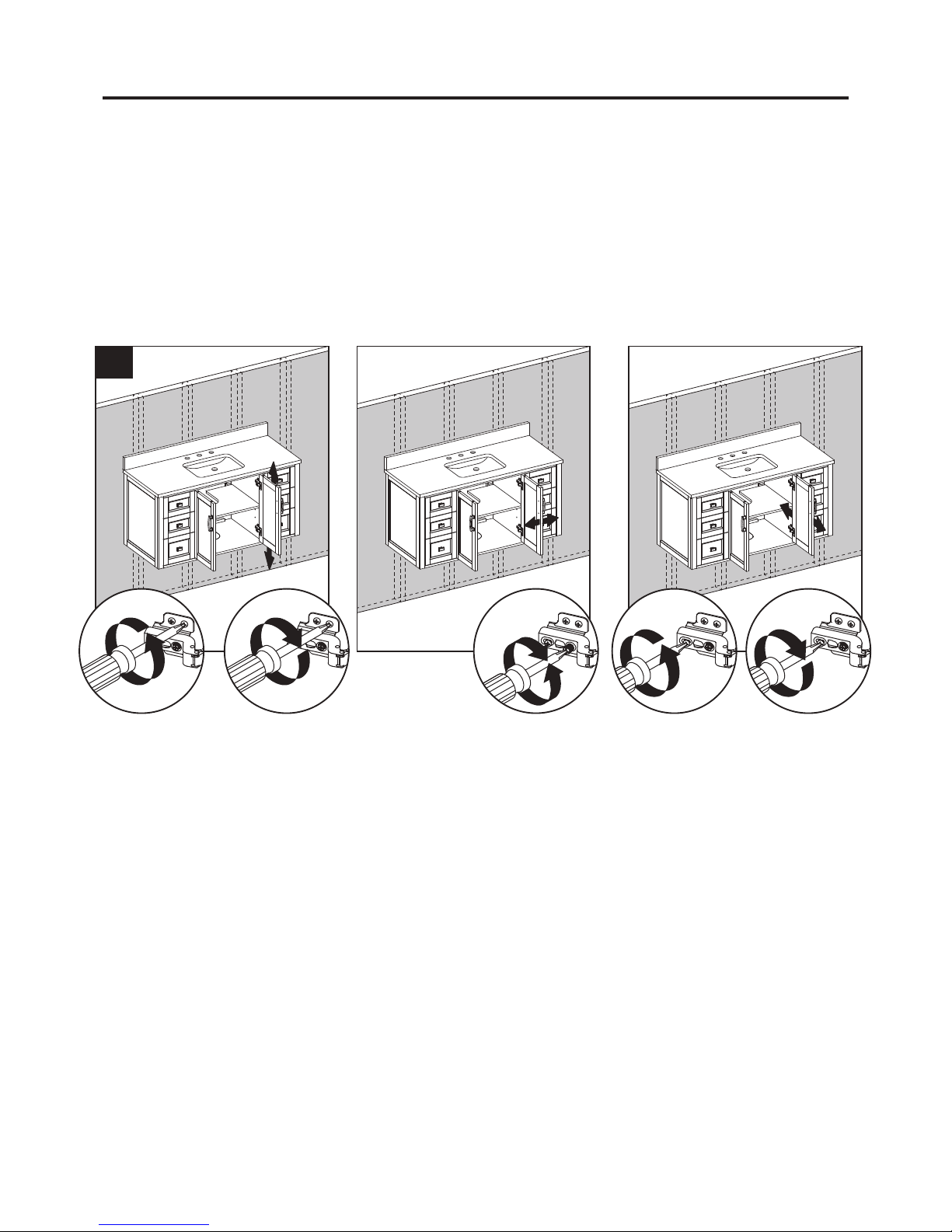

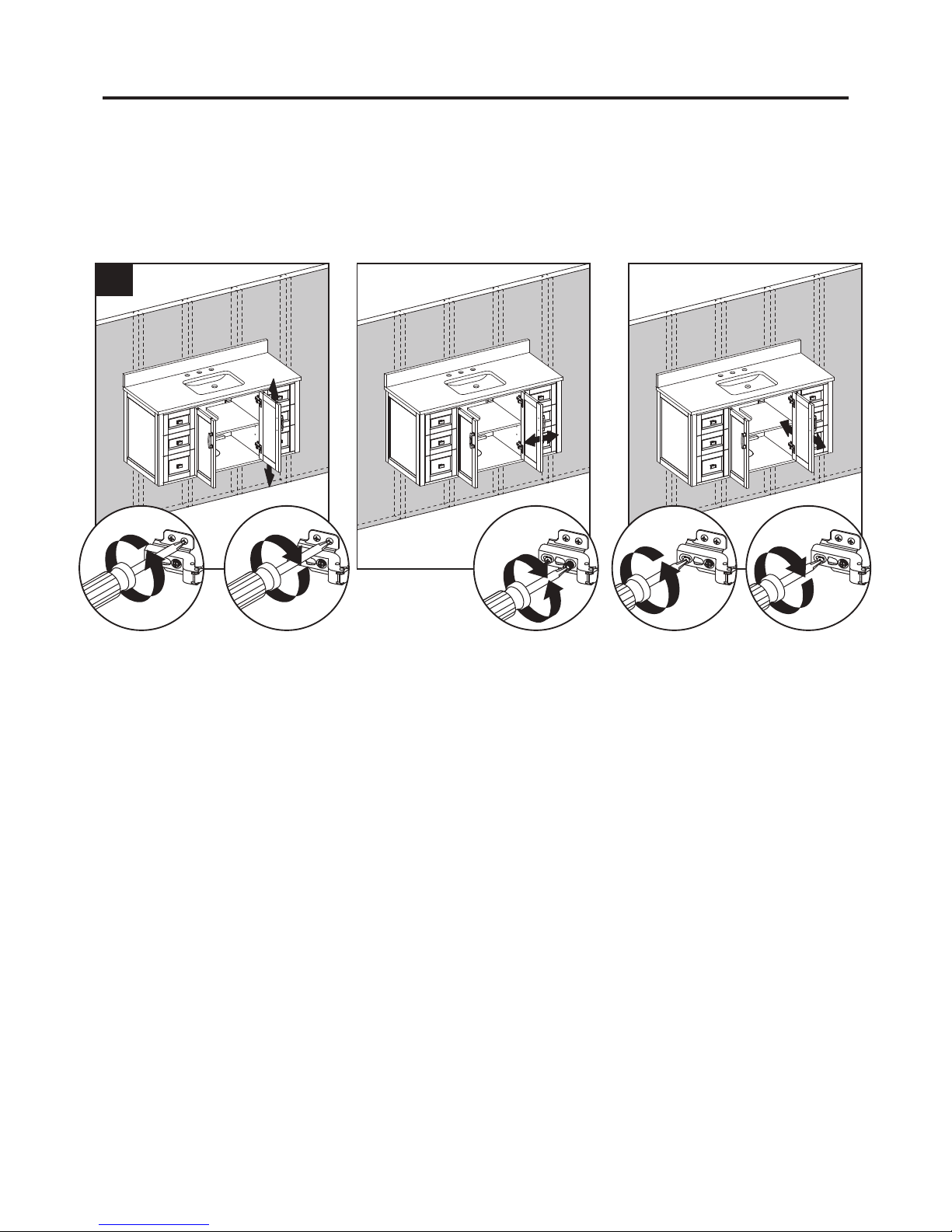

10. If you need to adjust the doors, do so in the following manner.
To adjust door up or down, loosen screws (a) on both hinges, adjust door, and retighten screws.
To adjust door left or right, turn screws (b) on both hinges, in or out.
To adjust door in or out, loosen screws (c) on both hinges, adjust door, and retighten screws.
Assembly is now complete. Install desired faucet and drain assemblies (neither included)
per the manufacturers’ instructions to complete the installation.
10
a
1
a
3
b
1
1
c
1
c
3
2
2
2
2
2
2
1328VB-48-242

9
CARE AND MAINTENANCE
WARRANTY
IMPORTANT
• Shade variations and patterns are an inherent characteristic of stone (e.g. granite, marble,
engineered stone). Stone tops will vary from product to product. Use caution placing items
such as soap or any fragranced material on the stone surface. Use a soap dish, coaster or
similar item to protect the surface if placing any soap or fragranced products on the stone.
• If soap or fragranced products come in contact with the stone top, rinse the surface with
water and dry using a soft non-abrasive cloth.
• WARNING: Must use cleaning agents safe for stone. Check your cleaning agents use
restrictions before using on any stone. Damage to the stone may result. Vanity manufacturer
not responsible for damage caused by improper cleaning agents or soaps used. Warranty
will not cover damage caused by the use of improper soaps or cleaning agents.
• DO NOT use products to clean the stone top that contain acetone, lemon, vinegar or other
acids as these may cause damage to the stone surface.
• Periodically reseal the stone top using an appropriate stone sealer available from your
local home store. Follow the manufacturer’s directions on how to apply.
• Dust the vanity regularly with a soft, non-lint producing cloth or household dusting product.
• You can clean the vanity with a gentle, non-abrasive household cleaner.
• Make sure to dry the wood immediately with a soft cloth or towel.
• The stone top can be cleaned using standard marble cleaning agents available at your
local supplier.
• Tips for using touch-up pen (AA): For scratches, stroke in direction of scratch. Rub off
excesscolorant promptly with a soft cloth.
• The manufacturer warrants this item against defects in materials and workmanship for a
period of one (1) year from the date of original retail purchase. This warranty applies only
to the original purchaser. This warranty does not apply to any damage on the product by
accident, misuse, or modified, improper installation or by affixing accessories not produced
by the manufacturer. The manufacturer is not accountable whatsoever for product
installation during the warranty period. There is no further expressed warranty. The
manufacturer shall not be legally responsible for incidental, consequential or special
damages arising at or in connection with product use or performance except as may
otherwise be accorded by law. The manufacturer disclaims any and all implied warranties.

REPLACEMENT PARTS LIST
PART DESCRIPTION PART#
C Backsplash PUBS-25-900-48
B Top 1315VA-48-201 Top
E Left Door 1315VA-48-201-001/002
D Sink PU17-18x14-SQUARE
F Right Door
G Shelf
H Wall Bracket 1315VA-48-201-004
J Upper Drawer Front 1315VA-48-201-005
K Lower Drawer Front 1315VA-48-201-006
1315VA-48-201-003
AA Touch-Up Pen OF-0010
BB Shelf pin B1044
CC Hinge
DD Pull
C-90-107
1315VA-Pull-BN
EE Knob 1315VA-Knob-BN
FF Glide Track Set PUDTC-14x3-Handle
Printed in China
For replacement parts, call our customer service department at 1-866-439-9800,
8 a.m. - 8 p.m., EST, Monday - Friday.
10
AA BB CC DD EE FF
H
C
D
K
F
B
G
E
J

11
welcoming • sophisticated • inspiring
MODÈLE #1315VA-48-201
JOIGNEZ VOTRE REÇU ICI
Numéro de série __________________ Date d’achat__________________
allen + roth®est une marque de commerce
déposée de LF, LLC. Tous droits réservés.
ARTICLE #1083186
Vanité de suspension
murale avec dessus
Des questions, des problèmes, des pièces manquantes? Avant de retourner l’article au
détaillant, appelez notre service à la clientèle au 1 866 439-9800, entre 8 h et 20 h (HNE), du lundi
au vendredi.

12
Crayon à retouche
Qty: 1
Goupille à tablette
Qty: 4
AA BB
CONTENU DE L’EMBALLAGE
A Meuble-lavabo 1
BComptoir (préassemblé au
meuble-lavabo [A]) 1
C Dosseret 1
G Tablette 1
EPorte gauche (préassemblé
au meuble-lavabo [A]) 1
FPorte droite (préassemblé
au meuble-lavabo [A]) 1
H Support Mural 2
PIÈCE DESCRIPTION QUANTITÉ
QUINCAILLERIE INCLUSE (grandeur non réelle)
CONSIGNES DE SÉCURITÉ
AVERTISSEMENT
ATTENTION
Assurez-vous de lire et de comprendre l’intégralité du présent manuel avant de tenter
d’assembler, d’utiliser ou d’installer l’article.
• Certaines étapes sont plus faciles à effectuer avec l’aide d’un deuxième adulte.
• Soyez prudent lors de l’assemblage du meuble-lavabo; prenez votre temps et suivez
minutieusement les instructions pour l’assemblage.
VEUILLEZ CONSERVER CES INSTRUCTIONS POUR VOUS Y
RÉFÉRER ULTÉRIEUREMENT.
C
A
B
G
E
F
H

13
1. Pour retirer le comptoir (B) de la meuble-lavabo (A). Placez la partie supérieure (B) et le
dosseret (C) face vers le bas sur une surface sans rayures telle qu'une feuille de mousse
livrée dans l'emballage.
PRÉPARATION
Outils nécessaires pour l’assemblage (non inclus) : tournevis cruciforme, couteau à lame
rétractable ou ciseaux, adhésif, perceuse électrique et foret.
Outils utiles (non inclus) : ruban à mesurer et niveau.
Avant de commencer l’assemblage de l’article, assurez-vous d’avoir toutes les pièces.
Comparez le contenu de l’emballage avec la liste des pièces et celle de la quincaillerie
incluse. S’il y a des pièces manquantes ou endommagées, ne tentez pas d’assembler
l’article.
Temps d’assemblage approximatif : 20 à 30 minutes (24 heures pour le séchage de
l’adhésif).
INSTRUCTIONS POUR L’INSTALLATION DU MEUBLE-LAVABO
1
2
BACK
1
1
3
3
B
A
1116VA-48

14
INSTRUCTIONS POUR L’INSTALLATION DU MEUBLE-LAVABO
2. Pour retirer les tiroirs préassemblés dans la
meuble-lavabo (A). Déployez complètement les
tiroirs, placez les leviers en plastique sur les
glissières métalliques au niveau des côtés
gauche et droit de la boîte à tiroirs, appuyez
simultanément sur les leviers en plastique des
deux côtés pour dégager le tiroir des glissières,
puis soulevez doucement le tiroir pour le retirer
du meuble-lavabo (A).
3. Nettoyez la zone où le meuble-lavabo (A) sera
fixée en permanence avant le début de
l'installation, en veillant à ce que le meuble-
lavabo (A) n'interfère pas avec l'alimentation en
eau et les lignes de drainage une fois montée.
Localisez les goujons muraux et les
emplacements des marques.
En utilisant un matériel approprié pour votre type
de mur (non inclus), fixez le support mural (H)
sur le mur dans de préférence 2 goujons de mur.
Utilisez du matériel tel qu'une vis d'armoire ou un
boulon à ailette selon votre type de paroi.
Assurez-vous que le support mural (H) est au
niveau et bien axé sur l'emplacement souhaité de
Meuble-lavabo (A). Veillez à ne pas déranger les
laines de plomberie ou électriques qui peuvent
être dissimulés dans le mur.
! ETAPE DE SECURITE IMPORTANTE!
Il est essentiel d'avoir une forte connexion
sécurisée au mur avant de passer à l'étape
suivante.
2
A
H
3
2
1
1227WC
2026VA-36-200

15
4. Avec l'aide d'un autre adulte, abaissez
prudemment Meuble-lavabo (A) sur le support
mural (H). Assurez-vous que Meuble-lavabo (A)
est bien fixé au mur avant de lâcher prise.
INSTRUCTIONS POUR L’INSTALLATION DU MEUBLE-LAVABO
5. Le bas du panneau arrière peut être vissé au
mur aussi bien pour augmenter la connexion
sécurisée, veuillez utiliser la longueur appropriée
des vis afin de visser le panneau arrière aux
goujons muraux.
4
H
A
H
A
4
5
A
1328VB-48-242
1227WC

16
INSTRUCTIONS POUR L’INSTALLATION DU MEUBLE-LAVABO
6. Appliquer un adhésif en silicone sur le bord
supérieur de l'armoire en bois. À l'aide d'un autre
adulte, abaisser doucement le sommet en pierre
avec l'évier assemblé sur l'armoire. Assurez-vous
que le sommet en pierre est aligné avec le côté
arrière de l'armoire en bois et le le surplomb de
pierre est égal des deux côtés sur les parois
latérales gauche et droite de l'armoire en bois.
Retirez tout excès d'adhésif avant de laisser
sécher.
Astuce: il est peut-être plus facile d'installer
l'ensemble de robinet et / ou de vidange (non
inclus) avant de fixer le sommet en pierre à
l'armoire en bois.
7. Appliquez l’adhésif (non inclus) au côté
non poli et au bas du dosseret (C). Placez
le dosseret (C) sur le comptoir (B) et contre
le mur. Essuyez tout excès d’adhésif avec
un linge doux et laissez sécher.
61
2
2
A
B
7
1
2
2
A
B
C
1328VB-48-242
1328VB-48-242

INSTRUCTIONS POUR L’INSTALLATION DU MEUBLE-LAVABO
17
Répétez cette étape pour l’autre tiroir.
MISE EN GARDE
8. Pour réinstaller les tiroirs dans le
meuble-lavabo (A), étendez complètement
les rails de glissement en métal. Baissez
doucement et glissez le bloc-tiroirs dans la
prise de glissement arrière. Ensuite, baissez
le bloc-tiroirs pour qu'il s'appuie complètement
sur les rails de glissement étendues. Ensuite,
poussez les leviers de plastique pour verrouiller
le bloc-tiroirs en place.
Note: Pour ajuster la hauteur du bloc-tiroirs,
faites tourner la roue d'ajustement vers la
gauche pour lever le bloc-tiroirs ou faites
tourner la roue d'ajustement vers la gauche
pour baisser le bloc-tiroirs. Vous pouvez
ajuster la hauteur des rails de glissement
gauche et droit indépendemment pour
trouver le meilleur alignement des tiroirs.
NE FORCEZ PAS le tiroir; vous pourriez
endommager le rail. Si le tiroir ne glisse pas
facilement, retirez-le et recommencez du début.
9. À partir du devant de l'assemblage, insérez les
chevilles de tablette (BB) à la hauteur désirée, en
vous assurant qu'elles sont au niveau. Placez la
tablette (G) par dessus les chevilles de tablette
(BB).
BB
Quincaillerie utilisée
Goupille à tablette x 4
8
A
B
1
2
3
9
2
2
A
G
1
BB
2026VA-36-200
1167FMM-26

INSTRUCTIONS POUR L’INSTALLATION DU MEUBLE-LAVABO
18
10. Suivez les étapes suivantes pour ajuster les portes.
Pour ajuster la porte verticalement, desserrez les vis (a) sur les deux charnières, ajustez
la porte et resserrez les vis.
Pour ajuster la porte vers la gauche ou vers la droite, tournez les vis (b) sur les deux
charnières vers l’intérieur ou l’extérieur.
Pour ajuster la porte vers l’intérieur ou l’extérieur, desserrez les vis (c) sur les deux
charnières, ajustez la porte et resserrez les vis.
L’assemblage est maintenant terminé. Installez les ensembles de robinet et drain (aucun inclus)
selon les instructions du fabricant pour terminer l’installation.
10
a
1
a
3
b
1
1
c
1
c
3
2
2
2
2
2
2
1328VB-48-242

19
ENTRETIEN
GARANTIE
IMPORTANT
• Les variations de ton et de motif sont des caractéristiques naturelles de la pierre (comme
le granit, le marbre et la pierre d’ingénierie). L’apparence du comptoir en pierre peut varier
d’un article à l’autre. Soyez vigilant lorsque vous déposez des articles, comme un savon
ou tout produit parfumé, sur la surface en pierre. Utilisez un porte-savon, un sous-verre ou
tout autre article similaire pour protéger la surface si vous voulez déposer un savon ou des
produits parfumés sur la pierre.
• Si du savon ou des produits parfumés entrent en contact avec le comptoir en pierre, rincez
la surface à l’eau, puis asséchez-la à l’aide d’un linge doux et non abrasif.
• AVERTISSEMENT : Nécessite l’utilisation de nettoyants sans danger pour la pierre. Vérifiez
les restrictions d’utilisation de vos nettoyants avant de les utiliser sur tout type de pierre.
Vous risqueriez d’endommager la pierre. Le fabricant du meuble-lavabo n’est pas
responsable des dommages causés par l’utilisation de nettoyants ou de savons inappropriés.
La garantie ne couvre pas les dommages causés par l’utilisation de savons ou de nettoyants
inappropriés.
• N’utilisez PAS de produits qui contiennent de l’acétone, du jus de citron, du vinaigre ou
d’autres substances acides pour nettoyer le comptoir en pierre, car ceux-ci peuvent
endommager la surface en pierre.
• Scellez de nouveau le comptoir en pierre régulièrement à l’aide d’un scellant pour pierre
approprié, que vous trouverez au centre de rénovation de votre région. Appliquez-le selon
les instructions du fabricant.
• Époussetez régulièrement le meuble-lavabo à l’aide d’un linge doux et non pelucheux ou
d’un accessoire pour l’époussetage domestique.
• Vous pouvez nettoyer le meuble-lavabo à l’aide d’un nettoyant doux et non abrasif.
• Essuyez immédiatement le bois à l’aide d’un linge doux ou d’une serviette.
• Le comptoir en pierre peut être nettoyé à l’aide d’un nettoyant standard pour la pierre
offert chez votre détaillant local.
• Conseils pour l’utilisation du crayon à retouche (AA) : pour les égratignures, suivez le
sens de l’égratignure. Essuyez rapidement toute trace de crayon non nécessaire à l’aide
d’un linge doux.
• Le fabricant garantit que l’article ne présentera aucun défaut de matériaux ou de
fabrication pour une période de un (1) an à compter de la date d’achat initial. Cette
garantie ne s’applique qu’à l’acheteur initial. Cette garantie ne couvre pas les dommages
causés à l’article par un accident, un usage inapproprié, une installation inadéquate ou
modifiee ou par l’ajout d’accessoires qui ne sont pas produits par le fabricant. Le fabricant
n’est aucunement responsable de l’installation de l’article durant la période de garantie.
Aucune autre garantie explicite n’est consentie. Le fabricant n’est pas responsable des
dommages accessoires, consécutifs ou spéciaux découlant de l’utilisation ou du
rendement de l’article, à l’exception de ce qui pourrait être prévu autrement par la loi. Le
fabricant décline toute garantie implicite.

20
PIÈCE DESCRIPTION Nº DE PIÈCE
C Dosseret PUBS-25-900-48
B Comptoir 1315VA-48-201 Top
E Porte gauche 1315VA-48-201-001/002
D Évier PU17-18x14-SQUARE
F Porte droite
G Tablette
H Support Mural 1315VA-48-201-004
J Tiroir supérieur avant 1315VA-48-201-005
K Tiroir inférieur avant 1315VA-48-201-006
1315VA-48-201-003
AA Crayon à retouche OF-0010
BB Goupille à tablette B1044
CC Charnière
DD Poignée
C-90-107
1315VA-Pull-BN
EE Poignée ronde 1315VA-Knob-BN
FF Ensemble pour glissière
de tiroir
PUDTC-14x3-Handle
LISTE DES PIÈCES DE RECHANGE
Pour obtenir des pièces de rechange, communiquez avec notre service à la clientèle au
1 866 439-9800, entre 8 h et 20 h (HNE), du lundi au vendredi.
Imprimé en Chine
AA BB CC DD EE FF
H
C
D
K
F
B
G
E
J
