Axor Citterio M 34715000 Manual

INSTALLATION
DE ⁄ Gebrauchsanleitung ⁄ Montageanleitung 02
FR ⁄ Mode d'emploi ⁄ Instructions de montage 04
EN ⁄ Instructions for use ⁄ assembly instructions 06
IT ⁄ Istruzioni per l'uso ⁄ Istruzioni per Installazione 08
ES ⁄ Modo de empleo ⁄ Instrucciones de montaje 10
NL ⁄ Gebruiksaanwijzing ⁄ Handleiding 12
DK ⁄ Brugsanvisning ⁄ Monteringsvejledning 14
PT ⁄ Instruções para uso ⁄ Manual de Instalación 16
PL ⁄ Instrukcja obsługi ⁄ Instrukcja montażu 18
CS ⁄ Návod k použití ⁄ Montážní návod 20
SK ⁄ Návod na použitie ⁄ Montážny návod 22
ZH ⁄ 用户手册 ⁄ 组装说明 24
RU ⁄ Руководство пользователя ⁄
Инструкция по монтажу 26
HU ⁄ Használati útmutató ⁄ Szerelési útmutató 28
FI ⁄ Käyttöohje ⁄ Asennusohje 30
SV ⁄ Bruksanvisning ⁄ Monteringsanvisning 32
LT ⁄ Vartotojo instrukcija ⁄ Montavimo instrukcijos 34
HR ⁄ Upute za uporabu ⁄ Uputstva za instalaciju 36
TR ⁄ Kullanım kılavuzu ⁄ Montaj kılavuzu 38
RO ⁄ Manual de utilizare ⁄ Instrucţiuni de montare 40
EL ⁄ Οδηγίες χρήσης ⁄ Οδηγία συναρµολόγησης 42
SL ⁄ Navodilo za uporabo ⁄ Navodila za montažo 44
ET ⁄ Kasutusjuhend ⁄ Paigaldusjuhend 46
LV ⁄ Lietošanas pamācība ⁄ Montāžas instrukcija 48
SR ⁄ Uputstvo za upotrebu ⁄ Uputstvo za montažu 50
NO ⁄ Bruksanvisning ⁄ Montasjeveiledning 52
BG ⁄ Инструкция за употреба ⁄
Ръководство за монтаж 54
SQ ⁄ Udhëzuesi i përdorimit ⁄ Udhëzime rreth montimit 56
AR ⁄ ⁄ 59
AXOR
Citterio M
34715000
AXOR
Starck
10710000
AXOR
Starck X
10716000
AXOR
Starck Organic
12710000
AXOR
Montreux
16810XXX
AXOR
Montreux
16823XXX
AXOR
Uno
38375000

02
SICHERHEITSHINWEISE
Bei der Montage müssen zur Vermeidung von Quetsch-
und Schnittverletzungen Handschuhe getragen
werden.
Das Produkt darf nur zu Bade-, Hygiene- und Körperrei-
nigungszwecken eingesetzt werden.
Kinder, sowie Erwachsene mit körperlichen, geistigen
und ⁄ oder sensorischen Einschränkungen dürfen das
Produkt nicht unbeaufsichtigt benutzen. Personen, die
unter Alkohol- oder Drogeneinfluss stehen, dürfen das
Produkt nicht benutzen.
Große Druckunterschiede zwischen den Kalt- und
Warmwasseranschlüssen müssen ausgeglichen
werden.
MONTAGEHINWEISE
⁄ Vor der Montage muss das Produkt auf Transportschä-
den untersucht werden. Nach dem Einbau werden
keine Transport- oder Oberflächenschäden anerkannt.
⁄ Die Leitungen und die Armatur müssen nach den gülti-
gen Normen montiert, gespült und geprüft werden.
⁄ Die in den Ländern jeweils gültigen Installationsrichtlini-
en sind einzuhalten.
TECHNISCHE DATEN
Betriebsdruck: max. 1 MPa
Empfohlener Betriebsdruck: 0,1 - 0,5 MPa
Prüfdruck: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Heißwassertemperatur: max. 70°C
Empfohlene Heißwassertemperatur: 65°C
Thermische Desinfektion: max. 70°C ⁄ 4 min
⁄ Eigensicher gegen Rückfließen
⁄ Das Produkt ist ausschließlich für Trinkwasser konzi-
piert!
SERVICETEILE
(siehe Seite 69)
XXX = Farbcodierung
000 = chrom
090 = chrom⁄gold-optik
820 = brushed nickel
MONTAGE (siehe Seite 60)
SAFETY FUNCTION
(siehe Seite 63)
Dank der Safety Function lässt sich die ge-
wünschte Höchsttemperatur von z. B. max. 42 ºC
voreinstellen.
EINJUSTIEREN
(siehe Seite 62)
Nach erfolgter Montage muss die Auslauftem-
peratur des Thermostaten überprüft werden. Eine
Korrektur ist erforderlich wenn die an der Ent-
nahmestelle gemessene Temperatur von der am
Thermostaten eingestellten Temperatur abweicht.
Kein essigsäurehaltiges Silikon verwenden!
SYMBOLERKLÄRUNG
W A R T U N G
(siehe Seite 66)
⁄ Um die Leichtgängigkeit der Regeleinheit zu
gewährleisten, sollte der Thermostat von Zeit
zu Zeit auf ganz warm und ganz kalt gestellt
werden.
⁄ Der Thermostat ist mit Rückflussverhinderern
ausgestattet. Rückflussverhinderer müssen
gemäß DIN EN 1717 regelmäßig in Überein-
stimmung mit nationalen oder regionalen Be-
stimmungen auf ihre Funktion geprüft werden
(mindestens einmal jährlich).
DE
SONDERZUBEHÖR
(nicht im Lieferumfang enthalten)
⁄ Verlängerung 25 mm; #13595000
(siehe Seite 69 - 71)
⁄ Verlängerung 33 mm (Rosette);
(siehe Seite 69 - 71)

03
REINIGUNG
(siehe beiliegende Broschüre)
BEDIENUNG
(siehe Seite 64)
MASSE
(siehe Seite 65)
DURCHFLUSSDIAGRAMM
(siehe Seite 68)
freier Durchfluss
DE
STÖRUNG URSACHE ABHILFE
⁄ Wenig Wasser ⁄ Versorgungsdruck nicht ausreichend ⁄ Leitungsdruck prüfen
⁄ Schmutzfangsieb der Regeleinheit ver-
schmutzt ⁄ Schmutzfangsiebe vor dem Ther- mostat und auf der Regeleinheit
reinigen (A)
⁄ Siebdichtung der Brause verschmutzt ⁄ Siebdichtung zwischen Brause und
Schlauch reinigen
⁄ Kreuzfluss, warmes Wasser wird bei
geschlossener Armatur in die Kaltwas-
serleitung gedrückt oder umgekehrt
⁄ Rückflussverhinderer verschmutzt ⁄ defekt ⁄ Rückflussverhinderer reinigen ggf.
austauschen
⁄ Auslauftemperatur stimmt nicht mit der
eingestellten Temperatur überein ⁄ Thermostat wurde nicht justiert ⁄ Thermostat justieren
⁄ Zu niedrige Warmwassertemperatur ⁄ Warmwassertemperatur erhöhen
auf 42 ºC bis 65 ºC
⁄ Temperaturregelung nicht möglich ⁄ Temperaturregeleinheit verschmutzt oder
verkalkt ⁄ Temperaturregeleinheit reinigen ggf. austauschen
⁄ Bei Neuinstallation Grundkörper falsch
angeschlossen (Soll: kalt rechts, warm
links) oder 180º verdreht eingebaut
⁄ Funktionsblock um 180º verdreht
einbauen
⁄ Druckknopf der Sicherheitssperre ohne
Funktion ⁄ Feder defekt ⁄ Feder bzw. Druckknopf reinigen u. leicht fetten, ggf. austauschen
⁄ Druckknopf verkalkt ⁄ verschmutzt
PRÜFZEICHEN
(siehe Seite 68)

04
CONSIGNES DE SÉCURITÉ
Lors du montage, porter des gants de protection pour
éviter toute blessure par écrasement ou coupure.
Le produit ne doit servir qu'à se laver et à assurer
l'hygiène corporelle.
Il est interdit aux enfants ainsi qu'aux adultes ayant des
insuffisantes physiques, psychiques et⁄ou motoriques
d'utiliser la douche sans surveillance. De même, il est
interdit à des personnes sous influence d'alcool ou de
drogues d'utiliser la douche.
Il est conseillé d'équilibrer les pressions de l'eau
chaude et froide.
INSTRUCTIONS POUR LE MONTAGE
⁄ Avant son montage, s'assurer que le produit n'a
subi aucun dommage pendant le transport Après le
montage, tout dommage de transport ou de surface ne
pourra pas être reconnu.
⁄ Les conduites et la robinetterie doivent être montés,
rincés et contrôlés selon les normes en vigueur.
⁄ Les directives d'installation en vigueur dans le pays
concerné doivent être respectées.
INFORMATIONS TECHNIQUES
Pression de service autorisée: max. 1 MPa
Pression de service conseillée: 0,1 - 0,5 MPa
Pression maximum de contrôle: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Température d'eau chaude: max. 70°C
Température recommandée: 65°C
Désinfection thermique: max. 70°C ⁄ 4 min
⁄ Avec dispositif anti-retour
⁄ Le produit est exclusivement conçu pour de l'eau
potable!
PIÈCES DÉTACHÉES
(voir pages 69)
XXX = Couleurs
000 = chromé
090 = chromé⁄or l'optique
820 = brushed nickel
MONTAGE (voir pages 60)
SAFETY FUNCTION
(voir pages 63)
Grâce à la fonction Safety, il est possible de
prérégler la température maximale par exemple
max. 42º C souhaitée.
RÉGLAGE
(voir pages 62)
Le montage terminé, contrôler la température
de l’eau puisée au mitigeur thermostatique. Un
étalonnage est nécessaire si la température de
l’eau mitigée mesurée au point de puisage diffère
sensiblement de celle affichée sur le thermostat.
Ne pas utiliser de silicone contenant de l'acide
acétique!
DESCRIPTION DU SYMBOLE
ENTRETIEN
(voir pages 66)
⁄ Pour assurer le mouvement facile de l´élément
thermostatique, le thermostat devrait être
placé de temps en temps en position très
chaude et très froide.
⁄ Le mitigeur thermostatique est équipé de cla-
pets anti-retour. Les clapets anti-retour doivent
être examinés régulièrement conformément
à la norme EN 1717 ou conformément aux
dispositions nationales ou régionales quant à
leur fonction (au moins une fois par an).
FR
ACCESSOIRES EN OPTION
(ne fait pas partie de la fourniture)
⁄ jeu de rallonge 25 mm; #13595000
(voir pages 69 - 71)
⁄ jeu de rallonge 33 mm (rosacebain ⁄ douche);
(voir pages 69 - 71)

05
N E T T O Y A G E
(voir la brochure ci-jointe)
INSTRUCTIONS DE SERVICE
(voir pages 64)
DIMENSIONS
(voir pages 65)
DIAGRAMME DU DÉBIT
(voir pages 68)
débit libre
FR
DYSFONCTIONNEMENT ORIGINE SOLUTION
⁄ Pas assez d´eau ⁄ Pression d´alimentation insuffisante ⁄ Contrôler la pression
⁄ Filtre de l´élément thermostatique
encrassé ⁄ Nettoyer les filtres devant le mitigeur thermostatique et sur la
cartouche (A)
⁄ Joint-filtre de douchette encrassé ⁄ Nettoyer le joint-filtre entre la dou-
chette et le flexible
⁄ Circulation opposée, l´eau chaude est
comprimée dans l´arrivée d´eau froide
et vice versa avec robinet fermé
⁄ Clapet anti-retour encrassé ou défectueux ⁄ Nettoyer le clapet anti-retour ou le
changer éventuellement
⁄ La température à la sortie ne corres-
pond pas à la température de réglage ⁄ Le thermostat n´a pas été réglé ⁄ Régler le thermostat
⁄ Température d'eau chaude trop basse,
pas d´eau froide ⁄ Augmenter la température d´eau chaude entre 42ºC et 65ºC
⁄ Le réglage de la température n´est pas
possible ⁄ L´élément thermostatique est encrassé ou entartré ⁄ Nettoyer l´élément thermostatique ou le changez éventuellement
⁄ La pièce de base a une alimentation
inversée (l´eau froide doit être à droite
et l´eau chaude à gauche) ou elle est
montée à l´envers
⁄ Montez le bloc de fonction à 180º
⁄ Bouton à pression du verrouillage de
sécurité défectueux ⁄ Ressort défectueux ⁄ Nettoyer le ressort ou bien le bouton à pression, le changer
éventuellement
⁄ Bouton-poussoir entartré ⁄ encrassé
CLASSIFICATION ACOUSTIQUE
ET DÉBIT (voir pages 68)

06
SAFETY NOTES
Gloves should be worn during installation to prevent
crushing and cutting injuries.
The product may only be used for bathing, hygienic
and body cleaning purposes.
Children as well as adults with physical, mental and⁄or
sensoric impairments must not use this product without
proper supervision. Persons under the influence of alco-
hol or drugs are prohibited from using this product.
The hot and cold supplies must be of equal pressures.
INSTALLATION INSTRUCTIONS
⁄ Prior to installation, inspect the product for transport
damages. After it has been installed, no transport or
surface damage will be honoured.
⁄ The pipes and the fixture must be installed, flushed and
tested as per the applicable standards.
⁄ The plumbing codes applicable in the respective coun-
tries must be observed.
TECHNICAL DATA
Operating pressure: max. 1 MPa
Recommended operating pressure: 0,1 - 0,5 MPa
Test pressure: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Hot water temperature: max. 70°C
Recommended hot water temp.: 65°C
Thermal disinfection: max. 70°C ⁄ 4 min
⁄ Safety against backflow
⁄ The product is exclusively designed for drinking water!
SPARE PARTS
(see page 69)
XXX = Colors
000 = chrome plated
090 = chrome plated⁄gold plated
820 = brushed nickel
ASSEMBLY (see page 60)
SAFETY FUNCTION
(see page 63)
The desired maximum temperature for example
max. 42º C can be pre-set thanks to the safety
function.
ADJUSTMENT
(see page 62)
After the installation, the output temperature of
the thermostat must be checked. A correction is
necessary if the temperature measured at the
output differs from the temperature set on the
thermostat.
Do not use silicone containing acetic acid!
SYMBOL DESCRIPTION
MAINTENANCE
(see page 66)
⁄ To guarantee the smooth running of the ther-
mostat, it is necessary from time to time to turn
the thermostat from total hot to total cold.
⁄ The mixer is equipped with check valves.
The check valves must be checked regularly
according to DIN EN 1717 in accordance
with national or regional regulations (at least
once a year).
EN
SPECIAL ACCESSORIES
(order as an extra)
⁄ extension 25 mm; #13595000
(see page 69 - 71)
⁄ extension 33 mm (face plate);
(see page 69 - 71)

07
CLEANING
(see enclosed brochure)
OPERATION
(see page 64)
DIMENSIONS
(see page 65)
FLOW DIAGRAM
(see page 68)
free flow
EN
FAULT CAUSE REMEDY
⁄ Insufficient water ⁄ Supply pressure inadequate ⁄ Check water pressure (If a pump
has been installed check to see if
the pump is working).
⁄ Regulator filter dirty ⁄ Clean filter in front of the mixer and
on the MTC-thermo cartridge (A)
⁄ Shower filter seal dirty ⁄ Clean filter seal between shower
and hose
⁄ Crossflow, hot water being forced into
cold water pipe, or vice versa, when
mixer is closed
⁄ Backflow preventers dirty or leaking ⁄ Clean backflow preventers, ex-
change if necessary
⁄ Spout temperature does not corre-
spond with temperature set ⁄ Thermostat has not been adjusted ⁄ Adjust thermostat
⁄ Hot water temperature too low ⁄ Increase hot water temperature to
42 ºC to 65 ºC
⁄ Temperature regulation not possible ⁄ Temperature regulator dirty or calcified ⁄ Clean temperature regulator, ex-
change if necessary
⁄ For new installations: basic body incor-
rectly connected (should be: cold right,
hot left) or installed with 180º rotation
⁄ Install function block turned through
180º
⁄ Safety stop button not operating ⁄ Spring defective ⁄ Clean spring and⁄or button, ex-
change if necessary
⁄ push button calcified ⁄ contaminated
SPECIAL INFORMATION FOR UK (see page 72)
TEST CERTIFICATE
(see page 68)

08
INDICAZIONI SULLA SICUREZZA
Durante il montaggio, per pevitare ferite da schiaccia-
mento e da taglio bisogna indossare guanti protettivi.
Il prodotto deve essere utilizzato esclusivamente per
fare il bagno e per l'igiene del corpo.
I bambini e gli adulti affetti da menomazioni fisiche,
psichiche e⁄o sensoriali devono utilizzare il sistema
doccia solo sotto sorveglianza. Il prodotto non deve
essere utilizzato da persone sotto l'effetto di droghe
o alcolici.
Attenzione! Compensare le differenze di pressione tra i
collegamenti dell'acqua fredda e dell'acqua calda.
ISTRUZIONI PER IL MONTAGGIO
⁄ Prima del montaggio è necessario controllare che non
ci siano stati danni durante il trasporto. Una volta ese-
guito il montaggio, non verranno riconosciuti eventuali
danni di trasporto o delle superfici.
⁄ Montare, lavare e controllare tubature e rubinetteria
rispettando le norme correnti.
⁄ Vanno rispettate le direttive di installazione nazionali
vigenti nel rispettivo paese.

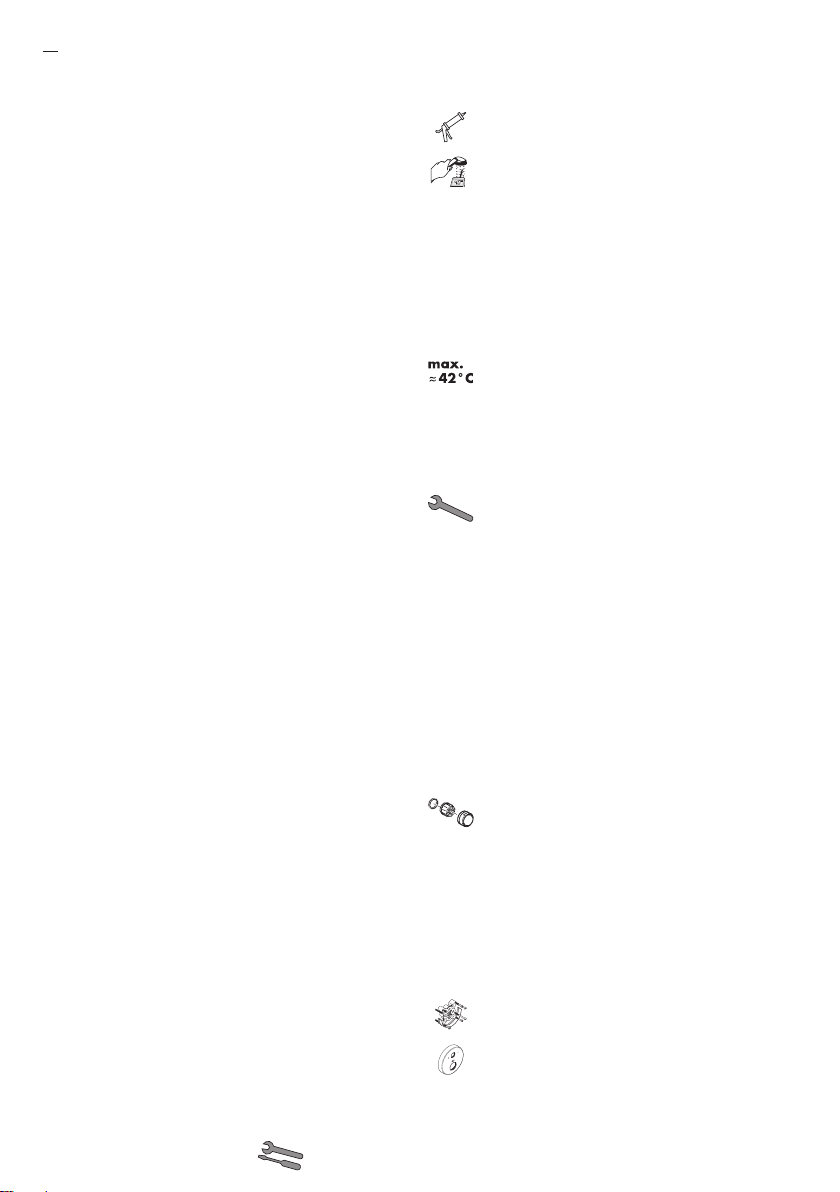

DATI TECNICI
Pressione d'uso: max. 1 MPa
Pressione d'uso consigliata: 0,1 - 0,5 MPa
Pressione di prova: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura dell'acqua calda: max. 70°C
Temp. dell'acqua calda consigliata: 65°C
Disinfezione termica: max. 70°C ⁄ 4 min
⁄ Sicurezza antiriflusso
⁄ Il prodotto è concepito esclusivamente per acqua
potabile!
PARTI DI RICAMBIO
(vedi pagg. 69)
XXX = Trattamento
000 = cromato
090 = cromo⁄dorato ottica
820 = brushed nickel
MONTAGGIO (vedi pagg. 60)
SAFETY FUNCTION
(vedi pagg. 63)
Grazie alla funzione antiscottature Safety la
temperatura massima per esempio max. 42º C
desiderata è facilmente regolabile.
TARATURA
(vedi pagg. 62)
Effettuata l’installazione del miscelatore termosta-
tico bisogna controllare la temperatura di uscita.
La taratura è necessaria quando la temperatura
dell’acqua misurata sul punto di prelievo non
corrisponde a quella fissata sul termostato.
Non utilizzare silicone contenente acido acetico!
DESCRIZIONE SIMBOLO
MANUTENZIONE
(vedi pagg. 66)
⁄ Per garantire la scorrevolezza dell’elemento
di regolazione, di tanto in tanto si dovrebbe
regolare il termostatico passando da tutto
caldo a tutto freddo.
⁄ Il miscelatore termostatico è dotato di una val-
vola antiritorno. La valvola di non ritorno deve
essere controllata regolarmente come da DIN
EN 1717, secondo le normative nazionali e
regionali (almeno una volta all'anno).
IT
ACCESSORI SPECIALI
(non contenuto nel volume di fornitura)
⁄ Prolunga 25 mm; #13595000
(vedi pagg. 69 - 71)
⁄ prolunga 33 mm (copertura);
(vedi pagg. 69 - 71)

09
PULITURA
(vedi il prospetto accluso)
P R O C E D U R A
(vedi pagg. 64)
INGOMBRI
(vedi pagg. 65)
DIAGRAMMA FLUSSO
(vedi pagg. 68)
portata libero
IT
PROBLEMA POSSIBILE CAUSA RIMEDIO
⁄ Scarsità d'acqua ⁄ Pressione di erogazione insufficiente ⁄ Provare la pressione di erogazione
⁄ Filtro dell'unità di regolazione sporco ⁄ Pulire⁄sostituire i filtri (A)
⁄ Guarnizione del filtro della doccia sporca ⁄ Pulire la guarnizione del filtro tra
doccia e flessibile
⁄ Flusso incrociato; l'acqua calda viene
spinta nella tubatura acqua fredda a
rubinetteria chiusa o viceversa
⁄ Antiriflusso sporco o non ermetico ⁄ Pulire o sostituire l'antiriflusso
⁄ La temperatura di erogazione diversa
da quella impostata ⁄ Il termostatico non è stato regolato ⁄ Regolare il termostatico
⁄ Temperatura dell'acqua calda ⁄ Aumentare la temperatura acqua
calda tra 42 ºC e 65 ºC
⁄ Impossibile la regolazione temperatura ⁄ Elemento termostatico sporco o con de-
positi calcarei ⁄ Pulire o sostituire l'unità di rego- lazione
⁄ In caso di nuova installazione - collegato
male il termostatico (deve essere: acqua
fredda a destra e calda a sinistra) o
installato ruotato di 180º
⁄ Ruotare di 180º l'unita' di rego-
lazione
⁄ Tasto antiscottatura non funzionante ⁄ Molla difettosa ⁄ Pulire o sostituire la molla o il tasto
⁄ Pulsante pieno di calcare ⁄ intasato
SEGNO DI VERIFICA
(vedi pagg. 68)

10
INDICACIONES DE SEGURIDAD
Durante el montaje deben utilizarse guantes para
evitar heridas por aplastamiento o corte.
El producto solo debe ser utilizado para fines de baño,
higiene y limpieza corporal.
Niños, así como adultos con limitaciones corporales,
mentales y⁄o sensoriales no deben utilizar el sistema
de duchas sin vigilancia. Personas que se encuentran
bajo el efecto de alcohol o drogas, no deben utilizar
el sistema de duchas.
Grandes diferencias de presión en servicio entre agua
fría y agua caliente deben equilibrarse.
INDICACIONES PARA EL MONTAJE
⁄ Antes del montaje se debe examinarse el producto
contra daños de transporte. Después de la instala-
ción no se reconoce ningún daño de transporte o de
superficie.
⁄ Los conductos y la grifería deben montarse, lavarse y
comprobarse según las normas vigentes.
⁄ Es obligatorio el cumplimiento de las directrices de
instalación vigentes en el país respectivo.

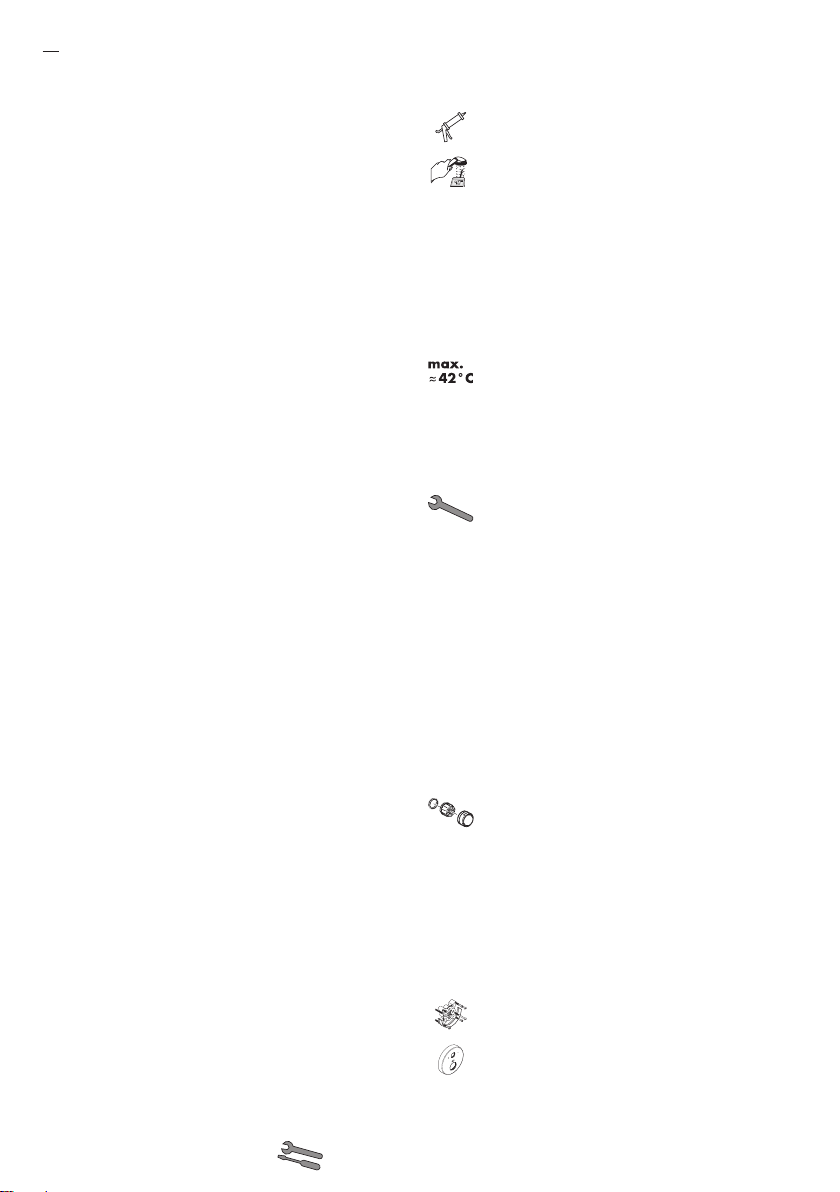

DATOS TÉCNICOS
Presión en servicio: max. 1 MPa
Presión recomendada en servicio: 0,1 - 0,5 MPa
Presión de prueba: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura del agua caliente: max. 70°C
Temp. recomendada del agua caliente: 65°C
Desinfección térmica: max. 70°C ⁄ 4 min
⁄ Seguro contra el retorno
⁄ El producto ha sido concebido exclusivamente para
agua potable.
R E P U E S T O S
(ver página 69)
XXX = Acabados
000 = cromado
090 = cromo⁄oro óptica
820 = brushed nickel
MONTAJE (ver página 60)
SAFETY FUNCTION
(ver página 63)
Gracias al tope de temperatura se puede
graduar la temperatura máxima por ejemplo
max. 42º C.
PUESTA A PUNTO
(ver página 62)
Después del montaje deberá comprobarse la
temperatura del agua del termostato, en la salida
del caño. Una corrección se efectuará siempre
y cuando la temperatura del agua tomada a la
salida del caño, no corresponda con la indicada
en el volante del termostato.
No utilizar silicona que contiene ácido acético!
DESCRIPCIÓN DE SÍMBOLOS
MANTENIMIENTO
(ver página 66)
⁄ Para garantizar el funcionamiento duradero
del termostato, el mando del mismo debería
girarse de vez en cuando del extremo frío al
extremo caliente.
⁄ El termostato está equipado con válvula, la
cual evita el retorno del agua a la tubería. Las
válvulas anti-retorno tienen que ser contro-
ladas regularmente según la norma DIN
EN 1717, en acuerdo con las regulaciones
nacionales o regionales (una vez al año, por
lo menos).
ES
OPCIONAL
(no incluido en el suministro)
⁄ Prolongación 25 mm; #13595000
(ver página 69 - 71)
⁄ Prolongación 33 mm (Embellecedor);
(ver página 69 - 71)

11
LIMPIAR
(ver el folleto adjunto)
MANEJO
(ver página 64)
DIMENSIONES
(ver página 65)
DIAGRAMA DE CIRCULACIÓN
(ver página 68)
caudal libre
ES
PROBLEMA CAUSA SOLUCIÓN
⁄ Sale poca agua ⁄ presión insuficiente ⁄ comprobar presión
⁄ filtro del termoelemento sucio ⁄ Limpiar filtros en las uniones a las
tomas de agua caliente y fría y en
el cartucho termostático (A)
⁄ Filtro de la teleducha sucio ⁄ Limpiar ⁄ Cambiar filtro entre flexo
y teleducha
⁄ Flujo de agua cruzada agua caliente
entra en la tubería del agua fría o al
revés
⁄ válvula antirretorno sucia o pierde ⁄ limpiar ⁄ cambiar válvula
⁄ Temperatura del agua no corresponde
a lo marcado ⁄ termostato no ha sido ajustado ⁄ ajustar termostato
⁄ Temperatura del agua caliente demasia-
do baja ⁄ aumentar temperatura del agua caliente a 42º - 65º C.
⁄ No es posible regular la temperatura ⁄ termoelemento sucio⁄lleno de cal ⁄ limpiar ⁄ cambiar termoelemento
⁄ cuerpo empotrado mal montado (debe
estar: frío = derecha) o instalado girado
en 180º
⁄ girar embellecedor en 180º
⁄ Botón de tope no funciona ⁄ muelle defecto ⁄ Limpiar y aplicar una fina capa de
grasa en el muelle y el pulsador
⁄ Pulsador con restos de cal ⁄ sucio
MARCA DE VERIFICACIÓN
(ver página 68)

12
VEILIGHEIDSINSTRUCTIES
Bij de montage moeten ter voorkoming van knel- en
snijwonden handschoenen worden gedragen.
Het product mag alleen voor het wassen, hygiënische
doeleinden en voor de lichaamreiniging worden
gebruikt.
Kinderen en volwassenen met lichamelijke, geestelijke
en⁄of sensorische beperkingen mogen het douchesys-
teem niet zonder toezicht gebruiken. Personen onder
invloed van alcohol of drugs mogen het douchesys-
teem niet gebruiken.
Grote drukverschillen tussen de koud- en warmwater-
toevoer dienen vermeden te worden.
MONTAGE-INSTRUCTIES
⁄ Vóór de montage moet het product gecontroleerd wor-
den op transportschade. Na de inbouw wordt geen
transport- of oppervlakteschade meer aanvaard.
⁄ De leidingen en armaturen moeten gemonteerd, ge-
spoeld en gecontroleerd worden volgens de geldige
normen.
⁄ De in de overeenkomstige landen geldende installatie-
richtlijnen moeten nageleefd worden.
TECHNISCHE GEGEVENS
Werkdruk: max. max. 1 MPa
Aanbevolen werkdruk: 0,1 - 0,5 MPa
Getest bij: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatuur warm water: max. 70°C
Aanbevolen warm water temp.: 65°C
Thermische desinfectie: max. 70°C ⁄ 4 min
⁄ Beveiligd tegen terugstromen
⁄ Het product is uitsluitend ontworpen voor drinkwater!
SERVICE ONDERDELEN
(zie blz. 69)
XXX = Kleuren
000 = verchroomd
090 = chroom⁄verguld-look
820 = brushed nickel
MONTAGE (zie blz. 60)
SAFETY FUNCTION
(zie blz. 63)
Dankzijd de Safety Function kan de gewenste
maximale temperatuur van bijv. max. 42º C van
te voren worden ingesteld.
CORRECTIE
(zie blz. 62)
Na montage dient de uitstroomtemperatuur van
de thermostaat gecontroleerd te worden. Een
correctie is noodzakelijk als de aan het tappunt
gemeten temperatuur afwijkt van de op de ther-
mostaat ingestelde temperatuur.
Gebruik geen zuurhoudende silicone!
SYMBOOLBESCHRIJVING
ONDERHOUD
(zie blz. 66)
⁄ Om het soepel lopen van de regeleenheid
te garanderen moet de thermostaat van tijd
tot tijd op heel koud en heel warm worden
ingesteld.
⁄ De thermostaat is voorzien van terugslag-
kleppen. Keerkleppen moeten volgens DIN
EN 1717 regelmatig en volgens plaatselijk
geldende eisen op het funktioneren gecontro-
leerd worden. (Tenminste een keer per jaar)
NL
TOEBEHOREN
(behoort niet tot het leveringspakket)
⁄ Verlengstuk 25 mm; #13595000
(zie blz. 69 - 71)
⁄ Verlengstuk 33 mm (rozet);
(zie blz. 69 - 71)

13
R E I N I G E N
(zie bijgevoegde brochure)
BEDIENING
(zie blz. 64)
M A T E N
(zie blz. 65)
DOORSTROOMDIAGRAM
(zie blz. 68)
vrije doorstroom
NL
STORING OORZAAK OPLOSSING
⁄ Weinig water ⁄ Druk te laag ⁄ Druk controleren
⁄ Vuilzeef van thermo-element verstopt ⁄ Vuilvangzeefjes en zeefjes van
regeleenheid reinigen (A)
⁄ Zeefdichting handdouche verstopt ⁄ Zeefdichting handdouche reinigen
⁄ Kruisstroom, warm water stroomt in
gesloten toestand in koud water leiding
of omgekeerd
⁄ Terugslagkleppen vervuild of defect ⁄ Terugslagkleppen reinigen dan wel
uitwisselen
⁄ Uitstroomtemperatuur komt niet met
ingestelde temperatuur overeen ⁄ Thermostaat niet ingesteld ⁄ Thermostaat instellen
⁄ Temperatuur van warm water te laag ⁄ Warmwater toevoer verhogen min.
42ºC naar 65ºC
⁄ Temperatuur niet regelbaar ⁄ Thermo-element vervuild of verkalkt ⁄ Thermo-element reinigen dan wel
uitwisselen
⁄ Bij nieuwe installaties: basisgarnituur
verkeerd aangesloten (moet zijn koud
rechts en warm links) of 180º gedraaid
gemonteerd
⁄ Functieblok 180º draaien
⁄ Safety Stop knop op thermostaatgreep
functioneert niet ⁄ Veer defect ⁄ Veer en⁄of drukknop reinigen dan wel uitwisselen
⁄ Drukknop verkalkt ⁄ verontreinigd
KEURMERK
(zie blz. 68)

14
SIKKERHEDSANVISNINGER
Ved monteringen skal der bruges handsker for at
undgå kvæstelser og snitsår.
Produktet må kun bruges til bade-, hygiejne og krops-
rengøringsformål.
Børn som også voksne med fysiske, mentale og ⁄ eller
sensoriske begrænsninger må ikke bruge brusersyste-
met uden opsyn. Personer som er under indflydelse af
alkohol eller narkotika må ikke bruge brusersystemet.
Større trykforskelle mellem koldt og varmt vand bør
udjævnes.
MONTERINGSANVISNINGER
⁄ Før monteringen skal produktet kontrolleres for trans-
portskader. Efter monteringen godkendes transportska-
der eller skader på overfladen ikke længere.
⁄ Ledningerne og armaturerne skal monteres, skylles og
kontrolleres iht. de gældende standarder.
⁄ Installationsbestemmelserne, der gælder i det enkelte
land, skal overholdes.
TEKNISKE DATA
Driftstryk: max. 1 MPa
Anbefalet driftstryk: 0,1 - 0,5 MPa
Prøvetryk: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Varmtvandstemperatur: max. 70°C
Anbefalet varmtvandstemperatur: 65°C
Termisk desinfektion: max. 70°C ⁄ 4 min
⁄ Med indbygget kontraventil
⁄ Produktet er udelukkende beregnet til drikkevand!
RESERVEDELE
(se s. 69)
XXX = Overflade
000 = Krom
090 = Krom⁄guld optic
820 = Brushed nickel
MONTERING (se s. 60)
SAFETY FUNCTION
(se s. 63)
Takket være Safety varmtvands-begrænsningen
kan maksimaltemperaturen forudindstilles eksem-
pel max. 42º C.
JUSTERING
(se s. 62)
Efter monteringen skal termostatens udløbstem-
peratur kontrolleres. Såfremt den målte vand-
temperatur afviger fra den på termostaten viste
forindstilling er en korrigering af skalagrebet
nødvendig.
Der må ikke benyttes eddikesyreholdig silikone!
SYMBOLBESKRIVELSE
SERVICE
(se s. 66)
⁄ For at sikre optimal funktion af termostaten,
bør termostaten fra tid til anden motioneres
(stilles skiftevis helt varm og helt kold).
⁄ Termostaten er forsynet med kontraventil .
Ifølge DIN EN 1717 skal gennmestrømnings-
begrænsere i overenstemmelse med nationale
regler afprøves regelmæssigt (mindst en gang
om året).
DK
SPECIALTILBEHØR
(ikke med i leveringsomfang)
⁄ Forlængersæt 25 mm; #13595000
(se s. 69 - 71)
⁄ Forlængersæt 33 mm (Dækplade);
(se s. 69 - 71)

15
RENGØRING
(se venligst den vedlagte brochure)
BRUGSANVISNING
(se s. 64)
MÅLENE
(se s. 65)
GENNEMSTRØMNINGSDIAGRAM
(se s. 68)
fri gennemstrømning
DK
FEJL ÅRSAG HJÆLP
⁄ For lidt vand ⁄ Forsyningstrykket er ikke højt nok ⁄ Afprøv forsyningstrykket
⁄ Smudsfangsien er snavset ⁄ Rengør smudsfangsi foran termsota-
ten og på termostatelementet (A)
⁄ Sien mellem bruser og slange er snavset ⁄ Rengør sien mellem bruser og
slange
⁄ Kryds-flow, varmt vand i koldtvandsled-
ningen og omvendt ⁄ Kontraventilen er snavset eller utæt. ⁄ Rengør kontraventilen eller udskift den evt.
⁄ Udløbstemperaturen stemmer ikke over-
ens med den indstillede temperatur ⁄ Termostaten er ikke justeret ⁄ Juster termostatenI
⁄ For lav varmtvands-temperatur ⁄ Forhøj varmtvands-temperaturen fra
42ºC til 65ºC
⁄ Temperaturregulering ikke mulig ⁄ Termostatelementet er snavset eller
tilkalket ⁄ Rengør termostat-elementet eller udskift det evt.
⁄ Ved ny-installation er vandtilslutningen
forbyttet (skal være koldt til højre - varmt
til venstre eller også er grundkroppen
drejet 180º)
⁄ Vend indbygningsdelen 180º
⁄ Sikkerhedsspærren er ude af funktion ⁄ Defekt fjeder ⁄ Rengør fjeder og trykknap eller
udskift delene
⁄ trykknap tilkalket ⁄ snavset
GODKENDELSE
(se s. 68)

16
AVISOS DE SEGURANÇA
Durante a montagem devem ser utilizadas luvas de
protecção, de modo a evitar ferimentos resultantes de
entalamentos e de cortes.
O produto só pode ser utilizado para fins de higiene
pessoal.
Crianças e adultos com deficiências motoras, mentais
e⁄ou sensoriais não podem utilizar o sistema de duche
sem monitorização. Pessoas que estejam sob a influên-
cia de álcool ou drogas não podem utilizar o sistema
de duche.
Grandes diferenças entre as pressões das águas
quente e fria devem ser compensadas.
AVISOS DE MONTAGEM
⁄ Antes da montagem deve-se controlar o produto rela-
tivamente a danos de transporte. Após a montagem
não são aceites quaisquer danos de transporte ou de
superfície.
⁄ As tubagens e a torneira têm que ser montadas,
enxaguadas e verificadas de acordo com as normas
em vigor.
⁄ A prescrições de instalação válidas nos respetivos
países devem ser respeitadas.
DADOS TÉCNICOS
Pressão de funcionamento: max. 1 MPa
Pressão de func. recomendada: 0,1 - 0,5 MPa
Pressão testada: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Temperatura da água quente: max. 70°C
Temp. água quente recomendada: 65°C
Desinfecção térmica: max. 70°C ⁄ 4 min
⁄ Função anti-retorno e anti-vácuo
⁄ Este produto foi única e exclusivamente concebido
para água potável!
PEÇAS DE SUBSTITUIÇÃO
(ver página 69)
XXX = Acabamentos
000 = cromado
090 = cromado⁄ouro ótica
820 = brushed nickel
MONTAGEM (ver página 60)
SAFETY FUNCTION
(ver página 63)
Graças à função de segurança pode-se regular
a temperatura máxima por exemplo max. 42ºC.
AFINAÇÃO
(ver página 62)
É necessária correcção se a temperatura medida
no ponto de saída diferir da temperatura marca-
da na escala.
Não utilizar silicone que contenha ácido
acético!
DESCRIÇÃO DO SÍMBOLO
MANUTENÇÃO
(ver página 66)
⁄ Para garantir um funcionamento suave do
elemento termostático é necessário de vez
em quando rodar totalmente o manípulo da
termostática da posição quente para a fria.
⁄ A misturadora está equipada com válvulas
anti-retorno. As válvulas anti-retorno devem
ser verificadas regularmente de acordo com
a DIN EN 1717 segundo os regulamentos
nacionais ou regionais (pelo menos uma vez
por ano).
PT
ACESSÓRIOS ESPECIAIS
(não incluído no volume de fornecimento)
⁄ Crescente 25 mm; #13595000
(ver página 69 - 71)
⁄ Crescente 33 mm (Espelho);
(ver página 69 - 71)

17
L I M P E Z A
(consultar a seguinte brochura)
FUNCIONAMENTO
(ver página 64)
M E D I D A S
(ver página 65)
FLUXOGRAMA
(ver página 68)
caudal livre
PT
FALHA CAUSA SOLUÇÃO
⁄ Água insuficiente ⁄ Pressão não adequada ⁄ Verificar a pressão da água
⁄ Filtro do regulador sujo ⁄ Limpar o filtro nas ligações de
água e no cartucho termostático
(A)
⁄ Filtro do vedante do chuveiro sujo ⁄ Limpar o filtro entre o chuveiro e o
tubo flexível
⁄ Fluxos cruzados, água quente a ser
forçada a entrar no tubo da água fria,
ou vice-versa, quando a misturadora
está fechada.
⁄ Válvula anti-retorno suja ou com fugas ⁄ Limpar a válvula antiretorno, substi-
tua se necessário
⁄ A temperatura da água não correspon-
de à temperatura seleccionada ⁄ A misturadora termos tática não foi ajustada ⁄ Ajustar a misturadora termostática
⁄ Temperatura da água quente muito baixa ⁄ Aumentar a temperatura da água
quente para 42º C a 65º C.
⁄ Não é possível regular a temperatura ⁄ Regulador da temperatura sujo ou cal-
cificado ⁄ Limpar o regulador de temperatu- ra, substitua se necessário
⁄ Para novas instalações: Corpo instalado
incorrectamente (deve ser: fria direita,
quente esquerda) ou instalado com uma
rotação de 180º
⁄ Instalar o corpo virado 180º
⁄ Botão de segurança não funciona ⁄ Mola defeituosa ⁄ Limpar a mola e⁄ou o botão, substi-
tua se necessário
⁄ Botão de pressão calcificado ⁄ sujo
MARCA DE CONTROLO
(ver página 68)

18
WSKAZÓWKI BEZPIECZEŃSTWA
Aby uniknąć zranień na skutek zgniecenia lub
przecięcia, podczas montażu należy nosić rękawice
ochronne.
Produkt może być używany tylko do kąpieli, higieny i
czyszczenia ciała.
Zarówno dzieci, jak i dorośli z fizycznymi, psychicz-
nymi i⁄lub sensorycznymi ograniczeniami nie mogą
korzystać z prysznica bez opieki. Osoby znajdujące
się pod wpływem alkoholu lub narkotyków nie mogą
korzystać z prysznica.
Znaczne różnice ciśnień na dopływach ciepłej i zimnej
wody muszą zostać wyrównane.
WSKAZÓWKI MONTAŻOWE
⁄ Przed montażem należy skontrolować produkt pod ką-
tem szkód transportowych. Po montażu nie widać żad-
nych szkód transportowych ani szkód na powierzchni.
⁄ Przewody i armatura muszą być montowane, płukane i
kontrolowane według obowiązujących norm.
⁄ Należy przestrzegać wytycznych instalacyjnych
obowiązujących w danym kraju.
DANE TECHNICZNE
Ciśnienie robocze: maks. 1 MPa
Zalecane ciśnienie robocze: 0,1 - 0,5 MPa
Ciśnienie próbne: 1,6 MPa
(1 MPa = 10 bary = 147 PSI)
Temperatura wody gorącej: maks. 70°C
Zalecana temperatura wody gorącej: 65°C
Dezynfekcja termiczna: maks. 70°C ⁄ 4 min
⁄ Zabezpieczony przed przepływem zwrotnym
⁄ Produkt przeznaczony wyłącznie do wody pitnej! CZĘŚCI SERWISOWE
(patrz strona 69)
XXX = Kody kolorów
000 = chrom
090 = chrom⁄złoty szlachetna
820 = nikiel szorowany
MONTAŻ (patrz strona 60)
SAFETY FUNCTION
(patrz strona 63)
Dzięki funkcji zabezpieczającej można prze-
stawić żądaną maksymalną temperaturę np. na
maks. 42ºC.
R E G U L A C J A
(patrz strona 62)
Po ukończeniu montażu należy sprawdzić tem-
peraturę ciepłej wody na wylocie z termostatu.
Korekta będzie konieczna wtedy, gdy zmierzona
temperatura na wylocie różni się od temperatury
nastawionej na termostacie.
Nie stosować silikonów zawierających kwas
octowy!
OPIS SYMBOLU
KONSERWACJA
(patrz strona 66)
⁄ Aby zachować łatwość obsługi termostatu,
od czasu do czasu należy go przekręcić na
całkiem zimną i na całkiem ciepłą wodę.
⁄ Termostat wyposażony został w zabez-
pieczenia przed przepływem zwrotnym.
Zgodnie z normą DIN EN 1717, krajowymi i
miejscowymi przepisami, działanie zabezpie-
czeń przed przepływem zwrotnym musi być
kontrolowane (przynajmniej raz w roku).
PL
WYPOSAŻENIE SPECJALNE
(Nie jest częścią dostawy)
⁄ Przedłużka 25 mm; #13595000
(patrz strona 69 - 71)
⁄ Przedłużka 33 mm (Rozeta);
(patrz strona 69 - 71)

19
CZYSZCZENIE
(patrz dołączona broszura)
OBSŁUGA
(patrz strona 64)
W Y M I A R Y
(patrz strona 65)
SCHEMAT PRZEPŁYWU
(patrz strona 68)
swobodny przepływ
PL
USTERKA PRZYCZYNA POMOC
⁄ Mała ilość wody ⁄ Zbyt niskie ciśnienie zasilające ⁄ Sprawdzić ciśnienie w instalacji
⁄ Zabrudzone sitko przy wkładzie termo-
statycznym ⁄ Wyczyścić sitka przed termostatem i we wkładzie termostatycznym (A)
⁄ Zabrudzona uszczelka z sitkiem w
prysznicu ⁄ Oczyścić uszczelkę z sitkiem po- między prysznicem a wężem
⁄ Przepływ krzyżowy, woda ciepła przy
zamkniętej armaturze wpływa do prze-
wodu wody zimnej lub odwrotnie
⁄ Zabrudzone ⁄ uszkodzone zabezpiecze-
nie przed przepływem zwrotnym ⁄ Wyczyścić wzgl. wymienić za- bezpieczenie przed przepływem
zwrotnym
⁄ Temperatura wody nie zgadza się z
ustawioną wartością ⁄ Termostat nie został wyregulowany ⁄ Przeprowadzić regulację termo- statu
⁄ Za niska temperatura ciepłej wody ⁄ Podwyższyć temperaturę wody
ciepłej na 42ºC do 65ºC
⁄ Brak możliwości regulacji temperatury ⁄ Zabrudzony lub zakamieniony termostat ⁄ Wyczyścić lub wymienić termostat
⁄ Przy nowej instalacji niewłaściwie pod-
łączony korpus (powinno być: zimna po
prawej, ciepła po lewej) albo zamonto-
wano z przekręceniem o 180º.
⁄ Blok funkcyjny obrócić o 180º
⁄ Złe funkcjonowanie przycisku zabez-
pieczającego ⁄ Uszkodzona sprężynka ⁄ Wyczyścić wzgl. wymienić sprężynkę lub przycisk i lekko
nasmarować
⁄ Przycisk pokryty kamieniem ⁄ zanieczysz-
czony
ZNAK JAKOŚCI
(patrz strona 68)

20
BEZPEČNOSTNÍ POKYNY
Pro zabránění řezným zraněním a pohmožděninám je
nutné při montáži nosit rukavice.
Produkt smí být používán pouze ke koupání a za
účelem tělesné hygieny.
Děti a dospělé osoby s tělesným, duševním a ⁄ nebo
smyslovým postižením nesmí produkt používat bez
dozoru. Osoby pod vlivem alkoholu nebo drog nesmí
produkt používat.
Je nutné vyrovnat velké rozdíly tlaku mezi přípoji stude-
né a teplé vody.
POKYNY K MONTÁŽI
⁄ Před montáží je třeba produkt zkontrolovat, zda nebyl
při transportu poškozen. Po zabudování nebudou
uznány žádné škody způsobené transportem nebo
poškození povrchu.
⁄ Vedení a armatura musí být namontovány, propláchnu-
ty a otestovány podle platných norem.
⁄ Je třeba dodržovat montážní pravidla platné v dané
zemi.
TECHNICKÉ ÚDAJE
Provozní tlak: max. 1 MPa
Doporučený provozní tlak: 0,1 - 0,5 MPa
Zkušební tlak: 1,6 MPa
(1 MPa = 10 bar = 147 PSI)
Teplota horké vody: max. 70°C
Doporučená teplota horké vody: 65°C
Tepelná desinfekce: max. 70°C ⁄ 4 min
⁄ Vlastní jištění proti zpětnému nasátí.
⁄ Výrobky Hansgrohe jsou vhodné pro přímý kontakt s
pitnou vodou. SERVISNÍ DÍLY
(viz strana 69)
XXX = Kód povrchové úpravy
000 = chrom
090 = chrom⁄zlato ocel
820 = brushed nickel
MONTÁŽ (viz strana 60)
SAFETY FUNCTION
(viz strana 63)
Díky Safety Function je možné předem nastavit
nejvyšší požadovanou teplotu, např. max. 42ºC.
N A S T A V E N Í
(viz strana 62)
Po ukončení montáže se musí zkontrolovat teplo-
ta vody vytékající z termostatu. Pokud se teplota
změřená v místě odběru liší od teploty nastavené
na termostatu, je nutné provést korekci.
Nepoužívat silikon s obsahem kyseliny octové!
POPIS SYMBOLŮ
Ú D R Ž B A
(viz strana 66)
⁄ Aby byl zajištěn lehký chod regulační jednot-
ky, měl by se termostat čas od času nastavit
na úplně horkou a úplně studenou vodu.
⁄ Termostat je vybaven omezovačem zpětné-
ho toku. U zpětných ventilů se musí podle
DIN EN 1717 v souladu s národními nebo
regionálními předpisy testovat jejich funkčnost
(alespoň jednou ročně).
CS
ZVLÁŠTNÍ PŘÍSLUŠENSTVÍ
(není součástí dodávky)
⁄ prodloužení 25 mm; #13595000
(viz strana 69 - 71)
⁄ prodloužení 33 mm (rozeta);
(viz strana 69 - 71)
