BEGA 33 591 User manual

r
IP 64
!
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
44.16 · Technische Änderungen vorbehalten · Technical amendments reserved · Modications techniques réservées
33 591
Wandleuchte
Wall luminaire
Applique
Gebrauchsanweisung
Instructions for use
Fiche d’utilisation

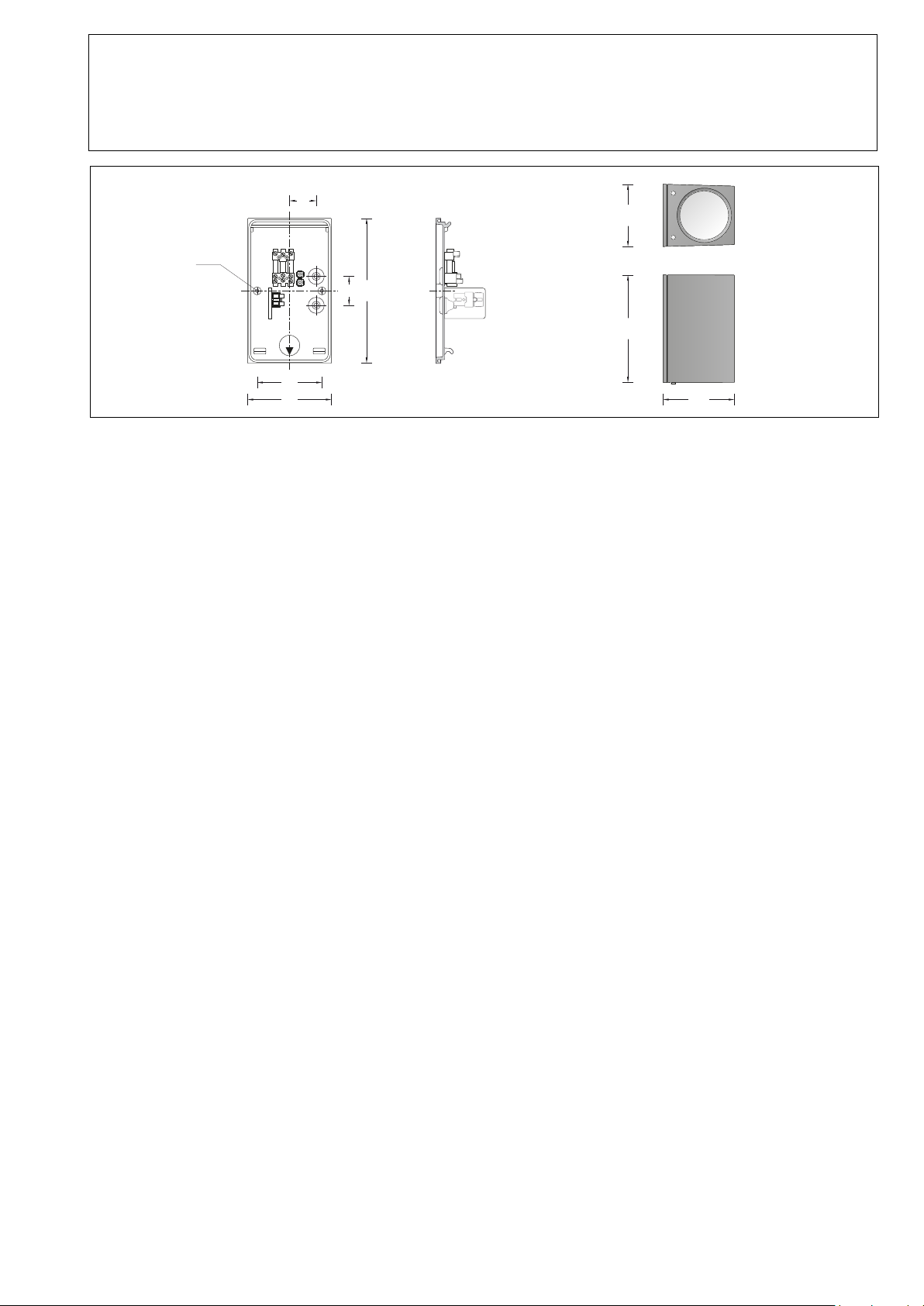

40
35
190
85
110
Ø 4,5
190 110
125
Montageplatte
Mounting plate
Contre-plaque
Anwendung
Wandleuchte mit zweiseitigem Lichtaustritt.
Für Beleuchtungs- und Gestaltungsaufgaben
in der Lichtarchitektur.
Das nach unten gerichtete Licht ist für
die Beleuchtung der Wand und der davor
liegenden Flächen bestimmt. Das nach oben
gerichtete Licht ist für die Beleuchtung der
Wand und von Deckenächen bestimmt.
Application
Wall luminaire with two-sided light output.
For illumination and design tasks in
architecture.
The light directed downwards is intended to
illuminate the wall and the horizontal surface in
front of it.
The light directed upwards is intended to
illuminate the wall and ceiling surfaces.
Utilisation
Applique à diffusion lumineuse bilatérale.
Pour l'éclairage décoratif et architectural.
La lumière dirigée vers le bas éclaire les murs et
leurs abords immédiats du mur.
La lumière dirigée vers le haut éclaire les murs
et les plafonds.
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas klar · Silikondichtung
Silikondichtung
Reektor aus eloxiertem Reinstaluminium
2 Befestigungsbohrungen ø 4,5 mm
Abstand 85 mm
2 Leitungseinführungen zur Durchverdrahtung
der Anschlussleitung ø 7-10,5 mm,
max. 5 G 1,5@
Anschlussklemme und
Schutzleiterklemme 2,5@
mit Steckvorrichtung
LED-Netzteil
220-240V x 0/50-60Hz
DC 176-264V
DALI steuerbar
Zwischen Netz- und Steuerleitungen ist eine
Basisisolierung vorhanden
Schutzklasse I
Schutzart IP 64
Staubdicht und Schutz gegen Spritzwasser
Schlagfestigkeit IK06
Schutz gegen mechanische
Schläge < 1 Joule
r– Sicherheitszeichen
c– Konformitätszeichen
Gewicht: 1,6 kg
Product description
Luminaire made of aluminium alloy, aluminium
and stainless steel
Clear safety glass · Silicone gasket
Silicone gasket
Reector made of anodised pure aluminium
2 xing holes ø 4.5 mm
85 mm spacing
2 cable entries for through-wiring of mains
supply cable ø 7-10,5 mm,
max. 5 G 1.5@
Connecting terminal and
earth conductor terminal 2.5@
with plug connection
LED power supply unit
220-240V x 0/50-60Hz
DC 176-264V
DALI controllable
A basic isolation exists between power cable
and control line
Safety class I
Protection class IP 64
Dust-tight and protection against splash water
Impact strength IK06
Protection against mechanical
impacts < 1 joule
r– Safety mark
c– Conformity mark
Weight: 1.6 kg
Description du produit
Luminaire fabriqué en fonderie d'aluminium,
aluminium et acier inoxydable
Verre de sécurité clair · Joint silicone
Joint silicone
Réecteur en aluminium pur anodisé
2 trous de xation ø 4,5 mm
Entraxe 85 mm
2 entrées de câble pour branchement en
dérivation d’un câble de raccordement
ø 7-10,5 mm, max. 5 G 1,5@
Bornier et borne de mise à la terre 2,5@
avec connecteur embrochable
Bloc d'alimentation LED
220-240V x 0/50-60Hz
DC 176-264V
Gradable DALI
Une isolation d'origine existe entre le secteur et
les câbles de commande
Classe de protection I
Degré de protection IP 64
Etanche à la poussière et protégé contre les
projections d’eau
Résistance aux chocs mécaniques IK06
Protection contre les chocs
mécaniques < 1 joule
r– Sigle de sécurité
c– Sigle de conformité
Poids: 1,6 kg
Lichttechnik
Halbstreuwinkel 24°.
Leuchtendaten für das Lichttechnische
Berechnungsprogramm DIALux für
Außenbeleuchtung, Straßenbeleuchtung und
Innenbeleuchtung, sowie Leuchtendaten im
EULUMDAT und im IES-Format nden Sie auf
der BEGA Internetseite www.bega.de.
Light technique
Half beam angle 24°.
Luminaire data for the light planning program
DIALux for outdoor lighting, street lighting and
indoor lighting as well as luminaire data in
EULUMDAT and IES-format you will nd on the
BEGA web page www.bega.com.
Technique d’éclairage
Angle de diffusion à demi-intensité 24°.
Les données des luminaires pour le programme
de calcul d'éclairage DIALUX concernant
l'éclairage extérieur, l'éclairage des rues et
l'éclairage intérieur, de même que les données
des luminaires aux formats EULUMDAT et IES
gurent sur notre site www.bega.com.
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Safety indices
The installation and operation of this luminaire
are subject to national safety regulations.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any luminaire is subsequently modied, the
persons responsible for the modication shall
be considered as manufacturer.
Sécurité
Pour l’installation et l’utilisation de ce luminaire,
respecter les normes de sécurité nationales.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modications apportées au luminaire
se feront sous la responsabilité exclusive de
celui qui les effectuera.

Leuchtmittel
Modul-Anschlussleistung 8W
Leuchten-Anschlussleistung 10,5W
Bemessungstemperatur ta=25 °C
Umgebungstemperatur ta max =45 °C
33 591
Modul-Bezeichnung 2x LED-0684/830
Farbtemperatur 3000K
Farbwiedergabeindex Ra>80
Modul-Lichtstrom 1120lm
Leuchtenlichtstrom 598lm
Leuchten-Lichtausbeute 57 lm / W
33 591 K4
Modul-Bezeichnung 2x LED-0684/840
Farbtemperatur 4000K
Farbwiedergabeindex Ra>80
Modul-Lichtstrom 1180lm
Leuchtenlichtstrom 630lm
Leuchten-Lichtausbeute 60 lm / W
Lamp
Module connected wattage 8W
Luminaire connected wattage 10.5W
Rated temperature ta=25 °C
Ambient temperature ta max =45 °C
33 591
Module designation 2x LED-0684/830
Colour temperature 3000K
Colour rendering index Ra>80
Module luminous ux 1120lm
Luminaire luminous ux 598lm
Luminaire luminous efciency 57 lm / W
33 591 K4
Module designation 2x LED-0684/840
Colour temperature 4000K
Colour rendering index Ra>80
Module luminous ux 1180lm
Luminaire luminous ux 630lm
Luminaire luminous efciency 60 lm / W
Lampe
Puissance raccordée du module 8W
Puissance raccordée du luminaire 10,5W
Température de référence ta=25 °C
Température d’ambiance ta max =45 °C
33 591
Marquage des modules 2x LED-0684/830
Température de couleur 3000K
Indice de rendu des couleurs Ra>80
Flux lumineux du module 1120lm
Flux lumineux du luminaire 598lm
Rendement lum. d’un luminaire 57 lm / W
33 591 K4
Marquage des modules 2x LED-0684/840
Température de couleur 4000K
Indice de rendu des couleurs Ra>80
Flux lumineux du module 1180lm
Flux lumineux du luminaire 630lm
Rendement lum. d’un luminaire 60 lm / W
Montage
LEDs sind hochwertige elektronische Bauteile!
Bitte vermeiden Sie während der Montage oder
des Auswechselns eine direkte Berührung der
LED-Lichtaustrittsäche mit den Händen.
Innensechskantschrauben lösen und
Leuchtenoberteil abheben.
Bitte beachten Sie:
Den im Leuchtengehäuse bendlichen
Trockenmittelbeutel nicht entfernen.
Er dient zur Aufnahme von Restfeuchtigkeit.
Netzanschlussleitung durch die Leitungs-
einführung in das Leuchtenunterteil führen.
Gebrauchslage der Leuchte »Pfeil unten«
beachten.
Das Leuchtenunterteil mit beiliegendem oder
anderem geeigneten Befestigungsmaterial am
Montagegrund befestigen.
Dabei unbedingt beiliegende Dichtringe
verwenden.
Schutzleiterverbindung herstellen. Silikon-
schläuche über Anschlussadern schieben
und elektrischen Anschluss vornehmen.
Zur digitalen Ansteuerung ist der 2-polige
Steckverbinder (DALI) zu verwenden.
Bei Nichtbelegung dieser Klemme wird die
Leuchte mit voller Lichtleistung betrieben.
Steckerteil in Steckvorrichtung bis zum
Anschlag eindrücken.
Auf richtigen Sitz der Dichtung achten.
Leuchtenoberteil aufsetzen, andrücken und
Schrauben gleichmäßig fest anziehen.
Installation
LED are high-quality electronic components!
Please avoid touching the light output opening
of the LED directly during installation or
relamping.
Undo hexagon socket head screws and lift
luminaire top.
Please note:
Do not remove the desiccant bag from the
luminaire housing.
It is needed to remove residual moisture.
Lead the mains supply cable through the cable
entry of the luminaire base.
Note position of application of the luminaire
»arrow down«.
Fix luminaire base with enclosed or any other
suitable xing material onto the mounting
surface.
It is absolutely essential to use the enclosed
gaskets.
Make earth conductor connection.
Push silicone sleeves over the lines
and make electrical connection.
For digital control please use the
2-pole plug connector (DALI).
In case this connector is not used the luminaire
will be operated at full light output.
Push plug into coupler as far as it will go.
Make sure that gasket is positioned correctly.
Install the luminaire top, press-on and
tighten screws evenly.
Installation
Les LED sont des composants électroniques
de haute précision. Eviter de toucher la surface
de diffusion des LED avec les doigts lorsque
vous l'installez ou la remplacez.
Desserrer les vis à six pans creux et soulever la
partie supérieure du luminaire.
Attention:
Ne pas ôter le sachet de dessicant se trouvant
dans l'armature.
Il permet d'absorber l'humidité résiduelle.
Introduire le câble d’alimentation dans la
platine du luminaire à travers l'entrée de câble.
Vérier la position d’utilisation du luminaire
»èche en bas«.
Fixer la platine du luminaire sur le support de
montage avec le matériel de xation fourni ou
tout autre matériel approprié.
Utiliser dans tous les cas les joints fournis.
Mettre à la terre.
Enler les gaines de silicone sur les ls de
raccordement et procéder au raccordement
électrique.
Pour le pilotage numérique utiliser le
connecteur embrochable bipolaire (DALI).
Si ce bornier n'est pas raccordé le luminaire
fonctionne sur la puissance maximale.
Enfoncer la che dans le connecteur
embrochable jusqu'à la butée.
Veiller au bon emplacement du joint.
Poser la partie supérieure du luminaire,
appuyer puis serrer fermement et régulièrement
les vis.
Reinigung · Pege
Leuchte regelmäßig mit lösungsmittelfreien
Reinigungsmitteln von Schmutz und
Ablagerungen säubern.
Dafür keinen Hochdruckreiniger verwenden.
Cleaning · Maintenance
Clean luminaire regularly with solvent-free
cleansers from dirt and deposits.
Do not use high pressure cleaners.
Nettoyage · Entretien
Nettoyer régulièrement le luminaire et le
débarrasser des dépôts et des souillures.
Ne pas utiliser de nettoyeur haute pression.
Austausch des LED-Moduls
Die Bezeichnung des LED-Moduls ist auf einem
Etikett in der Leuchte vermerkt.
BEGA Ersatzmodule entsprechen in
Lichtfarbe und Lichtleistung den ursprünglich
verbauten Modulen. Der Austausch kann mit
handelsüblichem Werkzeug durch qualizierte
Personen erfolgen.
Anlage spannungsfrei schalten und Leuchte
öffnen.
Bitte beachten Sie die Montageanleitung des
LED-Moduls.
Dichtungen der Leuchte überprüfen, ggf.
ersetzen.
Ein defektes Glas muss ersetzt werden.
Leuchte schließen.
Replacing the LED module
The designation of the LED module is noted on
a label in the luminaire.
The light colour and light output of BEGA
replacement modules correspond to those of
the modules originally tted. The module can be
replaced by qualied persons using standard
tools.
Disconnect the system and open the luminaire.
Please follow the installation instructions for the
LED module.
Inspect and, if necessary, replace the luminaire
gaskets.
Defective glass must be replaced.
Close the luminaire.
Remplacement du module LED
La désignation du module LED est inscrite sur
une étiquette apposée sur le luminaire.
Les modules de rechange BEGA correspondent
aux modules d’origine en termes de couleur
de lumière et de ux lumineux. Le module LED
peut être remplacé par une personne qualiée à
l’aide d’outils disponibles dans le commerce.
Travailler hors tension et ouvrir le luminaire.
Respecter la che d’utilisation du module LED.
Vérier et remplacer les joints du luminaire le
cas échéant.
Un verre endommagé doit être remplacé.
Fermer le luminaire.
Ersatzteile
LED-Netzteil DEV-0145/700
LED-Modul 3000 K LED-0684/830
LED-Modul 4000K LED-0684/840
Reektor 760994
Dichtung 831220
Spares
LED power supply unit DEV-0145/700
LED module 3000 K LED-0684/830
LED module 4000K LED-0684/840
Reector 760994
Gasket 831220
Pièces de rechange
Bloc d’alimentation LED DEV-0145/700
Module LED 3000 K LED-0684/830
Module LED 4000K LED-0684/840
Réecteur 760994
Joint 831220
