BEGA 99 396 User manual

BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · [e-mail] · www.bega.com 1/3
42.17 · Technische Änderungen vorbehalten · Technical amendments reserved · Modications techniques réservées
IP 68
!
Bodeneinbauleuchte
In-ground luminaire
Luminaire à encastrer
99 396

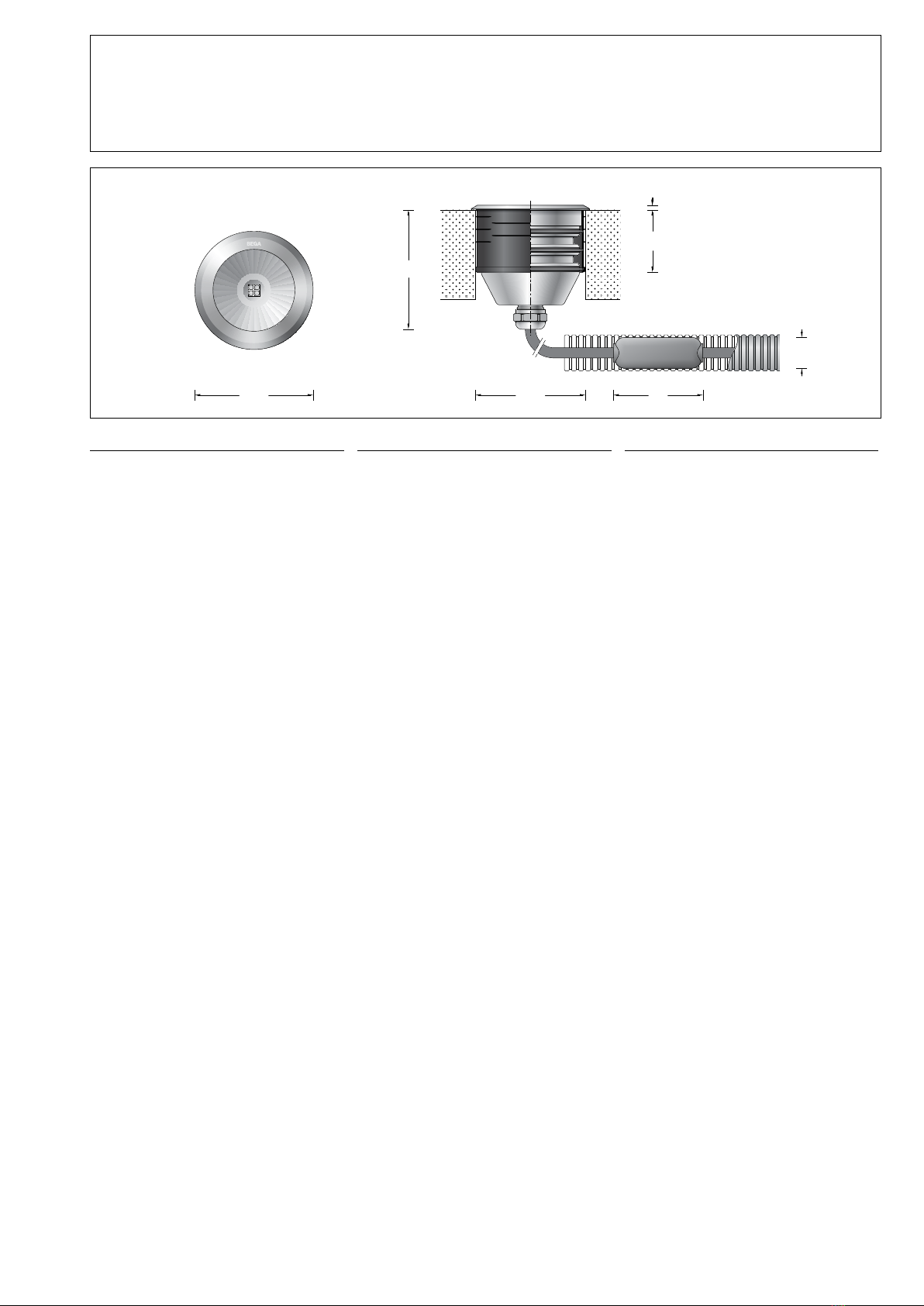

3 r
3
7575
Ø 75Ø 75 Ø 70Ø 70
4040
6060
20x1520x15
Gebrauchsanweisung Instructions for use Fiche d’utilisation
Anwendung
LED-Scheinwerfer für den Einbau in
befestigte Flächen mit bauseitigen
Bohrungen ø 70 mm.
Überrollbar von Fahrzeugen mit luftgefüllten
Reifen.
Bitte beachten Sie:
In Fahrspuren, wo die Leuchte horizontalen
Kräften durch Bremsen, Beschleunigen und
Richtungswechsel ausgesetzt ist, darf die
Leuchte nicht eingesetzt werden.
Application
LED oodlight for recessed installation in
compacted surfaces with ø 70 mm provided
by the customer.
Drive-over luminaire from vehicles with
pneumatic tyres.
Please note:
Luminaire must not be used for installation in
road lanes, where the xture is exposed to a
horizontal strain due to braking, acceleration
and change of direction.
Utilisation
Projecteur LED pour installation dans des
surfaces stabilisées, percées de découpes
du site ø 70 mm.
Autorisant le roulement de véhicules équipés
de pneumatiques.
Attention :
Le luminaire ne doit pas être installé dans
des voies de circulation où il serait soumis
à des sollicitations mécaniques horizontales
provoquées par des freinages, des
accélérations et des changements de direction.
Produktbeschreibung
LED-Bodeneinbauleuchte ohne Netzteil
Leuchte aus Edelstahl
Werkstoff Nr. 1.4301
Einbauhülse aus Polyamid
Sicherheitsglas klar
Reektor aus eloxiertem Reinstaluminium
3 m wasserbeständige Anschlussleitung
05RN8-F 2×1@mit eingebautem
Wasserstopper
Schutzklasse III 3
Schutzart IP 68 20m
Staubdicht und druckwasserdicht
Maximale Eintauchtiefe 20m
Nicht für den dauerhaften Betrieb unter Wasser
geeignet
Schlagfestigkeit IK08
Schutz gegen mechanische
Schläge < 5 Joule
r– Sicherheitszeichen
c – Konformitätszeichen
Gewicht: 0,8 kg
Product description
In-ground LED luminaire
without power supply unit
Luminaire made of stainless steel
Steel grade no 1.4301
Installation bush made of polyamide
Clear safety glass
Reector made of pure anodised aluminium
3 m water-resistant connecting cable
05RN8-F 2×1@with implemented water
stopper
Safety class III 3
Protection class IP 68 20m
Dust-tight and water pressure tight
Maximum submersion depth 20m
Not suitable for permanent operation under
water
Impact strength IK08
Protection against mechanical
impacts < 5 joule
r– Safety mark
c – Conformity mark
Weight: 0.8 kg
Description du produit
Luminaire à encastrer LED
sans boîtier d’alimentation
Luminaire en acier inoxydable résistant
Matériau No. 1.4301
Gaine d’encastrement en polyamide
Verre de sécurité clair
Réecteur en aluminium pur anodisé
3 m câble de raccordement résistant à l’eau
05RN8-F 2×1@avec
stoppe-eau intégré
Classe de protection III 3
Degré de protection IP 68 20m
Etanche à la poussière et à l’immersion
Profondeur maximale d’immersion 20m
N’est pas approprié au fonctionnement
permanent sous l’eau
Résistance aux chocs mécaniques IK08
Protection contre les chocs
mécaniques < 5 joules
r– Sigle de sécurité
c – Sigle de conformité
Poids: 0,8 kg
Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Die Montage und Inbetriebnahme darf nur
durch eine elektrotechnische Fachkraft
erfolgen.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Safety indices
The installation and operation of this luminaire
are subject to national safety regulations.
Installation and commissioning may only be
carried out by a qualied electrician.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any luminaire is subsequently modied, the
persons responsible for the modication shall
be considered as manufacturer.
Sécurité
Pour l’installation et l’utilisation de ce luminaire,
respecter les normes de sécurité nationales.
L’installation et la mise en service ne doivent
être effectuées que par un électricien agréé.
Le fabricant décline toute responsabilité
résultant d’une mise en œuvre ou d’une
installation inappropriée du produit.
Toutes les modications apportées au luminaire
se feront sous la responsabilité exclusive de
celui qui les effectuera.

BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · [e-mail] · www.bega.com
2/3
Leuchtmittel
Bemessungstemperatur ta=25 °C
Umgebungstemperatur ta max = 40 °C
Spannung 24V = DC
99 396 K4
Modul-Anschlussleistung 4,6W
Leuchten-Anschlussleistung 5,2W
Modul-Bezeichnung LED-0386/840
Farbtemperatur 4000K
Farbwiedergabeindex CRI > 80
Modul-Lichtstrom 500lm
Leuchten-Lichtstrom 272lm
Leuchten-Lichtausbeute 52,3 lm / W
99 396 K3
Modul-Anschlussleistung 3,4W
Leuchten-Anschlussleistung 4W
Modul-Bezeichnung LED-0386/830
Farbtemperatur 3000K
Farbwiedergabeindex CRI > 80
Modul-Lichtstrom 495lm
Leuchten-Lichtstrom 271lm
Leuchten-Lichtausbeute 67,8 lm / W
Lamp
Rated temperature ta=25 °C
Ambient temperature ta max = 40 °C
Voltage 24V = DC
99 396 K4
Module connected wattage 4.6W
Luminaire connected wattage 5.2W
Module designation LED-0386/840
Colour temperature 4000K
Colour rendering index CRI > 80
Module luminous ux 500lm
Luminaire luminous ux 272lm
Luminaire luminous efciency 52,3 lm / W
99 396 K3
Module connected wattage 3.4W
Luminaire connected wattage 4W
Module designation LED-0386/830
Colour temperature 3000K
Colour rendering index CRI > 80
Module luminous ux 495lm
Luminaire luminous ux 271lm
Luminaire luminous efciency 52,3 lm / W
Lampe
Température de référence ta=25 °C
Température d’ambiance ta max = 40 °C
Tension 24V = DC
99 396 K4
Puissance raccordée du module 4,6W
Puissance raccordée d’un luminaire 5,2W
Marquage des modules LED-0386/840
Température de couleur 4000K
Indice de rendu des couleurs CRI > 80
Flux lumineux du module 500lm
Flux lumineux du luminaire 272lm
Rendement lum. d’un luminaire 52,3 lm / W
99 396 K3
Puissance raccordée du module 3,4W
Puissance raccordée d’un luminaire 4W
Marquage des modules LED-0386/830
Température de couleur 3000K
Indice de rendu des couleurs CRI > 80
Flux lumineux du module 495lm
Flux lumineux du luminaire 271lm
Rendement lum. d’un luminaire 52,3 lm / W
Bitte beachten Sie:
Die Leuchte ist nur mit einem
Betriebsgerät zu betreiben, das die
Anforderungen nach EN61347-2-13 erfüllt.
Die maximale Leerlaufspannung von
60VDC muss SELV oder SELV-äquivalent
entsprechen.
Please note:
The luminaire can only be operated
with an operating device that fullls the
requirements according to EN61347-2-13.
The maximum idle voltage of 60VDC must
conform to SELV or SELV equivalent.
Attention:
Le luminaire ne peut fonctionner qu’avec
un système de commande conforme aux
exigences de la norme EN61347-2-13.
La tension de sortie maximale de 60VDC
doit correspondre ou être équivalente au
domaine TBT.
Montage
lLeuchtengehäuse darf nicht in wärme-
dämmende Stoffe eingebaut werden.
Für den Betrieb der Leuchte ist ein separates
Netzteil erforderlich – siehe Ergänzungsteile – .
Für den Einbau in Bohrungen ist für die
Aufnahme der Einbauhülse
eine Einbauöffnung von ø 70 mm
mit einer Mindesttiefe von 100 mm erforderlich.
Einbauhülse in die Einbauöffnung fest
eindrücken.
Für den Einbau in befestigte Flächen steht das
entsprechende Einbaugehäuse 70 745 zur
Verfügung.
In diesem Fall ndet die Einbauhülse aus
Polyamid keine Verwendung.
Die bauseitige Leitungsverbindung ist in
entsprechender Schutzart und Schutzklasse
der Leuchte vorzunehmen.
Wir empfehlen hierzu die Verwendung der
Verteilerdose 70 730 oder 71 053.
Zum Schutz vor mechanischen Beschädi-
gungen der Leuchtenanschlussleitung
empfehlen wir die bauseitige Verwendung eines
PVC-Installationsrohrs.
Für den elektrischen Anschluss der Leuchte ist
eine 24V Sicherheits-Gleichspannungsquelle
erforderlich, welche eine geglättete
Restwelligkeit von maximal 10% aufweist –
siehe Ergänzungsteile.
Bei Verwendung anderer Sicherheits-
Gleichspannungsquellen muss bauseits eine
Sicherung (max. 6 A) vorgeschaltet werden.
Die schwarze Ader ist mit dem Minuspol, die
rote Ader mit dem Pluspol am Netzteil zu
verbinden.
Leuchte in die Einbauhülse eindrücken.
Installation
lLuminaire housing must not be
installed in heat-insulating material.
A separate power supply unit is required to
operate the luminaire – see accessories –.
For installation in drilled holes, a recessed
opening of ø 70 mm with a minimum depth
of 100 mm is required to hold the installation
sleeve.
Press the installation sleeve rmly into the
recessed opening.
For installation in paved surfaces, the
appropriate installation housing is 70 745
available.
In this case, the polyamide installation sleeve
is not used.
The cable connection must be established on
site with the correct protection class and safety
class for the luminaire.
We recommend that you use distribution box
70 730 or 71 053 for this purpose.
To protect the luminaire power supply cable
against damage we recommend you to use a
PVC conduit on-site.
A 24V safety direct voltage source with a
smoothed residual ripple of max. 10% is
required for the electrical connection of the
luminaire – see accessories.
If other safety direct voltage sources are used,
an upstream fuse (max. 6 A) must be provided
by the customer.
The black wire is to be connected to the
negative terminal, the red wire to the positive
terminal on the power supply unit.
Press the luminaire into the installation sleeve.
Installation
lLe boîtier du luminaire ne doît pas être
installé dans des matériaux d’isolation.
Un bloc d’alimentation séparé est nécessaire
au fonctionnement du luminaire – voir les
accessoires – .
Pour l’installation dans les trous, une
réservation de ø 70mm d’une profondeur
minimale de 100mm est nécessaire pour le
logement de la gaine d’encastrement.
Enfoncer fermement la gaine d’encastrement
dans la réservation.
Le boîtier d’encastrement correspondant
70 745 est disponible pour l’encastrement dans
des supports stabilisés.
Dans ce cas, la gaine d’encastrement en
polyamide n’est pas utile.
Le raccordement par câble domestique doit
être conforme à l’indice de protection et à la
classe de protection du luminaire.
Nous conseillons l’utilisation de la boîte de
dérivation 70 730 ou 71 053.
Pour prévenir toute dégra
dation du câble de raccordement, nous
conseillons au client d’utiliser une gaine
d’installation en PVC.
Une 24V source d’alimentation CC de
sécurité présentant une ondulation résiduelle
lissée de 10% maximum est nécessaire au
raccordement électrique du luminaire – voir les
accessoires.
L’utilisation d’autres sources d’alimentation CC
de sécurité nécessite l’installation d’un fusible
en amont dans le circuit (max. 6A).
La gaine noire doit être branchée au pole
négatif du bloc d’alimentation et la gaine rouge
au pôle positif.
Enfoncer le luminaire dans la gaine
d’encastrement.

BEGA Gantenbrink-Leuchten KG · Postfach 31 60 · 58689 Menden · [e-mail] · www.bega.com 3/3
Reinigung · Pege
Nach der Montage der Leuchte ist eine
Erstreinigung notwendig. Bauschmutz,
Rückstände von Haftklebern, Farbspritzer
und Flugrost müssen rückstandsfrei entfernt
werden. Keinesfalls dürfen zur Reinigung
Hochdruck-reiniger und Werkzeuge aus
normalem Stahl, Stahlbürsten oder Stahlwolle
verwendet werden, da sich dadurch Fremdrost
bildet.
Bei Anwendung von Edelstahlreinigern sind
deren Gebrauchshinweise genau zu beachten.
Für alle Reinigungsmittel gilt, dass sie frei von
Salzsäure und Chloriden sein müssen.
Wir empfehlen eine regelmäßige Reinigung der
Leuchten.
Cleaning · Maintenance
After installation, the luminaire should rst be
cleaned. Building dust, residues from contact
adhesives, paint splashes and rust lm must be
completely removed. Never use high pressure
cleaners and cleaning implements made
of normal steel, steel brushes or steel wool
because they cause extraneous rust to form.
When using stainless steel cleaners, please
read the directions carefully.
Cleaning agents containing hydrochloric acid
and chlorides should never be used.
We recommend cleaning the luminaires
regularly.
Nettoyage · Entretien
Un premier nettoyage doit être fait dès
l’installation du produit. Toutes les impuretés
de chantier doivent être enlevées: salissures,
laitance de ciment, colle, peinture etc. Pour
le nettoyage, ne jamais utiliser de nettoyeurs
haute pression et d’outils en acier normal
( par exemple: brosse ou tampon métallique ).
En effet, le contact entre les deux aciers
provoquerait un point de rouille parasite.
Lors de l’utilisation de nettoyants spéciques il
faut suivre scrupuleusement les instructions du
fabricant.
An d’éviter coloration, décoloration ou
corrosion, il est impératif qu’aucun nettoyant
utilisé ne contienne de l’acide chlorydrique.
Nous recommandons un nettoyage régulier.
Ergänzungsteile
Netzteile für LED-Leuchten 24 V DC
Sicherheitstransformatoren nach
DIN EN 61558/VDE 0570 Teil 2-6
70 564 Netzteil für 0-15 W
70 465 Netzteil für 0-25 W
70 565 Netzteil für 0-35 W
70 566 Netzteil für 0-50 W
70 567 Netzteil für 0-75 W
70 169 Netzteil für 0-150 W
230 V y50-60 Hz
70 114 Netzteil für 0-42 W
AC-Spannung: 110-264 V y50-60 Hz
DC-Spannung: 170-280 V
Die Netzteile sind auch für den Betrieb
mehrerer LED-Leuchten geeignet. Dabei ist
darauf zu achten, dass die maximale Leistung
des Netzteils nicht überschritten wird.
Accessories
Power supply unit for LED luminaires 24 V DC
Safety transformer according to
DIN EN 61558/VDE 0570 part 2-6
70 564 Power supply unit for 0-15 W
70 465 Power supply unit for 0-25 W
70 565 Power supply unit for 0-35 W
70 566 Power supply unit for 0-50 W
70 567 Power supply unit for 0-75 W
70 169 Power supply unit for 0-150 W
230 V y50-60 Hz
70 114 Power supply unit for 0-42 W
AC range: AC: 110-264 V y50-60 Hz
DC range: DC: 170-280 V
The power supply units are also suitable for
the operation of several LED luminaires. In
this case, the maximum wattage of the power
supply unit must not be exceeded.
Accessoires
Boîtiers d’alimentation pour luminaires
LED 24 V DC
Transformateurs de sécurité selon
DIN EN 61558/VDE 0570 partie 2-6
70 564 Boîtier d’alimentation pour 0-15 W
70 465 Boîtier d’alimentation pour 0-25 W
70 565 Boîtier d’alimentation pour 0-35 W
70 566 Boîtier d’alimentation pour 0-50 W
70 567 Boîtier d’alimentation pour 0-75 W
70 169 Boîtier d’alimentation pour 0-150 W
230 V y50-60 Hz
70 114 Boîtier d’alimentation pour 0-42 W
Courant alternatif AC: 110-264 V y50-60 Hz
Courant continu DC: 170-280 V
Les boîtiers d'alimentation permettent
l'utilisation simultanée de plusieurs luminaires
à LED. Veiller à ne pas dépasser la puissance
maximale du boîtier d'alimentation.
70 745 Einbaugehäuse aus Edelstahl 70 745 Installation housing made of stainless
steel 70 745 Boîtier d’encastrement en acier inoxydable
Verteilerdose für den Einbau ins Erdreich
70 730 Verteilerdose mit 7 Leitungs-
einführungen · Klemme 5 x 4@
71 053 Verteilerdose mit 10 Leitungs-
einführungen · Klemme 6 x 16@
Distribution box for installation in soil
70 730 Distribution box with 7 cable entries
Connection terminals 5 x 4@
71 053 Distribution box with 10 cable entries
Connection terminals 6 x 16@
Boîte de dérivation pour encastrement
dans le sol
70 730 Boîte de dérivation avec
7 entrées de câble · borniers 5 x 4@
71 053 Boîte de dérivation avec
10 entrées de câble · borniers 6 x 16@
Zu den Ergänzungsteilen gibt es eine
gesonderte Gebrauchsanweisung. For the accessories a separate instructions for use can be provided upon request. Une che d’utilisation pour ces accessoires est disponible.
Ersatzteile
Dichtung Gehäuse 83 136 3.1
Spares
Gasket housing 83 136 3.1
Pièces de rechange
Joint du boîtier 83 136 3.1
