BEGA 7264 User manual

r IP 65
!
BEGA Lichttechnische Spezialfabrik
Hennenbusch · D - 58708 Menden
05.14 · Technische Änderungen vorbehalten · Technical amendments reserved · Modifications techniques réservées
7264
Garten- und Wegeleuchte
Garden and pathway luminaire
Luminaire de jardin et d'allée
Gebrauchsanweisung
Instructions for use
Fiche d’utilisation
70
60
Ø
5
,
5
·
3
x
1
2
0
°
700
40
Ø110
Anwendung
LED-Gartenleuchte mit abgeblendetem,
bandförmigen, nach unten gerichteten Licht
für wirkungsvolle Beleuchtung in privaten
Gartenanlagen.
Die eingesetzte LED-Technik bietet
Langlebigkeit und optimale Lichtleistung bei
gleichzeitig geringem Energieverbrauch.
Application
LED garden luminaire with shielded, flat
beam light directed downwards for effective
illumination in private gardens.
The used LED technique offers durability
and optimal light output with low power
consumption at the same time.
Utilisation
Luminaire de jardin à LED avec diffusion défilée
elliptique dirigée vers le bas pour un éclairage
décoratif dans le jardin privé.
La technologie à LED offre à la fois longévité,
rendement lumineux optimal et faible
consommation d'énergie.
Leuchtmittel
LED 3000 K 3,6 W
Anschlussleistung 5 W
Lampenlichtstrom 270 lm
Leuchtenlichtstrom 139 lm
Farbwiedergabeindex Ra> 80
BEGA Bestellnummer LED-0234/830
Lamp
LED 3000 K 3.6 W
Connected wattage 5 W
Lamp luminous flux 270 lm
Luminaire luminous flux 139 lm
Colour rendering index Ra> 80
BEGA Article No. LED-0234/830
Lampe
LED 3000 K 3,6 W
Puissance de raccordement 5 W
Flux lumineux de la lampe 270 lm
Flux lumineux du luminaire 139 lm
Indice de rendu des couleurs Ra> 80
No. de commande LED-0234/830
Produktbeschreibung
Leuchte besteht aus Aluminiumguss,
Aluminium und Edelstahl
Sicherheitsglas mit optischer Struktur
Silikondichtung
Leuchte mit Aufschraubsockel aus Stahl
feuerverzinkt nach DIN EN ISO 1461 für die
Montage auf ein bauseitig erstelltes Fundament
oder andere befestigte Flächen, z.B. Terassen
und Wegeplatten.
Sockelplatte mit 3 Befestigungsbohrungen
ø 5,5 mm · Teilung 120° · Teilkreis ø 60 mm
Leitungsverbinder für Netzanschlusskabel
bis ø 13 mm · max. 3 x 2,5@
LED-Netzteil
220-240 V x0/50-60 Hz
DC 176-264 V
Schutzklasse I
Schutzart IP 65
Staubdicht und Schutz gegen Strahlwasser
r– Sicherheitszeichen
c– Konformitätszeichen
Gewicht: 2,4 kg
Product description
Luminaire made of aluminium alloy, aluminium
and stainless steel
Safety glass with optical structure
Silicone gasket
Luminaire with mounting base made of hot-dip
galvanized steel according to DIN EN ISO 1461
for bolting onto a foundation provided by the
customer or on other paved surfaces such as
terraces and paving stones.
Base plate with 3 fixing holes
ø 5,5 mm · Pitch 120° · Pitch circle ø 60 mm
Line connector for mains supply cable
up to ø 13 mm · max. 3 x 2,5@
LED-Power supply unit
220-240 V x0/50-60 Hz
DC 176-264 V
Safety class I
Protection class IP 65
Dust tight and protection against water jets
r– Safety mark
c– Conformity mark
Weight: 2.4 kg
Description du produit
Luminaire fabriqué en fonte d'alu, aluminium
et acier inoxydable
Verre de sécurité à structure optique
Joint silicone
Luminaire avec socle à visser en acier galvanisé
selon DIN EN ISO 1461 pour l'installation sur
un massif de fondation à prévoir sur le site
ou sur les autres surfaces stabilisées, ex. des
terrasses ou des pavés.
Plaque du socle avec 3 trous de fixation
ø 5,5 mm situés à 120°sur un cercle ø 60 mm
Bornier pour câble de raccordement
jusqu’à ø 13 mm · max. 3 x 2,5@
Bloc d'alimentation LED
220-240 V x0/50-60 Hz
DC 176-264 V
Classe de protection I
Degré de protection IP 65
Etanche à la poussière et protégé contre les
jets d'eau
r– Sigle de sécurité
c– Sigle de conformité
Poids: 2,4 kg
Lichttechnik
Leuchtendaten für das Lichttechnische
Berechnungsprogramm DIALux für
Außenbeleuchtung, Straßenbeleuchtung und
Innenbeleuchtung, sowie Leuchtendaten im
EULUMDAT und im IES-Format finden Sie auf
der BEGA-Internetseite www.bega.de.
Empfohlener Lichtpunktabstand 5 m
Light technique
Luminaire data for the light planning program
DIALux for outdoor lighting, street lighting and
indoor lighting as well as luminaire data in
EULUMDAT and IES-format you will find on the
BEGA web page www.bega.com.
Recommended light point interval 5 m
Technique d’éclairage
DIALux est un programme de calcul d'éclairage
pour l'éclairage extérieur, l'éclairage des rues et
l'éclairage intérieur. Vous le trouverez sur le site
BEGA www.bega.com ainsi que les données
des luminaires aux formats EULUMDAT et IES.
Espacement recommandé entre les points
lumineux 5 m

Sicherheit
Für die Installation und für den Betrieb
dieser Leuchte sind die nationalen
Sicherheitsvorschriften zu beachten.
Der Hersteller übernimmt keine Haftung für
Schäden, die durch unsachgemäßen Einsatz
oder Montage entstehen.
Werden nachträglich Änderungen an der
Leuchte vorgenommen, so gilt derjenige als
Hersteller, der diese Änderungen vornimmt.
Safety indices
The installation and operation of this luminaire
are subject to national safety regulations.
The manufacturer is then discharged from
liability when damage is caused by improper
use or installation.
If any luminaire is subsequently modified, the
persons responsible for the modification shall
be considered as manufacturer.
Sécurité
Pour l’installation et l’utilisation de ce luminaire,
respecter les normes de sécurité nationales.
Le fabricant décline toute responsabilité
résultant d'une mise en œuvre ou d'une
installation inappropriée du produit.
Toutes les modifications apportées au luminaire
se feront sous la responsabilité exclusive de
celui qui les effectuera.

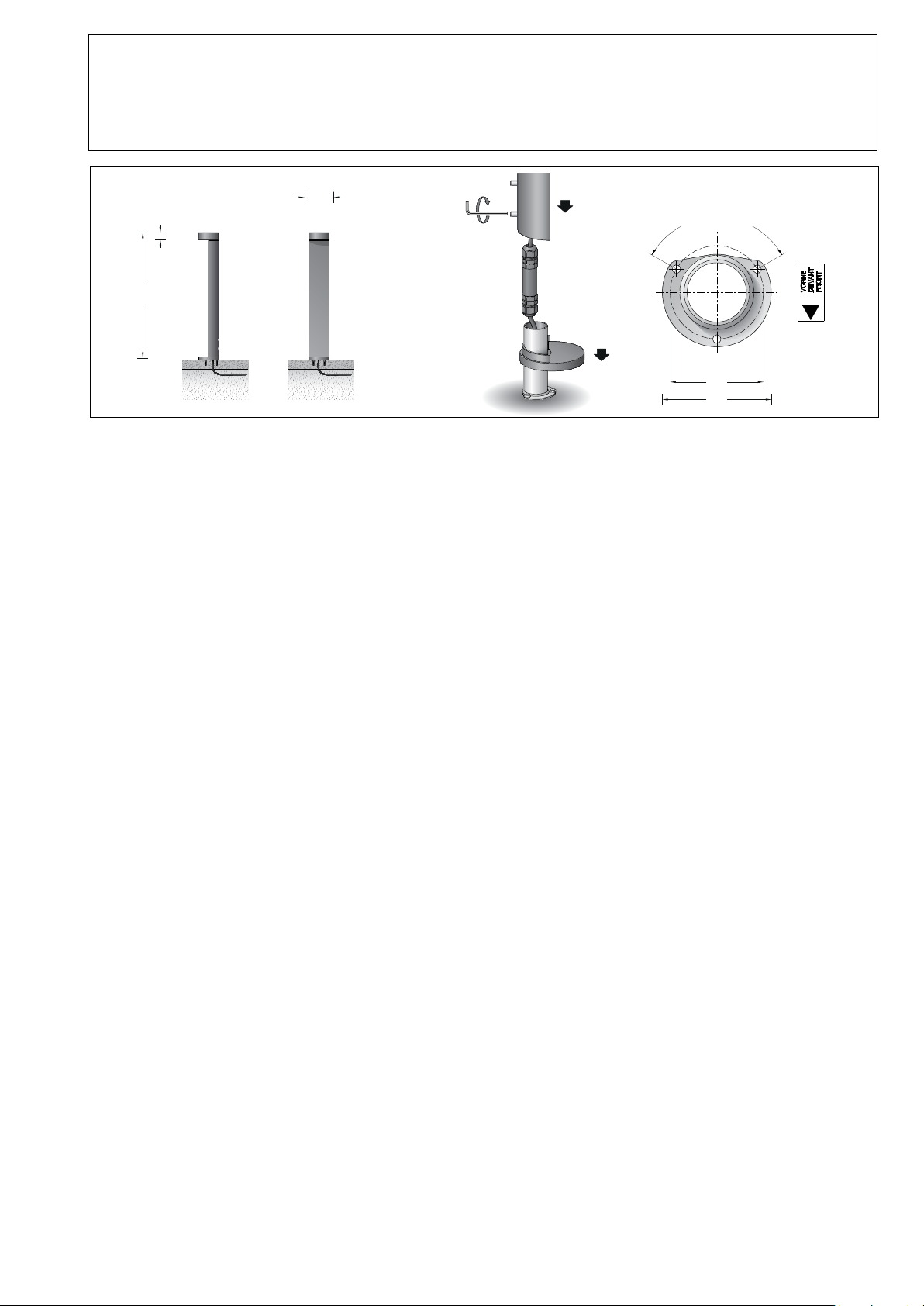

Montage
Die Leuchte darf nur mit ihrer vollständigen
Schutzabdeckung betrieben werden.
LEDs sind hochwertige elektronische Bauteile!
Bitte vermeiden Sie während der Montage oder
des Auswechselns eine direkte Berührung der
LED-Lichtaustrittsfläche mit den Händen.
Für den elektrischen Anschluss der Leuchte
ist eine Kabellänge von etwa 300 mm über
Befestigungsgrund ausreichend.
Zur Durchverdrahtung der Netzanschluss-
leitung im Erdreich empfehlen wir die
Verwendung einer Verteilerdose
- BEGA Ergänzungsteil 730 - .
Durch Lösen der Schrauben am Fußpunkt
Aufschraubsockel und Flanschplatte aus der
Leuchte herausnehmen.
Erdkabel von unten in den Aufschraubsockel
einführen.
Aufschraubsockel mit beiliegendem oder
anderem geeigneten Befestigungsmaterial auf
Montagegrund befestigen.
Dabei auf genaue Ausrichtung achten.
Das Etikett -VORNE- kennzeichnet die spätere
Position des Lichtaustritts.
Flanschplatte über den Aufschraubsockel
führen. Sie dient zur Abdeckung der
Befestigungsschrauben.
Elektrische Verbindung von Erdkabel und
Leuchtenanschlussleitung am beiliegenden
Leitungsverbinder vornehmen.
Schutzleiterverbindung herstellen und
elektrischen Anschluss vornehmen.
Leitungsverschraubungen fest verschrauben.
Leuchte über den Aufschraubsockel bis in die
Flanschplatte führen und ausrichten ( ± 10°).
Schrauben gleichmäßig fest anziehen.
Installation
The luminaire must only be operated with the
complete protective cover.
LED are high-quality electronic components!
Please avoid touching the light output opening
of the LED directly during installation or
relamping.
A cable length of 300 mm above the ground
surface is required for the electrical connection
of the luminaire.
In case of through-wiring of the mains supply
cable in the soil we recommend to use a
distribution box - BEGA accessory 730 -.
Remove the mounting base and flange plate
from the luminaire by undoing the screws at the
base of the luminaire.
Lead underground cable from below into the
mounting base.
Fix the mounting base with enclosed or any
other suitable fixing material onto the mounting
surface.
Note the correct adjustment.
The label -FRONT- marks the later position of
the light distribution opening.
Lead flange plate over the mounting base.
It covers the fixing screws.
Make electrical connection of underground
cable and luminaire connecting cable at the
enclosed line connector.
Make earth conductor connection and electrical
connection.
Tighten screw cable glands firmly.
Lead luminaire over the mounting base into the
flange plate and align ( ± 10°).
Tighten screws firmly.
Installation
Le luminaire ne doit jamais fonctionner sans
son couvercle complet de protection.
Les LED sont des composants électroniques
de haute précision! Eviter de toucher la surface
de diffusion des LED avec les doigts lorsque
vous l'installez ou la remplacez.
Pour le raccordement électrique du luminaire
une longueur de câble d’environ 300 mm
au-dessus du sol est suffisante.
Pour le branchement en dérivation du câble
de raccordement dans le sol nous
recommandons l'utilisation d'une boîte de
dérivation - BEGA accessoire 730 -.
Retirer le socle à visser et la contre-plaque du
luminaire après avoir desserré les vis au pied du
luminaire.
Introduire le câble de terre dans le socle à
visser de dessous. Fixer le socle à visser sur le
support de montage avec le matériel de fixation
fourni ou tout autre matériel approprié.
Veiller au bon alignement.
L'étiquette -DEVANT- marque la position
ultérieure de la diffusion lumineuse.
Guider la plaque de fixation sur le socle à visser.
Elle sert pour cacher les vis de fixation.
Procécer au raccordement électrique du câble
de terre et câble de raccordement au bornier
pour câble du câble joint.
Mettre à la terre et procéder au raccordement
électrique.
Serrer fermement les deux vissages.
Guider le luminaire sur le tube de socle jusqu'au
plaque de fixation et ajuster ( ± 10°).
Serrer fort et régulièrement les vis.
Reinigung · Pflege
Leuchte regelmäßig mit lösungsmittelfreien
Reinigungsmitteln von Schmutz und
Ablagerungen säubern.
Dafür keinen Hochdruckreiniger verwenden.
Cleaning · Maintenance
Clean luminaire regularly with solvent-free
cleansers from dirt and deposits.
Do not use high pressure cleaners.
Nettoyage · Entretien
Nettoyer régulièrement le luminaire et le
débarrasser des dépôts et des souillures.
Ne pas utiliser de nettoyeur haute pression.
Lampenwechsel
Anlage spannungsfrei schalten.
Leuchte öffnen. LED-Modul austauschen.
Montagehinweise des LED-Moduls beachten.
Dichtung überprüfen, ggf. ersetzen.
Leuchte schließen.
Relamping
Disconnect the electrical installation.
Open the luminaire. Replace LED-Module.
Note installation instructions of the LED
module. Check the gasket and replace, if
necessary. Close the luminaire.
Changement de lampe
Travailler hors tension.
Ouvrir le luminaire. Remplacer le module LED.
Respecter la fiche d'utilisation du module LED.
Vérifier et remplacer le joint le cas échéant.
Fermer le luminaire.
Ergänzungsteile
730 Verteilerdose
Die Verteilerdose ist für den Einbau in das
Erdreich bestimmt und ermöglicht eine
Abzweigung von der Zuleitung zur Leuchte und
die Durchverdrahtung zur nächsten Leuchte.
Nach dem elektrischen Anschluss wird die
Dose mit Gel aufgefüllt und verschlossen.
Accessories
730 Distribution box
The distribution box is meant for installation in
the soil and allows a junction from the supply
cable to the luminaire and through-wiring to the
next luminaire.
After the electrical connection the distribution
box is filled up with gel and closed.
Accessoires
730 Boîte de dérivation
Boîte de dérivation à installer dans le sol
permettant une dérivation du câble de
raccordement pour le luminaire et un
branchement en dérivation au luminaire
suivant. Après le raccordement électrique la
boîte est remplie avec du gel puis fermée.
Ersatzteile
Bezeichnung Bestellnummer
Ersatzglas 140899
LED-Netzteil 610729
Dichtung 831243
Spares
Description Part no
Spare glass 140899
LED-power supply unit 610729
Gasket 831243
Pièces de rechange
Désignation No de commande
Verre de rechange 140899
Bloc d´alimentation LED 610729
Joint 831243
