Conventional fire panel
FPC‑500
Quick installation guide
česky
deutsch
english
español
français
magyar
italiano
nederlands
polski
português
română
türkçe

Conventional fire panel | 3
Bosch Sicherheitssysteme GmbH Quick installation guide 2022.03 | 10 | F.01U.172.981
česky Instalace 4
deutsch Installation 18
english Installation 33
español Instalación 47
français Installation 61
magyar Telepítés 76
italiano Installazione 91
nederlands Installatie 106
polski Instalacja 121
português Instalação 136
română Instalare 150
türkçe Montaj 165

4cs | Instalace Conventional fire panel
2022.03 | 10 | F.01U.172.981 Quick installation guide Bosch Sicherheitssysteme GmbH
1 Instalace

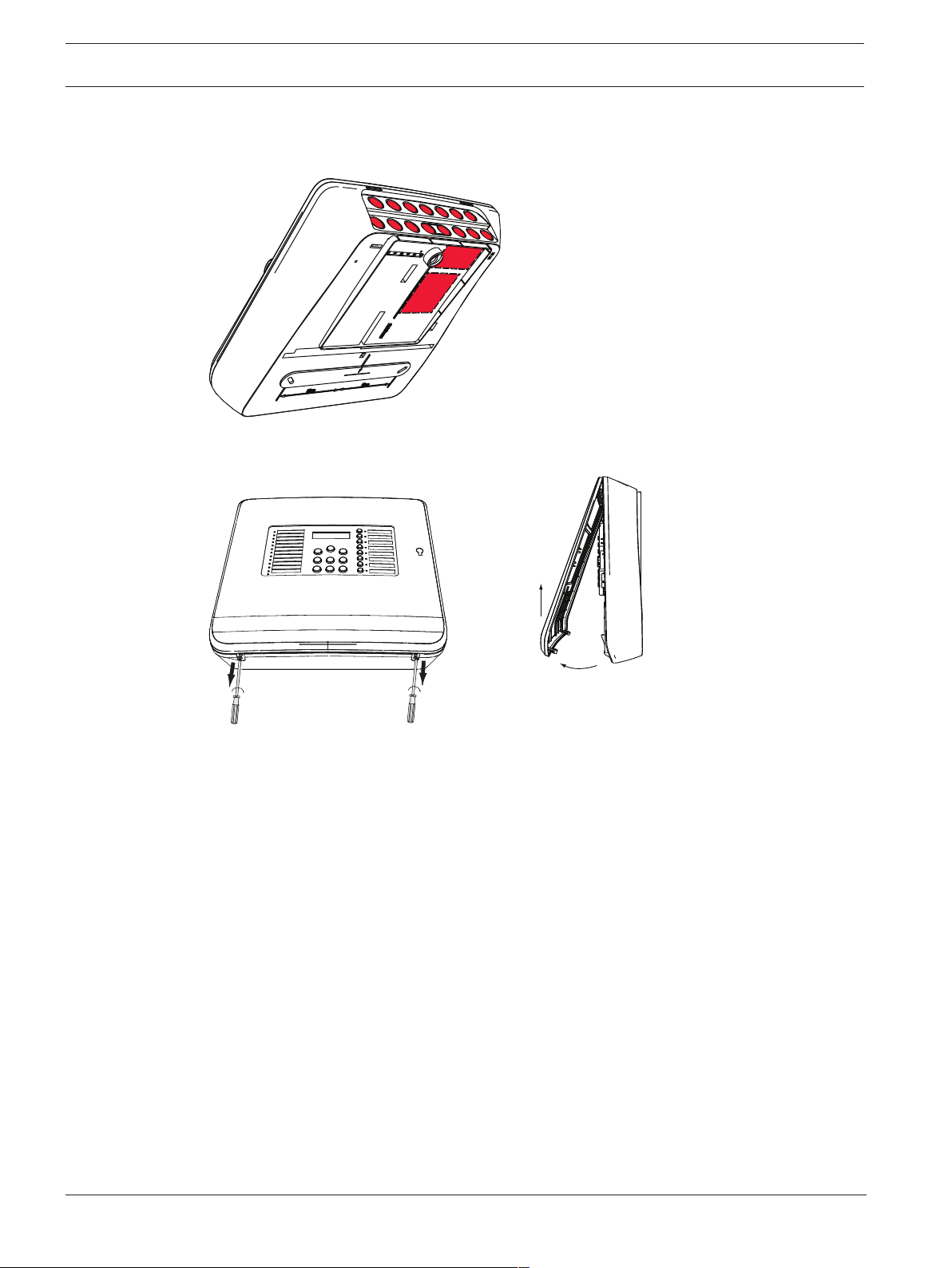

1.1 Zasunutí kabelů
1.2 Otevření krytu

Conventional fire panel Instalace | cs 5
Bosch Sicherheitssysteme GmbH Quick installation guide 2022.03 | 10 | F.01U.172.981
1.3 Instalace krytu
3x
(8 x 40 mm)
3x
6 x 50 mmPZ3
S8
3x
6 x 50 mmPZ3
8mm
PZ3
3x
(8 x 40 mm)
3x
6 x 50 mmPZ3
S8
3x
6 x 50 mmPZ3
8mm
PZ3
1.4 Napájení zelektrické sítě
Nebezpečí!
Připojte ústřednu knapájení zelektrické sítě ochráněnému dvoupólovou pojistkou
advoupólovým manuálním jističem. Instalační práce provádějte pouze tehdy, když je napájení
zelektrické sítě přerušeno jističem. Hrozí nebezpečí úrazu elektrickým proudem.
N L
230 VAC
50 - 60 Hz

6cs | Instalace Conventional fire panel
2022.03 | 10 | F.01U.172.981 Quick installation guide Bosch Sicherheitssysteme GmbH
1.5 Akumulátory, 24V nouzový záložní napájecí zdroj
i
Upozornění!
Dbejte na dodržení polarity akumulátorů.
Na připojení akumulátorů sobrácenou polaritou zareaguje tepelná pojistka na základní desce
ústředny EPS.
BAT
- +
Zajistěte akumulátory pomocí plastových pěnových bloků, aby se nemohly pohybovat.
1.6 Rozšíření
i
Upozornění!
Připojit lze maximálně dva rozšiřující moduly:
FPC-500‑2: Nelze připojit žádný rozšiřující modul
FPC-500‑4: Lze připojit jeden rozšiřující modul
FPC-500‑8: Lze připojit dva rozšiřující moduly
1.7 Zapojení
1 2 3 4 5

Conventional fire panel Instalace | cs 7
Bosch Sicherheitssysteme GmbH Quick installation guide 2022.03 | 10 | F.01U.172.981
– 1 Vstupy
– 2 Zóny
– 3 Přídavný napájecí zdroj (AUX)
– 4 Signalizační zařízení
– 5 Poplachové a poruchové relé
1.7.1 Vstupy
+ -
IN1
820Ω ± 5%
3,9kΩ
1.7.2 Zóny
Vyobrazení1.1:
i
Upozornění!
Nepropojujte záporný pól zóny s kladným pólem jakéhokoli zdroje energie, např. pomocného
napájení, externího napájení či baterie pro nouzový záložní napájecí zdroj.
b+ a-|b+ a-
1-ZONE-2
3,9kΩ
a-
b+
3,9kΩ
b+ a-|b+ a-
1-ZONE-2
EOL
EOL
a-
b+
Pokud jsou použity zakončovací moduly, systém je vsouladu sVdS 2540 (detekce
narůstajícího zkratu / narůstajícího přerušení obvodu).
i
Upozornění!
Uvědomte si, že maximální odpor linky pro konvenční zóny je 22,5ohmu.
Napětí zón je 20VDC ±1V.
Maximální proud zón je 100mA ±5mA.
i
Upozornění!
Dodržujte místní předpisy pro maximální počet hlásičů vzóně.

8cs | Instalace Conventional fire panel
2022.03 | 10 | F.01U.172.981 Quick installation guide Bosch Sicherheitssysteme GmbH
1.7.3 Přídavné napájení
b+ a-|b+ a-
7-ZONE-8
3,9kΩ
a-
b+
3,9kΩ
+ -
AUX
+
-
4W
b+ a-|b+ a-
7-ZONE-8
+ -
AUX
+
-
POWER CONV Shield +U 0V b+ a-
R
V P
FLM-320-EOL4W
EOL
4W
a-
b+
Pokud jsou použity zakončovací moduly, systém je vsouladu sVdS 2540 (detekce
narůstajícího zkratu / narůstajícího přerušení obvodu).
1.7.4 Signalizační zařízení
NAC1
A- B+
OUT IN
A- B+
NAC2
A- B+ A- B+
INOUT
i
Upozornění!
Každý výstup pro signalizační zařízení poskytuje možnost připojení signalizačních zařízení
smaximálním proudem 500mA při napětí 24VDC. Přípustný rozsah napětí výstupu je 20 až
29VDC.
1.7.5 Reléové výstupy
NO C NC
ALARM
NO C NC
FAULT

Conventional fire panel Instalace | cs 9
Bosch Sicherheitssysteme GmbH Quick installation guide 2022.03 | 10 | F.01U.172.981
i
Upozornění!
Poruchové relé je vnormálním stavu aktivováno. Vpřípadě poruchy se otevře.
1.8 Uvedení do provozu
1.8.1 Nastavení jazyka
Při nastavení jazyka postupujte následovně:
i
Použitím tlačítek se šipkami nastavte požadovaný jazyk.
ACK
Výběr vnabídce potvrďte pomocí tlačítka Potvrdit (ACK).
1.8.2 Nastavení času a data
i
Použitím tlačítek se šipkami nastavte aktuální den.
ACK
Výběr vnabídce potvrďte pomocí tlačítka Potvrdit (ACK).
Opakujte tento postup a nastavte správné hodnoty pro měsíc, rok a čas.
Po inicializaci ústředny EPS jste vzákladním nastavení ústředny.
1.9 Stručný přehled, úrovně ovládání1 a 2
Podnabídka
1 2 3
Úrovně ovládání1 a 2 nabídek
i
1Aktuál udál. 1Poruchy - -
2Deaktivace - -
3Test - -
4Výstraha - -
2Historie 1Hist. událostí - -
2Historie testu - -
3Poč. poplachů - - - -
4Systémové info 1Verze SW - -
2Provozní dny - -
Úroveň ovládání2 nabídek – je vyžadován kód
i
5Zobr. konf. - - - -
6Konf. systému 1Datum/čas - -

10 cs | Instalace Conventional fire panel
2022.03 | 10 | F.01U.172.981 Quick installation guide Bosch Sicherheitssysteme GmbH
Podnabídka
1 2 3
2Tón klávesnice 1Zapnuto
2Vypnuto
3Jazyk 1 1-A - L
2 2-M - Z
1.10 Nabídka Test
Podnabídka
1 2 3
Nabídka Test
1Test ovládání - - - -
2Test zón 1Zóna 1 - -
2Zóna 2 - -
3Zóna 3 - -
4Zóna 4 - -
5Zóna 5 - -
6Zóna 6 - -
7Zóna 7 - -
8Zóna 8 - -
3Vyp/aktiv 1Zóny 1Zóna 1
2Zóna 2
3Zóna 3
4Zóna 4
5Zóna 5
6Zóna 6
7Zóna 7
8Zóna 8
2Sig.zařízení ACK =ANO ESC=Ne
3Relé ACK =ANO ESC=Ne
4Vše ACK =ANO ESC=Ne
1.11 Stručný přehled, úroveň ovládání3
Podnabídka
1 2 3
1 - Konf. systému

Conventional fire panel Instalace | cs 11
Bosch Sicherheitssysteme GmbH Quick installation guide 2022.03 | 10 | F.01U.172.981
Podnabídka
1 2 3
1
1
Datum/čas
2
Tón klávesnice 1Zapnuto - -
2Vypnuto - -
3
EOL zařízení 1Odpor - -
2Jen 2W modul - -
3Se 4W modulem - -
4
Reset zóny 1Odpoj po
1
1 s
2
5 s
3
10 s
4
15 s
5
20 s
2Stabil. po
1
1 s
2
5 s
3
10 s
4
15 s
5
20 s
5
Příd. napájení 1Se zónou - -
2S ústřednou - -
3Nikdy - -
6
Poruchy 1Uzamčení - -
2Nezamčeno - -
7
Kód 1Úroveň Kód 2 - -
2Úroveň Kód 3 - -
8
Historie testu 1Protokol akt. - -
2Protokol vyp. - -

12 cs | Instalace Conventional fire panel
2022.03 | 10 | F.01U.172.981 Quick installation guide Bosch Sicherheitssysteme GmbH
Podnabídka
1 2 3
2 - Konf. zpoždění
2 1 Denní rež.vyp. 1Ruční - -
2Automaticky Čas vypn.: : 17:00
2Ověř. poplachu 1Potvrdit do
1
30 s
2
60 s
3
90 s
4
120 s
2Doba zjišťov.
1
1 min zpoždění
2
2 min zpoždění
3
3 min zpoždění
4
4 min zpoždění
5
5 min zpoždění
6
6 min zpoždění
7
7 min zpoždění
8
8 min zpoždění
3Sig.zařízení 1
1
Výstraha
2
Evakuace
3
Průb úlož popl 1Reset po
1
1 s
2
5 s
3
10 s

Conventional fire panel Instalace | cs 13
Bosch Sicherheitssysteme GmbH Quick installation guide 2022.03 | 10 | F.01U.172.981
Podnabídka
1 2 3
4
15 s
5
20 s
2Celk. zpoždění - -
4
Chyba napájení 1Bez zpoždění - -
2 1 min zpoždění - -
3 5 min zpoždění - -
4 10 min zpoždění - -
5 15 min zpoždění - -
Podnabídka
1 2 3
3 - Konfig. zóny
3
1
Zóna 1 1 Bez zpož. - -
2Průb úlož popl - -
3Ověř. poplachu - -
42hlás.závisl. - -
52zón.závisl. - -
2
Zóna 2 1 Bez zpož. - -
3
Zóna 3Bez zpož. (FPC‑500‑4 /-8)
4
Zóna 4Bez zpož. (FPC‑500‑4 /-8)
5
Zóna 5Bez zpož. (FPC‑500‑8)
6
Zóna 6Bez zpož. (FPC‑500‑8)
7
Zóna 7Bez zpož. (FPC‑500‑8)
8
Zóna 8Bez zpož. (FPC‑500‑8)
4 - Konf. vstupu
4
1
Vstup 1 1 Nepoužíváno - -
2Drill/evakuace - -

14 cs | Instalace Conventional fire panel
2022.03 | 10 | F.01U.172.981 Quick installation guide Bosch Sicherheitssysteme GmbH
Podnabídka
1 2 3
3Ticho - -
4Úroveň 2 - -
5Reset ústředny
6Chyba ext.nap. - -
7Por.ext.akum. - -
2
Vstup 2 Viz Vstup 1 (FPC‑500‑8)
Podnabídka
1 2 3
5 - Konf. výstupu
5
1
Sig.zařízení
1
Zóny Signal. 1 - -
2
Zóny Signal. 2 - -
3
Reaktivní sig.
1
Od jiné zóny
2
Bez opět. akt.
4
Test signal.
1
Aktivace
2
Bez aktivace
2
Poplach. relé
1
Ztišitelný
1
Ztišitelný
2
Neztišitelný
2
Drill možný
1
Drill možný
2
Drill nemožný
3
Ext. OC/relé
1
OC/relé 1
1
Zóna = Poplach
2
Zóna Normál
3
Počet poplachů

Conventional fire panel Instalace | cs 15
Bosch Sicherheitssysteme GmbH Quick installation guide 2022.03 | 10 | F.01U.172.981
Podnabídka
1 2 3
4
Počet předpop.
5
Počet poruch
6
Počet vypnutí
7
Počet testů
8
Nepoužíváno
2
OC/relé Viz OC/relé 1
3
OC/relé Viz OC/relé 1
4
OC/relé Viz OC/relé 1
5
OC/relé Viz OC/relé 1
6
OC/relé Viz OC/relé 1
7
OC/relé Viz OC/relé 1
8
OC/relé Viz OC/relé 1
6 - Zobr. konf.
Podnabídka
1 2 3
7 - Řízení výstupu
7
1
Sig.zařízení 1 ACK =Zap ESC=Vyp - -
2
Sig.zařízení 2 ACK =Zap ESC=Vyp - -
3
Poplach. relé ACK =Zap ESC=Vyp - -
4
Poruchové relé ACK =Zap ESC=Vyp - -

16 cs | Výchozí nastavení Conventional fire panel
2022.03 | 10 | F.01U.172.981 Quick installation guide Bosch Sicherheitssysteme GmbH
Podnabídka
1 2 3
5
Ext. OC/relé 1OC/relé 1 ACK =Zap ESC=Vyp
2OC/relé 2 ACK =Zap ESC=Vyp
3OC/relé 3 ACK =Zap ESC=Vyp
4OC/relé 4 ACK =Zap ESC=Vyp
5OC/relé 5 ACK =Zap ESC=Vyp
6OC/relé 6 ACK =Zap ESC=Vyp
7OC/relé 7 ACK =Zap ESC=Vyp
8OC/relé 8 ACK =Zap ESC=Vyp
6
Vše ACK =Zap ESC=Vyp - -
8 - Reset konf.
Orientace vnabídce
i
Chcete-li vnabídce přejít nahoru, stiskněte tlačítko se šipkou.
Chcete-li vnabídce přejít dolů, stiskněte tlačítko se šipkou.
ACK
Chcete-li potvrdit volbu, stiskněte tlačítko ACK.
RESET
ESC
Chcete-li opustit volbu beze změny, nebo chcete-li přejít do
vyšší úrovně nabídky, stiskněte tlačítko ESC.
RESET
ESC
Chcete-li přejít do nejvyšší úrovně nabídky, podržte tlačítko
ESC po dobu 2sekund.
8
1
...
Každá položka nabídky má před sebou vnabídce číslo od 1 do
8. Chcete-li zvolit požadovanou položku nabídky vnabídce,
použijte tlačítka zón.
2 Výchozí nastavení
Položka nabídky Výchozí nastavení
1 Konf. systému
2 Tón klávesnice Zapnuto
3 EOL zařízení Odpor

Conventional fire panel Výchozí nastavení | cs 17
Bosch Sicherheitssysteme GmbH Quick installation guide 2022.03 | 10 | F.01U.172.981
Položka nabídky Výchozí nastavení
4 Reset zóny
1 Odpoj po 5s
2 Stabil. po 5s
5 Příd. napájení Se zónou
6 Poruchy Uzamčení
8 Historie testu Protokol akt.
2 Konf. zpoždění
1 Denní rež.vyp. Ruční
2 Ověř. poplachu
1 Potvrdit do 60s
2 Doba zjišťov. 1min
3 Sig.zařízení 1Evakuace
3 Průb úlož popl
1 Reset po 10s
4 Chyba napájení Bez zpoždění
3 Konfig. zóny
1 Zóna 1Bez zpož.
...
4 Konf. vstupu
1 Vstup 1Nepoužíváno
...
5 Konf. výstupu
1 Sig.zařízení
1 Zóny Signal. Všechny zóny
2 Zóny Signal. Všechny zóny
3 Reaktivní sig. Od jiné zóny
4 Test signal. Bez aktivace
2 Poplach. relé
1 Ztišitelný Neztišitelný
2 Drill možný Drill nemožný
3 Ext. OC/relé
1 OC/relé 1Zóna = Poplach

18 de | Installation Conventional fire panel
2022.03 | 10 | F.01U.172.981 Quick installation guide Bosch Sicherheitssysteme GmbH
1 Installation
1.1 Kabel einführen
1.2 Gehäuse öffnen

Conventional fire panel Installation | de 19
Bosch Sicherheitssysteme GmbH Quick installation guide 2022.03 | 10 | F.01U.172.981
1.3 Gehäuse montieren
3x
(8 x 40 mm)
3x
6 x 50 mmPZ3
S8
3x
6 x 50 mmPZ3
8mm
PZ3
3x
(8 x 40 mm)
3x
6 x 50 mmPZ3
S8
3x
6 x 50 mmPZ3
8mm
PZ3
1.4 Netzanschluss
Gefahr!
Schließen Sie die Zentrale an eine Netzzuleitung an, die durch eine zweipolige Sicherung mit
einem zweipoligen manuellen Leistungsschalter geschützt ist. Führen Sie Installationsarbeiten
nur aus, wenn die Netzzuleitung über den Leistungsschalter unterbrochen wurde. Es besteht
die Gefahr eines elektrischen Schlages.
N L
230 VAC
50 - 60 Hz

20 de | Installation Conventional fire panel
2022.03 | 10 | F.01U.172.981 Quick installation guide Bosch Sicherheitssysteme GmbH
1.5 Batterien, 24 V Notstromversorgung
i
Hinweis!
Beachten Sie die Polung der Batterien.
Bei verpoltem Anschluss der Batterien reagiert die Thermosicherung auf der Hauptplatine der
Brandmelderzentrale.
BAT
- +
Sichern Sie die Batterien mit den beigelegten Schaumstoffblöcken gegen Verrutschen.
1.6 Erweiterungen
i
Hinweis!
Sie können maximal zwei Erweiterungen anschließen:
FPC-500‑2: keine Erweiterung anschließbar
FPC-500‑4: eine Erweiterung anschließbar
FPC-500‑8: zwei Erweiterungen anschließbar
1.7 Verdrahtung
1 2 3 4 5
