Bradley S19-315FPBF User manual

P.O. Box 309, Menomonee Falls, WI USA 53052-0309
PHONE 800.BRADLEY (800.272.3539) FAX [phone]
bradleycorp.com
Installation
215-1573 Rev. H; ECM 10-05-031
© 2010 Bradley Corporation
Page 1 of 12 9/7/10
S19-315BF
S19-315FBF
S19-315PBF
S19-315FPBF
Barrier Free Recess-Mounted Drench
Shower with Barrier Free Cabinet-
Concealed Swing-Down Eyewash
Douche d’urgence avec douche
oculaire rabattable, dissimulée dans
armoire d’accès facile
Ducha de aspersión con lavaojos
oscilante de armario empotrado de
fácil acceso
Table of Contents
Pre-Installation Information ............................................2
Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5

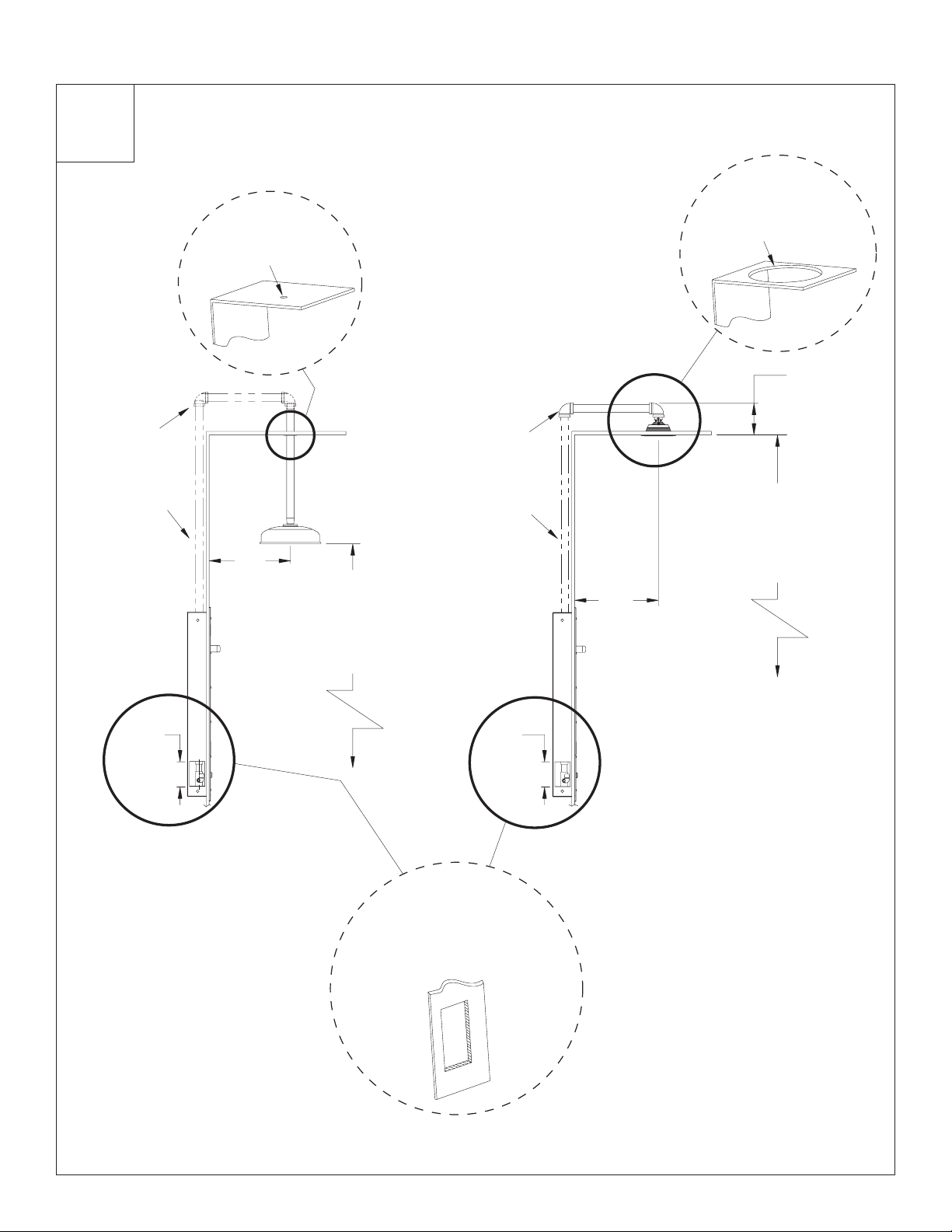

Rough-In Specifications ..............................................6
Installation .......................................................7–8
Drench Shower—Components and Parts List .............................9

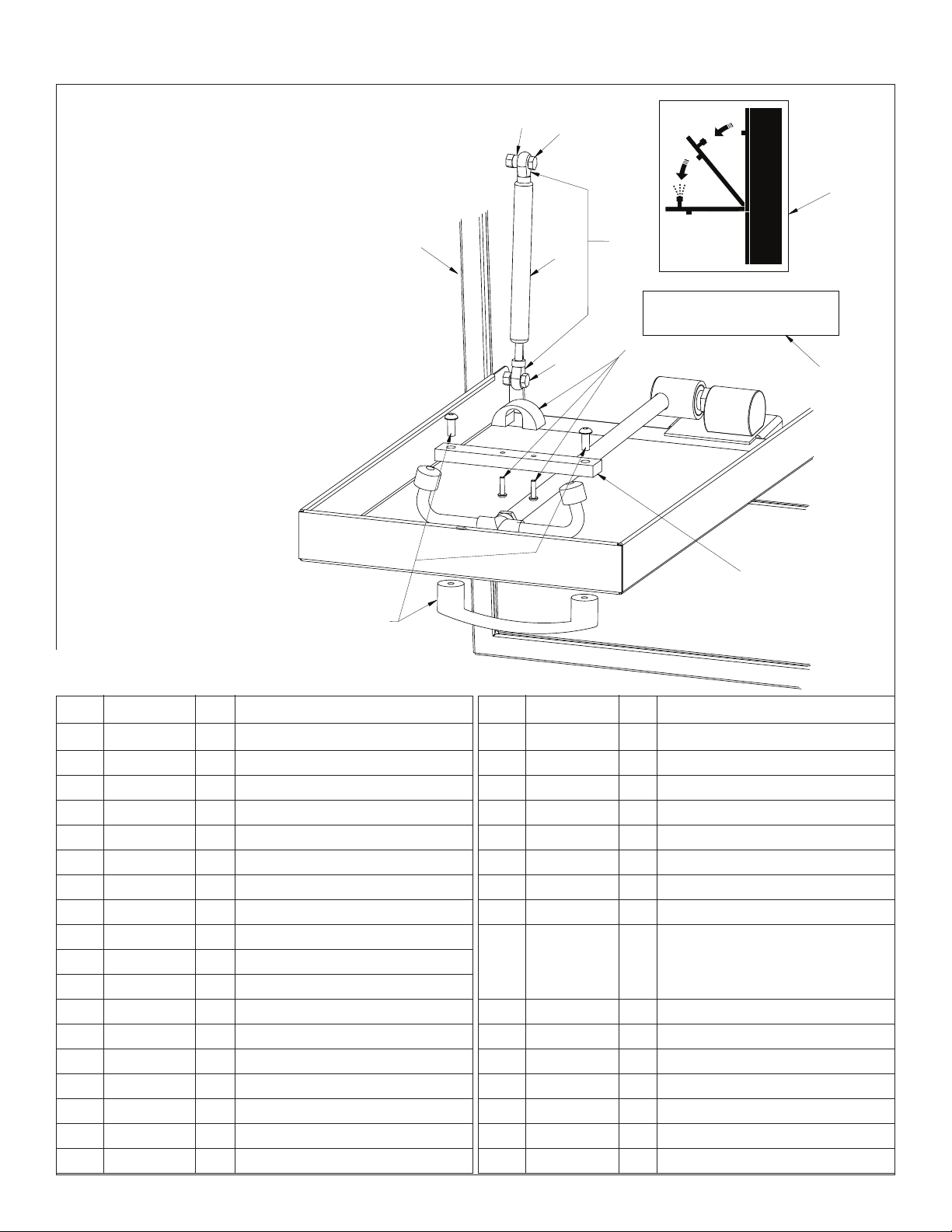

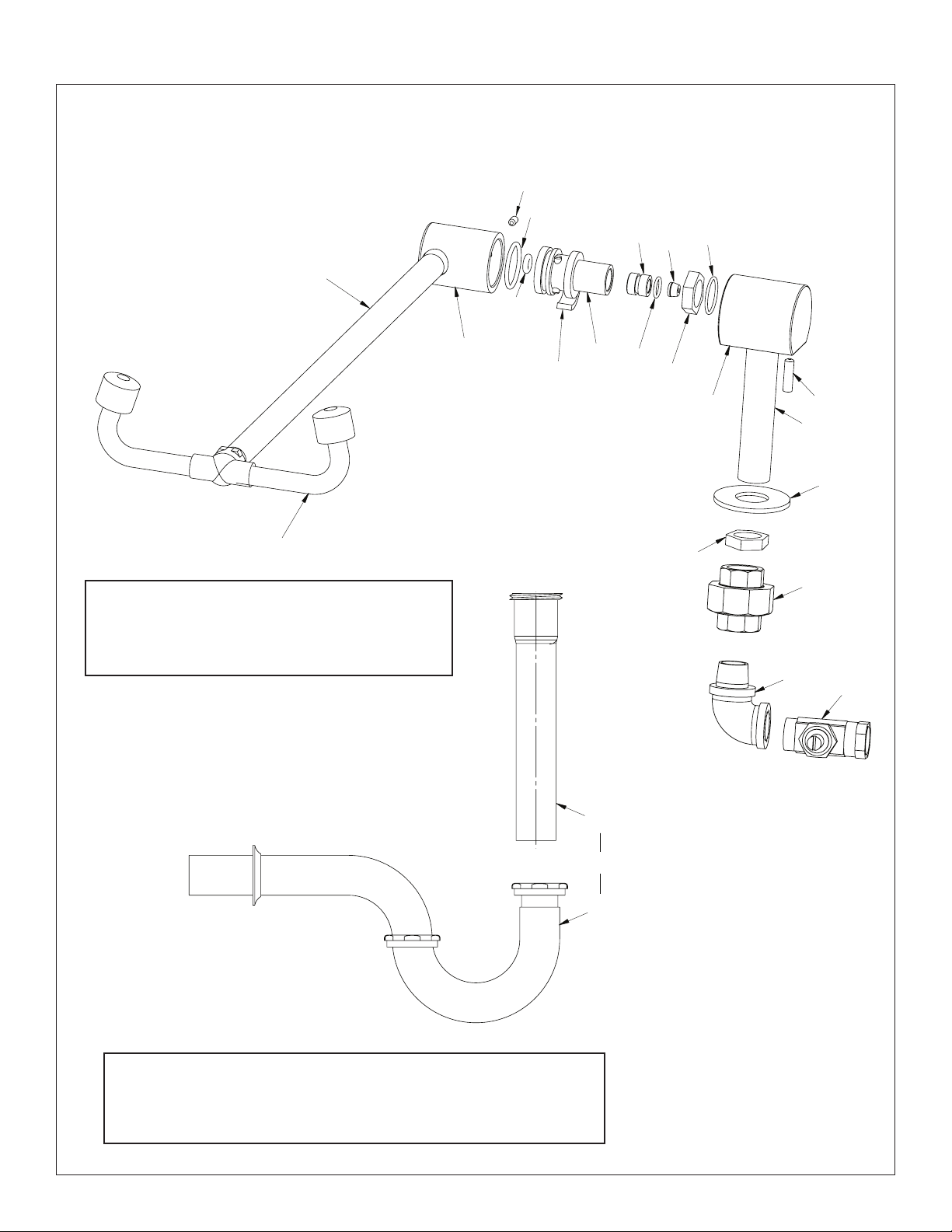

Eyewash—Components ..........................................10–11
Eyewash—Parts List ................................................11
Table des matières
Avant l’installation .................................................. 3
Dimensions . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Spécifications de mise en place des tuyauteries ...........................6
Installation .......................................................7–8
Douche d’urgence—Assemblage des composantes et liste des pièces .........9
Douche Oculaire—Assemblage des composantes......................10–11
Douche Oculaire—Liste des pièces ....................................12
Contenido
Información previa a la instalación ..................................... 4
Dimensiones . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . . 5
Especificaciones para la colocación de las tuberías empotradas ..............6
Instalación .......................................................7–8
Ducha de alto flujo—Montaje de los componentes y lista de piezas ............9
Lavaojos—Montaje de los componentes .............................10–11
Lavaojos—Lista de piezas ...........................................12
www.bradleycorp.com
USH
TO
TIVATE
HOWER
EMERGENCY EYEWASH
PULL HANDLE TO ACTIVATE UNIT
www.bradleycorp.com
USH
TO
TIVATE
HOWER
S19-315BF
S19-315FBF
p
o
u
r
a
c
c
è
s
f
a
c
i
l
e
p
a
r
a
m
i
n
u
s
v
á
l
i
d
o
s

2
S19-315BF, S19-315FBF, S19-315PBF, S19-315FPBF Installation
9/7/10 Bradley Corporation • 215-1573 Rev. H; ECM 10-05-031
IMPORTANT
Read this installation manual completely to ensure proper installation, then file it
with the owner or maintenance department. Compliance and conformity to drain
requirements and other local codes and ordinances is the responsibility of the installer.
Separate parts from packaging and make sure all parts are accounted for before
discarding any packaging material. If any parts are missing, do not begin installation
until you obtain the missing parts.
Flush the water supply lines before beginning installation and after installation is
complete. Test the unit for leaks and adequate water flow. Main water supply to the
eyewash should be “ON” at all times. Provisions shall be made to prevent unauthorized
shutoff.
The ANSI Z358.1 standard requires an uninterruptible supply of flushing fluid at a
minimum 30 PSI (0.21 MPa) flowing pressure. Flushing fluid should be tepid per ANSI
Z358.1.
The inspection and testing results of this equipment should be recorded weekly to verify
proper operation. This equipment should be inspected annually to ensure compliance
with ANSI Z358.1.
Workers who may come in contact with potentially hazardous materials should be
trained regarding the placement and proper operation of emergency equipment per ANSI
Z358.1.
For questions regarding the operation or installation of this product, visit www.
bradleycorp.com or call 1-800-BRADLEY.
Product warranties and parts information may also be found under ”Products” on our
web site at www.bradleycorp.com.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309, Menomonee Falls, WI 53051
R
TESTTHISUNIT EACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051
NOTE: Local codes may require the installation of a backflow prevention valve to complete proper installation.
Compliance with local codes is the responsibility of the installer. Valve must be tested annually to verify that it
is functioning properly. Backflow prevention valves are not included with the fixture and may be supplied by the
contractor or purchased from Bradley Corporation.

3
Installation S19-315BF, S19-315FBF, S19-315PBF, S19-315FPBF
Bradley Corporation • 215-1573 Rev. H; ECM 10-05-031 9/7/10
IMPORTANT
Lire ce manuel d’installation dans son intégralité pour garantir une installation
appropriée. Une fois celle-ci terminée, classer ce manuel auprès du service à la clientèle
ou d’entretien. L’installateur est responsable de la conformité de l’installation aux codes
pour des drain et codes et règlements en vigueur.
Assurez-vous que toutes les pièces sont incluses dans l’emballage et qu’il n’en manque
aucune avant de jeter l’emballage. Ne commencez pas l’assemblage avant de recevoir
les pièces manquantes.
Rincez la conduite d’alimentation avant et apres l’installation. Assurez-vous que le débit
d’eau est adéquat et qu’il n’y a pas de fuites. L’alimentation principale en eau doit être
toujours OUVERTE. On devra prévoir des dispositions pour empêcher tout arrêt non
autorisé.
La norme ANSI Z358.1 requiert une alimentation sans coupure du liquide de rinçage
à une pression minimum de 30 psi (0.21 MPa). Le liquide de rinçage doit être tiède
conformément à la norme ANSI Z358.1.
Inspectez et testez cet équipement une fois par semaine pour en assurer le bon
fonctionement. Notez les dates d’inspection. Ce matériel doit être inspecté une fois par
an pour assurer sa conformité à la norme ANSI Z358.1.
Les ouvriers susceptibles d’entrer en contact avec des matières potentiellement
dangereuses doivent recevoir une formation sur la mise en place et le bon
fonctionnement du matériel d’urgence conformément à la norme ANSI Z358.1.
Pour toute question concernant le fonctionnement ou l’installation de ce produit,
consulter le site www.bradleycorp.com ou appeler le 1-800-BRADLEY.
Les garanties de produits figurent sous la rubrique « Informations techniques » sur
notre site Internet à www.bradleycorp.com.
Note : Les codes locaux peuvent exiger l’ installation d’une soupape de prévention d’écoulement de retour pour
réaliser une installation appropriée. L’installateur est responsable de la conformité aux codes locaux. La soupape doit
être testée une fois par an pour vérifier qu’elle fonctionne correctement. Les soupapes de prévention d’écoulement
de retour ne sont pas fournies avec l’appareil et peuvent être fournies par l’entrepreneur ou achetées auprès de
Bradley Corporation.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309, Menomonee Falls, WI 53051
R
TESTTHISUNIT EACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051

4
S19-315BF, S19-315FBF, S19-315PBF, S19-315FPBF Installation
9/7/10 Bradley Corporation • 215-1573 Rev. H; ECM 10-05-031
IMPORTANTE
Lea en su totalidad este manual de instalación para garantizar una instalación
adecuada. Una vez que termine la instalación, entregue este manual al propietario o al
Departamento de Mantenimiento. Es responsabilidad de quien instale el equipo cumplir
con los códigos para desagüe y otra códigos y ordenanzas locales.
Separar todas las piezas del material de embalaje y asegurarse que todas las piezas
estén incluídas antes de desechar cualquier material de embalaje. Si faltase alguna pieza,
no intentar instalar la unidad combinada Bradley hasta obtener las piezas faltantes.
Aclarar el conducto del suministro de agua antes y después de la instalación. Verificar
que no haya fugas y que el flujo de agua sea adecuado. El suministro principal de agua
a la unidad debe estar siempre en posición “ON” (abierto). Se deben tomar medidas a
fin de evitar el corte no autorizado del suministro.
La norma ANSI Z358.1 exige un suministro ininterrumpido del líquido de enjuague a
una presión mínima de 30 psi (0.21 MPa). El líquido de limpieza debe estar tibio en
conformidad con la norma ANSI Z358.1.
Este equipo se debe inspeccionar, probar y anotar semanalmente para mantener un
funcionamiento adecuado. Se debe revisar este equipo anualmente para asegurarse de
que cumpla con la norma ANSI Z358.1.
Los trabajadores que puedan tener contacto con materiales potencialmente peligrosos
deben recibir capacitación sobre la ubicación y operación adecuada de los equipos de
emergencia en conformidad con la norma ANSI Z358.1.
Para consultas sobre la operación o instalación de este producto, visite www.
bradleycorp.com o llame al 1-800-BRADLEY.
Las garantías del producto se pueden encontrar en “Información del producto” o en
nuestro sitio Web, www.bradleycorp.com.
Nota: Los códigos locales pueden exigir la instalación de una válvula de prevención de contraflujo para completar
la instalación correcta. La conformidad con los códigos locales es de responsabilidad del instalador. La válvula se
debe probar anualmente para verificar que funcione de manera correcta. Las válvulas de prevención de contraflujo
no se incluyen con el accesorio y las puede proporcionar el contratista o las puede comprar en Bradley Corporation.
Installation
THIS
SIDE
UP
Packing List
•
•
•
•
P.O.Box309, Menomonee Falls, WI 53051
R
TESTTHISUNIT EACHWEEK
Test-operatevalve(s) each week and sign below.
Reportany malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durchUnterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESESGERÄT1ST WÖCHENTLICH ZU PRÜFEN.
ESSAIHEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signeen bas. S'il y à quelque chose qui ne va pas fait
unrapport immédiatement.
P.O.BOX 309, MENOMONEE FALLS, WI 53052-0309 USA
TEL:1-800-BRADLEY FAX: [phone])
http://www.bradleycorp.com
114-051

5
Installation S19-315BF, S19-315FBF, S19-315PBF, S19-315FPBF
Bradley Corporation • 215-1573 Rev. H; ECM 10-05-031 9/7/10

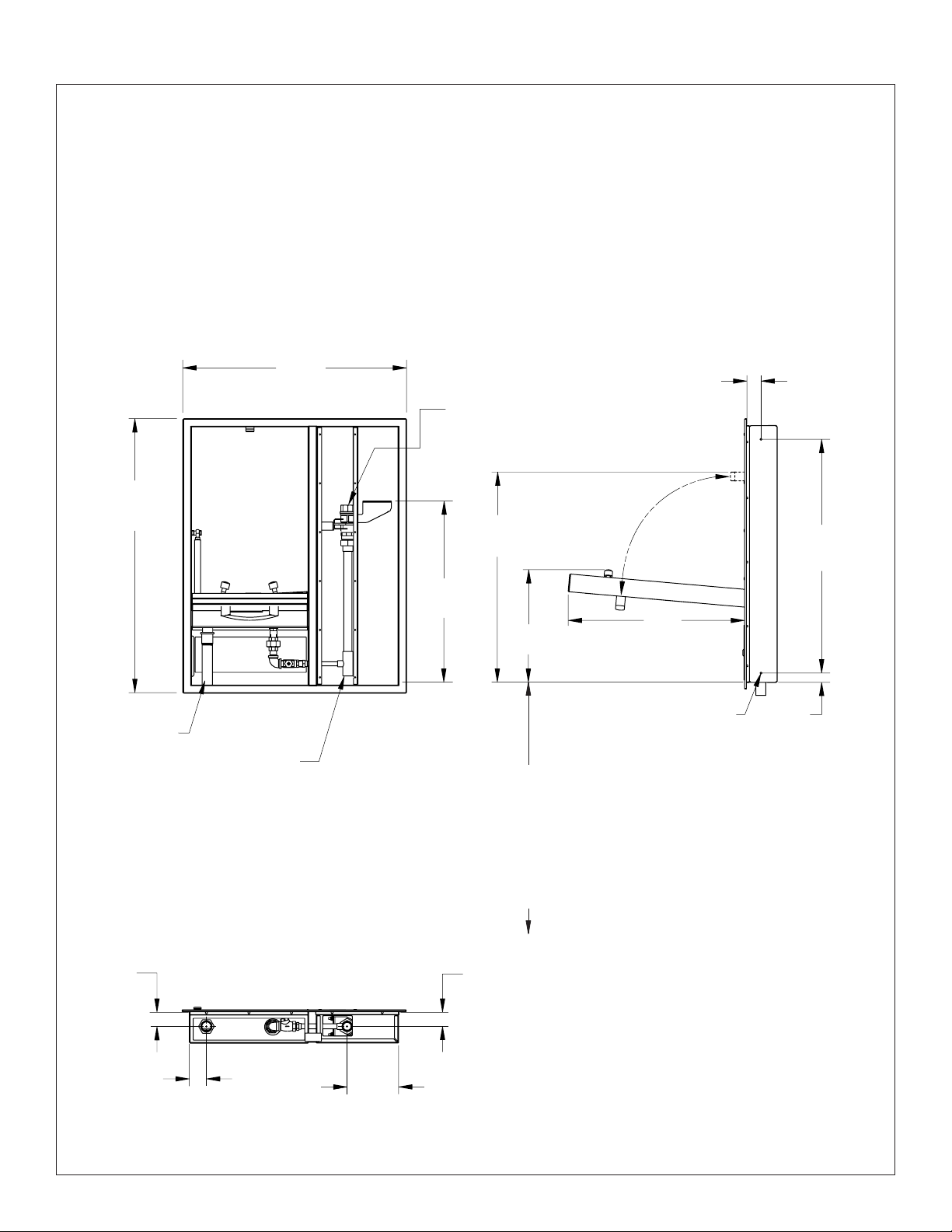

Cabinet Dimensions
Dimensions du cabinet
Dimensiones del armario
Front View
Vue de face
Vista frontal
Bottom View
Vue du dessous
Vista desde abajo
Side View
Vue laterale
Vista lateral
27⁵⁄₈"
(702mm)
Ø 1¼"
(32mm)
22³⁄₈"
(568mm)
33⁵⁄₈"
(854mm)
1" (25mm) NPT to showerhead
de la pomme de douche d’urgence
al cabezal rociador
Ø 1" (25mm)
nominal copper tube supply
tube de cuivre nominal
tubería nominal de cobre
22¾"
(578mm)
29¹⁄₈"
(740mm)
1¹⁄₈"
(29mm)
1⁷⁄₈"
(48mm)
25½"
(648mm)
14¹⁄₁₆"
(357mm)
Ø ¼" mounting hole (qty. 4)
trous de montage (qté. 4)
orificios de montaje (cant. 4)
6³⁄₈"
(162mm)
2¹⁄₁₆"
(52mm)
1¹³⁄₁₆"
(46mm) 1¾"
(44mm)
18¹⁵⁄₁₆"–30¹⁵⁄₁₆" (481mm–786mm)
to floor for ANSI compliance
du sol de la conformité ANSI
al piso para el cumplimiento de ANSI
18¹⁵⁄₁₆"–21¹⁵⁄₁₆" (481mm–557mm)
to floor for “barrier free” compliance
du sol de la conformité "sans barrière"
al piso para el cumplimiento de “fácil acceso”

6
S19-315BF, S19-315FBF, S19-315PBF, S19-315FPBF Installation
9/7/10 Bradley Corporation • 215-1573 Rev. H; ECM 10-05-031
1Rough-in Specifications
Spécifications de mise en place des tuyauteries
Especificaciones para la colocación de las tuberías empotradas
Piping and
adequate
supports
provided by
installer
La tuyauterie
et des supports
adéquats fourni
par l’installateur
La tubería y
los soportes
adecuados
proporcionada
por el instalador
6" (152mm)
minimum clearance
dégagement minimum
separación mínima
25"
(635mm)
min.
25"
(635mm)
min.
Ø 5" (127mm)
ceiling hole
trou de plafond
agujero del techo
Ø 1½" (38mm)
ceiling hole
trou de plafond
agujero del techo
Wall opening
ouverture dans le mur
abertura en la pared
25⁵⁄₈" (651mm) width largeur anchura
32¹⁄₈" (816mm) height hauteur altura
4⁵⁄₁₆"
(110mm)
82" (2083mm) min.
96" (2438mm) max.
to floor
au sol
al piso
82" (2083mm) min.
96" (2438mm) max.
to floor
au sol
al piso
Piping and
adequate
supports
provided by
installer
La tuyauterie
et des supports
adéquats fourni
par l’installateur
La tubería y
los soportes
adecuados
proporcionada
por el instalador
S19-315BF
S19-315PBF
S19-315FBF
S19-315FPBF
4⁵⁄₁₆"
(110mm)

7
Installation S19-315BF, S19-315FBF, S19-315PBF, S19-315FPBF
Bradley Corporation • 215-1573 Rev. H; ECM 10-05-031 9/7/10
2Installation
Installation
Instalación
Piping and adequate supports
provided by installer
La tuyauterie et des supports
adéquats fourni par l’installateur
La tubería y los soportes adecuados
proporcionada por el instalador
Piping and adequate supports
provided by installer
La tuyauterie et des supports
adéquats fourni par l’installateur
La tubería y los soportes adecuados
proporcionada por el instalador
Use teflon
tape only.
Utiliser
uniquement
du ruban de
téflon
Usar cinta
de teflon
solamente.
Use teflon tape only.
Utiliser uniquement
du ruban de téflon
Usar cinta de teflon
solamente.
Provided by installer
Fourni par l’installateur
Proporcionada por el
instalador
Secure cabinet to wall
Fixer le cabinet au mur
Fijar el armario en la pared
S19-315BF
S19-315PBF
S19-315FBF
S19-315FPBF

8
S19-315BF, S19-315FBF, S19-315PBF, S19-315FPBF Installation
9/7/10 Bradley Corporation • 215-1573 Rev. H; ECM 10-05-031
3Connect Water Supply
Raccorder l’approvisionnement en eau
Conecte el suministro de agua
Exploded view of valve and handle assembly
vue éclatée de l’ensemble manette et robinet
vista detallada del conjunto de válvula y manija
to showerhead
au tête de douche
al cabezal rociador
Mount safety sign to wall
Installer l’enseigne de sécurité
au mur
Montar el letrero de seguridad
a la pared
Connect 1" NPT supply piping
Raccordez l’alimentation en
eau NPT de 1"
Conectar la tubería de
suministro NPT de 1"

9
Installation S19-315BF, S19-315FBF, S19-315PBF, S19-315FPBF
Bradley Corporation • 215-1573 Rev. H; ECM 10-05-031 9/7/10
Drench Shower—Assembly of Components and Parts List
Douche d’urgence—Assemblage des composantes et liste des pièces
Ducha de alto flujo—Montaje de los componentes y lista de piezas
Signed
Signed
Signed
Date
Date
Date
Signed
Unterschrift
Signe
Date
Datum
Date
P.O. Box 309, Menomonee Falls, WI 53051
R
TESTTHIS UNIT EACH WEEK
Test-operate valve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
DIESES GERÄT 1STWÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
150-212
(S19-315 BF
or
S19-315PBF)
169-1027
(S19-315 BF or
S19-315PBF)
S24-189
(S19-315 BF or
S19-315PBF)
S24-197
(S19-315 FBF or
S19-315FPBF)
114-052 204-421
Service Prepacks
Paquets de rechange
Paquetes de servicio Valve Mounting Hardware Prepack (includes valve
mounting bracket, nuts, washers and U bolt)
Paquet de quincaillerie pour support du robinet (inclut le
support du robinet, écrous, rondelles et bolon en U)
Paquete de tornillería para el portaválvula (incluye el
portaválvula, tuercas, arandelas y perno en “U”)
Screw prepack (includes Torx T20
power bit and 12 screws)
Paquet des vis (inclut foret T20
Torx et 12 vis)
Paquete de tornillos (incluye la
broca de taladro Torx T20 con 12
tornillos)
Valve/Handle Prepack (includes Handle and Valve Assembly)
Ensemble manette/robinet (inclut l’ensemble manette/robinet)
Conjunto de válvula y manija (incluye el conjunto de válvula y manija)
113-864
(S19-315 BF
or
S19-315PBF)

10
S19-315BF, S19-315FBF, S19-315PBF, S19-315FPBF Installation
9/7/10 Bradley Corporation • 215-1573 Rev. H; ECM 10-05-031
Eyewash—Assembly of Components
Douche Oculaire—Assemblage des composantes
Lavaojos—Montaje de los componentes
1.1
1.2
1.3
1.4
1.5
1.7
1.8
1.9
1.10
1.11
1.12
1.13
1.14 1.15
1.16
1.17
15
10
10
1.6
or
14
17
16
NOTE: Shown in the “ON” position.
NOTE : Montré dans la position de “OUVERTE.”
NOTA: Mostrado en la posición de “CONECTADO.”
NOTE: Items 1.1–1.17 come preassembled as Item 1.
Note : Les articles 1.1–1.17 sont préassemblés tel que 1.
Nota: Los articulos 1.1–1.17 vienen preensambladas como Artículo 1.

11
Installation S19-315BF, S19-315FBF, S19-315PBF, S19-315FPBF
Bradley Corporation • 215-1573 Rev. H; ECM 10-05-031 9/7/10
Eyewash—Assembly of Components
Douche Oculaire—Assemblage des composantes
Lavaojos—Montaje de los componentes
EMERGENCY EYEWASH
PULL HANDLE TO ACTIVATE UNIT
9
8
2
3
7
4
6
5
11
12
13
Eyewash—Parts List
1 S39-679 1Eyewash Assembly
1.1 S05-092 1Eyewash Yoke Assembly
1.2 113-1125 1Pipe - Plated
1.3 118-288 1Valve Body - Plated
1.4 125-120 1O-Ring
1.5 125-135 1O-Ring
1.6 192-016 1Insert, Direction - Plated
1.7 160-413 1Screw, Set
1.8 S39-598 1Actuator Sub-Assembly - Valve
1.9 132-047 1Insert, Flow Control
1.10 125-001CS 1O-Ring
1.11 125-032 1Flow Control
1.12 110-115A 1Hex Nut - Plated
1.13 125-001DA 1O-Ring
1.14 131-082 1 Base
1.15 160-428 1Screw, Set
1.16 113-1058 1Shank
1.17 110-115 1 Hex Nut
2 S39-691 1 Cabinet Assembly
3 S45-2196 1 Handle/Hardware Kit
4 S45-2197 1 Swing-Down Stop Kit
5 269-1836 2 Rod End
6 182-118 1 Spacer
7 140-949 1 Bracket, Swing-Down
8 204-602 1 Decal, Pull Down Eyewash
9 204-603 1 Decal, Concealed Eyewash
10 269-1830 1 Tailpiece
or
269-142 1 Tubular Trap, 1¼"
11 269-1835 1 Gas Spring
12 160-264 1 Bolt,
5⁄16"-18 x 1"
13 160-458 1 Bolt, 5⁄16"-18 x ¾"
14 S27-102 1 Stop Valve
15 169-348 1 Union
16 169-639 1 ½" Elbow, 90°
17 142-002CB 1 Washer
Item Part No. Qty. Description Item Part No. Qty. Description

12
S19-315BF, S19-315FBF, S19-315PBF, S19-315FPBF Installation
9/7/10 Bradley Corporation • 215-1573 Rev. H; ECM 10-05-031
Douche Oculaire—Liste des pièces
1 S39-679 1Assemblage de douche oculaire
1.1 S05-092 1Assemblage de cadre de douche oculaire
1.2 113-1125 1Tuyau (plaque)
1.3 118-288 1Robinet (plaque)
1.4 125-120 1Bague
1.5 125-135 1Bague
1.6 192-016 1Insert Directionnel (plaque)
1.7 160-413 1Vis de réglage
1.8 S39-598 1Dispositif de mise en marche
1.9 132-047 1Insert du controle du débit
1.10 125-001CS 1Bague
1.11 125-032 1Contrôle du debit
1.12 110-115A 1Écrou hexagonal (plaque)
1.13 125-001DA 1Bague
1.14 131-082 1Bride
1.15 160-428 1Vis de réglage
1.16 113-1058 1Tige
1.17 110-115 1 Écrou hexagonal
2 S39-691 1 Cabinet Assembly
3 S45-2196 1 Kit de la manette/quincaillerie
4 S45-2197 1 Kit de la dispositifs d’arrêt pour bras mobile
5 269-1836 2 Embout à tige
6 182-118 1 Entretoise
7 140-949 1 Support du bras mobile
8 204-602 1 Étiquette (Jale)
9 204-603 1 Étiquette (douche oculaire)
10 269-1830 1 Raccord droit de vidange
ou
269-142 1 Siphon, 1¼"
11 269-1835 1 Ressort à gaz
12 160-264 1 Boulon, 5⁄16"-18 x 1"
13 160-458 1 Boulon, 5⁄16"-18 x ¾"
14 S27-102 1 Robinet d’arrêt
15 169-348 1 Joint
16 169-639 1 Coude 90° de ½"
17 142-002CB 1 Rondelle
Piéce Ref. Qté. Description Piéce Ref. Qté. Description
Lavaojos—Lista de piezas
1 S39-679 1Conjunto de la horquilla del lavaojos
1.1 S05-092 1Conjunto de rociadores de lavaojos
1.2 113-1125 1Tubo (niquelado)
1.3 118-288 1Cuerpo de válvula (niquelado)
1.4 125-120 1Arosello
1.5 125-135 1Arosello
1.6 192-016 1Inserto direccional (niquelado)
1.7 160-413 1Tornillo de fijación
1.8 S39-598 1Actuador de la Válvula
1.9 132-047 1Inserto del control de flujo
1.10 125-001CS 1Arosello
1.11 125-032 1Disposito de control de flujo
1.12 110-115A 1Tuerca hexagonal (niquelado)
1.13 125-001DA 1Arosello
1.14 131-082 1 Base
1.15 160-428 1Tornillo de fijación
1.16 113-1058 1Varilla Tornillante
1.17 110-115 1 Tuerca hexagonal
2 S39-691 1 Armario
3 S45-2196 1 Juego de manija y tornillería
4 S45-2197 1 Juego de la retención del brazo oscilante
5 269-1836 2 Extremo de barra
6 182-118 1 Espaciador
7 140-949 1 Soporte del brazo oscilante
8 204-602 1 Etiqueta (Tirez)
9 204-603 1 Etiqueta (lavaojos)
10 269-1830 1 Pieza inferior
o
269-142 1 Sifón, 1¼"
11 269-1835 1 Resortes a gas
12 160-264 1 Perno, 5⁄16"-18 x 1"
13 160-458 1 Perno, 5⁄16"-18 x ¾"
14 S27-102 1 Válvula de retención
15 169-348 1 Unión
16 169-639 1 Codo de 90° de ½"
17 142-002CB 1 Arandela
Art. Pieza N° Cant. Descripción Art. Pieza N° Cant. Descripción
