Bradley S19-310 User manual

Installation
P.O. Box 309
Menomonee Falls, WI 53052 USA
800 BRADLEY (800 272 3539)
[phone]
bradleycorp.com
215-163 Rev. J; ECO 19-05-003
© 2019 Bradley
Page 1 of 14 4/8/2019
S19-310
Combination Drench Shower and
Eyewash
Combiné douche oculaire
Combinación de ducha de
aspersión y lavaojos
Read the instructions in this manual before
beginning installation. Save these instructions
and refer to them for inspection, maintenance
and troubleshooting information.
Lire les instructions du présent manuel avant
de commencer l’installation. Sauvegarder
ces instructions et s’y reporter pour obtenir
des renseignements relatifs à l’inspection, à
l’entretien et au dépannage.
Lea las instrucciones de este manual
antes de comenzar la instalación. Guarde
estas instrucciones y consúltelas para
obtener información sobre la inspección, el
mantenimiento y la solución de problemas.
For questions regarding the operation, installation or maintenance of this product, visit bradleycorp.com
or call 800.BRADLEY (800.272.3539).
Product warranties and parts information may also be found under “Resources” on our website at bradleycorp.com.
Pour toute question concernant le fonctionnement ou l’installation de ce produit, consulter le site
www.bradleycorp.com ou appeler le 1-800-BRADLEY.
Les garanties de produits figurent sous la rubrique « Resources » (Ressources) sur notre site Internet à www.bradleycorp.com.
Para consultas sobre la operación o instalación de este producto, visite www.bradleycorp.com o llame al 1-800-BRADLEY.
Las garantías del producto se pueden encontrar en “Resources” (Recursos) de nuestro sitio Web, www.bradleycorp.com.

2
S19-310 Installation
4/8/2019 Bradley • 215-163 Rev. J; ECO 19-05-003
Table of Contents
Pre-Installation Information .........................................................................................................................................................................................3
Supplies Required.......................................................................................................................................................................................................4
Secure base to floor....................................................................................................................................................................................................4
Assemble components................................................................................................................................................................................................4
Connect water supply..................................................................................................................................................................................................4
Assembly of Components ...........................................................................................................................................................................................5
Parts List .....................................................................................................................................................................................................................6
Table des matières
Avant l’installation....................................................................................................................................................................................................... 7
Equipements nécessaires...........................................................................................................................................................................................8
Fixation de la bride au sol...........................................................................................................................................................................................8
Assemblage des composantes ...................................................................................................................................................................................8
Raccordement de l’alimentation en eau......................................................................................................................................................................8
Assemblage des composantes ...................................................................................................................................................................................9
Liste des piéces ........................................................................................................................................................................................................10
Contenido
Información previa a la instalación........................................................................................................................................................................... 11
Materiales necesarios ...............................................................................................................................................................................................12
Fijar la base al piso...................................................................................................................................................................................................12
Montar los componentes...........................................................................................................................................................................................12
Conectar el suministro de agua ................................................................................................................................................................................12
Armado de los componentes ....................................................................................................................................................................................13
Lista de piezas ..........................................................................................................................................................................................................14

3
Installation S19-310
Bradley • 215-163 Rev. J; ECO 19-05-003 4/8/2019
Safety Information
To ensure proper operation:
Installation
This fixture has been designed and 3rd party tested to meet ANSI/ISEA Z358.1. The system must be tested periodically to be
sure it is functioning properly to meet the standard. Please refer to the ANSI/ISEA Z358.1 standard on testing requirements.
The installation, maintenance and location of all safety drench showers, eye and eye/face washes must comply with the
requirements of ANSI/ISEA Z358.1. Workers who may come in contact with potentially hazardous materials should be trained
regarding the location and proper operation of emergency equipment per ANSI/ISEA Z358.1.
ANSI/ISEA Z358.1 requires this unit to be used with a clean, potable, uninterrupted supply of tepid water. Bradley plumbed
emergency fixtures require a minimum of 30 psi flowing pressure in order to function as designed and meet the ANSI/ISEA Z358.1
standard.
Before installation make sure that this equipment will meet the requirements of the potential hazardous contaminants in your
location.
Installation of this system must be completed by a qualified plumber in compliance with all national and local codes. Compliance
and conformity to drain requirements and other local codes and ordinances is the responsibility of the installer.
Weekly Inspections
To ensure all emergency shower and eye/face wash fixtures are ready to be used when needed, regular checks and maintenance
must be conducted. Weekly inspections must be conducted on all safety equipment to make sure a suitable flushing fluid supply is
present and to make sure the equipment is in good operating condition.
Water Temperature
ANSI/ISEA Z358.1 requires tepid water. Suitable range is 60°F to 100°F (16°C to 38°C). Personal injury is possible outside this
temperature range.

4
S19-310 Installation
4/8/2019 Bradley • 215-163 Rev. J; ECO 19-05-003
Supplies Required
• (3) 3/8" floor anchors and bolts
• Teflon tape and pipe sealant
• Piping to 1¼" NPT water supply inlet and 1¼"
NPT drain outlet on unit
• Adequate supply pipe supports
• Minimum 4" (102mm) drain to accommodate 30
gallons (115 liters) per minute discharge for shower
waste
• OPTIONAL: sign-mounting hardware

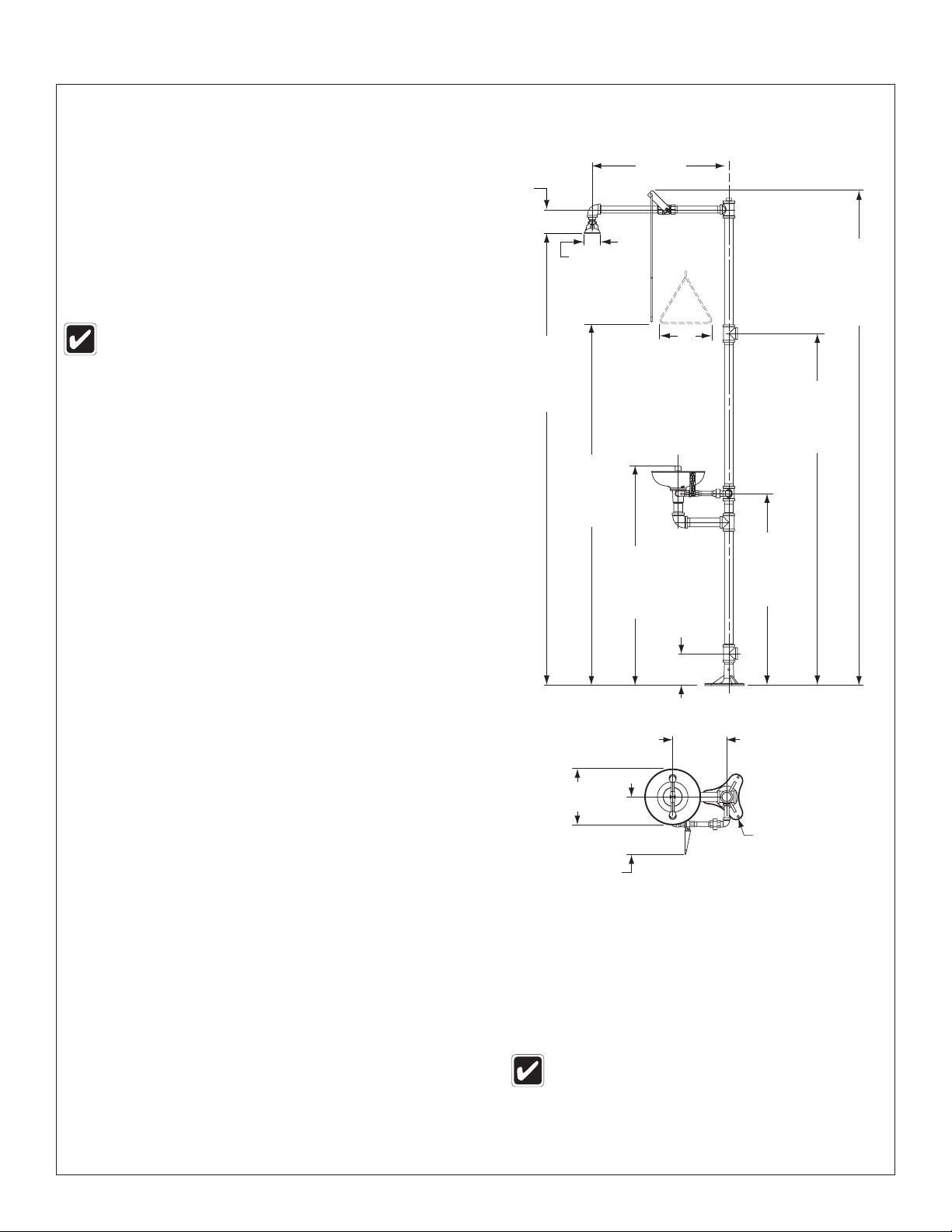

All dimensions assume standard thread
engagement. Variations in manufacturing allow
for +/- 1/8" (3mm) per threaded joint. To find
the tolerance of a dimension, add the number
of thread joints in between a dimension and
multiply it by 1/8 (3mm).
Ø9" (229mm) Flange
with (3) Ø3⁄8" (10mm)
Holes on Ø8" (203mm)
Bolt Circle
Top View From Bowl
9"
(229mm)
253⁄8"
(645mm)
86"
(2184mm)
to Bottom
of Base
68½"
(1740mm)
to Bottom
of Base
Ø 10"
(254mm)
10½"
(267mm)
9½"
(241mm)
66"
(1676mm)
to Bottom
of Base
6"
(152mm)
4½"
(114mm)
Ø 3.1"
(78.7mm) 941⁄8"
(2391mm)
to Bottom
of Base
42"
(1067mm)
to Bottom
of Base
363⁄8"
(924mm)
to Bottom
of Base
Local codes may require the installation of a
backflow prevention valve to complete proper
installation. Backflow prevention valves are not
included with the fixture and may be supplied
by the contractor or purchased from Bradley
Corporation.
Secure base to floor
1. Install three suitable anchors (supplied by
installer) for 3⁄8" bolts in the floor.
2. Bolt the base to the floor anchors using 3⁄8"
bolts (supplied by installer).
Assemble components
1. Assemble the remaining unit components as
shown on page 4. For ease of installation,
disassemble the union (#18) prior to assembly.
2. Apply pipe sealant (by installer) to all male-
threaded pipe joints.
3. Use the rubber grip pad provided or a strap
wrench around pipes when tightening to prevent
marring the Bradtect® protective, safety yellow
coating. Place the grip pad on the pipe, then put
the wrench over the grip pad and turn the pipe
with the wrench.
4. Bottom edge of the showerhead should be 86"
(2180mm) from floor.
Connect water supply
NOTICE! Do not rely on Bradley’s Combination Unit
to support supply piping.
1. Connect water supply piping to 1¼" NPT inlet
on unit (piping by installer). Provide adequate
supports (by installer) for supply pipe using pipe
hangers or other means.
2. Connect drain piping to 1¼" NPT drain outlet on
unit (piping by installer).
3. Hang the safety sign from the unit with the
curtain hooks provided (or mount it to the wall
using sign-mounting hardware by installer).
4. Open water supply lines. Test for leaks and
adequate water flow.

5
Installation S19-310
Bradley • 215-163 Rev. J; ECO 19-05-003 4/8/2019

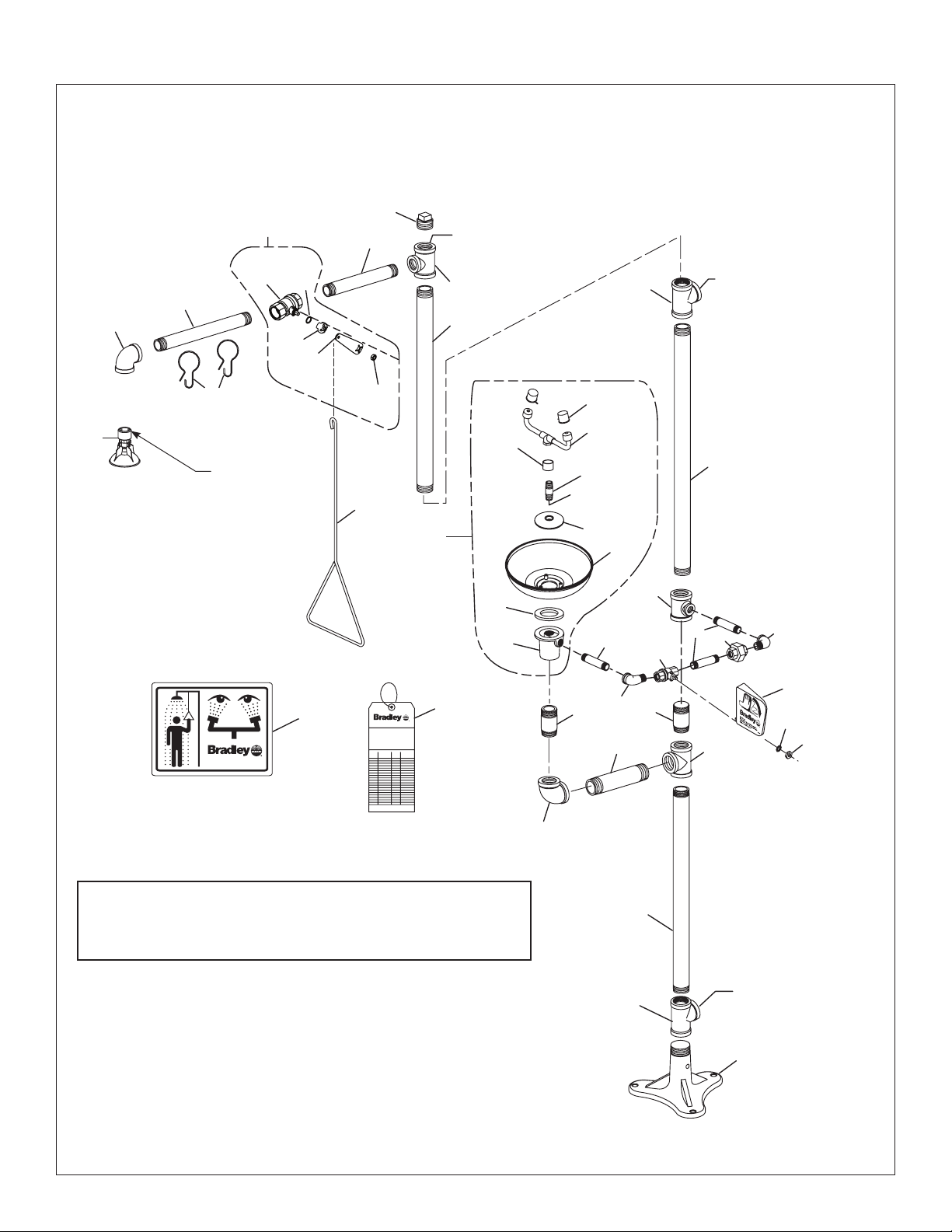

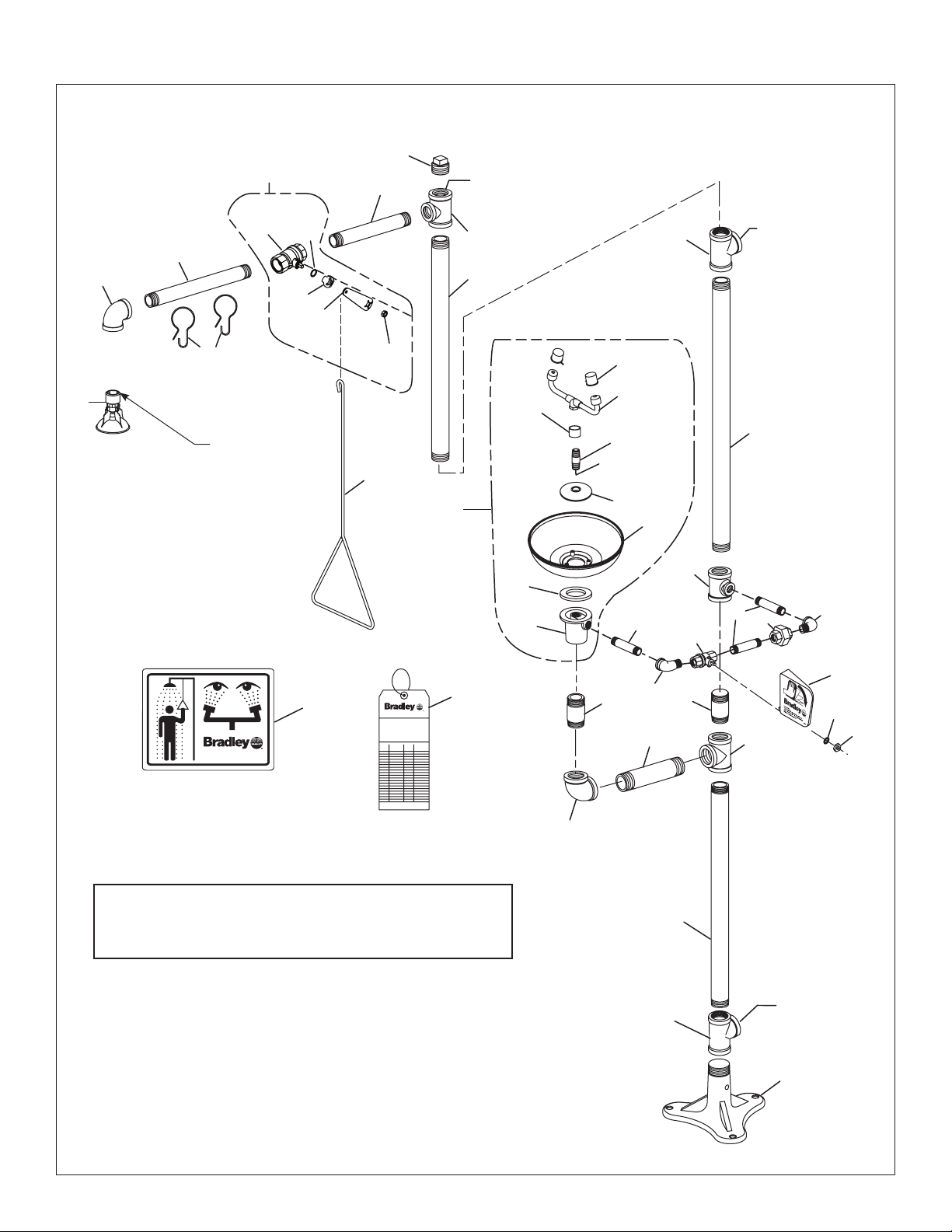

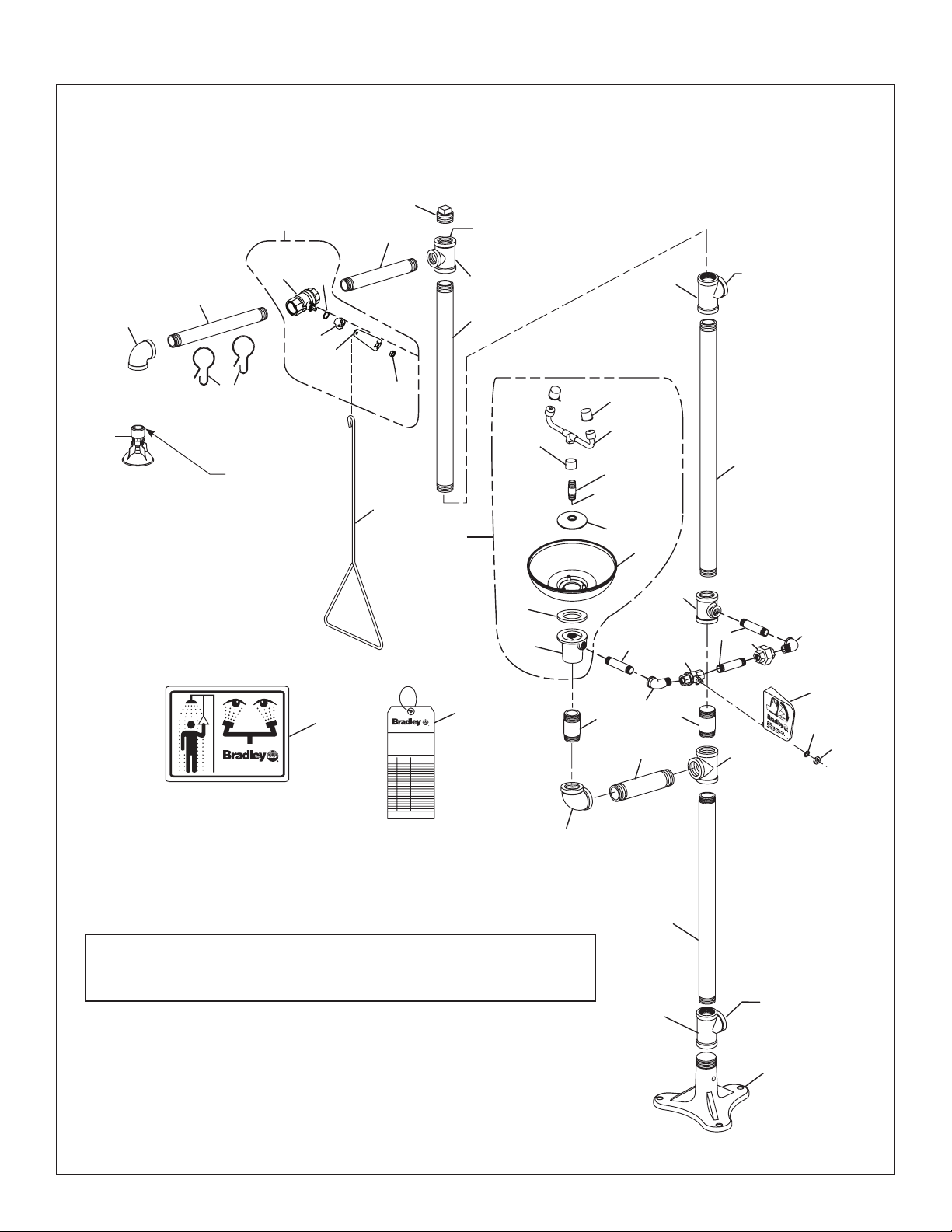

Assembly of Components
15
P.O. BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FA X:(262-251-5817)
http://www.bradleycorp.com
114-052
P.O. Box 309, Menomonee Falls,WI 53051
R
TESTTHIS UNIT EACH WEEK
Test-operate valve(s)each week and sign below.
Report any malfunctions immediately.
Ventil(e) wöchentlich imTestbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1STWÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Test le fonctionnementdes valves chaque semaine et
signe en bas. S'il y à quelque chose qui ne va pas fait
un rapport immédiatement.
27 28
13
1
2
3
4
2
5
6
2
7
8
9
3
11
12
17
17
20
24
19
25
26.1
26.2
26.3
26.4
26.5
26.7
23
21.1
21
22
18
26.6
10
10.31
10.2
10.4
10.3
10.5
26
26.8
14
20
NOTE: Items 10.1–10.5 come preassembled as Item 10.
Items 26.1–26.8 come preassembled as item 26.
1¼" NPT
Supply Inlet
1¼" NPT
Drain Outlet
NOTE: If tee (Item 7) is used as a supply
inlet, use plug (Item 8) on tee (Item 2)
Optional 1¼" NPT Supply
Inlet (best for rigid support)
Flow control
this end
NOTE: Use
teflon tape only.

6
S19-310 Installation
4/8/2019 Bradley • 215-163 Rev. J; ECO 19-05-003
Parts List
Prepack S45-122 includes items 21, 21.1, 24, 25
Prepack S45-123 includes items 21.1, 24, 25
Item Part No. Qty. Description
1 131-059 1 Base
2 169-727 3 Pipe Tee 1¼" NPT
3 113-006LW 2 Pipe 1¼" NPT x 22½"
4 S06-136 1 Pipe Solid 1¼" NPT x 3"
5 169-841 1 Reducing Tee 1¼" x 1¼" x ½"
6 113-006LC 1 Pipe 1¼" NPT x 27½"
7 169-722 1 Reducing Tee 1¼" x 1¼" x 1"
8 169-724 1 Pipe Plug 1¼" NPT
9 113-006LL 1 Pipe 1" NPT x 9"
10 S30-059 1 Stay-Open Ball Valve
Assembly 1" NPT
10.2 128-201 1 Handle
10.3 S27-278 1 1" Ball Valve with Jam Nut
10.31 110-214 1 Jam Nut only
10.4 124-048 1 Washer, Friction
10.5 153-489 1 Adapter
11 113-006LK 1 Pipe 1" NPT x 12"
12 169-847 1 90° Elbow 1" NPT
13 151-001 2 Curtain Hook
14 S24-188 1 Showerhead Assembly
15 128-156A 1 Pull Rod - 25½" Long
16 269-915 1 Grip Pad (not shown)
Item Part No. Qty. Description
17 169-025 2 Elbow ½" NPT
18 169-726 1 Union ½" Female NPT
19 113-006QX 1 Pipe 1¼" NPT x 73⁄32"
20 113-006LQ 3 Pipe ½" NPT x 3½"
21 S27-282 1 ½" Ball Valve with Jam Nut
21.1 110-215 1 Jam Nut only
22 169-764 1 90° Pipe Elbow 1¼" NPT
23 113-006LE 1 Pipe Nipple 1¼" NPT x 3"
24 128-135 1 Handle
25 142-002DA 1 Lockwasher
26 S90-284 1 Std. Plastic Bowl Assy.
26.1 111-039 1 Inlet Drain Fitting
26.2 124-028 1 Center Seal Gasket
26.3 154-058 1 Plastic Bowl
26.4 173-025 1 Cup Strainer
26.5 S21-071 1 Supply Pipe Assy.
26.6 113-1185 1 Spacer, Drain
26.7 S05-091 1 Eyewash Yoke
26.8 107-371 2 Tethered Dust Cover
27 114-052 1 Safety Sign
28 204-421 1 Emergency Inspection Tag

7
Installation S19-310
Bradley • 215-163 Rev. J; ECO 19-05-003 4/8/2019
Renseignements de sécurité
Afin d’assurer un fonctionnement adéquat :
Installation
Cet appareil a été conçu et mis à l’essai par une tierce partie afin de se conformer à la norme ANSI/ISEA Z358.1. Le système
doit être testé périodiquement afin de s’assurer de son bon fonctionnement et qu’il se conforme à la norme. Prière de consulter la
norme ANSI/ISEA Z358.1 au sujet des exigences de test.
L’installation, l’entretien et l’emplacement de toutes les douches d’urgence, oculaires et oculaires-faciales doivent être conformes
aux exigences de la norme ANSI Z358.1. Les ouvriers susceptibles d’entrer en contact avec des matières potentiellement
dangereuses doivent recevoir une formation sur la mise en place et le bon fonctionnement du matériel d’urgence conformément à
la norme ANSI/ISEA Z358.1.
La norme ANSI/ISEA Z358.1 exige que cet appareil soit utilisé avec une source ininterrompue d’eau tiède propre, potable. Les
appareils d’urgence Bradley à raccord de plomberie exigent une pression d’écoulement d’au moins 30 lb/po2 pour fonctionner tel
que calculé et se conformer à la norme ANSI/ISEA Z358.1.
S’assurer avant l’installation que cet équipement se conformera aux exigences relatives aux contaminants potentiels dangereux
de votre emplacement.
L’installation de ce système doit être confiée à des plombiers qualifiés conformément aux réglementations en vigueur. La mise en
conformité et le respect des normes d’écoulement et autre réglementation en vigueur relèvent de la responsabilité de l’installateur.
Inspections hebdomadaires
Pour s’assurer que tous les appareils de douche d’urgence et de douche oculaire et faciale sont prêts à l’emploi en cas de besoin,
des contrôles et un entretien doivent être effectués à intervalles réguliers. Des inspections hebdomadaires doivent être effectuées
sur tout le matériel de sécurité pour s’assurer qu’il y a une alimentation suffisante en liquide de rinçage et que le matériel est en
bon état de fonctionnement.
Température de l’eau
ANSI/ISEA Z358.1 exige une eau tiède. La plage qui convient est de 16 °C à 38 °C (60 °F à 100 °F). Des lésions corporelles sont
possibles en dehors de cette plage de température.

8
S19-310 Installation
4/8/2019 Bradley • 215-163 Rev. J; ECO 19-05-003
Equipements nécessaires :
• 3 ancrages au sol et boulons de 3⁄8"
• Produit d’étanchéité pour tuyaux
• Tuyau d’alimentation pour branchement au raccord
NPT de 1¼" d’arrivée d’eau de l’appareil
• Supports adéquats pour la tuyauterie d’alimentation
• Tuyau de vidange de 1¼" NPT pour la douche
oculaire
• Un renvoi de 4" minimum pour la douche d’urgence
assurant une capacité de vidange de 30 gal/mn
(115 l/mn)
• Quincaillerie pour l’installation de l’enseigne
Bride Ø9" (229mm)
avec (3) trois trous de
Ø3⁄8" (10mm) sur un
de Ø8" (203mm)
9"
(229mm)
253⁄8"
(645mm)
86"
(2184mm)
au fond de
la bride
68½"
(1740mm)
au fond de
la bride
Ø 10"
(254mm)
10½"
(267mm)
9½"
(241mm)
66"
(1676mm)
au fond de
la bride
6"
(152mm)
4½"
(114mm)
Ø 3.1"
(78.7mm)
941⁄8"
(2391mm)
au fond de
la bride
42"
(1067mm)
au fond de
la bride
363⁄8"
(924mm)
au fond de
la bride
Vue supérieure de cuvette
Toutes les dimensions supposent un
engagement de filetage standard. Les
variations de fabrication prévoient +/- 3,1
mm (1⁄8") par joint fileté. Pour trouver
la tolérance d’une dimension, ajouter
le nombre de joints filetés entre une
dimension et le multiplier par 3,1 mm (1⁄8").
Fixation de la bride au sol
1. Installez 3 ancrages (non fournis) pour vis de 3/8" dans
le sol.
2. Vissez la bride dans les ancrages à l’aide des vis de
3/8" (non fournies).
Assemblage des composantes
1. Assemblez d’abord la douche d’urgence, puis la douche
oculaire (voir page 8).
2. Pour faciliter l’installation, débrancher l’union (#18)
avant l’assemblage.
3. Mettez du produit d’étanchéité (non fourni) sur tous les
filetages mâles.
4. Utilisez des tampons autour des tuyaux pour ne pas
les endommager lors du serrage. Placez le tampon sur
le tuyau puis la clé par dessus. Laissez le tampon en
place, et tournez le tuyau avec la clé.
5. Le bord inférieur de la pomme de la douche d’urgence
doit se trouver à 86" (2180mm) du sol.
Les codes locaux peuvent exiger l’ installation d’une
soupape de prévention d’écoulement de retour pour
réaliser une installation appropriée. Les soupapes de
prévention d’écoulement de retour ne sont pas fournies
avec l’appareil et peuvent être fournies par l’entrepreneur
ou achetées auprès de Bradley Corporation.
Raccordement de l’alimentation en eau
NOTICE! Ne pas utiliser la douche d’urgence Bradley pour
supporter la tuyauterie d’alimentation.
1. Raccordez l’alimentation en eau sur l’orifice d’alimentation
de 1¼" NPT (tuyauterie non fournie). Prévoyez des
supports adéquats (non fournis) pour la tuyauterie
d’alimentation.
2. Raccordez le tuyau de vidange sur l’orifice de vidange de 1¼ "
NPT (tuyauterie non fournie).
3. Installer l’enseigne de sécurité au mur à l’aide de la quincaillerie
d’installation (fournie par l’installateur).
4. Ouvrir les conduites d’arrivée d’eau. Vérifier l’étanchéité et la
suffisance du débit d’eau.

9
Installation S19-310
Bradley • 215-163 Rev. J; ECO 19-05-003 4/8/2019
Assemblage des composantes
15
P.O. BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FA X:(262-251-5817)
http://www.bradleycorp.com
114-052
P.O. Box 309, Menomonee Falls,WI 53051
R
TESTTHIS UNIT EACH WEEK
Test-operatevalve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1STWÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chosequi ne va pas fait
un rapport immédiatement.
27 28
13
1
2
3
4
2
5
6
2
7
8
9
3
11
12
17
17
20
24
19
25
26.1
26.2
26.3
26.4
26.5
26.7
23
21.1
21
22
18
26.6
10
10.31
10.2
10.4
10.3
10.5
26
26.8
14
20
Alimentation
1¼" NPT
Orifice de vidange
1¼" NPT
NOTE: Les articles 10.1–10.5 sont préassemblés tel que 10.
Les articles 26.1–26.8 sont préassemblés tel que 26.
NOTE: Si le raccord en té (point nº 7) est utilisé comme orifice
d’admission, utiliser le bouchon (point nº 8) au point nº 2.
Alimentation
1¼" NPT
Contrôle du
débit, ce bout
NOTE: Utiliser
uniquement du
ruban de téflon.

10
S19-310 Installation
4/8/2019 Bradley • 215-163 Rev. J; ECO 19-05-003
Liste des piéces
Paquet S45-122 comprend les éléments 21, 21.1, 24, 25
Paquet S45-123 comprend les éléments 21.1, 24, 25
Piéce Réf Qté Description
1 131-059 1 Bride
2 169-727 3 Té 1¼" NPT
3 113-006LW 2 Tuyau 1¼" NPT x 22½"
4 S06-136 1 Tuyau plein 1¼" NPT x 3"
5 169-841 1 Té de réduction 1¼" x 1¼" x
½"
6 113-006LC 1 Tuyau 1¼" NPT x 27½"
7 169-722 1 Té de réduction 1¼" x 1¼"
x 1"
8 169-724 1 Bouchon 1¼" NPT
9 113-006LL 1 Tuyau 1" NPT x 9"
10 S30-059 1 Robinet de 1" à tournant
sphérique
10.2 128-201 1 Manette
10.3 S27-278 1 Robinet 1" (avec écrou)
10.31 110-214 1 Écrou (seulement)
10.4 124-048 1 Rondelle
10.5 153-489 1 Adaptateur
11 113-006LK 1 Tuyau 1" NPT x 12"
12 169-847 1 Coude 90° de 1" NPT
13 151-001 2 Crochet
14 S24-188 1 Tête de douche
15 128-156A 1 Tige - 25½"
16 269-915 1 Tampon anti dérapant (non
montré)
Piéce Réf Qté Description
17 169-025 2 Coude ½" NPT
18 169-726 1 Union ½" Femelle NPT
19 113-006QX 1 Tuyau 1¼" NPT x 73⁄32"
20 113-006LQ 3 Tuyau ½" NPT x 9 cm (3½")
21 S27-282 1 Robinet ½" (avec écrou)
21.1 110-215 1 Écrou (seulement)
22 169-764 1 Tuyau Coude 90° 1¼" NPT
23 113-006LE 1 Mamelon de tuyau 1¼" NPT
x 3"
24 128-135 1 Manette
25 142-002DA 1 Rondelle de blocage
26 S90-284 1 Cuvette en plastique std.
26.1 111-039 1 Raccord de vidange
26.2 124-028 1 Joint d’etanchéité
26.3 154-058 1 Cuvette en plastique
26.4 173-025 1 Crépine
26.5 S21-071 1 Tuyauteire d’alimentation
26.6 113-1185 1 Entretoise
26.7 S05-091 1 Arcade de douche oculaire
26.8 107-371 2 Couvercle anti-poussières
27 114-052 1 Enseigne de sécurité
28 204-421 1 Etiquette d’inspection

11
Installation S19-310
Bradley • 215-163 Rev. J; ECO 19-05-003 4/8/2019
Información de seguridad
Para garantizar el funcionamiento correcto:
Instalación
Este equipo se diseñó y se probó por terceros para cumplir con la norma ANSI/ISEA Z358.1. El sistema se debe probar
periódicamente para asegurarse de que está funcionando correctamente para cumplir con la norma. Consulte la norma ANSI/
ISEA Z358.1 sobre los requisitos de prueba.
La instalación, el mantenimiento y la ubicación de todas las duchas, lavaojos y lavaojos/lavacara de seguridad deben cumplir
con los requisitos de la norma ANSI/ISEA Z358.1. Los trabajadores que puedan tener contacto con materiales potencialmente
peligrosos deben recibir capacitación sobre la ubicación y operación adecuada de los equipos de emergencia según la norma
ANSI/ ISEA Z358.1.
La norma ANSI/ ISEA Z358.1 exige que esta unidad se use con agua tibia, limpia, potable y proveniente de un suministro
ininterrumpido. Los equipos de emergencia con tuberías de Bradley requieren una presión de flujo mínima de 2,1 bar (30 psi)
para que funcionen según fueron diseñados y cumplan con la norma ANSI/ISEA Z358.1.
Antes de la instalación, asegúrese de que este equipo cumplirá con los requisitos acerca de los posibles contaminantes
peligrosos en su ubicación.
La instalación de este sistema la debe realizar un plomero calificado según los códigos nacionales y locales. Es responsabilidad
del instalador cumplir cabalmente los requisitos de desagüe y otros códigos y ordenanzas locales.
Inspecciones semanales
Se deben realizar revisiones y mantenimiento regulares para garantizar que todas las duchas y accesorios de lavado ocular/facial
de emergencia estén listos para usar cuando se necesiten. Las inspecciones semanales se deben realizar en todos los equipos
de seguridad, para garantizar que exista un suministro de líquido de limpieza adecuado y para asegurarse de que los equipos
estén en buenas condiciones.
Temperatura del agua
ANSI/ISEA Z358.1 requiere agua tibia. El rango adecuado es de 16 °C a 38 °C (60 °F to 100 °F). Se pueden producir lesiones
corporales fuera de este rango de temperatura.

12
S19-310 Installation
4/8/2019 Bradley • 215-163 Rev. J; ECO 19-05-003
Brida de Ø9" (229mm)
con (3) orificios de Ø 3⁄8"
(10mm) en un circulo de
perno de Ø8" (203mm)
Vista superior desde el tazón de fuente
Materiales necesarios
• (3) anclas para el piso y pernos de 3/8"
• Sellador de tubería
• Tubería a la entrada de suministro de agua NPT de 1¼"
• Apoyos de tubería de suministro adecuados
• Tubería a la salida del desagüe NPT a 1¼" para el mecanismo
del lavado de los ojos en la unidad
• Desagüe mínimo de 4" para acomodar la descarga de 30
galones por minuto del desprendimiento de la ducha
• Tornillería para montar el aviso de seguridad
9"
(229mm)
253⁄8"
(645mm)
86"
(2184mm)
a la parte
inferior de
la base
68½"
(1740mm)
a la parte
inferior de
la base
Ø 10"
(254mm)
10½"
(267mm)
9½"
(241mm)
66"
(1676mm)
a la parte
inferior de
la base
6"
(152mm)
4½"
(114mm)
Ø 3.1"
(78.7mm)
941⁄8"
(2391mm)
a la parte
inferior de
la base
42"
(1067mm)
a la parte
inferior de
la base
363⁄8"
(924mm)
a la parte
inferior de
la base
Todas las dimensiones asumen el
enganche de rosca estándar. Las
variaciones en la fabricación permiten
+/- 3,1 mm (1⁄8") por junta roscada.
Para encontrar la tolerancia de una
dimensión, agregue el número de
juntas roscadas entre una dimensión y
multiplíquelo por 3,1 mm (1⁄8").
Fijar la base al piso
1. Instalar en el piso tres anclas adecuadas (suministradas por el
instalador) para pernos de 3⁄8".
2. Empernar la base a las anclas del piso usando pernos de 3⁄8"
(suministrados por el instalador).
Montar los componentes
1. Montar primero los componentes de la ducha de alto flujo y
luego montar los componentes del mecanismo para el lavado de
los ojos (página 12).
2. Para facilitar el ensamblaje, desconecte la unión (#18) previa a
la instalación.
3. Aplicar sellador de tubería (suministrada por el instalador) a
todas las juntas de tubería de rosca macho.
4. Usar una almohadilla de agarre alrededor de la tubería al apretar
para evitar estropearla. Colocar la almohadilla de agarre en la
tubería y entonces poner la llave sobre la almohadilla . Con la
almohadilla de agarre colocada, girar la tubería con una llave.
5. El borde inferior del cabezal rociador debe quedar a 86"
(2180mm) del piso.
Conectar el suministro de agua
¡AVISO! No contar con la unidad combinada Bradley para
sostener la tubería de suministro.
1. Conectar la tubería de suministro de agua a la entrada NPT de
1¼" (tubería suministrada por el instalador). Proveer los soportes
adecuados (suministrados por el instalador) para la tubería de
suministro usando ganchos para tubería u otros medios.
2. Conectar la tubería de desagüe a la salida de desagüe NPT de
1¼" (tubería suministrada por el instalador).
3. Fije el aviso de seguridad a la pared, usando tornillería
adecuada (proporcionada por el instalador).
4. Abra las tuberías de suministro de agua. Compruebe si hay
filtraciones y un flujo de agua adecuado.
Los códigos locales pueden exigir la instalación de una
válvula de prevención de contraflujo para completar
la instalación correcta. Las válvulas de prevención de
contraflujo no se incluyen con el accesorio y las puede
proporcionar el contratista o las puede comprar en
Bradley Corporation.

13
Installation S19-310
Bradley • 215-163 Rev. J; ECO 19-05-003 4/8/2019
Armado de los componentes
15
P.O. BOX 309, MENOMONEE FALLS,WI 53052-0309 USA
TEL:1-800-BRADLEY FA X:(262-251-5817)
http://www.bradleycorp.com
114-052
P.O. Box 309, Menomonee Falls,WI 53051
R
TESTTHIS UNIT EACH WEEK
Test-operatevalve(s) each week and sign below.
Report any malfunctions immediately.
Ventil(e)wöchentlich im Testbetrieb prüfen, bestätigt
durch Unterschrift. Jegliche Störung sofort melden.
Date
Datum
Date
Signed
Unterschrift
Signe
Date
Date
Date Signed
Signed
Signed
DIESES GERÄT 1STWÖCHENTLICH ZU PRÜFEN.
ESSAI HEBDOMADAIRE
Testle fonctionnement des valves chaque semaine et
signe en bas. S'il y à quelque chosequi ne va pas fait
un rapport immédiatement.
27 28
13
1
2
3
4
2
5
6
2
7
8
9
3
11
12
17
17
20
24
19
25
26.1
26.2
26.3
26.4
26.5
26.7
23
21.1
21
22
18
26.6
10
10.31
10.2
10.4
10.3
10.5
26
26.8
14
20
Nota: Si el acoplamiento en T se usa como
entrada, utilizar el tapón artículo Nº 2.
NOTA: Los artículos del 10.1 al 10.5 vienen previamente montados como Artículo 10.
Los artículos del 26.1 al 26.8 vienen previamente montados como Artículo 26.
Entrada de
suministro
1¼" NPT
Salida de drenado
1¼" NPT
Entrada de suministro
1¼" NPT
Control del flujo
en este extremo
NOTA: Usar
cinta de teflon
solamente.

14
S19-310 Installation
4/8/2019 Bradley • 215-163 Rev. J; ECO 19-05-003
Lista de piezas
Paquete S45-122 incluye art. 21, 21.1, 24, 25
Paquete S45-123 incluye art. 21.1, 24, 25
Art. Pieza N° Cant Descripción
1 131-059 1 Base
2 169-727 3 Tubo en T NPT de 1¼"
3 113-006LW 1 Tubo NPT de 1¼" x 22½"
4 S06-136 1 Tubo sólido 1¼" NPT x 3"
5 169-841 1 T de reducción 1¼" x 1¼" x
½"
6 113-006LC 1 Tubo NPT de 1¼" x 27½"
7 169-722 1 T de reducción 1¼" x 1¼" x 1"
8 169-724 1 Tapón
9 113-006LL 1 Tubo NPT de 1" x 9"
10 S30-059 1 Válvula de flotador NPT de 1"
10.2 128-201 1 Manija
10.3 S27-278 1 Válvula de flotador de 1" (con
tuerca)
10.31 110-214 1 Tuerca (solamente)
10.4 124-048 1 Rondana
10.5 153-489 1 Adaptador
11 113-006LK 1 Tubo NPT de 1" x 12"
12 169-847 1 Codo NPT de 90° de 1"
13 151-001 2 Gancho
14 S24-188 1 Conjunto de cabezal rociador
15 128-156A 1 Varilla de tiro 25½"
16 269-915 1 Almohadilla de agarre
preempaquetada
17 169-025 2 Codo NPT de ½"
18 169-726 1 Unión NPT hembra de ½"
Art. Pieza N° Cant Descripción
19 113-006QX 1 Tubo NPT de 1¼" x 73⁄32"
20 113-006LQ 3 Tubo NPT x 3½"
21 S27-282 1 Válvula de bola de ½" (con
tuerca)
21.1 110-215 1 Tuerca (solamente)
22 169-764 1 Codo NPT de 90° de 1¼"
23 113-006LE 1 Tubo de empalme 1¼" NPT
x 3"
24 128-135 1 Conjunto de la manillae
25 142-002DA 1 Contratuerca
26 S90-284 1 Conj. del recipiente de
plástico estándar
26.1 111-039 1 Conexión para la entrada del
desagüe
26.2 124-028 1 Empaquetadura del sello
central
26.3 154-058 1 Receptor (plástico)
26.4 173-025 1 Coladera del contenedor
26.5 S21-071 1 Conjunto de la tubería del
suministro
26.6 113-1185 1 Espaciador
26.7 S05-091 1 Grillete del mecanismo
ligaduras
26.8 107-371 1 Cubiertas contra el polvo con
ligaduras
27 114-052 1 Letero de seguridad
28 204-421 1 Etiqueta de emergencia
