Burkert 1094 Standard User manual

Fluid Control Systems
Ansteuerelektronik / Control electronics / Electronique de pilotage
Type 1094
für Proportionalventile
for Propotional valves
pour les vannes proportionelles
Betriebsanleitung / Operating Instructions / Instructions de service

Typ 1094
Sie
•haben technische Fragen oder Probleme
•wollen mehr wissen über die Produkte und Produktpalette der Fa. Bürkert
•haben Anregungen zu dieser Betriebsanleitung
Wir
•sind unter den auf der Rückseite genannten Adressen und Telefonnummern für Sie zu
erreichen
You
•have technical questions or problems
•want to know more about these products and about the Bürkert product range
•have comments regarding these operating instructions
We
•are available to help you at the addresses and telephone numbers listed at the
backside of the cover
Vous
•avez des questions techniques ou des problèmes
•voulez en savoir davantage sur les produits et la gamme des produits de la maison
Bürkert
•avez des suggestions concernant ces instructions de service
Nous
•sommes à votre disposition aux adresses et numéros de téléphone de la couverture

Betriebsanleitung-Nr. 803 037
Anschlußbild / Connecting Diagramm / Schéma de raccordement
Type 1094-PHR
Normschienenelektronik / Standard Rail Electronics / Electronique
pour profil normalisé
Anschlußklemmen / Connection terminals /
Bornes de raccordement
AN 1
1 Betriebsspannung (24 - 28 V DC)
Operating voltage (24 - 28 V DC)
Tension de service (24 - 28 VDC)
2 Masse (Betriebsspannung)
Earth (operating voltage)
Masse (tension de service)
3 Masse (Monitorsignal)
Earth (monitor signal)
Masse (signal du moniteur)
4 Normsignaleingang
Standard signal input
Entrée du signal normalisé
5 Masse (Normsignaleingang)
Earth (standard signal input)
Masse (entrée du signal normalisé)
AN 2
1 Schutzleiter (PE, vom Netzteil)
Protective earth (PE, from power supply)
Masse (entrée du signal normalisé)
2 Schutzleiter (PE, zum Ventil)
Protective earth (PE, to valve)
Conducteur de protection (PE, de la vanne)
3 Ventil (Polung nicht vorgeschrieben)
Valve (polarity not prescribed)
Vanne (polarité pas prescrite)
4 Ventil / Valve / Vanne
5 Monitorausgang / Monitor output /Sortie du
moniteur
Einstellpotentiometer / Setting potentiometer / Potentiomètres de réglage
R1minimaler Durchfluß (Nullpunkt) / minimum flow (zero point) / débit minimal (point zéro)
R2maximaler Durchfluß (Verstärkung) / maximum flow (amplification) / débit maximal
(amplification)
R3Rampenzeit (auf- und absteigend gleich) / ramp time (rise and fall identical) /
temps de rampe (égale en montée et descente
LED Anzeige / LED display / Affichage LED
L1leuchtet bei Stromfluß durch die Magnetspule /
lights up when current is flowing through the solenoid /
s’allume si un courant passe dans la bobine

deutsch
Betriebsanleitung-Nr. 803 037 1
Inhalt:
1 ALLGEMEINE SICHERHEITSHINWEISE 2
2 DARSTELLUNGSMITTEL 2
3 TECHNISCHE DATEN UND FUNKTIONALITÄT DER AN-
STEUERELEKTRONIK TYP 1094 3
4 MONTAGE- UND EINSTELLHINWEISE 5
4.1 Anschlußkombinationen Ventil / Elektronik 5
4.2 Einstellung der Elektronik 6
4.2.1 DIP-Schalter 6
4.2.2 Einstellung der DIP-Schalter beiTyp 1094 PHR 6
4.2.3 Einstellung der DIP-Schalter beiTyp 1094 PMR 7
4.2.4 Verbindung der Elektronik mit dem Ventil 7
4.2.5 Deaktivieren der Nullpunktabschaltung über DIP-Schalter 8
4.2.6 Durchflußbeginn 8
4.2.7 Maximaler Durchfluß 8
4.2.9 Nullpunktabschaltung 9
4.2.8 Rampe 9
4.3 Einstellrichtwerte 10
5 NOTIZEN 12
Ansteuerelektronik
Typ 1094
für Proportionalventile der Typen
2821, 2832, 2834, 2836, 6021, 6022, 6023, 6223

deutsch
Typ 1094
2
2 DARSTELLUNGSMITTEL
In dieser Betriebsanleitung werden folgende Darstellungsmittel verwendet:
markiert einen Arbeitsschritt, den Sie ausführen müssen
1 ALLGEMEINE SICHERHEITSHINWEISE
Beachten Sie die Hinweise dieser Betriebsanleitung sowie die Einsatz-
bedingungen und zulässigen Daten, die in den Datenblättern des verwendeten
Proportionalventils sowie der Elektronik Typ 1094 spezifiziert sind, damit das
Gerät einwandfrei funktioniert und lange einsatzfähig bleibt:
•halten Sie sich bei der Einsatzplanung und dem Betrieb des Gerätes an die allgemei-
nen Regeln der Technik;
•beachten Sie die geltenden Unfallverhütungs- und Sicherheitsbestimmungen für
elektrische Geräte während des Betriebs, der Wartung und der Reparatur des Gerätes;
schalten Sie vor Eingriffen in das System in jedem Fall die Spannung ab;
•beachten Sie, daß in Systemen, die unter Druck stehen, Leitungen und Ventile nicht
gelöst werden dürfen;
•treffen Sie geeignete Maßnahmen, um unzulässige Beeinträchtigung auszuschließen;
•bei Nichtbeachtung dieser Hinweise entfällt jegliche Haftung unsererseits, ebenso
erlischt die Garantie auf Geräte u. Zubehörteile.
HINWEIS
ACHTUNG! kennzeichnet Hinweise, bei deren Nichtbeachtung Ihre Ge-
sundheit oder die Funktionsfähigkeit des Gerätes gefährdet ist.
HINWEIS kennzeichnet wichtige Zusatzinformationen, Tips und
Empfehlungen
Zulassungen wie Ex, UL, UR, CSA, DVGW usw. werden auf dem
Typenschild oder durch einen besonderen Aufkleber gekenn-
zeichnet.

deutsch
Betriebsanleitung-Nr. 803 037 3
3 TECHNISCHE DATEN UND FUNKTIONALITÄT DER
ANSTEUERELEKTRONIK TYP 1094
• Ansteuerelektronik Typ 1094 zur Steuerung der Proportionalventile Typ 6021, 6022,
6023, 6223, 2821, 2832, 2834 und 2836
• auf diese Ventile abgestimmt; gewährleistet eine optimale Funktion dieser Ventiltypen
• wandelt ein externes Normsignal in ein PWM-Signal um, mit dem die Öffnung des
Ventils stufenlos eingestellt werden kann
• die Frequenz des PWM-Signals kann auf das verwendete Ventil abgestimmt werden
• Normsignaleingänge wahlweise 0-10 V , 0-20 mA oder 4-20 mA
• in zwei Ausführungen lieferbar :
a) Typ 1094-24/=-PHR-E06-000
- separate Elektronik in Gehäuse für Normschienenmontage nach DIN EN 50 022
- einsetzbar für alle genannten Ventiltypen und verschiedene Normsignaleingänge
- Auswahl des Ventiltyps und des Normsignaleinganges über DIP-Schalter (s. 4.2)
b) Typ 1094-24/=-PMR-...
- aufsteckbare Ausführung; im Kabelkopfgehäuse integriert
- geeignet nur für Ventiltypen 6022, 6023, 6223, 2832, 2834, 2836
- gewünschten Normsignaleingang bei Bestellung angeben (Bestückungsvarianten)
- je nach Ventiltyp zwei verschiedene PWM-Frequenzen wählbar
• integrierte Stromregelung zur Kompensation der Spulenerwärmung
• stetiges Variieren der Öffnung des Ventils und damit der fluidischen Ausgangsgröße
(z.B. Durchfluß) ist durch Änderung des effektiven Spulenstroms (über das
Tastverhältnis des ausgegebenen PWM-Signals) möglich;
die Stromwerte , bei denen das Ventil zu öffnen beginnt ( I1) bzw. gerade die volle
Öffnung erreicht hat (I2), hängen von den Druckverhältnissen in der konkreten
Anwendung ab
• mit den beiden Potentiometern R1 und R2 (s. Anschlußbilder) können diese Eckwerte
des Spulenstroms auf die Drücke in der jeweiligen Anwendung optimal abgestimmt
werden (s. 4.2):
- Nullpunktpotentiometer R1 zur Einstellung des Spulenstroms I1beim unteren Wert
des Ansteuersignals und damit des Öffnungsbeginns des Ventils
- Verstärkungspotentiometer R2 zur Festlegung der Steigung der I(U)-Kennlinie
und damit des maximalen Stromes I2bzw. des erreichbaren Durchflusses (bei
maximalem Normsignal, z.B. 10 V) (Bild 1)
• die Nullpunktabschaltung garantiert ein Dichtschließen des Ventils bei Eingangssignal
< 2% des Maximalwertes; dazu wird der Spulenstrom bei Eingangssignalen unterhalb
dieser Schwelle (z.B. 0,2 V bei Normsignaleingang 0 .. 10 V) elektronisch auf Null
gesetzt (Bild 1);
die Nullpunktabschaltung kann über einen DIP-Schalter deaktiviert werden, z. B. zur
problemlosen Einstellung des Öffnungsbeginns des Ventils mit dem Potentiometer R1

deutsch
Typ 1094
4
• Rampenpotentiometer R3 zur Einstellung einer Verzögerungszeit im Bereich von 0 bis
10 s, um sprunghafte Änderungen des Sollwertes zu dämpfen (auf- und absteigende
Rampe mit gleicher Verzögerung)
• Monitorausgang zur Überprüfung des momentanen Spulenstroms (1 mV Monitorsignal
= 1 mA Spulenstrom); dieses Signal ist z.B. hilfreich bei der Einstellung der Strom-
werte I1und I2 (s. 4.2)
• LED zur Anzeige des Betriebszustandes des Ventils
LED leuchtet bei - Stromfluß durch die Magnetspule des Ventils;
LED leuchtet nicht bei: - fehlender Betriebsspannung
- Eingangssignalen unter 2 % und aktivierter
Nullpunktabschaltung
• Betriebsspannung : 24 VDC
• Schutzart: IP 65 für aufsteckbare Ansteuerelektronik Typ 1094-PMR (Kabelkopf-
elektronik)
Halten Sie den Betriebsspannungssbereich von 24 V bis maxi-
mal 28 V sowie eine Restwelligkeit < 10 % ein, wenn Sie ein
anderes Netzteil einsetzen.
Berücksichtigen Sie bei Verwendung von Schaltnetzteilen deren
Schwingungsneigung bei induktiven Lasten (z.B. Magnetspulen
in den Ventilen).
ACHTUNG!

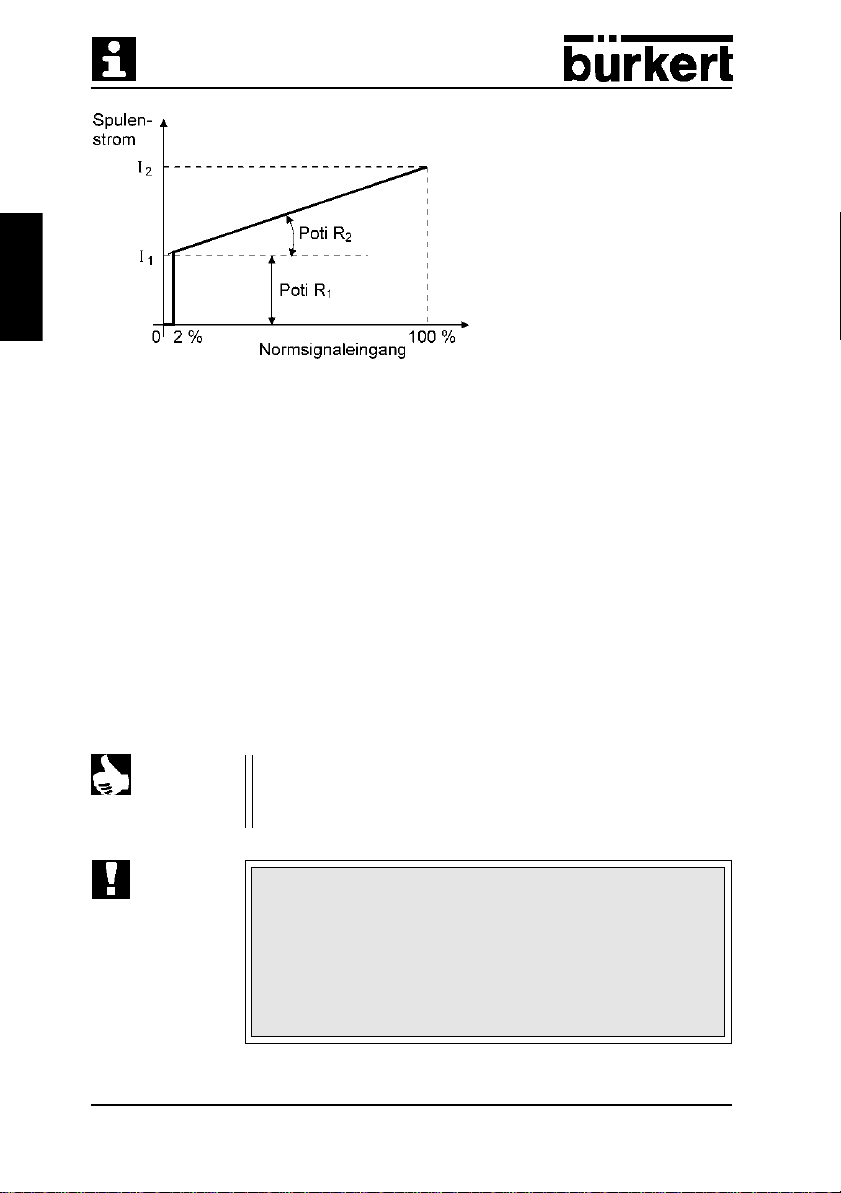

Bild 1: I (U)-Kennlinie
HINWEIS Zur Spannungsversorgung empfehlen wir den Einsatz des
Bürkert-Netzteils Typ 1610, da dieses speziell auf die Elektronik
Typ 1094 abgestimmt ist.
