BWT Procopi RTM SIDE S-610-A User manual

2009/01 - Indice de révision : C - Code : 0026690
1/32
RTM SIDE
S-610-A - S-760 - S-920
filtre à sable pour piscine
NOTICE D’INSTALLATION ET CONSEILS D’UTILISATION
A lire attentivement et à conserver pour consultation ultérieure.
gamme classique

2009/01 - Indice de révision : C - Code : 0026690
2/32
FILTRE VANNE (en option) ABCDE
Ø 610 A 1" 1/2 850 612 894 378 437
Ø 760 2" 1000 762 1097 448 529
Ø 920 2" 1140 922 1258 492 573
FILTRE Ø 610 Ø 760 Ø 920
Charge filtrante (kg) 125 250 350
Surface filtrante (m2) 0,28 0,44 0,65
Pression d’utilisation (bars) 1,6 1,6 1,6
Pression maxi (bars) 2,5 2,5 2,5
Vitesse de filtration selon NF P 90-30 2 (m3/h/m2) 50 50 50
Débit maxi (m3/h) 14 22 33
Repère Nombre Désignation des composants
1 1 Cuve
2 1 Socle
3 1 Diffuseur
4 1 Tube de purge automatique
5 6 Crépines barreaux
6 2 Coudes collecteurs
7 2 Traversées
8 2 Purge complète
9 1 Couvercle opaque noir
10 1 Joint de couvercle
11 2 Joint torique
12 1 Manomètre (en option)
13 1 Vanne multivoies (en option)
14 1 Anneau de serrage
3
6
7
5
8
2
1
4
10
14
8
3
9
12
11 13
*Vanne en option
*

2009/01 - Indice de révision : C - Code : 0026690
3/32
CONSEILS D’INSTALLATION
- Il est fortement conseillé d’installer l’ensemble de filtration au-dessous du niveau d’eau de la piscine. Dans le cas où
le filtre est installé au-dessus du niveau d’eau, il est impératif de poser sur l’aspiration un clapet anti-retour visitable.
- Prévoir une surface au sol d’environ 1200 mm x 1200 mm.
- Dans la mesure du possible, positionner le tableau de commandes électriques le plus près possible de la vanne
multivoies afin de faciliter les manipulations.
- Afin d’éviter les vibrations et les effets possibles de résonance, nous vous recommandons d’intercaler entre le socle
de la pompe et le sol sur lequel elle repose, une plaque de caoutchouc souple.
ABC
D
E
F

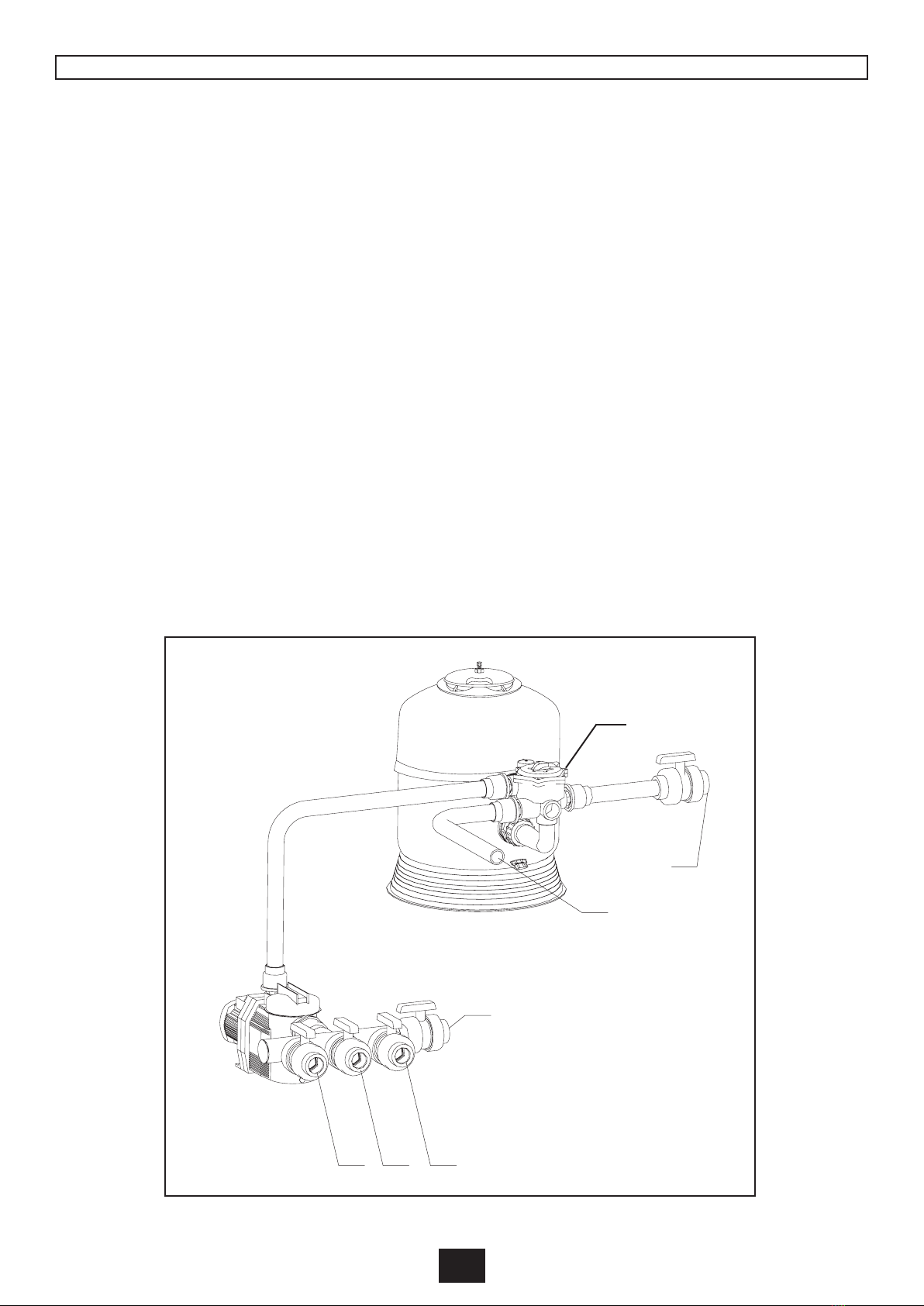

INSTALLATION TYPE
A-B : Skimmers
C : Bonde de fond
D : Prise de balai
E : Refoulement
F : Evacuation
G : Vanne (en option)
G

2009/01 - Indice de révision : C - Code : 0026690
4/32
Retirer le diffuseur et boucher le
tuyau à l'aide d'un ruban adhésif.

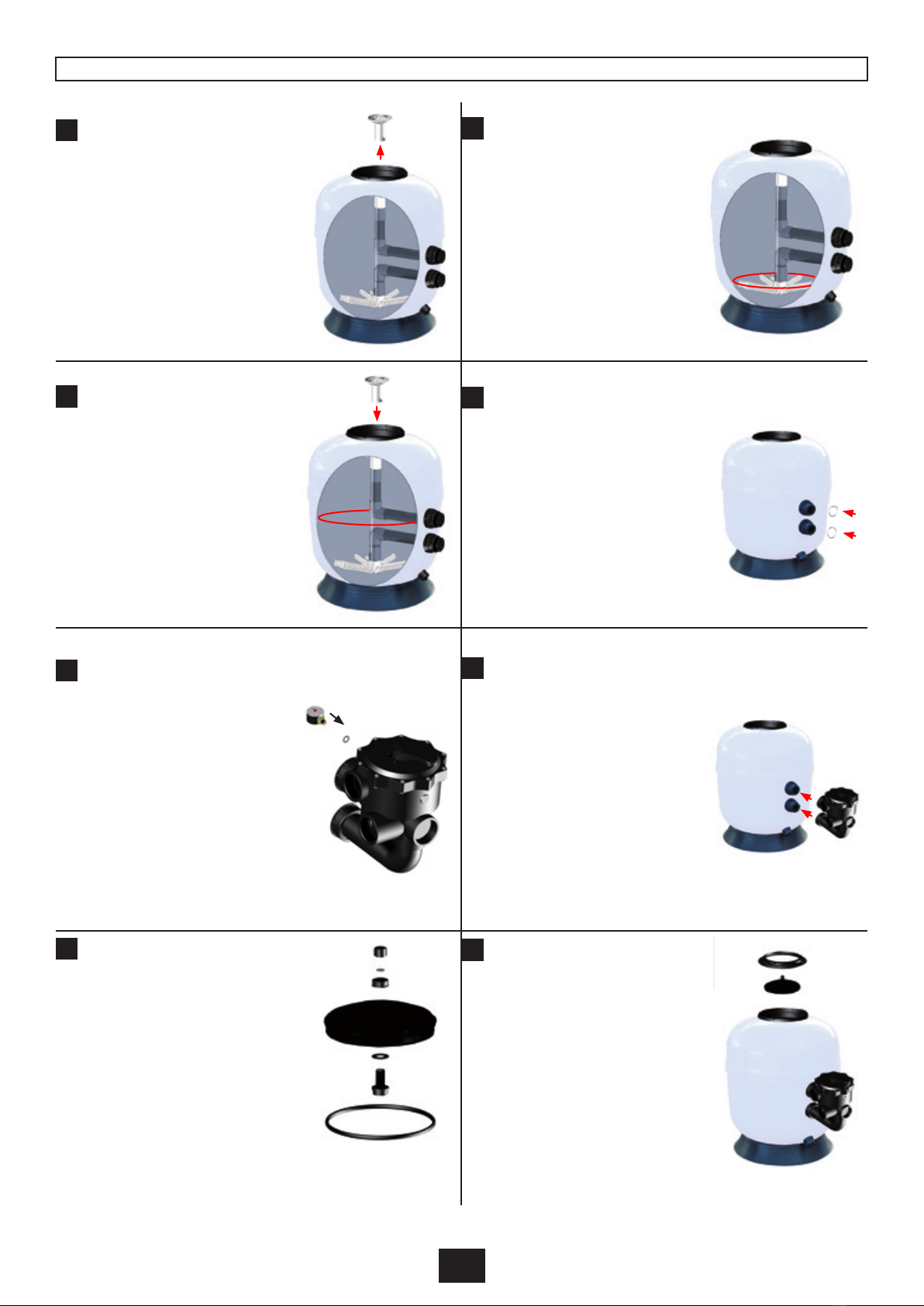

ASSEMBLAGE DU FILTRE
1
Vérifier que la purge de vidange
soit fermée.
Remplir d’eau à 5 cm au-dessus
des crépines.
2
3
Mettre en place les joints toriques
dans les gorges des traversées de
paroi.
4
Garnir le filetage du manomètre de
4 tours de ruban Téflon et visser
celui-ci sur la vanne multivoies à la
place du bouchon.
5
Mettre en place la vanne
multivoies : placer d’abord la
traversée basse puis la traversée
haute. Serrer les écrous
modéremment.
6
Mettre en place la purge haute sur
le couvercle.
7
Mettre en place le joint et le
couvercle.
Nota : pour faciliter le montage vous
avez la possibilité soit de mouiller le
joint soit d’utiliser la graisse
Magic Lube code 1397200
Attention : toute autre type de
graisse est à proscrire.
8
*Vanne en option
Verser la charge de sable
(granulométrie 0.6/1.25) avec
précaution afin d’éviter de casser
les crépines.
Retirer l'adhésif et remettre le
diffuseur.
*
*
*

2009/01 - Indice de révision : C - Code : 0026690
5/32

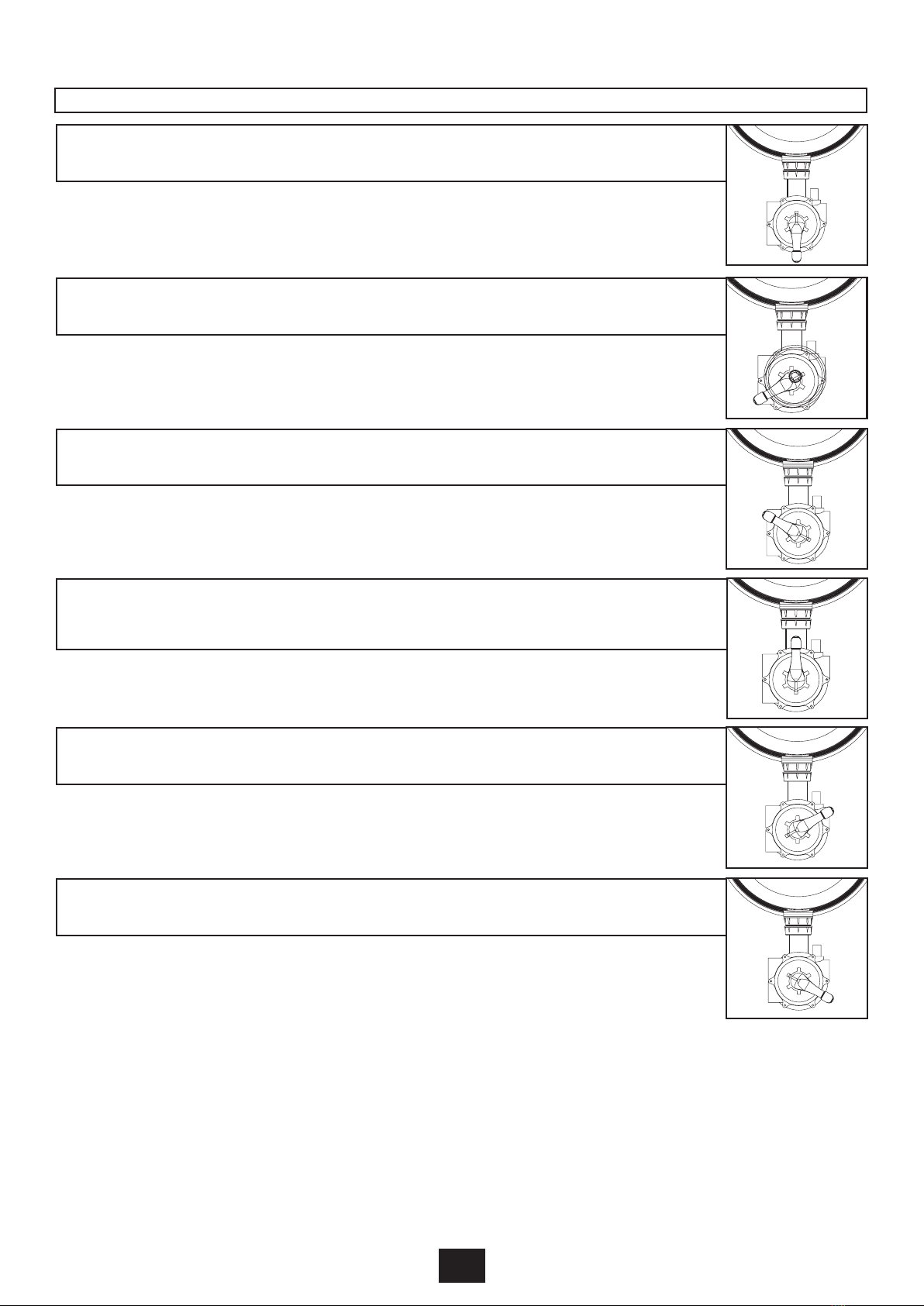

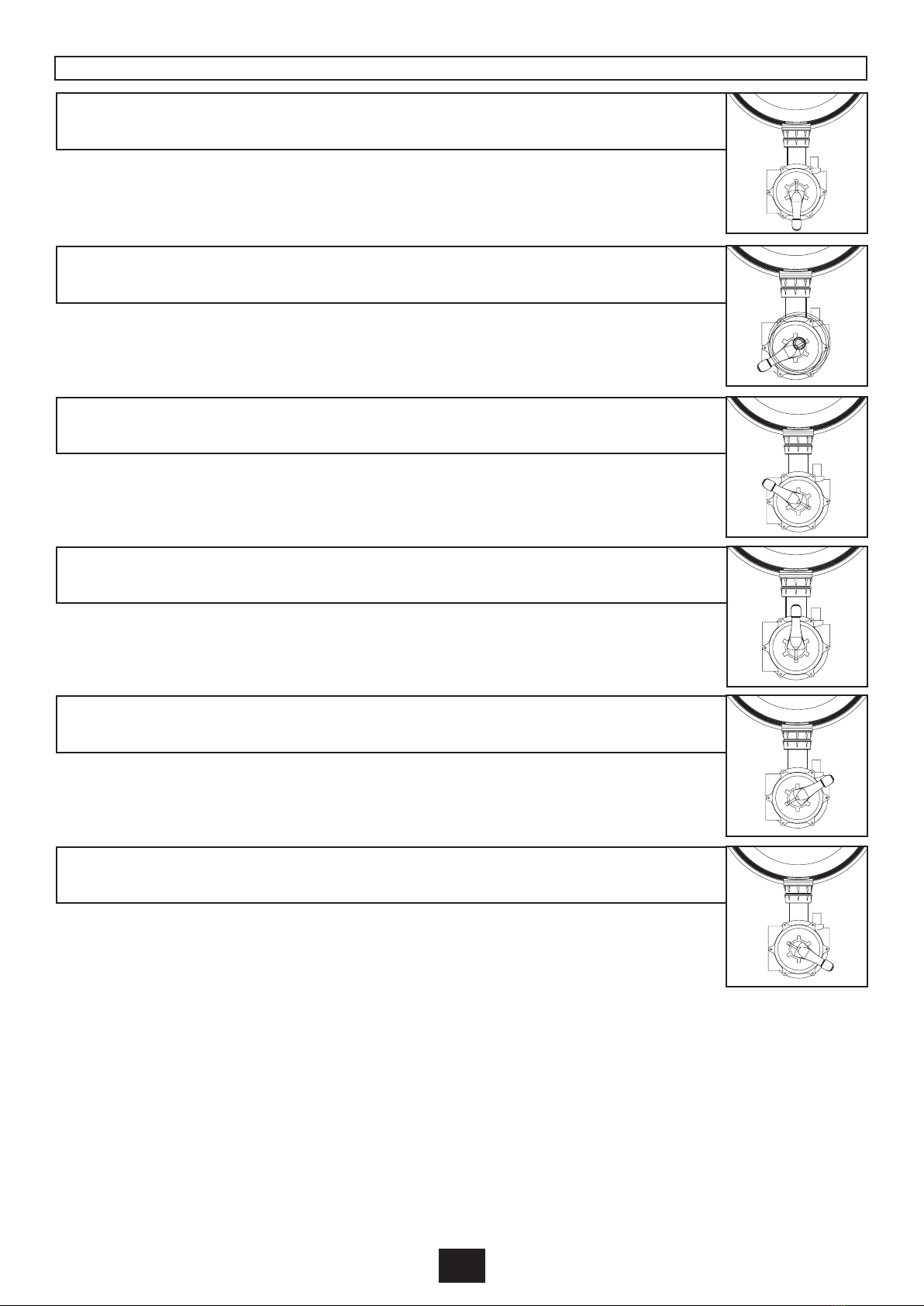

FONCTIONS DE LA VANNE MULTIVOIES (option)
FILTRATION : Position habituelle de la vanne. L’eau venant de la pompe traverse
le filtre de haut en bas et retourne à la piscine.
VIDANGE : L’eau venant de la pompe va directement à la vidange sans passer
par le filtre.
FERMÉ : Aucune circulation n’est possible. Veiller à ce que la pompe ne fonc-
tionne jamais dans cette position.
LAVAGE : L’eau venant de la pompe traverse le filtre de bas en haut, puis part à
la vidange entraînant avec elle les impuretés retenues par le filtre.
CIRCULATION : L’eau venant de la pompe retourne directement à la piscine
sans passer par le filtre.
RINÇAGE : L’eau venant de la pompe traverse le filtre de haut en bas et part
vers la vidange.
ATTENTION ! LORS DES ChANGEMENTS DE POSITION DE LA VANNE MULTIVOIES, LA POMPE DOIT TOUjOURS êTRE ARRêTéE,
SANS qUOI LE FILTRE RISqUE D’êTRE GRAVEMENT ENDOMMAGé ET SA GARANTIE ANNULéE.

2009/01 - Indice de révision : C - Code : 0026690
6/32
CONSEILS D’UTILISATION
IMPORTANT :
Lors de la première mise en service du filtre, bien observer le sens de circulation de l’eau : en position “Filtration”, l’eau
doit traverser le filtre de haut en bas. Si les tuyauteries ont été inversées au montage, ou si la vanne multivoies présente
un défaut, l’eau va traverser le filtre de bas en haut, et il en résultera obligatoirement et très rapidement une détérioration
de la cuve et des crépines. Les signes significatifs d’un montage inversé sont :
- une pression faible au manomètre.
- un débit qui chute rapidement même après un lavage de filtre bien que le préfiltre de la pompe soit propre.
- une eau de piscine toujours trouble.
DURÉE DE FONCTIONNEMENT DE LA FILTRATION :
La durée de filtration correspond au passage virtuel du volume d’eau total au travers du filtre. En piscine familiale,
le temps de recyclage admis est de 6 h minimum.
Nous recommandons en fonction de la température de l’eau :
- en dessous de 14° C : 5 à 6 h par jour.
- de 15° à 23° C : 6 à 8 h par jour.
- au-dessus de 23° C : 10 à 12 h par jour.
Plus la fréquentation de la piscine et la température sont importantes, plus il est nécessaire d’augmenter le temps de
filtration.
Pour une efficacité optimale de la filtration, il est nécessaire de la faire fonctionner uniquement dans la journée (entre 8
h et 21 h) et d’une façon générale pendant les heures de baignade (un baigneur pollue 3 m3 d’eau).

2009/01 - Indice de révision : C - Code : 0026690
7/32
LAVAGE DU FILTRE :
Lors de la première utilisation, il est impératif d’effectuer un lavage du filtre
pour nettoyer et évacuer le trop-plein de sable ainsi que les impuretés contenues dans le sable.
Après cette opération, la vanne positionnée sur filtration et la pompe en fonctionnement, l’aiguille noire du manomètre indique une pression nominale
à laquelle le filtre est soumis. Cette pression varie en fonction du débit de la pompe, de la pression statique et des pertes de charges dues aux
canalisations.
Pour conserver en mémoire cette pression nominale, tourner le cadran du manomètre et aligner l’aiguille bleue sur l’aiguille noire.
On observe, après un certain temps de filtration une diminution du débit au refoulement. Cette diminution du débit est causée par l’encrassement
progressif du filtre ou du préfiltre de pompe.
1°) La pression du filtre est inférieure à l’aiguille bleue : il faut procéder au nettoyage du préfiltre de la pompe
et des paniers de skimmers. :
- Arrêter la pompe,
- Mettre la vanne 6 voies sur la position "fermé",
- Fermer les vannes d’aspiration A, B, C, D (skimmers, bonde de fond) et de refoulement E,
- Ouvrir le préfiltre et en extraire le panier,
- Enlever toutes les impuretés par un nettoyage au jet,
- Remettre le panier en place,
- Remettre le couvercle du préfiltre en s’assurant que le joint est bien en place et qu’il y a de l’eau afin d’amorcer la pompe,
Nettoyer les paniers de skimmers.
- Mettre la vanne 6 voies sur la position "FILTRATION",
- Ouvrir les vannes d’aspiration A, B, C, D (skimmers, bonde de fond) et de refoulement E,
- Mettre la pompe en fonctionnement,
- Purger le filtre.
Cette opération doit se faire après utilisation d'un balai fonctionnant sur l'aspiration, et au minimum une fois par semaine.
2°) La pression du filtre est supérieure à la zone verte : il faut procéder au nettoyage du filtre :
- Arrêter la pompe,
- Vérifier l’encrassement du préfiltre. (S’il est encrassé, nettoyer comme ci-dessus),
- Mettre la vanne 6 voies sur la position "LAVAGE",
- Ouvrir la vanne 1/4 de tour (F) sur l’évacuation,
- Mettre le moteur en fonctionnement,
- Observer la couleur de l’eau au voyant de turbidité de la vanne 6 voies.
Attention, il faut attendre quelques secondes pour que le nettoyage commence.(L’eau devient très trouble)
- Dès que l’eau, au voyant de turbidité, est claire, arrêter la pompe,
- Mettre la vanne 6 voies sur la position "rinçage",
- Mettre la pompe en fonctionnement entre 20 et 30 secondes environ, cette opération a pour but d’évacuer les saletés restant dans la vanne
principale et de stabiliser le sable,
- Arrêter la pompe,
- Mettre la vanne 6 voies sur la position "FILTRATION",
- Remettre la pompe en fonctionnement,
- Fermer la vanne 1/4 de tour (F) sur l’évacuation.
Après ce lavage, l’aiguille noire doit être revenue sur l’aiguille de pression nominale, c’est-à-dire, sur l’aiguille bleue.
Si après un lavage (ou un deuxième éventuellement), la pression du manomètre ne redescend pas, faites appel à votre installateur.

2009/01 - Indice de révision : C - Code : 0026690
8/32
- Effectuer un lavage prolongé du filtre,
- Traiter le bassin avec des produits adaptés a l'hivernage,
- Faire tourner la filtration sur la position "CIRCULATION" pour homogénéisé les produits dans l'eau.
- Arrêter la pompe,
- Mettre la vanne 6 voies sur la position "VIDANGE",
- Ouvrir la vanne sur évacuation,
- Fermer les vannes des skimmers et de la prise balai,
- Mettre la pompe en fonctionnement,
- Baisser le niveau d’eau d’environ 30 cm,
- Procéder ensuite à une vidange du filtre en dévissant la purge basse,
- Fermer toutes les vannes,
- Dévisser les bouchons de purge de la pompe,
- Disjoncter en tête de ligne du coffret électrique,
- Remiser la pompe dans un endroit sec,

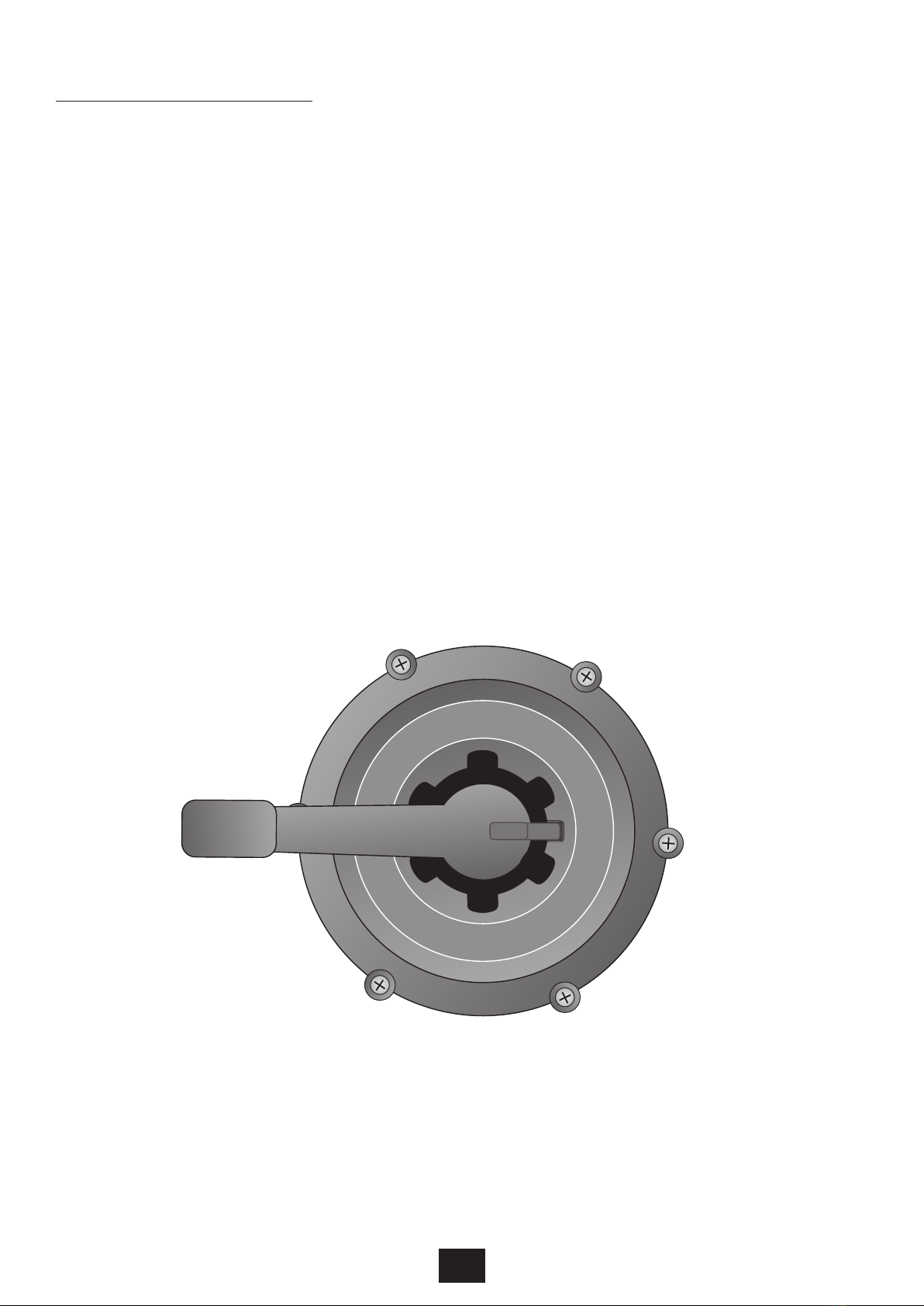

- Mettre la vanne 6 voies sur la position "HIVER" (voir ci dessous).
MISE EN hIVERNAGE DE L'INSTALLATION
F
I
L
T
R
A
T
I
O
N
E
G
O
U
T
F
E
R
M
E
E
C
O
N
T
R
E
-
L
A
V
A
G
E
C
I
R
C
U
L
A
T
I
O
N
R
I
N
C
A
G
E
H
I
V
E
R

2009/01 - Indice de révision : C - Code : 0026690
9/32
A compter de la date de facturation initiale* du matériel par PROCOPI à la société cliente,
1) La cuve est garantie 5 ans vis-à-vis de toute perte d’étanchéité due à la porosité, à la rupture, ou à la
fissuration de la matière, en dehors des conséquences d’un choc, d’une utilisation en pression / dépression
non conforme aux préconisations de la notice, d’une érosion interne liée à une prise en masse du sable ou à
une circulation d’eau inversée, d’une prise en glace de l’eau…
2) Les parties démontables du filtre (crépines, couvercle, socle, vanne, manomètre, traversées de paroi et
leurs joints, purges, neck-O-ring de filtres RTM, clapet anti-retour des filtres RTM…) sont couvertes par une
garantie de 2 ans contre les défauts et dégradations ne résultant pas d’un usage anormal**
Les parties démontables défectueuses sont remplacées, et, sauf accord préalable de PROCOPI, la prise en
garantie de parties démontables ne peut en aucun cas résulter en un échange complet du filtre.
*L’échange sous garantie d’un matériel ou d’une pièce fabriqué ou distribué par Procopi ne modifie en aucune façon
la date d’échéance de la garantie contractuelle couvrant ce matériel et qui est calculée à compter de sa date de
facturation initiale.
**exemples types d’usage anormal :
o Attaque des matériaux (joints, …) en contact avec l’eau par un oxydant (chlore, brome) en concentration
anormalement élevée par rapport aux préconisations d’usage en piscine.
o Non respect de la granulométrie préconisée de sable
o Stress-cracking des pièces en ABS suite à l’utilisation de graisses contenant des tensio-actifs au niveau de
leurs filetages ou raccords.
o Pression supérieure à la pression maximum d’utilisation.
o Circulation de l’eau à l’inverse du sens préconisé suite à une mauvaise connexion des canalisations sur la
vanne.
o Charge de sable cémentée par le calcaire, générant un ou plusieurs passages d’eau préférentiels dans la
charge.
GARANTIE

2009/01 - Indice de révision : C - Code : 0026690
10/32
S.A au capital de 7 000 000 1- R.C.S/Rennes B 333 263 846 000 37

2009/01 - Indice de révision : C - Code : 0026690
11/32
RTM SIDE
S-610-A - S-760 - S-920
sand filter for swimming pools
INSTALLATION AND OPERATING INSTRUCTIONS
To be read carefully and kept for future reference.
classic range

2009/01 - Indice de révision : C - Code : 0026690
12/32
FILTER VALVE (option) ABCDE
Ø 610 A 1" 1/2 850 612 894 378 437
Ø 760 2" 1000 762 1097 448 529
Ø 920 2" 1140 922 1258 492 573
FILTER Ø 610 Ø 760 Ø 920
Filter medium (kg) 125 250 350
Filtration surface area (m2) 0.28 0.44 0.65
Operating pressure (bar) 1.6 1.6 1.6
Max pressure (bars) 2.5 2.5 2.5
Filtration rate according to NF P 90-30 2 (m3/h/m2) 50 50 50
Max flow rate (m3/h) 14 22 33
Index Number Item designation
1 1 Tank
2 1 Base
3 1 Diffuser
4 1 Air bleed tube
5 6 Laterals
6 2 Elbow collector
7 2 Bulkhead fittings
8 2 Drain assembly
9 1 Lid
10 1 Lid o-ring
11 2 O-ring
12 1 Pressure gauge (option)
13 1 Multiport valve (option)
14 1 Fastening ring
3
6
7
5
8
2
1
4
10
14
8
3
9
12
11 13
*Valve available as an option
*

2009/01 - Indice de révision : C - Code : 0026690
13/32
INSTALLATION RECOMMENDATIONS
- Installation of the filter assembly below the water level of the pool is highly recommended. In the event that the filter is
installed above the pool water level, a check valve, accessible through a service hatch, must be installed on the
suction line.
- Allow a surface area of 1200 mm x 1200 mm for the installation.
- Position the control panel as close as possible to the multiport valve to facilitate manipulations.
- To prevent vibrations, and any resonance effect, insert a sheet of soft rubber between the base of the pump and the
ground.
STANDARD INSTALLATION
A-B : Skimmers
C : Main drain
D : Vacuum point
E : Return fitting
F : Drain
G : Valve (option)
ABC
D
E
F
G

2009/01 - Indice de révision : C - Code : 0026690
14/32
Remove the diffuser and cover the
opening of the tube with adhesive
tape.
ASSEMBlY OF ThE FILTRE
1
Check that the drain valve is
closed.
Fill the pump with water until the
water level is 5 cm above the
laterals.
2
3
Fit the o-rings into the grooves on
the bulkhead fittings.
4
Wind Teflon tape 4 times around the
threading on the pressure gauge,
remove the plug on the multiport
valve and screw the pressure gauge
into this position.
5
Fit the multiport valve: position the
lower fitting first, then the upper
fitting. Tighten the nuts moderately.
6
Assemble the air bleed valve on
the lid.
7
Install the lid and lid o-ring.
To facilitate assembly, wet the seal
or use the lubricant, Magic Lube
(code 1397200).
Caution: the use of any other type
of lubricant is prohibited.
8
*Valve available as an option
Pour the sand (granulometry
0.6/1.25) in carefully to avoid
damaging the laterals.
Remove the tape and put the
diffuser back in position.
*
*
*

2009/01 - Indice de révision : C - Code : 0026690
15/32
MULTIPORT VALVE FUNCTIONS (option)
FILTRATION: The usual valve position. Water from the pump crosses the filter
from top to bottom and returns to the pool.
DRAIN: Water from the pump is routed directly to waste without passing through
the filter.
CLOSED: No circulation is possible. Never run the pump while the valve is in this
position.
WASHING: Water from the pump passes through the filter from the bottom to the
top and is then routed to waste taking with it all the impurities trapped in the filter.
CIRCULATION: Water from the pump returns directly to the pool without passing
through the filter.
RINSE: Water from the pump passes through the filter from top to bottom and is
then routed to waste.
CAUTION! NEVER ChANGE ThE VALVE POSITION whILE ThE PUMP IS ON, ThIS COULD CAUSE SERIOUS DAMAGE TO ThE
FILTER AND wILL CANCEL ThE GUARANTEE.

2009/01 - Indice de révision : C - Code : 0026690
16/32
OPERATION RECOMMENDATIONS
IMPORTANT:
When starting up the filter for the first time, observe the direction in which the water is flowing: in the “Filtration” posi-
tion, water should pass though the filter from the top to the bottom. If the pipes were inverted during assembly, or the
multiport valve is defective, water could cross the filter from the bottom to the top. This would rapidly lead to damage to
both the tank and the laterals.The following indicate inverted assembly:
- a low pressure reading on the pressure gauge.
- a flow rate that drops rapidly even after back washing the filter even though the filter basket is clean.
- persistently cloudy pool water.
FILTER RUN TIMES:
The filter run time corresponds to the theoretical time taken for all the pool water to pass through the filter. In
family pools, the recommended run time is 6 hours minimum.
We recommend the following as a function of water temperature:
- below 14° C: 5 to 6 hours per day.
- from 15° to 23° C: 6 to 8 hours per day.
- above 23° C: 10 to 12 hours per day.
The filter run time should be increased with increasing temperature and/or with increasing pool use.
To optimise filtration, run the filter only during the day (between 8 am and 9 pm), and generally while the pool is in use.
(One swimmer pollutes 3m3 of water).

2009/01 - Indice de révision : C - Code : 0026690
17/32
BACK WASHING THE FILTER:
Before using the filter for the first time, carry out a backwash to clean it and remove any excess sand or impurities.
After back washing the filter, change the valve position to filtration and switch the pump on. The black hand on the
pressure gauge will indicate the filter's nominal pressure. This pressure varies depending on the pump flow rate, static
pressure and pressure drops across the piping. .
To preserve a record of this nominal pressure, turn the dial of the pressure gauge until the blue hand is aligned with
the black one.
After a certain time, a drop in the flow rate may be noted at the return fittings. This is caused by the gradual build up of
impurities in the filter or the filter basket.
1°) Filter pressure is below the pressure indicated by the blue hand: clean the filter basket and the skimmers:
- Stop the pump,
- Put the 6-way multiport valve to "CLOSED",
- Close the suction valves A, B, C, D (skimmers, main drain) and the return fitting valve E,
- Open the prefilter and take out the basket,
- Using a jet of water remove any debris,
- Put the basket back,
- Replace the lid of the prefilter making sure that the seal is correctly positioned and that there is enough water to
prime the pump,
Clean out the skimmers.
Put the 6-way multiport valve to "FILTRATION",
- Open the suction valves A, B, C, D (skimmers, main drain) and the return fitting valve E,
- Restart the pump,
- Purge air from the filter.
This operation should be carried out each time the pool is vacuumed using a brush on a suction line, and at least
once a week.
2°) Filter pressure rises out of the green zone: Backwash the filter:
- Stop the filter,
- Check the prefilter for debris. (If there is a build-up of dirt clean it out as described above),
- Put the 6-way multiport valve to the "WASH" position,
- Open the 1/4 turn valve (F) on the outflow pipe,
- Turn the motor on,
- Monitor the water colour through the turbidity sight glass on the 6-way multiport valve.
Caution, cleaning will start after a few seconds. (The water becomes very cloudy)
- As soon as the water in the turbidity sight glass becomes clear, stop the pump,
- Put the 6-way multiport valve to the "RINSE" position,
- Turn the pump on for about 20 to 30 seconds. The purpose of this step is to evacuate any remaining impurities
and settle the sand,
- Stop the pump,
- Put the 6-way multiport valve to the "FILTRATION" position,
- Restart the pump,
- Close the 1/4 turn valve (F) on the waste line.
After back washing, the black hand on the pressure gauge should be realigned with the blue hand, that is the
pressure reading should return to the nominal pressure
In the event that the pressure indicated by the pressure gauge does not drop after back washing the filter once (or
even twice) contact your installer.

2009/01 - Indice de révision : C - Code : 0026690
18/32
WINTERIZING THE INSTALLATION:
- Backwash the filter,
- Treat the pool water with winterizing products.
- Run the pump with the mulitport valve set to "circulation" to homogenise the concentration of these chemicals in
the pool water.
- Stop the pump,
- Turn the mulitport valve to the "DRAIN" position,
- Open the valve on the waste line,
- Close the skimmer and vacuum point valves,
- Turn the motor on,
- Lower the water level by about 30 cm,
- Next, drain the filter by unscrewing the drain plug at the base,
- Close all the valves,
- Unscrew the drain plugs on the motor,
- Cut power to the control panel,
- Store the motor somewhere dry.
- Put the 6-way multi-port valve to the "HIVER" (WINTER) position (see below).
F
I
L
T
R
A
T
I
O
N
E
G
O
U
T
F
E
R
M
E
E
C
O
N
T
R
E
-
L
A
V
A
G
E
C
I
R
C
U
L
A
T
I
O
N
R
I
N
C
A
G
E
H
I
V
E
R

2009/01 - Indice de révision : C - Code : 0026690
19/32
As of the initial date of invoice* issued by PROCOPI to the client company,
1) The shell is guaranteed for 5 years against any leaks caused by porosity, failure, or cracking of the material
and not attributable to an impact, use at any pressure other than that stipulated in the installation instructions,
erosion of the inner surface caused by impacting of the sand or inverted water circulation, freezing of the
water in the shell, etc.
2) The parts of the filter that may be dismantled and removed (laterals, lid, base, multi-port valve, throughwall
flanges and their seals, RTM filter neck-O-ring, RTM filter check valve, etc.) are covered by a 2 year guarantee
against defects and damage that is not attributable to abnormal use.**
The aforementioned defective parts shall be replaced, and unless otherwise agreed with PROCOPI, the
guarantee covering removable parts will under no circumstances result in the exchange of a complete filter.
*The changing of an item of equipment or part manufactured or distributed by PROCOPI shall under no circumstances
modify the expiration date of the guarantee covering said item of equipment or part and that is calculated based on the
initial date of invoice.
**examples of abnormal use:
o Corrosion of materials (seals, etc.) in contact with water attributable to the the presence of an oxidant
(chlorine, bromine) at a concentration higher than that recommended for pool use.
o Failure to respect the recommended sand granulometry.
o Stress-cracking of ABS parts due to the use of lubricants containing surfactants on their threading or
connections.
o Pressure higher than the maximum service pressure.
o Circulation of water in the opposite direction to that recommended due to incorrect connection of pipes to the
multi-port valve.
o Sand media cemented by limescale leading to the creation of several preferential paths through the filter
media.
GUARANTEE

2009/01 - Indice de révision : C - Code : 0026690
20/32
PLC with a share capital of 17,000,000
Register of commerce - Rennes B 333 263 846 000 37
